Ищете простое расширение, которое даст вам больше места в вашем доме? Новое мансардное окно на тесном, малоиспользуемом чердаке могло бы стать хорошим билетом. Это создаст дополнительную высоту, необходимую для создания комфортного жилого пространства — дополнительной спальни, студии или игровой комнаты.

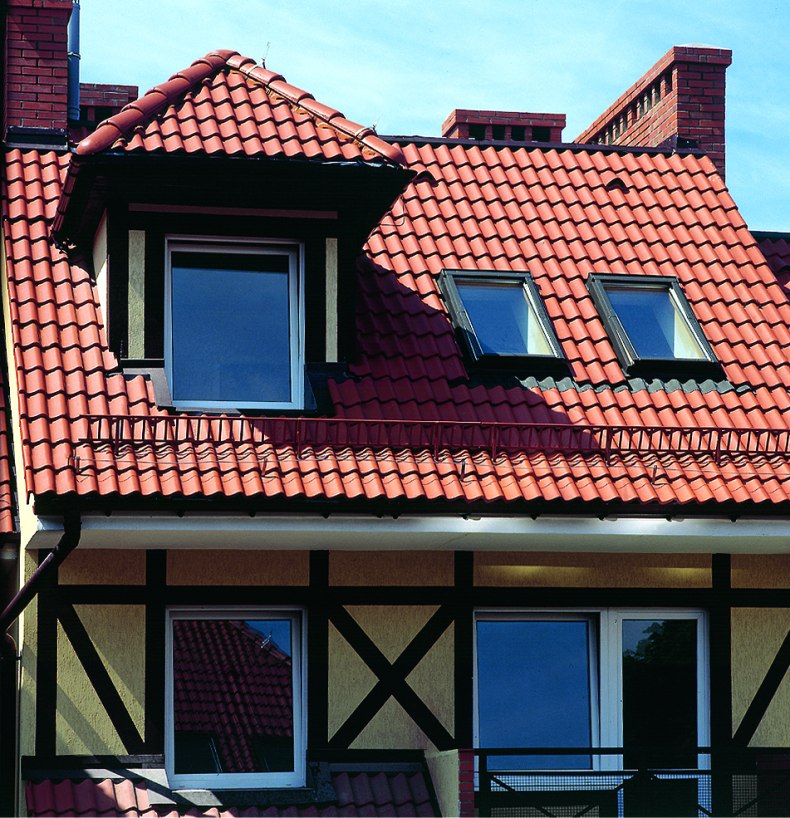

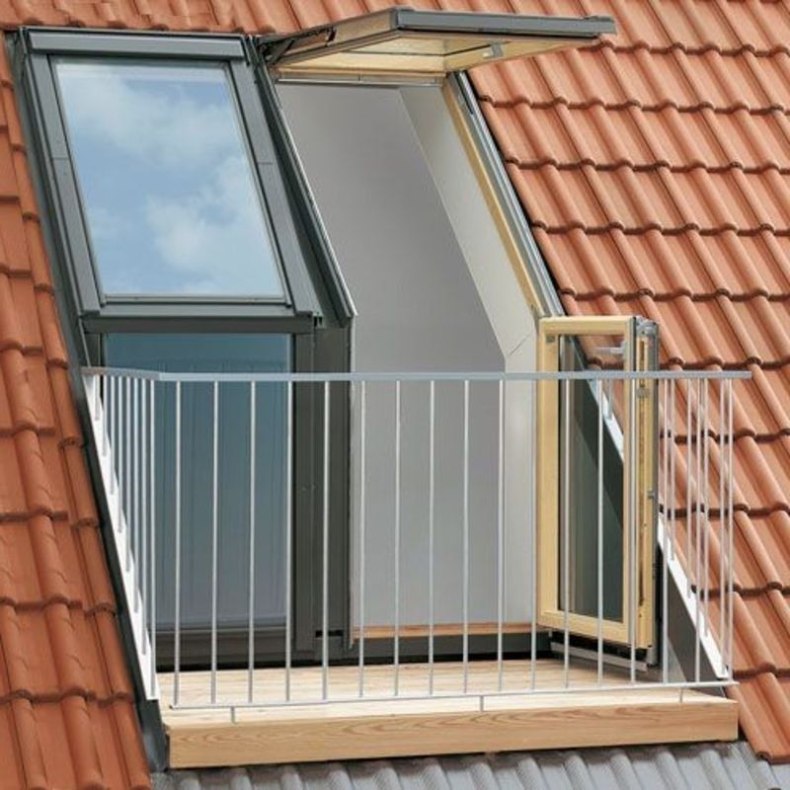

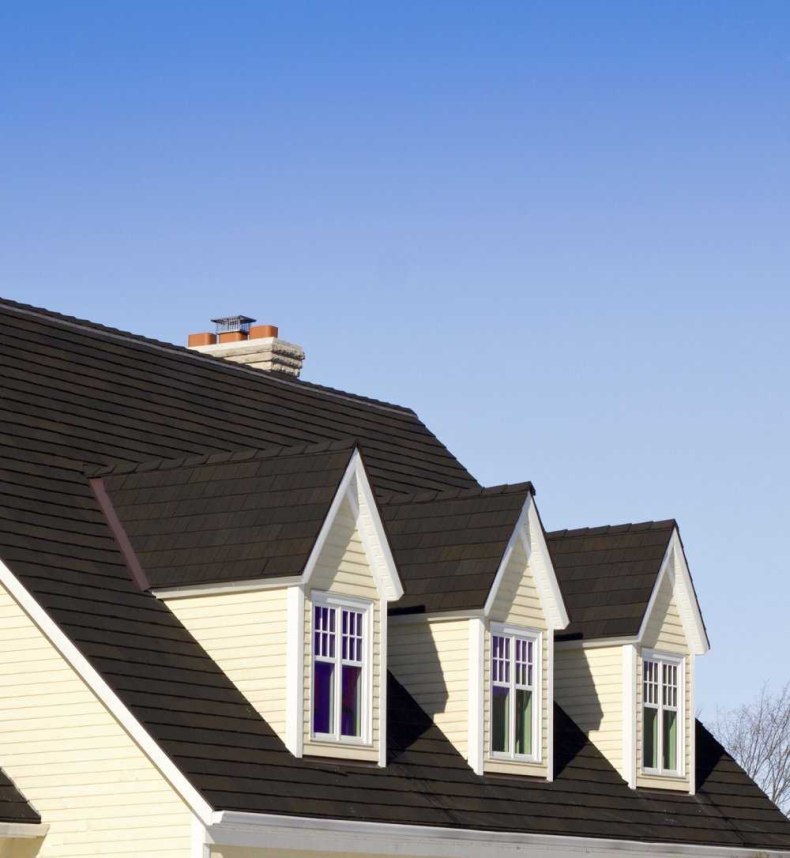

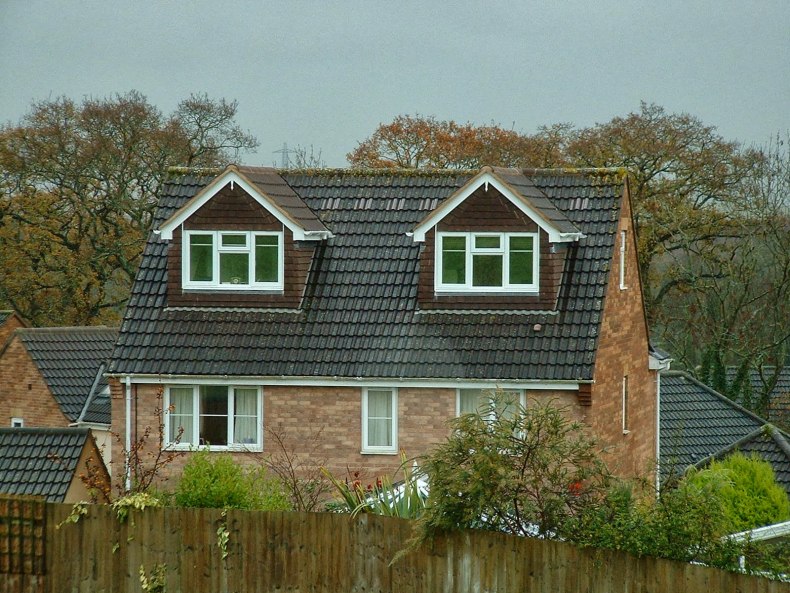

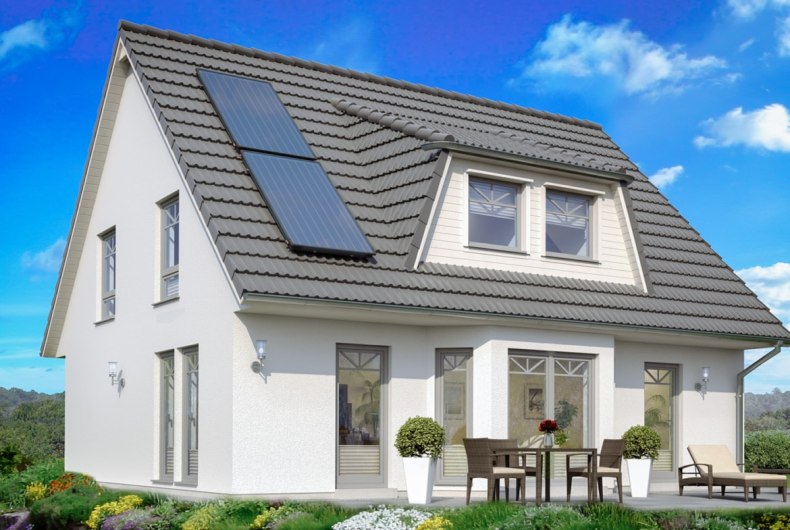

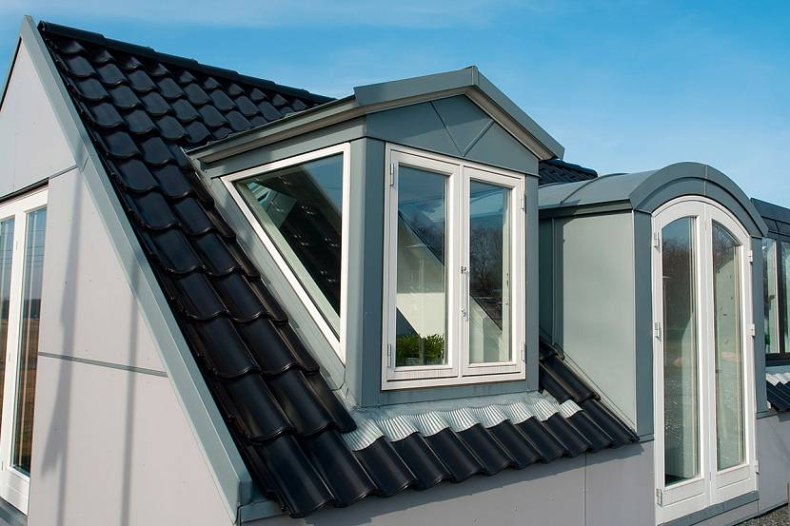

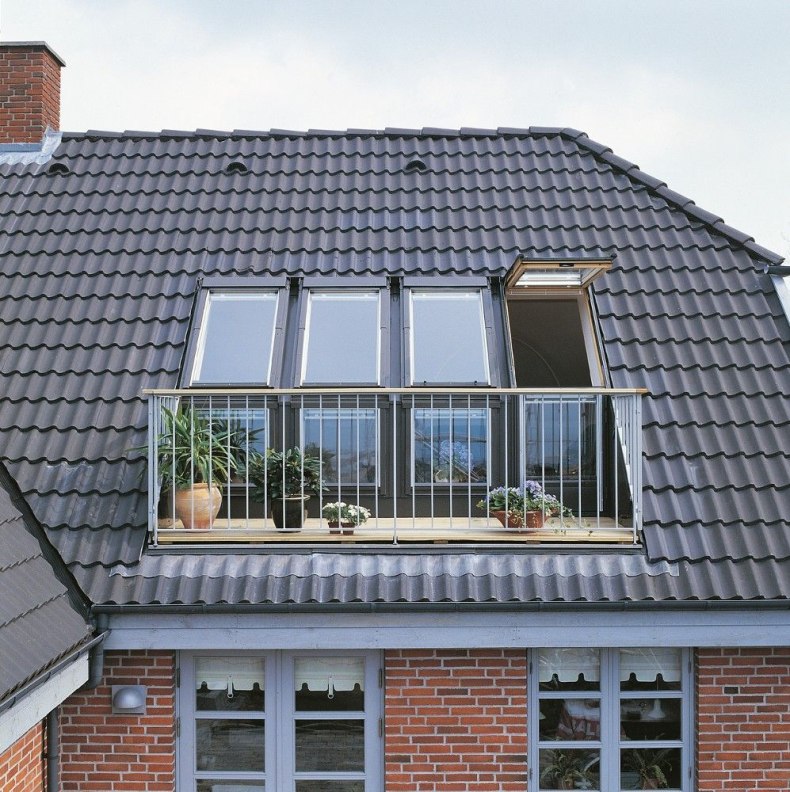

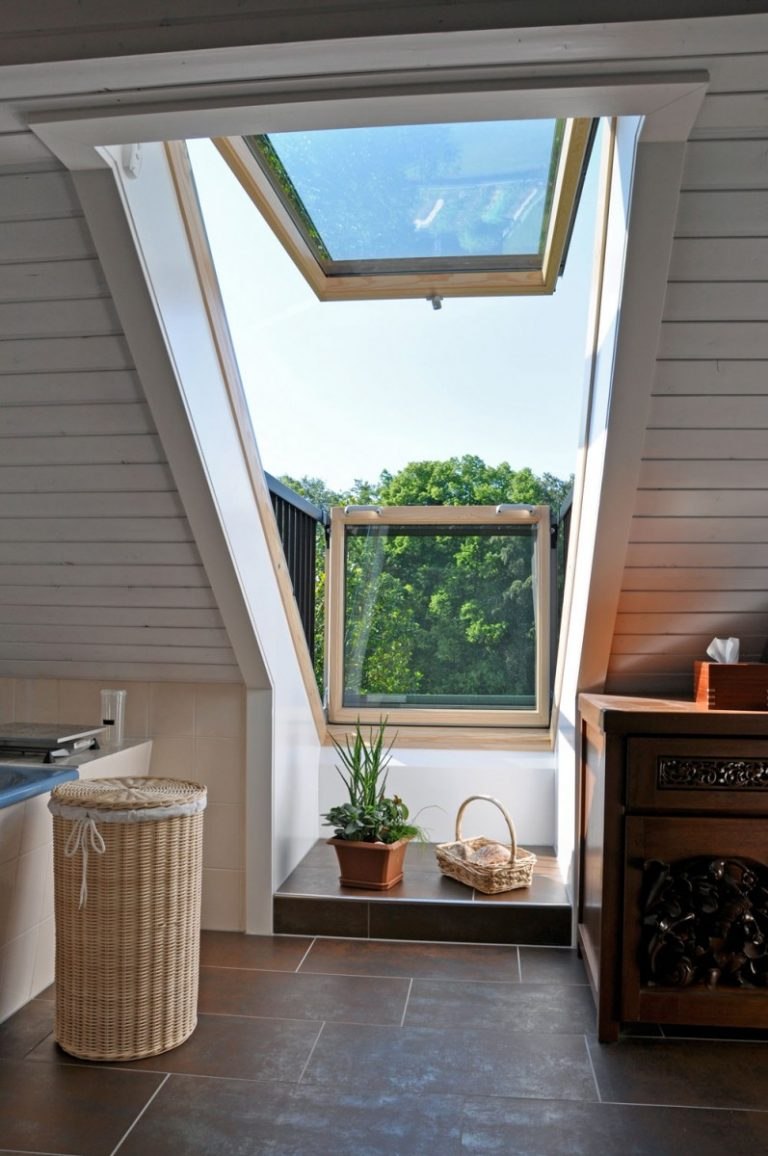

А слуховое окно обеспечивает естественный свет, свежий воздух и, возможно, потрясающий вид на верхушки деревьев. Слуховые окна прекрасно выглядят и снаружи, добавляя разнообразия однотонному фасаду и улучшая внешний вид вашего дома, не говоря уже о стоимости при перепродаже.

Мы покажем вам основные шаги, которые необходимо выполнить при строительстве слухового окна, в том числе как разрезать и перестроить существующую крышу, собрать стены слухового окна и обрамить новую крышу.

Содержание

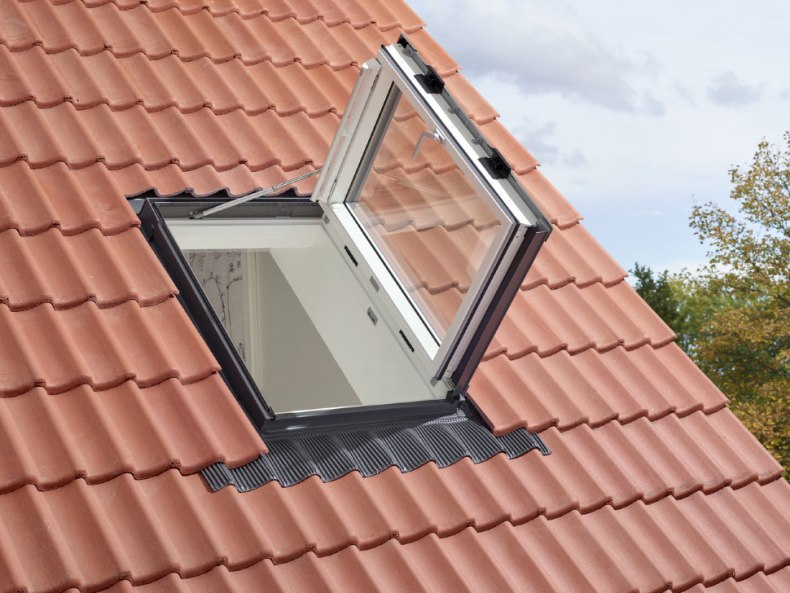

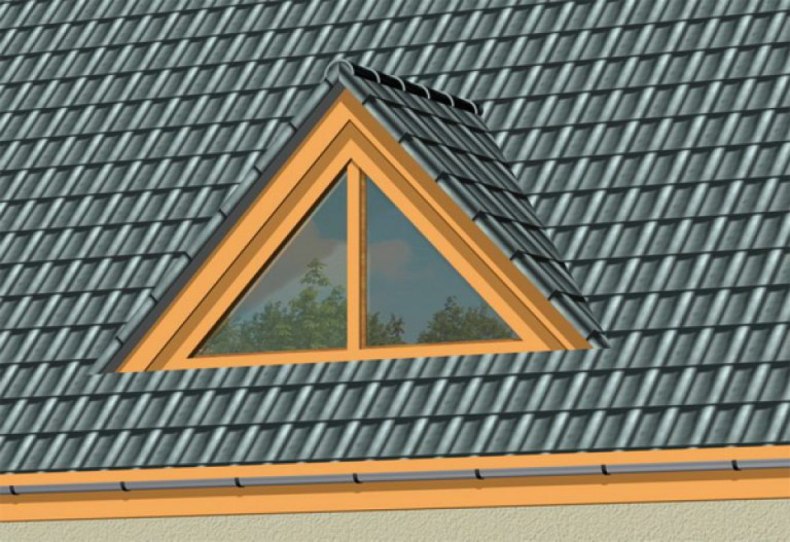

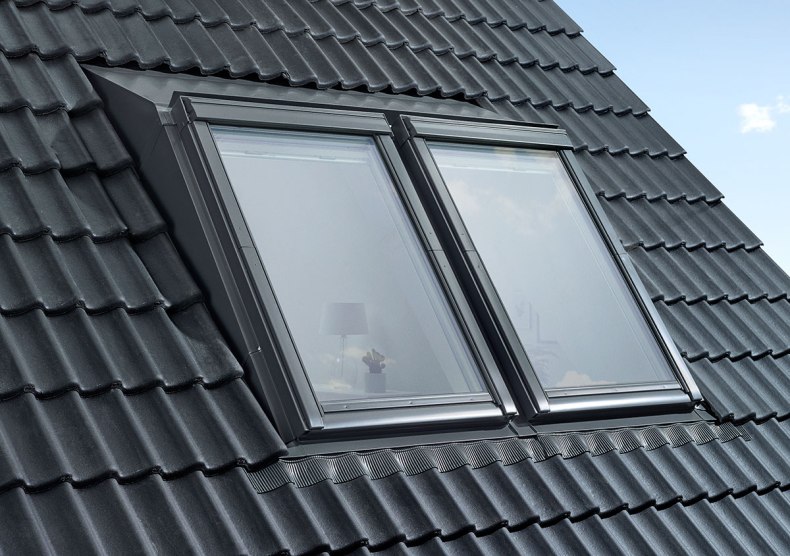

Особенности мансардного окна для крыши

Строительство мансардного окна — амбициозный и сложный проект. Перед тем, как взяться за такую большую и сложную задачу, у вас должно быть несколько проектов по модернизации.

Если вы немного не уверены в своих навыках чернового каркаса или кровли, наймите плотника, чтобы он помог на этом этапе проекта мансардного окна.

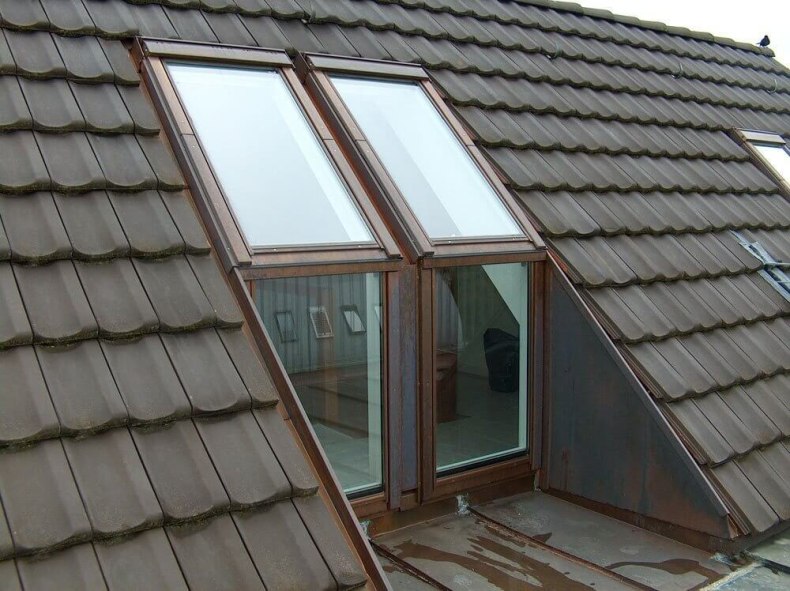

Мансардные окна, которые мы построили, имеют ширину 4м, примерно 7м от пола до пика и отодвинуты от передней стены дома примерно на 1,5 м.
Каждое слуховое окно добавляет около 30 квадратных футов высоты над уровнем моря.

Пошаговая инструкция по монтажу мансардного окна

Такие большие и сложные проекты дороги, особенно если вы добавляете такие элементы как окна.

Планируйте также много времени. Выделите по крайней мере четырехдневный отрезок времени для основного каркаса, потому что, как только крыша откроется, вы должны оставаться на ней, пока слуховое окно не станет водонепроницаемым.
Затем вы можете немного расслабиться, когда закончите внешний сайдинг и отделку. Планируйте потратить еще семь или восемь выходных на завершение внутренней и внешней покраски.
Для постройки слухового окна требуется пояс с инструментами, в который загружены все основные столярные инструменты, а также несколько дополнительных приспособлений — циркулярная пила, сабельная пила, квадратный каркас и 60 — 120 см. уровни.

Вам также понадобится хорошее оборудование для работы на высоте, приставная лестница, кронштейны для кровли и строительные леса.

Мы также рекомендуем вам арендовать или купить индивидуальную систему защиты от падения, состоящую из ремня безопасности, стропа, веревки, анкера на крыше, а также всего оборудования и инструкций.

Проект для мансардного окна

Как и любой другой крупный проект реконструкции, ваш проект слухового окна будет продвигаться более гладко, если вы проработаете детали на бумаге или полноразмерный план пола вашего гаража, прежде чем начать строительство.

Мансардные окна сложны и подходят не для каждого дома. Чтобы слуховые окна работали, мы рекомендуем нанять архитектора, специализирующегося на жилищном строительстве или ремонте.
Архитектор поможет вам рассмотреть такие вопросы, как уклон крыши, внутреннее пространство над головой, внешний вид, прочность конструкции, состояние крыши и стоимость.
Если мансардное окно возможно, архитектор составит планы, которые включают все размеры и особые конструктивные детали. Используйте планы, чтобы получить разрешение на строительство в местном отделе строительной инспекции.

После того как планы будут одобрены строительным отделом, отнесите их на склад с полным спектром услуг. Продавец составит список материалов и смету, а также поможет вам заказать окна и специальные изделия.

Прежде чем прорезать дыру в старой крыше, доставьте все материалы и арендуйте контейнер для мусора или трейлер для мусора. Купите пластиковый брезент, армированный сеткой, достаточно большой, чтобы покрыть всю площадь слухового окна.

Растяните один край брезента так, чтобы он перекрывал конек крыши, и закрепите его с помощью винтов 2х4, вкрученных в кровельную обшивку. Откатите брезент, и его можно будет снять через слуховое окно на крыше ночью или в случае неожиданного ливня.

Выбор правильной стороны установки окна

Прежде чем вы сможете вырезать отверстие для слухового окна на крыше, вы должны точно знать, где будут построены боковые стены. Отметьте расположение мансардных стен на мансардном этаже и убедитесь, что мансардные стены имеют квадрат с внешней стеной дома.

С помощью отвеса перенесите внутренний край стен на нижнюю сторону крыши. Забейте гвозди через крышу по углам.

Вернитесь на крышу, удалите черепицу в этом месте и сделайте мелом линии между выступающими точками гвоздей. Распил по линиям, чтобы открыть крышу.
Боковые стены будут опираться на новые стропила, а передняя стена будет опираться на мансардный этаж. По линиям на полу, обозначающим переднюю стену слухового окна, разметьте старые стропила для распила.
Затем укрепите проем в крыше, добавив стропила с каждой стороны и, если необходимо, с противоположной стороны крыши.

В наших планах было добавить соответствующие комплекты тройных стропил со стороны крыши напротив слуховых окон. Проверьте свои планы на предмет особых деталей, подобных этой.

Обратите особое внимание на требования к креплению. Мы прикрепили нижнюю часть тройных стропил из клееного бруса (LVL) размером 10 см к зданию с помощью специальных металлических ремней, указанных архитектором. Убедитесь, что новые стропила совпадают с краем обшивки крыши.

Безопасность крыши

Работать на крышах опасно. Чтобы минимизировать риск:

Арендуйте или купите индивидуальную систему защиты от падения. Купить за 250 долларов или арендовать. (Иногда бывает сложно найти аренду.)
Используйте металлические кронштейны для кровли и доски 2 × 10, чтобы обеспечить прочную опору. Следуйте инструкциям по установке, прилагаемым к кронштейнам (их можно найти в любом большом домашнем центре).
Опилки и мусор делают крышу скользкой, поэтому почаще сметайте ее. Носите гибкую обувь с мягкой подошвой для увеличения сцепления.
Никогда не работайте на мокрой крыше.

Нанесите отвес и выровняйте переднюю стену

Установите нижний коллектор с балочными подвесками и соберите переднюю стену на чердаке. Поставьте переднюю стенку и совместите ее с отметками на полу.

Подложите подкладку под нижнюю пластину, чтобы выровнять ее, если необходимо, затем прибейте ее к балкам пола гвоздями 16d. Выровняйте углы с помощью уровня и закрепите их 2х4.

После, казалось бы, бесконечного планирования и подготовки вы, наконец, увидите настоящий прогресс, когда стены поднимутся.
Установите перемычку 2 × 6 поперек проема для поддержки обрезанных стропил, затем установите переднюю стену между новыми стропилами.

Уделяйте немного больше внимания, чтобы убедиться, что верх стены выровнен, и закрепите его идеально вертикально (отвесно) и квадратным. Будьте осторожны, чтобы не прогнуть верхнюю пластину при забивании шпилек под углом.

Сделайте простой шаблон для стропил

Если наклон вашей слуховой крыши такой же, как у вашей старой крыши, прижмите кусок фанеры к старым доскам крыши и проведите на нем горизонтальную линию.

Сделайте приспособление для резки стропил, отмерив 25 см дюймов по «ровной» линии и используя квадрат, чтобы провести перпендикулярную линию до края «крыши» доски.

Вырежьте по этим двум линиям и прикрутите обрезок 2 × 2 по краю фанеры «крыша».

Протяните веревку через верх стропил, выровняв ее с внутренней стороной боковой стены, и сделайте отметку в месте пересечения этой линии с верхней частью боковых стропил.
Теперь измерьте расстояние от этой точки до пересечения коньковой доски и конька, чтобы найти длину стропил ендовы.
Прибейте оба стропила долины. Используйте линейку, чтобы убедиться, что они совпадают с вершинами обычных стропил.
Затем измерьте, обрежьте и прибейте стропила долины каждые 60см по центру.

Обрежьте стропила долинного домкрата под таким же углом, что и обычные стропила, но сделайте нижний срез под углом 45 градусов.

Вырежьте и установите стропила

Избавьтесь от догадок — сделайте полноразмерный рисунок фронтальной стены на полу гаража или чердака. Начните с базовой линии и сделайте перпендикулярную ей центральную линию.

Используйте метод треугольника 3-4-5, чтобы получить угол 90 градусов. Затем добавьте боковые стены 2 × 4 и скат крыши, используя квадрат. Сделайте привязку линий для стропил, затем нарисуйте детали конька и потолка.

Вырежьте обычное стропило по выкройке и уложите его по чертежу, чтобы проверить соответствие. Отмерьте и отрежьте временную стойку, поддерживающую гребень.
Вам необязательно разбираться во всех тонкостях резки стропил, чтобы построить мансардную крышу.
Сделайте полномасштабный чертеж с размерами и уклоном крыши на вашем плане и используйте его, чтобы измерить точную высоту конька (временной стойки), а также длину и углы на общих стропилах.
Если наклон вашей слуховой крыши такой же, как и у старой крыши, вы можете использовать показанную технику крепления для крыши, чтобы измерить уклон и перенести его на новые стропила.
Измерьте длину стропил ендовы и обрежьте их, используя Рисунок C в качестве указателя угла. Не волнуйтесь, если вы неправильно порежете несколько досок. Вы можете использовать их позже для укороченных стропильных ног.

Прикрепите стропила к коньку, забив конек в стропило тремя гвоздями 16d. Затем прибейте противоположное стропило к коньку шестью общими гвоздями 8d, по три с каждой стороны.

Используйте три гвоздя на ногах 8d, чтобы прикрепить стропило к настенной пластине. Спросите своего строительного инспектора, нужны ли вам дополнительные сейсмические и сильно ветровые анкеры.

Завершите крышу и экстерьер

Добавьте под фасции и выступы 2 × 4. Стены и крышу обшиваем фанерой. Забейте гвозди 8d через каждые 15 см по краям оболочки и через каждые 20 см по всем остальным шпилькам.

Завершите детализацию потолка и свеса в соответствии с планом.

После того как стропила будут завершены, заполните шпильки торца фронтона. Затем установите обшивку крыши.
Это прекрасное чувство, когда конструкция закрыта и готова к завершению, но сейчас не время торопиться с работой.
Пристальное внимание к герметичным окладам и деталям кровли на этом этапе работы избавит вас от невероятных головных болей в дальнейшем.
Думайте как вода. Начните снизу и поработайте фетром, битумной черепицей и оклейкой. Всегда перекрывайте нижнюю часть.

Завершите внешний вид слухового окна материалами, которые сочетаются с материалами вашего дома или дополняют их.

Завершаем интерьер

Прибейте стропильные стропы гвоздями, следя за тем, чтобы они были ровными и выровненными друг относительно друга. При необходимости добавьте блокировочные полосы и полосы для обшивки, чтобы вывести весь внутренний каркас на один уровень, готовый к установке гипсокартона.

Как только слуховое окно станет водонепроницаемым и вы сможете спать, не беспокоясь о стуках дождя, двигайтесь внутрь.
Добавьте стропила, чтобы укрепить крышу и оставить место для изоляции и вентиляции.
Когда строительный инспектор одобрил каркас, можно приступить к черновой работе с электричеством, изоляции, гипсокартону и деревянным работам.

Наконец, имейте в виду, что даже при наилучшем планировании вы иногда будете сталкиваться с препятствиями. Сделай перерыв. Вы что-нибудь придумаете и, вероятно, в конечном итоге расскажете внукам несколько хороших историй о своем приключении по строительству слуховых окон.
