Мансардная крыша: фото устройства, чертежи стропильной системы + примеры удачных планировок, расчетов и сборки конструкции

Покупая землю, каждый владелец задумывается о том, сооружение какого типа он может там построить. Хочется, чтобы дом был одновременно и красивым, и уютным, и функциональным, и выглядел современно. В таком случае, одним из немаловажных вопросов является вопрос о выборе типа крыши.

Сегодня мансардные крыши находятся на пике своей популярности. Только представьте, выбирая такой тип конструкции, вы получаете не только респектабельный частный дом, но и дополнительное пространство вместе с красивым видом из окон.

Независимо от того, планируете ли вы делать чердачное помещение отапливаемым или нет, благодаря ему ваш дом будет дольше удерживать тепло в холодное время года.

Из этой статьи вы узнаете более подробно о мансардных крышах, разновидностях конструкций, подходящих материалов и о многом другом. Приятного прочтения!

Особенности мансардной крыши

Прежде чем приступать к созданию проекта и начинать строительные работы, вам следует хорошо разузнать все о мансардной крыше.

  • Во-первых, организовать мансарду можно практически под любым типом крыши. Наибольшей популярностью пользуется конструкция с двумя скатами.
  • Во-вторых, провести все работы самостоятельно — возможно. Но только при условии, что вы делаете все под надзором опытного мастера, так как новичку будет сложно с первого раза сориентироваться во всех нюансах сложной и массивной конструкции.

Помимо того, что вам придется заручиться поддержкой мастера, вам нужно будет максимально точно определить, какой вид конструкции подойдет конкретно для вашего дома. Исходя из сделанного выбора, можно будет понять, какую стропильную систему выбрать.

Виды стропильной системы для мансардной крыши

Существует два вида стропильных систем, на которые стоит обратить ваше внимание. У каждой из них имеются свои характерные особенности. На выбор, какой системе отдать предпочтение, влияет расположение несущих стен вашего сооружения.

Наслонная система

Опирается на внешние несущие стены и капитальные перегородки.

  • Когда будете планировать свою мансарду, особое внимание уделяйте фундаменту.
  • Такая разновидность хороша для обустройства мансарды в ее пределах.
  • Она выдерживает большие нагрузки, на ней смело можно возводить балки перекрытия, которые послужат полом для будущей мансарды.

Висячая система

Опирается на две внешние несущие стены.

  • Ее рекомендуют возводить только тогда, когда расстояние между стенами менее восьми метров.
  • Данное требование объясняется тем, что система сильнее нагружает фундамент, чем предыдущий вариант.
  • Выдерживает меньшие нагрузки.

Допустимые типы крыш

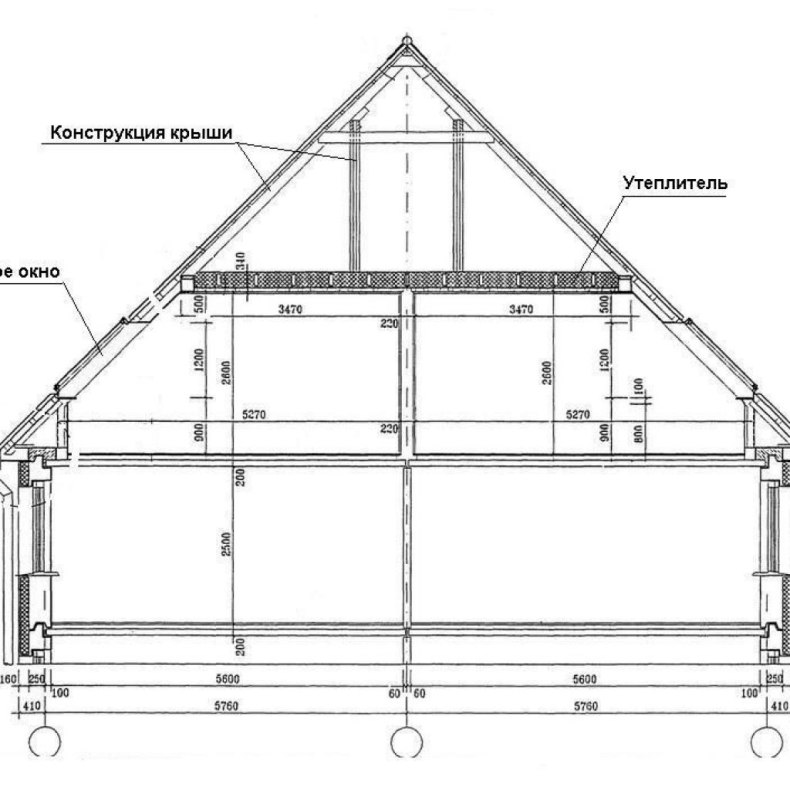

Когда основой для вашего будущего дома выступает кирпич или блок, переднюю сторону дома возводят из такого же материала. В случае сооружения двускатной крыши данное условие имеет как свои плюсы, так и минусы.

Плюсом можно назвать то, что эти элементы не нужно вносить в планировку крыши. Недостаток заключается в необходимости дополнительного укрепления фундамента, так как стена дает дополнительную нагрузку на основание.

  • Кирпичная мансарда хороша для круглогодичного использования.
  • Для того чтобы ее высота помещения была приемлемой при установке крыши с двумя скатами, расположите их под углом 45 градусов.
  • Чем острее угол, тем меньше места у вас выйдет в комнате, и наоборот.
  • При большем развороте стены будут больше, но и вес всей конструкции увеличится. А это, в свою очередь, приведет к новым тратам.

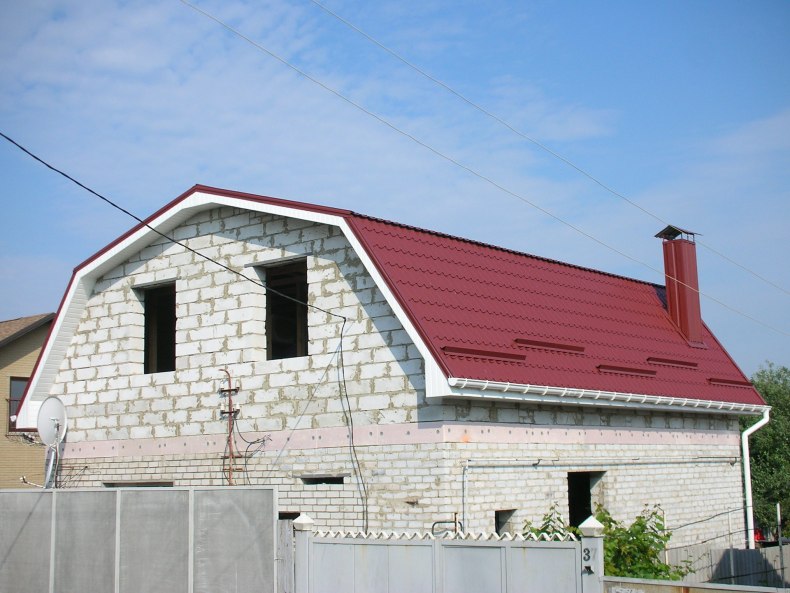

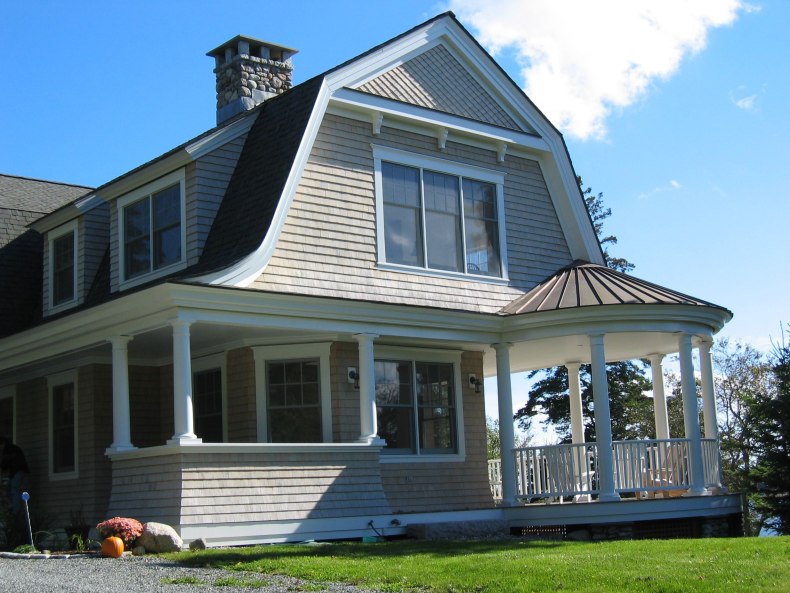

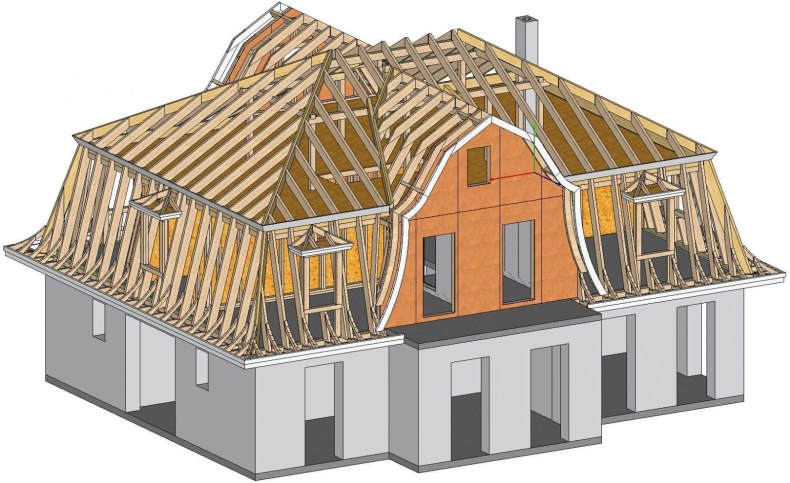

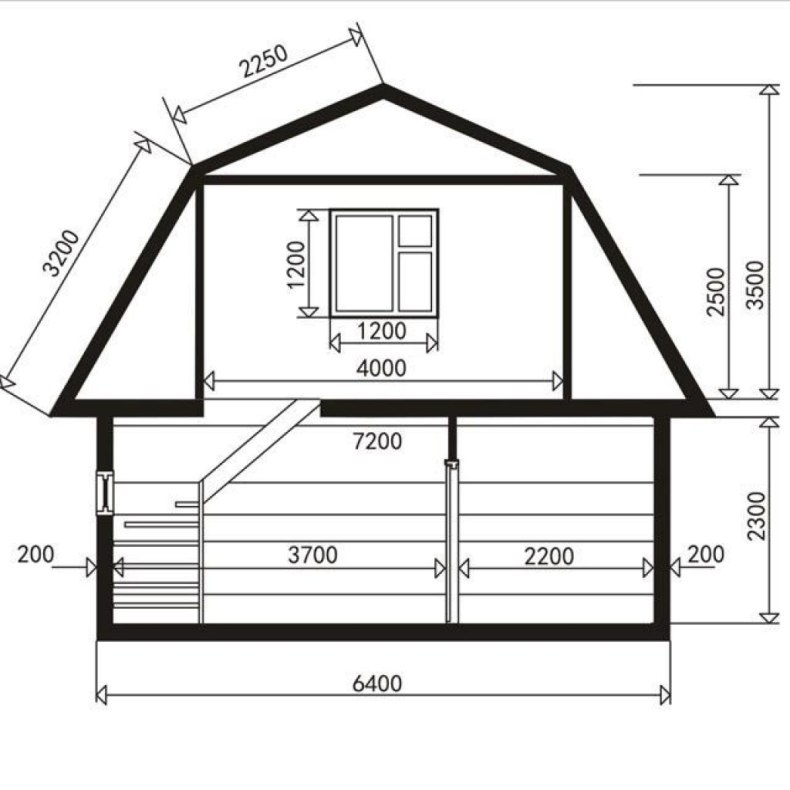

Второй вариант — обустройство ломаной крыши. Она уступает в простоте двускатной, однако, это компенсируется освобождением дополнительного пространства для обустройства комнаты.

Ломанная конструкция представляется более сложной, что выражается в необходимости обустройства большого количества связующих узлов. При выполнении связок необходимо строго придерживаться правил. Только в этом случае ваша конструкция будет иметь успех и сослужит хорошую службу.

Составляющие мансардной крыши

В список основных элементов, из которых состоит крыша, входит:

  1. Коньковый брус: является обязательным элементом для крыши с двумя скатами. В ломанной конструкции не используется.
  2. Балки перекрытия: служат прочным основанием для всех других элементов. Именно на них приходится вся нагрузка стропильной системы.
  3. Стропильная нога: в крыше с двумя скатами применяется прямая часть, в ломанной — двойная с перегибом.
  4. Мауэрлат: служит основанием для строп.
  5. Стойки: элементы опоры, необходимы для сооружения обоих типов крыш. Могут выполнять роль утепления. С их помощью обшивают стены мансарды.
  6. Скосы: их задача дополнительно скреплять стойки, тем самым укрепляя конструкцию.
  7. Балки для чердачного перекрытия: используются для всех типов, связывают стойки между собой, служат каркасом для потолка.

Материалы и инструменты

После того как вы закончите подготовку графического проекта и просчитаете все необходимые материалы, вам нужно будет произвести закупку всего необходимого. Выбирая товар, обращайте внимание на то, чтобы он соответствовал нужным характеристикам.

Например, удовлетворял требования противопожарной безопасности и прочее. Вам понадобится следующее:

Материал для кровли вместе с крепежными элементами.

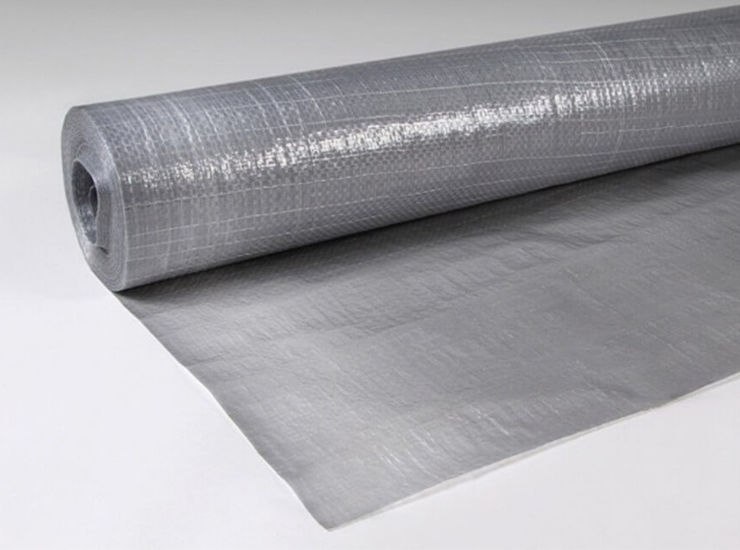

  1. Мембраны для гидро- и пароизоляции.

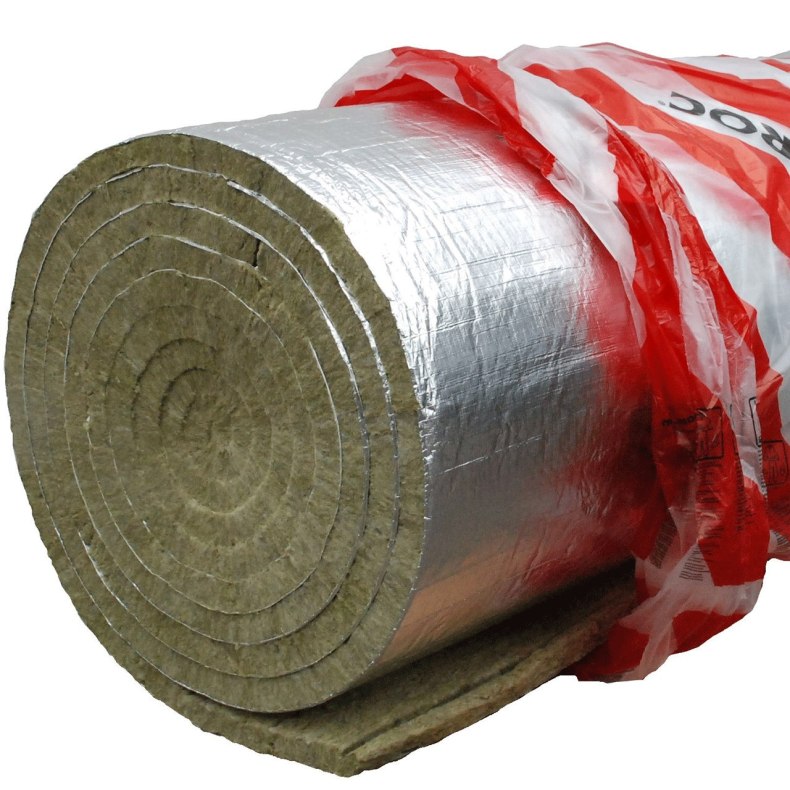

  2. Утеплитель для теплоизоляции.
  3. Пиломатериалы.
  4. Профилированный лист для накладок.
  5. Скобы и гвозди.
  6. Проволока (около 4 мм в диаметре).
  7. Брус для стоек (100х100 мм).
  8. Необрезанная доска.
  9. Брус для мауэрлата (100х150 мм).
  10. Брус для перекрытия (150х200 мм).
  11. Доски для стропил.

В список инструментов входят следующие приборы и приспособления:

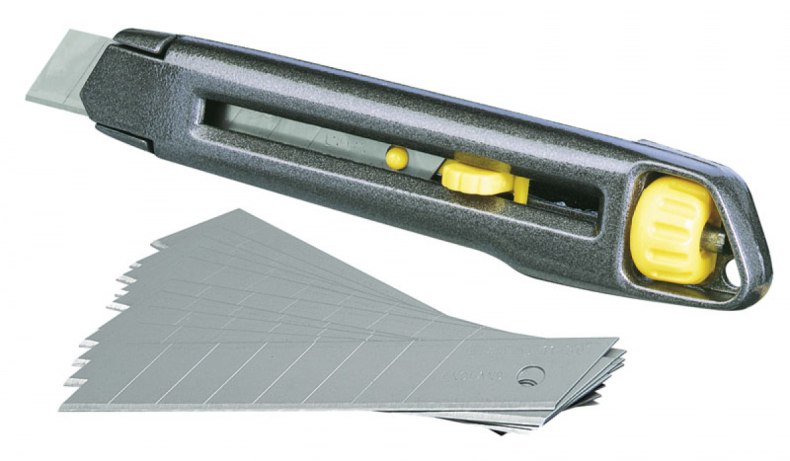

  • Строительный нож;
  • Пила;
  • Ножовка;
  • Электролобзик;
  • Топор;
  • Долото и молот;

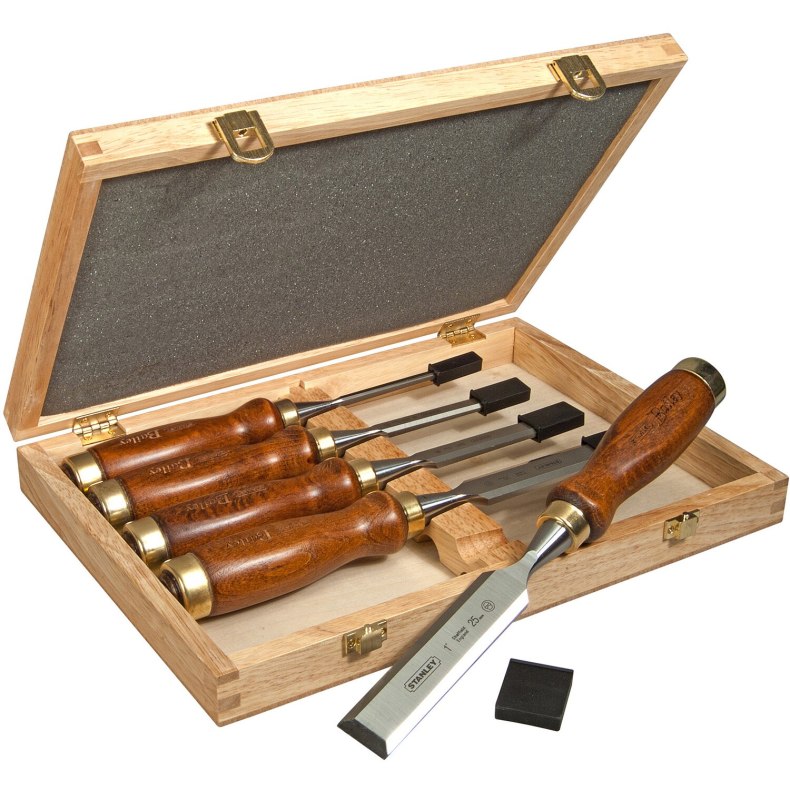

  • Стамеска;

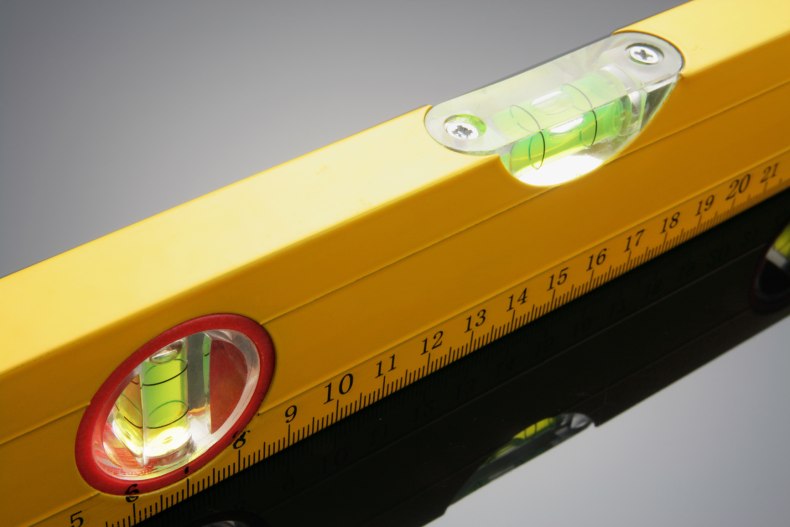

  • Уровень;
  • Рулетка и угольник;

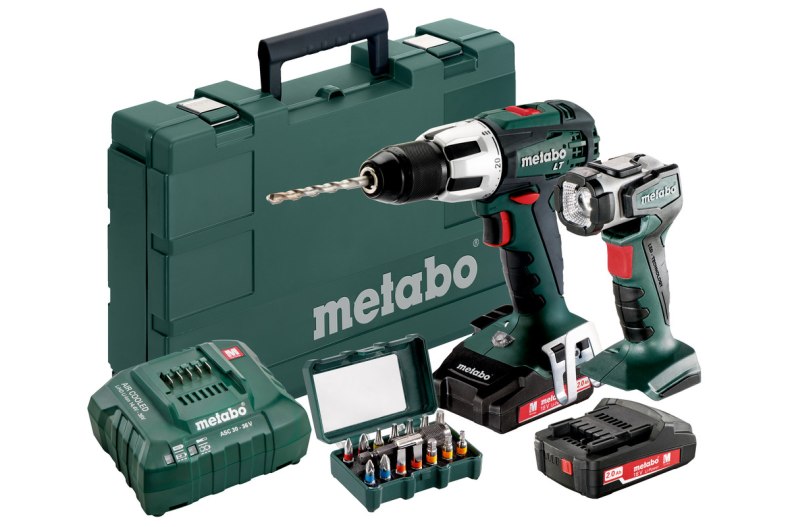

  • Дрель;
  • Шуруповерт.

Этапы монтажа мансардной крыши

Чтобы ваша конструкция получилась прочной и качественной, вам обязательно нудно соблюдать все этапы при монтаже мансардной крыши.

  • В первую очередь крепится мауэрлат. На торце боковых стен закрепляется добротный брус. Именно он принимает на себя большую часть нагрузки, которую дают стропильные ноги. Укладывать его нужно обязательно на рубероид, который выполняет роль гидроизоляции. Закрепляется брус вмурованными в бетон металлическими шпильками.

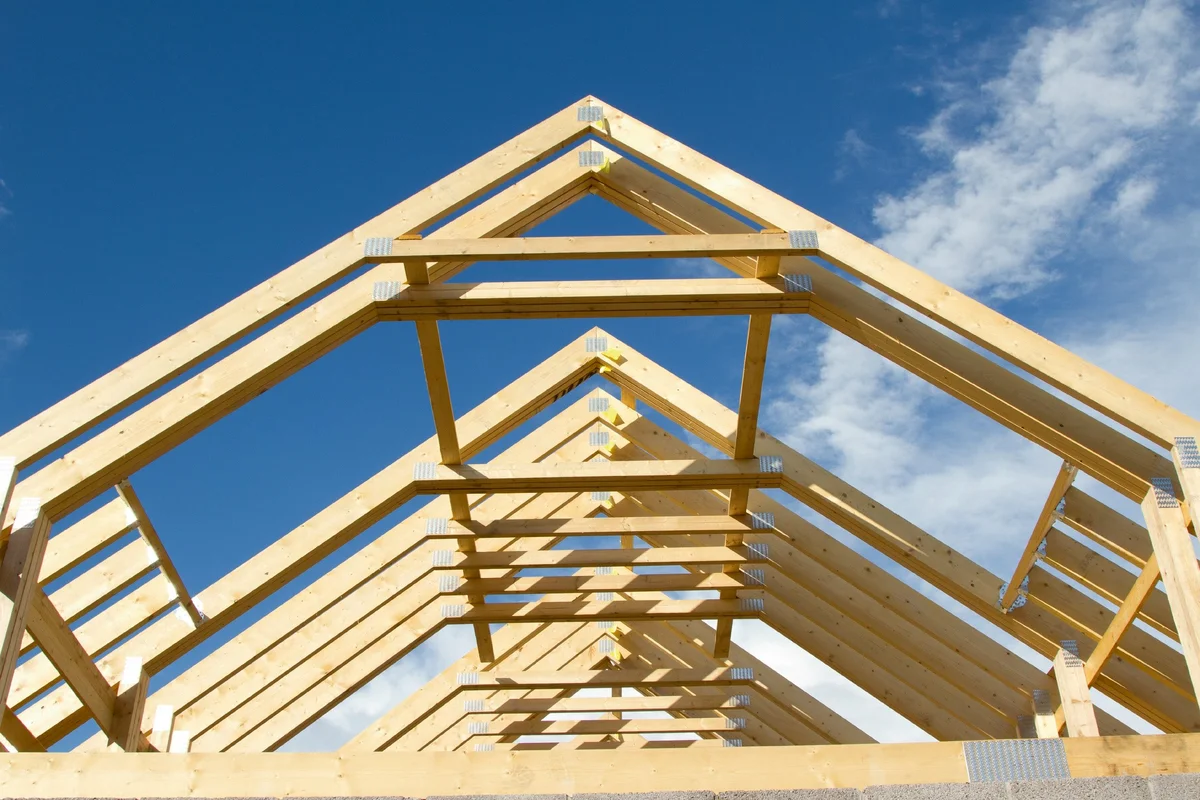

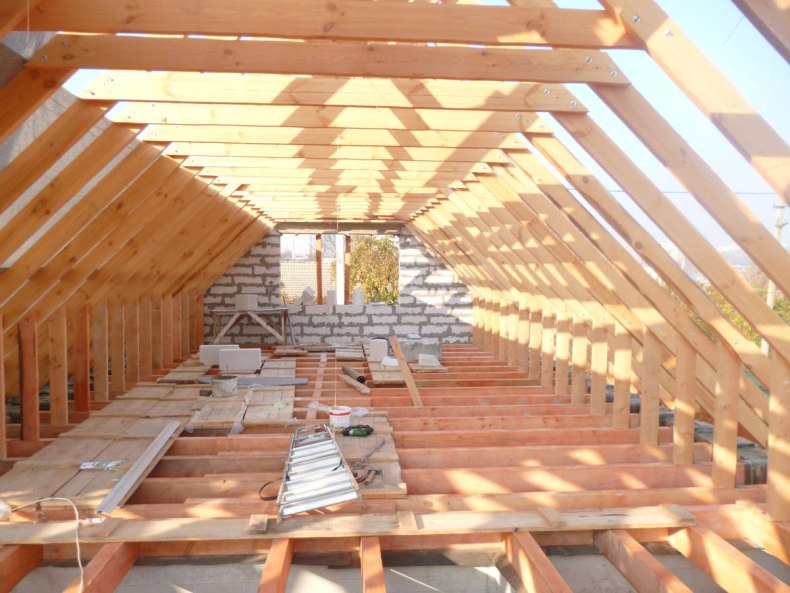

  • Второй шаг — установка стропил. Это очень сложный процесс, который требует четкой последовательности действий.

После стропильной системы проводится гидроизоляция. Последний этап — монтаж кровли.

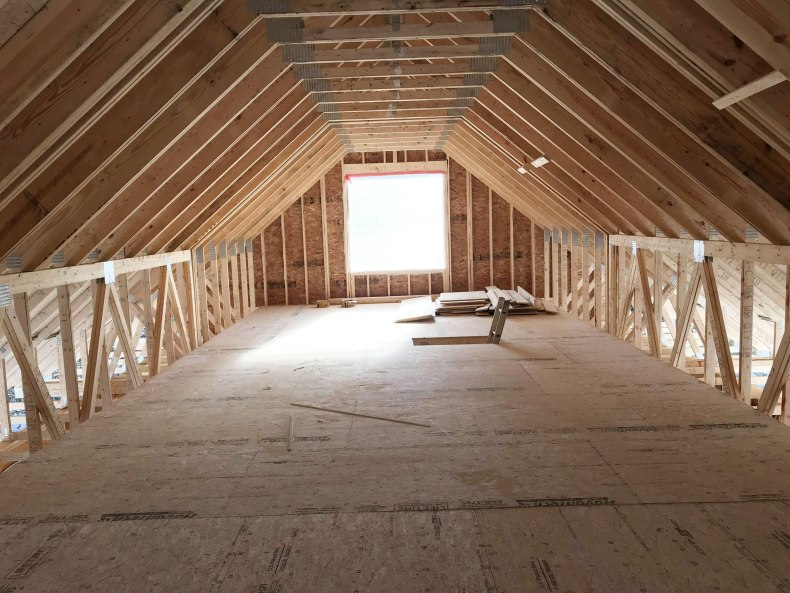

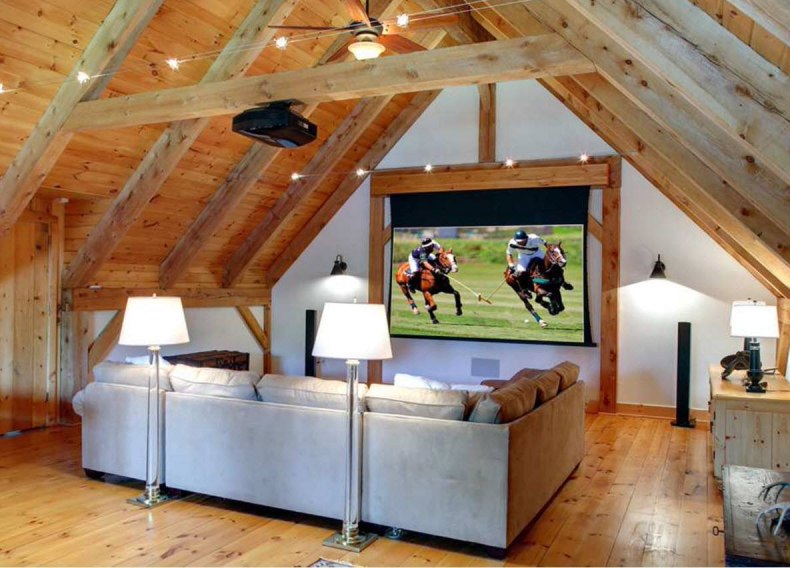

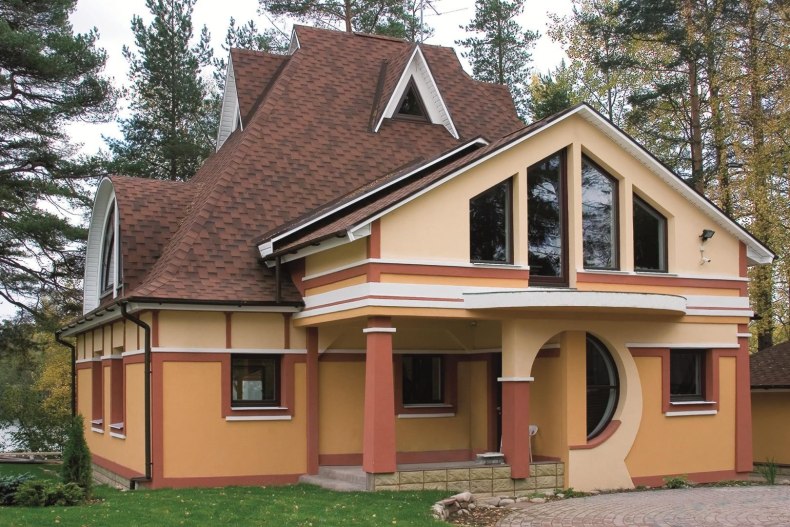

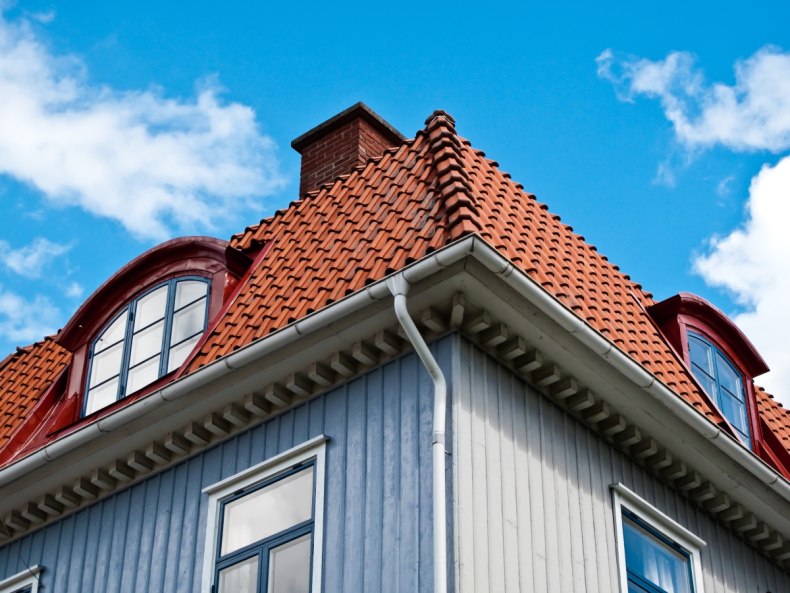

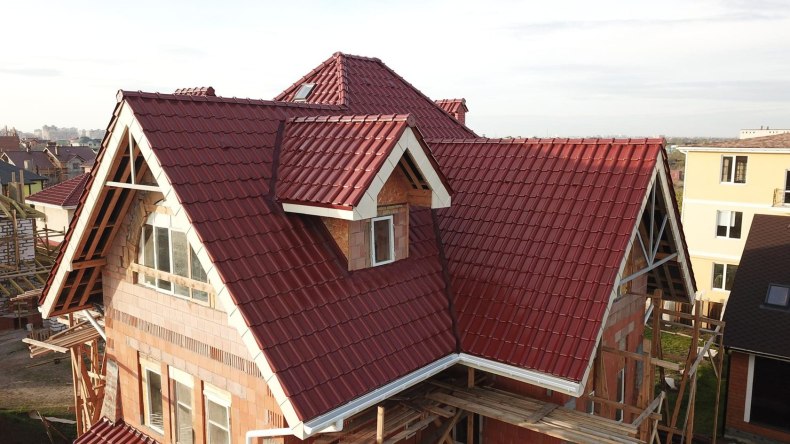

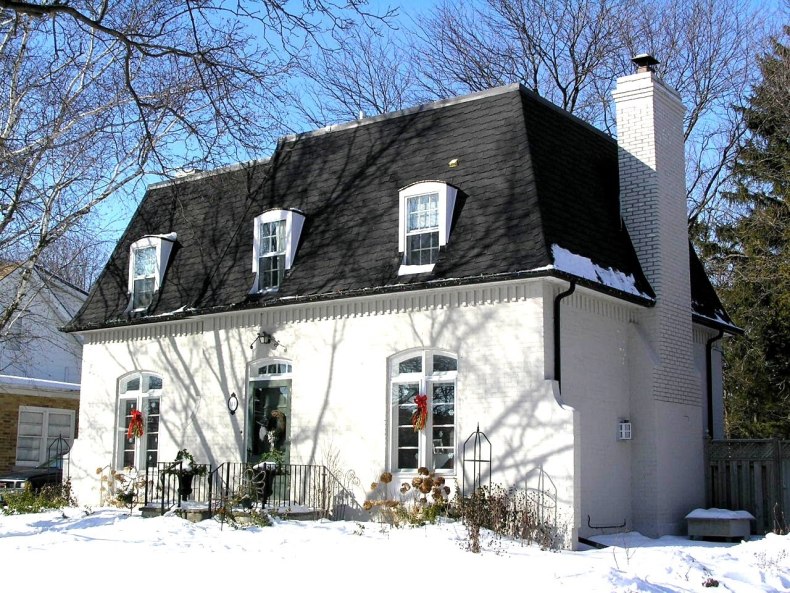

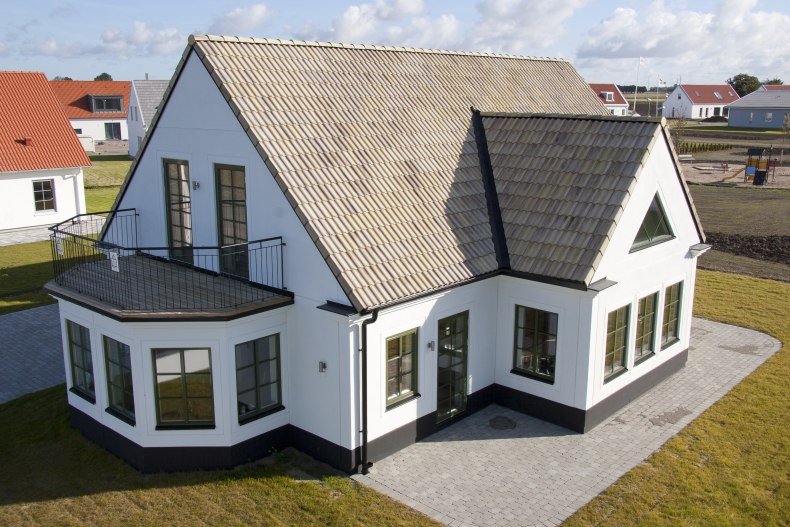

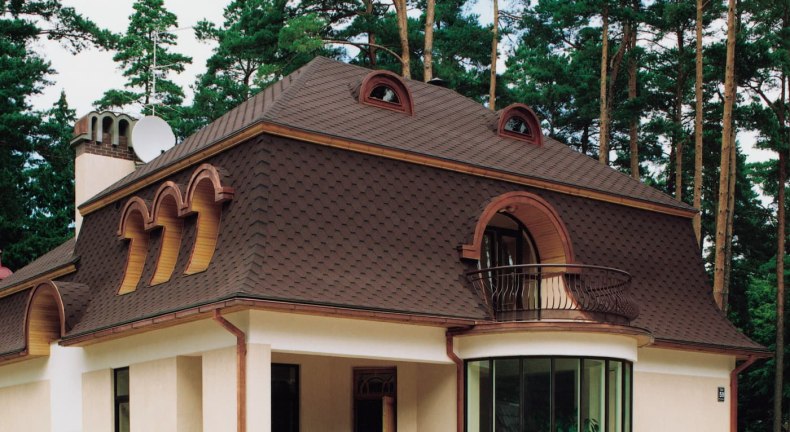

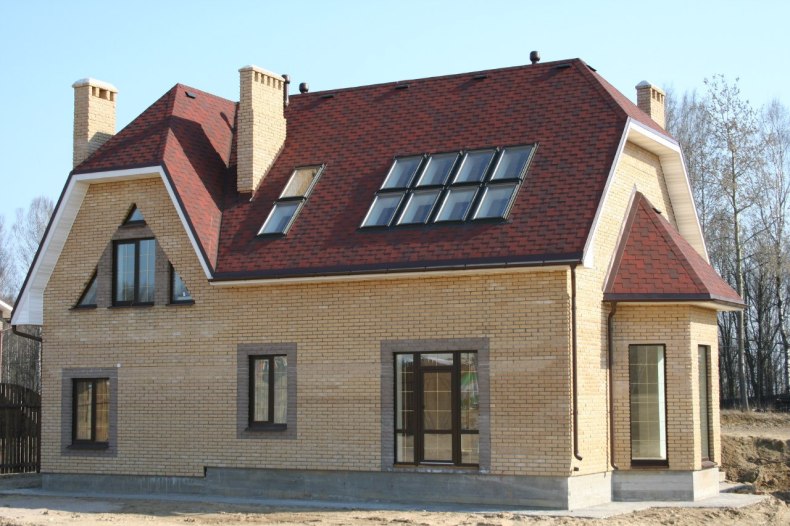

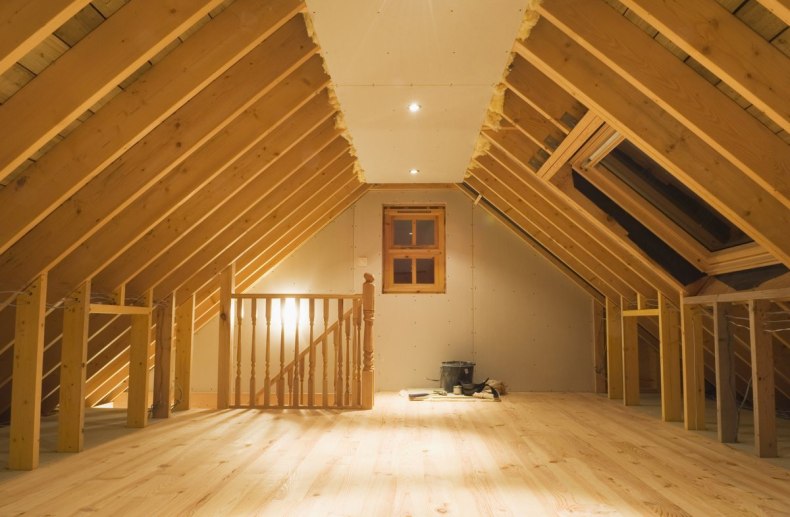

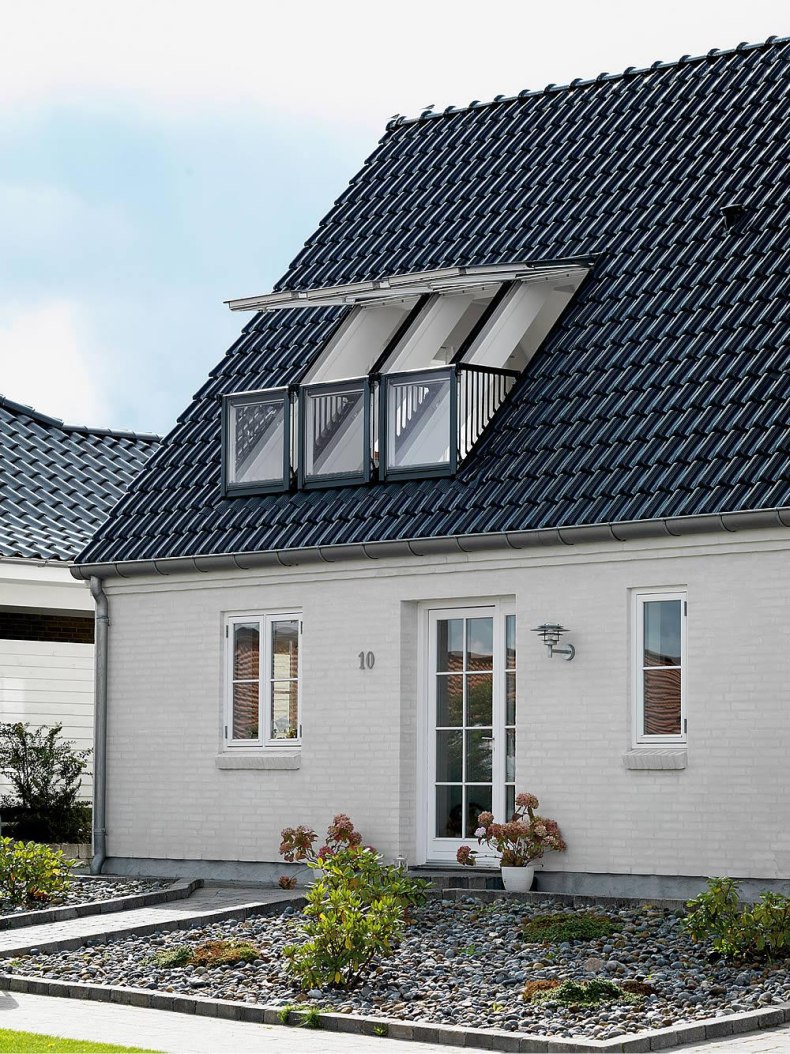

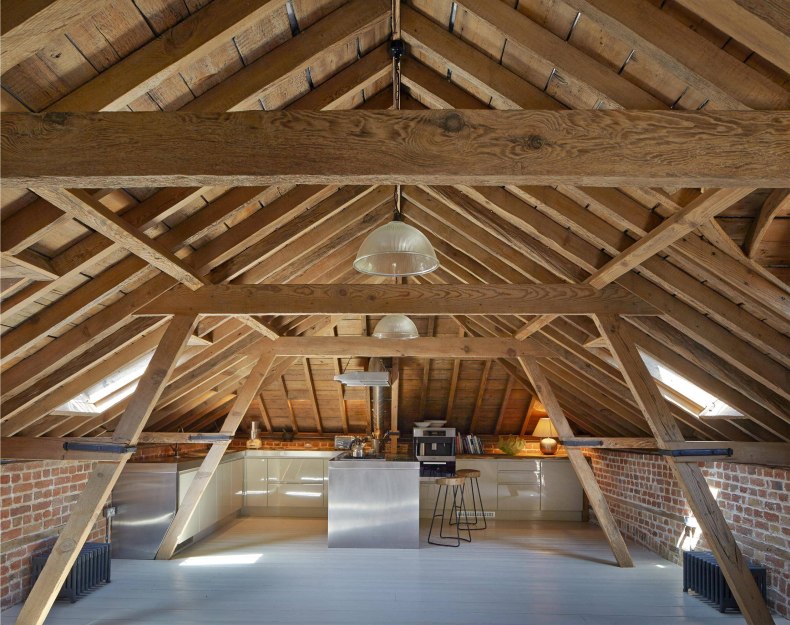

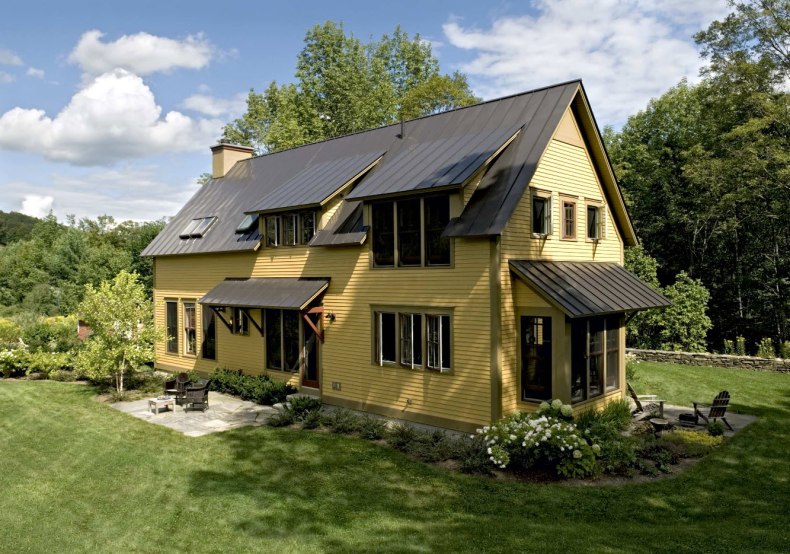

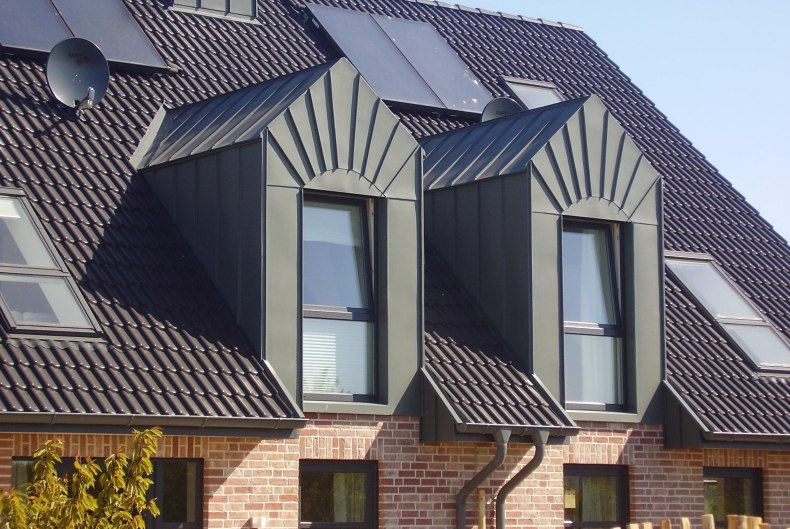

Фото мансардной крыши
