Как устроена стропильная система мансардной крыши: ТОП-125 фото самых лучших примеров ломанных двухскатных крыш с мансардой

Мансардные крыши очень часто используются в разнообразных постройках, особенно они часто встречаются в малоэтажных зданиях.

Это отличный вариант для того, чтобы организовать дополнительное пространство под крышей. Кроме удобства такой вариант еще имеет и очень хороший внешний вид.

Но часто люди стараются избежать выбора мансардной крыши по той причине, что ее строительство является достаточно трудоемким и сложным процессом, но если внимательно изучить вопрос, то такую крышу можно возвести даже без помощи специалистов.

Что такое мансардная крыша

Такие крыши часто называют еще «ломанные». Чаще всего это пятиугольная конструкция с двумя изломами и двумя скатами, которая возвышается над коробкой здания.

Некоторые ошибочно считают, что мансардная крыша должна всегда обязательно состоять из двух частей, которые четко видны, соответственно, иметь два уровня уклона (низ имеет больший уклон относительно верхней).

Это заблуждение, так как скаты действительно состоят преимущественно из двух частей, но далеко не всегда крыша имеет два уровня уклона.

Если отталкиваться от внешнего вида, то мансардные конструкции могут быть разделены на два ключевых типа.

  • Треугольные. Внешне очень сильно напоминают стандартные двухскатные крыши. Они состоят из двух частей, верхняя и нижняя имеют одинаковый уровень уклона.
  • Пятиугольные. Внешне сразу заметны выпуклые углы, которые четко отделяют верхнюю часть от нижней, также сразу заметна существенная разница в уровне уклонов.

Особенности стропильной системы мансардной крыши

Стропильная система и треугольной, и пятиугольной крыши состоит из двух частей, одна располагается на другой. Нижняя часть организует полезное пространство, которое можно использовать для различных целей.

Обычно высота сформированного помещения получается от 2 до 2.5 метров. Второй ярус — верх мансарды, он может иметь произвольные размеры.

Угол стропильных ног как верхних, так и нижних можно изменять на свое усмотрение, что позволяет получить крышу любой формы. Если говорить о пятиугольном варианте, то, как правило, стропильные ноги располагаются так, чтобы образованные углы располагались на воображаемой окружности.

В процессе строительства могут быть задействованы типовые технологии монтажа.

  • Висячая технология. Актуальна только для верха.
  • Наслонная технология. Используется для нижней части, но также актуальна и для верхней.

Если рассмотреть крышу в разрезе, то нижняя ее часть будет иметь вид трапеции, а верхняя — треугольника.

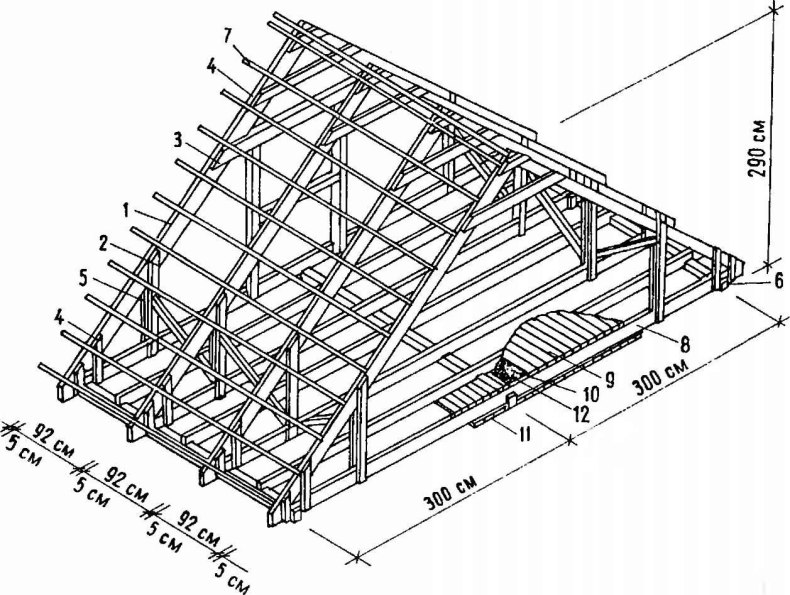

Стандартный вариант мансардной крыши

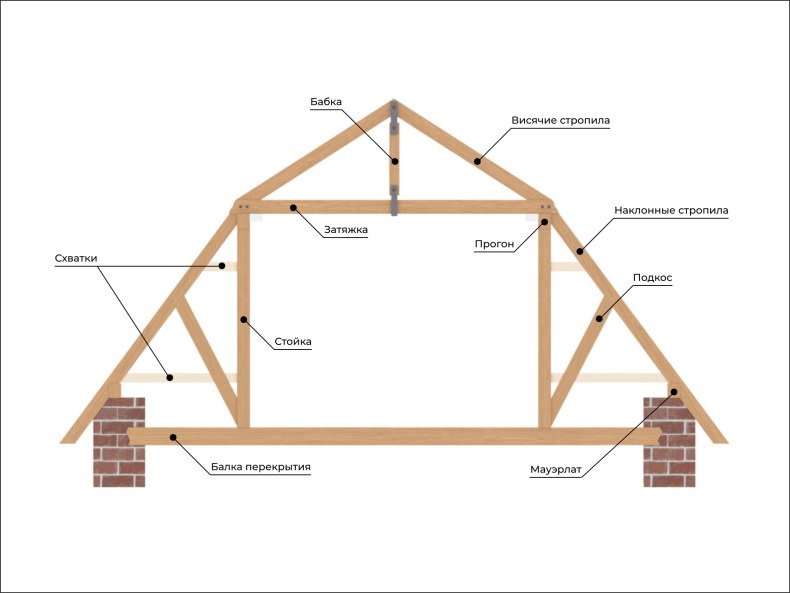

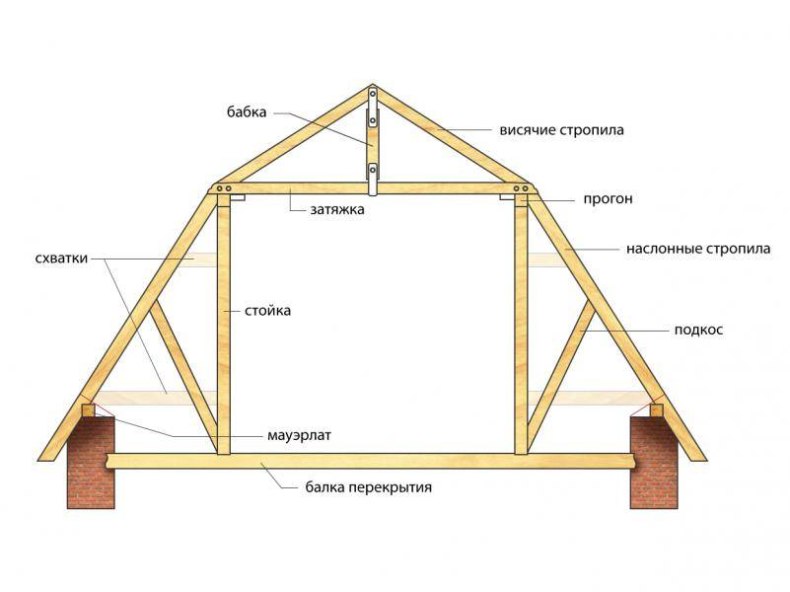

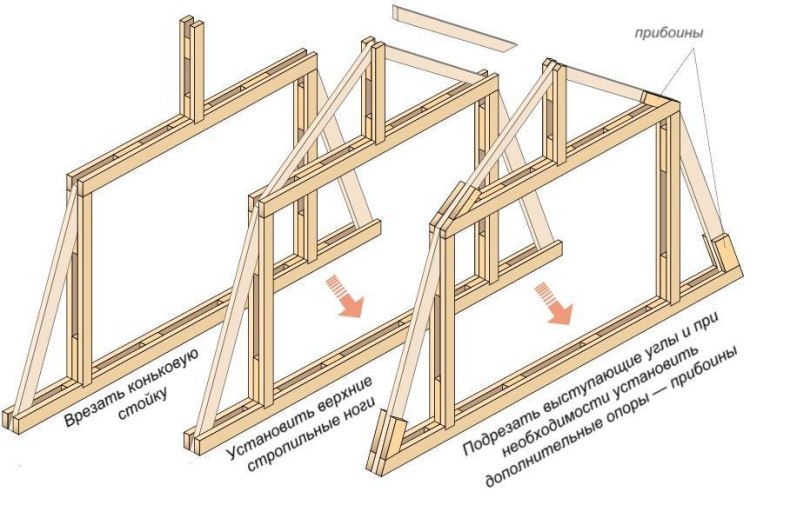

Стропила нижней части снизу упираются в мауэрлат, а их верхнюю пятку упирают в прогоны (левый и правый). Верх выполняется из стропильных арок (висячих).

Если перекрывается пролет более трех метров, то дополнительно посередине крепится бабка-подвеска, она соединяется по принципу опорной стойки (врубкой), так как она выполняет функцию не опоры, а именно подвеса, предотвращая провисания затяжки.

  • Стойки-подпорки низаконструкции опираются на перекрытия с помощью лежня. Если требуется увеличить устойчивость, то под подпорки монтируются подкосы.
  • Стойки соединяются методом врубки с прогонами и лежнем, чтобы усилить соединения, дополнительно используются зубчатые пластины и уголки из металла.
  • Если снизу имеется перекрытие из бетона, то его необходимо покрыть гидроизоляцией, чаще всего битумной.
  • Лежень не обязательно укладывается непосредственно на перекрытие, на уравнивающие доски или столбики из кирпича.

Если крыша базируется на перекрытии из дерева, то часто можно вообще не использовать лежни, что актуально, например, при строительстве бань.

Если у простых скатных конструкций к стенам с помощью скруток крепится каждая вторая стропилина, в мансардных конструкциях необходимо крепить каждую.

Крепление конструкции к мауэрлату стоит отнестись максимально внимательно, так как варианты с крутыми склонами подвержены воздействию сильного ветра, но зато такие конструкции практически не задерживают на себе снег, что существенно снижает нагрузку на крышу.

Увеличение пространства на мансардной крыше

Иногда конструкция мансарды не может создать необходимого пространства, но его можно увеличить путем выноса ног системы за пределы постройки, соответственно, а опорой для ног будет служить перекрытие, а не мауэрлат, который фактически не нужен в данной схеме.

Но здесь обязательно должны быть усиливающие подкосы. Также желательно выполнить заливку монолитного пояса (из ж/б), чтобы обеспечить крепление балок к стенам из кирпича.

К поясу балки фиксируются при помощи анкеров, а опорные стойки стоит врубать в них не более чем на треть от толщины бруса.

Вынесенная стропильная система должна образовать карниз, ширина которого должна быть равна:

  • Для кирпичных и бетонных построек — от 0.5 метра;
  • Для деревянных домов — от 0.4 метра.

Советы по проектированию мансардной крыши

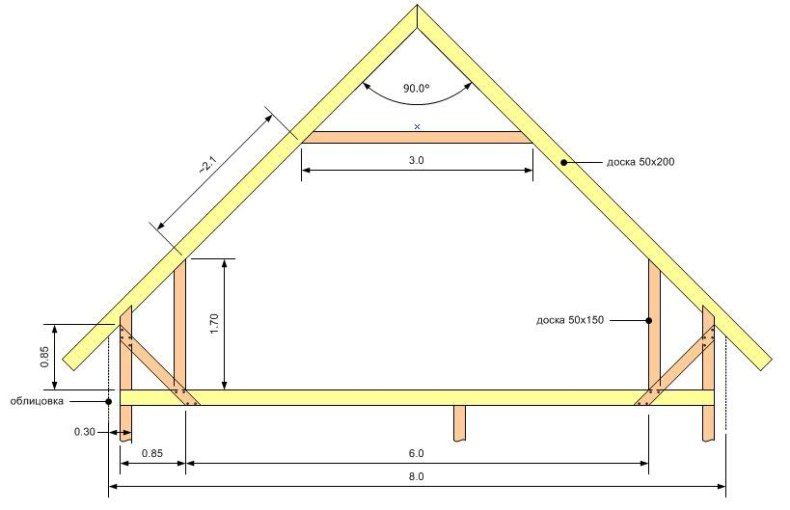

Для успешной постройки желательно предварительно взять готовый или создать свой проект-чертеж, как минимум, понадобится план-набросок.

Некоторые советы относительно проектов:

  • Важно соблюдать пропорции, это влияет не только на свойства конструкции, но и на внешний вид здания, так как неправильно подобранный размер крыши придаст не самый приятный вид, например, слишком большая конструкция визуально превратит дом в «гриб»;
  • В нижней части используются наслонные стропильные ноги, что может визуально занизить свес, а также перекрыть верхние части некоторых окон, если они расположены достаточно высоко, избежать этого поможет вынос ног за пределы постройки;
  • Прежде чем определиться со всеми размерами и формами, необходимо определиться главным размеров — высотой жилого или складского помещения, которое будет образовано мансардой, так именно этот параметр сильнее всех влияет на удобство использования полезного пространства.

Макет не обязательно составлять с нуля, можно подобрать уже готовый проект под свои размеры, или же взять наиболее похожий по размерам проект и немного доработать его.

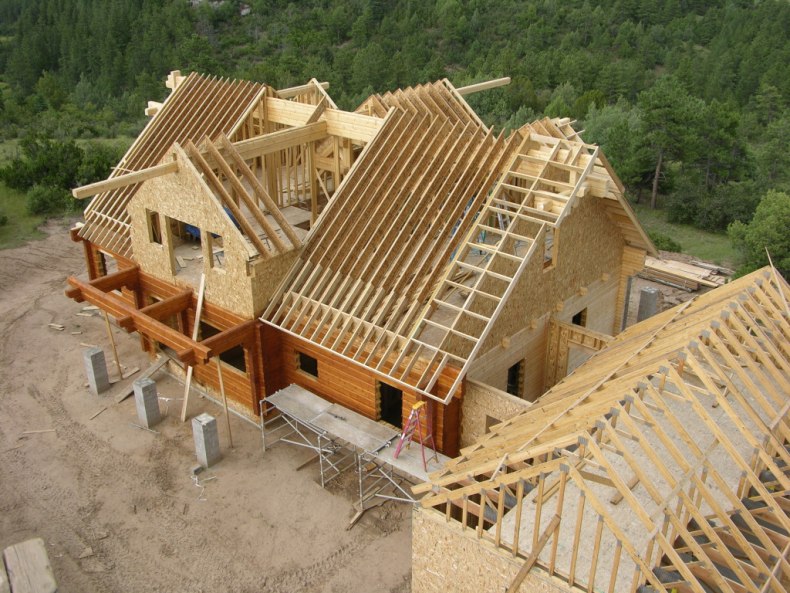

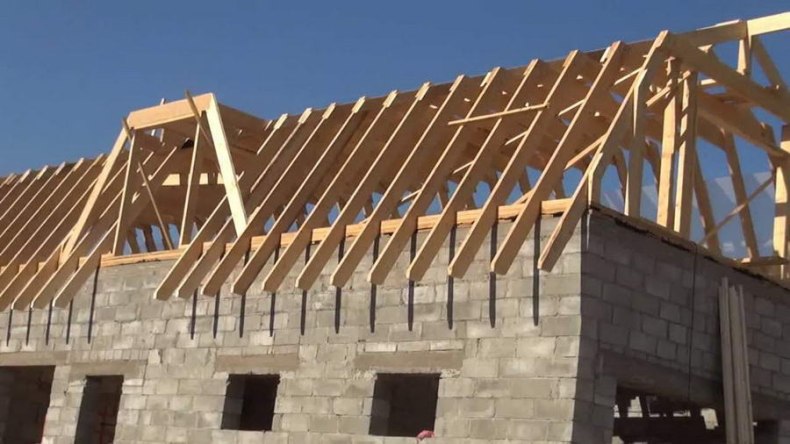

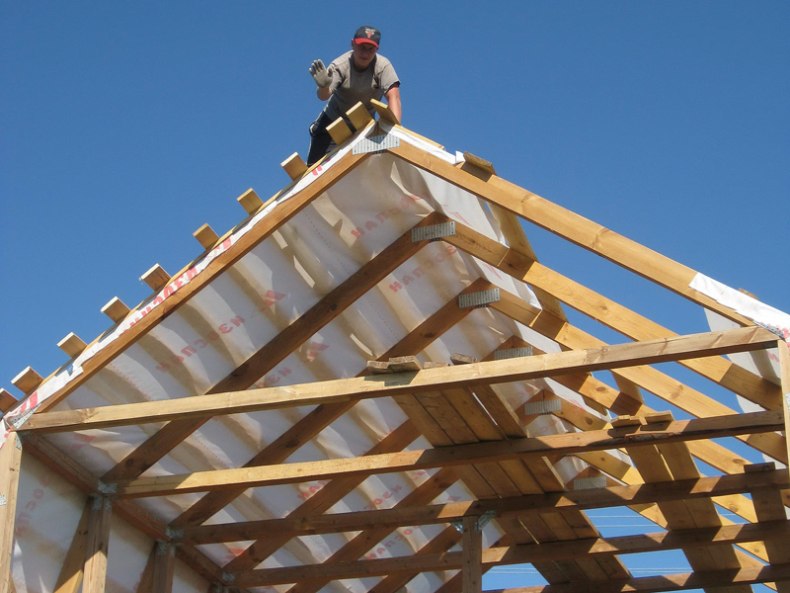

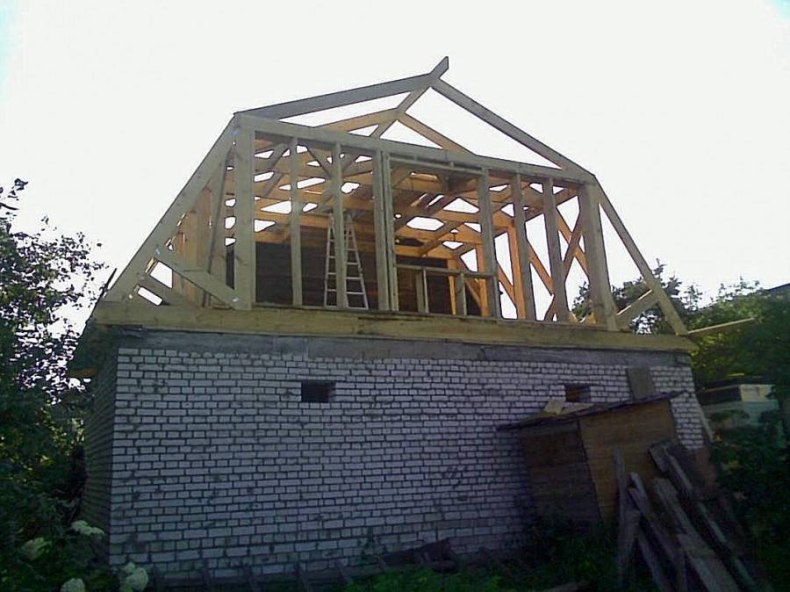

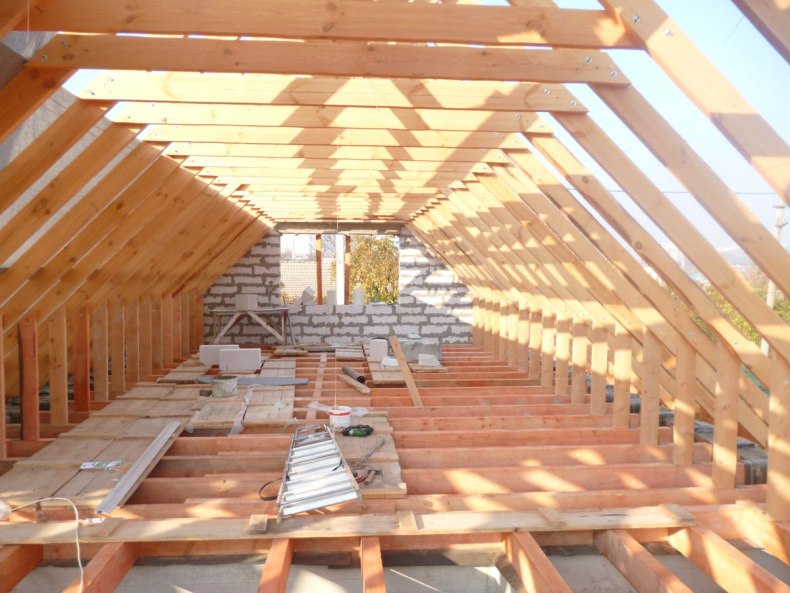

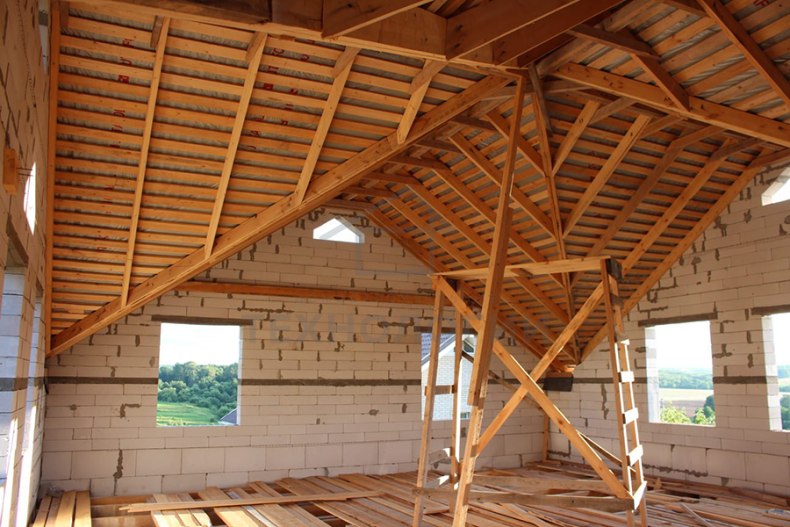

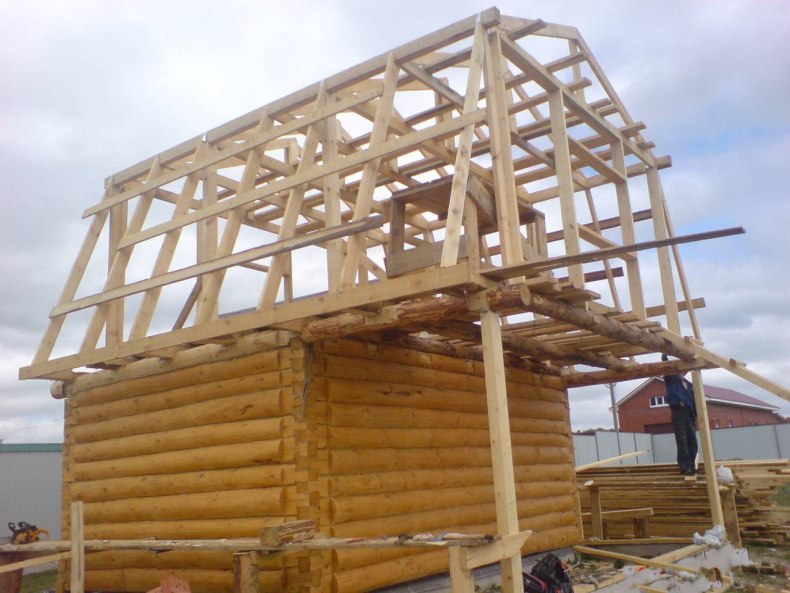

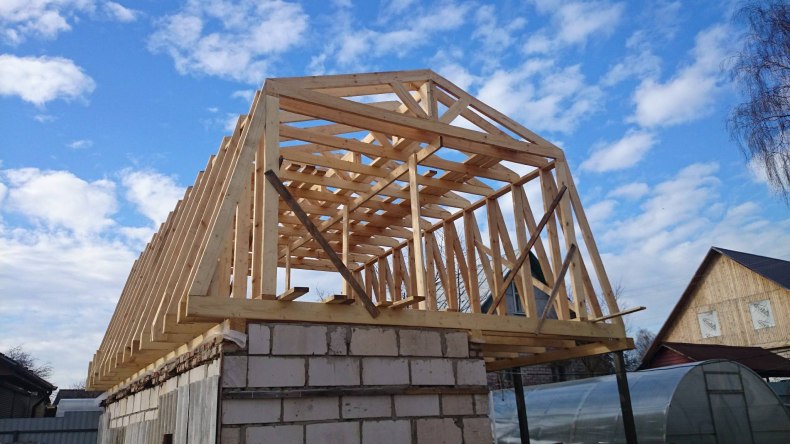

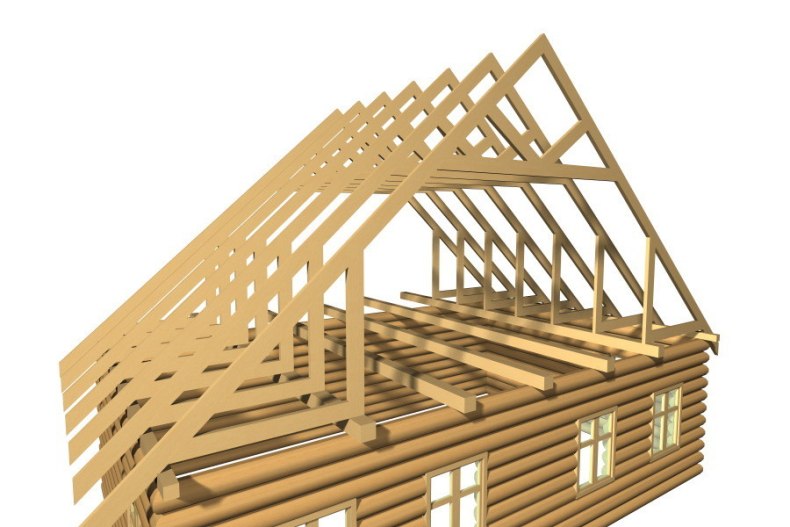

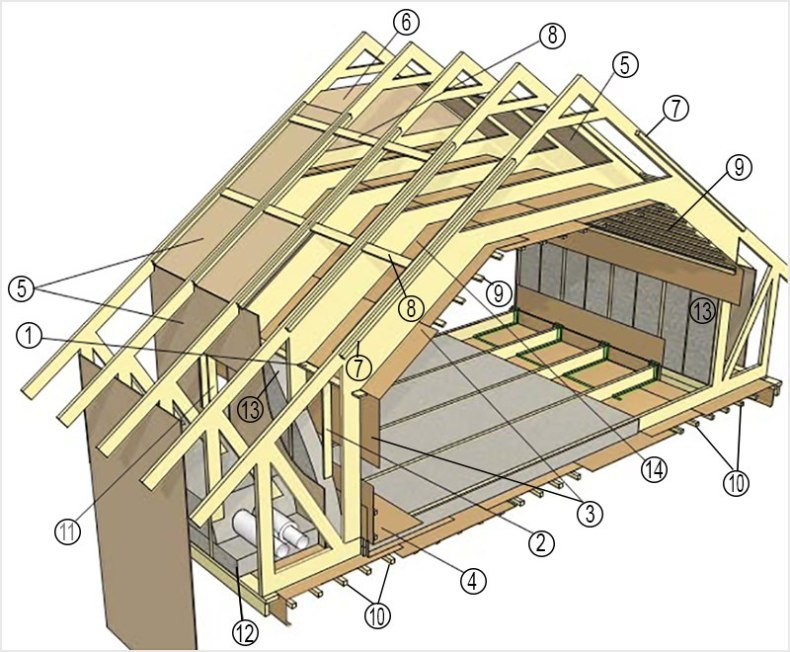

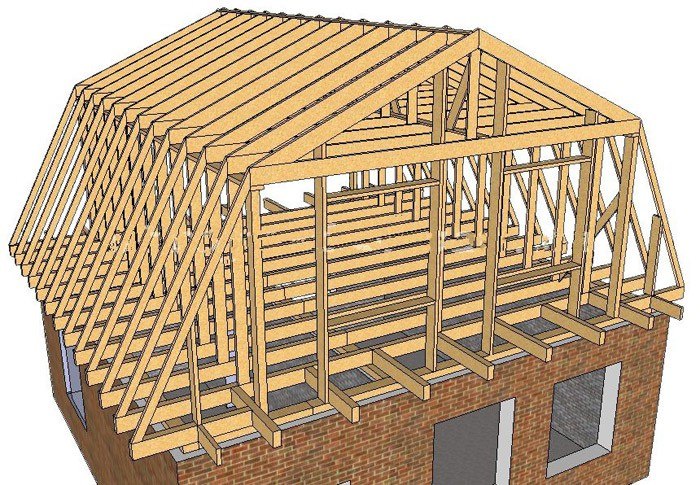

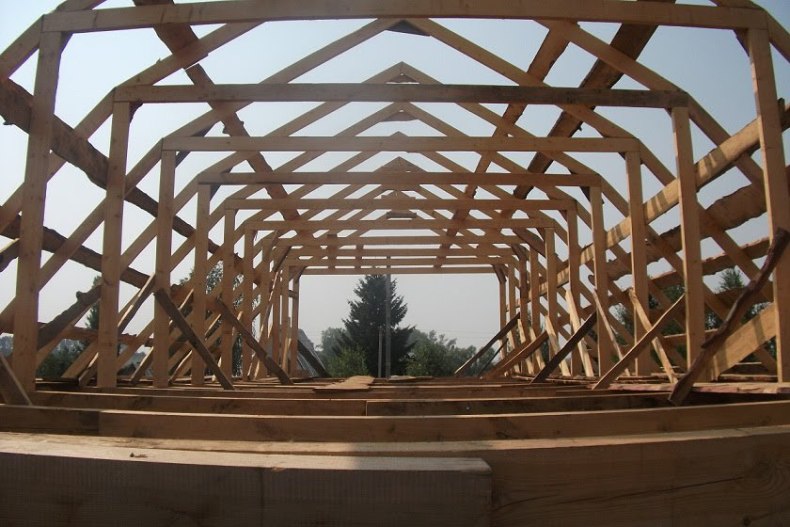

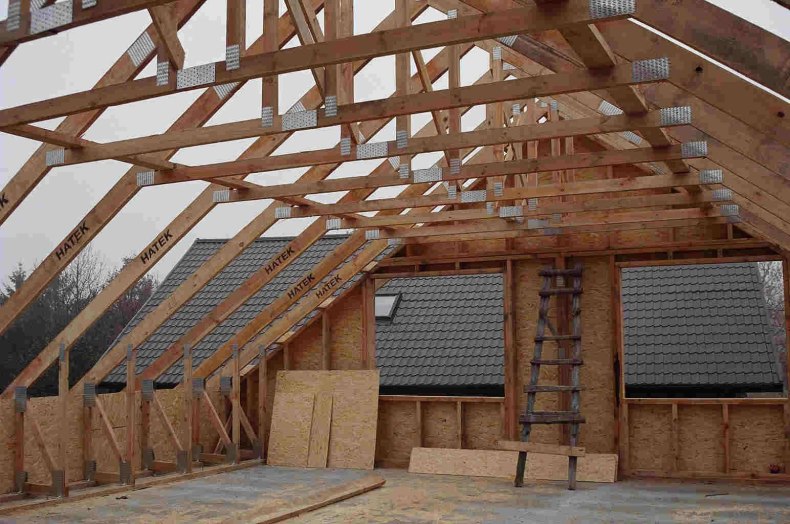

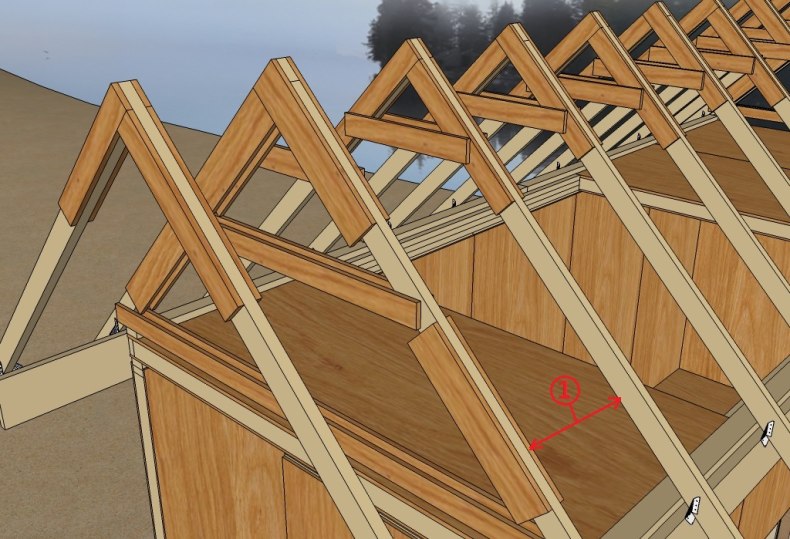

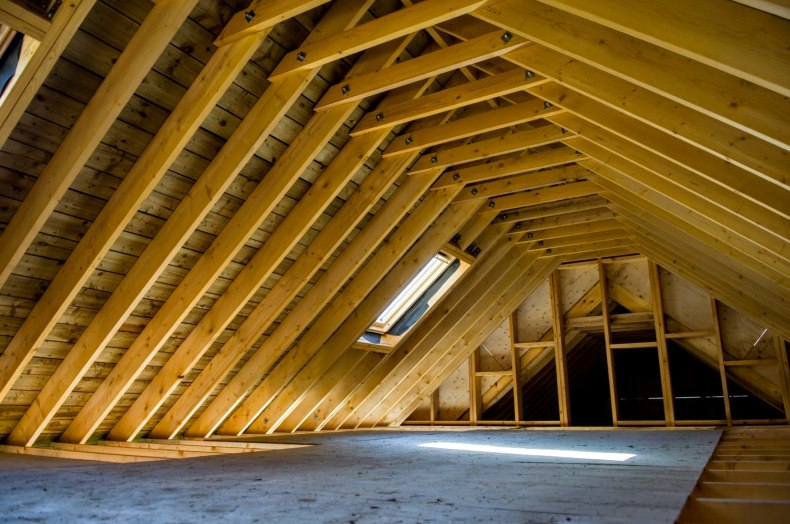

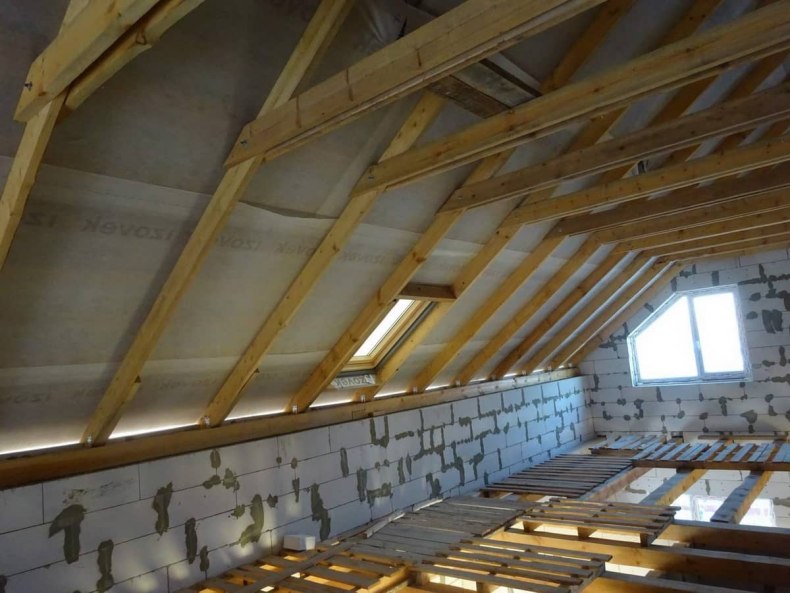

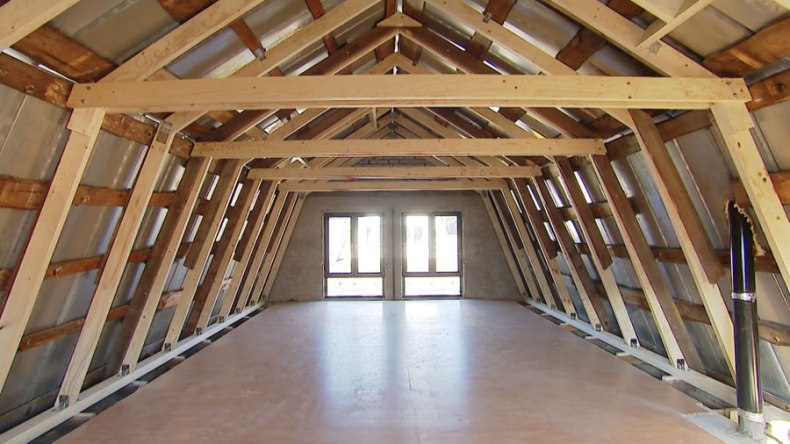

Фото устройства стропильной системы мансардной крыши
