Установка стропил на односкатной или двухскатной крыше своими руками. Правильный расчет длины, метода крепления и установки

Инструкция по монтажу стропил

Строительство крыши начинается с каркаса. Он не только поддерживает крышу, но и определяет дизайн крыши, чердачное пространство, сводчатый потолок и возможности слухового окна.

У вас есть два основных варианта конструкции крыши — фермы и стропила.

В то время как многие опытные строители предпочитают готовые стропильные фермы из-за их удобства и рентабельности, отдельные стропила, возможно, имеют больше смысла для небольших и нестандартных конструкций.

Особенности монтажа стропил

Стропила позволяют сэкономить на доставке и занимают минимум места для сборки. Стропила также позволяют получить максимальное пространство на чердаке после завершения конструкции.

Процесс каркаса крыши может усложниться для непосвященного, когда речь идет о крышах сложной формы, таких как шатровая, мансардная и двускатная.

Тем не менее построить стропила для основных типов крыш, таких как двускатная или односкатная, относительно несложно при наличии некоторой геометрии и столярных ноу-хау.

В этой статье представлены пошаговые инструкции по измерению, обрезке и установке основных стропил двускатной крыши.

Единый стропильный каркас обычно состоит из трех компонентов:

  • Стропила
  • Доска коньковая
  • Стропильные шпалы

Основные термины и определения

Стропила — это диагональные элементы, которые непосредственно поддерживают настил крыши.

  • Доска коньковая. Коньковая доска служит площадкой для крепления противостоящих стропил и не обеспечивает структурной опоры.
  • Стропильная стяжка. Стропильная шпилька противостоит внешним силам, действующим на несущие стены. Поскольку стропила располагаются на стеновых плитах под углом, они оказывают горизонтальное воздействие на внешние стены.
  • Стропильные стяжки, которые часто используются в качестве потолочных балок, не позволяют этим горизонтальным силам вызывать «блин» стен.

Инструменты, необходимые для возведения стропил

Чтобы построить стропило, соберите оборудование из следующих материалов:

  • Пиломатериалы
  • Рамочный квадрат или скоростной квадрат
  • Карандаш
  • Пила
  • Рулетка
  • Молоток и гвозди или пистолет для гвоздей
  • Хотя бы один помощник
  • Строительный калькулятор (по желанию)

Инструкция по монтажу стропил

Знайте свои измерения. Прежде чем что-либо вырезать, вам понадобится длина пролета, подъема, прогона и длины линии каркаса крыши.

  • Пролет: длина между внешними несущими стенами
  • Подъем: высота конька крыши от центра пролета.
  • Бег: половина пролета
  • Линия: «гипотенуза» треугольника, как на диагональном расстоянии от внешней стены до центра конька вдоль стропила.

Размеры пролета и участка зависят от размеров стены. Прежде чем можно будет установить крышу, стены должны быть на месте. В свою очередь, у вас уже должен быть диапазон и измерения, над которыми нужно работать.

С другой стороны, размеры подъема и линии зависят от уклона вашей крыши.

Определите уклон кровли

Уклон крыши определяет углы, под которыми вам нужно обрезать стропила, а также их длину.

  • К счастью, вы можете определить уклон крыши с помощью простого уравнения — подъем, разделенный на пробег.
  • Например, если ваше стропило поднимается на 15 см через каждые 27 см дюймов пробега, уклон вашей крыши будет составлять 6:12.

Возможно, вам придется проконсультироваться со строительными нормами и правилами, чтобы убедиться, что уклон вашей крыши соответствует требованиям, предъявляемым к планируемому кровельному материалу.

Например, Международный жилищный кодекс требует уклона кровли не менее 2:12 для битумной черепицы. Чем ниже, тем ниже, и вам нужно будет использовать плоский кровельный материал в соответствии со стандартами.

Подъем и линейные измерения

Как только вы определитесь с уклоном крыши, вы сможете определить размеры подъема и линии.

  • Помните, что вы уже должны знать пробег крыши. В ручную вы можете создать пропорцию между фиксированным уклоном крыши (подъем за пробегом, например, 6:12) и фактическим пролетом крыши, чтобы найти недостающее значение (фактический подъем).
  • Определив свой подъем и бег, вы можете затем рассчитать измерение линии (гипотенузы треугольника), используя теорему Пифагора.
  • Если вы не уверены в своих математических навыках, подрядчик может использовать строительный калькулятор с функцией стропила, чтобы ускорить процесс.

Независимо от длины линии, вы должны учитывать ширину коньковой доски, которая будет проходить между противоположными стропилами. Если ваша коньковая доска — это доска толщиной 5 см, вычтите 0,5 см длины линии из каждого стропила.

Покупка материалов для стропил

Перед покупкой пиломатериалов для обрамления кровли следует учесть две вещи:

  • Какой длины должны быть доски?
  • Сколько кадров мне нужно?

Длина доски

Определив все размеры, мы знаем, что не стоит покупать пиломатериалы короче требуемой длины. Мы рекомендуем использовать пиломатериалы как минимум на фут длиннее, чем ваши окончательные размеры, плюс свес стропил, чтобы обеспечить достаточно места для разрезов.

Источник  https://materialyexpert.ru/

Сколько кадров

Существует 2 метода строительства каркасов.

  • Максимальное количество рам, но слабый пиломатериал
  • Минимальное количество рам, но прочнейший брус

Например, самое широкое стандартное расстояние между стропилами составляет 60 см по центру, что означает установку нового стропильного полотна через каждые два фута вдоль стен.

Поскольку у вас меньше стропил, поддерживающих крышу, пиломатериалы должны быть прочнее.

  • Прочность пиломатериалов зависит от породы, сорта и размеров пиломатериалов. Вместо того чтобы самостоятельно взвешивать все эти переменные, Американский совет по древесине предоставляет таблицы, в которых указаны максимально допустимые пролеты пиломатериалов хвойных пород стандартных размеров при нормальных нагрузках в зависимости от расстояния между стропилами.
  • Проверив пиломатериалы, вы сможете рассчитать, сколько досок вам нужно.

Если вы используете стропила 2 на 6, ваша коньковая доска должна быть 2 на 8, чтобы она проходила по всей длине здания плюс свес. Если ваше здание слишком длинное, возможно, вам придется соединить два куска коньковой доски вместе.

При необходимости не забудьте про стропильные и воротниковые стяжки.

Как всегда, для учета ошибок следует заказывать больше пиломатериалов, чем необходимо.

Обозначьте разрезы

У нас есть пиломатериалы. Пришло время распилить наши стропила.

Вам нужно сделать пять разрезов для обычного стропила.

  • Отрезы отвеса: в месте соединения стропила с коньковой доской
  • Отрез хвоста: нижний конец стропила, устанавливающего карниз крыши.
  • Птичья пасть: там, где стропила встречается с верхней пластиной стены
    • Вырез сиденья
    • Каблук вырез
  • Обрез фасции: укорачивание нижнего конца стропила для размещения фасции и софита, если необходимо

Начните с обрисовки отвеса. Для этого вам нужно указать угол среза, следуя заранее заданному уклону крыши. Для этого используйте используйте рамочный угольник.

Мы объясняем этот процесс с помощью кадрирующего квадрата. С помощью этого инструмента можно использовать ступенчатые калибры, которые обеспечивают единообразие измерений.

Использование кадрирующего квадрата

Длинное плечо обрамляющего квадрата называется «клинком». Короткая рука называется «языком».

Тут мы рассмотрим вырезы для крыши шесть на двенадцать.

  • Проведите линию по внешнему краю язычка — это отметка отвеса.
  • Начиная с этой линии, измерьте длину стропила, пока не достигнете длины линии.
  • Как только вы достигнете необходимой длины стропила, сделайте такой же угол с квадратом обрамления, как и для отвеса — это отметит вырез на пятке рта птицы.
  • Переверните рамный квадрат, держа его перпендикулярно линии рта птицы.
  • Совместите размер лезвия в нижней части стропила с шириной вашей настенной пластины и проведите по направлению к линии среза пятки — это отмечает посадочный срез пасти птицы.
  • За пастью птицы находится стропильный хвост. Измерьте свой выступ.
  • На этом этапе отметьте разрез хвоста параллельно отвесу и пятке.

Сделайте надрезы

Теперь, когда вы отметили свои линии, вы можете сделать пропилы, чтобы сформировать первое стропило.

Вы можете легко сделать дубликаты, проследив те же пропилы на исходном стропиле.

Установите стропила

Для масштабных работ лучше прихватить себя помощников, чтобы устроить начальные стропильные доски с коньковой доской.

  • Создайте скобу для коньковой доски, прибив доску размером 2 на 4 в центре стены с фронтоном. Доска должна быть выше стены и крыши вместе взятых.
  • Разместите коньковый брус поперек стен или стропила перпендикулярно плану стропил.
  • Об оприте стропила вдоль внешних стен коньками вверх. Это даст вам легкий доступ к ним на крыше.
  • Поднимите стропила с фронтона и вбейте в них один гвоздь. Убедитесь, что вырез на пятке соответствует настенной пластине.
  • Прислоните друг к другу прибитые стропила. Ничто не поддерживает их от падения, поэтому ваш помощник может удержать их на месте.
  • Подойдите к другому концу коньковой доски, прибейте два противоположных стропила к их соответствующим стропильным стропилам и прислоните их друг к другу, как вы это делали со стропилами на фронтальном конце.
  • Поднимите один конец коньковой доски до места встречи двух стропил.
  • Прибейте стропила к коньковой доске.
  • В начальном ряду стропил проденьте коньковый брус между двумя стропилами, прибив их гвоздями.

На данный момент у этих двух общих стропил достаточно поддержки, чтобы они могли стоять самостоятельно. Убедившись, что они расположены правильно, прибейте оставшиеся стропила к коньковой доске.

Если стропила надежно закреплены, вы можете установить хомуты, прогоны, раскосы и другие опоры, если это необходимо или требуется согласно нормам.

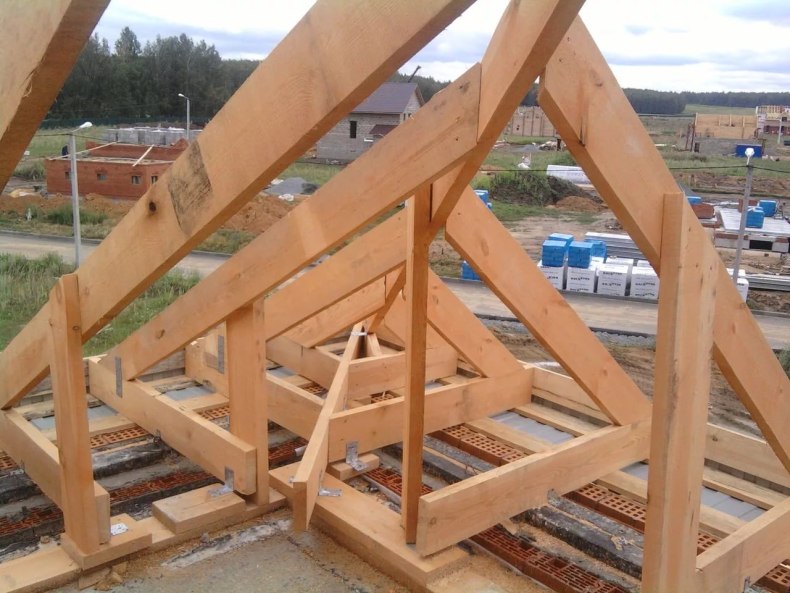

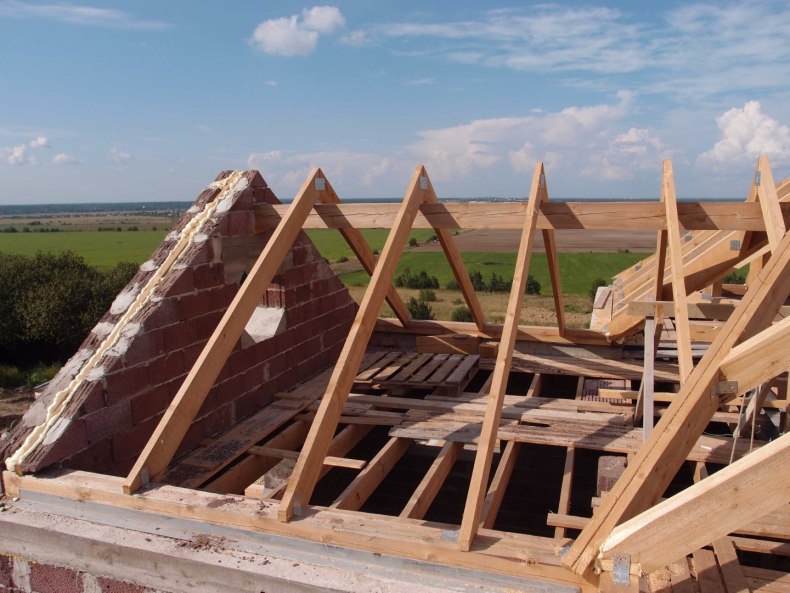

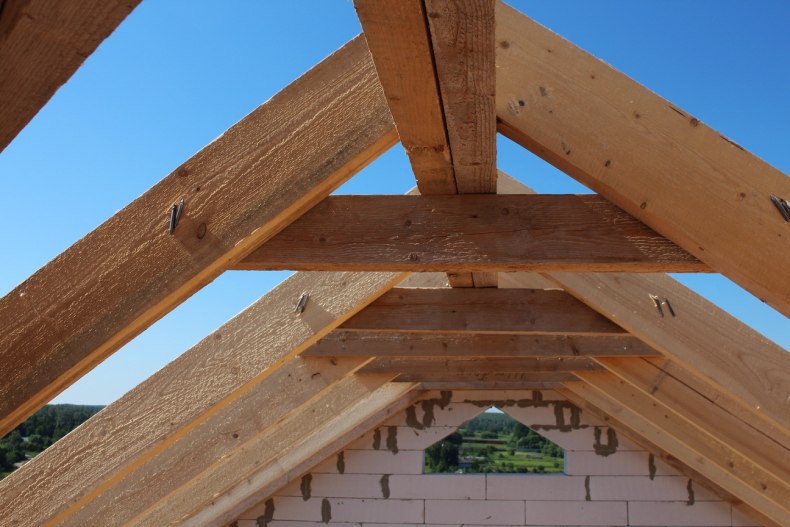

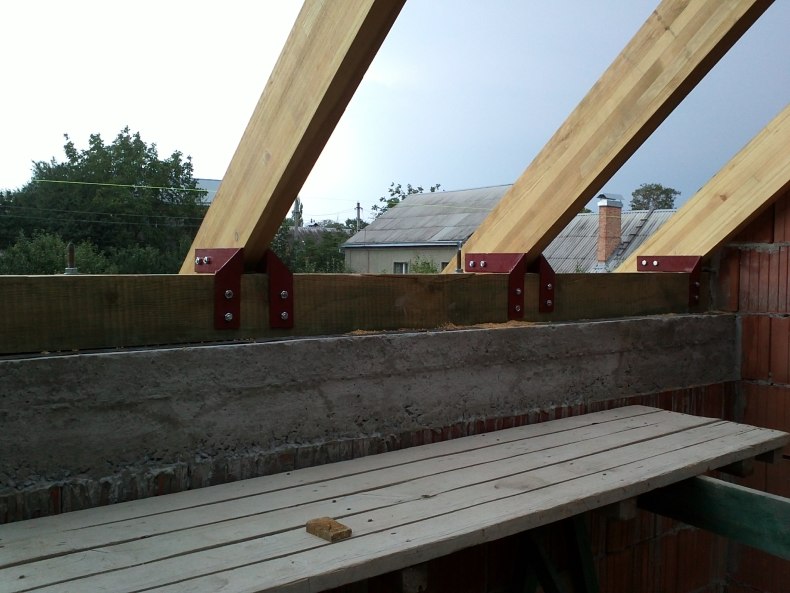

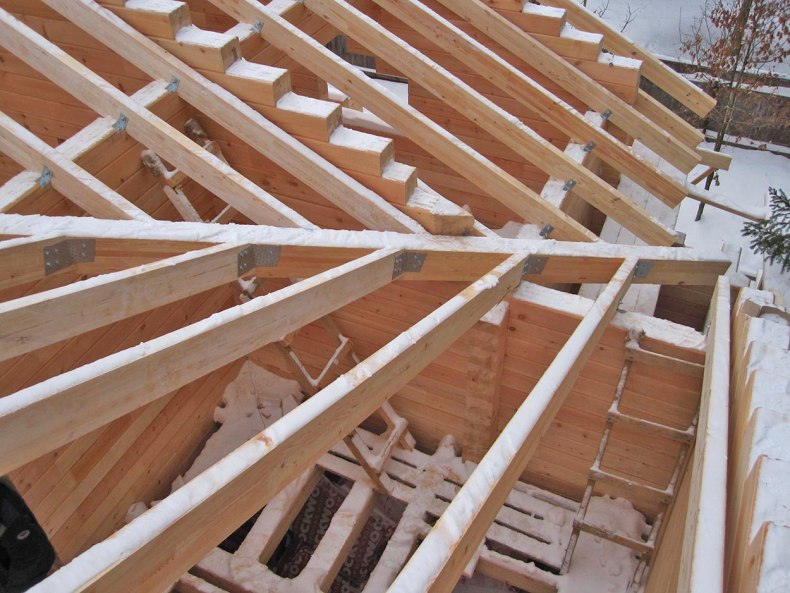

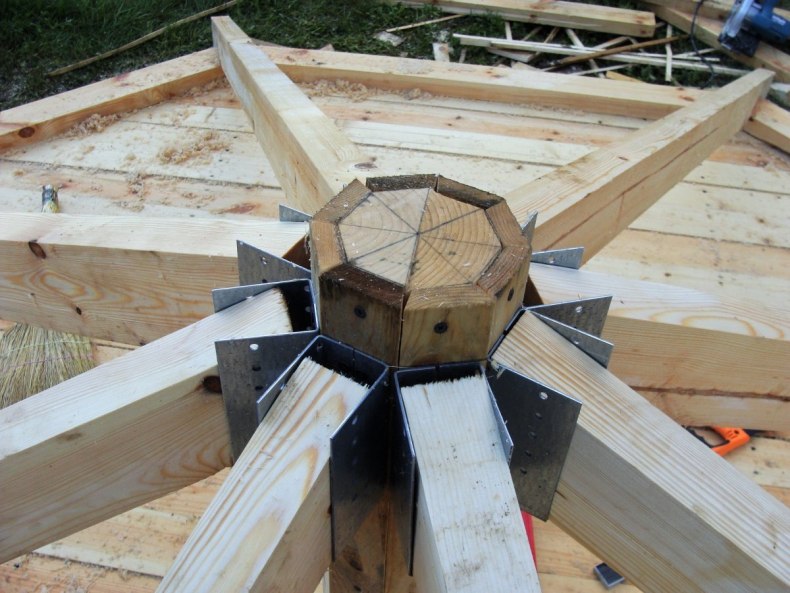

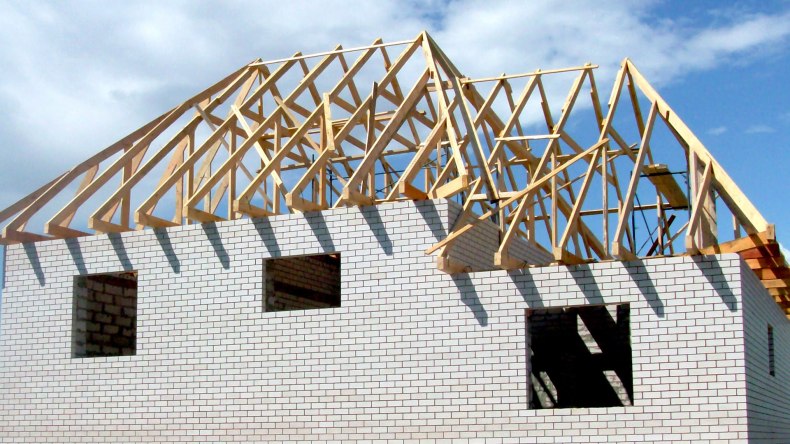

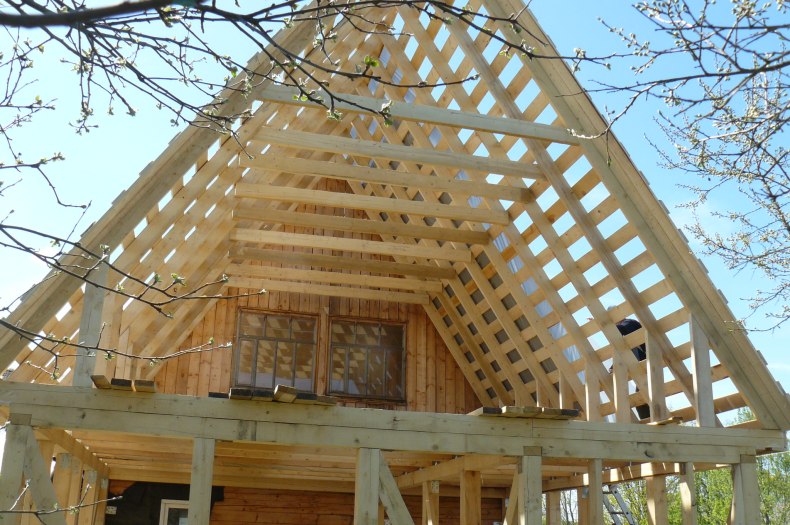

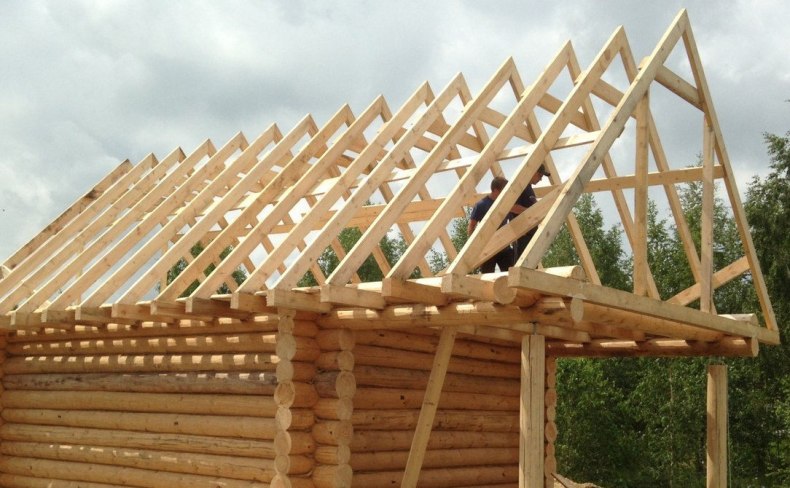

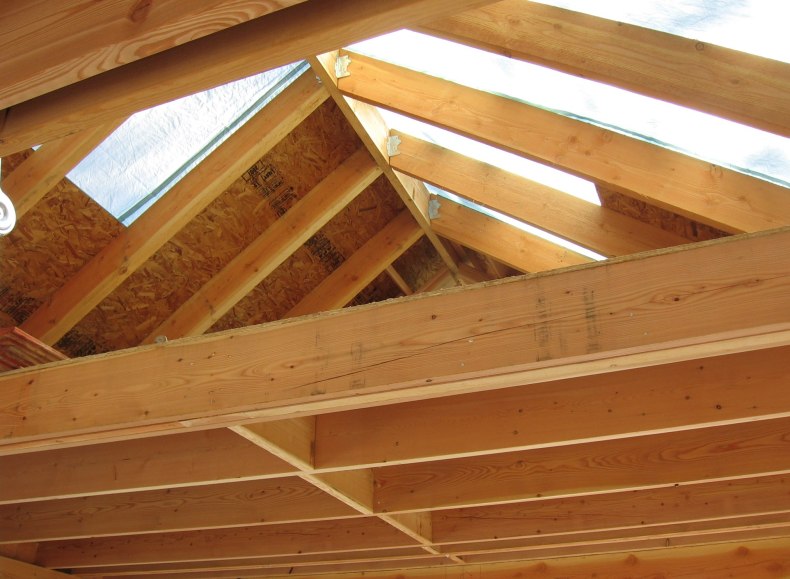

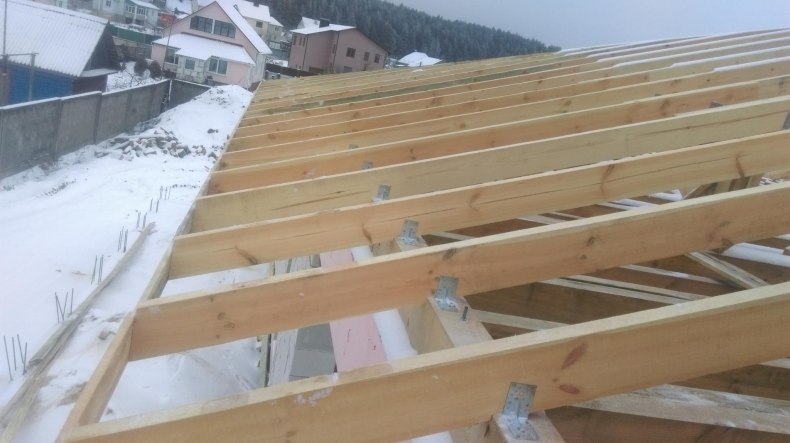

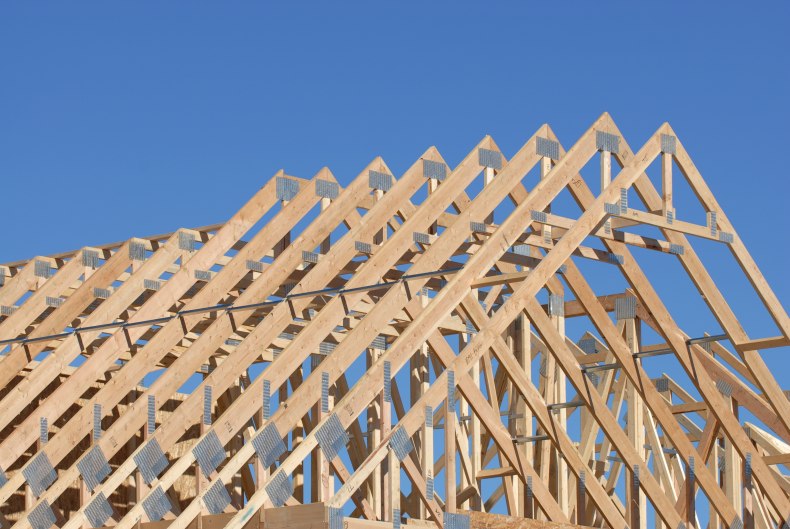

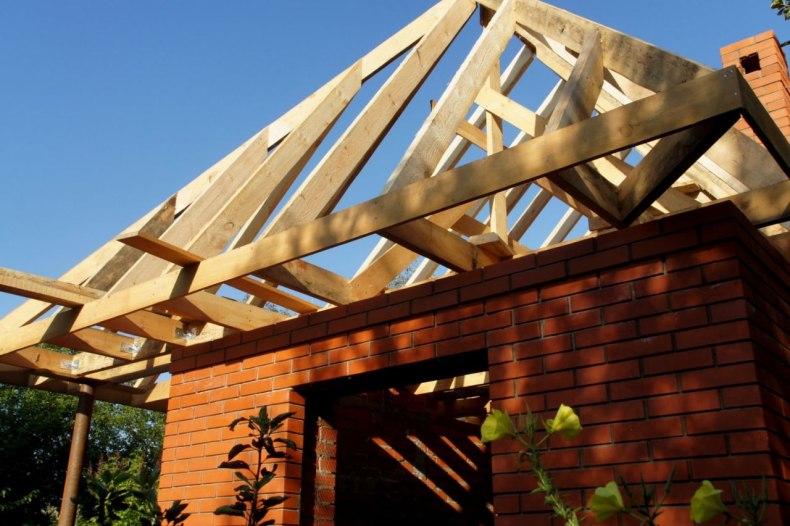

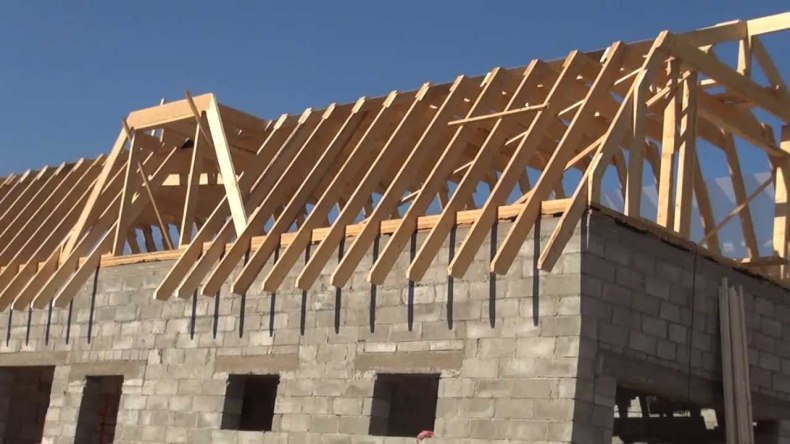

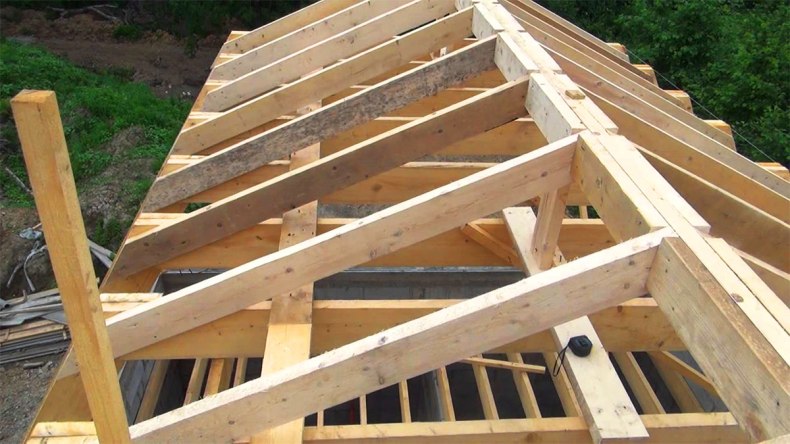

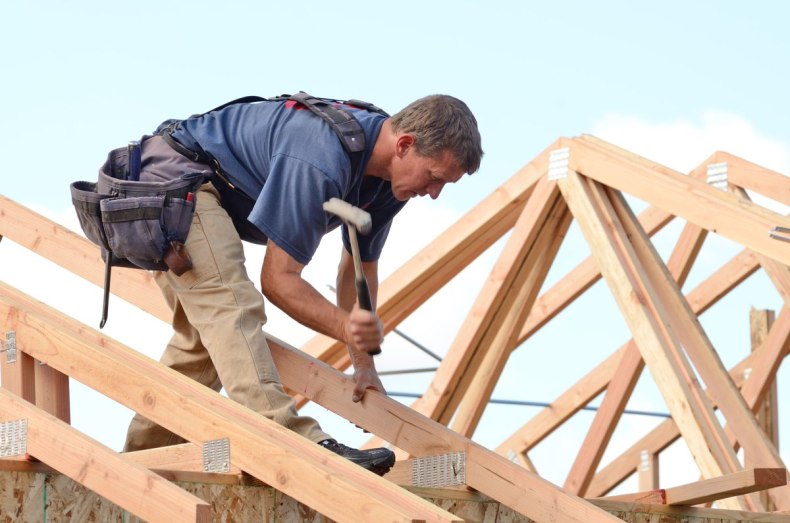

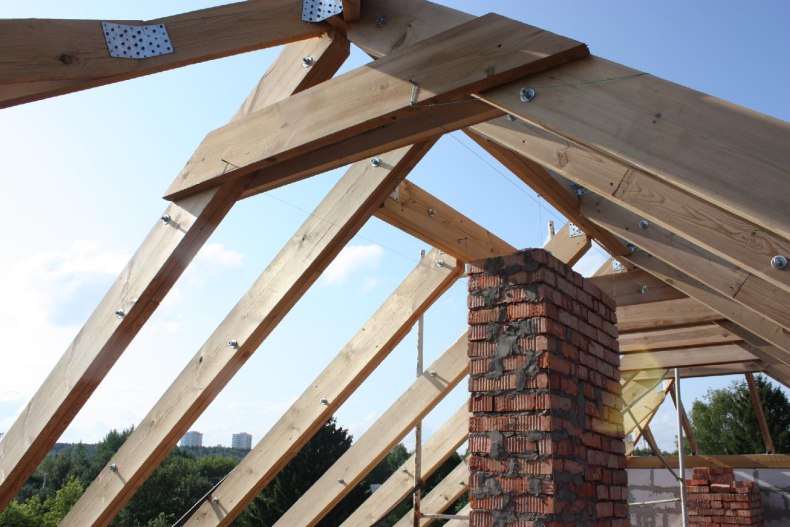

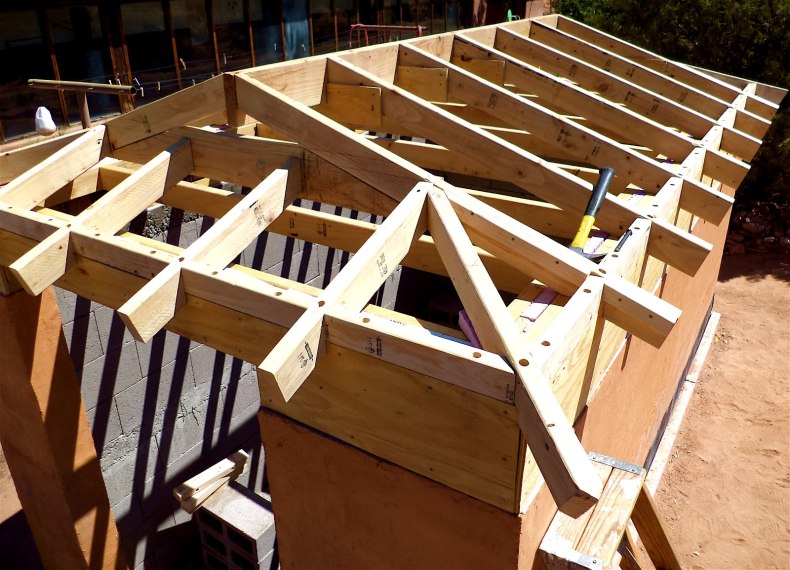

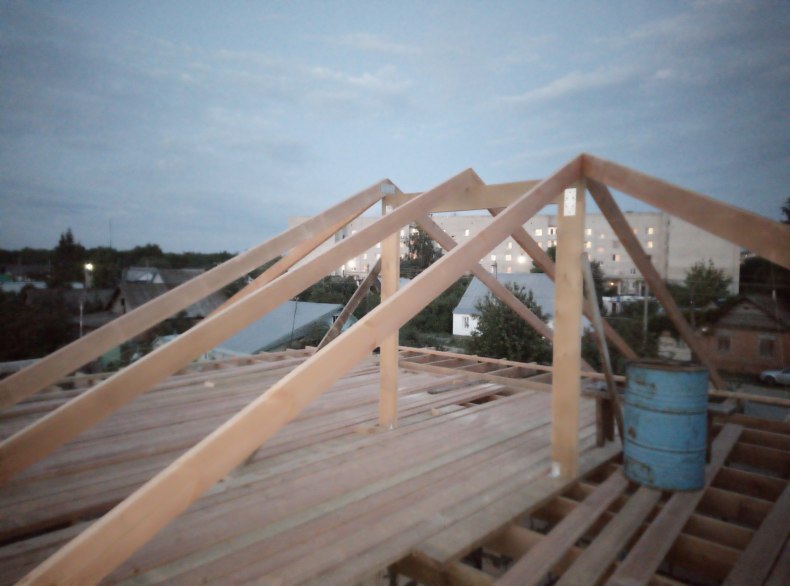

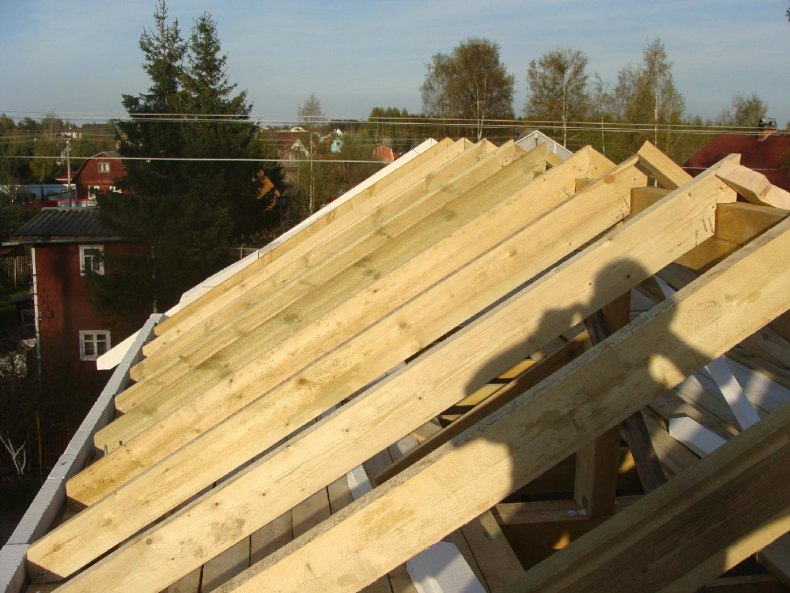

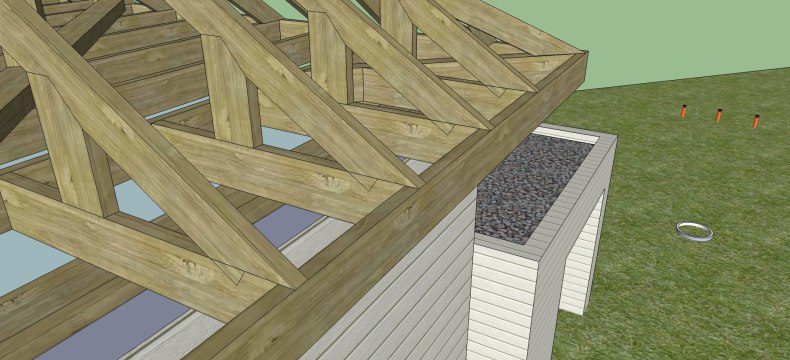

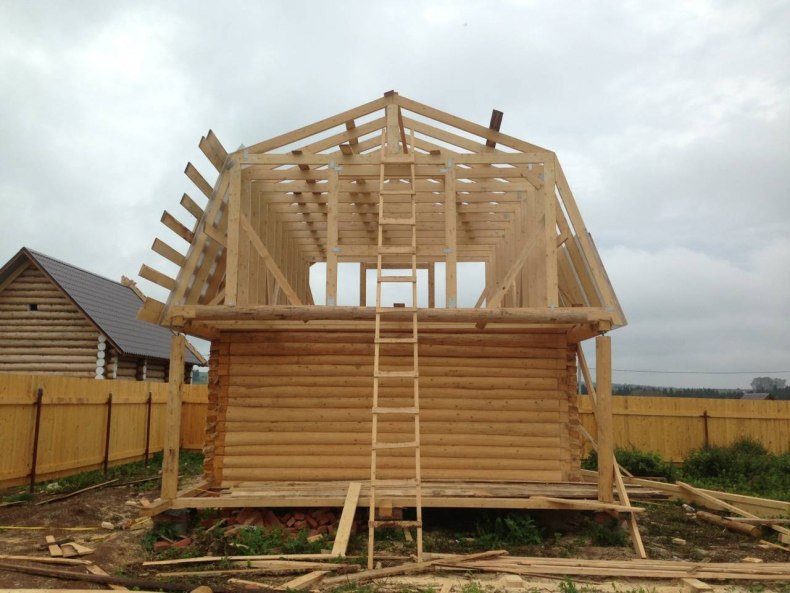

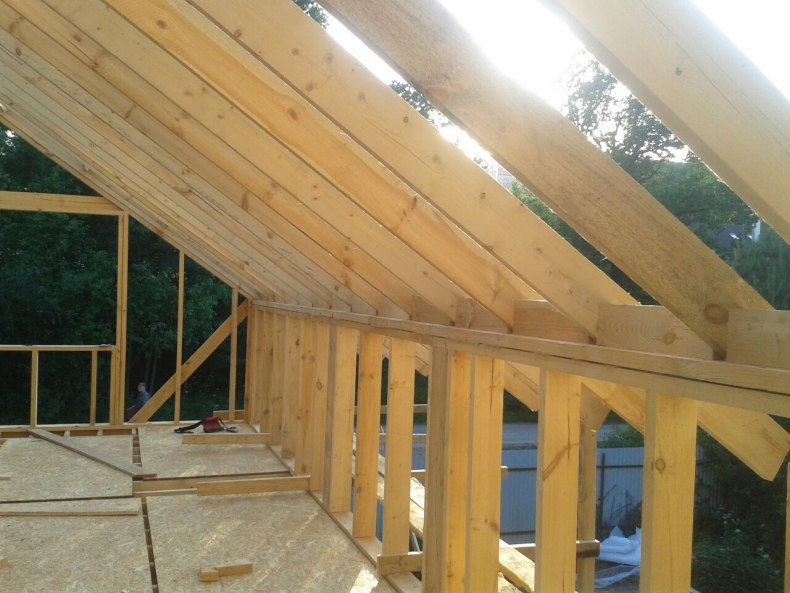

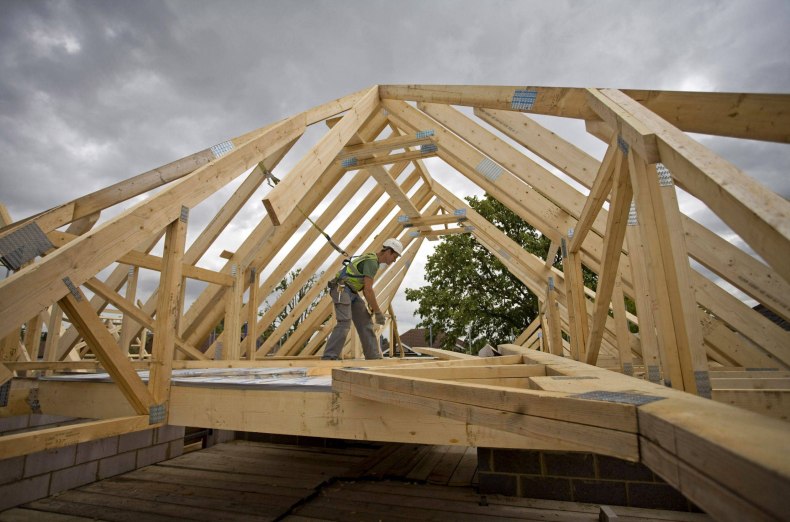

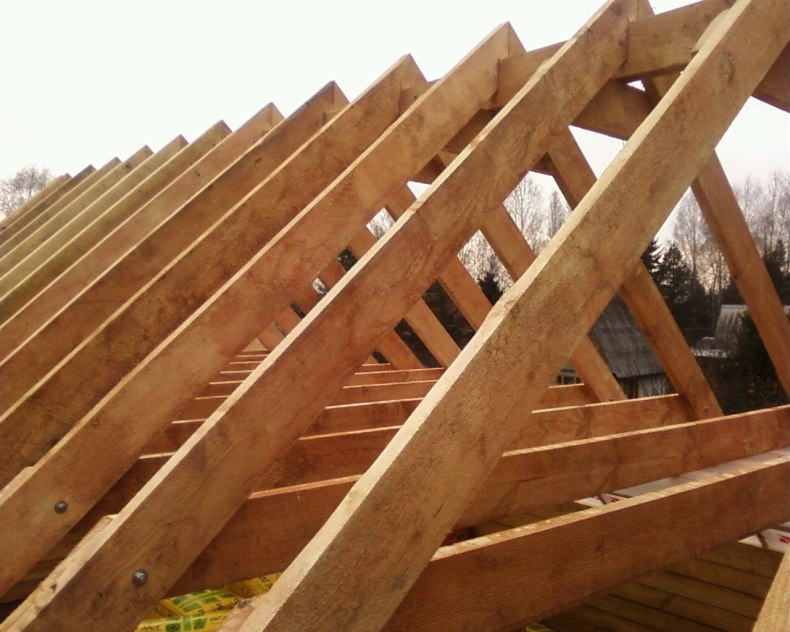

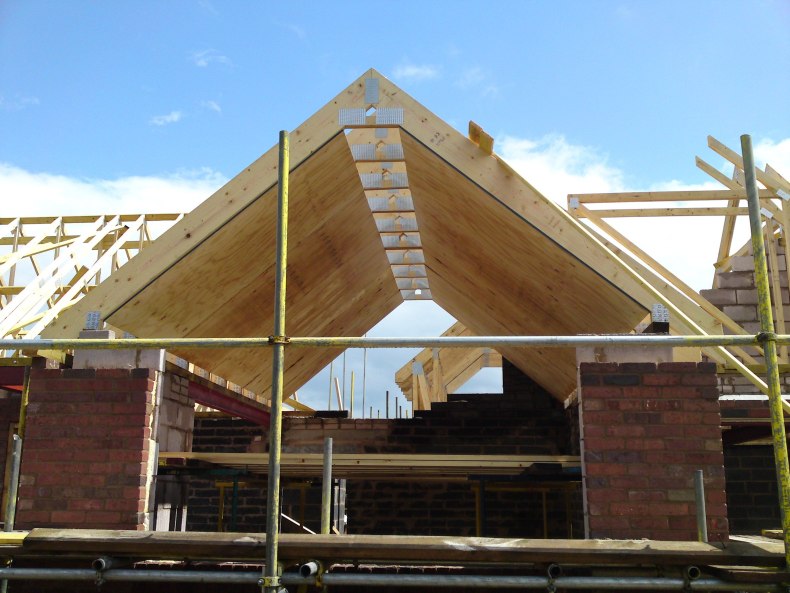

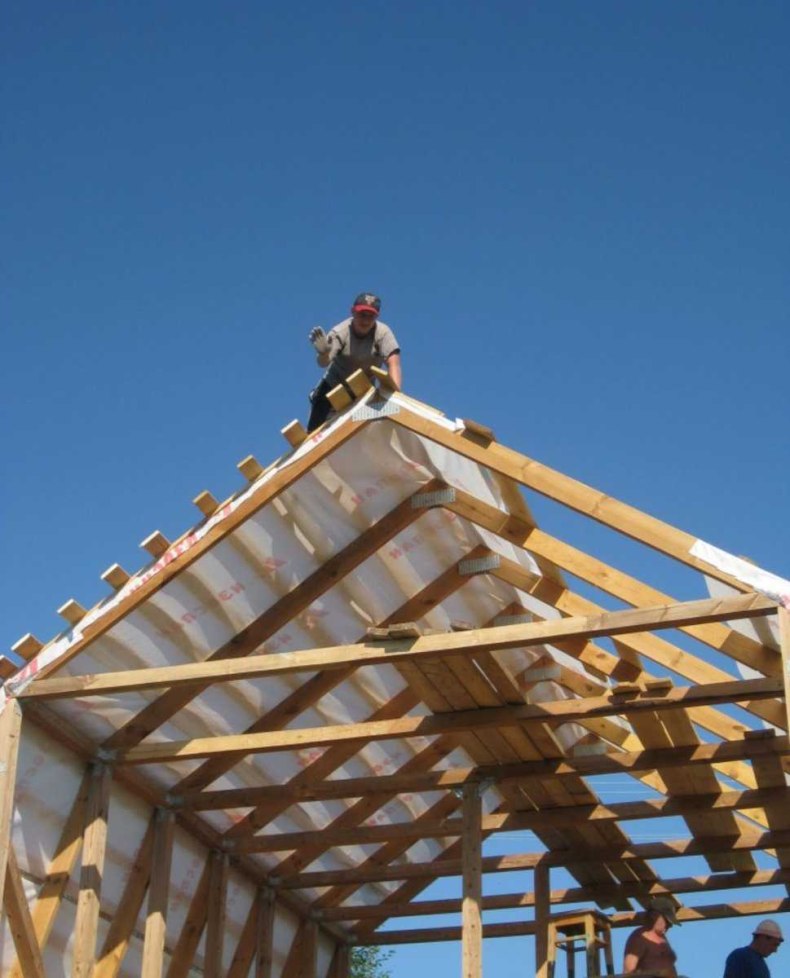

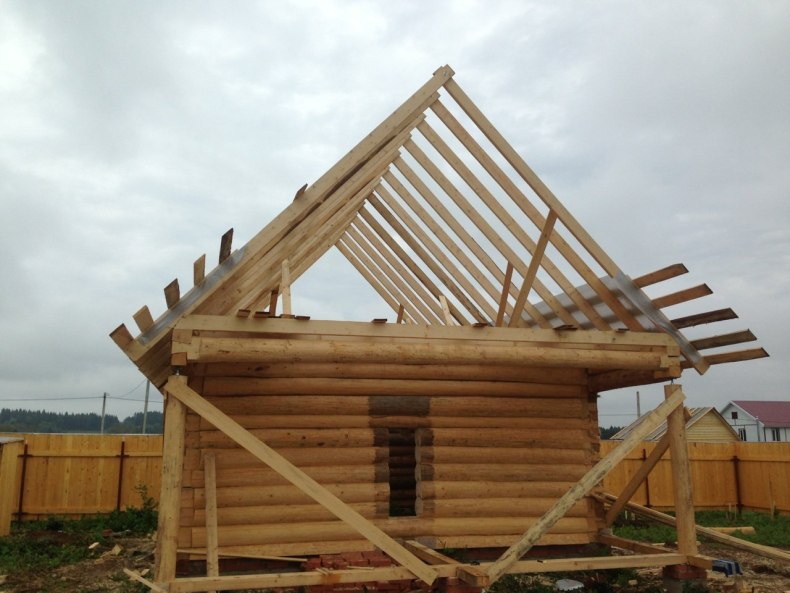

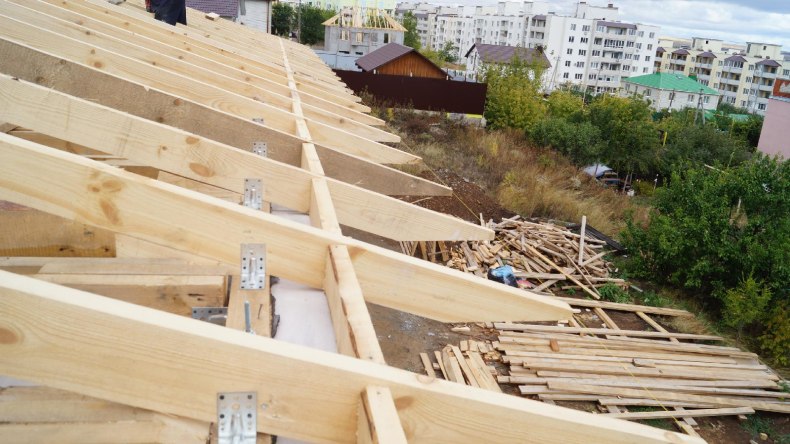

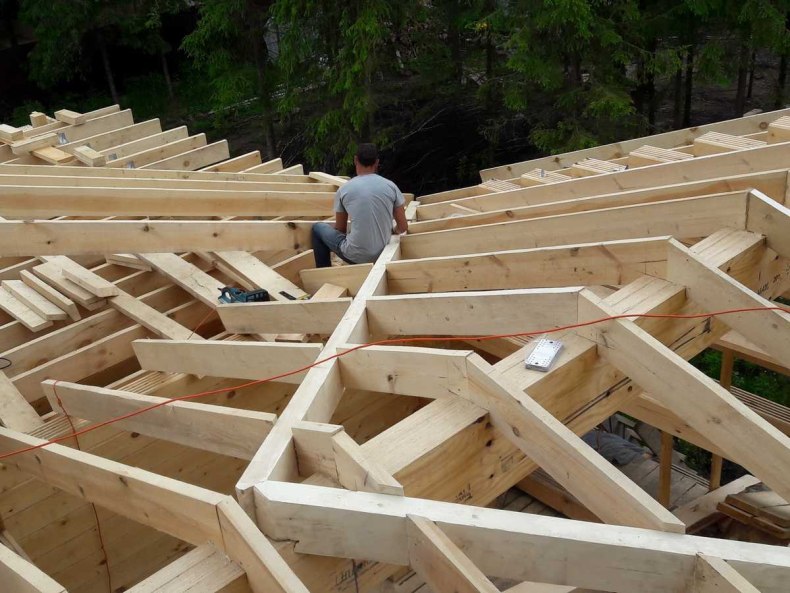

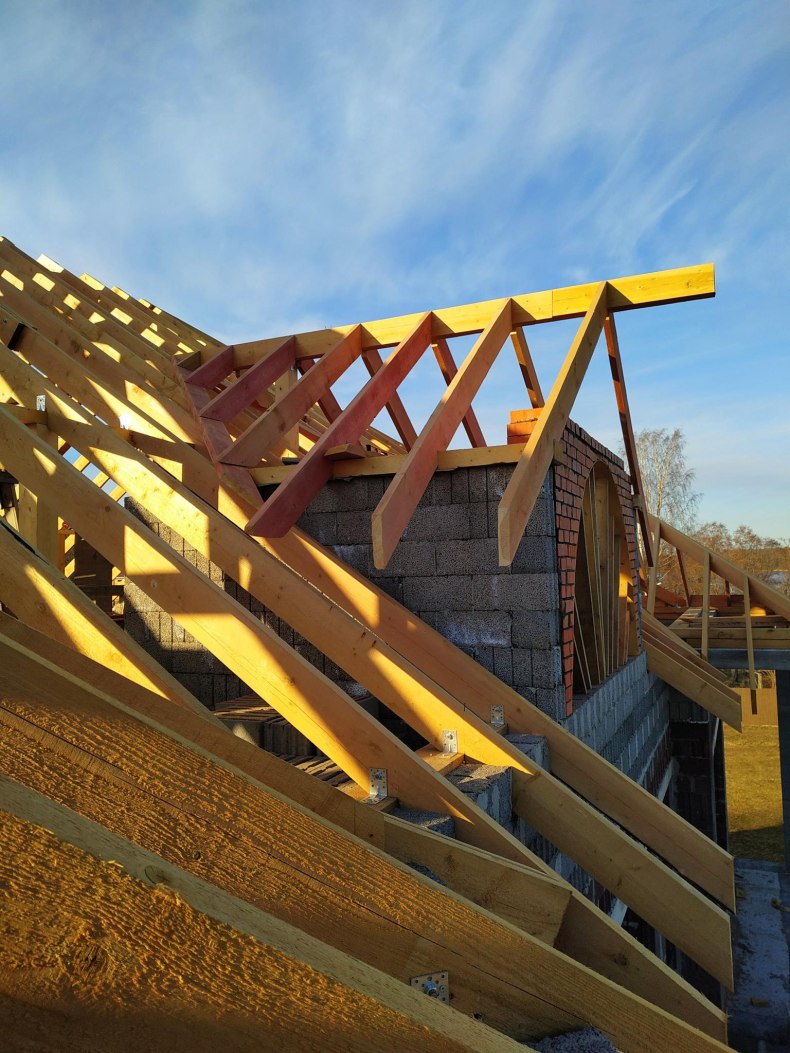

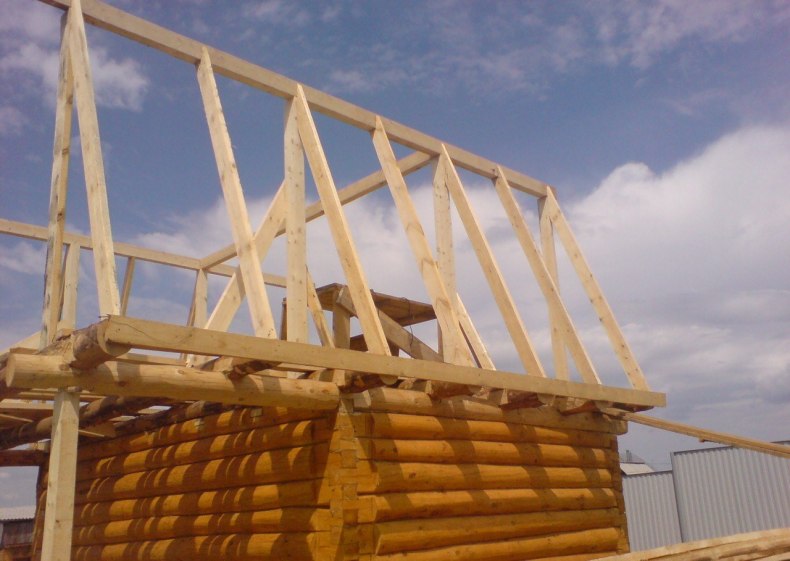

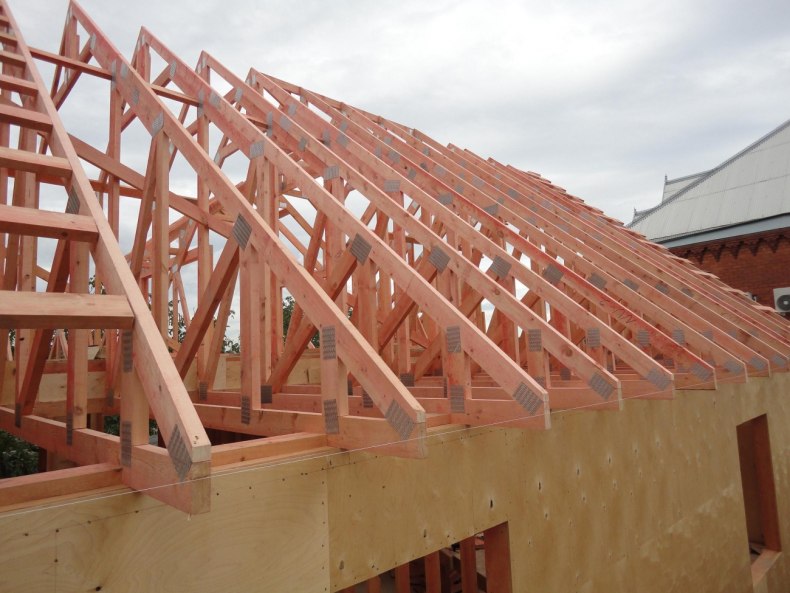

Фото установки стропил
