Четырехскатная крыша своими руками, как построить для частного дома, беседки и гаража? Чертежи и схемы с размерами, 100 фото

Для условий России такая конструкция редкое явление. Она больше подходит для заморского уклада жизни. Владельцы затевают строительство в основном, чтобы архитектура дома создавала определенное восприятие эффектного стиля. Такое сооружение выглядит необычно. Выгодно отличается от привычных домов.

Если крыша возводится по всем правилам собственными силами, она имеет немало преимуществ в условиях сурового климата.

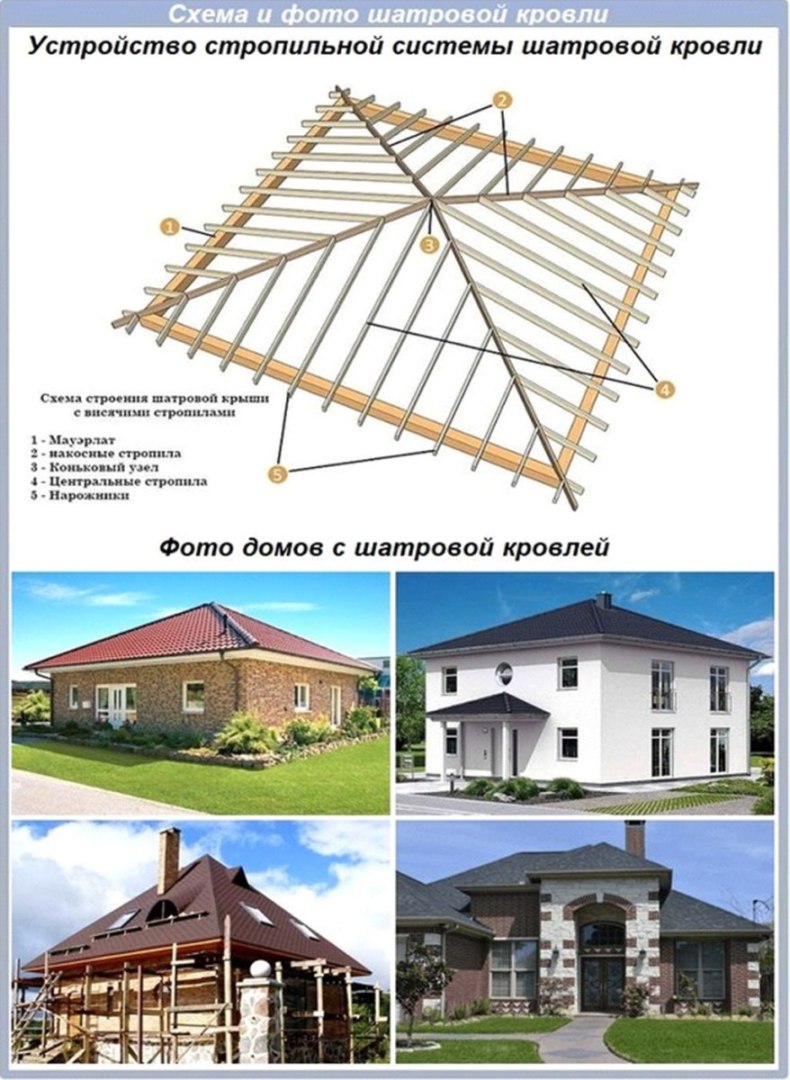

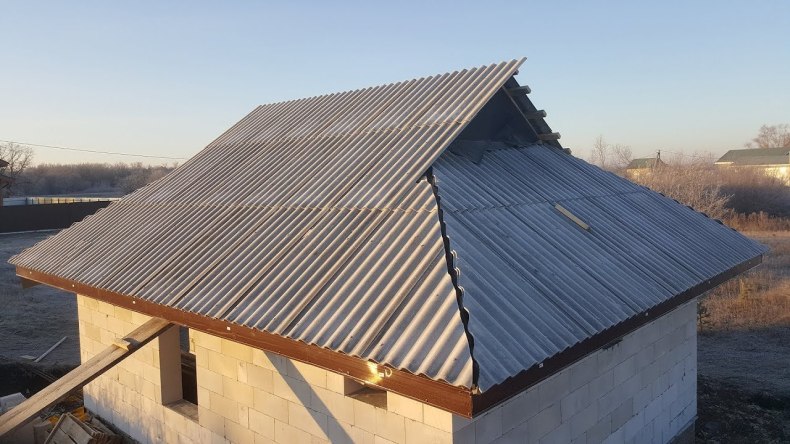

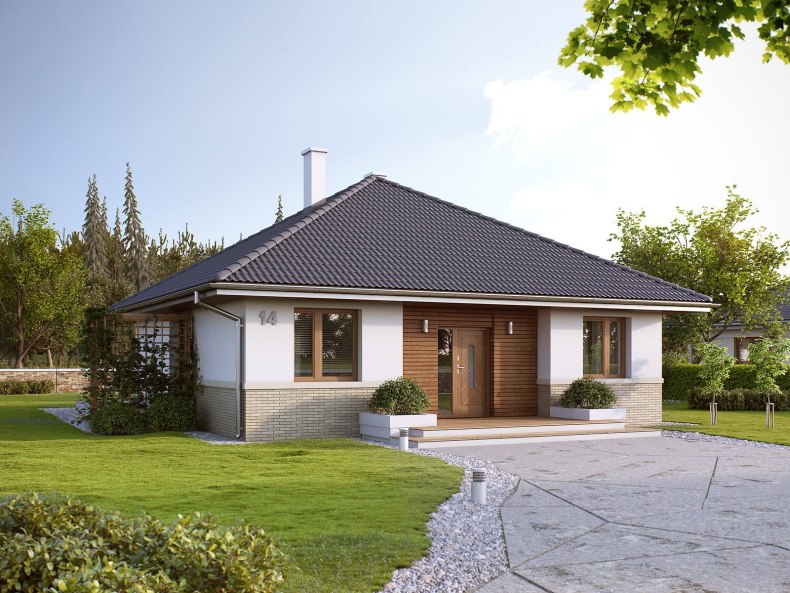

Скаты конструкции выполнены как треугольники с равными боковыми сторонами. Вершины сведены в одном месте. Когда сверху она смотрится как квадрат, ее называют шатровой. Прямоугольник обозначает вальмовое сооружение, так как ее стороны похожи щипец – вальмы.

У голландского варианта классическое сочетание всех скатов. Обе конструкции имеют поверхность в виде скатов трапециевидной формы. Они расположены с наиболее длинных сторон. С обеих коротких сторон располагаются треугольные скаты. Крыша получается устойчивой к воздействию снега и ветра.

Шатровая форма по сравнению с ними смотрится не настолько эстетично.

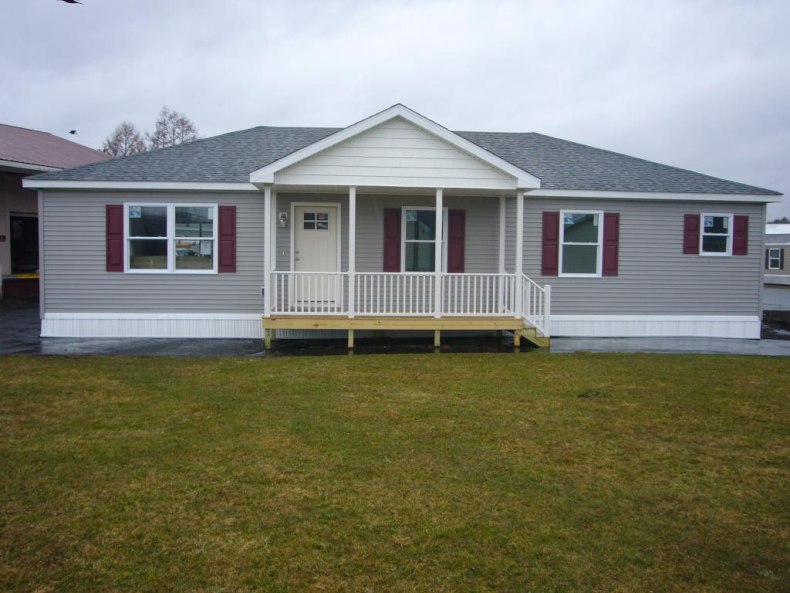

Виды четырехскатной крыши

Обычно для возведения требуется установка стропил с накосом общим количеством четыре. Это опорные основы, расположенные по диагонали к углам здания от пары вершин скатов.

Крыша полувальмовая может быть двух разновидностей:

  • Боковыми скатами может быть срезана исключительно верхняя торцевая часть, образуя полувальмовый треугольник;
  • Срез проходит внизу, образуя трапецию.

Сооружение называется датским (полувальмовым).

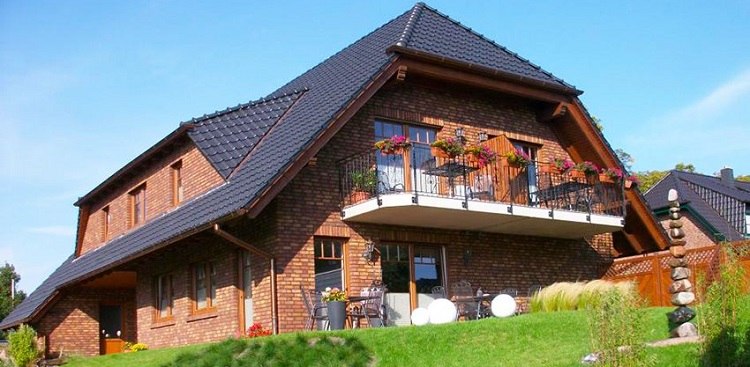

Особую устойчивость имеет голландский вариант. Здесь сочетается два ската с четырьмя. От классики ее отличает две усеченные вальмы с торцов. Если следовать правилам, то длина голландского образца отличается меньшей длиной от боковин в полтора или три раза.

Преимуществом считается возможность для обустройства мансардного оконного проема. Острого выступа нет, как у кровли с двумя скатами. Поэтому она стойко выдерживает самый сильный ветер.

  • Датская крыша строится в соответствии с традициями Европы. Вальмовая датская конструкция другая. Монтаж проводится лишь в нижней части ската с торца. Фронтон оставляется вертикально под коньком.
  • Он имеет небольшой размер. У такой конструкции есть немаловажное преимущество. В ее кровле нет мансардных оконных проемов, а значит, нет проблем с их гидроизоляцией. Кровля освещается естественным путем. Остекление устанавливается вертикально в полном объеме. Такая особенность считается модным направлением.

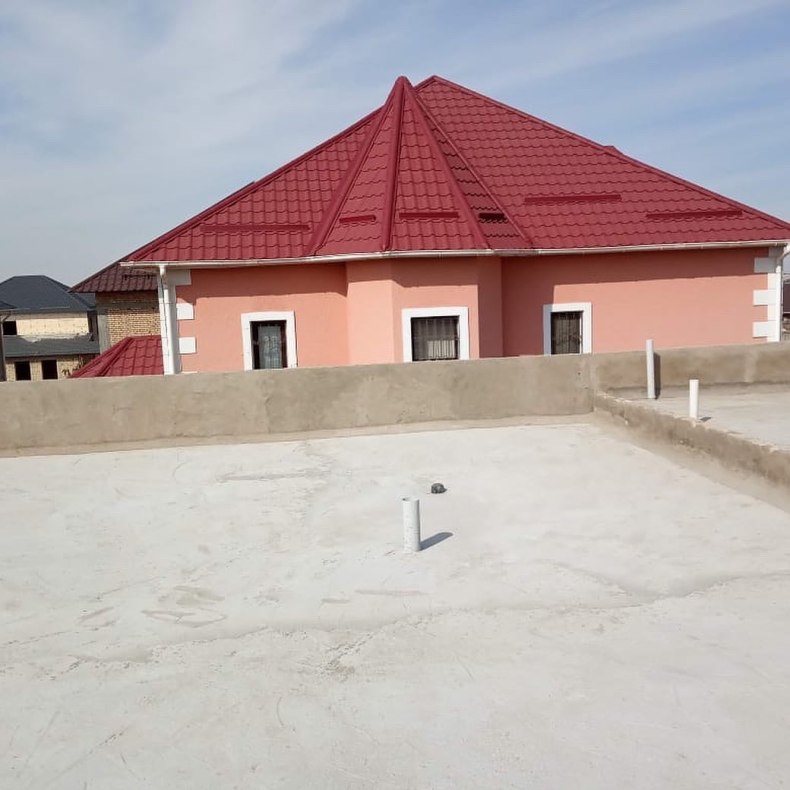

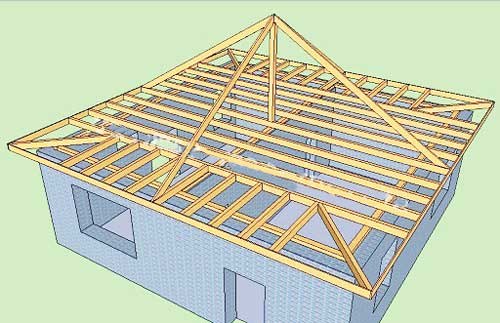

  • У шатрового варианта пропорции соблюдены идеально. Она устанавливается на постройки. Длина всех стен одинаковая. Периметр считается квадратным. Все скаты такого сооружения – треугольники с равными боковыми сторонами.

Если для кровельщика это предел мечтаний, то для строителя это большая проблема. Осложняется строительство тем, что в одном месте должны соединиться все стропильные части.

Для возведения конструкции своими силами стоит четко придерживаться обозначенных этапов.

Проектирование четырехскатной крыши

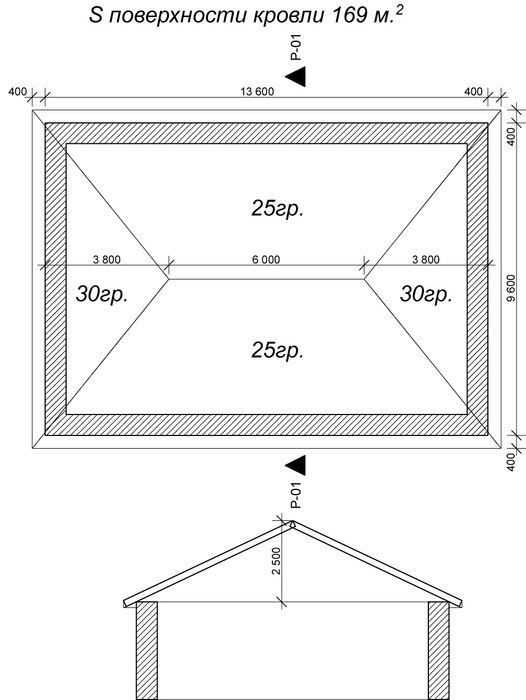

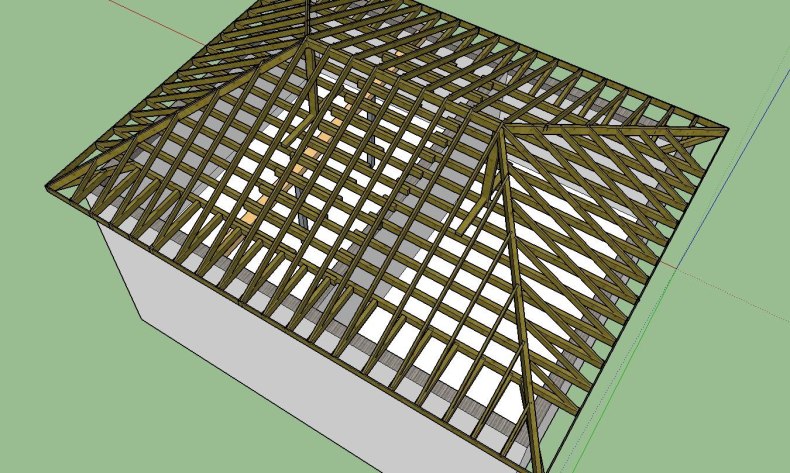

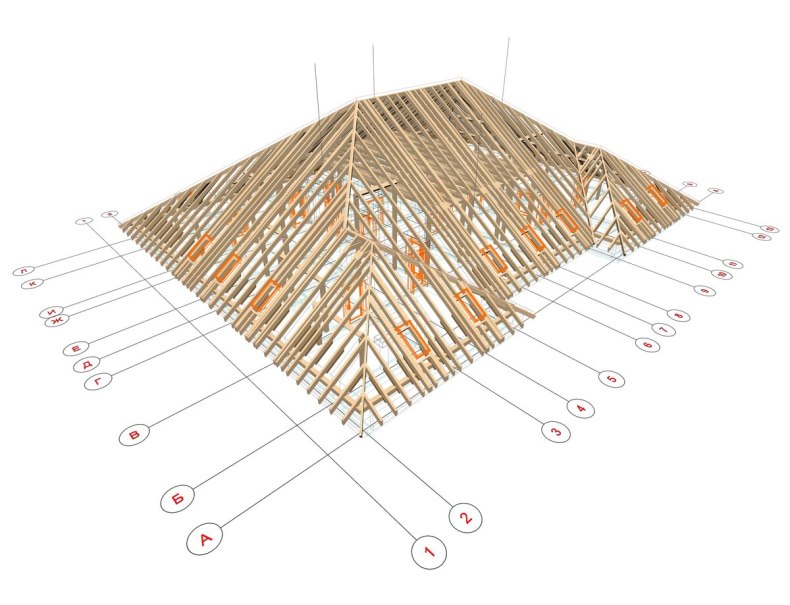

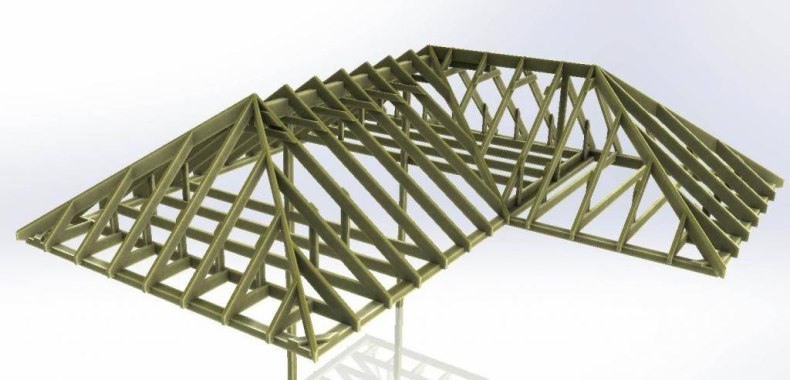

Продумать необходимо все детали, даже самые незначительные. Обязательно составляется чертеж. Без него не стоит даже начинать строить самую простую крышу.

Если два ската несколько скрывают неточности с перекосами, то вальмовая, наряду с шатровой не позволит в случае ошибки соединится стропилам по диагонали. Исправить такой просчет будет проблематично.

  • Навыки работы в составлении моделей 3Д помогут создать нужную модель.
  • Ели их нет, потребуется профессиональная помощь для разработки подробнейшего чертежа.
  • Детали просчитываются до мельчайших подробностей.

Стало модным не просто выполнить кровлю с четырьмя сторонами, но и создать подобными другие элементы.

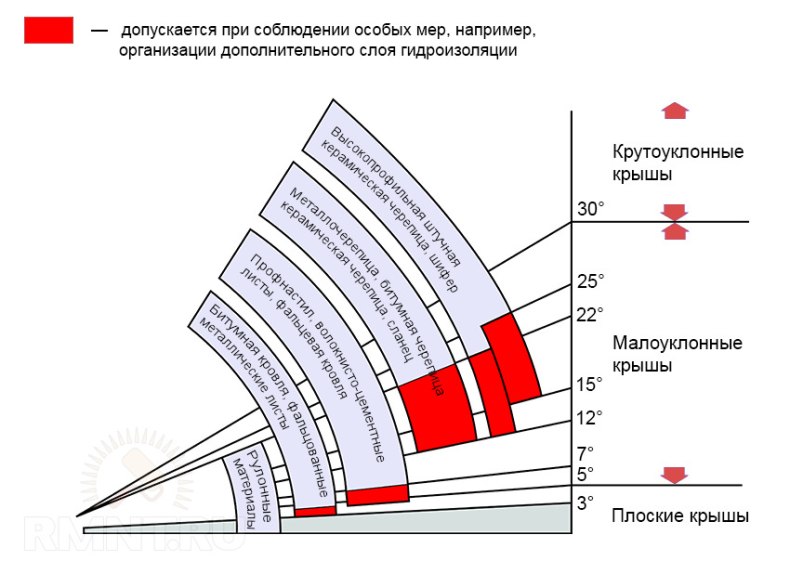

Список материалов для монтажа четырехскатной крыши

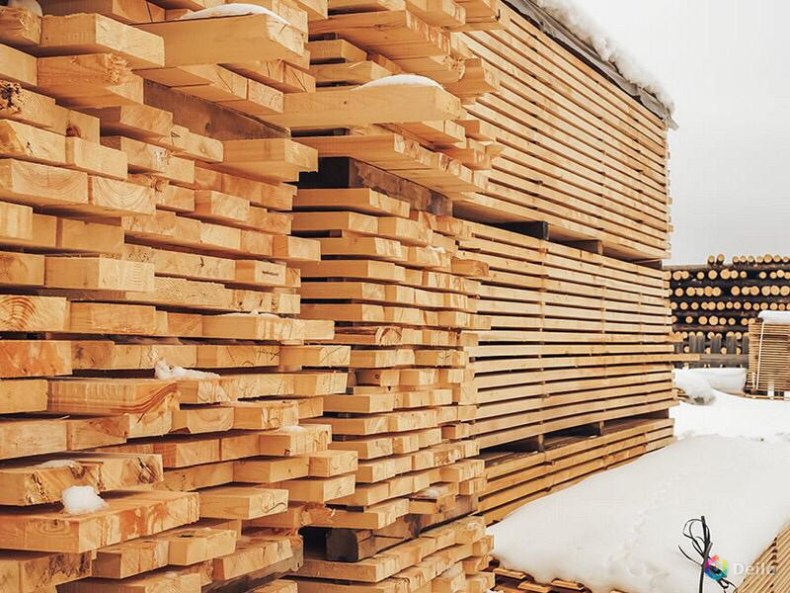

После разработки чертежной модели, заготавливаются необходимые составляющие:

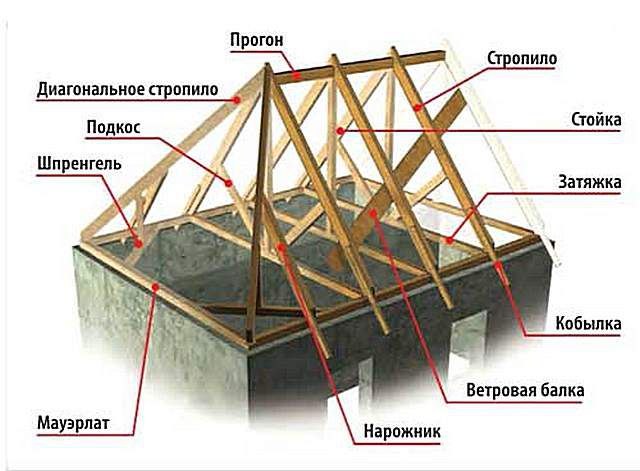

  • Балка в сечении прямоугольник или квадрат. Она будет проходить по верху в качестве основы. На нее передается вся тяжесть. Она распределяется равномерно на фундаментную часть через стены. В идеале сечение пятнадцать на десять сантиметров;
  • Уклон создают ноги стропил. Если у стандартных образцов размер доски пятьдесят миллиметров на сто пятьдесят, то для диагонального направления понадобится сто на сто пятьдесят;
  • Затяжки, которые не позволяют стропилам разъезжаться. Затяжки фиксируются. Затем их соединяют с концами внизу брусками пятьдесят на сто пятьдесят. Для скрепления верха потребуется размер сто пятьдесят на сто;
  • Опора для стоек. Брус будет сто на сто или сто на сто пятьдесят;
  • Откосные части;
  • Вертикальная часть каркаса. Опора. Изготавливается из материала, который предназначен для мауэрлата;
  • Горизонтальная часть. Связывает концы снизу. Она прибивается к стропилам, проходя внутри кровли и обозначая линию скатного наклона. Доска — сто на пятьдесят миллиметров;
  • Кобылка. Для наружной стороны. Раньше выполнялась резной, похожей на морду лошади;
  • Шпренгель, который считается наиболее сложным. Он делает конструкцию жесткой и связывает все элементы, как по горизонтали, так и по вертикали. Брус сто на сто. Монтаж проводится под углом;

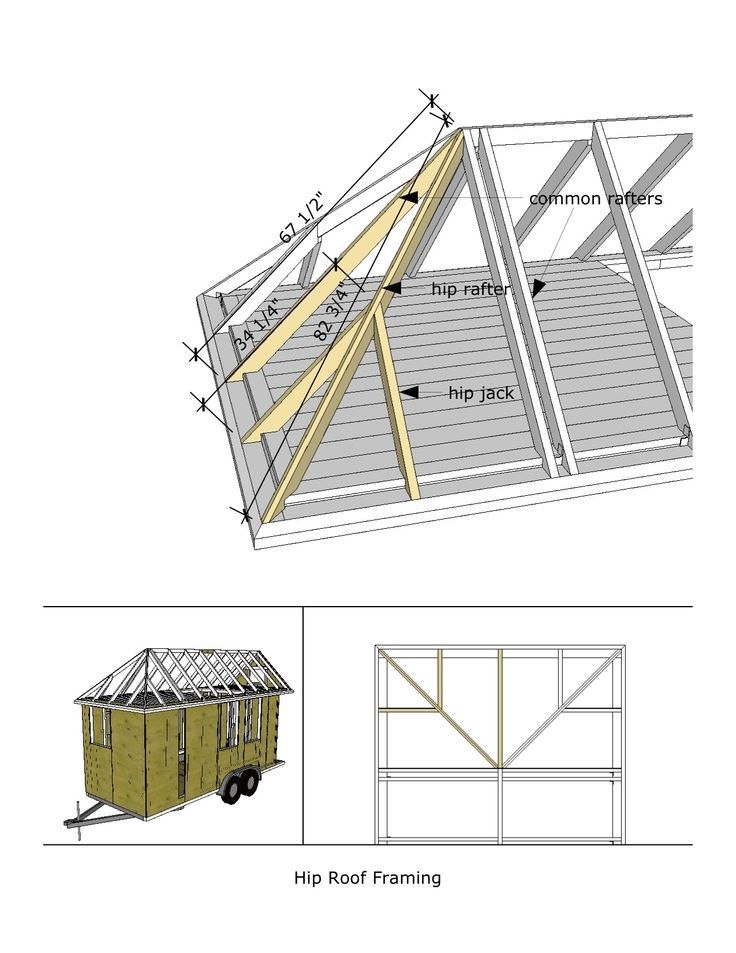

  • Нарожники – только для вальмового сооружения. Стропила короткой длины, проставленные на ногу, проходящую по диагонали. Доска берется пятьдесят на сто пятьдесят;

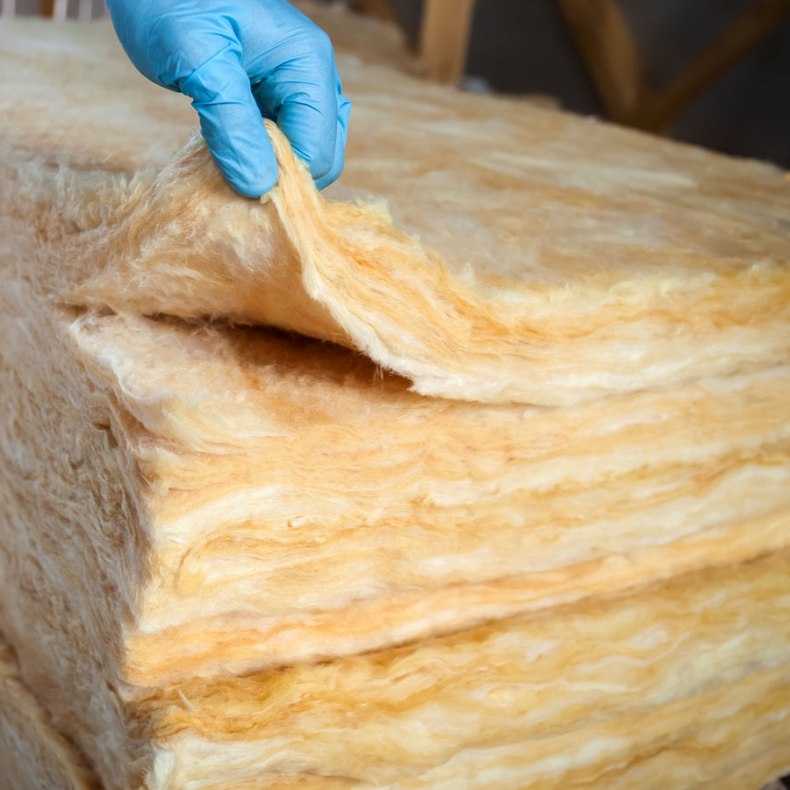

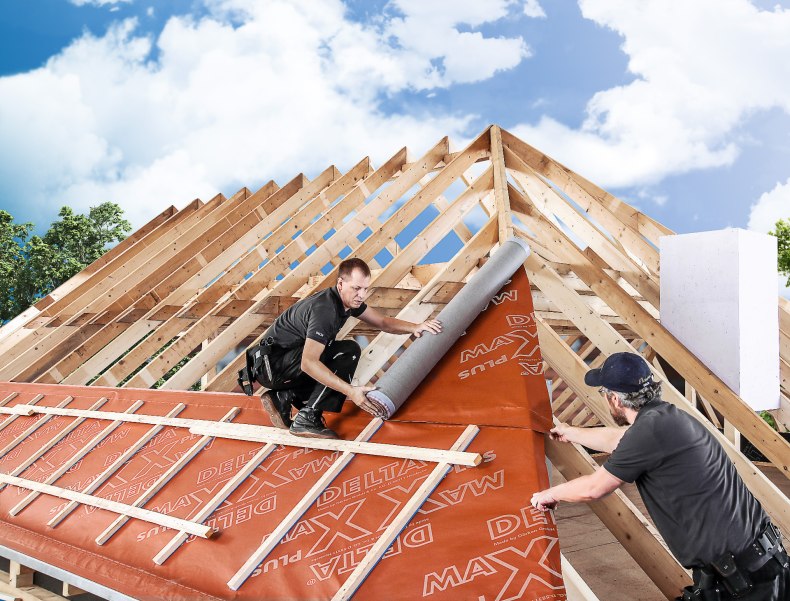

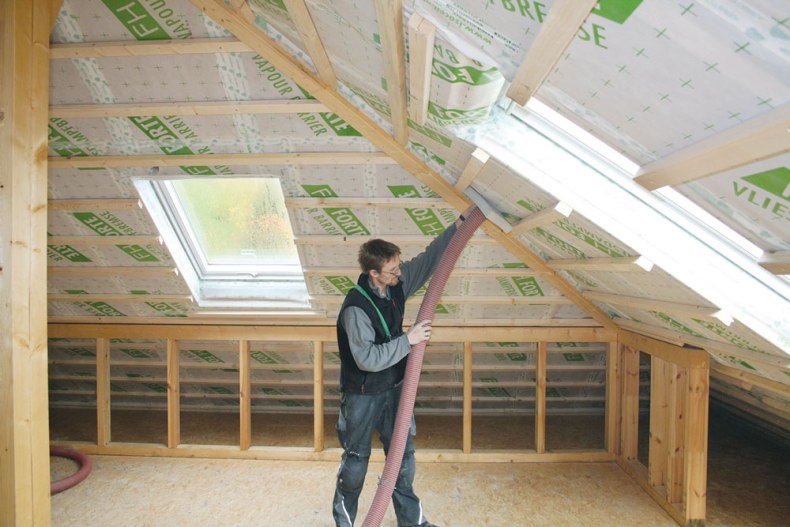

  • Потребуется утеплительный и гидроизоляционный материал, а также доборные элементы.

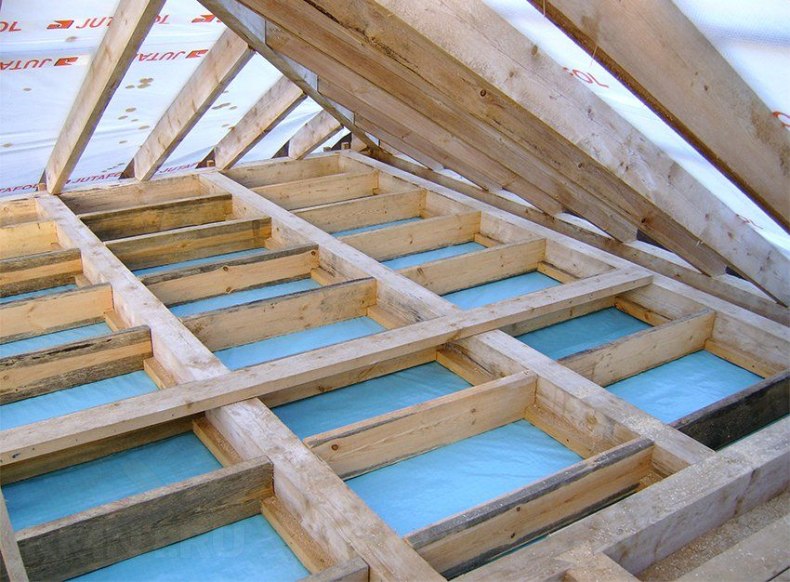

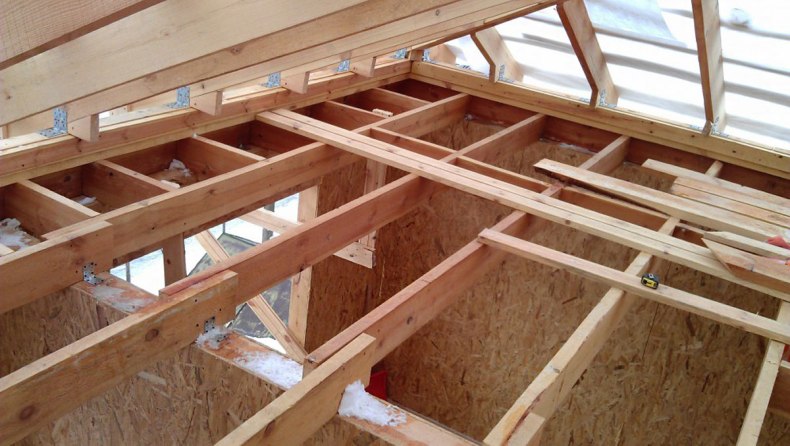

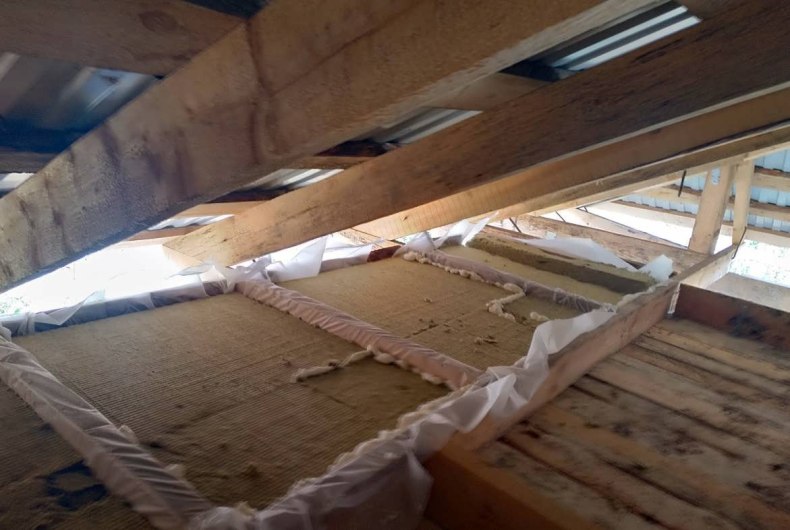

Перекрытие для чердака

Подвески обычно работают на растяжение, для чего к затяжной части вешаются прогоны из дерева перпендикулярно. Бабки делаются стальными. Между ними предстоит уложить заполнения. Они облегченные без балок.

Нагрузку на стропила можно уменьшить. Для этого применяют конструкцию с подвесным перекрытием несгораемого типа.

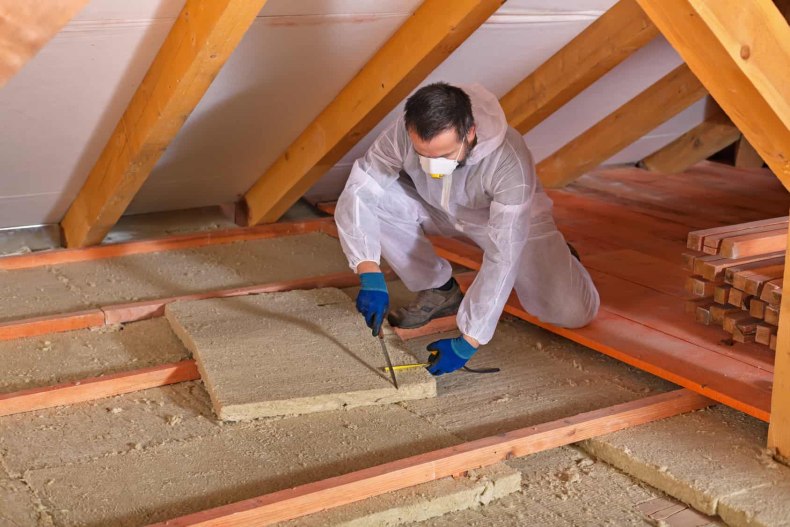

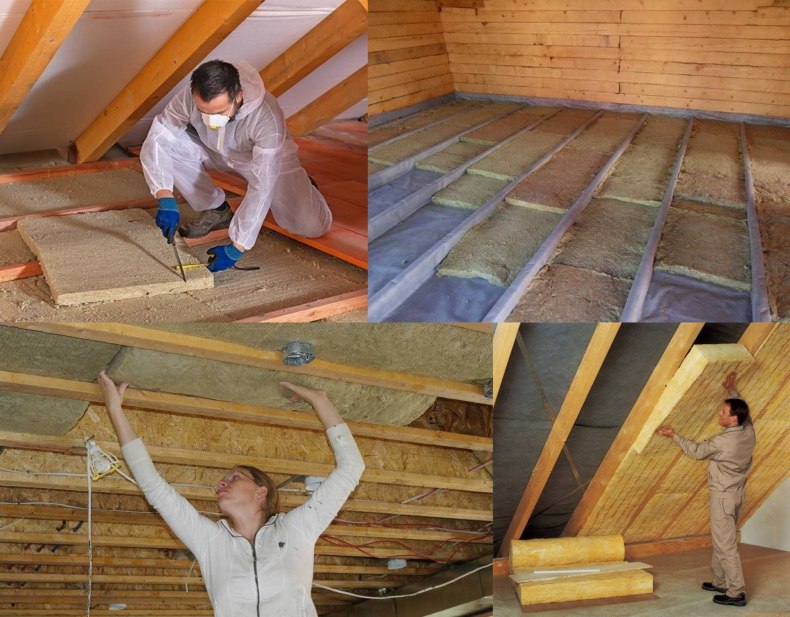

Промеж балок кладутся плиты из железобетона. На них – утеплитель. Лучше использовать заводской материал.

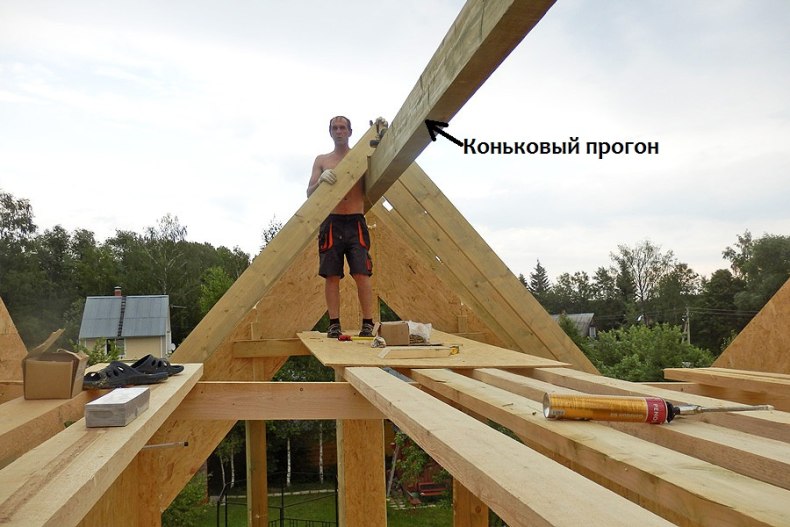

Коньковый прогон

При расчете необходимо учитывать:

  • Наличие капитальных стен наряду с внутренними столбами. Тогда получится два прогона. Конструкция выполняется составной. Ригели увеличивают жесткость;
  • Отсутствие опор изнутри исключает установку стропил под наклоном. Используют специальные фермы деревянные или стальные. А перекрытие чердака к ним подвешивается. Расстояние между ними берется от четырех до шести метров.

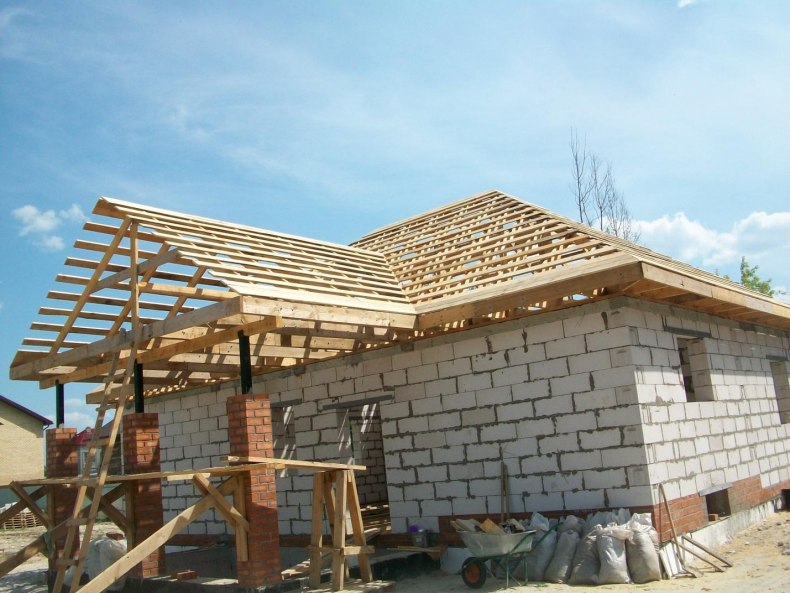

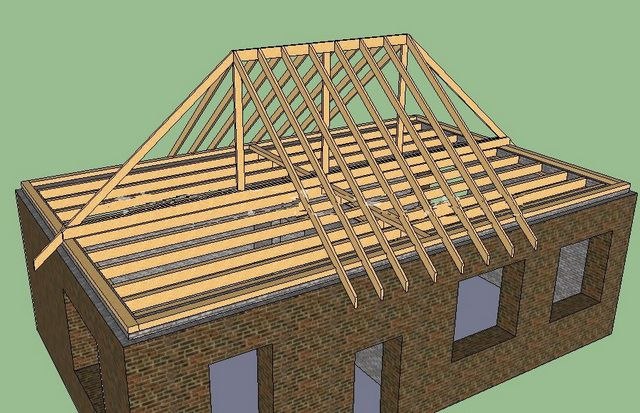

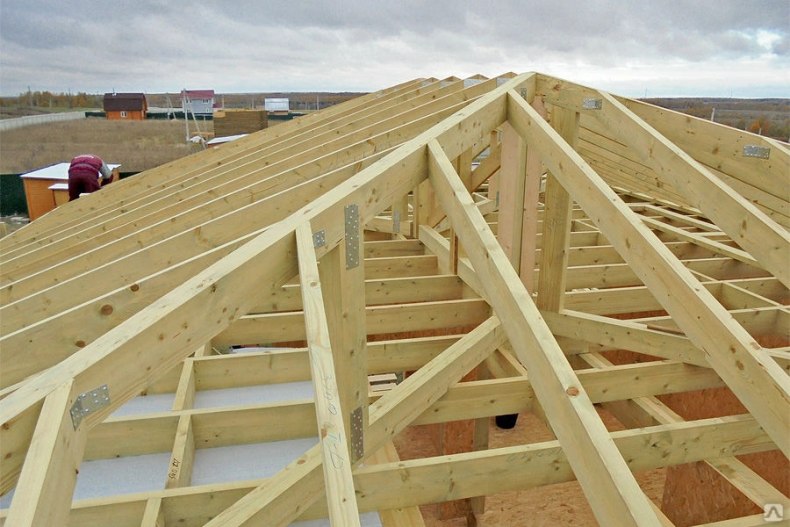

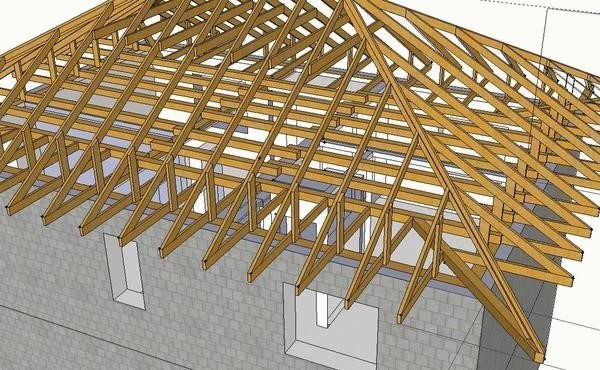

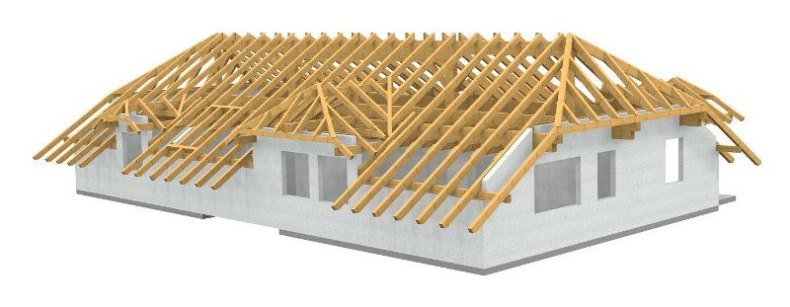

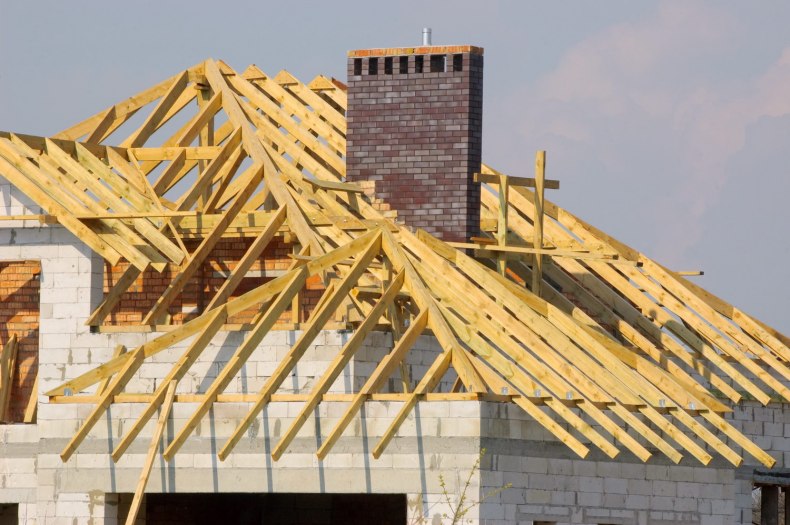

Установка стропил

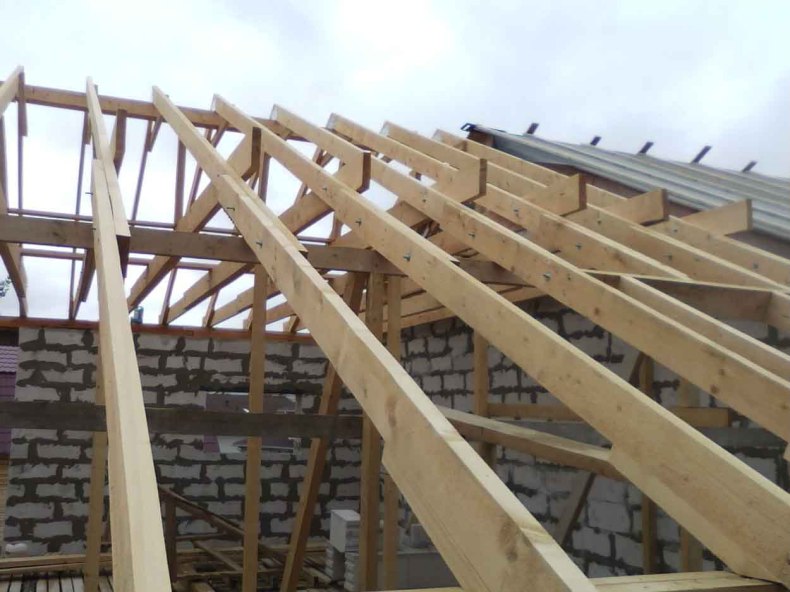

Ножные части опирают на конек. Условия такие:

  • Когда предусмотрен один прогон для конька, то нога набивается по диагонали на консоли. Они должны выступать на пятнадцать сантиметров за раму. Затем лишнее убирают;
  • При двух прогонах устанавливается шпренгель. Горизонтальная балка плюс стойка;
  • При наличии прочной балки делается пробоина из доски до пяти сантиметров в ширину. На нее опираются накосы. Они дополнительно крепятся проволокой из металла.

Элемент ребра устанавливается с закрытой торцевой частью. В замок укладываются все элементы. Закрепляются. Где ребра пересекаются, элементы ставятся У-образной формы.

Все обрабатывается раствором грунтовки с присыпкой на минеральной основе. Оставляется зазор, который предназначен для воздуховода из под кровли.

Фото четырехскатной крыши
