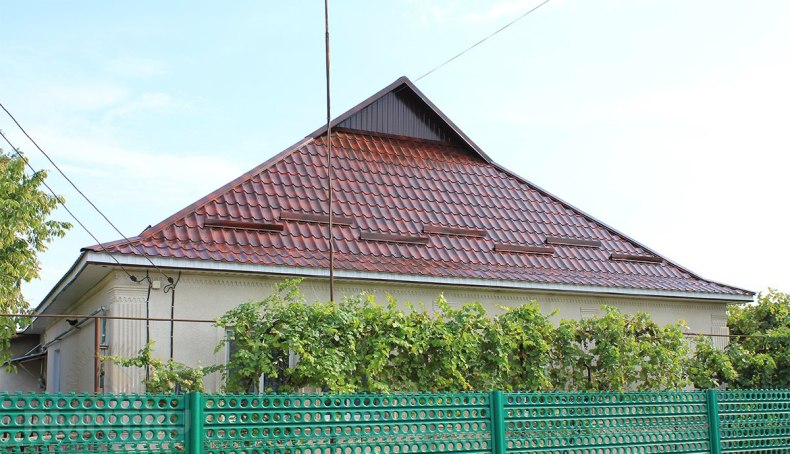

Как рассчитать высоту крыши (конька): примеры и методы расчета для двухскатной или вальмовой четырехскатной конструкции

Автор: Школа кровельщиков "Артомин"

Кровля частного дома представляет собой один из самых важных элементов его конструкции, ведь она является качественной преградой для проникновения в дом осадков, растаявшего с наступлением весны снега, поступления в дом холодных потоков воздуха в зимнюю пору.

Верное обустройство кровли позволяет отводить с кровельной поверхности влаги, посредством самотека, т.е. с избеганием увеличения нагрузки на поддерживающие крышу стропила.

Гармоничный вид частного строения достижим лишь в том случае, если сама кровля со стороны является качественным дополнением для общего архитектурного облика строения.

Именно в этих целях необходим грамотный расчет расположения кровли по высоте, относительно общих показателей строения по ширине. Высотой конька считается длина по прямой от точки, являющейся отметкой середины покрытия, до его наиболее высокой точки.

Содержание

От чего зависит высота крыши

От этого показателя могут зависеть:

Угол отношения ската к кровле. В областях, где ежегодно выпадает большой объем осадков (в частности, зимой происходят частые снегопады, а в остальное время – постоянные ливни), наклон ската должен располагаться по отношению к дому под углом в 45, лучше больше градусов.
Размеры общей площади крыши. Чем более высоким будет расположение кровли, тем значительнее по своей площади будут скаты, тем самым, неизбежно воздействуя на общую величину затрат, необходимых для осуществления монтажа. Вызвано это большим количеством материалов для строительства, используемых в процессе возведения стропильной конструкции.

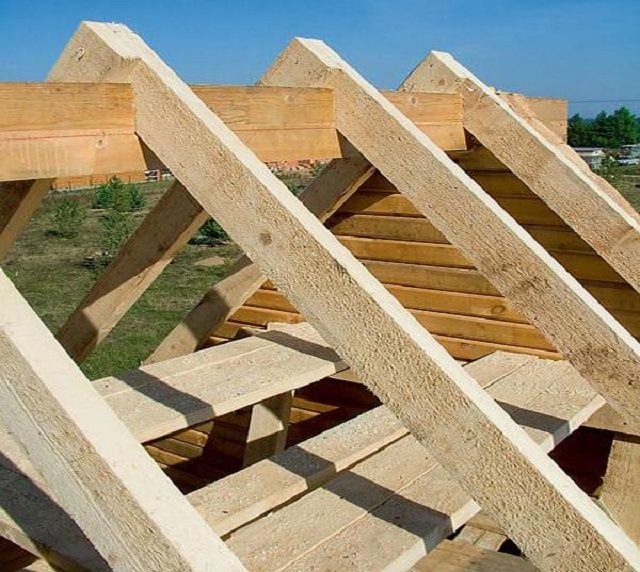

Несущая степень каркаса кровли. С повышением кровли возрастает и ее общий вес, равно как и оказываемая ей нагрузка на стропила. Именно это является полноценной причиной для добавления к каркасной системе некоторых дополнительных составляющих.

Выбор высоты крыши

В процессе проектирования предполагается знание, со стороны строителя, планируемой высоты крыши, т.к. именно данная величина будет наиболее существенным образом воздействовать на ее характеристики, в ходе использования.

Знание необходимых сведений, касательно определения высоты крыши будущего дома, непременно окажет помощь в надлежащем проведении расчетов и создании проекта, в полной мере отвечающего особенностям климатических условий в регионе и предназначению построенного дома.

Т.о. крыша гарантированно сможет прослужить значительно более длительное время, и ей, скорее всего, не будет необходимо постоянное осуществление обслуживания.

В ходе создания проекта конструкции именно кровельной составляющей дома, следует учесть следующие показатели:

Средний объем осадков, выпадающих на протяжении календарного года и отдельных сезонов. Чем большее значение у этого показателя, тем более высоким следует исполнять конек крыши.
Нагрузка от порывов ветра. На равнинной местности, где часто дуют ветры, следует возводить не слишком высокую постройку, с покатой крышей.

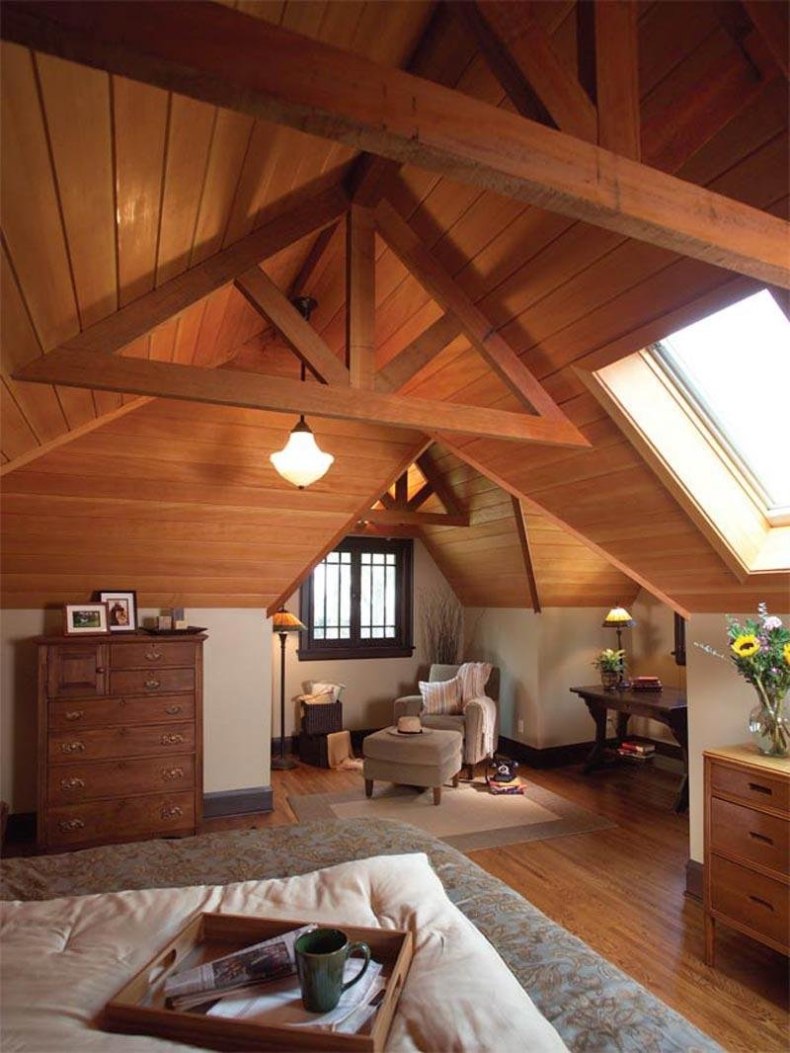

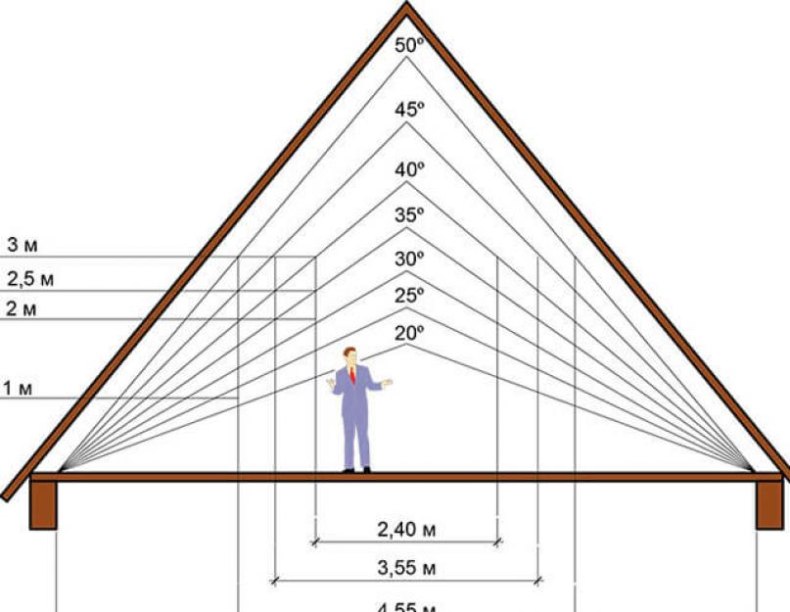

Назначение возводимой конструкции. В случае если целью процесса строительства является возведение жилого дома с мансардой, высота конька данного дома должна быть не меньше 2,5 метров.

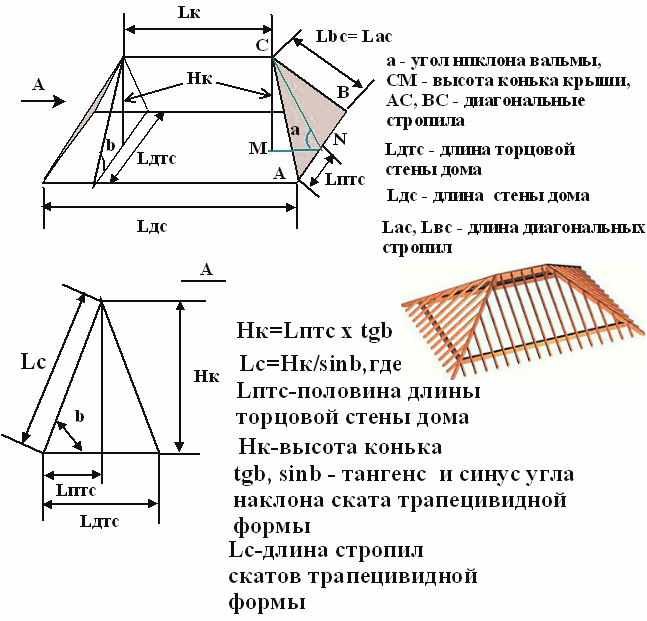

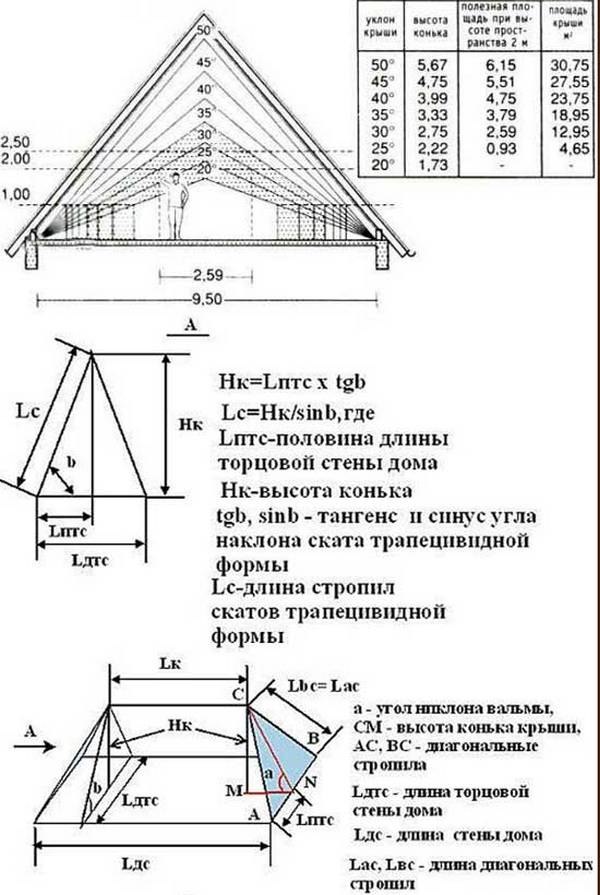

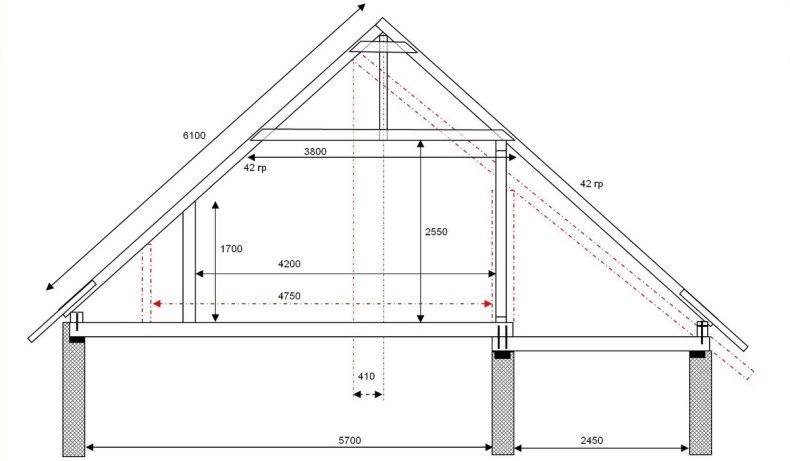

Инструкция по расчету высоты крыши

Данное вычисление кровли и конька не отличается особой сложностью. В процессе проводимых вычислений необходимо учитывать тот факт, что взятый по вертикали стоп-кадр будущей крыши должен представлять собой трехгранную фигуру, с равными сторонами, и основанием, равным по своей ширине фронтону строения.

Для расчета необходимо применять некоторые геометрические формулы, например:

Первым шагом следует деление общего значения конструкции на 2
С целью выяснения нужного уклона следует вычисления угла между уровнем наклона и поверхностью.
Исходя из таблицы Брадиса, следует определить тангенс данного угла.
Выясненный результат надлежит умножить на ширину, деленную на 2. Обычно высота крыши выбирается с углом не более 45 градусов.

Правила расчета высоты кровли для частного дома

Этот показатель оказывает полноценное влияние на наружный облик дома, сложность осуществления сборки каркаса и полученные им характеристики. Так что особое внимание следует уделить именно размеру, а уже потом следует заниматься приобретением соответствующих материалов в нужном объеме.

Если собственник принял решение построить дом самостоятельно, для выполнения качественных расчетов перед собственником абсолютно нет ни малейшей необходимости обращаться к специалистам, работающим в специализированных организациях.

Разумеется они сумеют провести требуемые расчеты с предельной точностью. Вот только рассчитать высоту кровли можно и самостоятельно.

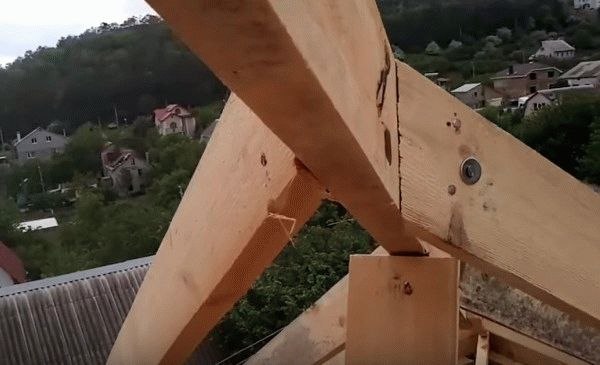

Как рассчитать высоту конька крыши

Как известно, излишнее занижение, как и завышение пропорций кровельного покрытия, приводит не только к нарушениям эстетической картины, но и к грядущим нарушениям в процессе ее надлежащей эксплуатации.

Иногда намерения собственника могут вступить в явное противоречие с техническими требованиями использования, так что рекомендуется предварительно с ними ознакомиться, чтобы не столкнуться впоследствии с явными нарушениями.
Поэтому еще в процессе создания проекта собственного частного дома, его владельцу можно посоветовать какой-либо из 3 основополагающих ориентиров (или синхронно все вместе).

Ориентир №1. Климатические особенности региона

Климатическую неумолимость обсуждать не следует – ведь от нее избавиться точно не получится.

А на выбор высоты конька строящегося дома могут оказать воздействие следующие атмосферные явления:

Наличие частых порывов ветра. В особенности это может оказывать воздействие на равнинной местности, где ветры никакими географическими объектами не сдерживаются.

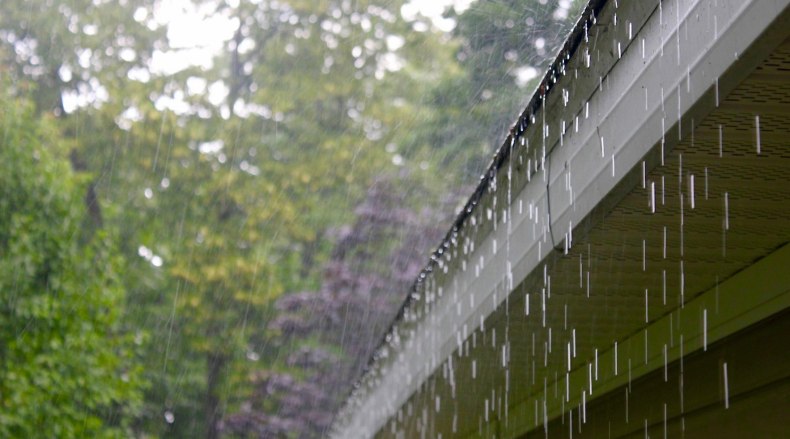

Количество выпадающих на протяжении календарного года осадков, причем, имеется в виду проливной дождь в теплое время года или снегопад – в холодное.

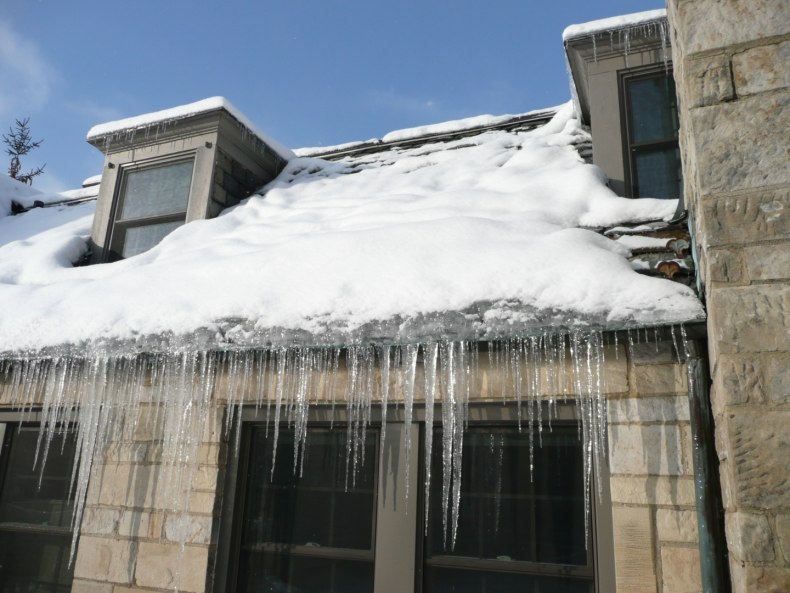

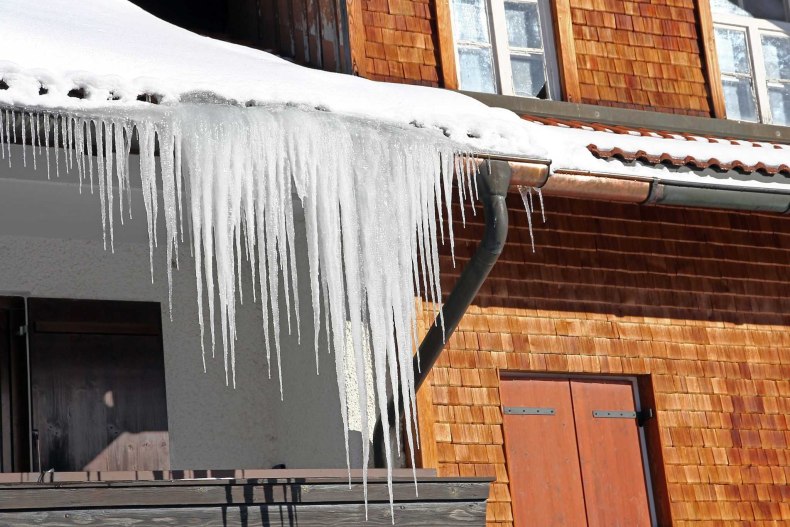

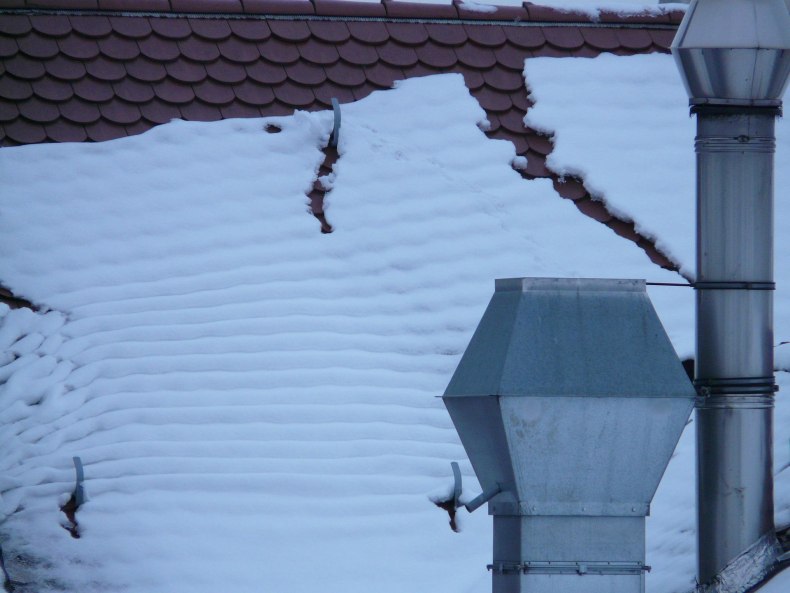

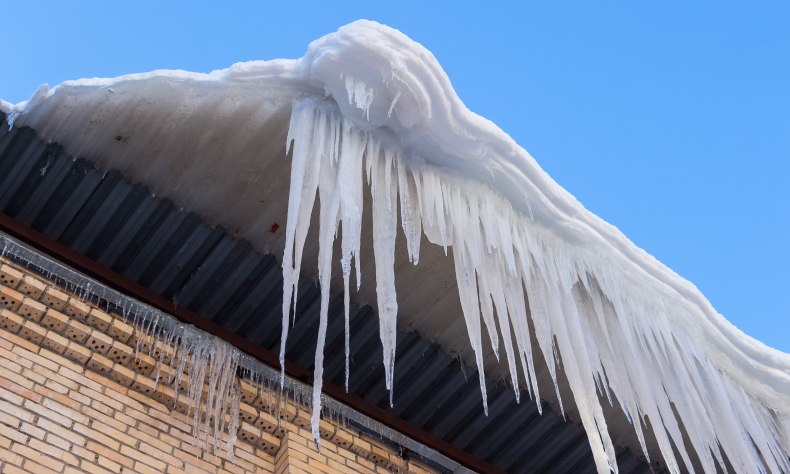

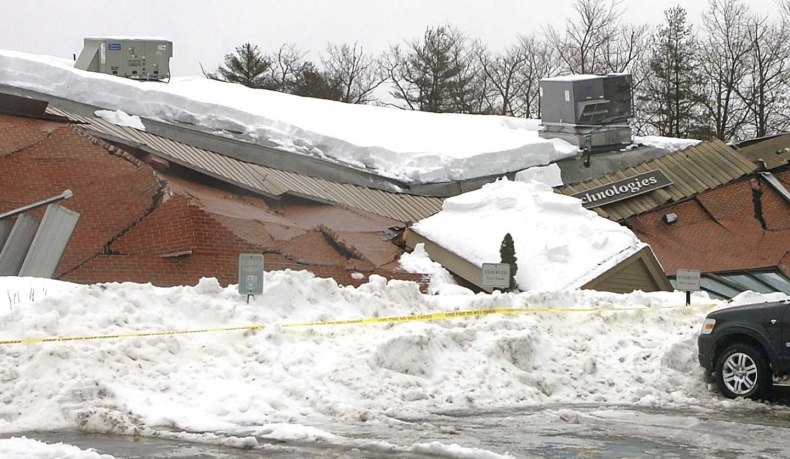

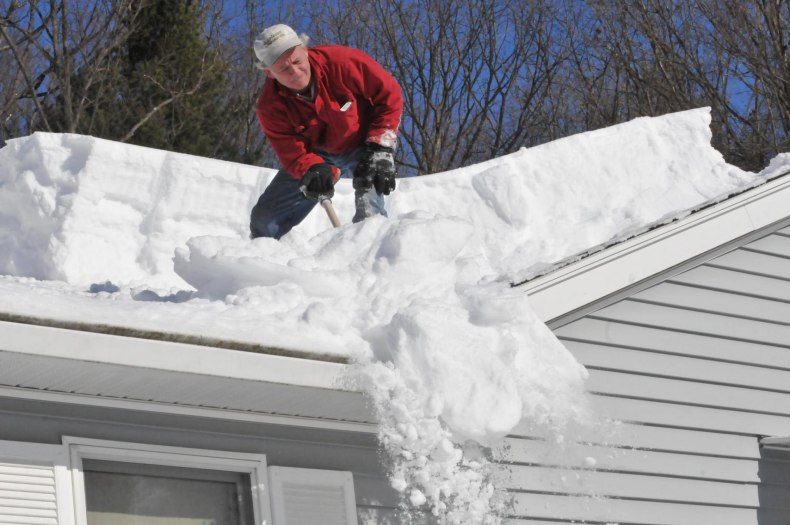

Постоянное давление слежавшегося снега. В регионах, где снегопады являются весьма актуальным явлением, рекомендуется возведение строений, чьи кровли обладают уклоном не меньше 45 градусов, лучше больше. Подобный острый угол обеспечит процесс активного схода слежавшегося снега.

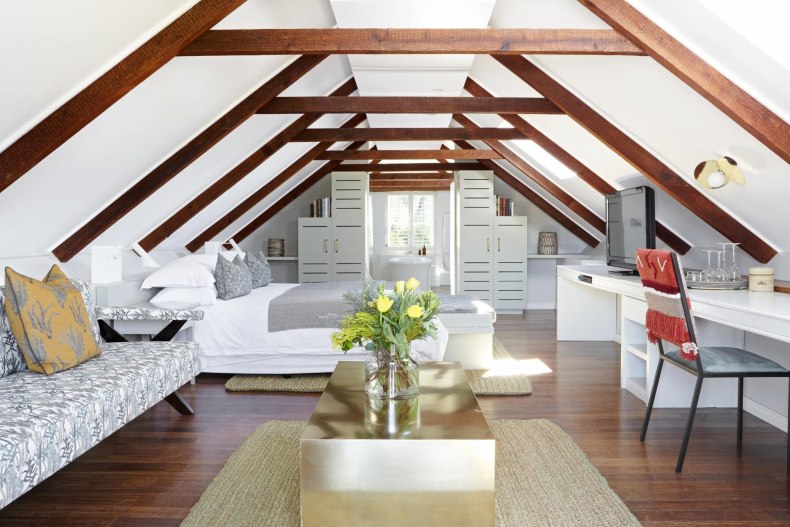

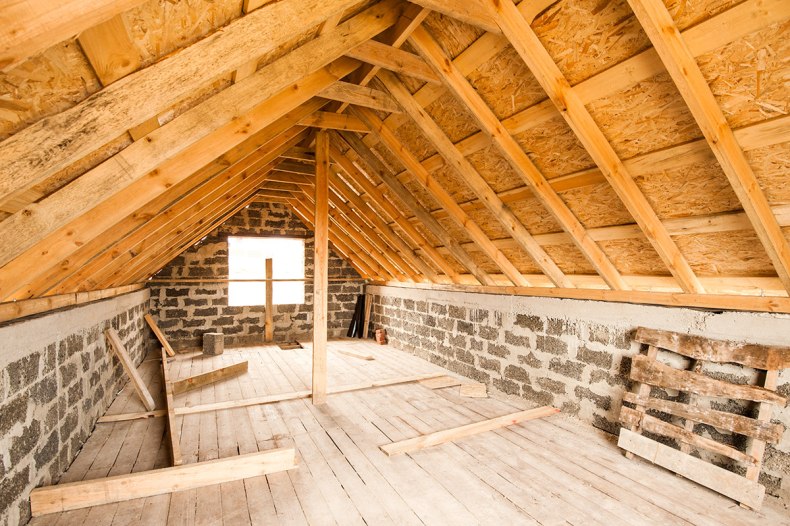

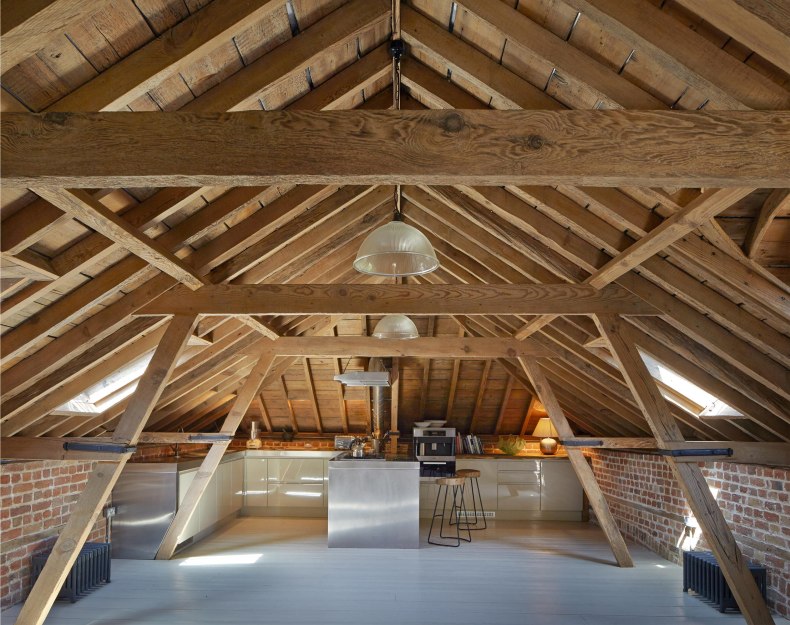

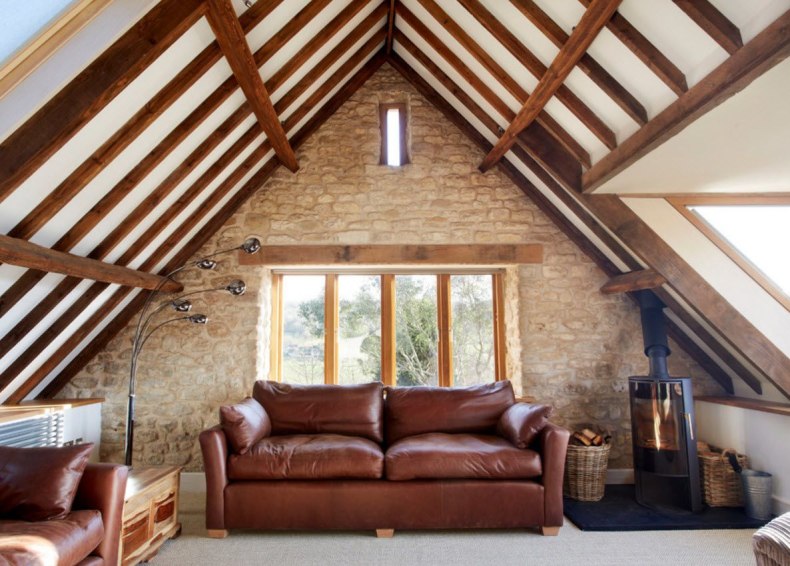

Ориентир №2. Крыша с чердаком

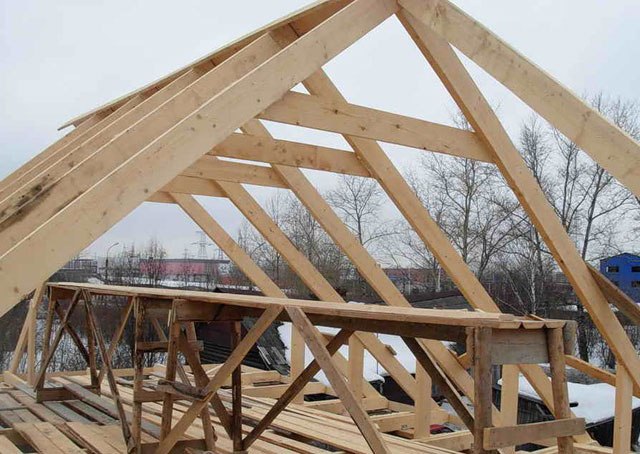

Наличие в какой-либо степени эксплуатируемого чердака предполагает конструирование двойной стропильной системы, она из которых будет обеспечивать устойчивость самого дома, а другая – держать крышу.

Высота конька используемой в каких-либо целях чердачной кровли непреложно является результатом сложения 2 основных показателей: высоты нижней составляющей кровли и высота ее вершины, возведенной непосредственно на нижнем ярусе.

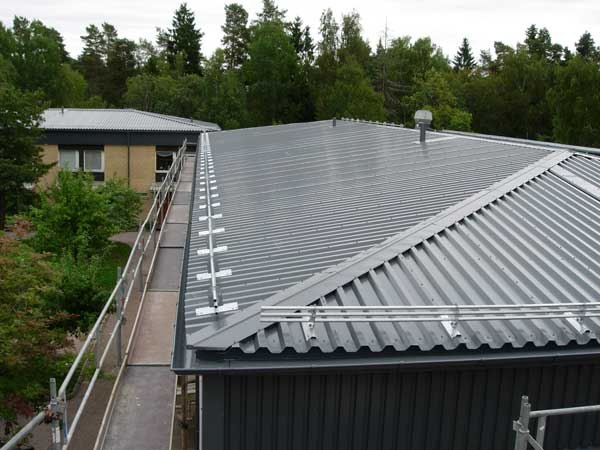

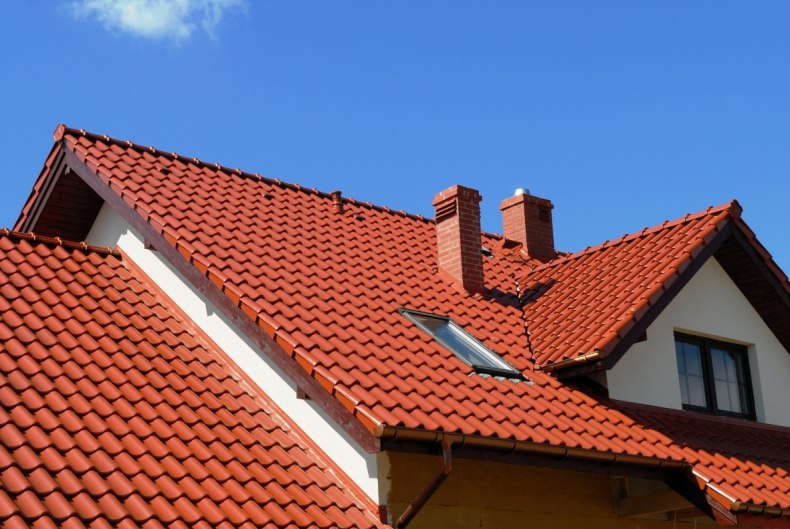

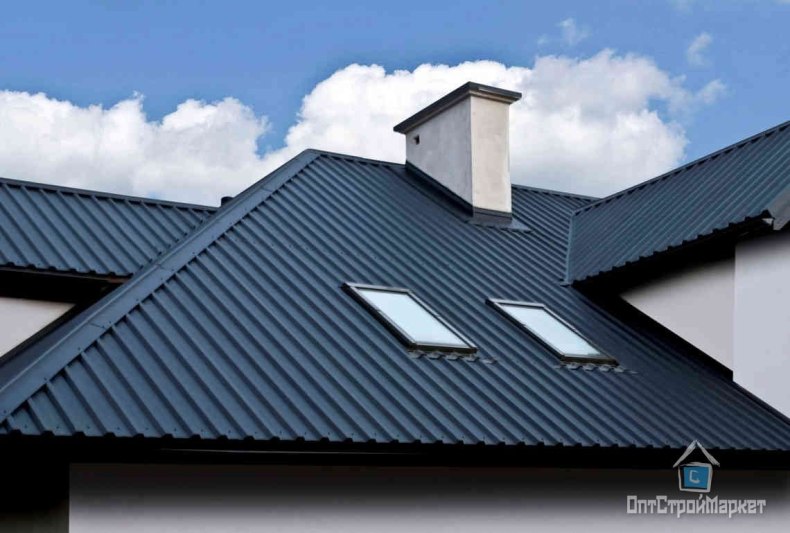

Ориентир №3. Виды покрытия для кровли

Существует несколько основных правил выбора материала для покрытия, с надлежащим учетом высоты конька и градуса, с которым выполнен скат кровли:

Угол наклона кровельного ската должен увеличиваться, по мере увеличения размеров отдельных составляющих кровли. Большое количество стыков между единицами покрытия делают вполне вероятным активное проникновение под кровлю влаги, т.е. оптимальным является ускорение схода осадков.
Чем меньше общая кровельная высота, тем меньшим должно быть количество стыков и швов между отдельными элементами покрытия. Лучше всего использовать крупные листы кровли, обеспечивающие минимальное количество стыков, либо рулонный тип покрытия, при котором стыков не будет вообще. А чем большей будет высота конька, тем меньшим будет вероятное давление слежавшегося снега на кровельную систему.
Чем большей тяжестью будет обладать покрытие, тем круче должна будет устанавливаться крыша частного дома, во избежание перманентного оказания излишнего давления на стропильную систему.

И хоть создание крутой крыши гарантированно обойдется собственнику значительно дороже, однозначным результатом устройства ската под углом более 45 градусов избавит владельца от неприятных последствий снежной зимы.
