Как установить конек на крышу из профнастила своими руками: обзор эффективных способов, как правильно закрепить коньковые планки

Местом, где стыкуются противоположные части скатов, считается конек. Где имеются скаты, присутствует этот узловой элемент, кроме односкатной конструкции. Частные владельцы обязательно занимаются его монтажом.

Коньковая зона обычно соответствует десяти сантиметрам, но может быть и больше. Например, двадцать или двадцать пять для отдельных материалов кровли. Размер не определяет сложность установки.

Специалисты считают, что это один из наиболее простых элементов в процессе возведения крыши. Главное, соблюдать технологию.

Так как на этом участке протечки возникают в редких случаях, многие ускоряя процесс, нарушают технический регламент. Результатом служит ненадежность узла. Так что экономить на материалах не стоит.

Принимая работу, стоит проверить все узловые соединения без исключения. Для разных материалов коньковая часть закрепляется по различным правилам. Стоит разбираться в каждом конкретном случае.

Особенности крыши из профнастила

Для таких конструкций рекомендуется выдерживать определенное расстояние. Обрешеточные бруски по краям должны быть удалены друг от друга на семьдесят-сто миллиметров.

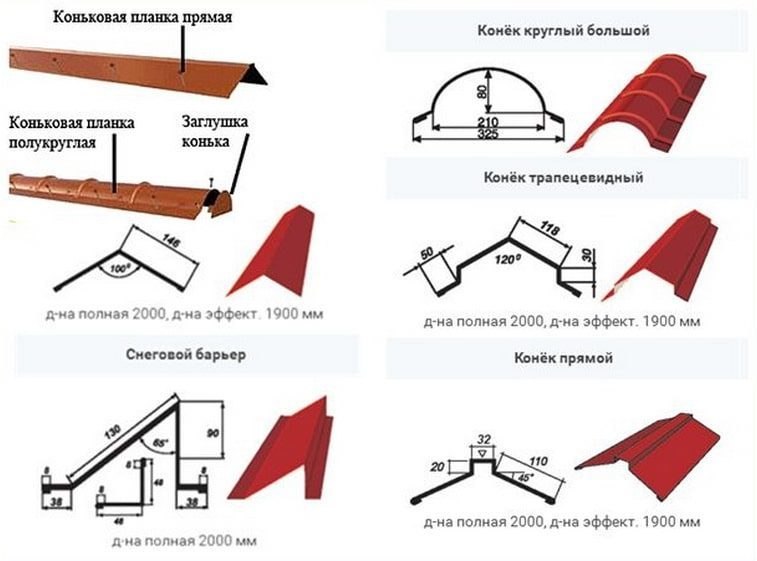

Планка коньковой части обычно опирается на них. Это вершина уголка, напоминающего по форме букву «П» или прямую.

  • До процесса закрепления в узловом месте предстоит положить гидроизоляционный отрез.
  • После чего его фиксируют на обрешетке. Оно должно не только покрывать бруски с краев, но и спускаться с них до уровня одного сантиметра.
  • Тогда обеспечивается закрытие зазора и сохраняется присутствие вентиляции пространства под крышей. Эту функцию выполняет конек.

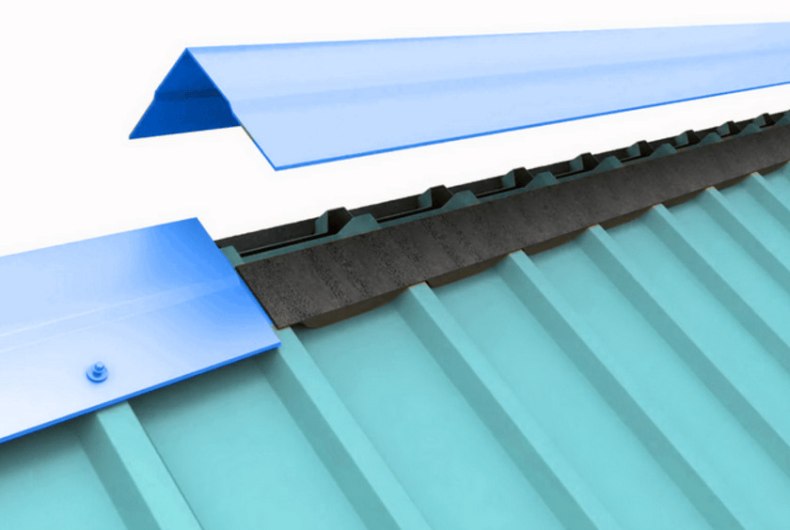

После укладки гидроизоляции проводится монтаж профильных листов, расположенных в ряду с краев. Волны по дну закрепляются саморезными элементами на верхнем бруске по центру.

Конёк фигурный, конёк металлический 150х50х150
Конек 2000х100Х100мм RAL 8017 Шоколадно-коричневый
Аэроэлемент конька/хребта Ventilated Roof 310мм 5 м RAL 9005
Уплотнитель для профнастила С21 (10 шт по 1м)
Docke Аэратор Pie коньковый для гибкой черепицы 1000×330 мм

Инструкция по монтажу конька для крыши

  • Планка загибается по узлу. Угол должен совпадать с наклонной, иначе вернется изначальная форма планки и произойдет протечка;

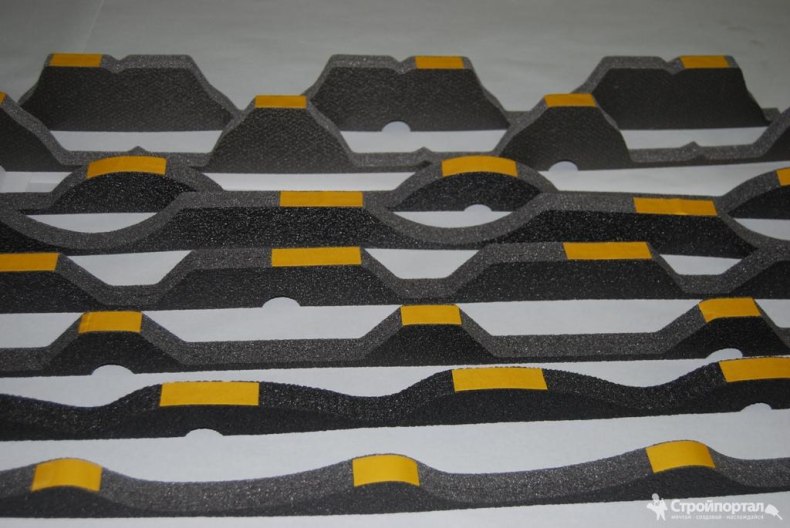

  • Уплотнитель наклеивается на бруски с краев обрешеточной части по центру. Он предотвратит попадание осадков и утеплит пространство. Небольшая волна – материал универсальный, высокая – специальный;
  • Для крепления планки саморезные элементы подбираются размером до девятнадцати миллиметров.шаг составляет от шестисот до восьмисот;
  • По бокам у планок должен выдерживаться нахлест в десять сантиметров. Где проходит стык крепежный элемент вкручивается в гофру.

До того, как приступать к узловой детали, стоит убедится, что саморезные крепежные элементы не будут попадать в профильный настил по уплотнителю. Иначе не миновать возникновения впоследствии коррозийных процессов в местах скрепления.

Монтаж конька на крышу из черепицы

Монтаж конька выполняется таким же образом. За исключением отдельных моментов:

    • Для металлочерепичного покрытия применяют планочные детали полукруглой формы. Они отличаются по форме от П. Нахлест производится по штамповочным линиям, а не через стандартные десять сантиметров. Планочные соседние детали должны плотно примыкать;
    • Конек в форме полукруга должен быть закрыт, для чего потребуются заглушки специального типа;
    • К гребню узел прикрепляется через волновую часть. Где проходит стыковка, в каждую.
Рулонная черепица Технониколь Мини, 2,5 м², коричневая
Гибкая черепица на кровлю Оптима коричневый 3м2 22 плитки
Технониколь Гибкая черепица, Оптима, Красный 3м2 (22шт)
Планка капельник 1,25 м (100х55 мм) для крыши металлическая коричневый (RAL 8017) 5 штук

Монтаж конька на битумную крышу

На такой черепичной конструкции узел оформляют специальными черепичными деталями. Используется аэратор из пластика, благодаря которому осуществляется вентиляция, и утеплитель не мокнет от влажности.

Кровельный вентиль/аэратор для плоской кровли, татполимер TP-88/F, коричневый

Монтаж:

  • Прорезается от пяти до десяти сантиметров по длине хребта конька;
  • В его торцевом отсеке закрепляется один из аэраторов. Крепежные элементы – саморезы. На заводе проводится разметка, по которой они и вкручиваются;
  • При помощи отдельных защелок проводится установка следующего аэратора. Его соединение идет отдельными фрагментами;
  • Остальные фрагменты предстоит прикрепить точно также.

Последующим этапом после установки является их покрывание с помощью черепичных деталей. Предварительно черепица для конька разрезается. Процесс выполняется по линиям с перфорированием.

На аэраторе присутствуют линии, по которым укладываются черепичные элементы. Крепление проводится парой гвоздей. Их длина должна быть не менее четырех с половиной сантиметров.

Соседние плитки идут внахлест с размером от тридцати до пятидесяти. Укладка проводится с начала стороны против направления ветров.

Монтаж конька на керамическую черепицу

Два вида кровельного покрытия определяются специалистами, как родственные по составу и свойствам. Их оформление проводится согласно одной и той же инструкции. Их отличает сырьевая субстанция, применяемая в процессе изготовления.

Начинают монтировать коньковый узел с бруска, который располагается по краю обрешетчатого покрытия. По линии, где проходит пересечение брусьев контррешеточного обрамления, крепеж проводится с отступом от нее.

Он должен составлять от двух сантиметров до четырех. Она, при этом, совмещена с узловой центральной осью.

  • Коньковая деталь должна прикрепляться не к черепичным рядам, а к брусу коньковой части.
  • Поэтому последующим действием проводится его монтирование.
  • Стоит обратить особое внимание на следующее. Между брусом узла и его прогоном есть существенное различие.
  • Поэтому путать эти два понятия нельзя. Прогон обычно определяется в качестве элемента несущего для системы стропил.
  • Брусок коньковой части подлежит монтажу непосредственно над ним, для чего применяются специальные кронштейны, выполненные из металла.

Монтаж конька на ондулиновую крышу

Изначально производится набивка для обрешетки дополнительных брусков, как в других вариантах. До них от оси должно быть не меньше десяти-двенадцати сантиметров.

В дальнейшем проводится закрепление ондулиновых листов по верхнему ряду.

  • Должен выдерживаться соответствующий нахлест, равный ста двадцати миллиметрам.
  • От его хребта делается отступ в сто миллиметров для наклейки уплотнительного материала.
  • Из него предварительно вынимаются заполнители, которые находились в отверстиях для вентиляции.
  • Крепятся узловые элементы против направленности ветра.

У деталей должен соблюдаться нахлест в сто двадцать пять миллиметров. Крепление проводится по верху волн.
