Стропильная система ломаной крыши — все этапы возведения: как рассчитать и выбрать материалы? Устройство, особенности кровли

Ломанные крыши набирают вою популярность из-за большей практичности по сравнению с обычными крышами. Они имеют большее чердачное пространство и, таким образом, способны вместить много вещей.

Самый яркий пример ломанной конструкции — это крыша с пятью углами. Она имеет значительную разницу в плотности падения света в чердак. Монтируется она посредством сооружения нескольких ярусов друг над другом. Нижняя область всегда занята мансардой.

Особенность ломаной конструкции крыши

Постройка стропильных элементов конструкции обусловлена правилами, продиктованными спецификой постройки стандартных скатных систем. Нижняя область ломанной конструкции выстраивается посредством встройки стропильных ног.

  • Верхняя зона обусловлена как наслоенными элементами, так и висячими конструкциями.
  • Нижняя область стропилин способна опираться на мауэрлат или же на балки, образующие соединения.
  • Опорной частью для верхней области крыши может служить рама из дерева, которая часто также играет роль каркаса.

В процессе строительства всегда на первый план выход расчет комфортности чердачной области для хранения вещей или для жилья.

Согласна правилам строительства крыши, нижний угол конструкции всегда круче верхнего. Устройство подобных крыш и обуславливает интересное преломление света. Но если степень крутизны верхней и нижней области равны между собой, то покрытие может выглядеть как обычная двускатная конструкция.

Расчет нагрузок на ломаную крышу

Ломанная крыша должна выстраиваться строго по формулам. Такие формулы прописаны в справочниках по строительным расчетам. Все знают, что на каждый элемент конструкции действует определенная нагрузка.

Фото: betonguru.ru

Сумма таких нагрузок никогда не должна превышать критической отметки деформации, при которой уже будет требоваться ремонт крыши.

Как правило, технология выстраивания элементов конструкции всегда высчитывается относительно следующих значений:

  • Предельная прочность. Под ней понимают превышение коэффициента разрушения постройки;
  • Предельная деформация. Под ним понимают показатель, превышение которого неизбежно приведет к недопустимым провисания крыши в результате которых может измениться геометрия крыши.

В формулах эти показатели обозначаются следующими символами: Нтр. прочность/Нтр. Прогиб. При расчетах также учитывается показатель давления осадков на систему, силу ветра, вес мебели и людей. Такие нагрузки могут рассчитываться одновременно или же поочередно.

  • Особенное внимание следует уделить параметрам расчета давления снегового покрытия на систему. Чтобы провести расчет сначала нужно определить, к какому региону относится местность.
  • Подобные расчеты для стропилин верхнего и нижнего яруса всегда будут различны. Скаты ломанной конструкции в своем большинстве неравны относительно углов наклона. Твердые осадки не только оседают на неровностях крыш, но и подолгу задерживаются на них.
  • В особенности такая тенденция наблюдается на крышах, чья крутизна равна 30 градусов. Собранные за года строительной практики расчеты показывают, что на крышах с углом наклона в 60 градусов снег оттаивает быстрее всего.

Вес кровли — это очень важный показатель. Вес кровли определяется относительно одного метра квадратного системы. Вес обрешетки всегда определяется типом конструкции.

Устройство мягкой кровельной конструкции требует использования сплошного настили из досок, листов фанеры, не пропускающей влагу, а также плит ОСП.

Профильная крыша, шифер, черепица из глины всегда монтируется на бруски, выстроенные с определенным шагом. Массу утепления, а также массу самой строительной системы определяют в индивидуальном порядке.

Расчет ветровой нагрузки на крышу

Показатель ветровой нагрузки системы нужен для определения устойчивости конструкции. Он также определяется относительно района постройки крыши.

В областях, в которых риск обрушения крыши из-за мощных порывов ветра выше, уделяется большее внимание закрепления боковых листов постройки и несущих балок. Увеличивают количество ветровых связок — реек, досок, подкосов…

Этапы строительства ломаной крыши

Перед тем, как начать строительство, необходимо сделать проект. В нем всегда отражаются те показатели, которые определяют прочности крыши. Рассмотрим пример постройки крыши из деревянных балок, установленных на кирпичную коробку.

  • Монтаж перекрытияпроизводится с оборудования крайних балок, показатель выноса конструкции указывает на параметр ширины карнизных навесов.
  • Для тех крыш, которые предварительно были утеплены, рекомендовано делать одинаковым коэффициент теплоизоляции по всей конструкции крыши.
  • Если крыша неутеплена, то шаг утепления рассчитывается таким образом, чтобы вместилось цельное количество стропильных ферм.

На образованном перекрытии необходимо обозначить ряд опор, которые будут обязательны для правильного крепления ног нижнего яруса. Они выполняют опорную функцию, а также могут служить каркасом.

Этап строительства начинают с мансарды:

  • Нужно установить угловые опоры, на 10 см выше чистовой высоты мансардного потолка. Проверить насколько ровно выстроены опоры необходимо отвесом. Фронтонные стенки также должны быть на 10 см выше чистовой высоты мансардного потолка;
  • Все угловые опоры соединяются шнурком для обозначения области установки промежуточных опор;
  • Сверху нескольких опор укладываются прогоны;
  • На прогоны должна укладываться доска, которая будет образовывать потолочное перекрытие мансарды;
  • Сверху выстроенной мансарды нужно уложить доски.

Далее выстраивают нижний ярус крыши. Стропилины ставят всегда стандартным наслоенным способом. Доска, оборудованная под нижний ярус, пристраивается к торцевой зоне крыши, чтобы не ошибиться в обозначении запила.

В сущности сначала отмечается зона верхнего запила, а нижний уже обозначается тогда, когда доска уложена. Далее устанавливаются стропильные ноги. Закреплять их нужно к балкам нужно скобами или же уголками из металла, а в верхней области несколькими гвоздями.

На верхних стропильных ногах всегда отмечается центральная ось.

  • Чтобы отметить ее правильно, небольшой отрезок дюймовки располагают строго вертикально. На ней обозначают запилы.
  • Далее нужно изготовить по шаблону несколько стропильных ног верхних скатов.
  • Далее нужно позаботиться об установки стропильных ферм верхнего яруса.
  • Подпираются они подкосами через каждые 3-4 штуки. При этом угол наклона никогда не превышает 45 градусов.

Далее конструкция скрепляется относительно разработанных чертежей. Мастер всегда заботиться о дополнительном укреплении системы.

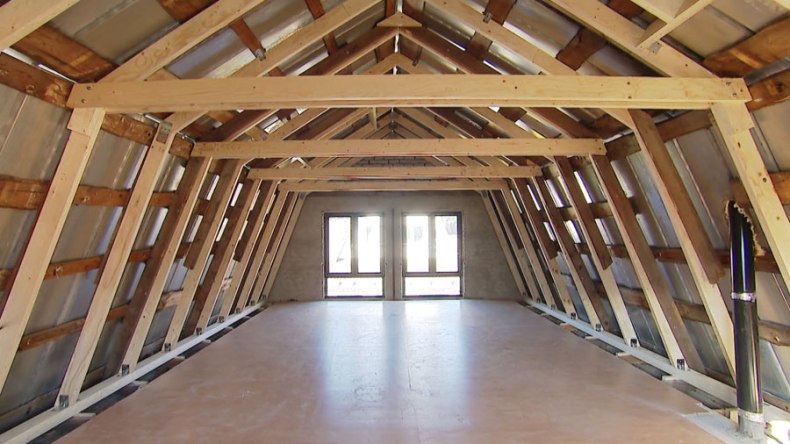

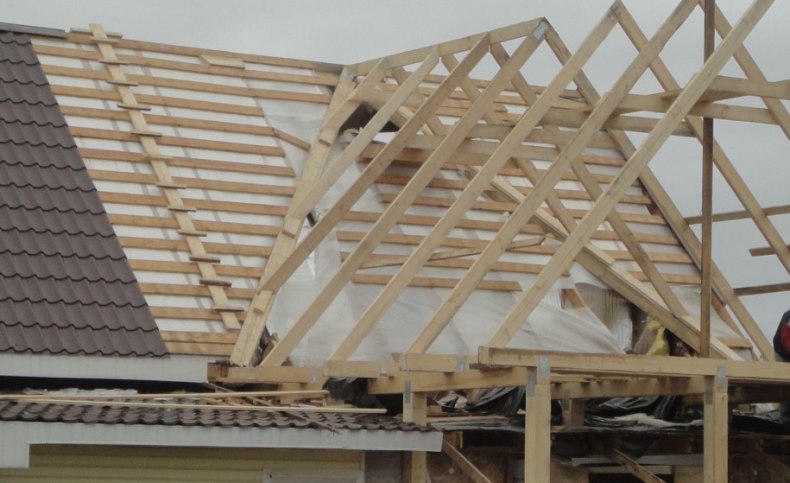

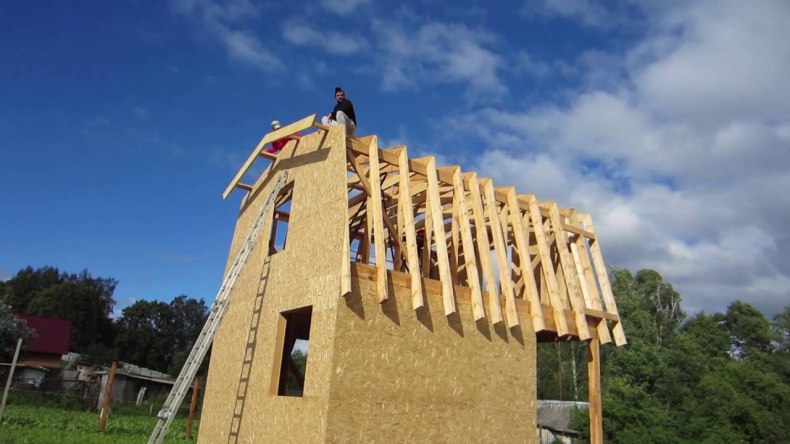

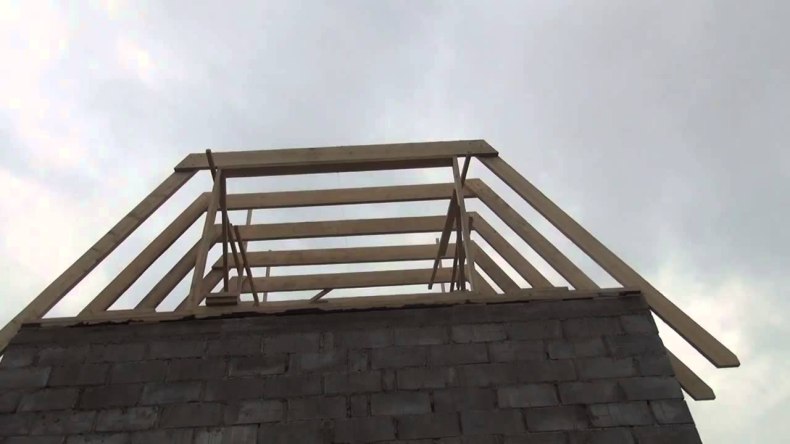

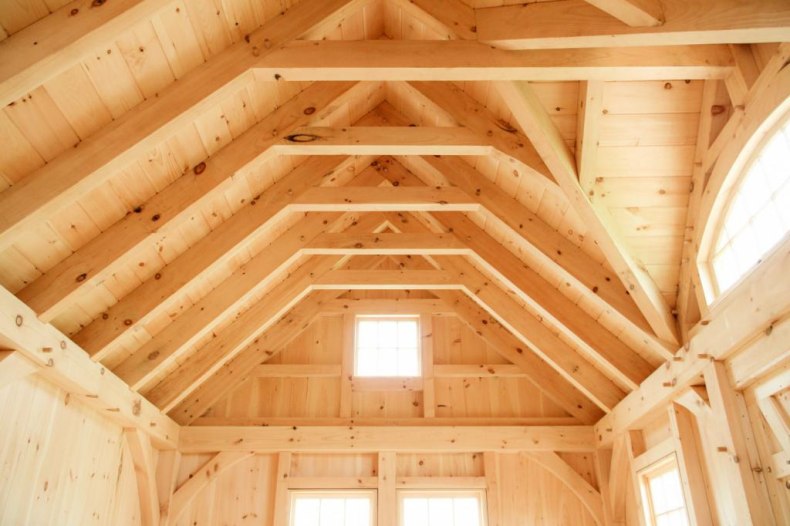

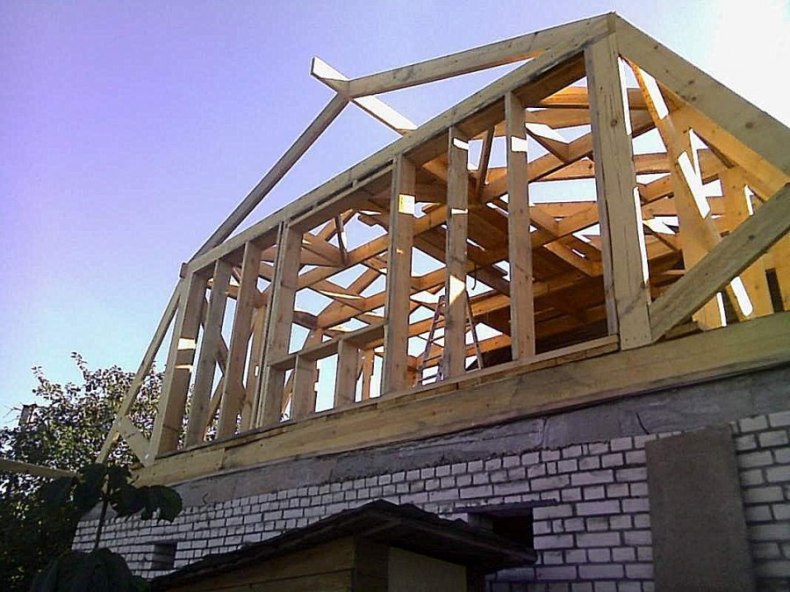

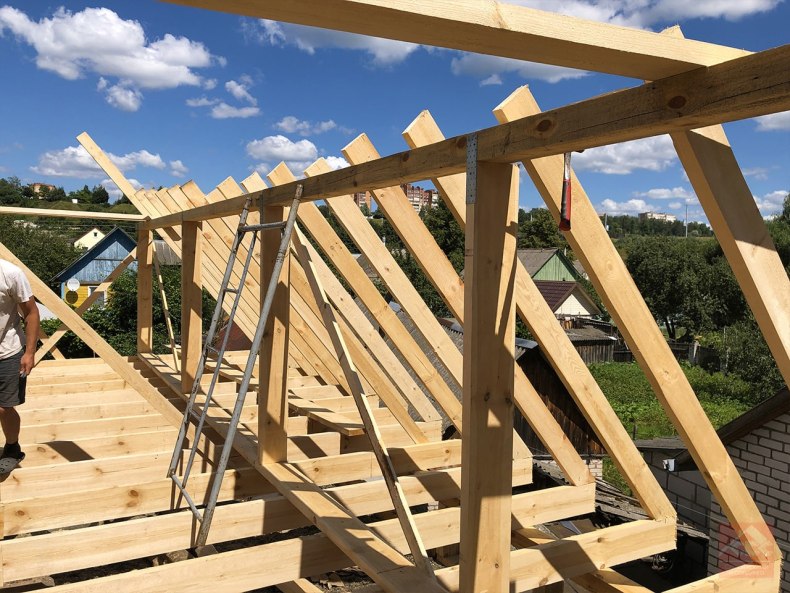

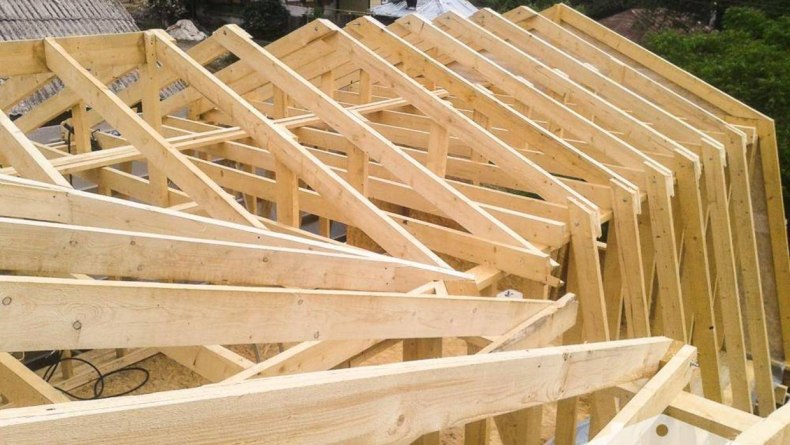

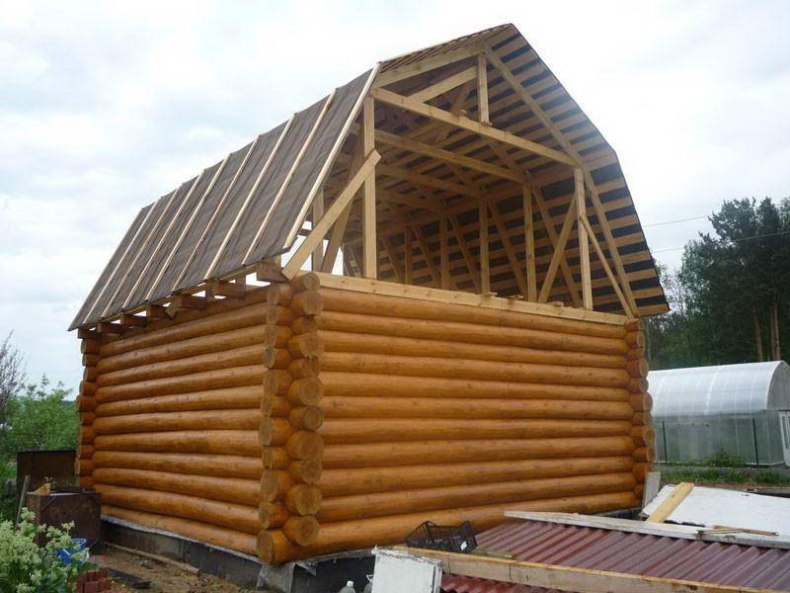

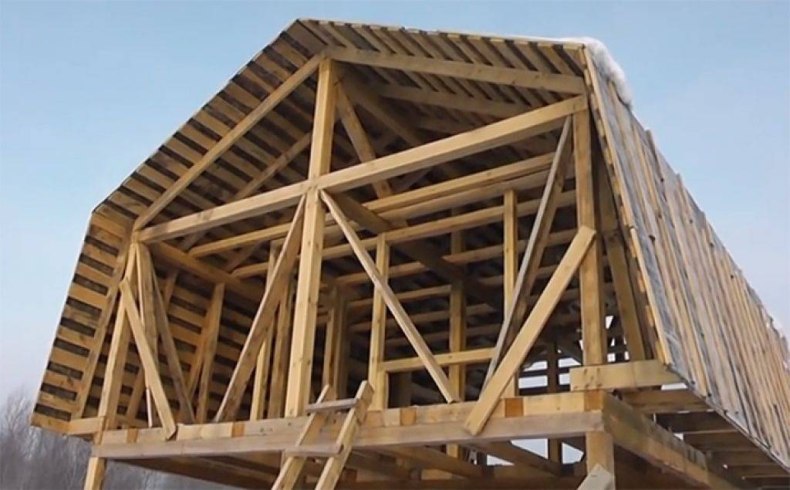

Фото стропильной системы ломаной крыши
