Стропильная система с фронтонами: пошаговая схема по возведению двухскатной крыши своими руками с тремя фронтонами

При укладке стропилин с наклоном в качестве опоры могут использоваться стены. Могут для этой цели использоваться несущие с различной высотой, так и торцевые. Они могут выполняться из разных материалов – блоков из пенобетона, кирпичных треугольников, бревен.

Способ отличается от стандартного, поэтому стоит основательно усвоить основы возведения с использованием фронтонов, ознакомится с определенными правилами.

При необходимости использовать пространство под крышей в качестве полезной площади, то есть оборудовать в ней мастерскую или бильярдную, стоит избегать загромождения. Поэтому вместо стоек, перегородок и арок рачительные хозяева предпочитают устанавливать кровлю на торцы сооружения.

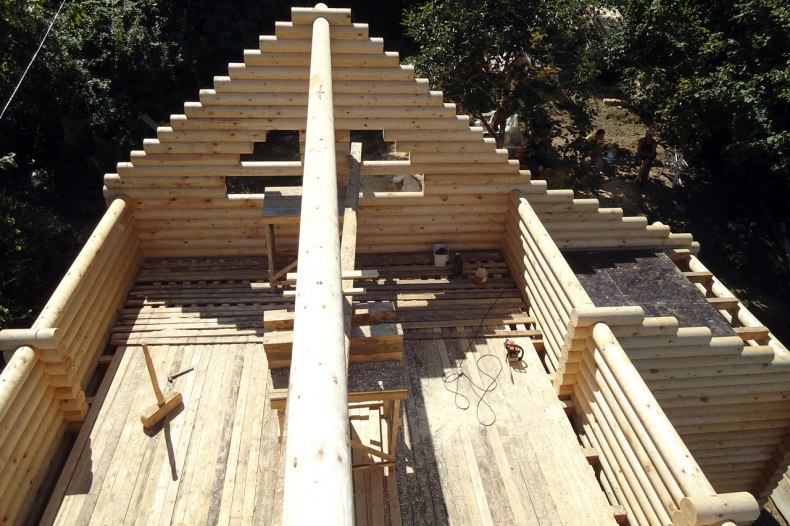

Крепление коньковой балки

Можно крепить элемент одним из наиболее подходящих способов:

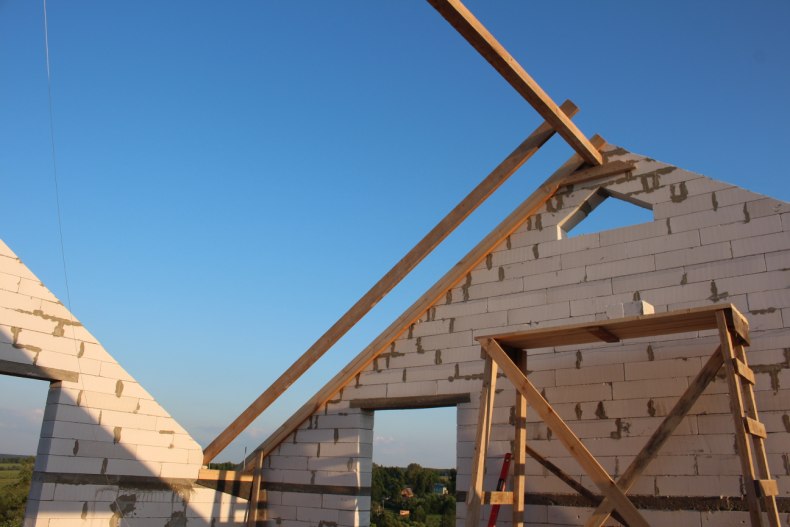

  • Непосредственно во фронтонной стенке. Тогда в каждой стене с торца делаются ниши. Они расположены на высоте на той же высоте, что и прогон. Его края оборачивают гидроизоляцией и укладывают в стенную полость;

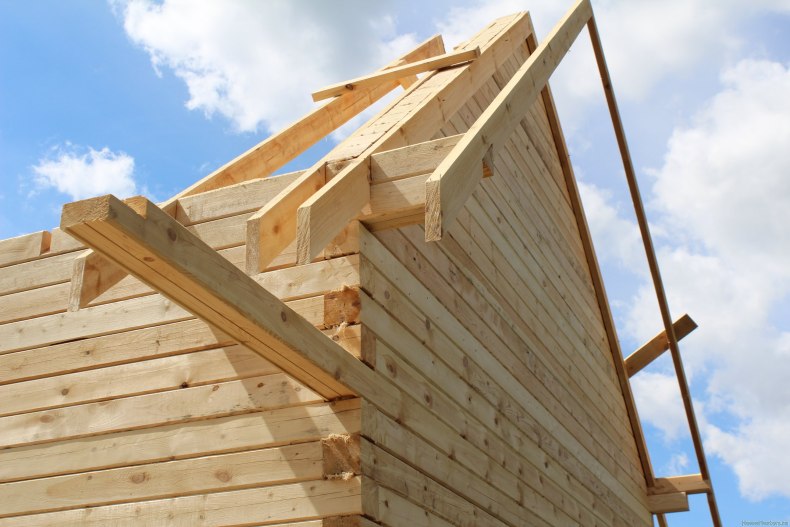

  • Когда фронтон имеет сквозное пересечение. Отверстия формируются на торцах. Через них прогонные края выходят наружу;
  • Установка проводится на части кронштейнов. Способ оправданно считается народным. На высоте прогона проводится крепление к фронтонным элементам кронштейнов с оцинковкой. Края балки прогона опирают на них. Таким способом пользуются при сооружении небольших дачных построек.

В первом варианте края не заделываются герметично. Древесина напрямую не должна контактировать со стенами во избежание загнивания. Причина, по которой прогонная часть по длине меньше на два – пять сантиметров, чем пролет.

На дне ниши размещается прокладка из дерева. Она промасливается или пропитывается битумом. Запил краев составляет шестьдесят градусов. Так торцевая площадь увеличивается.

Обработка проводится антисептическим веществом, затем части в нишевой полости оборачивают, используя рулонный материал для гидроизоляции.

Для второго варианта подготовка аналогичная. Эта схема имеет преимущество в части разгружения прогонной балки. Возникающие противодействие сил с разным направлением не позволяет коньковому прогону выгибаться в какую-либо сторону.

Варианты конструкции крыши

Фронтоны, как опорная часть, удобны, когда надо освободить пространство от ненужных многочисленных элементов. Нет необходимости возводить стены, а небольшое расстояние минимизирует количество опор.

К стандартным решениям относятся:

  • Несущая стена, на которой присутствуют или фермы, или опорные части. Прогон должен быть расположен поперек стены;
  • Образование двух частей путем деления при помощи балки конька. Установка в месте сопряжения;
  • Упор установленных укосин во фронтонные стены.

Разгрузить балку можно использовать укосины, если расстояние не превышает восьми метров. Они станут дополнительным украшением интерьера.

Когда балка длинная, устанавливают прогоны дополнительно. Они опираются на фронтонную часть ниже и сбоку.

Когда в конструкции не предусмотрено утепление, строители обычно не используют стропилины. Если случай обратный, то требуется вентиляция, поэтому нечто похожее установить все же придется. Например, перпендикулярный брусок пятьдесят на пятьдесят.

Материалы

Прогон конька – основная каркасная часть. Им в первую очередь воспринимается нагрузка для передачи фронтальным элементам. Для него и проводят расчеты.

Балку для прогона можно выполнить из:

  • Брусьев. Пролетная длина не должна превышать, при этом, шести метров. Если больше, в ход идут как стойки, так и подкосы;
  • Бревен. Лесной материал приобретается с учетом прогонных размеров, дополненных запасом, чтобы провести торцевую обработку. Стесывают их там, где есть контакт с фронтонами;
  • Балка клееная. Прочная, с хорошей сопротивляемостью на упругость. Когда пролет идет больше шестиметрового.

Подобрать сечение поможет расчет. Его делают, учитывая нагрузку, как снеговую, так и ветровую.

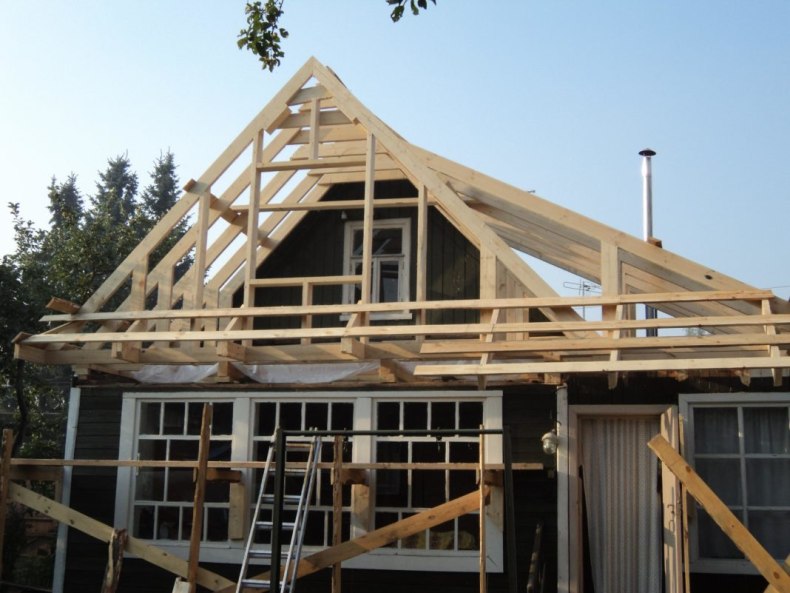

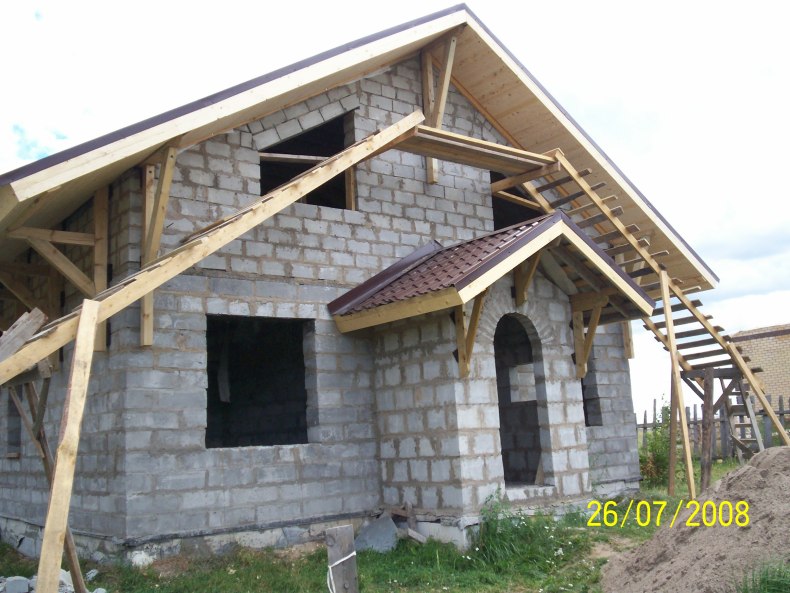

Конструкция с тремя фронтонными элементами

В качестве примера стоит рассмотреть трехфронтонную кровлю. Один из элементов располагается ниже по отношению к другим. Вариант распространенный для сооружений загородного типа. Имеется эркер крупных размеров, перекрываемый крышей со скатом.

Если коротко описать алгоритм, то он выглядит следующим образом:

  • По периметру запланированной кровли устанавливается мауэрлатная часть. Основание для системы стропил сооружения идут брусья. Их размер составляет сто на сто пятьдесят миллиметров;
  • Монтируются балки, чтобы соорудить перекрытие. Размер выбирается такой же. Можно использовать досочные части пятьдесят на сто пятьдесят, поставленные ребром. Сначала ставятся балки по крайним точкам. Между ними предстоит натянуть шнурок. Проводится контроль, насколько правильно их положение наряду с надежностью закрепления. Затем монтируются балки в ряд. Минимальный шаг шестьдесят сантиметров, максимальный – восемьдесят;
  • Предварительно раскладывают доски для удобства;
  • Согласно утвержденному проекту выставляется главная опорная часть. Ее необходимо зафиксировать. Можно воспользоваться уголками из металла, либо применить накладки их дерева по обеим сторонам;
  • Берутся две части основного пролета. Определяется середина. В этих местах необходимо провести установку стоек вспомогательного назначения. Точно также они ставятся в средней части кровли;
  • Чтобы приступить к укладке прогонных частей, ставятся кронштейны;
  • Балки сначала укладываются, а затем закрепляются в кронштейнах. Прогонное ответвление крепится деталями из металла с зубьями. Можно для опоры использовать брусок;
  • Проводится контроль, насколько качественно была проведена установка. Для этого натягиваются шнурки, применяется не только отвес, но и уровень строительного назначения. Если есть необходимость, проводится соответствующая корректировка по расположению конструктивных элементов;
  • Изготавливаются цельные рядовые стропилины. Проводится их установка;
  • Делаются детали для ноги (стропильной). Две доски сшиваются. Целая деталь устанавливается;
  • Выполняются укороченные части в виде нарожников. С их помощью формируются концевые скаты.

В завершении устанавливается подкос. В точке стыкования ног, расположенных в диагональном направлении, он усиливает ответвление кровельной Т-образной конструкции.

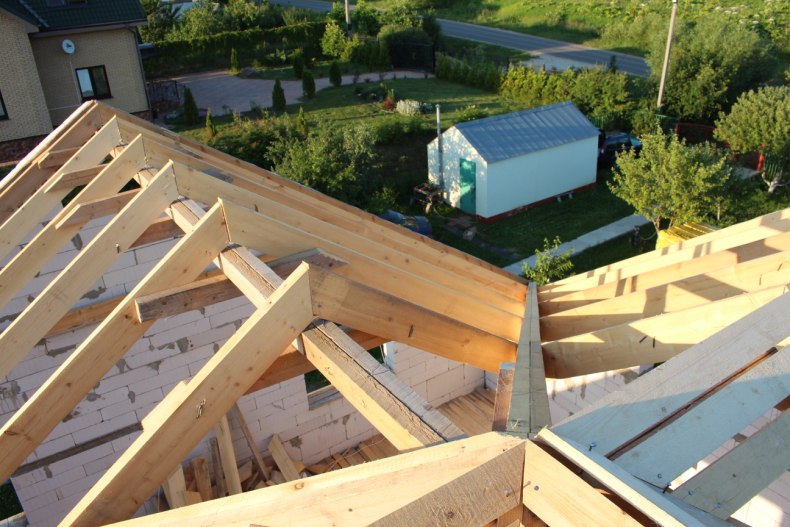

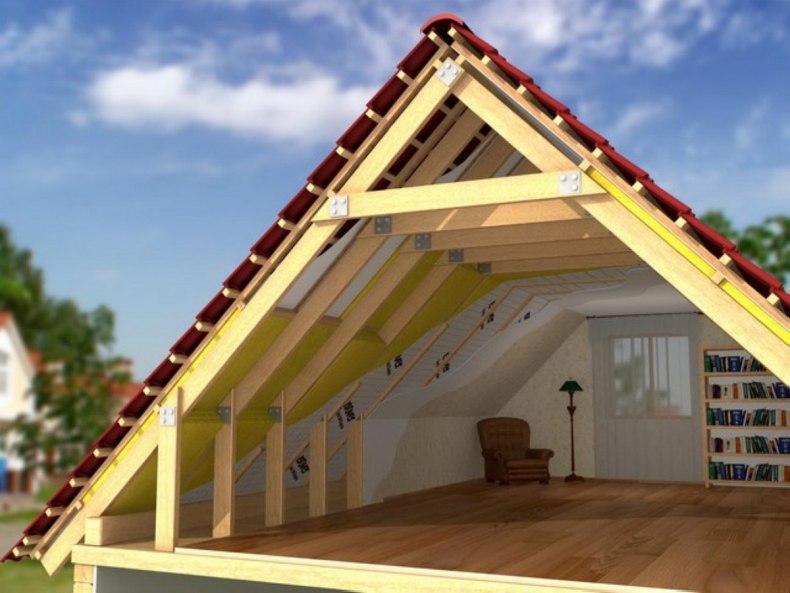

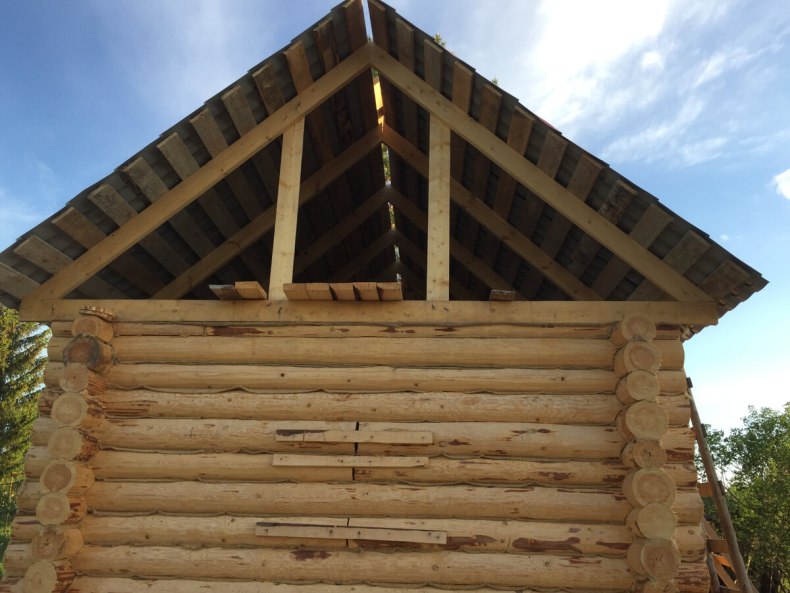

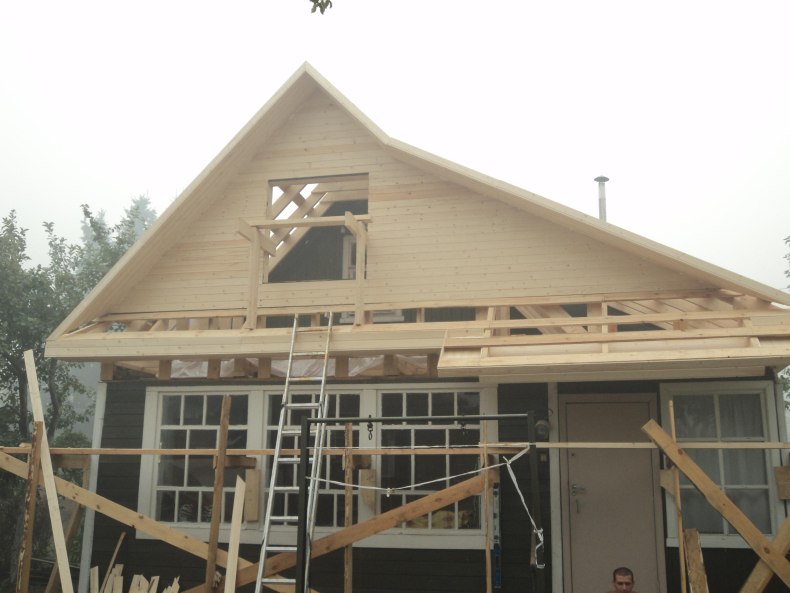

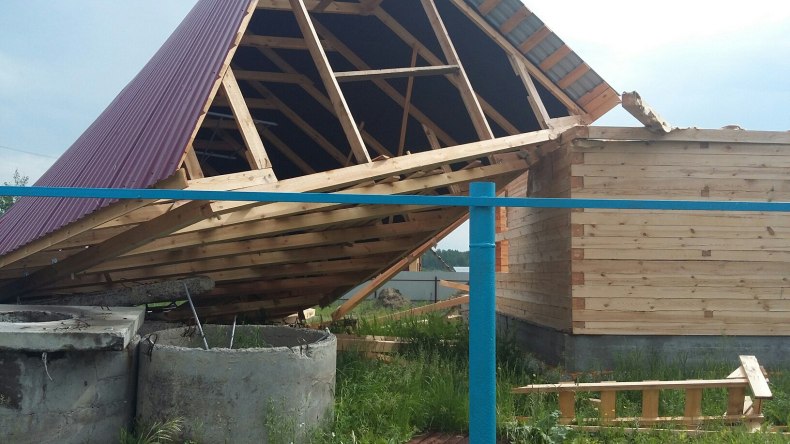

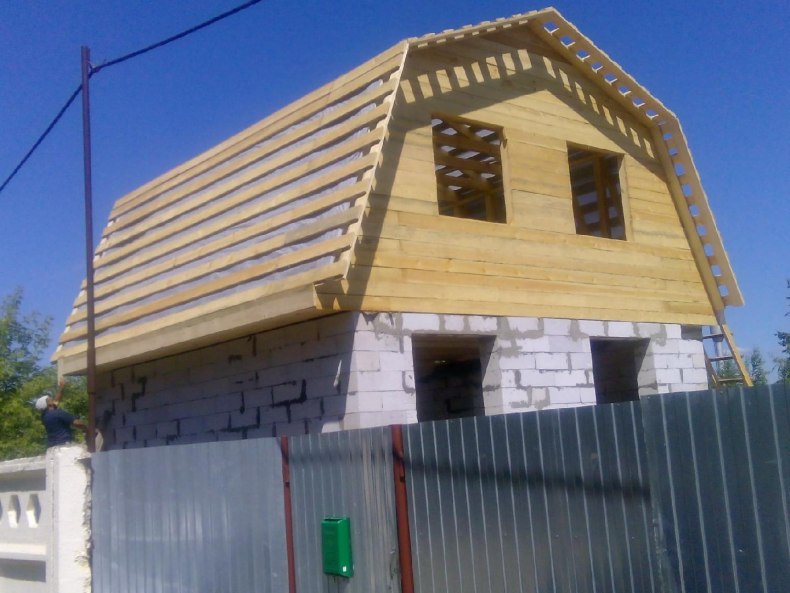

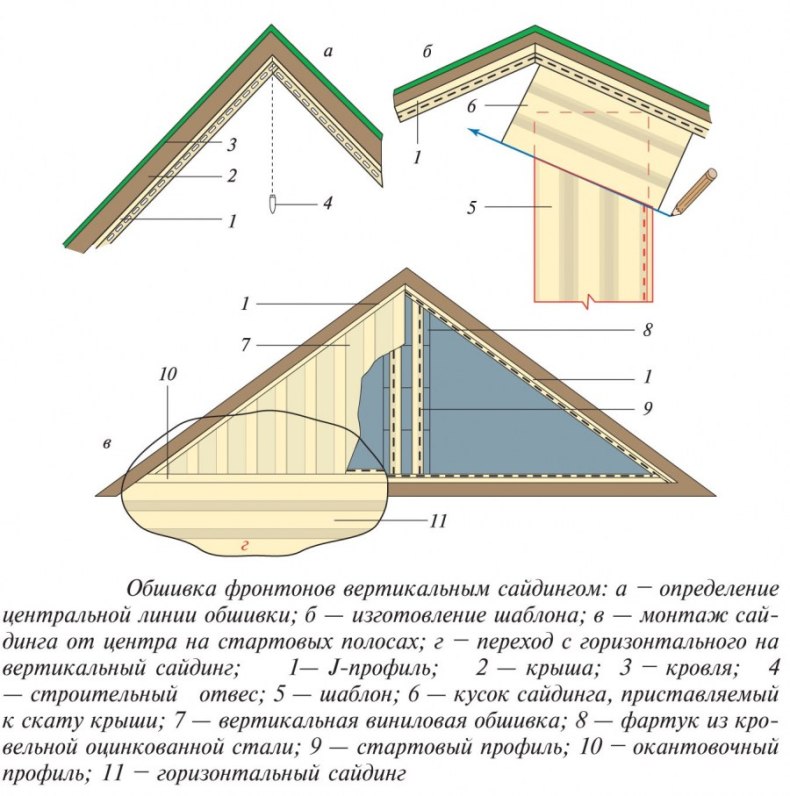

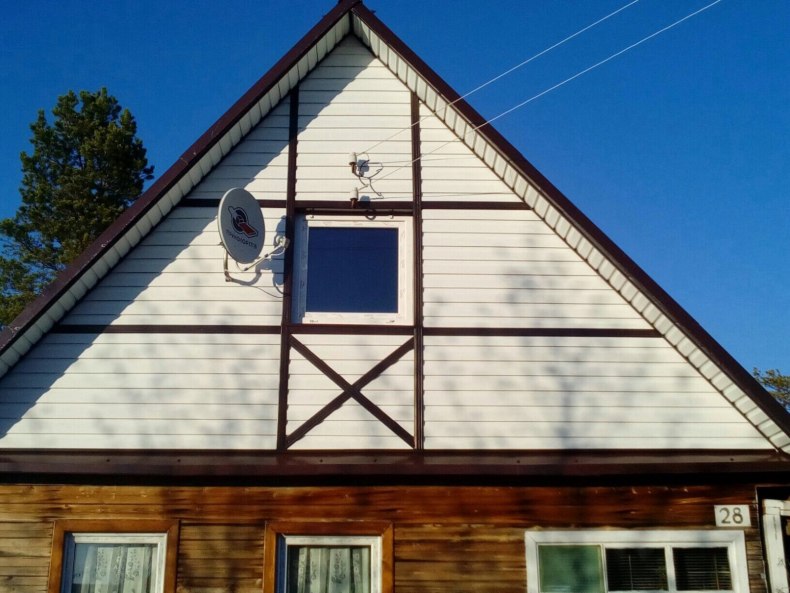

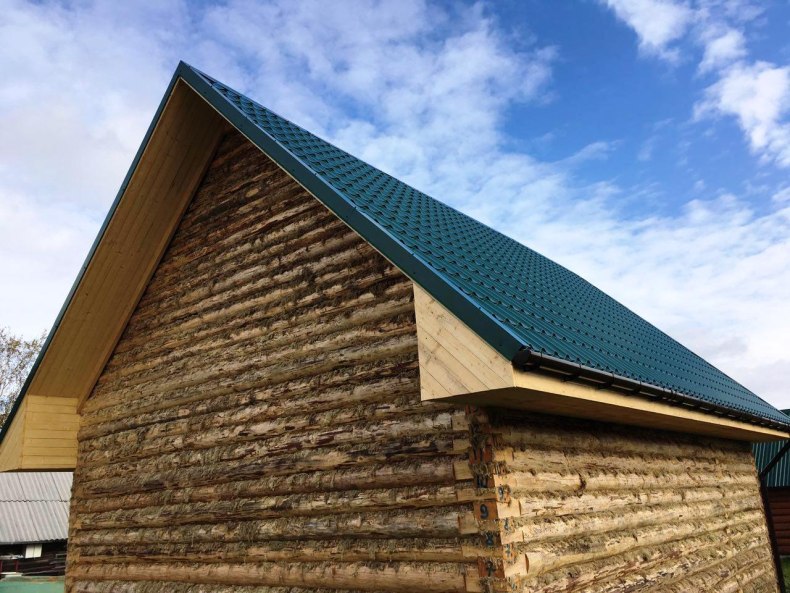

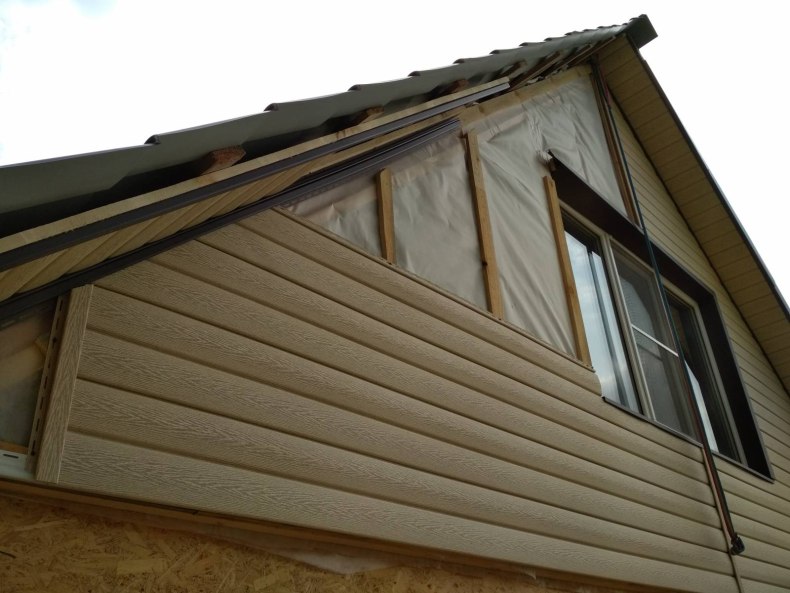

Фото стропильной системы крыши с фронтонами
