Водосток для плоской кровли: все об организации системы по отводу воды с крыш (расчеты уклона, планы и чертежи с размерами)

Владельцы частных домом время от времени сталкиваются с вопросом как произвести монтаж водосточной системы своим руками. Что она собой представляет, из каких частей состоит и на что стоит обратить внимание непосредственно при монтаже.

На все эти вопросы и не только можно будет ответить, если внимательно изучить предложенную ниже информацию.

Особенности водосточной системы для плоской кровли

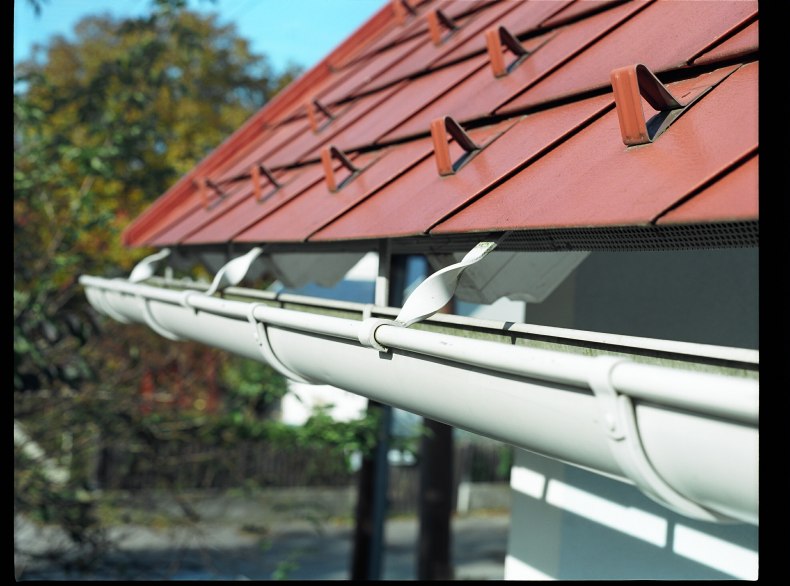

Он состоит из 2-х основных составляющих – желобов и труб. Первые устанавливаются непосредственно на карнизе крыши. На них ложится обязанность собирать всю дождевую и талую воду, которая будет попадать со скатов крыши.

Трубы, нужны чтобы собранную в желобах воду, спустить вниз либо в специальную систему водоотведения, либо непосредственно на грунт.

Помимо этого есть еще некоторые доп. элементы, которые могут понадобиться в момент монтажа:

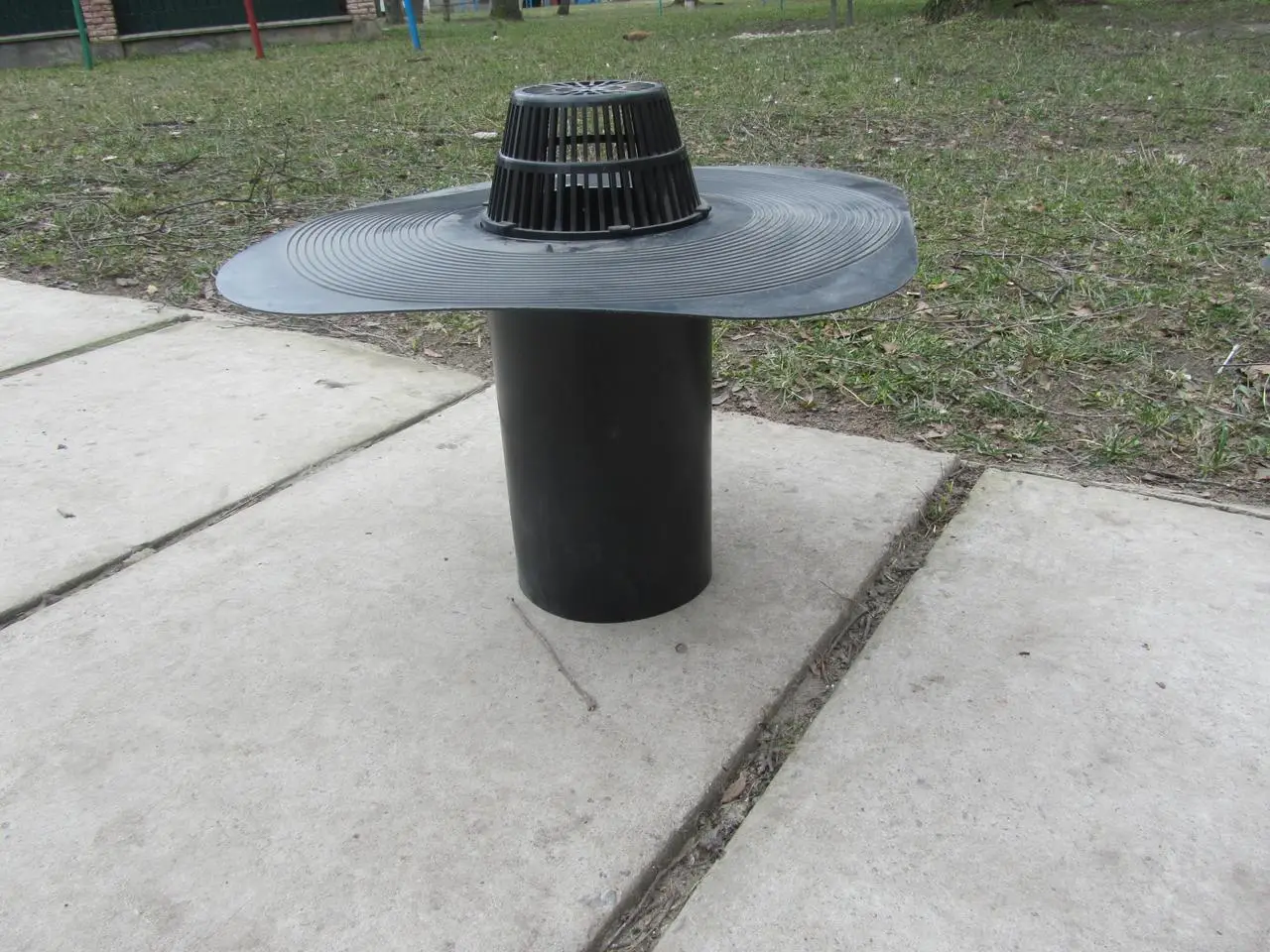

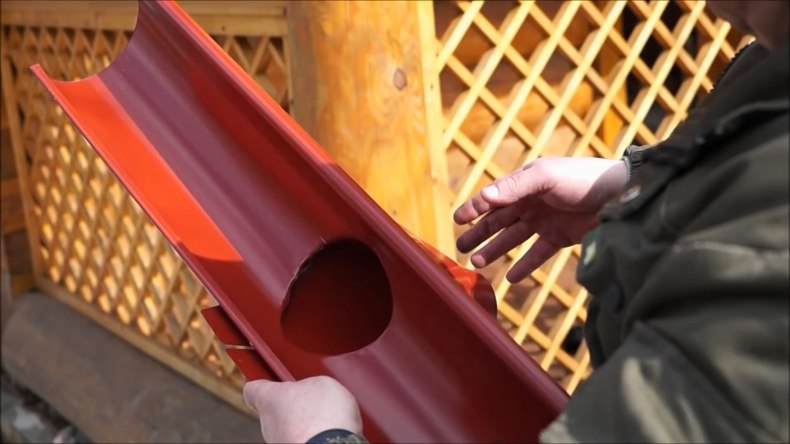

  1. Воронки. Сквозь них вода из лотка попадает в трубу.
  2. Колена. Они нужны для фиксации труб между собой, а также для отведения от карниза к стене здания.
  3. Кронштейны, с помощью которых будут крепиться лотки.
  4. Хомуты. Они понадобятся, чтобы крепить трубы к стенам здания.
  5. Заглушки для прикрытия торцевых частей желобов.

Инструкция по монтажу водостока

Для начала стоит провести желоба. Фиксация производится с помощью крюков, закрепляющихся либо на начальные две доски обрешетки, либо на стропильную систему. Наилучшим здесь будет первый вариант крепления.

Однако его можно выполнить лишь, если кровля еще не смонтирована на крышу. Ели она все же уже покрыта, тогда в этом случае используются кронштейны в виде коротких крюков с креплением на лобовую доску.

Фиксация к обрешеточной системе

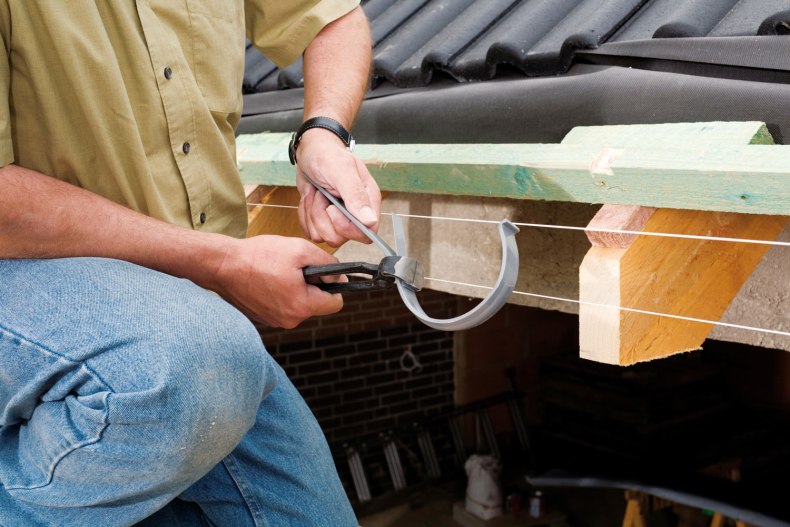

Монтажные работы выполняются при помощи урюков с удлиненной ножкой. Монтируются они довольно просто. Их отгибают назад на нужную длину, после чего крепят к обрешетке, затем прикрепляют с помощью саморезов через подготовленные отверстия.

Во время монтажа стоит выполнить два основных правила:

  1. Соблюсти шаг между крепежами.
  2. Проверить расстояние от середины крюка и до края свеса самой крыши. Он должен быть от тридцати до сорока миллиметров.

Это нужно чтобы вода, которая будет стекать с крыши, попадала ровно в середину желоба. Иначе будет перелив через край лотка, и постоянно будут образовываться брызги воды.

Фиксация непосредственно к стропилам

Когда кровельный материал уложен установить водосток можно лишь при помощи крепления крючков непосредственно к самой стропильной системе. Здесь используются также крепежи с удлиненной ножкой, но здесь она гнется на девяносто градусов. Именно так будет удобнее монтировать кронштейны.

Монтаж кронштейнов к лобовой доске

Для данного монтажа применяются укороченные крючки, однако у них есть площадка со специальными монтажными отверстиями.

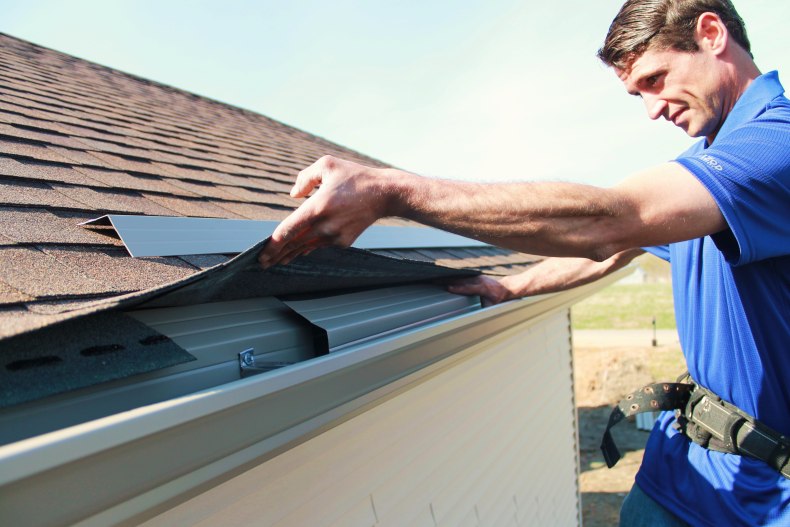

  • В этом случае крепежным элементом будет планка. На ней есть паз, который расположен по все длине этой планки.
  • Крепится крюк при помощи саморезов. После чего в пазы вставляются сами кронштейны.

Иные способы

Когда смонтировать крюки нет возможности ни по оному из перечисленных вариантов, тогда остается лишь одно – крепить к подшивке, под свесом кровли. Здесь также используются крепежи с длинной ножкой.

Они во время монтажа отгибаются на необходимый угол и длину, после этого крепится к свесу при помощи все тех же саморезов.

Последовательная сборка желоба

Перед монтажником стоит основная задача – выполнить монтаж желобов водостока под правильным углом, который будет равен двум-трем миллиметрам на один погонный метр желоба. Ведь водосток сама по себе система самотечная, такого наклона вполне должно хватить.

  • Для того чтобы соблюсти это условие, необходимо с одной стороны крыши произвести монтаж непосредственно к карнизу кровли, а на противоположной стороне крыши наклон будет больше.

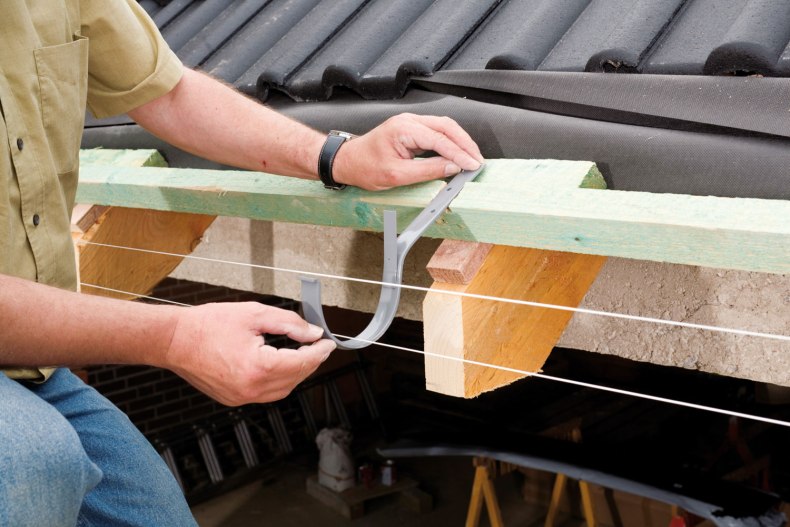

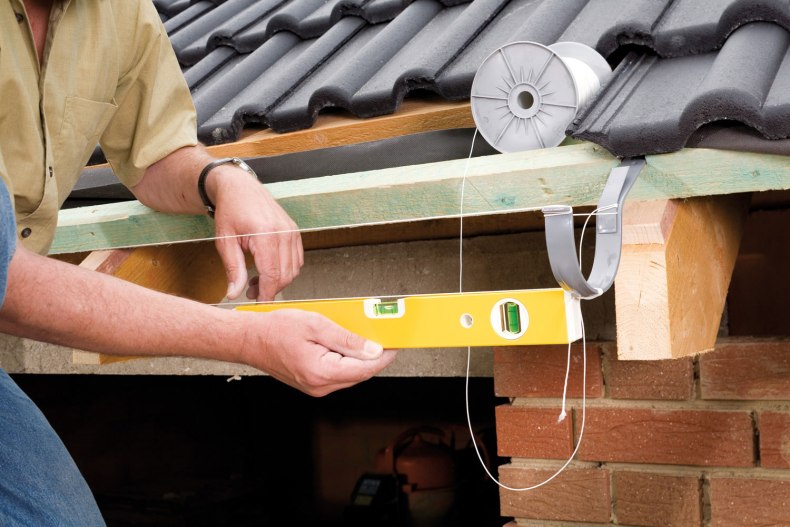

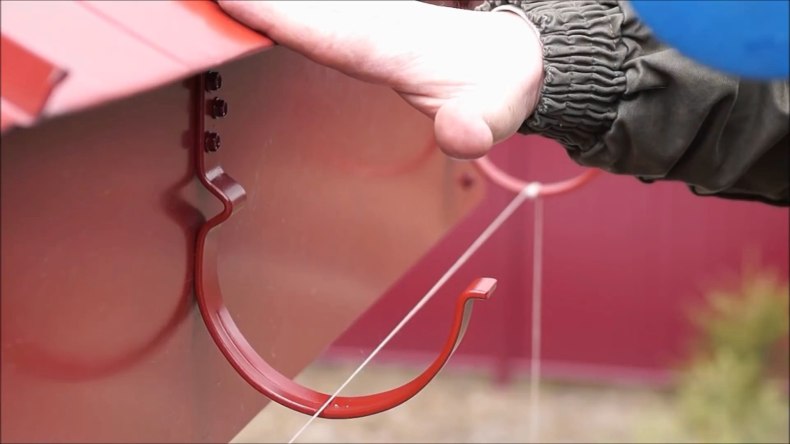

  • Каким точно он будет, нужно будет посчитать, основываясь на правила подсчета наклона желоба. После этого от одного крепежа до конечного натягивается нитка. Ориентируясь по ней в дальнейшем идет крепеж оставшихся желобов.
  • Шаг между ними составит пятьдесят-шестьдесят сантиметров. На этом месте крепятся оставшиеся кронштейны.

Затем производится укладка и крепление самих желобов на установленные заранее крепежи. Стоит помнить, что во время монтажа желобов необходимо делать зазор между одним желоба и другим на три миллиметра.

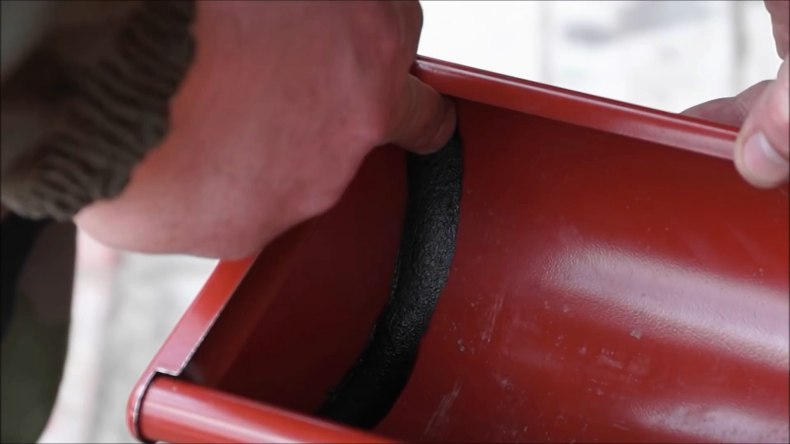

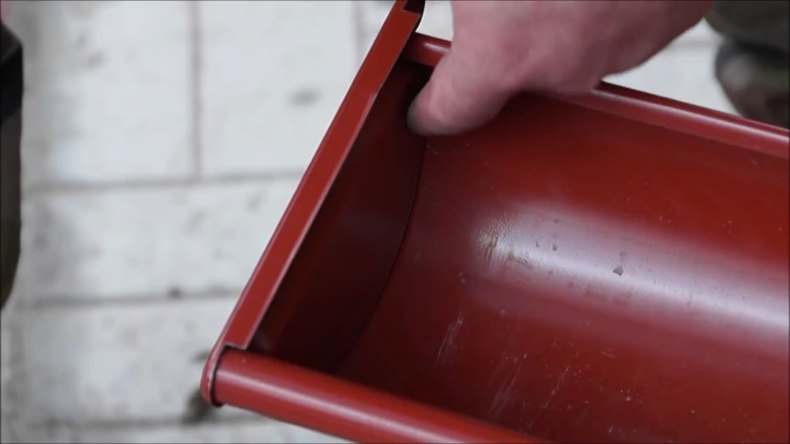

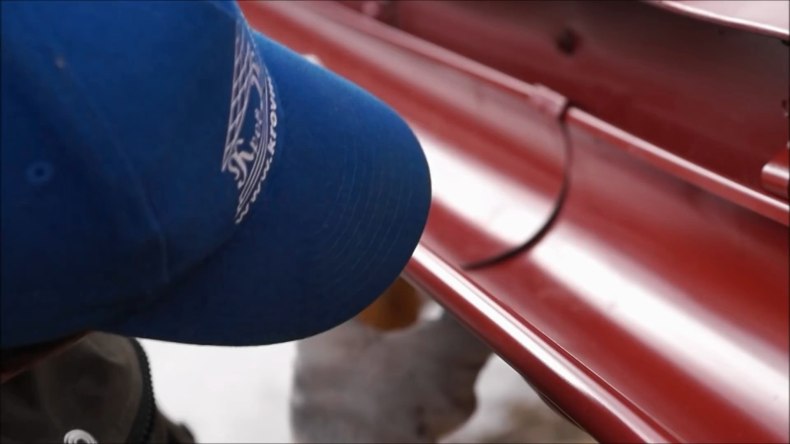

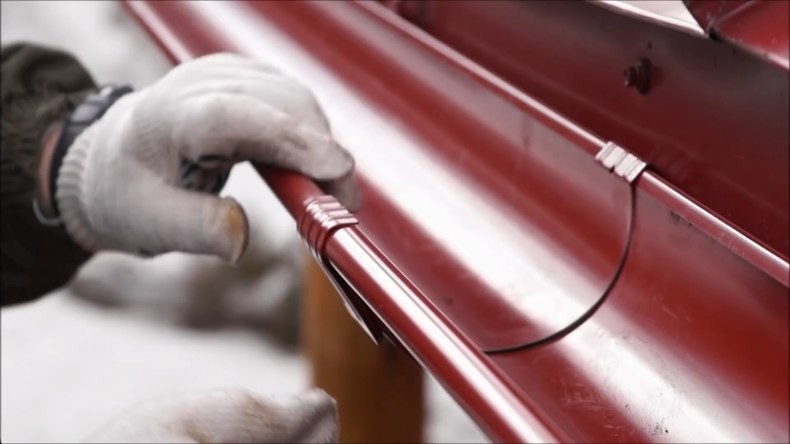

В месте стыкования желоб защелкивается специальным соединителем с герметизирующей прокладкой, выполненной из пористой резины.

Для того чтобы минимизировать возможные протечки, места, где происходит стыковка необходимо обработать специальным герметиком, который используется во время выполнения кровельных работ.

В том случае если частный дом расположен вблизи с деревьями и в том числе с их густой кроной, листвой, тогда здесь потребуется специальное приспособление «паук» которое устанавливается в воронку, а также на желоб крепится сетка.

Все эти меры необходимы, чтобы защитить систему от заторов и загрязнений. Сетка во время эксплуатации не нуждается в чистке, ветер сделает всю работу сам, а вот «паука» время от времени придется снимать и очищать.

Установка водосточных труб

После того как все желоба закреплены можно переходить ко второму этапу – креплению вертикальных водосточных труб. При крепеже трубу диаметров 9 см стоит учесть одно условие – на каждые десять погонных метров идет одна воронка.

К примеру, для карниза на доме длиной в десять метров монтируется один стояк, а если она больше десяти, но меньше двадцати, тогда нужно будет установить два столба.

Во время крепления труб к дому используются хомуты, они применяются через каждые полтора метра. При высоте дома выше десяти метров нужно будет шаг крепления сократить, т.е. сделать их меньше полутора метров. Сами хомуты крепятся с помощью саморезов в пластмассовые дюбели.

  • Для того чтобы финишный результат получился ровным и красивым перед установкой труб нужно провести вертикальные линии которые можно сделать либо при помощи лазерного уровня, либо с помощью отвеса.

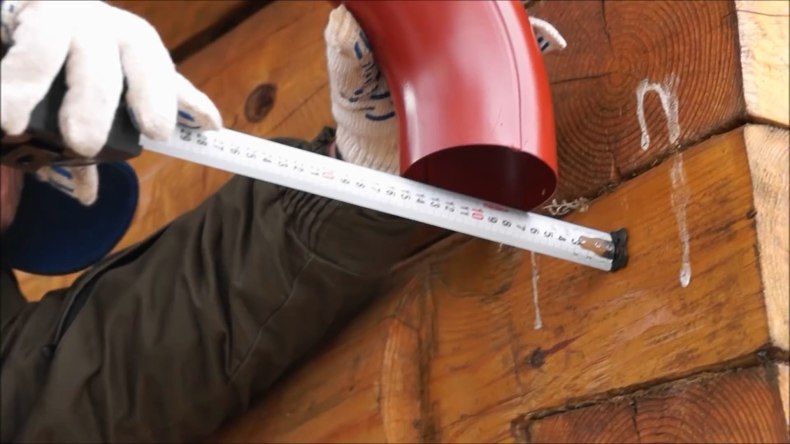

  • Так как длина трубы равна трем метрам, то их при монтаже необходимо соединять между собой. Делается это довольно легко и просто, для этого используется раструбное соединение, т.е. одна труба вставляется в другую. Чтобы стык получился прочным, используется герметик для кровельных работ.
  • После этого происходит монтаж труб и желобов, которые соединяются при помощи воронок. Внизу устанавливается слив, который крепится под углом в шестьдесят градусов. Стоит заметить, что расстояние между землей и окончанием слива должно быть двадцать сантиметров.

После того как все монтажные работы сделаны можно испробовать водосток, для этого сверху с крыши вылить ведро воды в начало желоба и посмотреть на места протечек и общей работы системы.

Если все шаги были выполнены согласно инструкции, то никаких проблем возникнуть не должно. Оказывается, смонтировать водосточную систему своими руками не так уж и сложно, нужно просто взять и сделать.
