Как рассчитать стропила для крыши (двускатной и односкатной): угол наклона, площадь сечения, длину и расстояние между ними

Автор: Школа кровельщиков "Артомин"

Планирование, а также квалифицированные вычисления компонентов стропильной системы — гарантия успеха в постройке, а также в дальнейшей эксплуатации кровли. Она должна устойчиво противодействовать совокупности временных, а также постоянных перегрузок, при этом по минимуму отягощать строительство.

Стропила, основа для любой кровли и от того, в какой степени она чётко выбрана, рассчитана, а также поставлена, находится в зависимости её жизнестойкость. Стропильная концепция способна изменяться в зависимости от функций кровли.

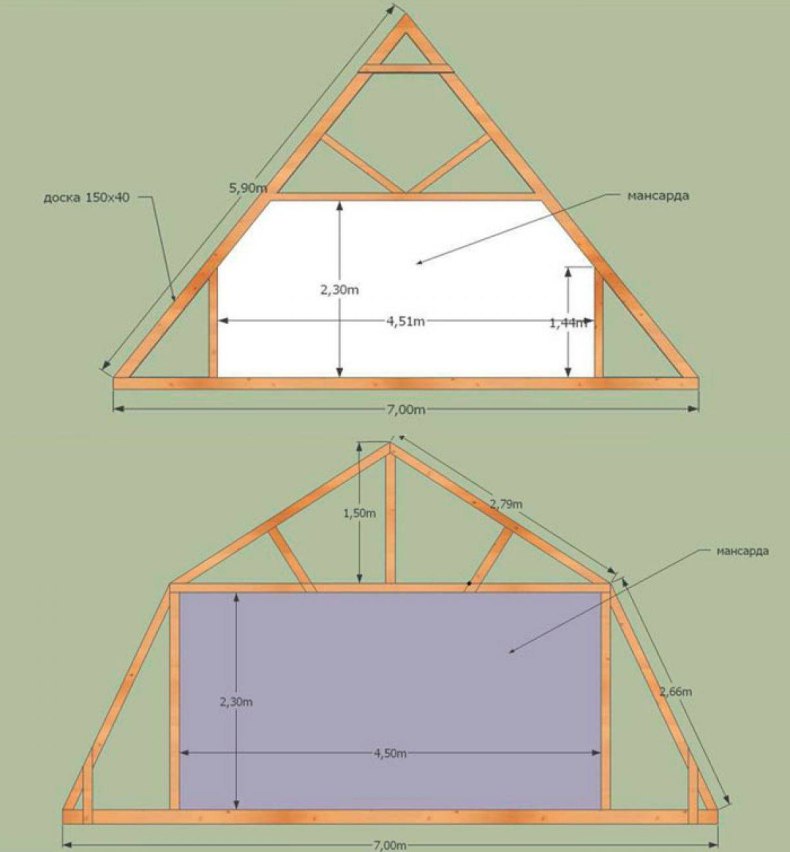

Станет ли данное сооружение большим чердачным помещением, либо мансардой, от вида перекрытия — естественную черепицу — усиленная, над поверхностью сарая — абсолютно лёгкая.

Содержание

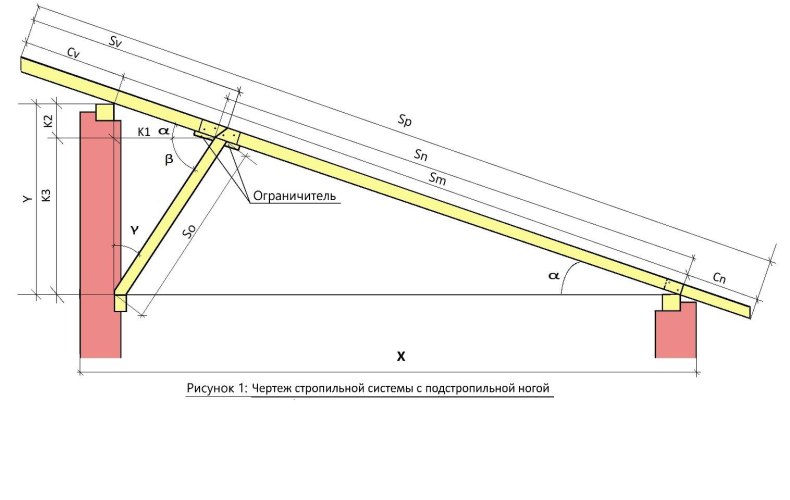

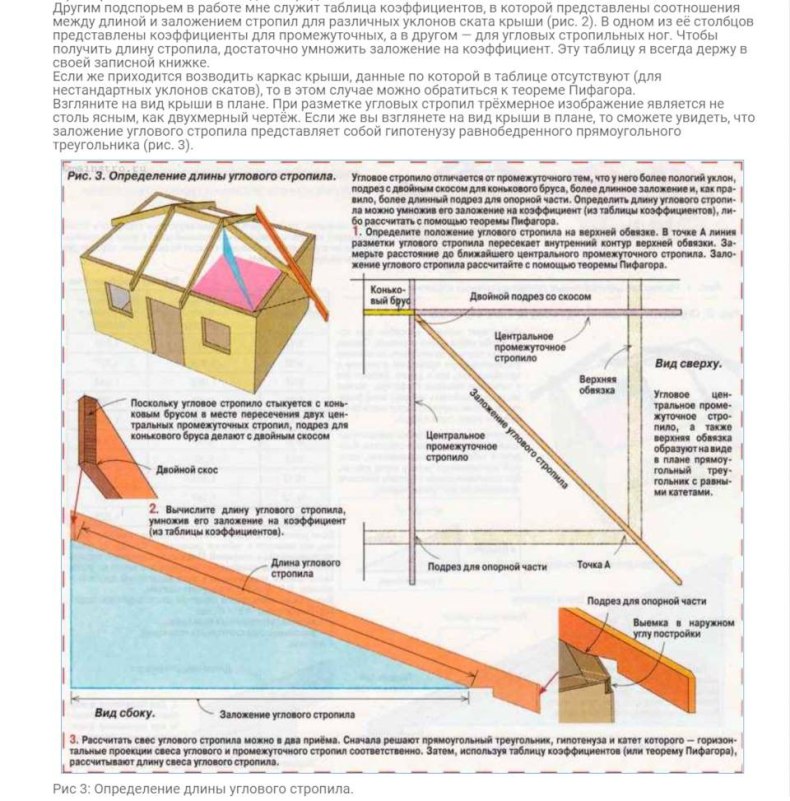

Расчет протяженности стропильной ноги

Длину стропилины устанавливают уже после того, как подобран ракурс наклона концепции.

И то и другое отмеченное значение невозможно причислить к конкретному количеству величин, потому как в ходе расчётов перегрузки как наклона, так вслед за ней протяжённость стропильной ноги способно немного меняться.

К главным характеристикам, оказывающим большое влияние на осуществление расчётов длины стропил, принадлежит вид карнизного свеса кровли, вследствие чего:

Внешний вид края стропильных ног обрезается вровень с внешней поверхностью стенки. Стропила в данных условиях не сформировывают карнизный свес, оберегающий систему от осадков. С целью охраны стенок вводится водослив, зафиксированный к приколоченной к торцевой кромке стропилин карнизной дощечке.
Купированные вровень со стенкой стропила наставляются удлиняющие системы (кобылки) с целью создания карнизного свисания. Они укрепляют к стропилам гвоздями уже после постройки стропильного скелета.
Стропилины изначально кроятся с учётом удлинённости карнизного навеса. В нижнем секторе стропильных ног желательны врубки в форме угла. С целью формирования выемок отходят от нижней стороны стропилин в ширину карниза конечного выноса. Врубки необходимы с целью повышения основного участка стропильных ног, а также с целью устройства основных конструкций.

Установление резерва стропилин

Стропильные ноги кровель разного наклона осуществляют разноплановую деятельность. На стропила отлогих систем функционирует в основном искривляющий момент, на аналогичные крутые концепции к нему прибавляется ещё сжимающее напряжение. В следствии этого в расчётах разреза стропил непременно предусматривается уклон скатов.

Расчет для сооружений с наклоном до 30 градусов

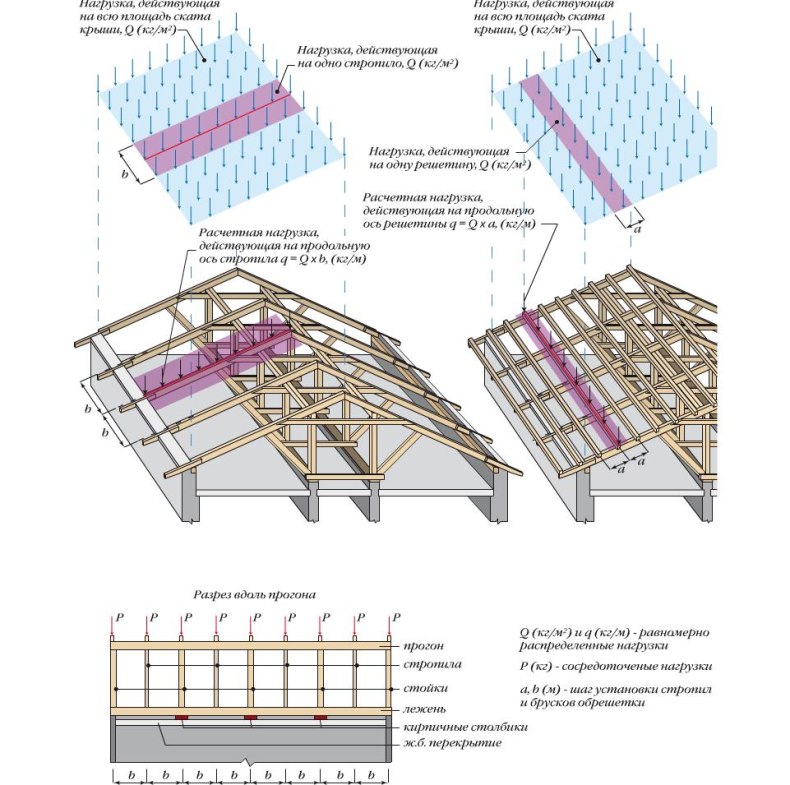

На стропильные ноги кровель данной крутизны работает лишь выгибающее напряжение. Считаются они на самый большой период излома с прибавлением абсолютно всех разновидностей перегрузки. При этом кратковременные, т.е. атмосферные перегрузки применяются в вычислениях по наибольшим признакам.

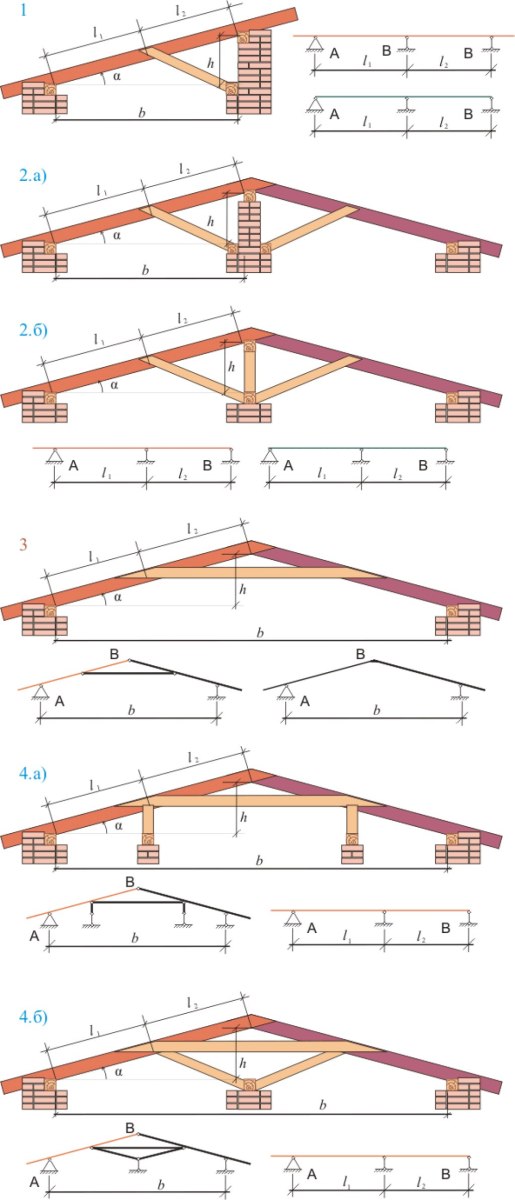

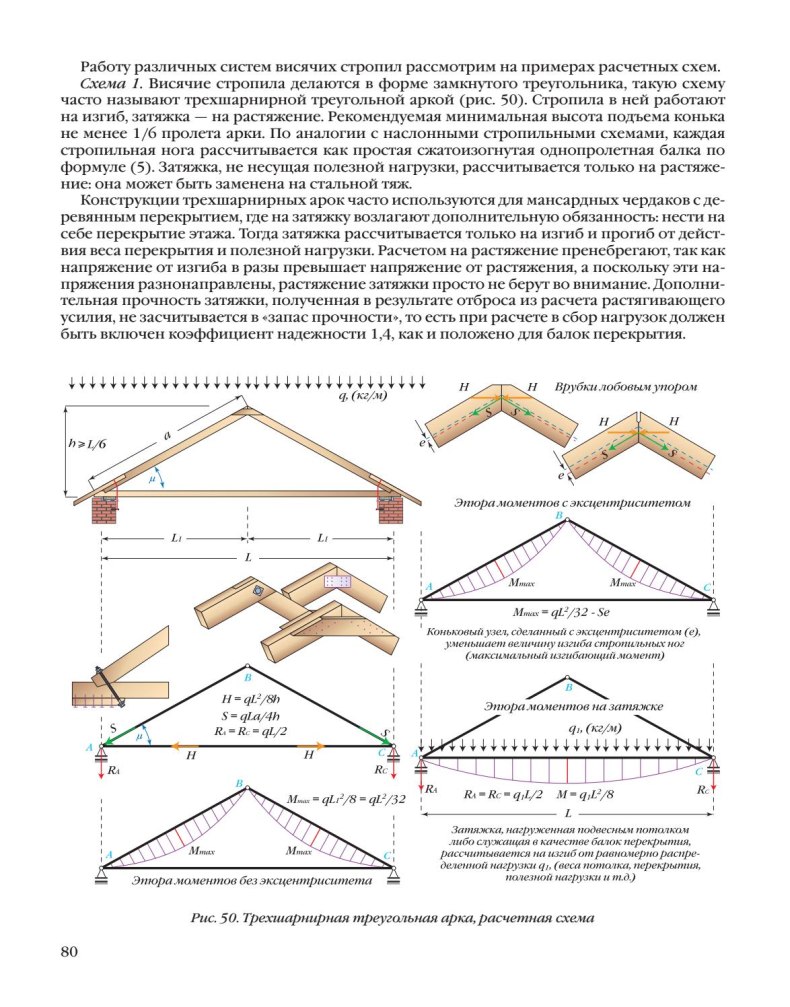

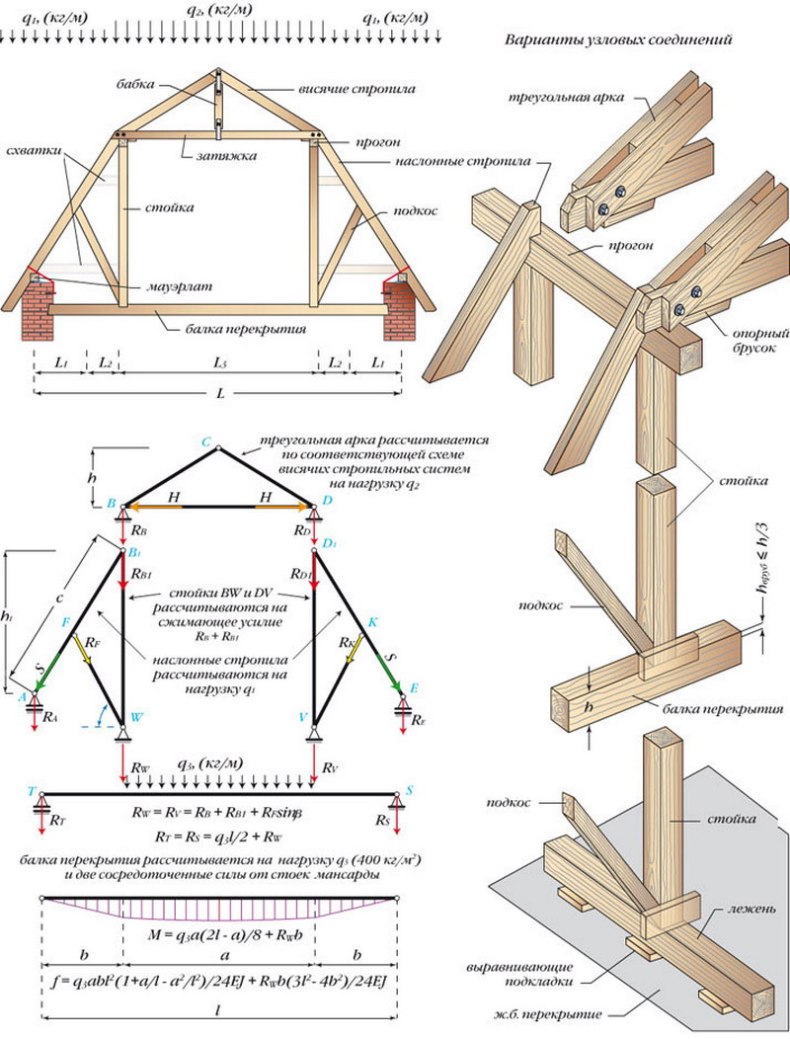

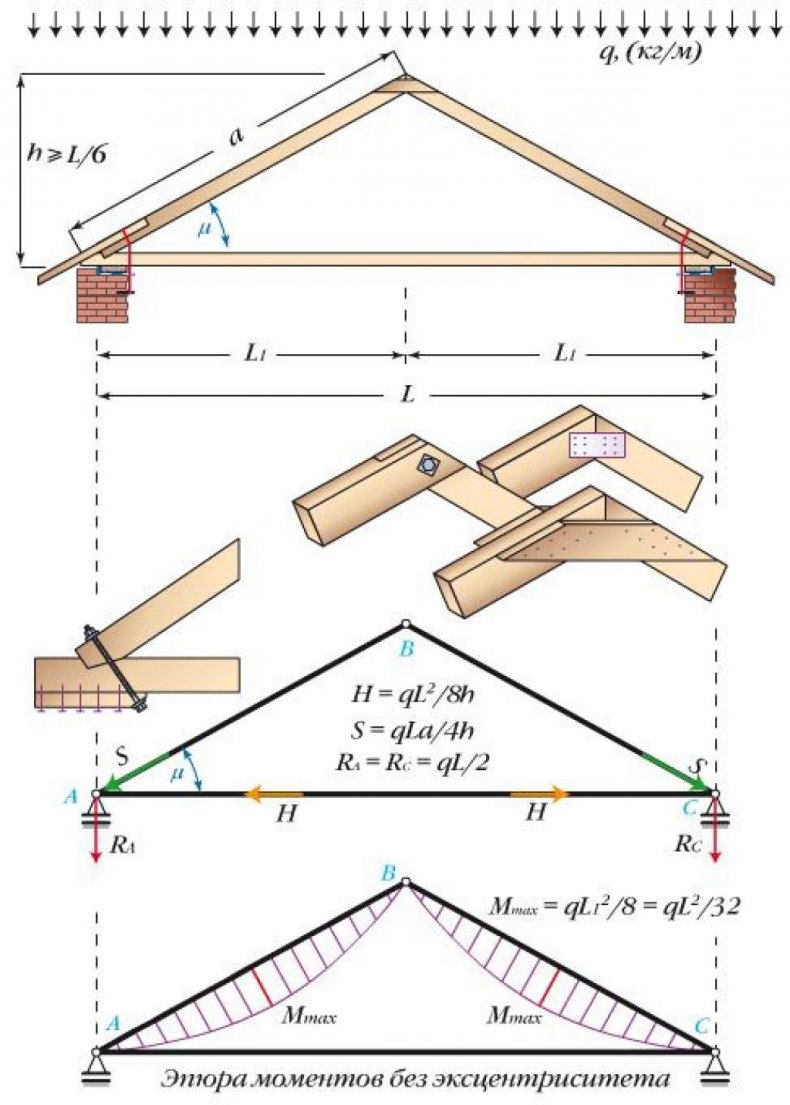

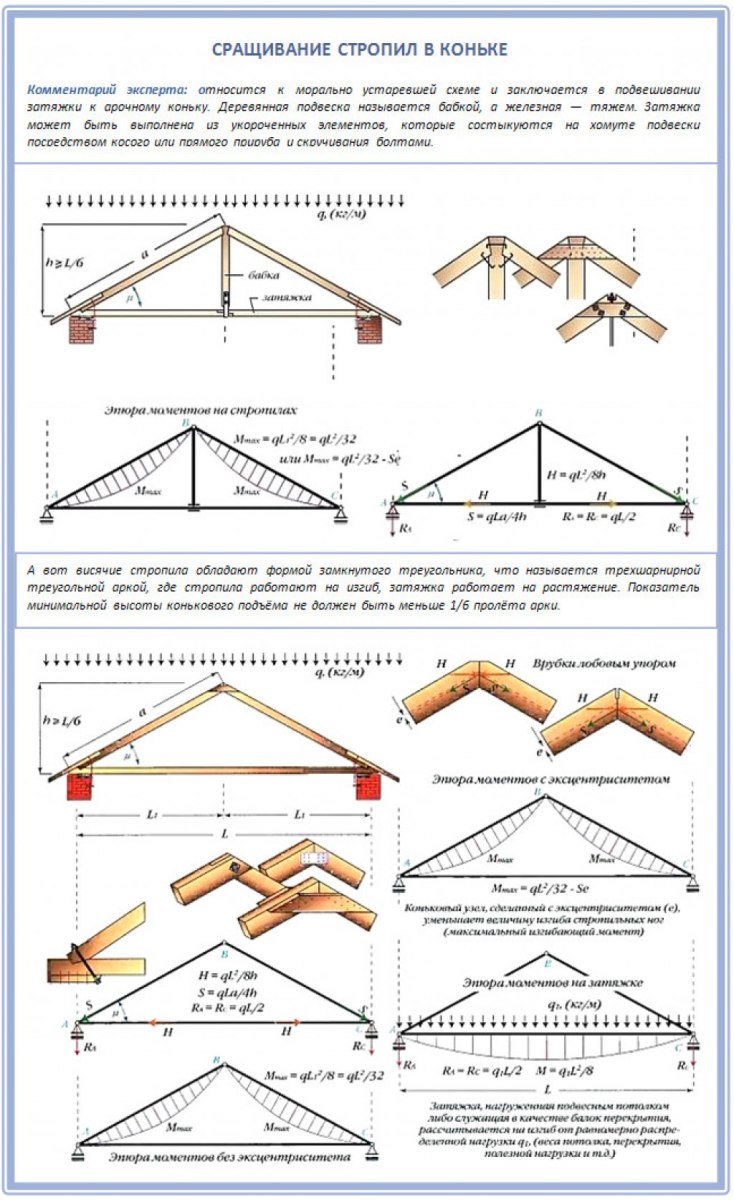

У стропилин, которые обладают только лишь опорой под двумя своими кромками, место наибольшего излома станет находиться по центру стропильной ноги.

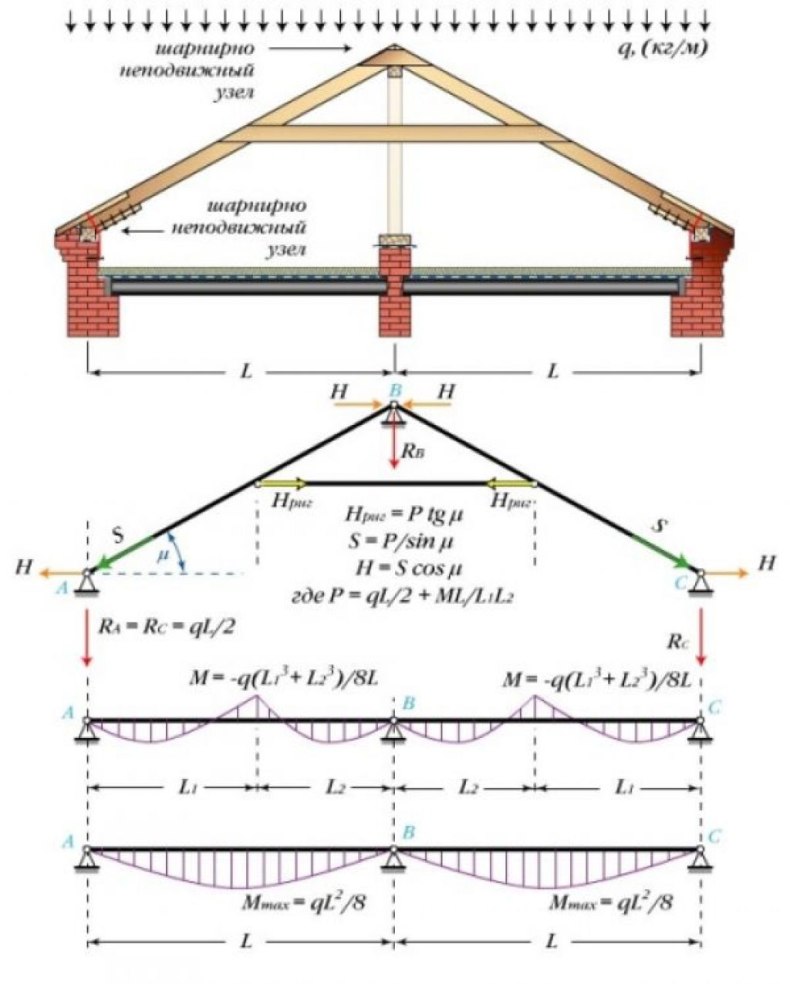

В случае если стропилина положена на 3 опоры, а также составлена из 2 обычных балок, в таком случае факторы наибольшего излома придутся на половины двух пролётов.

Для целостной стропилины на 3 опорах наибольший излом будет в области основной опоры, однако т. к. выгибающимся участком располагается основа, в таком случае ориентирован он станет наверх, но никак не книзу как у предшествующих ситуаций.

Для стандартной работы стропильных ног в концепции следует осуществить 2 принципа:

Напряжение внутри, сформированное в стропилине при изломе в следствии вложенной на неё нагрузки, должно быть меньше вычислительной значимости противодействия пиломатериала на излом.
Прогиб стропилины обязан быть менее нормируемой значимости прогиба, который установлен соответствием L/200, то значит что провиснуть компоненту допускается только лишь в 1 двухсотую часть его настоящей длины.

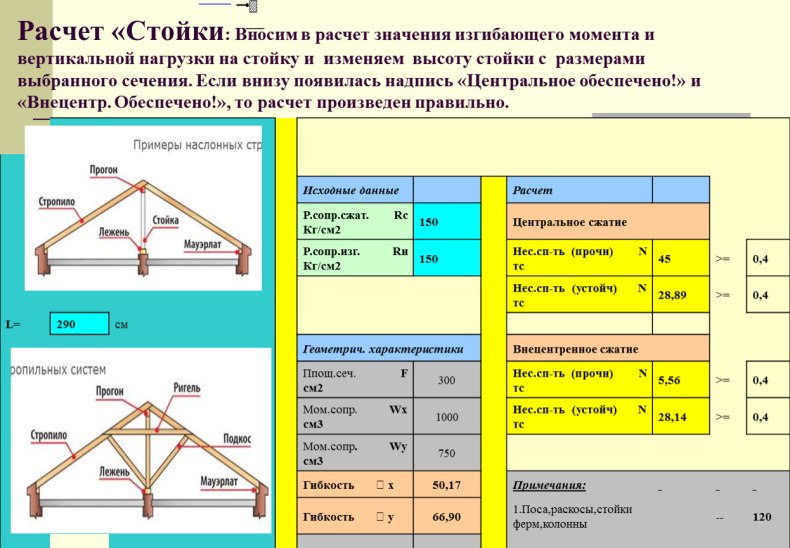

Последующие расчёты заключаются в поочерёдном выборе объёмов стропильной ноги, которые в последствии удовлетворят данным обстоятельствам. Для расчёта разреза существуют 2 формулы.

Одна из них применяется для установления возвышенности дощечки, либо бруса по свободно установленной толщине. Следующие вычисления используются для расчёта толщины по свободно установленной возвышенности.

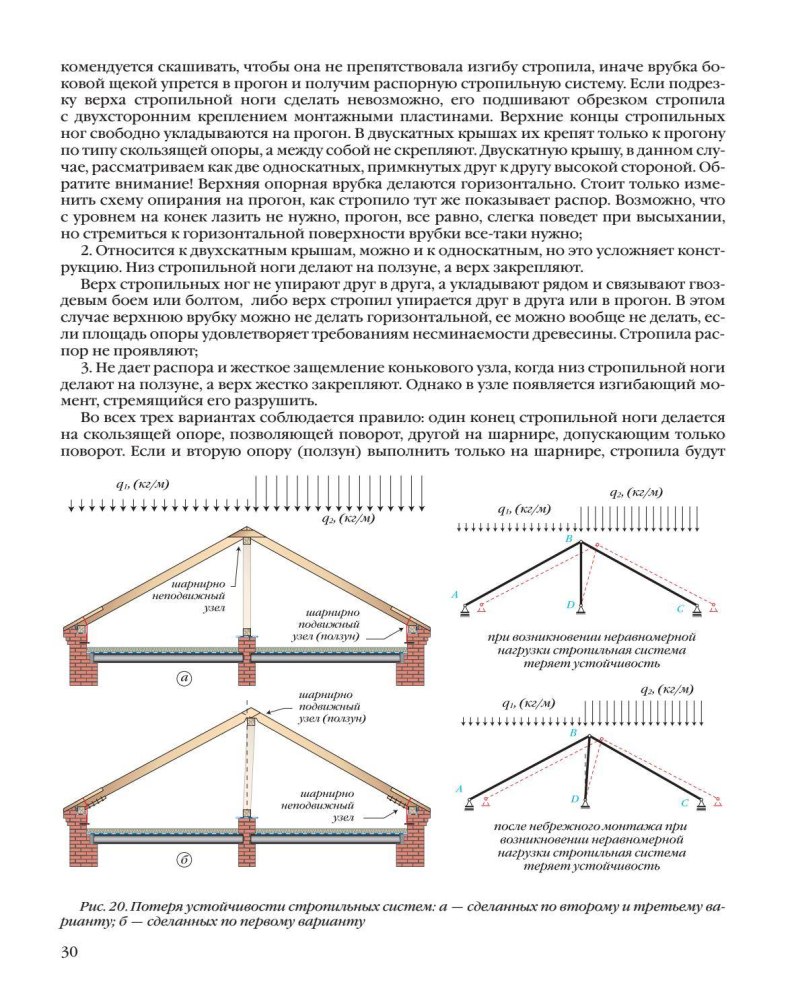

Расчет для сооружений с наклоном свыше 30 градусов

Стропила кровель крутизной наиболее 30 градусов должны противодействовать не только лишь излому, но и мощи сжимающей их по своей оси. В данном случае кроме контроля по обрисованному выше противодействию на излом и по величине излома необходимо будет рассчитать стропила по напряжению внутри.

То есть воздействия исполняются в аналогичном режиме, однако испытательных расчётов в разы больше.

Также задаётся свободная высота, либо свободная толщина стройматериала, с её поддержкой вычисляется следующий размер разреза, потом проводится сверка на соотношение перечисленным выше 3 технологическим условиям, в том числе противодействие сжатию.

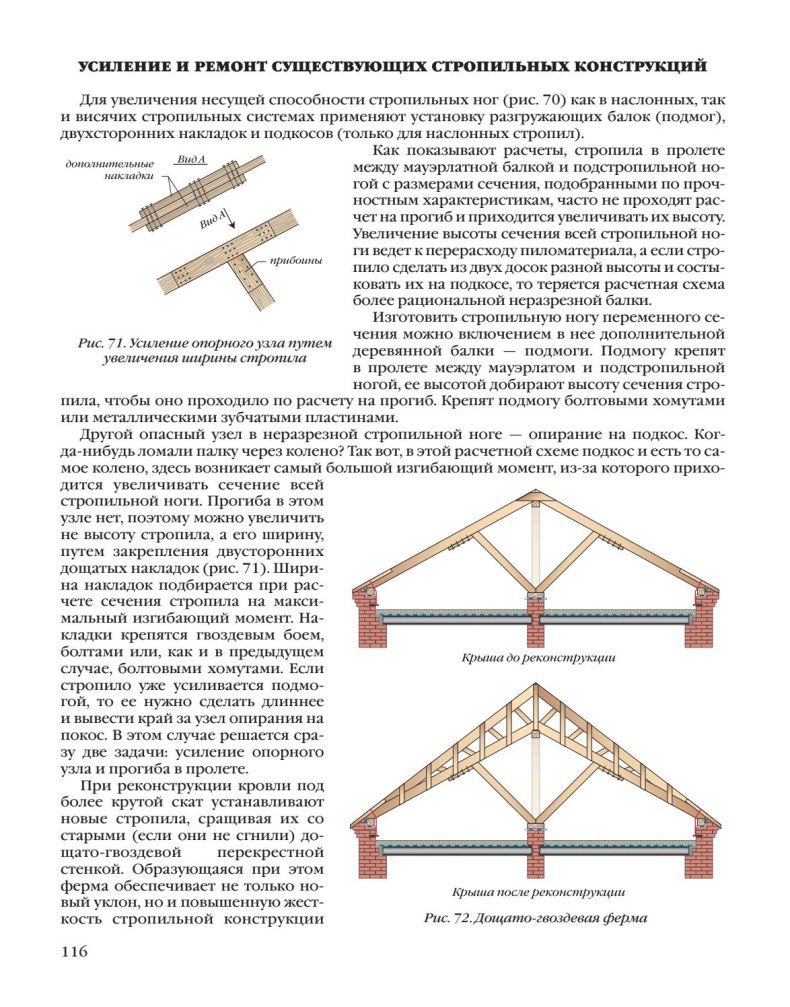

При потребности в усиление несущей возможности стропилины включаемые в состав случайные значимости повышают.
В случае если резерв стабильности довольно огромный, а также нормативный изгиб заметно превосходит вычисленную значимость, в таком случае имеет значение ещё один раз осуществить вычисления, уменьшив вышину, либо толщину использованного материала.

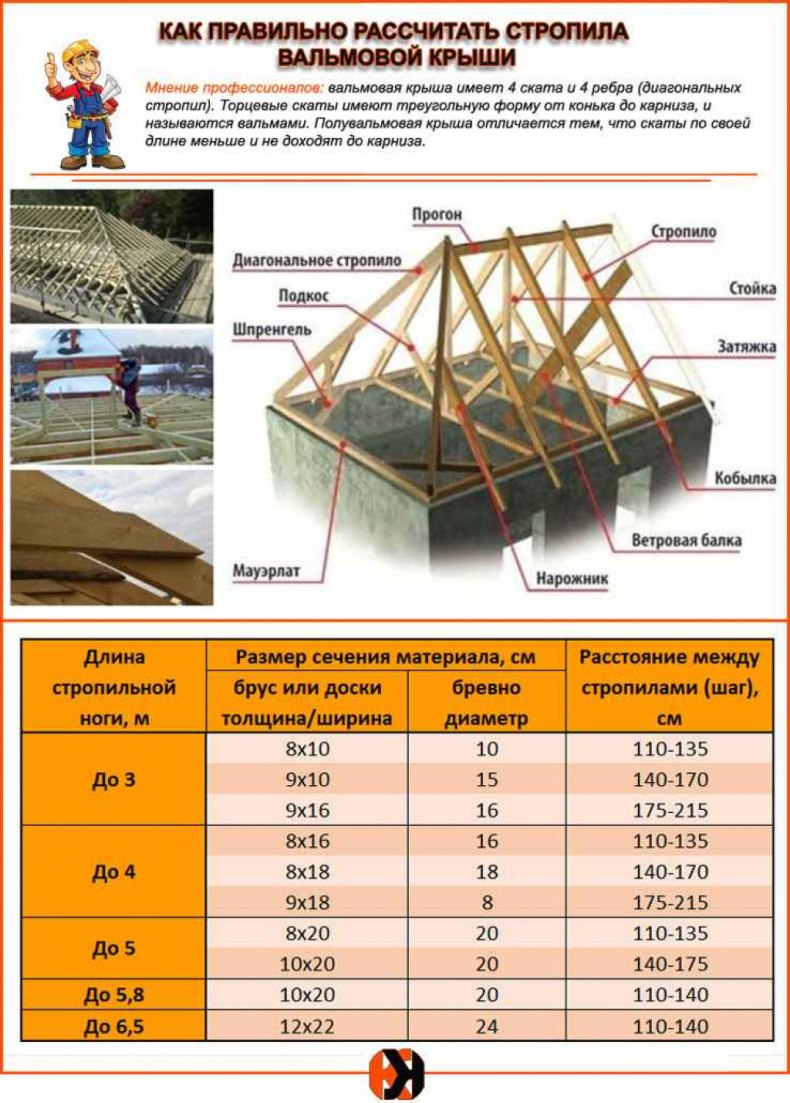

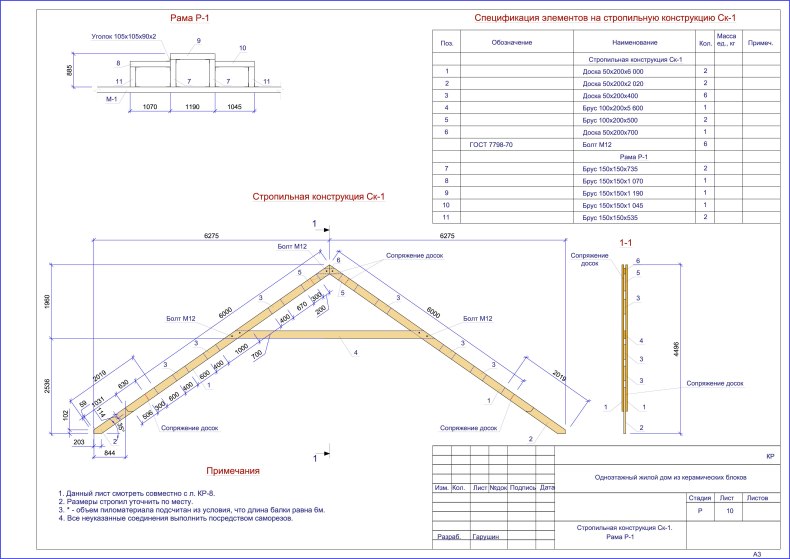

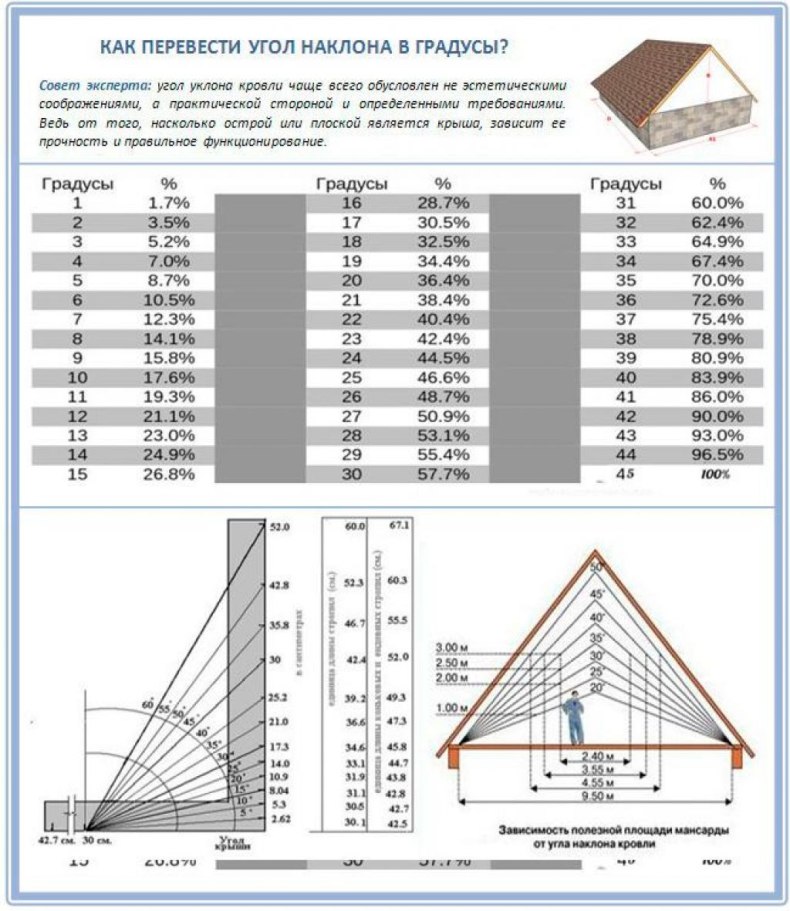

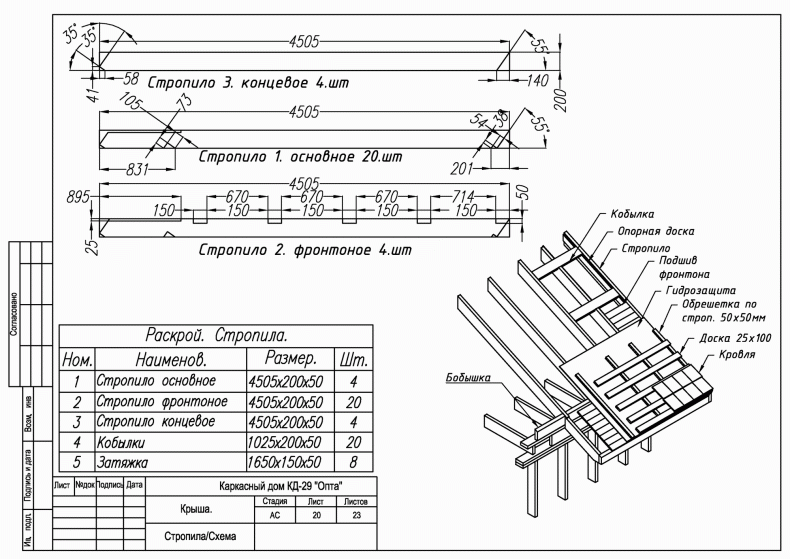

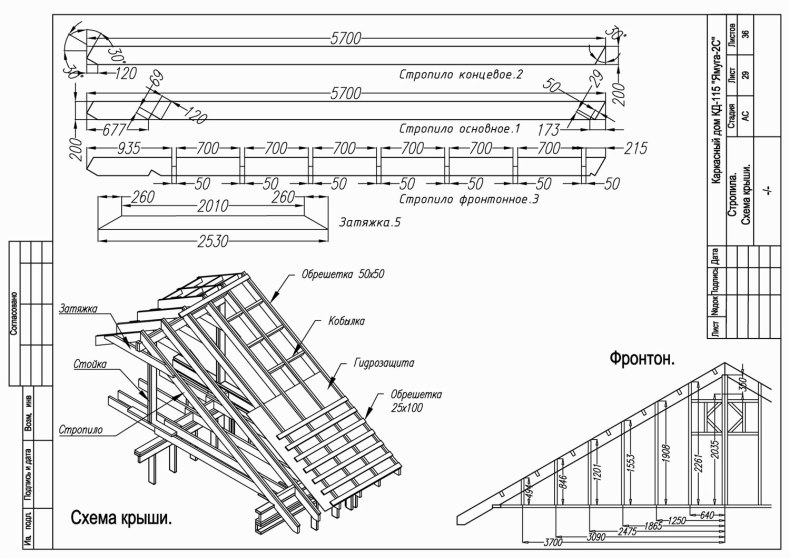

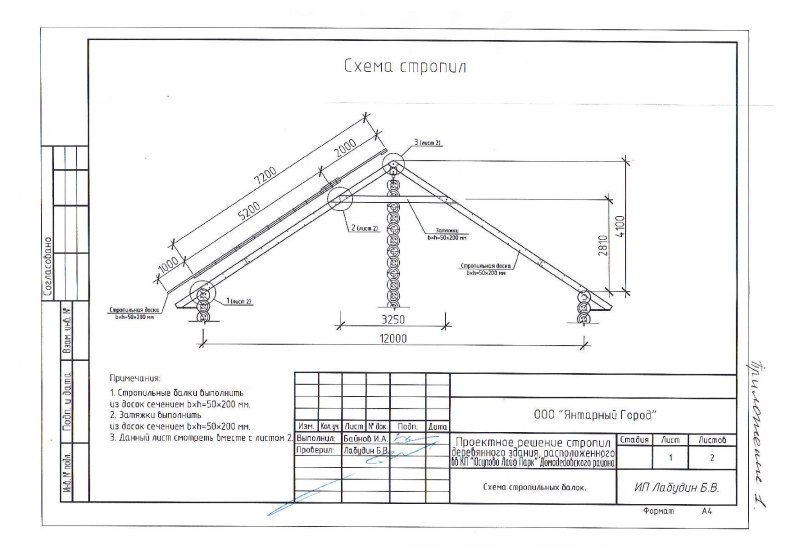

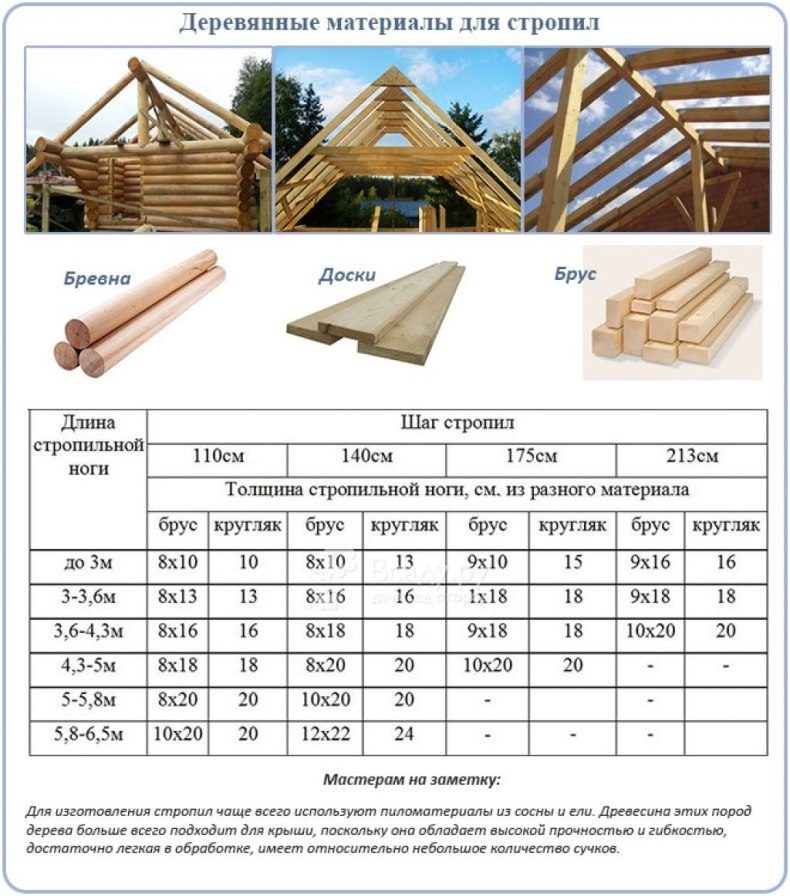

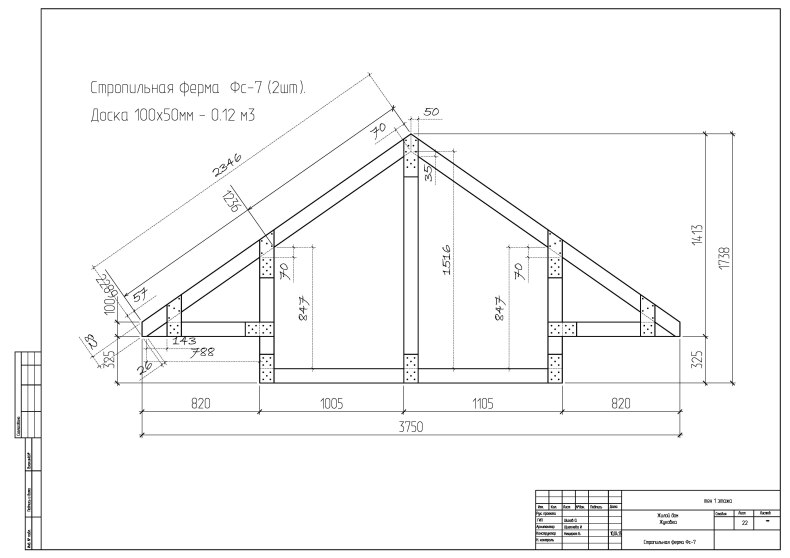

Выбрать начальные сведения для изготовления расчётов сможет помочь чертёж, в котором объединены общепризнанные масштабы изготавливаемых материалов. Он сможет помочь выбрать разрез, а также длину стропильных ног для начальных вычислений.

Каковым бы методом не было произведено вычисление, основное это сделать его грамотно и чётко. От этого будет находиться в зависимости надёжность целой стропильной концепции.

В случае если продумать длину стропил вплоть до единого числа никак не выходит, то тогда правильнее будет сделать закругление в более расширенную сторону. Лучше всего будет отрезать ненужное при проведении монтажа конструкции.
