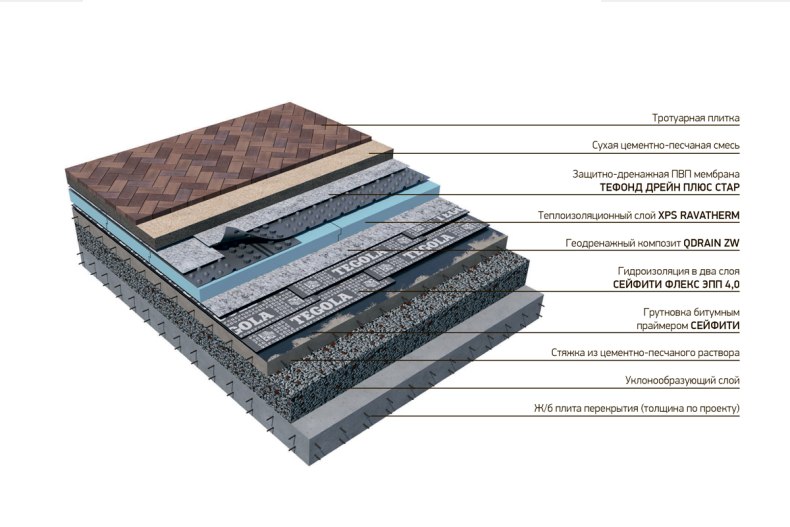

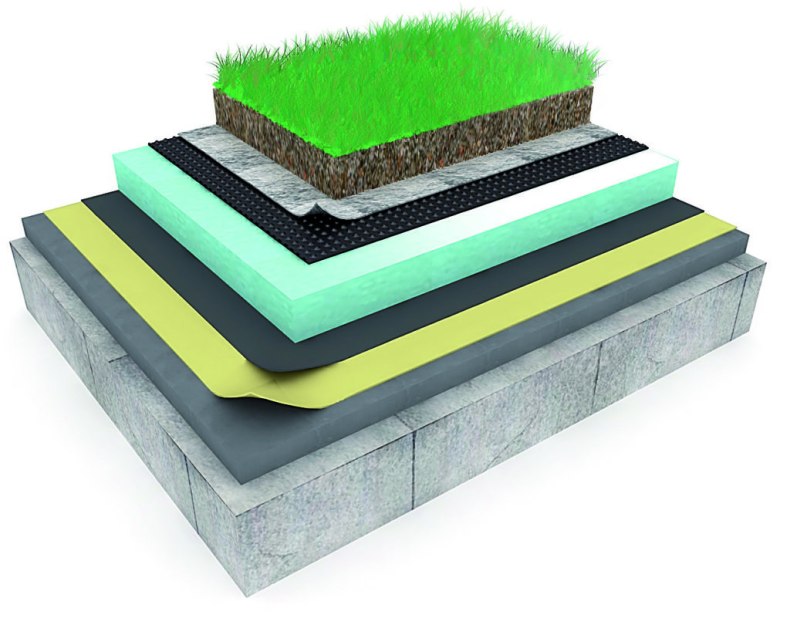

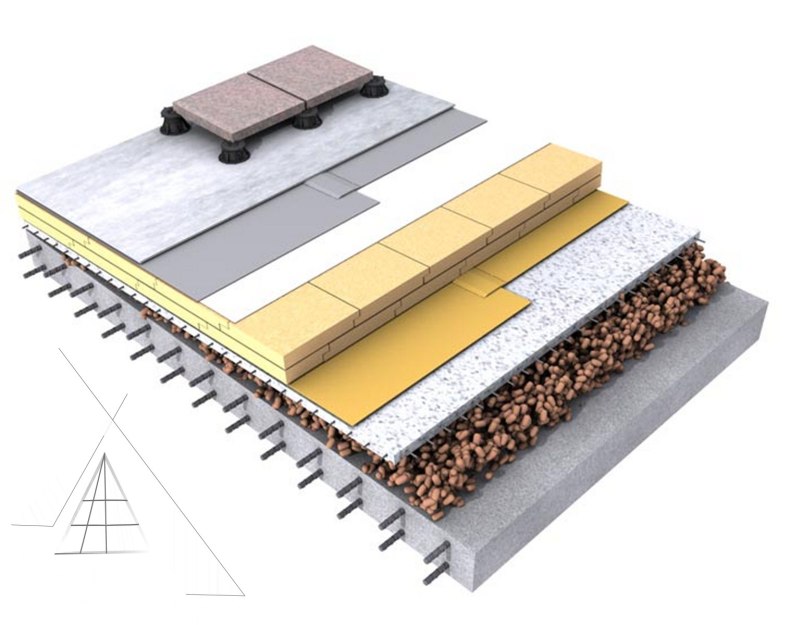

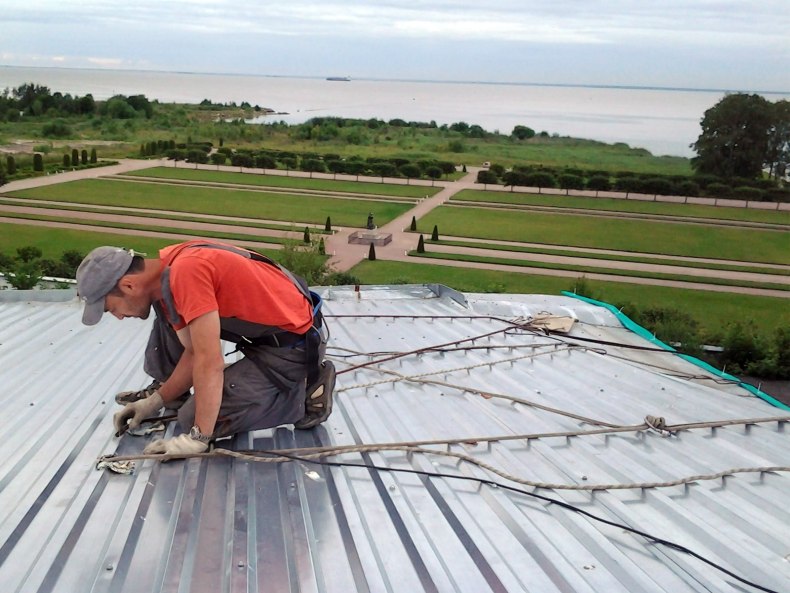

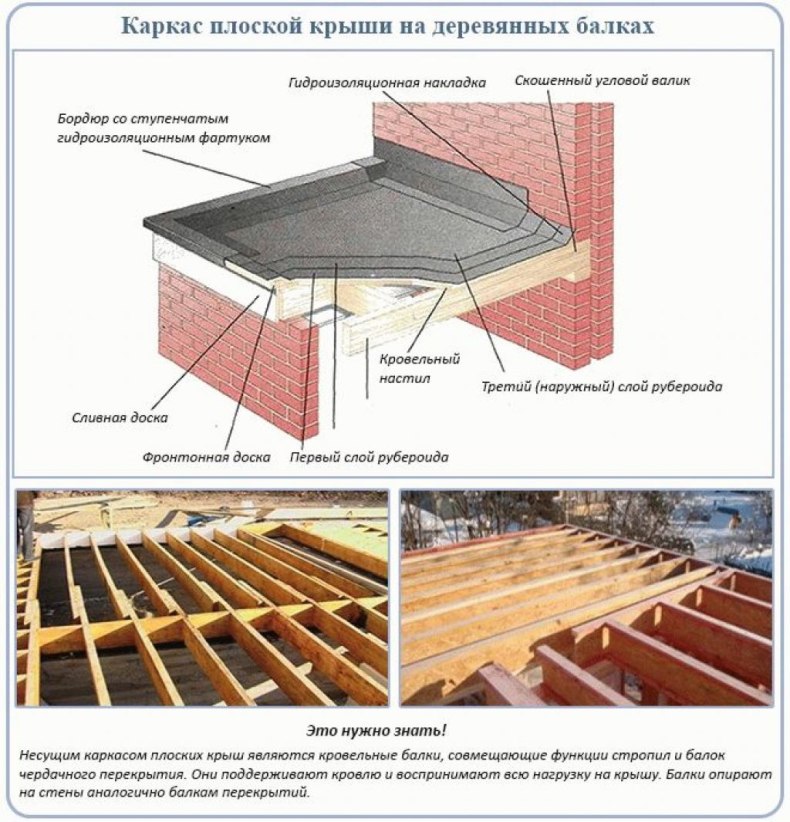

Элементы плоской крыши: полный разбор кровельной конструкции от А до Я! Фото монтажа крыши из мягкой кровли в разрезе

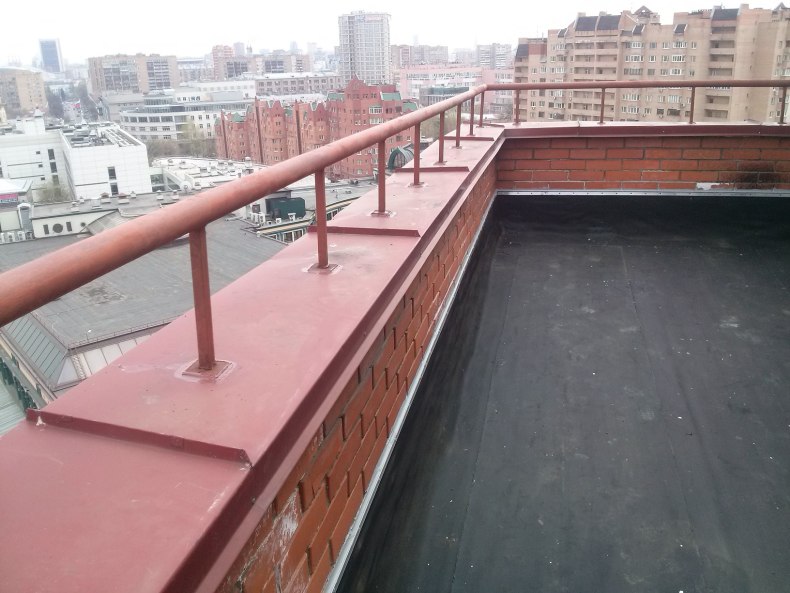

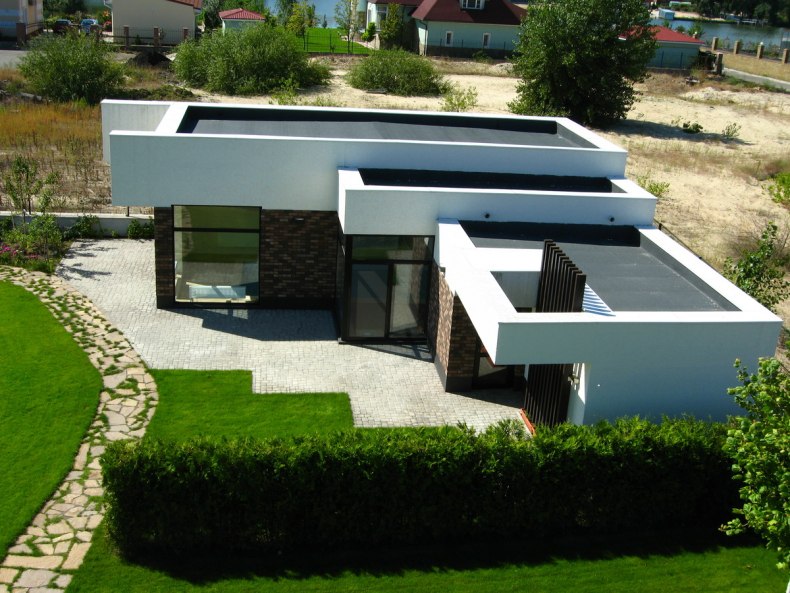

Согласно действующим строительным нормам, плоские крыши определяются как конструкции с уклоном наружной поверхности α ≤ 5 ° (8,75%).

Виды плоских крыш

Плоские крыши могут быть:

  • С однослойным покрытием;
  • С двуслойным покрытием;
  • Многослойные;
  • Невентилируемые;
  • Вентилируемые.

По количеству слоев плоские крыши классифицируют:

  • Однослойная крыша – накрывающая защищаемую (внутреннюю) среду единой кровельной конструкцией;
  • Двуслойная — крыша, которая отделяет защищаемую (внутреннюю) среду двумя обшивками, разделенными воздушной прослойкой;
  • Многослойная — кровля, разделяющая защищаемую (внутреннюю) среду несколькими кровельными обшивками с делением на секторы воздушными прослойками.

Вентилируемая кровля — однослойная кровля, в составе которой находится система вентиляционных каналов, соединенных с наружным воздухом, в то время как невентилируемая имеет в своем составе систему вентиляционных каналов, не связанных с наружным воздухом.

Когда говорят «функциональная плоская крыша», это не просто слой гидроизоляции и теплоизоляции и верхнее укрытие. Другие аксессуары жизненно необходимы для правильного функционирования плоской кровли.

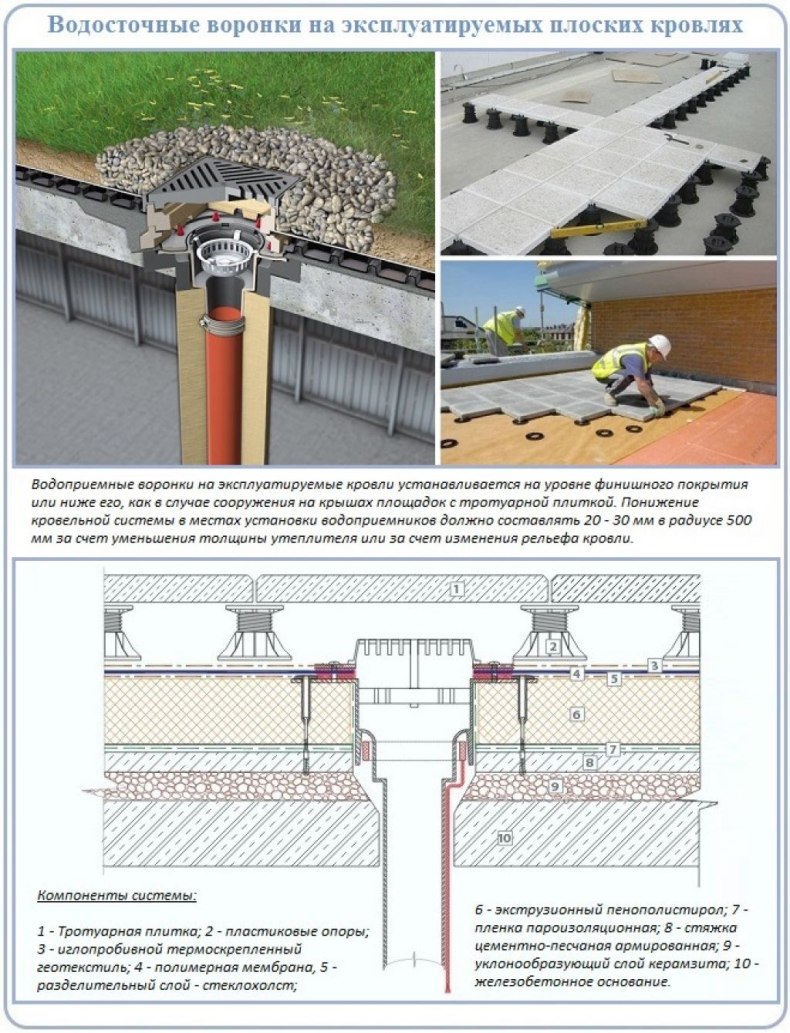

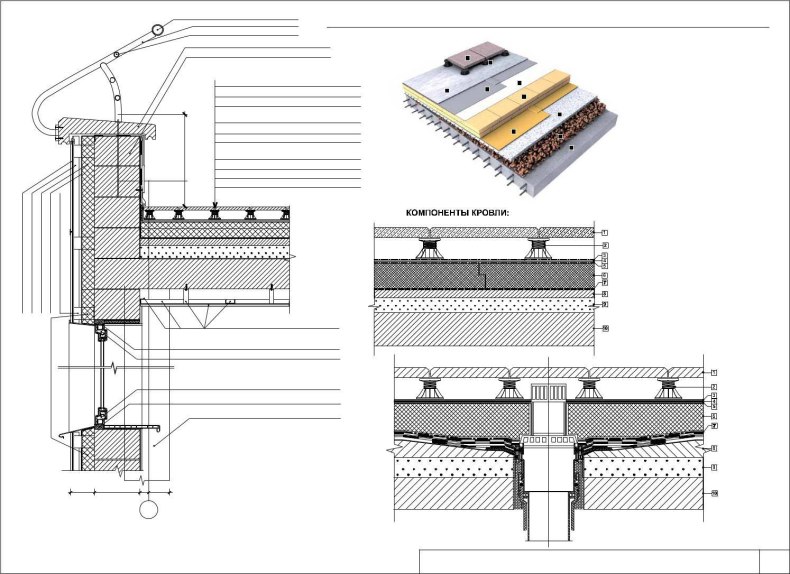

Водосточные желоба и воронки ливневых спусков

Они являются неотъемлемой частью плоской крыши, которая позволяет эффективно отводить воду с поверхности крыши в сточную трубу и, таким образом, выводить воду.

При необходимости есть вертикальные, горизонтальные и обогреваемые входы.

Как и сам желоб, сливные воронки являются необходимым элементом, позволяющим стекать воде.

В отличие от воздухозаборника, слив имеет ловушку запаха и поэтому в основном используется для террас и плоских крыш, за которыми следует еще более высокая часть здания с окнами, где необходимо предотвратить распространение запахов из сточной трубы.

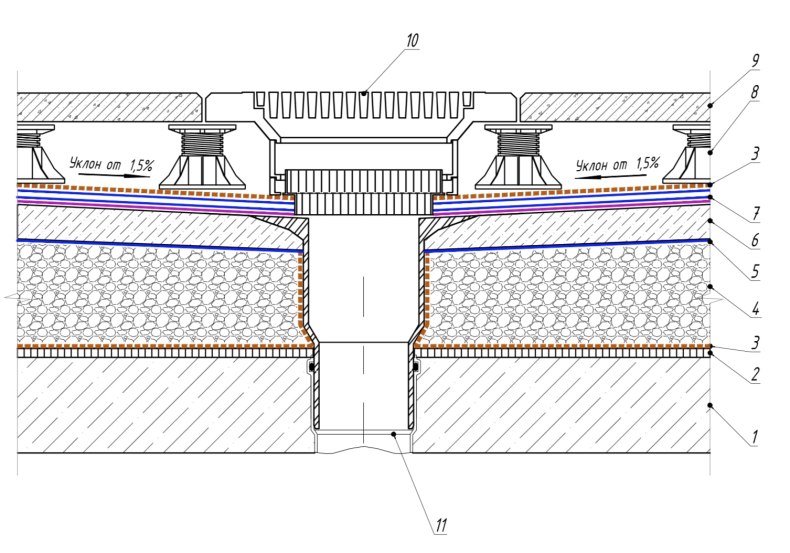

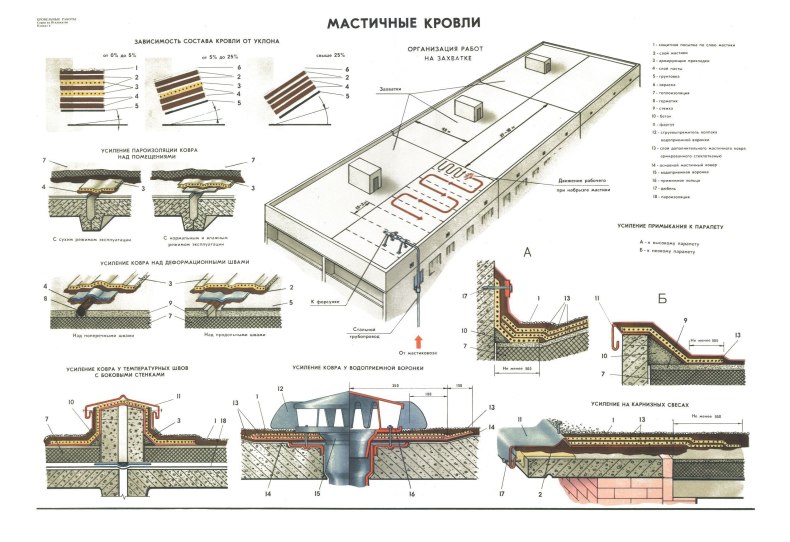

Водосточная воронка

Это элемент для преодоления высоты теплоизоляции и верхнего покрытия над входом в сток. В случае плоских утепленных крыш входной патрубок располагается на уровне пароизоляции, а его протяженность превышает высоту между пароизоляцией и гидроизоляцией.

  • Применяется для крыш с несколькими слоями в конструкции. Если водосточная воронка не используется, то при таких конструкциях крыши мусор попадает во входное отверстие и ливневая труба может засориться.
  • В тех случаях, когда невозможно отвести воду с плоской крыши через вертикальный водозабор, используется водосток, который отводит воду через чердак и позволяет подключиться к внутридомовой канализации и отводить ее за пределы здания таким способом.

Если воронка используется в качестве предохранительного перелива, в большинстве случаев его доводят только до чердака, а далее выводят в ливневую трубу на задний двор.

Когда вода не стекает с крыши, а скапливается на ней, она переливается за пределы здания посредством предохранительного перелива. Часто такая ситуация сигнализирует о необходимости прочистки сточной трубы.

Клапан для канализационной вентиляции

Клапан необходим, если нужно вывести вентиляцию канализации над крышей. Клапан или грибок подсоединяется к канализационной трубе и выводится над конструкцией крыши.

  • В тех случаях, когда используется теплоизоляция и пароизоляция, сначала к канализационной трубе присоединяется опорная плита, обеспечивающая воздухонепроницаемое прохождение через пароизоляцию, и к ней крепится штуцер для вентиляции канализации.
  • Таким образом создается надежное соединение проходки как с пароизоляцией, так и с гидроизоляцией.

Кабельный ввод

Это надежное решение для прокладки кабелей, шлангов и других носителей информации на крышу. Он в основном используется для фотоэлектрических и солнечных коллекторов, антенных линий.

  • Как и в случае прохода для вентиляции канализации, в случае изоляции конструкции крыши сначала используется фундаментная плита для прохода пароизоляции и только затем устанавливается фитинг прохода для кабелей.
  • Опять же, это создает надежное соединение с пароизоляцией и гидроизоляцией.

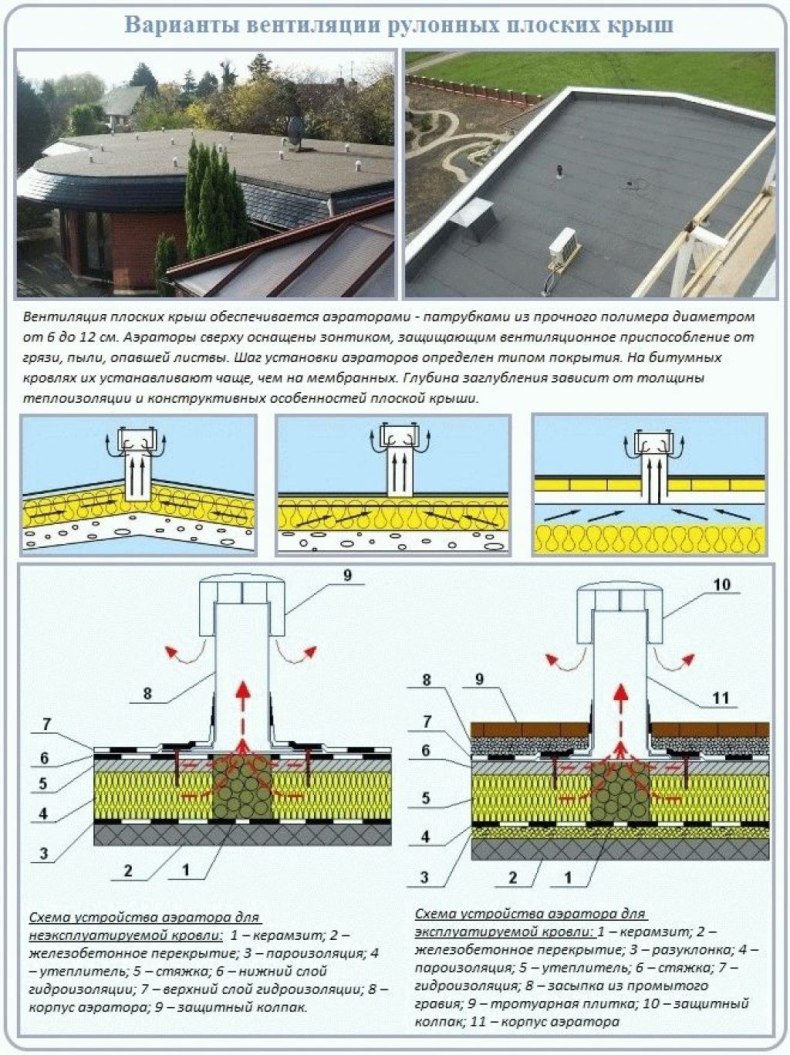

Дымоходы (аэраторы)

Применяется для отвода влаги в однослойных плоских кровлях, где, например, дым может просочится в теплоизоляцию. Этот элемент используется для отвода конденсата за пределы конструкции.

Они также используются при реконструкции, когда в крыше есть вода, которую нужно отвести за пределы конструкции.

Если их следует использовать для вентиляции двуслойных плоских крыш, то для крыши длиной 10 м потребуется около 8 дымоходов диаметром 125 мм на 1 м длины для удаления воздуха из вентилируемого зазора.

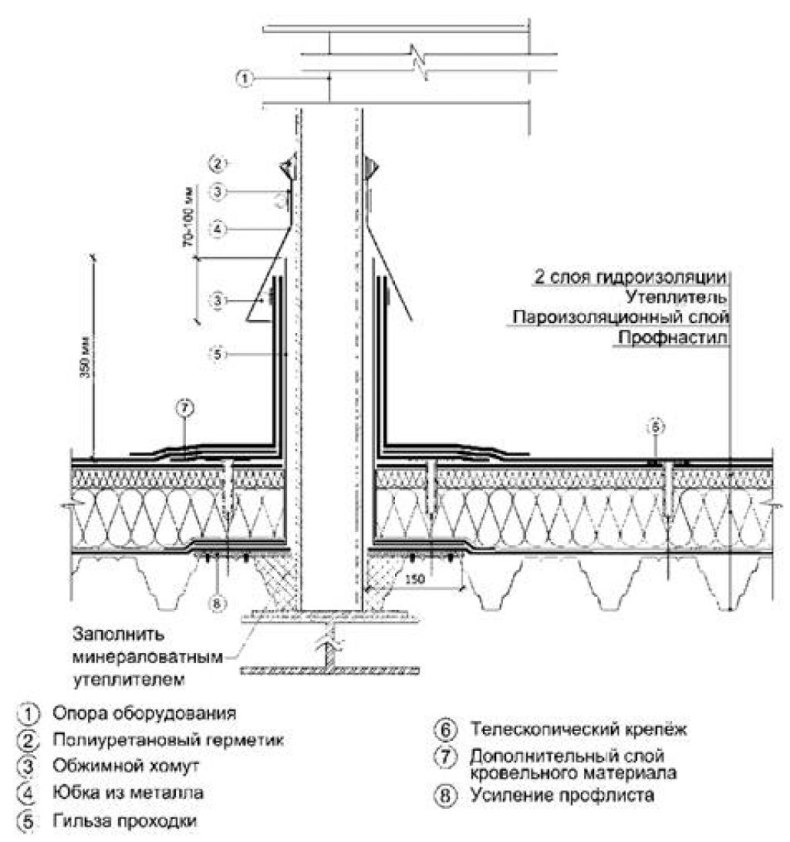

Уплотнительные втулки

Это закрытая или открытая фурнитура круглой или квадратной формы, изготовленная ​​из однородной пленки mPVC. Эти уплотнительные втулки предназначены для машинных проходок при использовании гидроизоляции из мягкого ПВХ.

  • Если нам нужна арматура для проникновения гидроизоляционного слоя из рубероида, то применяется арматура на основе смягченного ПВХ, совместимая с битумом и, таким образом, отлично выполняет герметизирующую функцию даже для крыш такого типа.
  • Кабельная стяжка из нержавеющей стали с замком используется для герметизации фитинга и, таким образом, предотвращения проникновения воды.

Ограничительные решетки

Их ставят на карниз плоских крыш, на которых используется отягчающий слой. Они предотвращают соскальзывание гравия в желоб. В решетки есть отверстия для плавного слива воды в желоб.

Крепление решетки в виде полосы к основанию осуществляется либо полосой соответствующей гидроизоляции, которую пропускают через заранее определенное отверстие в полосе, либо при помощи конструкции с уже приваренными заготовками из ПВХ-пленки.

Снегуловители для плоских крыш

Фурнитура из листового металла для улавливания снежного покрова и предотвращения его соскальзывания с конструкции крыши.

Снегуловитель применяется для кровель из ПВХ с гидроизоляционным слоем. Также доступен вариант со встроенной муфтой для подключения гидроизоляции.

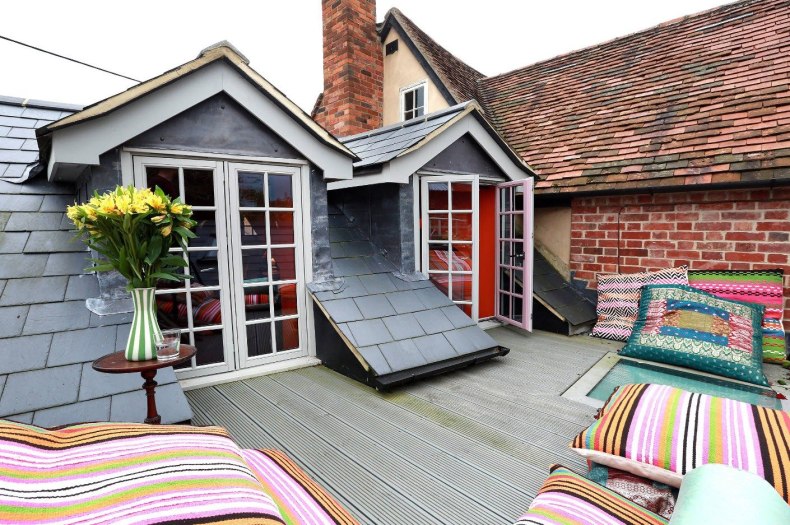

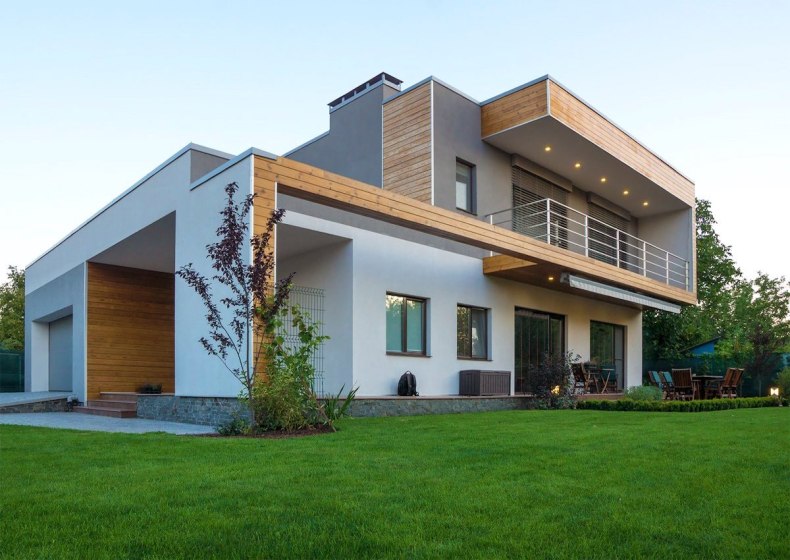

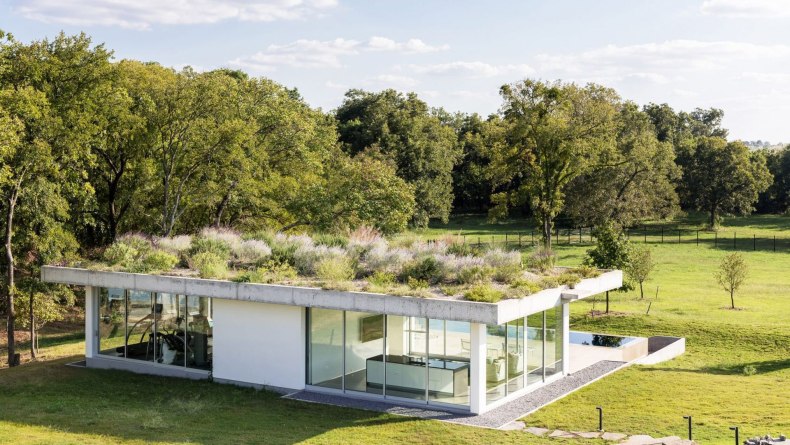

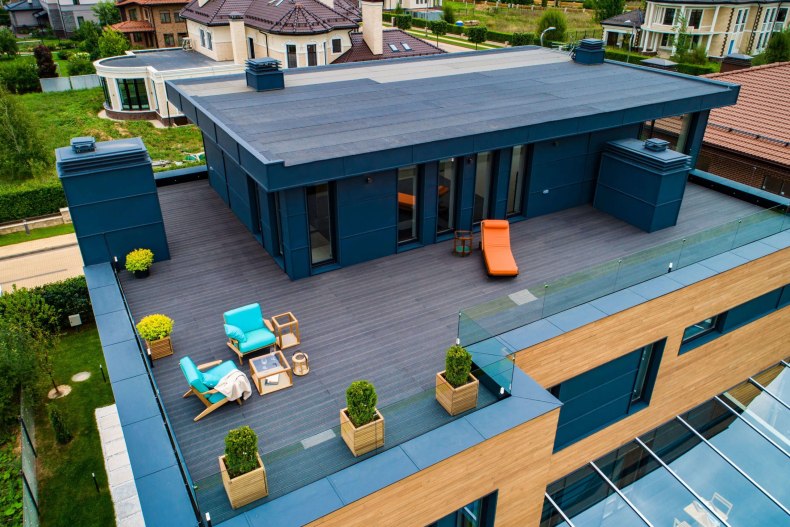

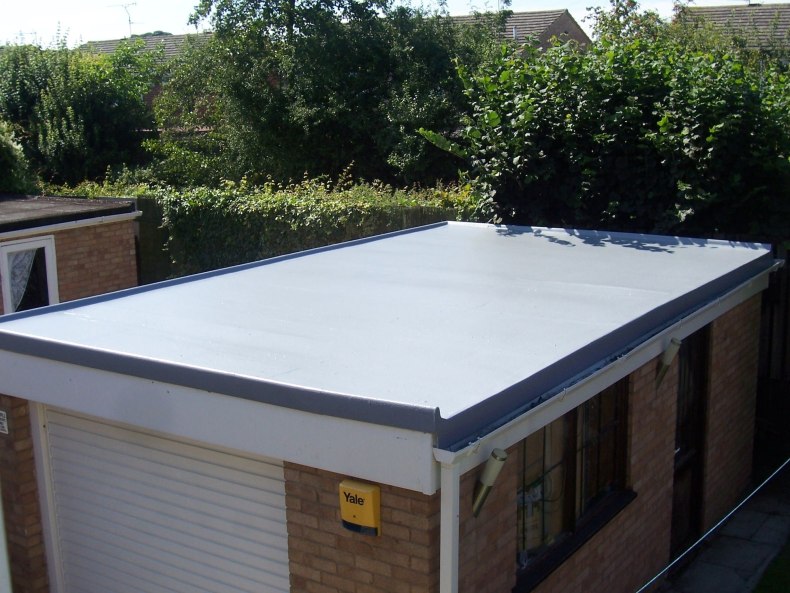

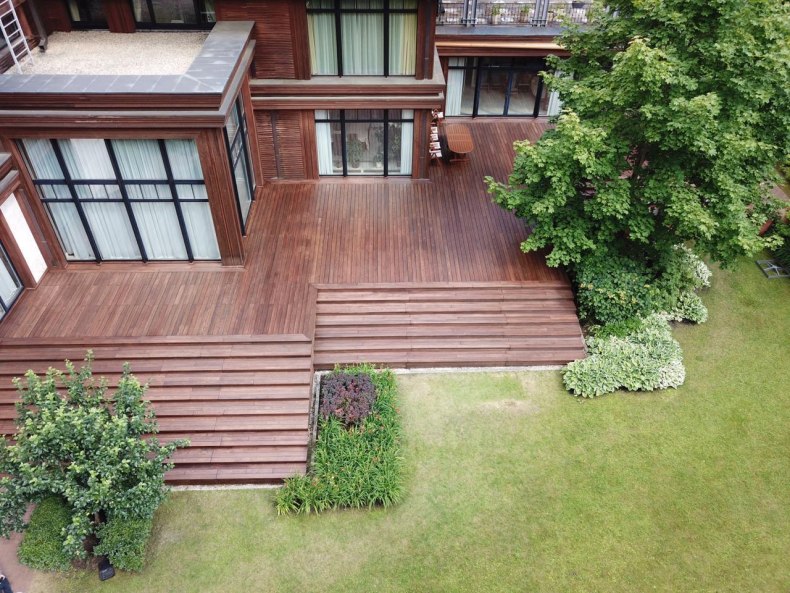

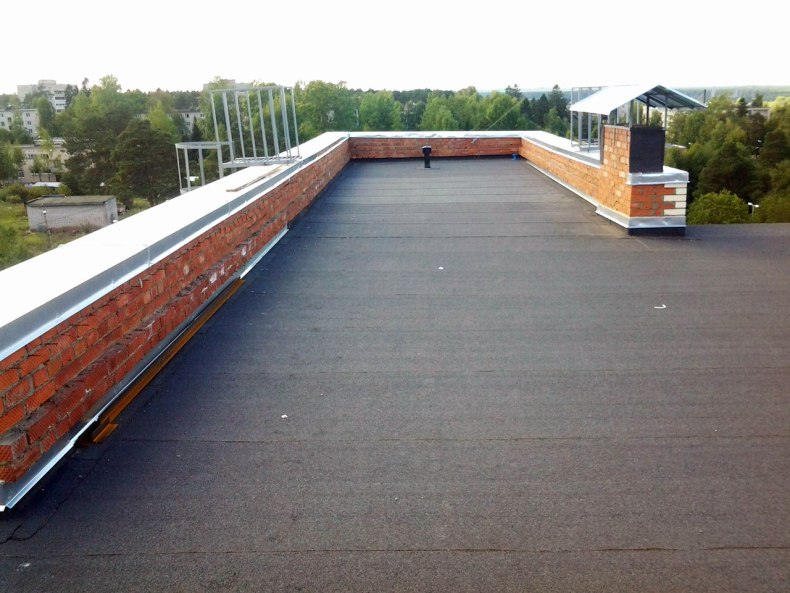

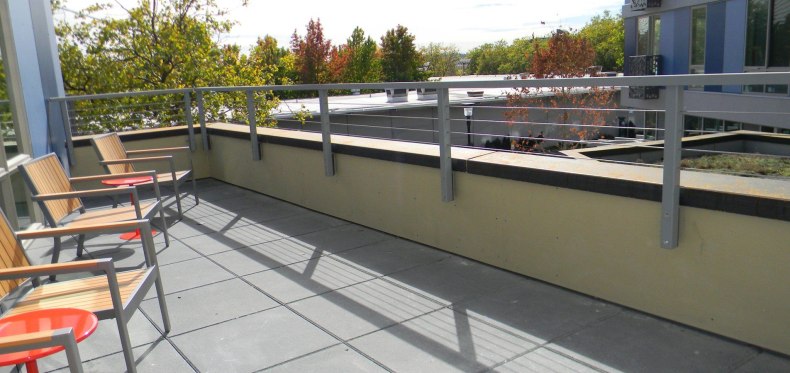

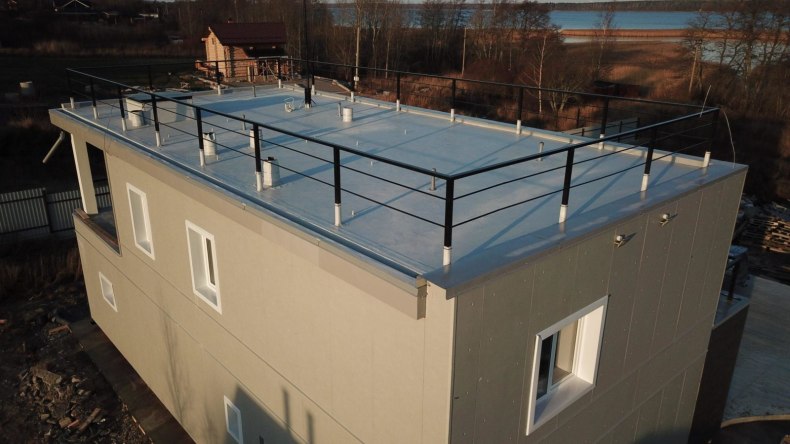

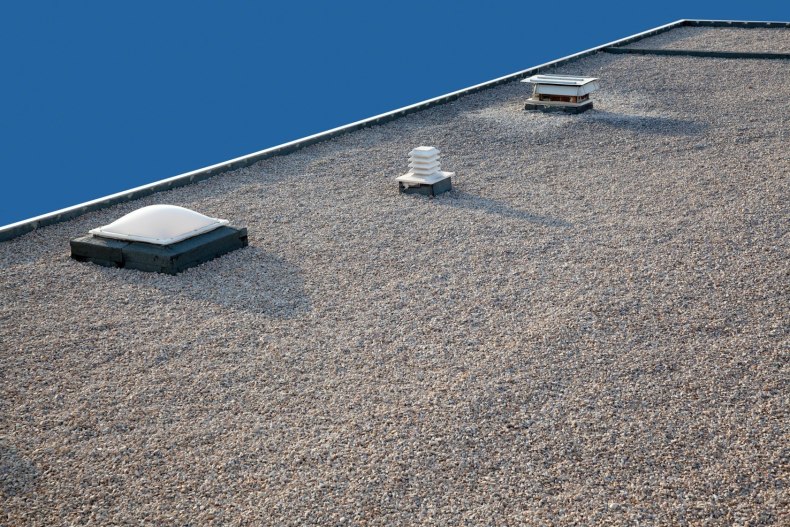

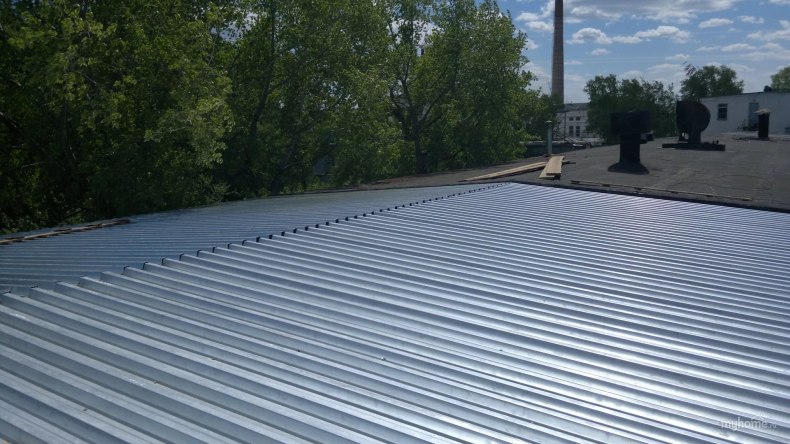

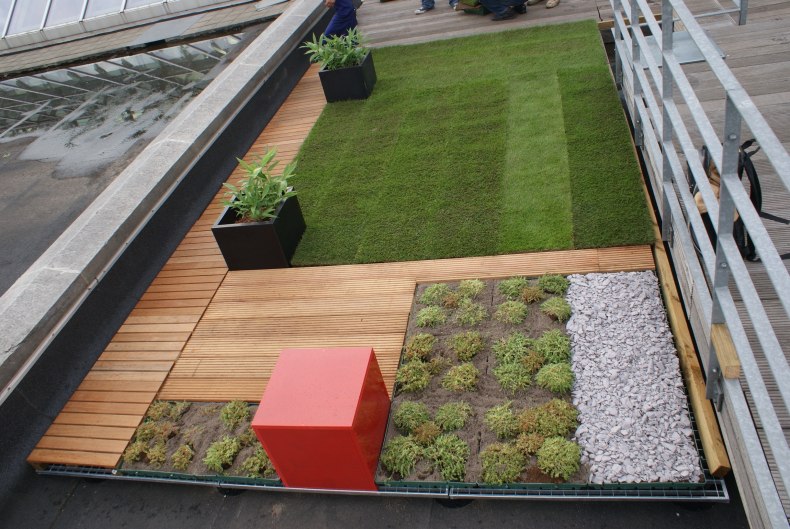

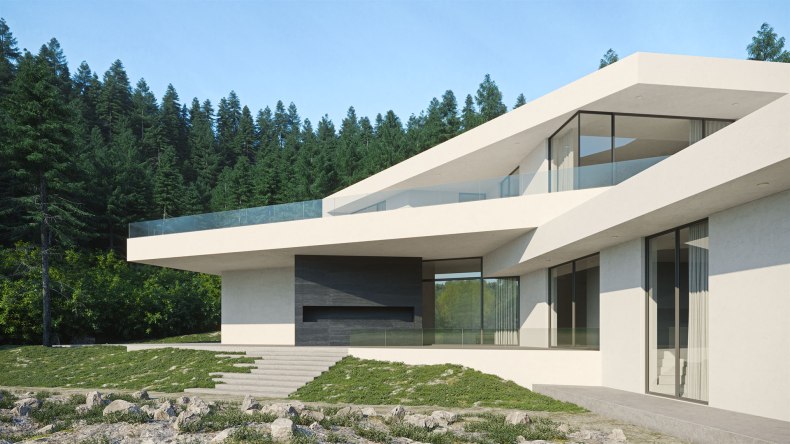

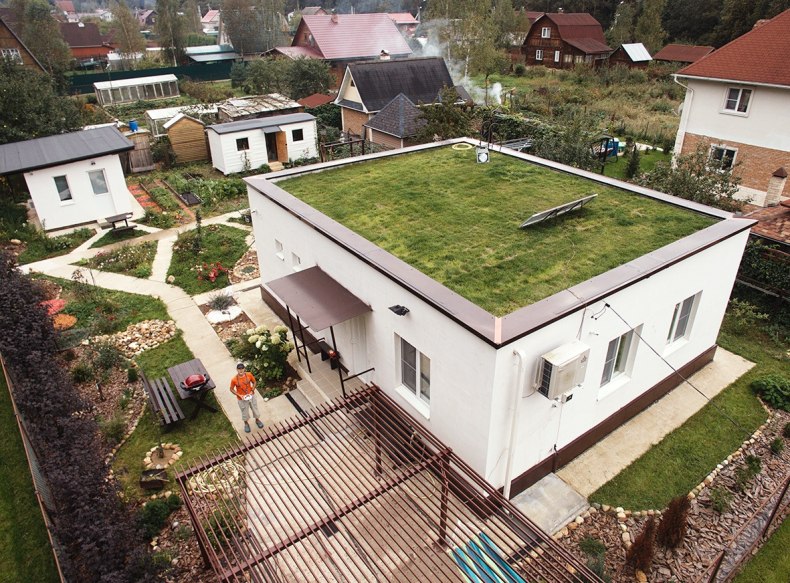

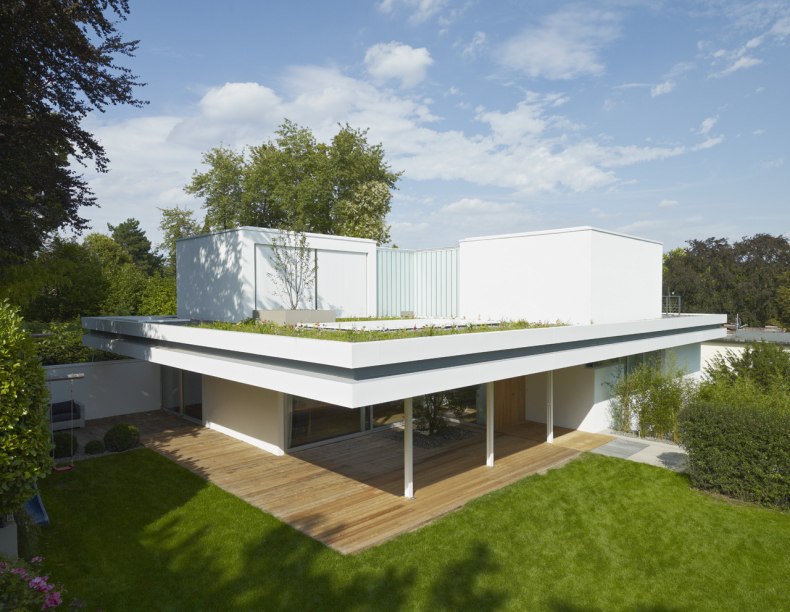

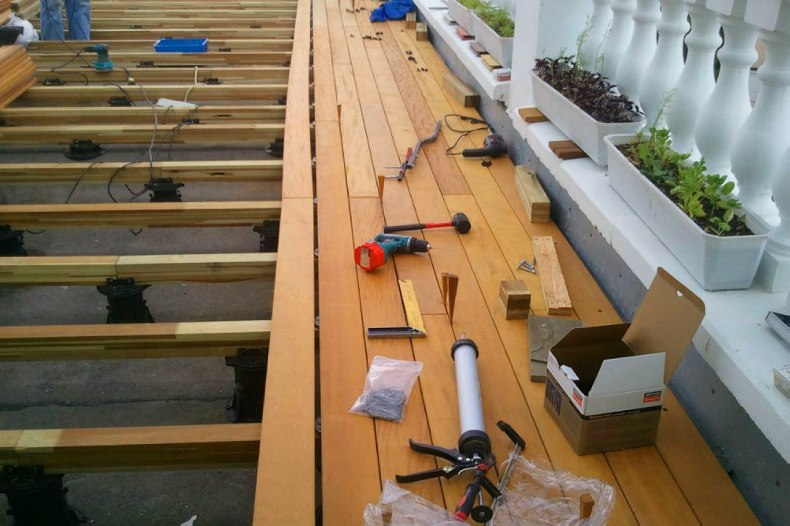

Фото всех элементов плоской крыши
