Виды стропильных систем: что это такое, назначение, разновидности и порядок монтажных работ (110 фото скатных крыш)

Продолжительность срока службы здания зависит от многих факторов, начиная от фундамента, заканчивая стропильной системой.

Которая представляет собой основу крыши с упором на перекрытие и материал для кровли. В чем еще ее особенность, будет рассказано далее.

Характеристика стропильной системы

Конструкцию, которая делает упор на перекрытие в строении. И на которую накладывается полотно для крыши, принято называть стропильной системой или каркасом для кровли. От качества ее изготовления много чего зависит.

Например, как будет функционировать гидроизоляция, как будет утеплена кровля и как будут крепиться к ней различные материалы.

Как отмечают, специалисты, хорошая система должна противостоять максимальным нагрузкам. Это и само полотно (шифер, металлопрофиль, плитка и т.п.) и осадки, оседающие на нем. А значит напрямую воздействующие на стропила.

Как подобрать размер стропил

Перед изготовлением стропильной системы, стоит определиться со следующим:

  1. Материалом для создания стропил;
  2. Размером каркаса;
  3. Строением, которое будет основой для каркаса.

Также детали каркаса зависят от вкусовых особенностей владельца строения и климата региона. Т.е. какая погода преобладает.

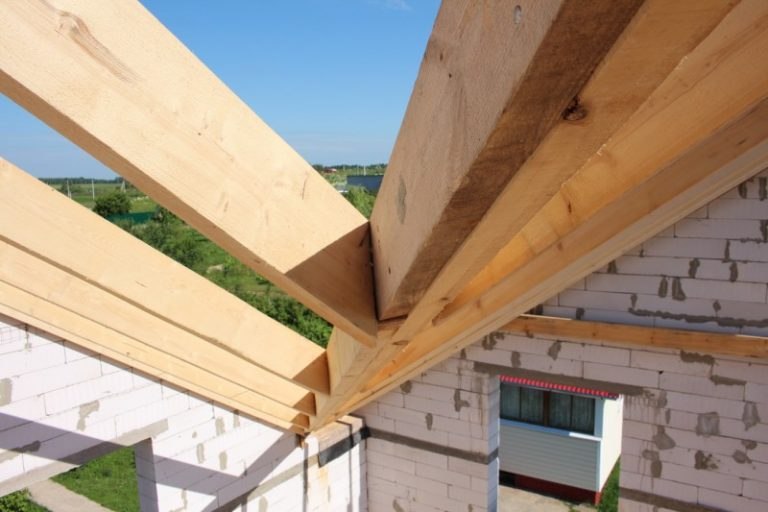

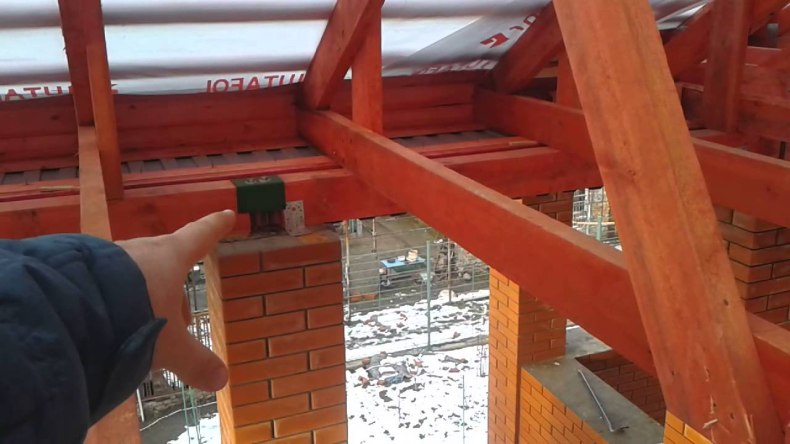

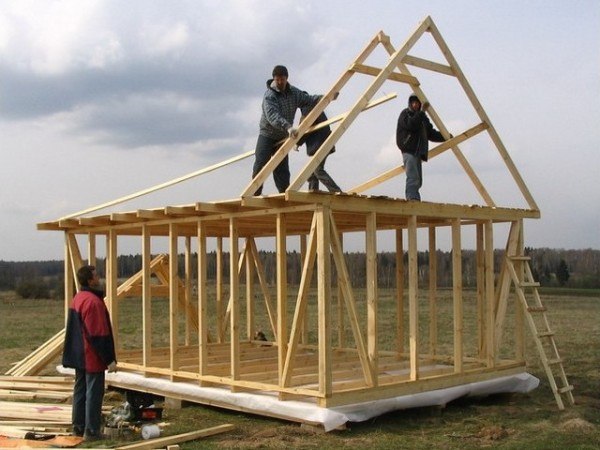

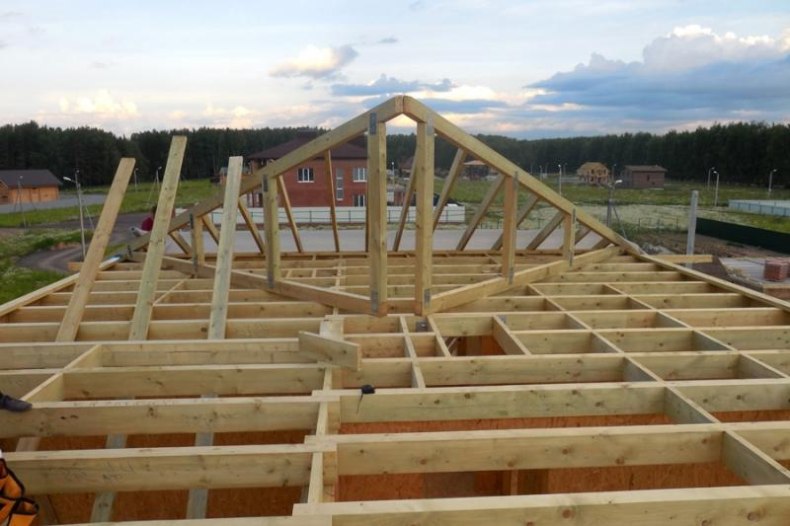

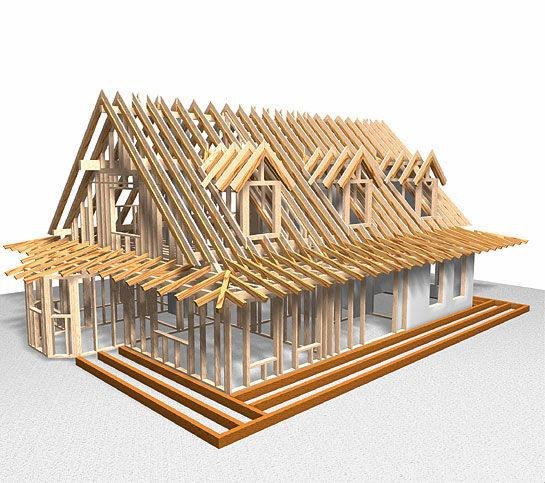

Состав стропильной системы

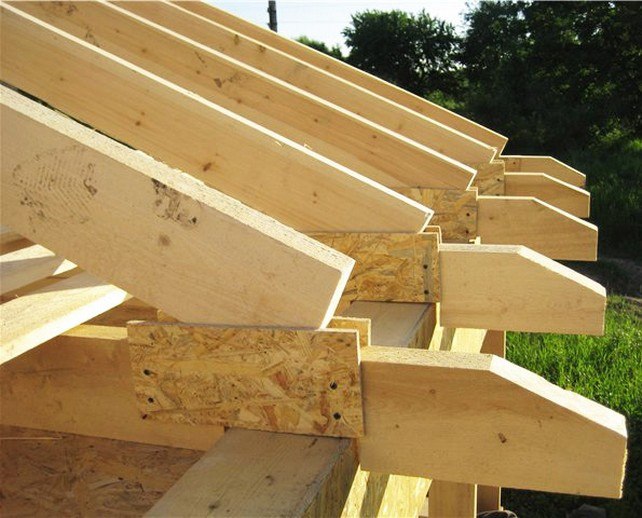

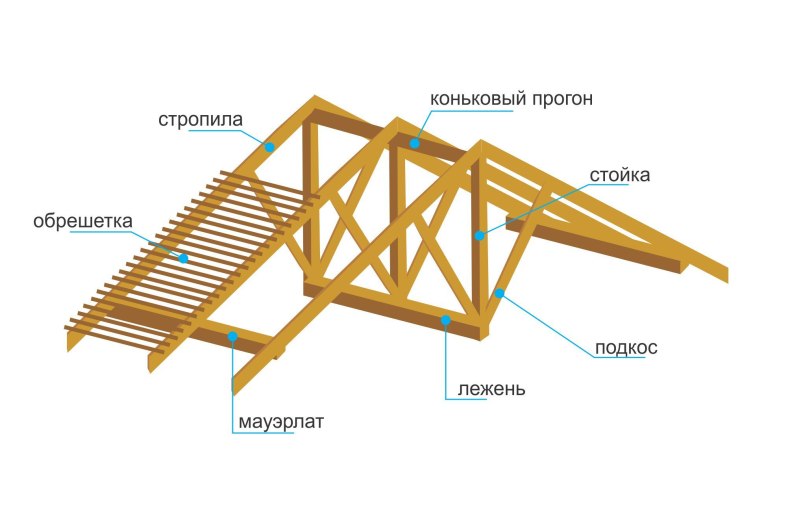

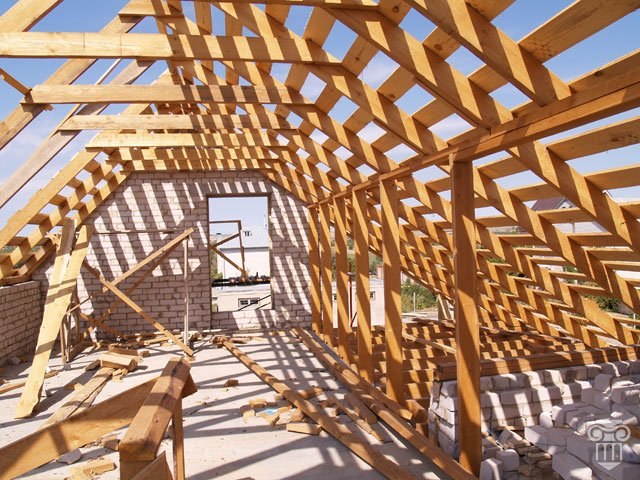

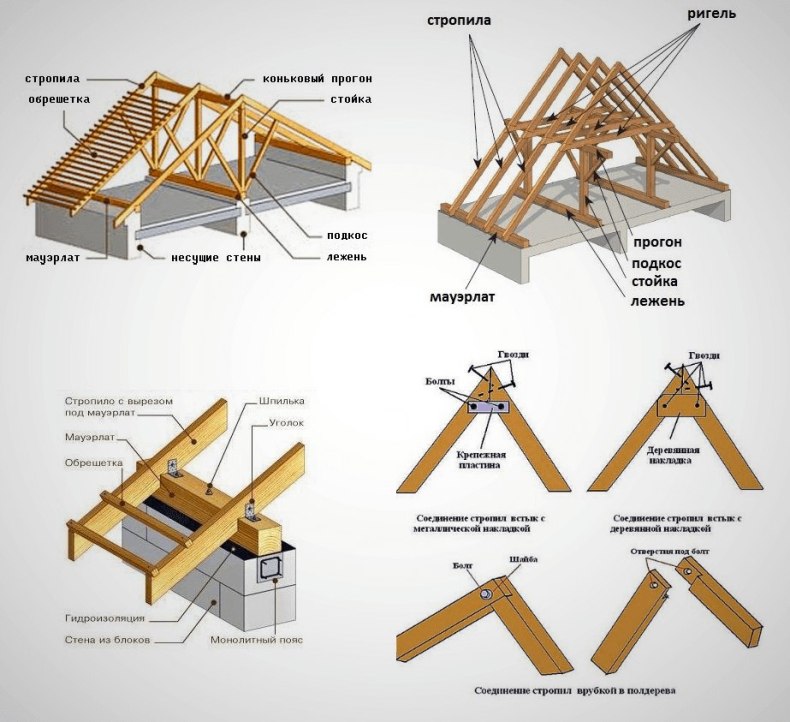

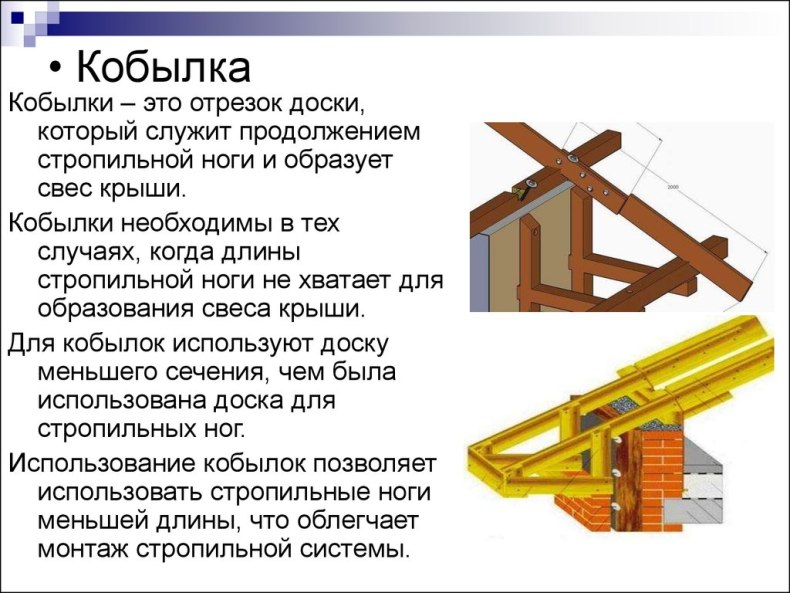

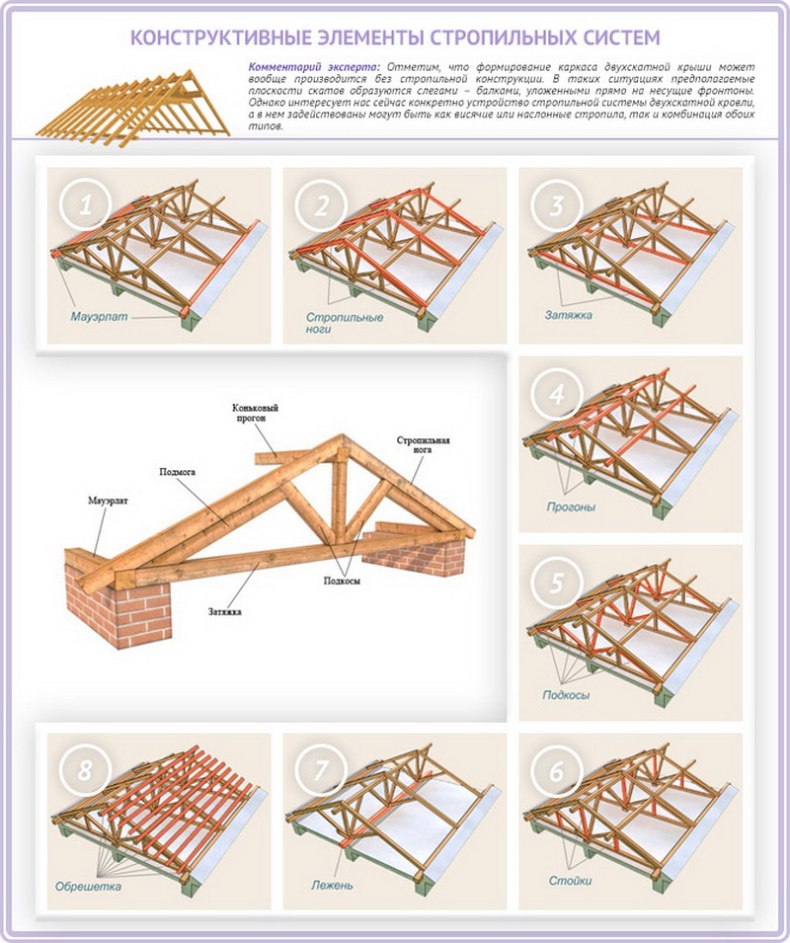

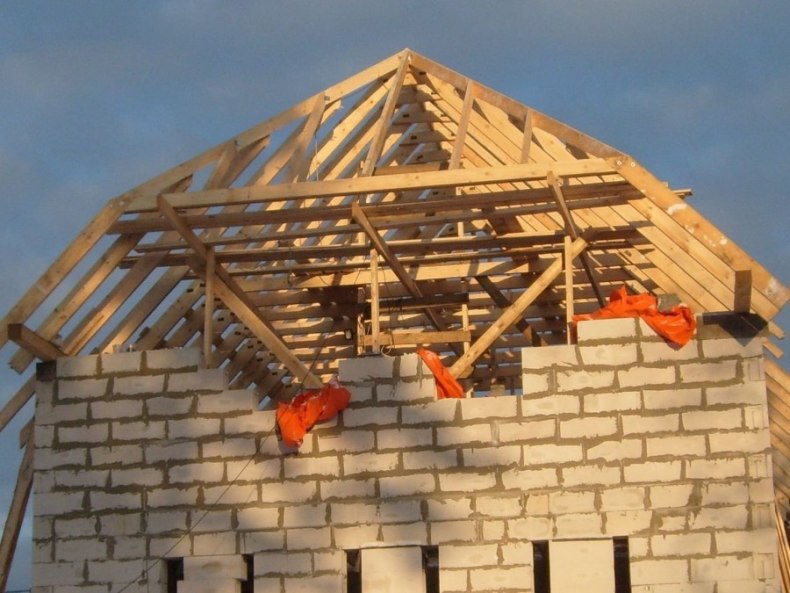

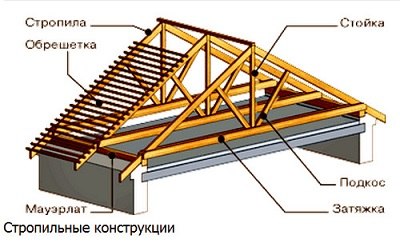

Каркас включает в себя такие элементы:

  • Обрешетку из брусьев, уложенных перпендикулярно на каркасном окончании;
  • Крепежные элементы, соединяющие детали стропил;
  • Полотно из дерева. Оно расположено вертикально;

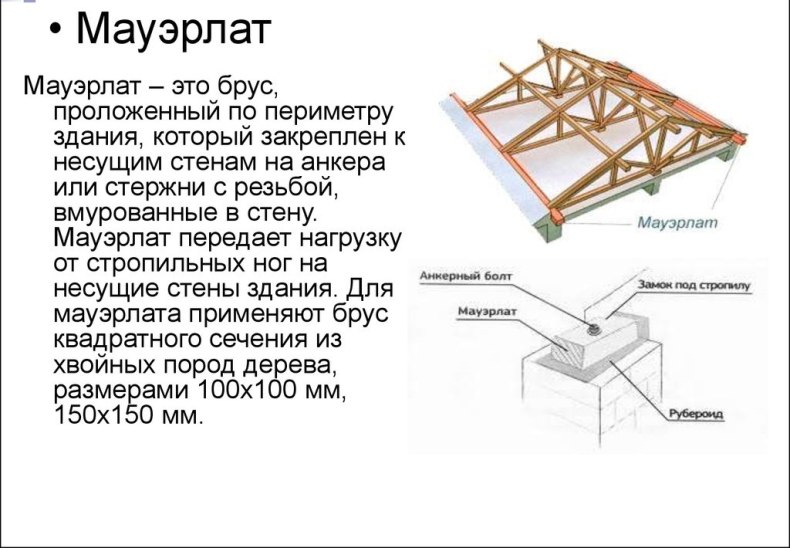

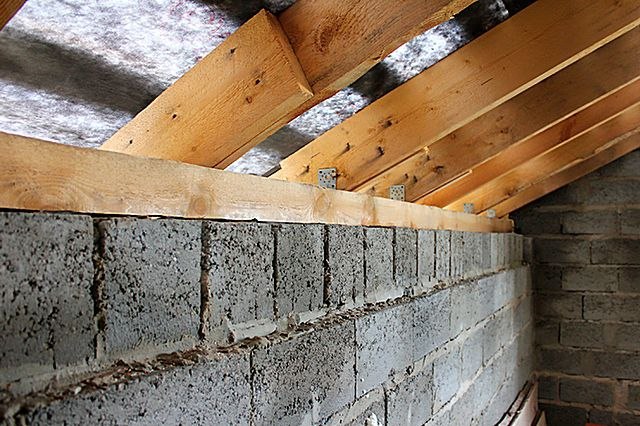

  • Мауэрлат или брус, который служит опорой для всей системы;
  • Каркасные ноги. Деревянные балки, принимающие на себя часть тяжести.

Все выше перечисленные элементы важны для стропильной системы. Которая различается по видам (об этом ниже). В основном стропильную систему подбирают в зависимости от строения.

К примеру, для дома с одним этажом вполне подойдет деревянная система. Для других строений можно выбрать из трех разновидностей. Это висячие, наслонные и смешанные стропила. Каждая из систем отличается между собой. А, чем именно, будет рассказано далее.

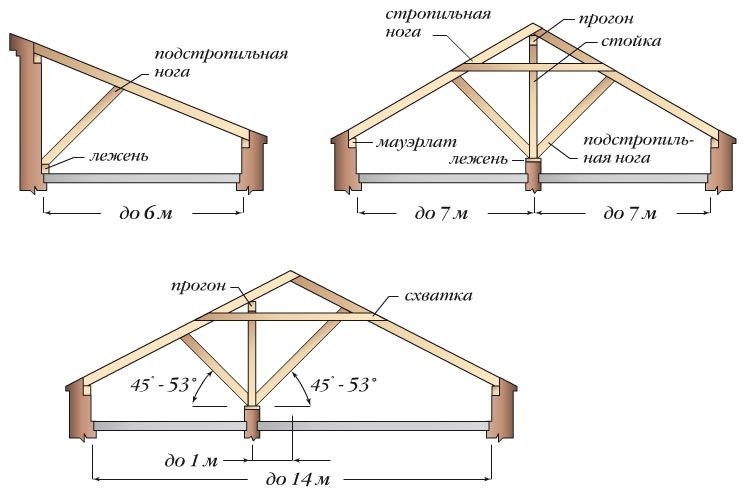

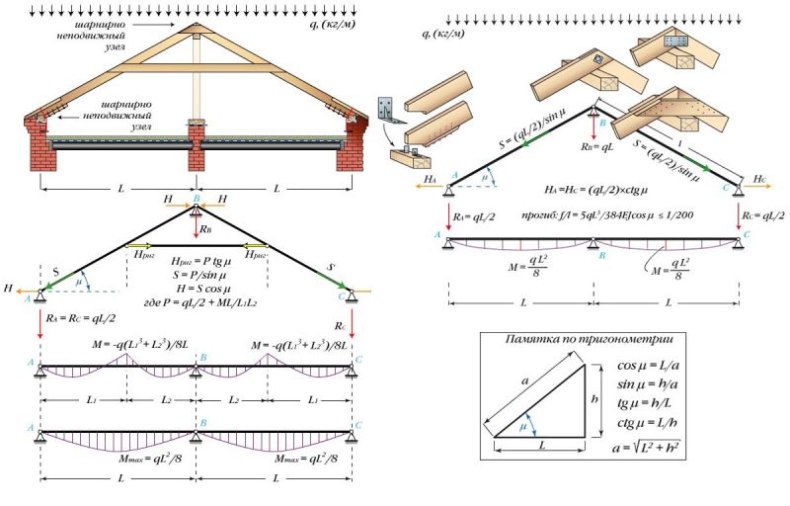

Виды стропильной системы

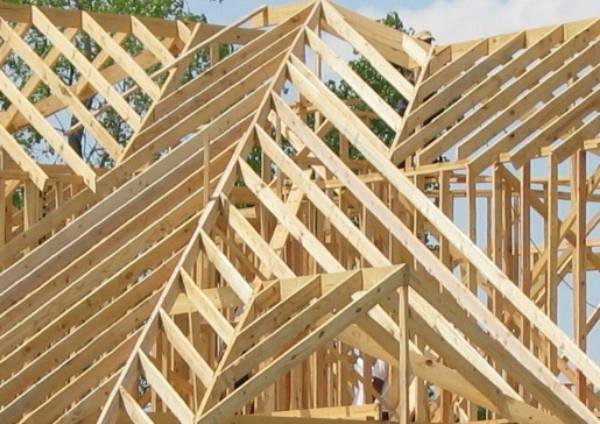

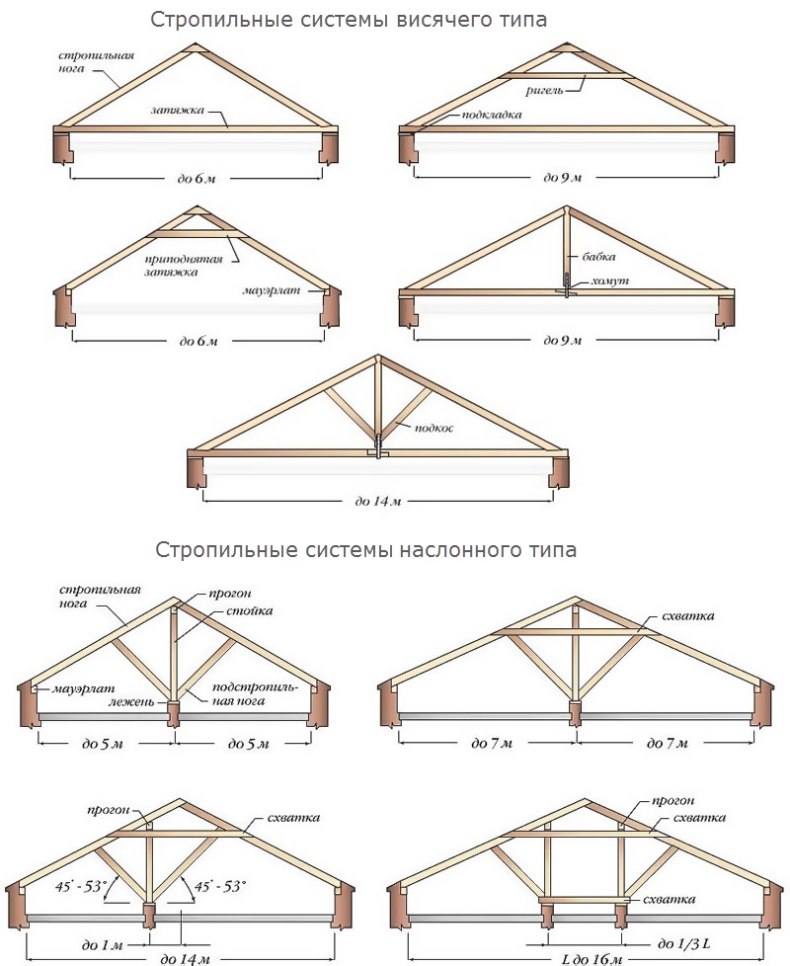

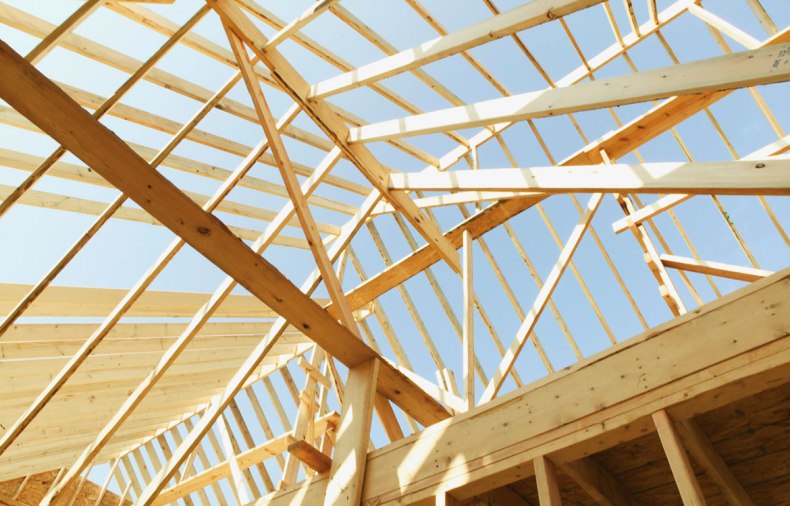

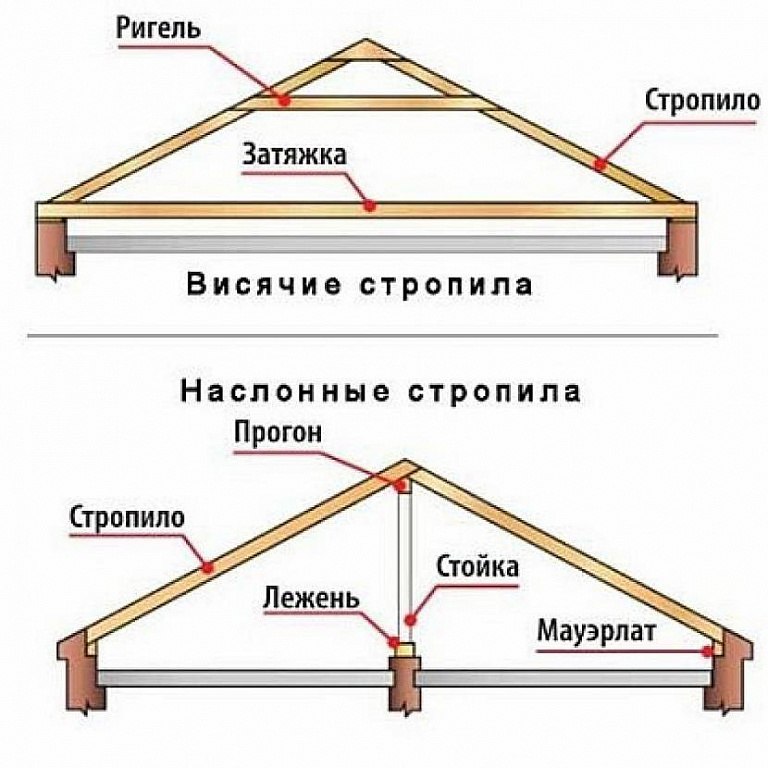

Как было отмечено ранее, стропильная система делится на три варианта.

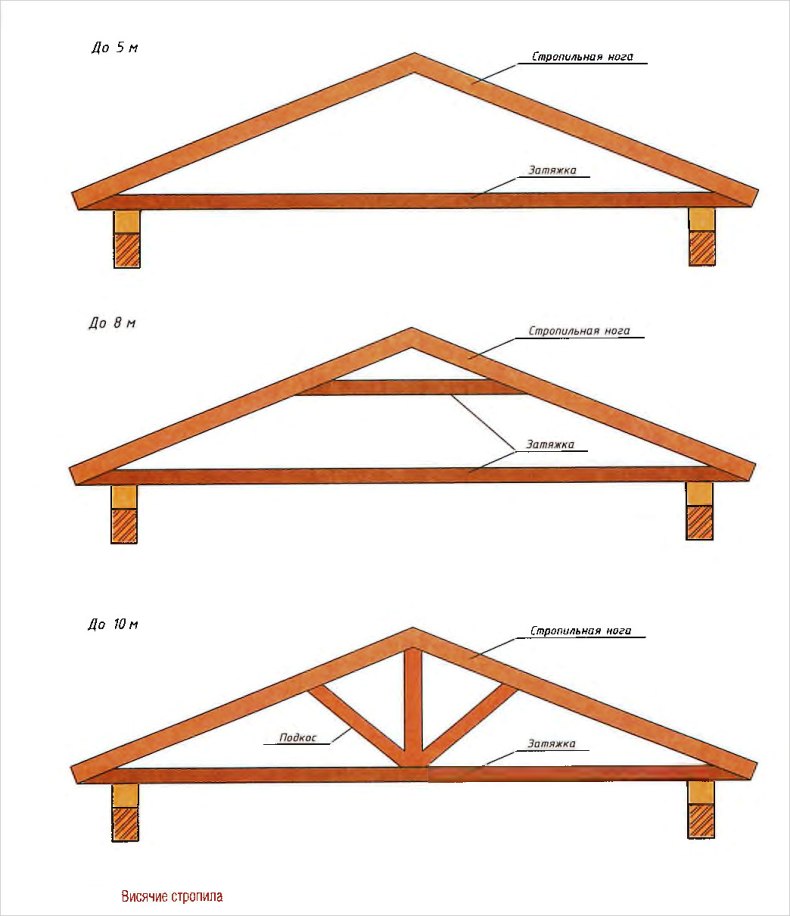

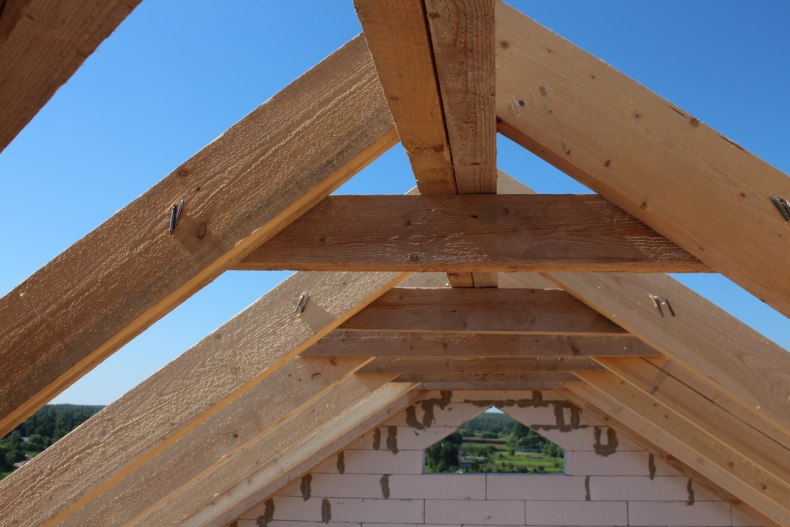

Висячий каркас

Система выделяется простотой конструкции. Которая имеет несколько опорных точек. И в основном это несущие стены. Ноги же стропил могут быть, как изгибом, так и сжатием. Эта конструкция соединяется с брусом (мауэрлатом), который крепится на торце основных стен.

  • Стропильные ноги соединяются с данным брусом при помощи крепежных элементов (скобы).
  • Конструкция служит распоркой для ограждения стен. Распирание уменьшается при помощи затяжек.
  • Они ставятся внизу стропильной системы и играют роль перекрытием кровли.

Если же затяжки располагаются выше, то для них берут стойкие крепежи. Так как нагрузка в этом случае, на стропильную систему увеличивается в несколько раз.

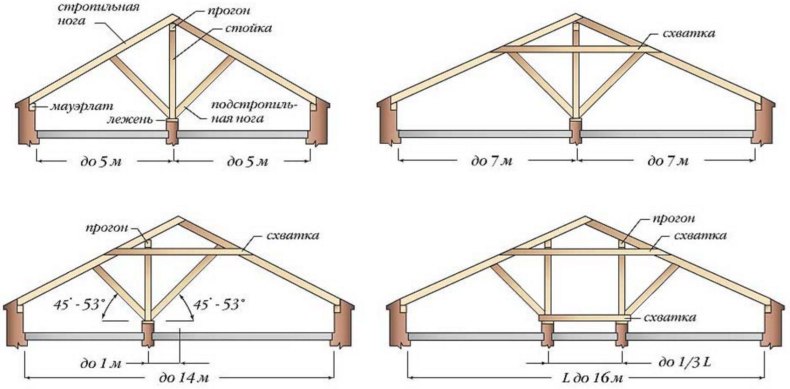

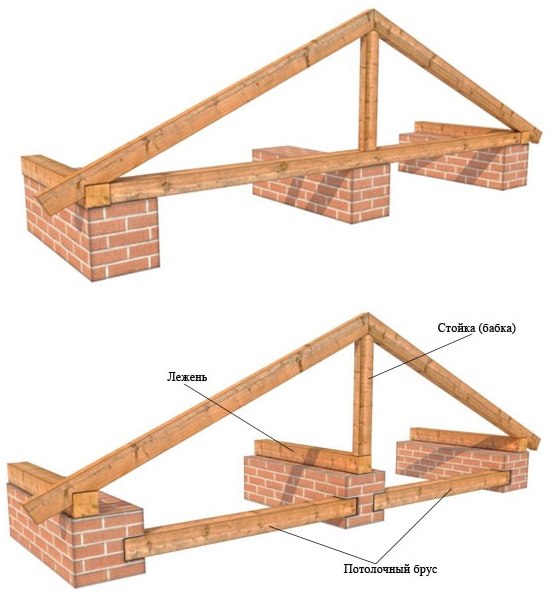

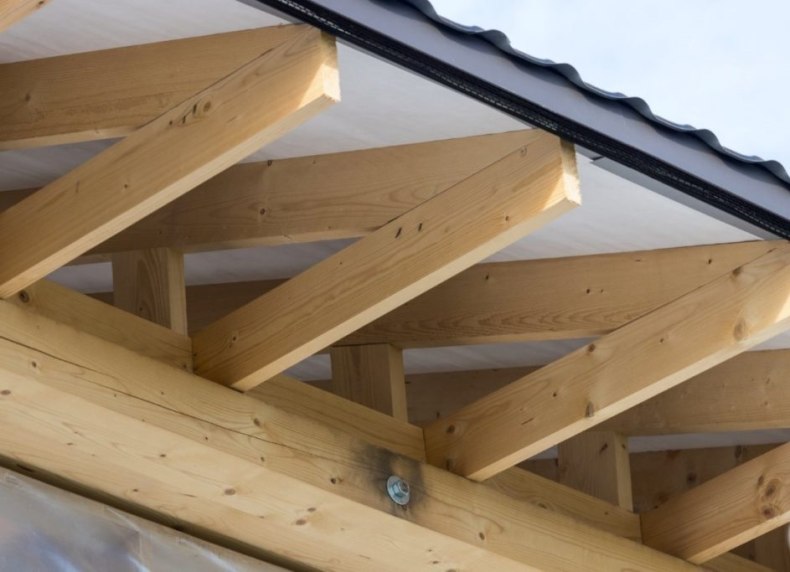

Наслонный каркас

Такую систему устанавливают в том случае, если дом оборудован несущей стеной, которая расположена посередине. Иначе использование наслонной системы невозможно. При ее использовании нужно соблюдать такие правила.

  • Во-первых, концы стропил должны облокачиваться на стены по периметру и опоры столбов, расположенные внутри.
  • Стропильные ноги выполняют функцию изгиба. Так как не нагрузки на сжатие.
  • Особенность такой системы в малом весе, а значит для ее крепления не нужны большие скобы. В этом есть экономия средств на доски или брусья.

При установке системы стоит понимать, что имеется зависимость от стропильных ног и угла ската кровли. Поэтому чем сложнее кровля, тем чаще придется делать элементы в наслонной системе.

Важно! Для уменьшения сечения балок и длины пролета, используют промежуточные опорные точки.

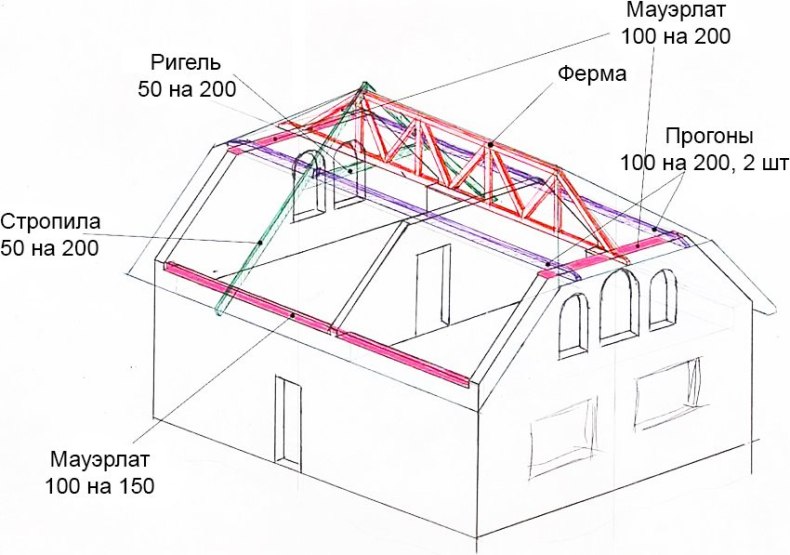

Комбинированный каркас

Система состоит из висячих и наслонных элементов. Необходимы для кровли мансарда. Второй этаж состоит из вертикальных опор, которые являются частью стропильной основы. Т.е. туда включаются и промежуточные стойки.

Некоторые стропила являются соединяющей точкой между ригилем для скатов и верхней кровлей, образуя вместе затяжку. Брусья, расположенные в горизонтальном направлении выполняют пару функций. Это мауэрлат (верхние скаты) и коньковый брус (боковые скаты).

Совет! Для увеличения выдержки кровли применяют подкосы, которые соединяют между собой боковые скаты и стойки, расположенные по вертикали.

Особенность использования

Стропильная конструкция может использоваться, как для одно плоскостной, так и двускатной крыши. Особенность первого варианта в том, что кровля изготавливается под углом 13-25 градусов с простыми стропилами.

Если же покрывается кровлей небольшое здание, то будет достаточно наслонной системы. Если пролеты в здании более 5 метров, то применяют фермы.

Для двускатных крыш применяются стропила под углом от 15 до 63 градусов. Если имеются перегородки до 6 метров, применяют висячую систему.

Если же строение имеет размеры 6 на 6 или 9 на 9 лучше прислушаться к следующим советам:

  1. Для того чтобы стропила хорошо держались на большом строении, нужно увеличить их конструкцию;
  2. Для большого дома лучше использовать наслонную систему.

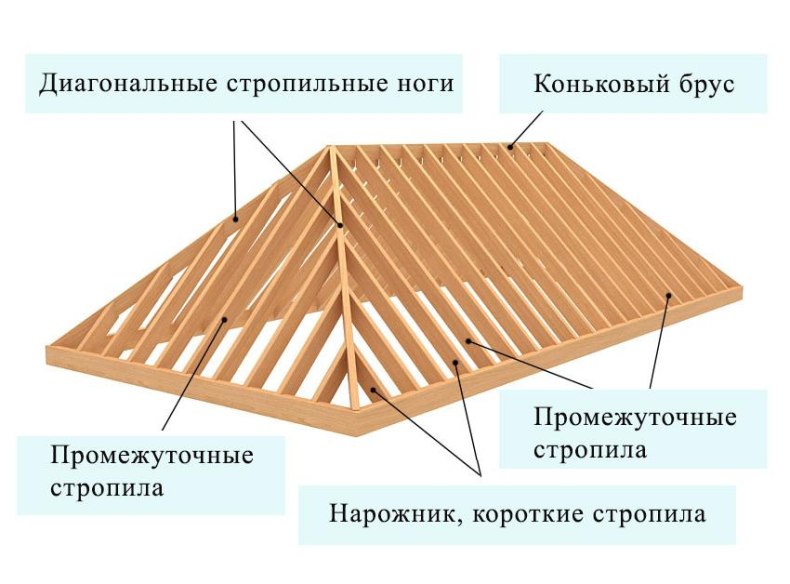

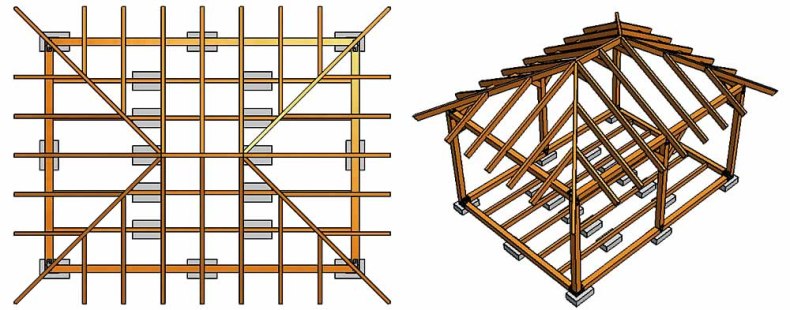

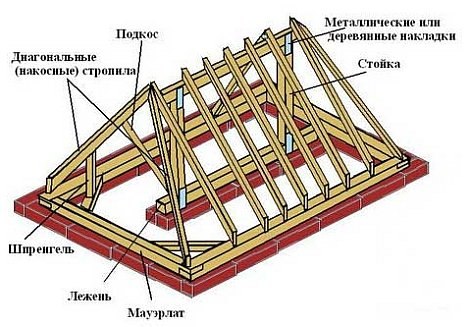

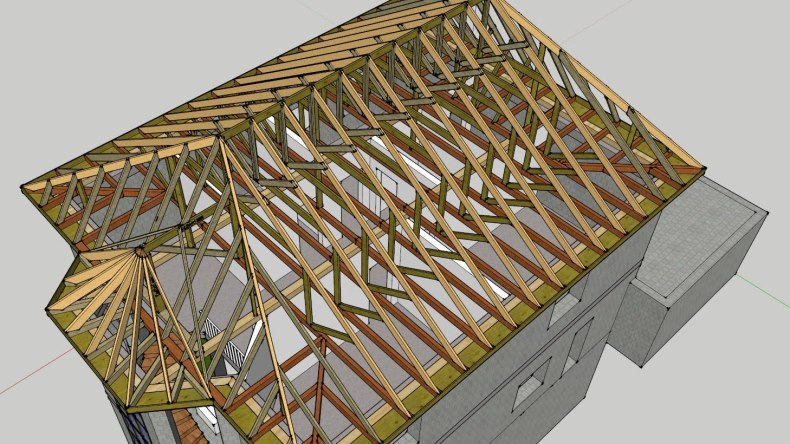

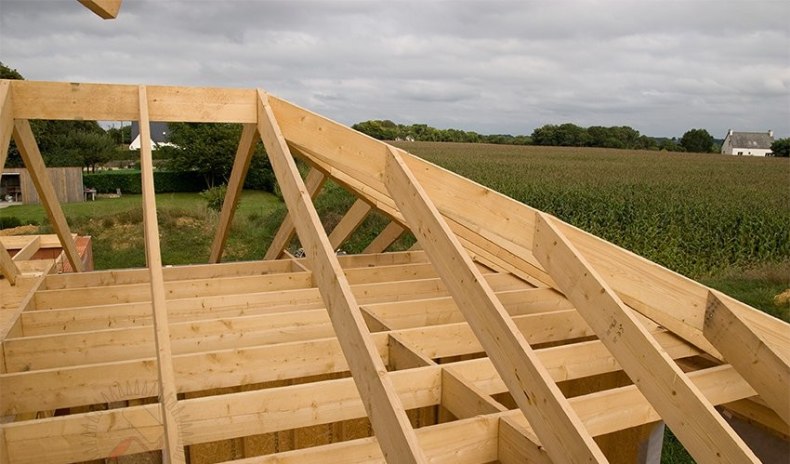

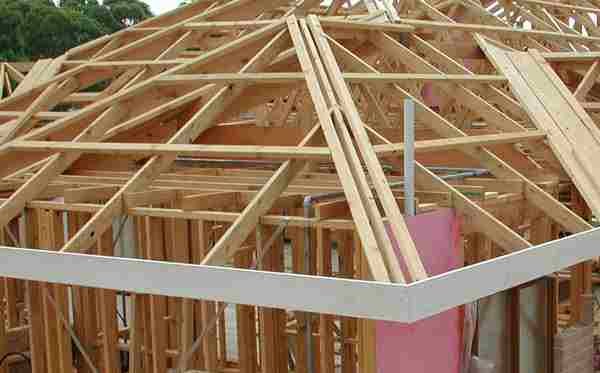

Стропильная система вальмовой и ломанной крыши

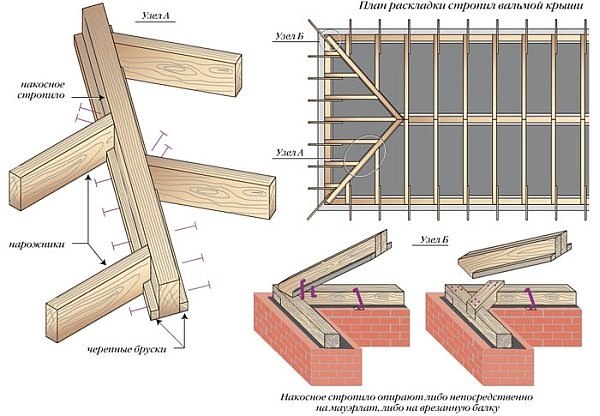

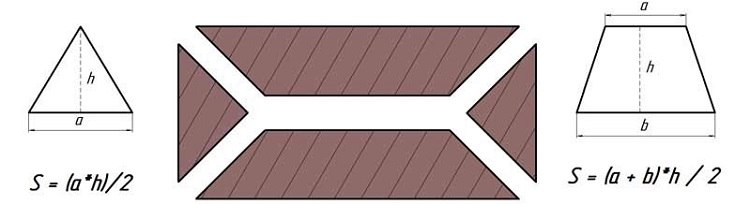

Также к стропильной системе относятся вальмовые или ломаные крыши. Первая ставится под углом 20-60 градусов и с пролетами не более 13 метров. Здесь важно устанавливать внутри усиливающие элементы, использовать фермы или же делать конструкцию наслонного вида.

Ломаная крыша разная с двух сторон. Вверху – пологая, внизу– под углом 60 градусов. Поэтому и мансарда при таком строительстве отличается немаленькими размерами. Также применяются фермы.

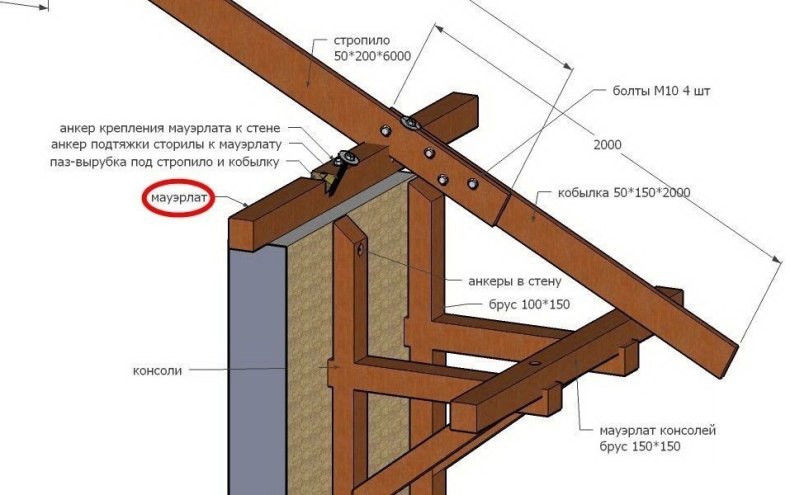

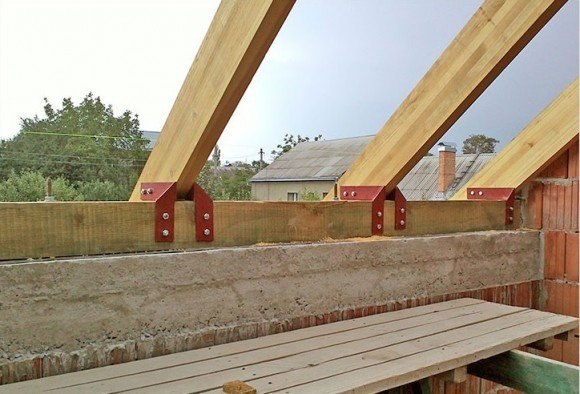

Крепления стропильной системы

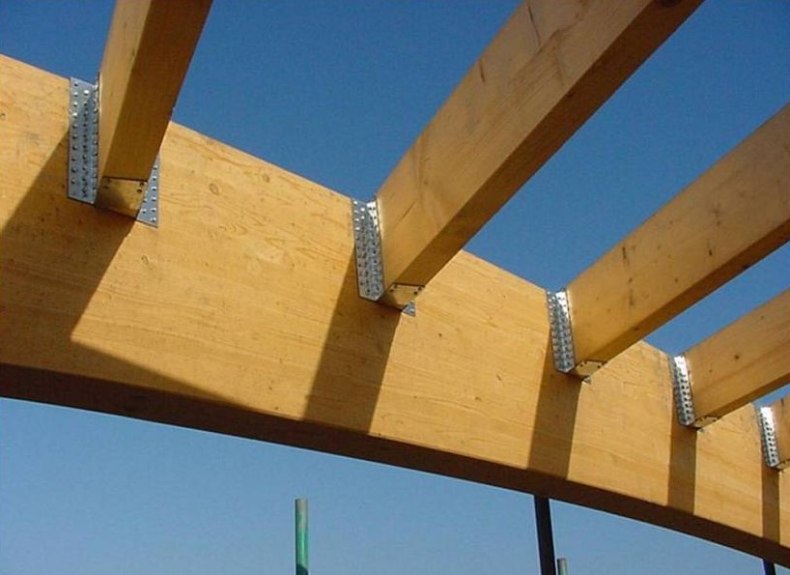

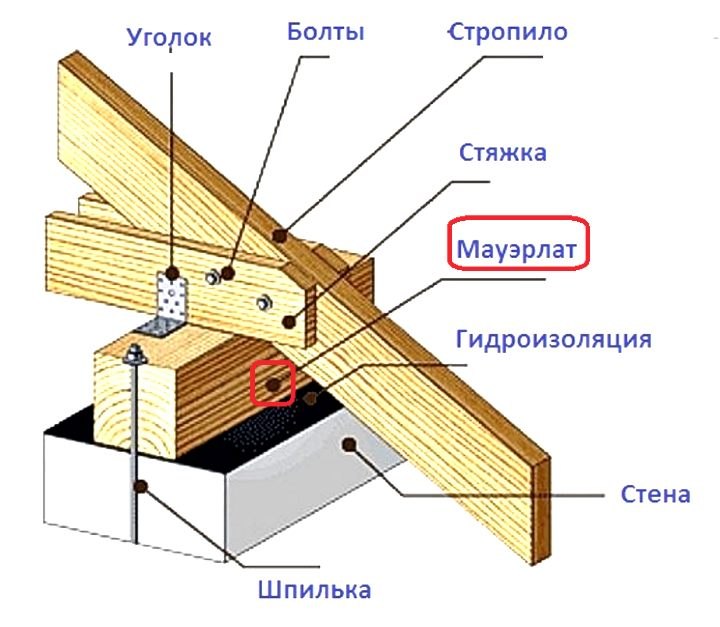

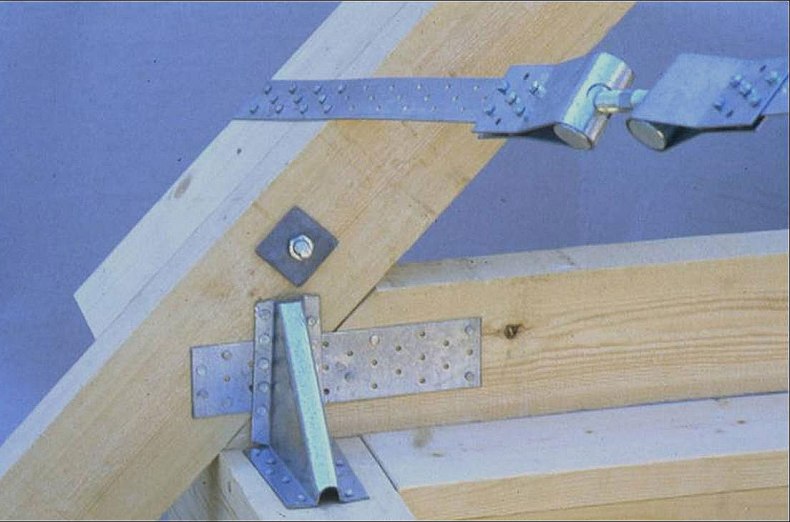

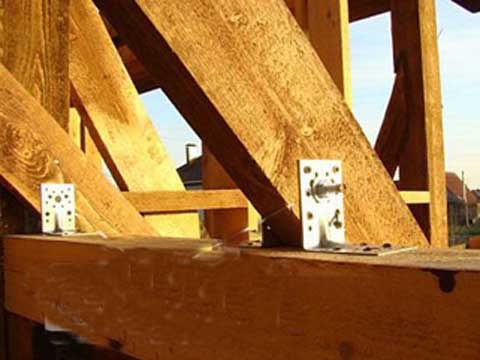

Врубки, болты и нагели – это все относится к крепежным элементам для соединения каркаса крыши и других элементов.

Они позволяют не изменить своих конструктивных особенностей даже при сильных ветрах или же физических нагрузках значительного уровня.

Особенно это касается дерева, которое может растрескаться со временем, а значит стропила потеряют свою устойчивость.

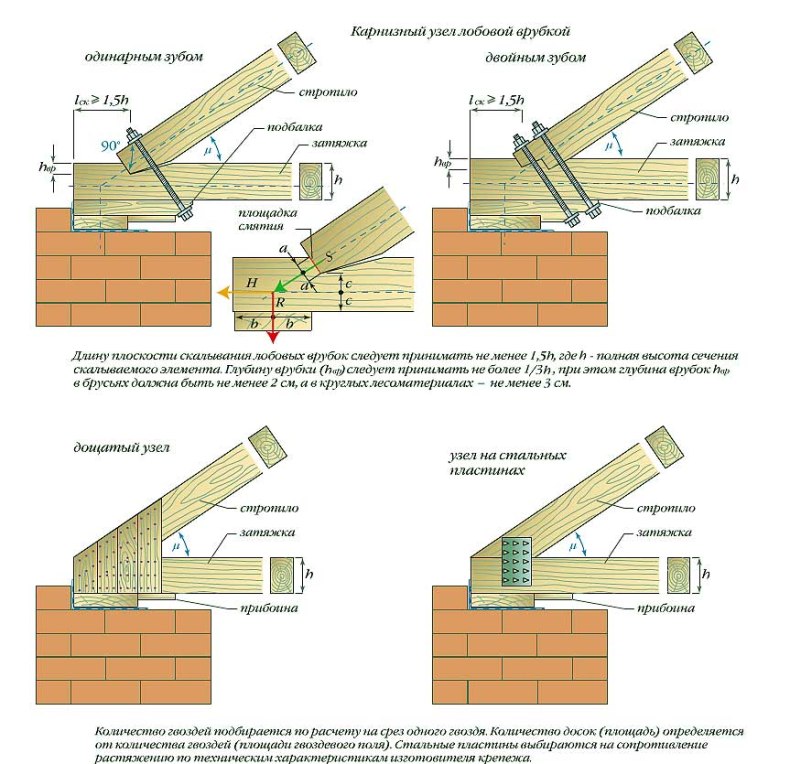

  • Что же касается врубков, то это старый метод скрепления основы для кровли.
  • Он достаточно дорог, так как требуется дерево с большим сечением и в немалом количестве.
  • Болты или нагели сделаны из нержавеющего сплава. Это значит, что коррозия им не страшна.
  • Закрепляются элементы при помощи обычного молотка или зубчатых систем.

Такое использование выгодно. Так как нужно мало элементов на одну доску, с установкой справится даже новичок быстро и просто.

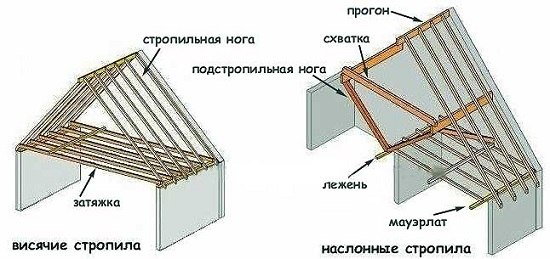

Фото всех видов стропильной системы
