Греющий кабель для водостока и крыши: примеры расчета длины и укладки саморегулирующегося резистивного кабеля для кровли

Когда наступает оттепель или межсезонье водосточная система работает с повышенным риском. Образуется и нарастает наледь как в трубах, так и в желобах. Работа замедляется или останавливается. Вес системы увеличивается. Могут возникать не только разрывы, но и обрушения.

Если присутствует система для антиобледенения, можно избежать подобных невзгод. Специальный кабель позволяет осуществлять обогрев нужных кровельных частей.

Это элемент, проводящий ток, нагревающийся при этом. Сколько выделится тепла, зависит от сопротивляемости материала и силы электрического тока. Большая тепловая отдача нежелательна для обычного кабеля в отличие от греющего аналога на крыше.

Он должен хорошо прогревать крышу с водостоком, чтобы предотвратить:

  • Появление на стоке для воды сосулек;
  • Системную закупорку льдом;
  • Деформацию или обрушение желоба под большим весом;
  • Разрывной эффект трубы при накапливании льда.

Характеристики греющегося кабеля для водостока

Сложные условия работы объясняются воздействием влажной среды, не говоря уже о морозе и воздействиях механического характера.

Поэтому кабель должен:

  • Иметь герметичное покрытие;
  • Устойчивостью к влажной среде;
  • Невосприимчивостью к излучению ультрафиолета;
  • Не менять качественные характеристики при перепадах температуры;
  • Обладать прочностью к механическому воздействию;
  • Быть безопасным с точки зрения свойств электроизоляции.

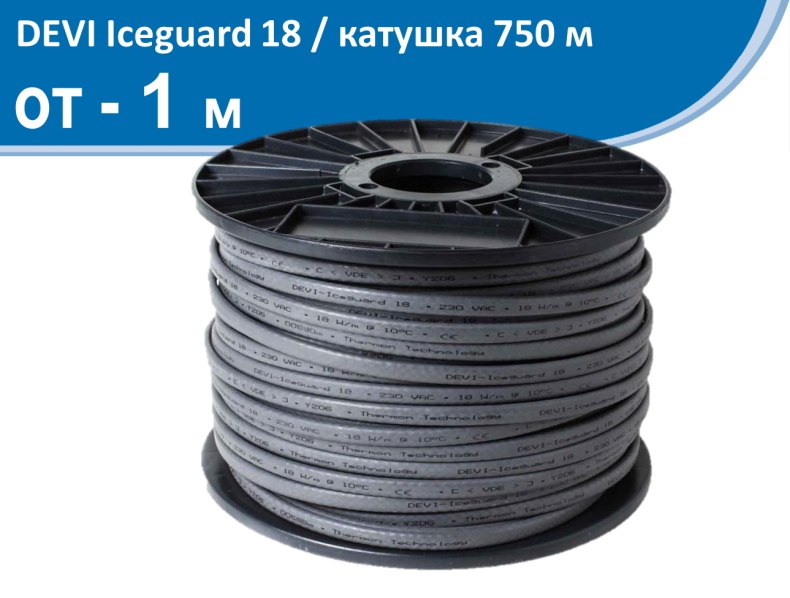

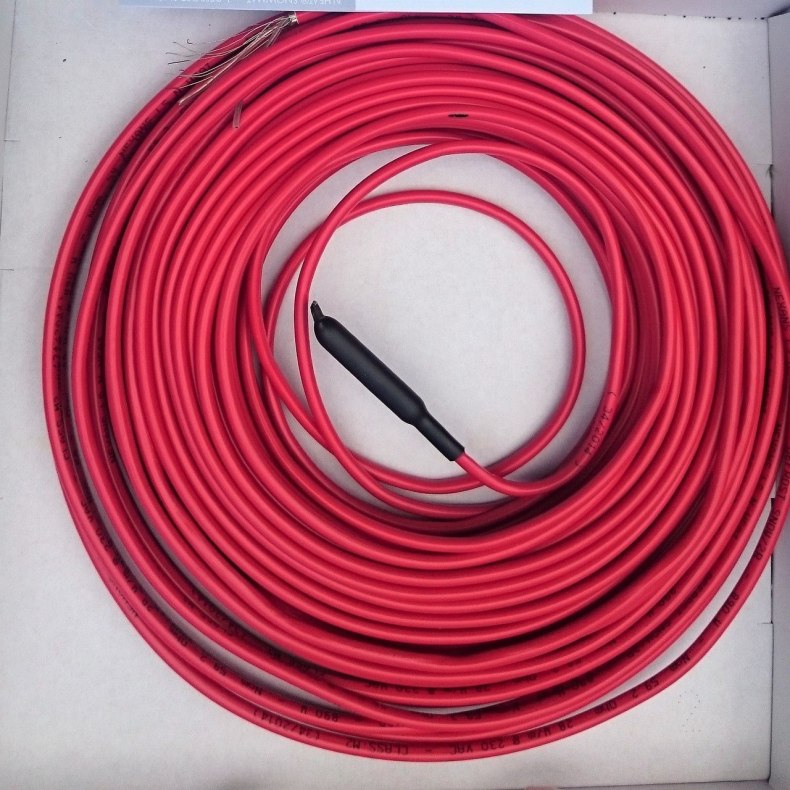

Кабель можно приобрести не только в бухтах. Он продается в готовых секциях для обогрева. Это отдельные части с фиксированной длиной. Сюда также входит муфта и провод для подключения. Это самый удобный вариант для монтажа.

Бухты используют при сложной конфигурации кровель, где секции сложно или невозможно применить.

Виды греющегося кабеля для водостока

Резистивные. Вариант традиционный, где выходная мощность одинаковая, как и тепловыделение, наряду с сопротивлением. Внешние условия не способны повлиять на степень нагрева.

Даже если провод по частям расположен в разных местах. В трубе, под открытом небом, прятаться в снеге или листьях. Условия разные. Потому часть энергии расходуется вхолостую.

Потребление энергии постоянно высокое. Часто отличается непродуктивностью. Могут быть:

  • Последовательными с простым строением. Медная жила с экранной оплеткой тянется сплошная. Сверху изоляция в виде полимерной оболочки. Суммарно его сопротивление состоит из общего числа отдельных кусков. Тепловая мощность меняется с длиной. За кабелем требуется контроль на постоянной основе, а также уборка мусорных отходов. Это листья и ветки и пр. они доступны по цене. Имеют необходимую гибкость. Монтируются крайне просто без излишеств. Стабильное выделение тепла относят к существенному недостатку, наряду с возможностью выходить из строя в момент перегрева;
  • Зональными усовершенствованными. Здесь присутствует пара параллельных жил. Вокруг спирально обмотана проволока для нагрева. Нихромовый элемент замыкается поочередно к каждой жиле. Зоны для выделения тепла получаются независимыми. Удобно, что из строя может выйти только одна из них. Это расценивается в качестве преимущества, наряду с доступностью по цене и несложности монтирования.

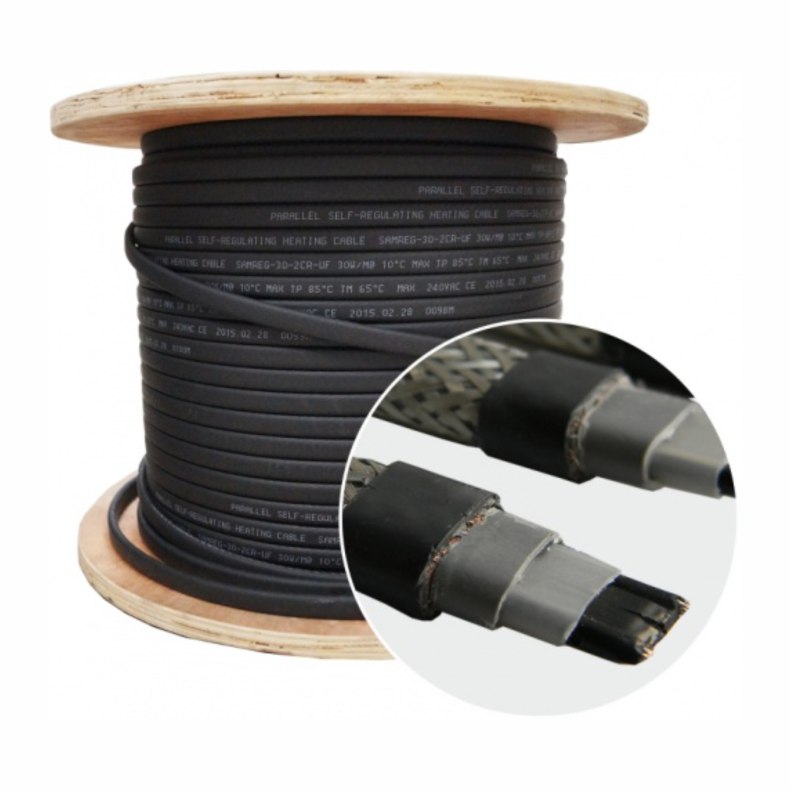

Ко второму типу относят кабели с самостоятельной регуляцией. Его строение более сложное, но и возможностей он предоставляет больше. Две жилы соединены матрицей-полупроводником.

Она способна изменят температуру при изменении условий окружающей среды. Стоимость выше в два-четыре раза. Однако, это частично компенсируется экономией электроэнергии. Его можно нарезать на куски от двадцати сантиметров в процессе укладки. Если температура низкая, то требуется высокая величина тока при старте.

Из чего состоит система обогрева водостоков

Помимо кабеля применяются следующие составляющие:

  • Кабель для нагрева;
  • Провод для подводки;
  • Муфты для соединения и крепежные элементы;
  • Питающий блок и УЗО;
  • Регулятор температур.

Последний включает и выключает секции. Поэтому вся система работает в определенном температурном диапазоне. Эффективности контроля позволяет достигнуть метеостанция.

Кроме температуры она отслеживает другие параметры, влияющие на образование наледи. Работа ведется в режиме установленной программы. Экономия энергии при этом составляет восемьдесят процентов.

Процесс монтажа греющегося кабеля для водостока

Кабели для обогрева прокладываются:

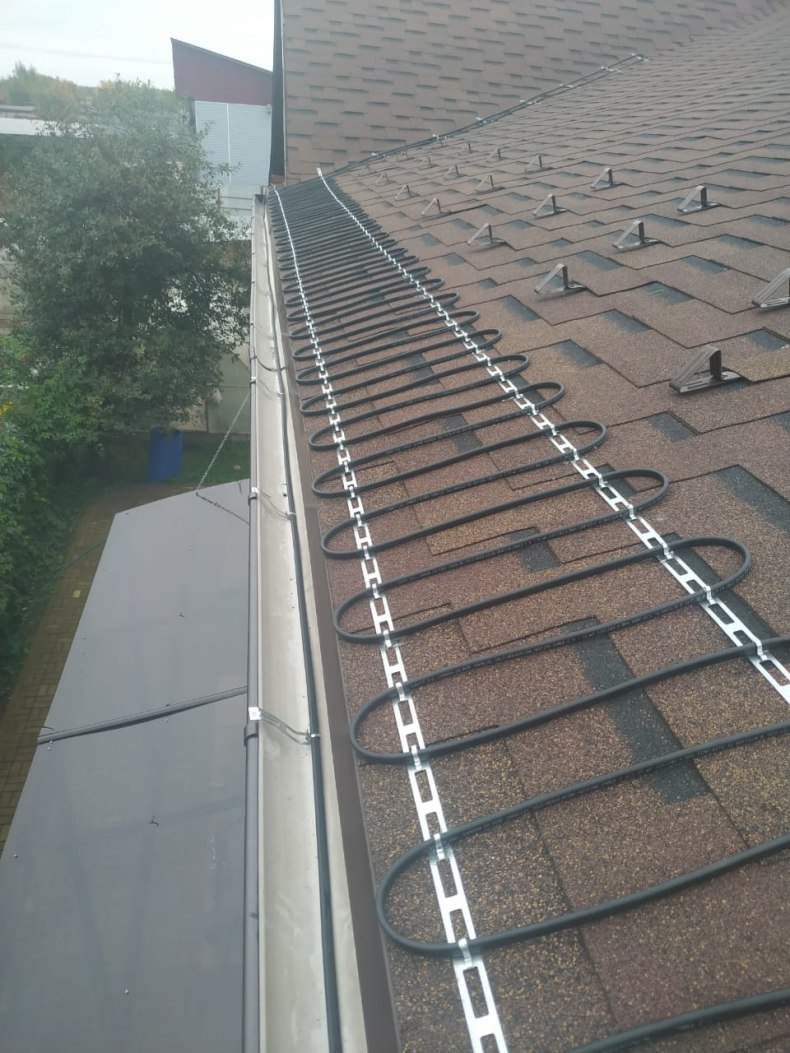

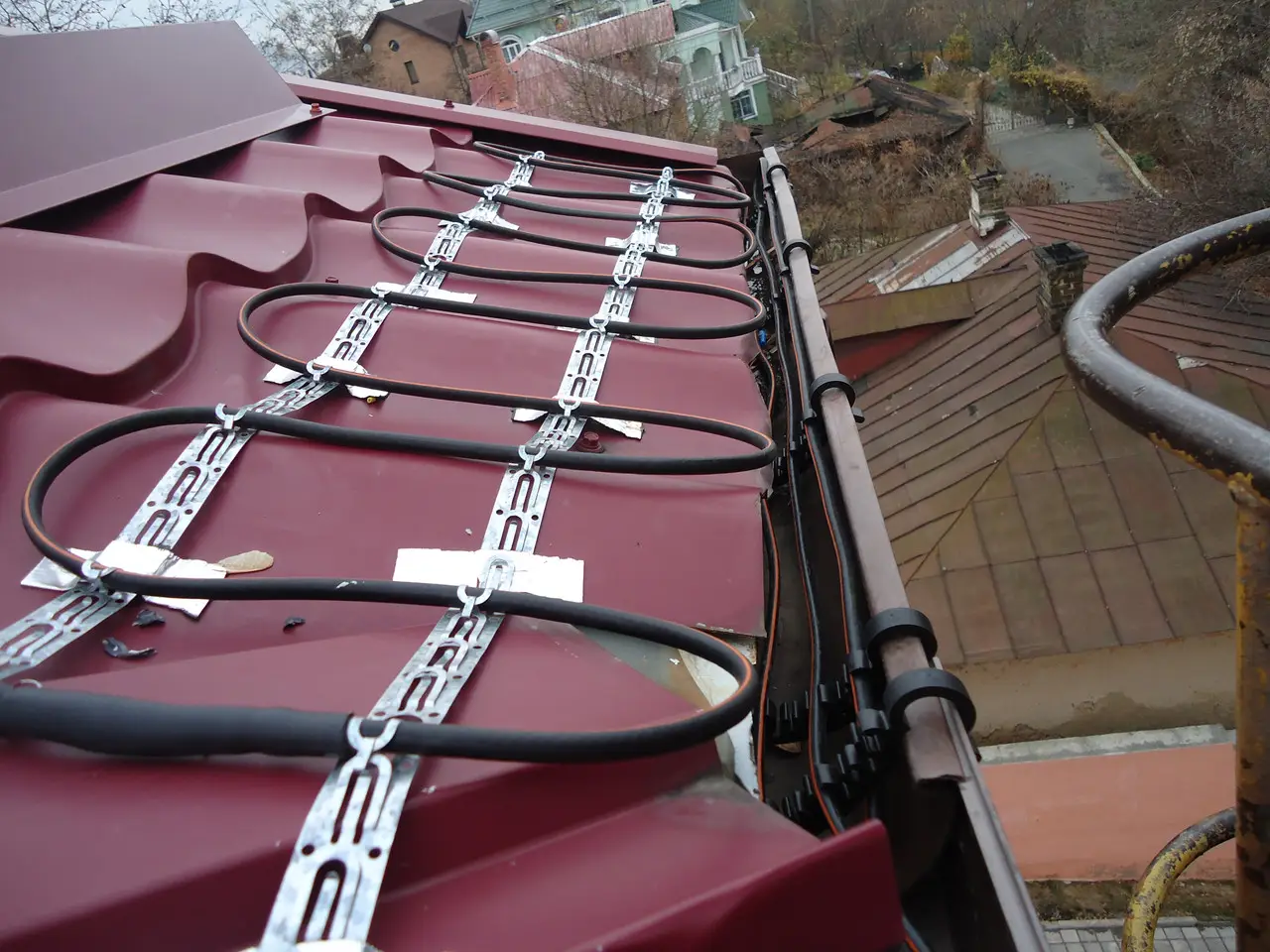

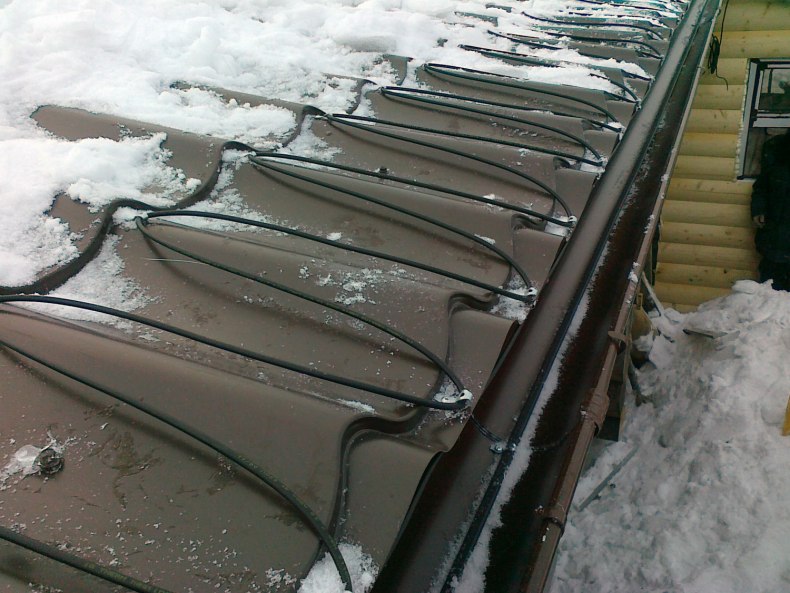

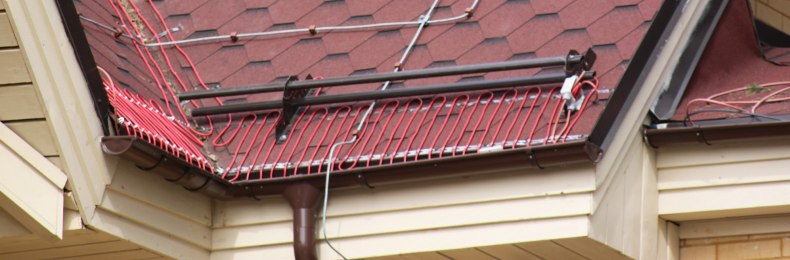

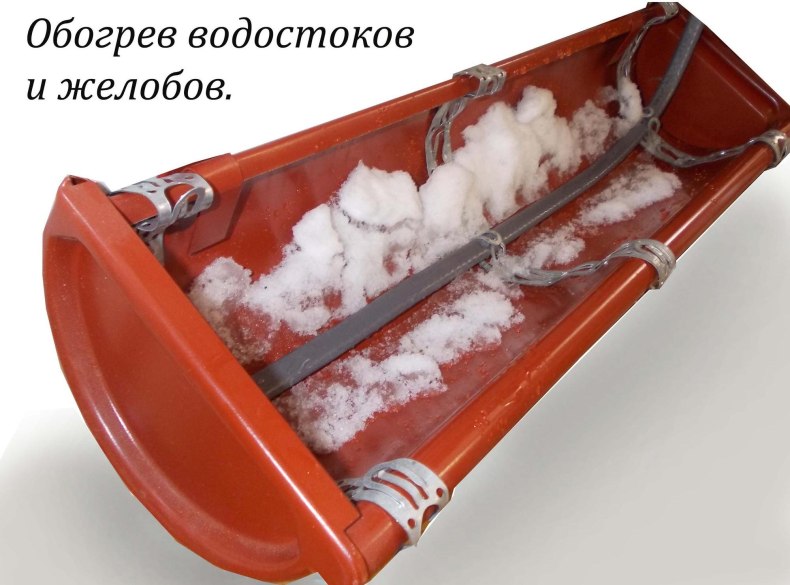

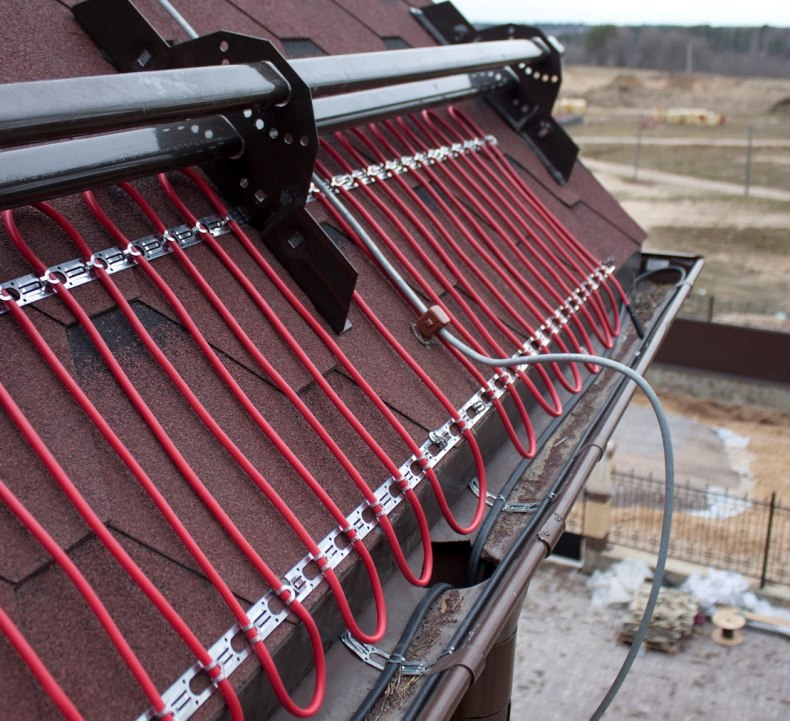

  • С краю кровли. Кабель кладется в виде змейки. Выше стены снаружи на тридцать сантиметров. Если кровля – металлочерепица, то витки ложатся внизу волны. На фальцевой кровле кабель поднимается на высоту по первому шовчику. Потом идет спуск к желобу с обратной стороны. Если желобов нет, то кабель укладывается «капающей» гранью или петлей, свисая при этом на пять-восемь сантиметров с крыши;

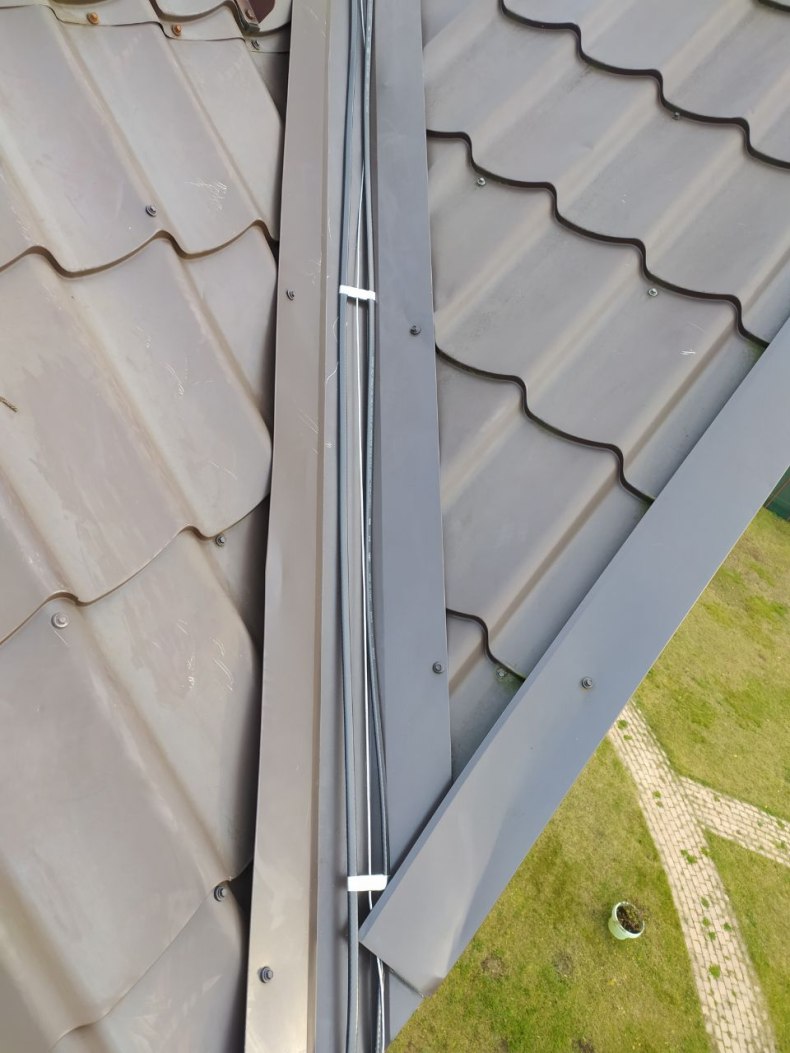

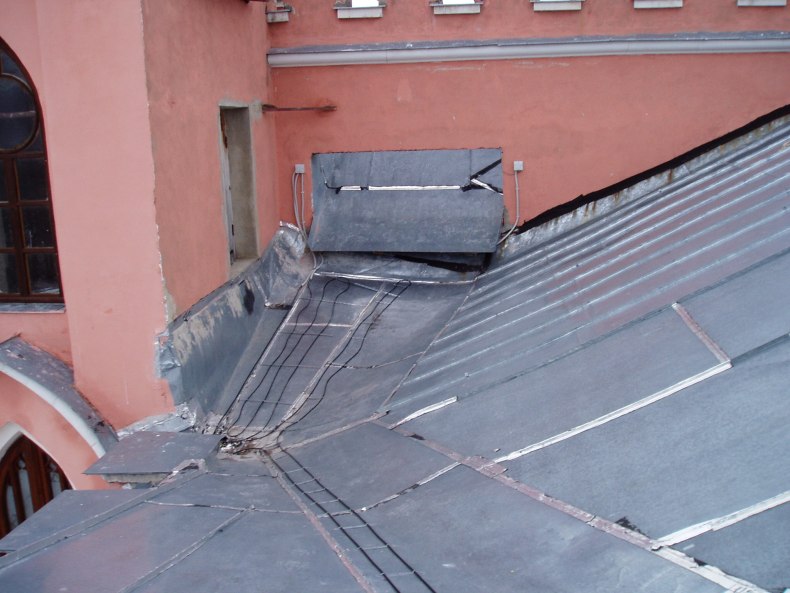

  • Через ендовы, где кабель прокладывается в две нити по стыку, занимая две трети его длины;
  • В местах пересечения стен и кровли его прокладывают, как в предыдущем случае. Расстояние от одной нити до другой составляет от десяти до пятнадцати сантиметров;

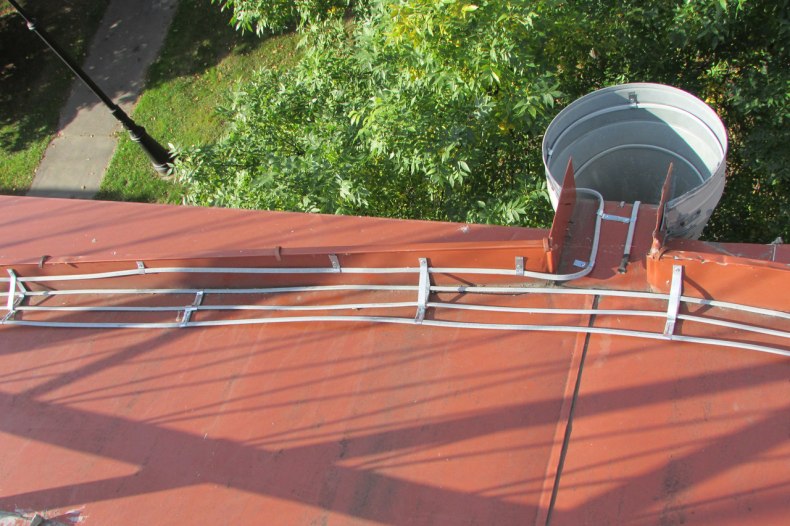

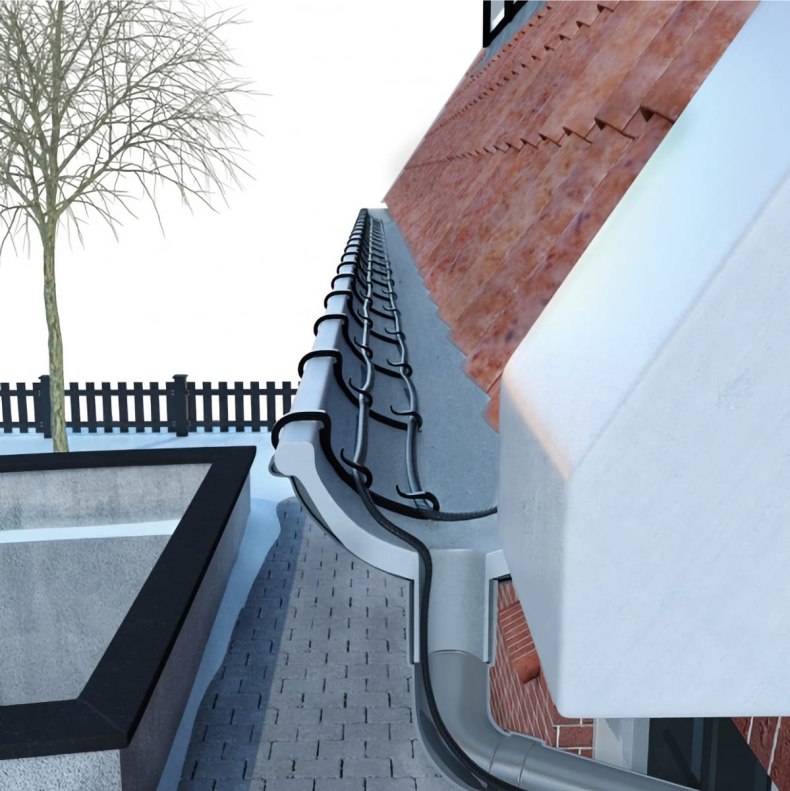

  • По горизонтальным желобам укладывается по полной длине. Нить может быть одна или их предусмотрено несколько в зависимости от ширины лотка;

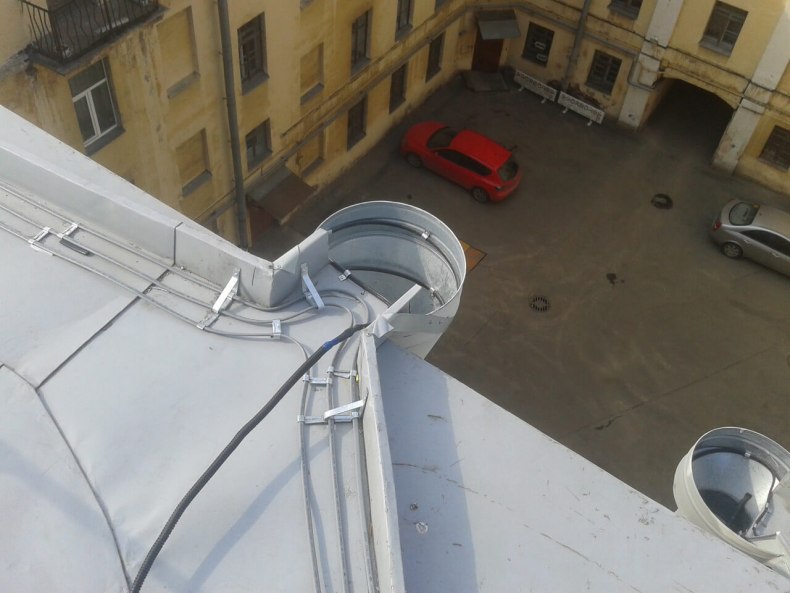

В трубах водостока, установленных вертикально, наледь нередко образуется в воронках.

  • Не обеспечивается сток для воды. Сюда кабель кладут в обязательном порядке. Количество нитей зависит од диаметра трубы.
  • Если он соответствует десяти сантиметрам, то она одна. Когда размер от десяти сантиметров до тридцати, то две.
  • При заходе в трубное отверстие кабель нужно закрепить. К стенкам прикрепляются скобы из стального материала.
  • Для верхних и нижних частей подогрев должен быть усиленным.
  • Здесь применяются добавочные нити, которые представляют собой несколько витков спирали или образуют «капающую» петлю.

Превышение трехметрового размера предполагает спуск и фиксацию кабеля при помощи троса или цепи. Необходимо применить крепежные элементы.

В кровельные деревянные элементы ввинчивается крюк, на котором висит цепь. Его закрепляют на желобе.

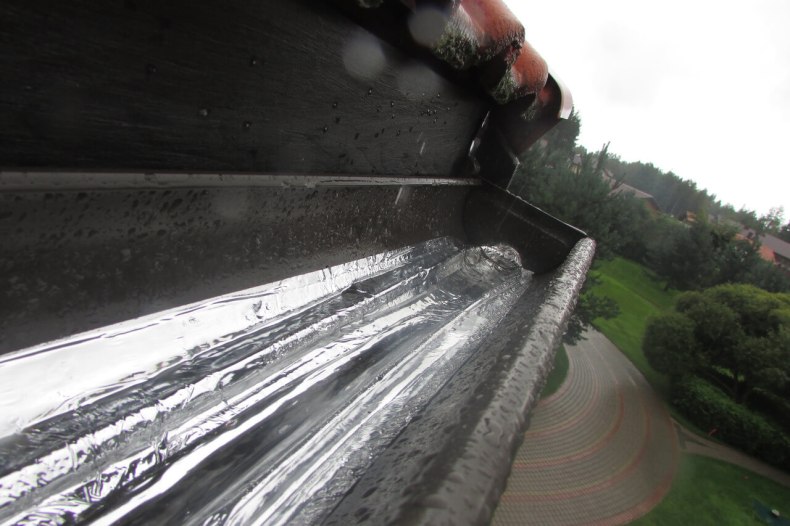

Фото греющегося кабеля для водостока
