Проход дымохода через кровлю: как вывести печной дымоход сквозь потолок и перекрытия? Схема монтажа в мягкой и твердой кровле

При сооружении дымохода в кровле дома или бани, важно верно его прикрепить, совместить и сделать расчёт для нормальной тяги.

Очень важно грамотно предусмотреть прохождение дымохода чрез кровлю, дабы в последующем в этом месте примыкания не появились протекания и не обгорали стропила.

В этом случае стоит не только создать подходящее отверстие в крыше, но и хорошо герметизировать прохождение конструкции, выбрать герметики и при всём этом сохранить привлекательный вид крыши. В этом деле имеется много деталей и тонкостей, о которых стоит узнать.

Создание проекта для дымохода

До того как начать возведение крыши надо запланировать в проекте местоположение прохождения трубы. Расчёт высоты дымоотводной трубы, касательно конька, даже за счёт калькулятора коренится на требованиях СНиП -01-2003 и СП 7.13130.2009, а ещё на советах производителя обогревательного агрегата.

Упомянутые документы важны, так как ими пользуются соответствующие службы в России.

  • Стоит проявлять осторожность с модным на сегодняшнее время совмещением дымохода и остальных труб, отвечающих за вентиляцию и канализацию, в единый большой короб.
  • В результате образуются большущие короба на крыше, достигающие 6 метров по протяжённости и 1,5 метра в ширину.
  • Также толково накрыть их кровельными деталями будет труднее, чем те 8 труб по раздельности.

Когда хозяин определился с месторасположением дымохода, тогда следует подготовиться к установке стропильной системы. Это будет зависеть от ширины дымохода и его формы.

Выход дымохода через перекрытие и крышу

Рассмотрим 2 варианта такого выхода:

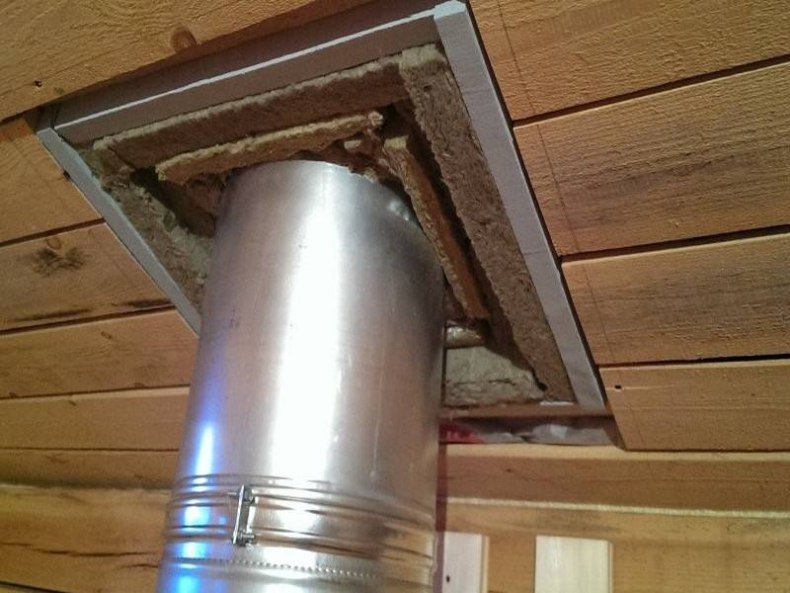

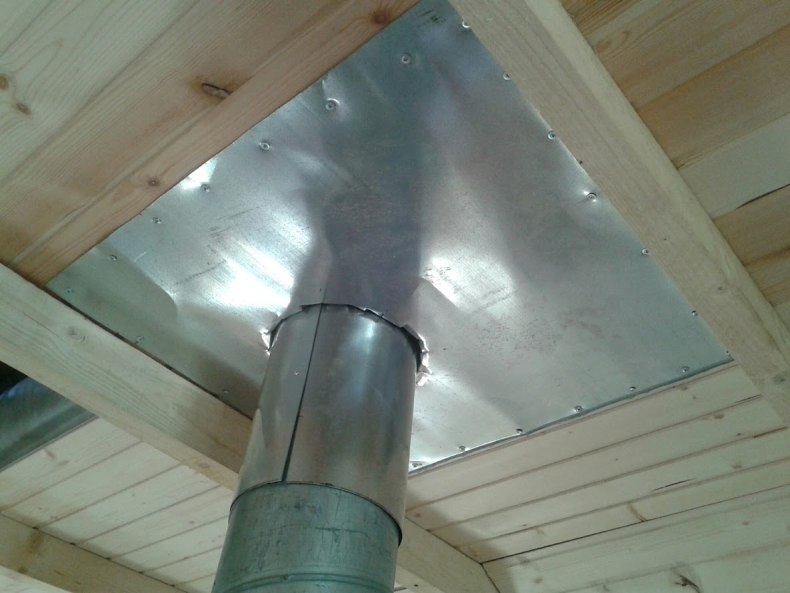

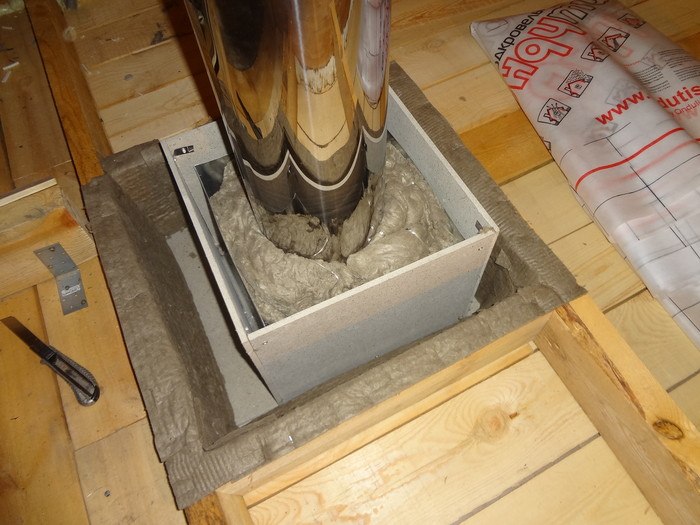

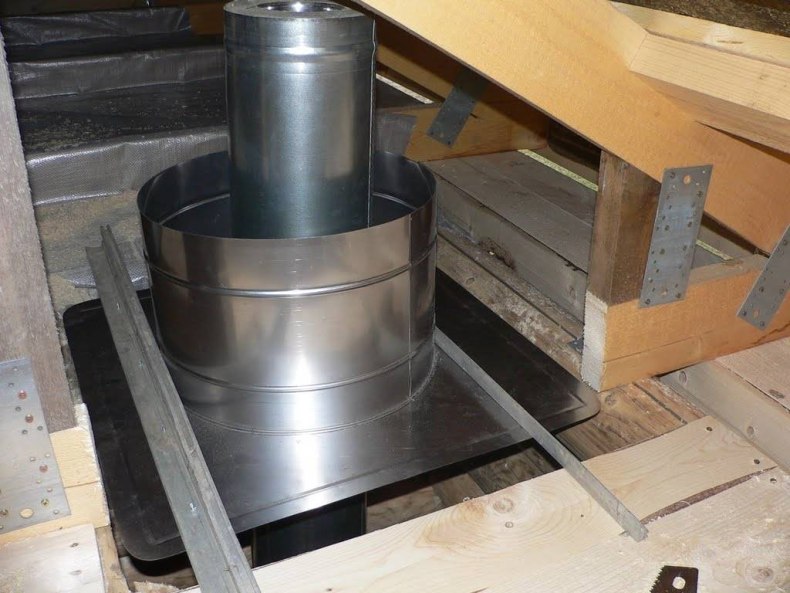

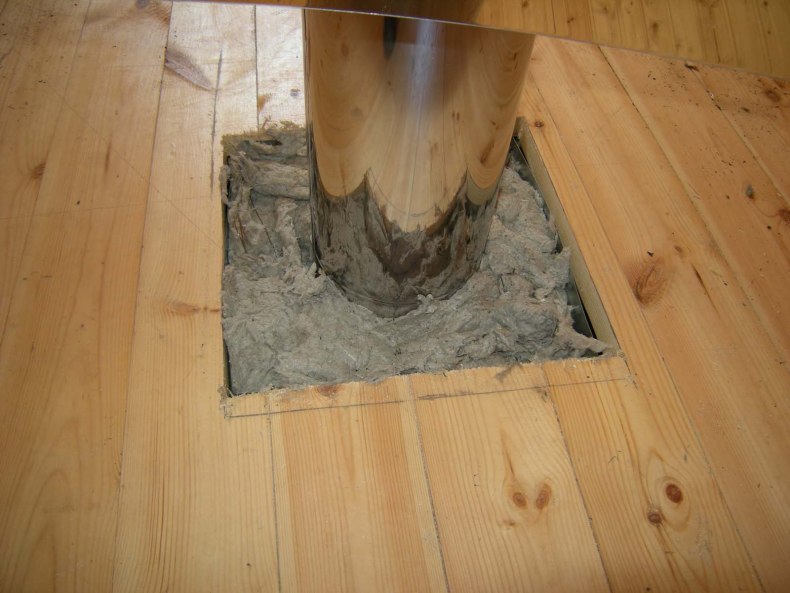

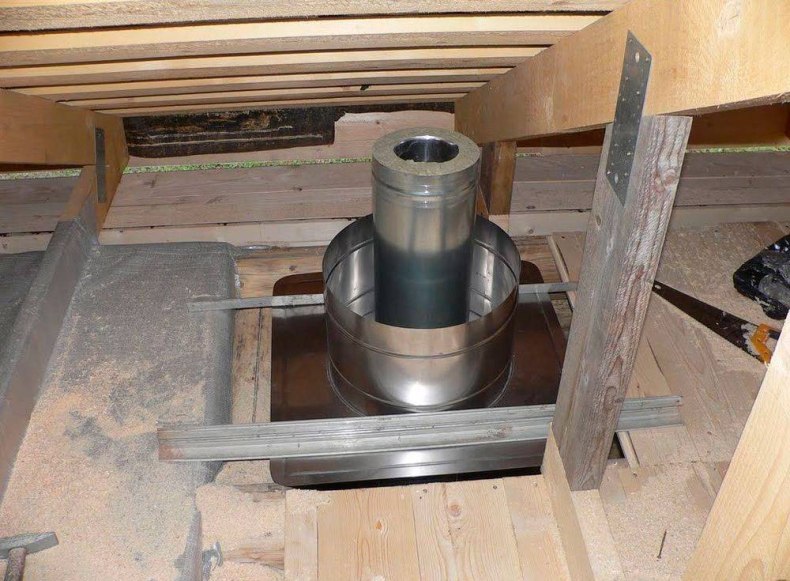

Прохождение дымовой трубы чрез перекрытие 1 этажа снабжается железным коробом, вмещающим теплоизоляционный слой. Для этого можно применить посыпание керамзитом или заполнить проём теплоизолятором.

Для нежилых строений можно применить асбестовые плиты.

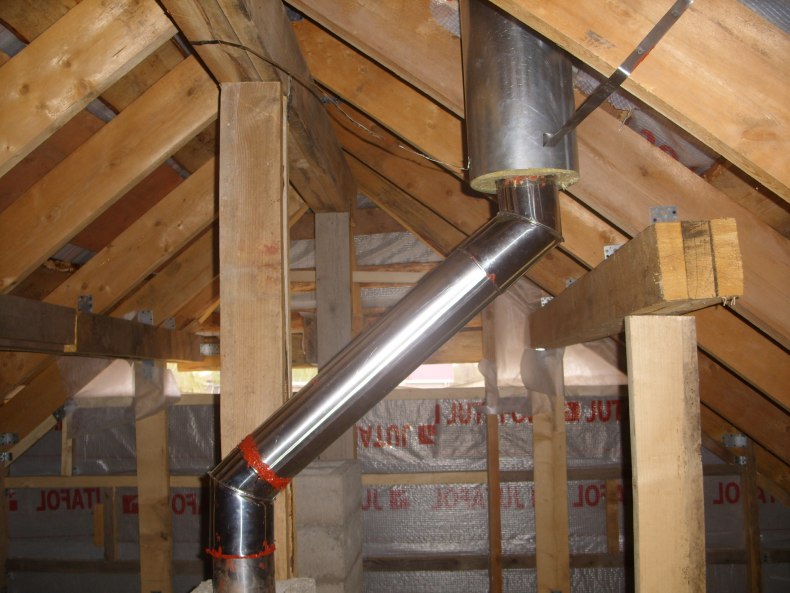

  • Прохождение через 2 и больше этажей. В этом случае может появиться ситуация, когда дымоход не получается выставить вертикально.
  • Те кто строил, могли сдвинуть перегородки или поставили балку в структуре перекрытия.
  • Для избежания рисков при формировании дымохода в доме с 2 и более этажами лучше задействовать домовую систему вентилирования.

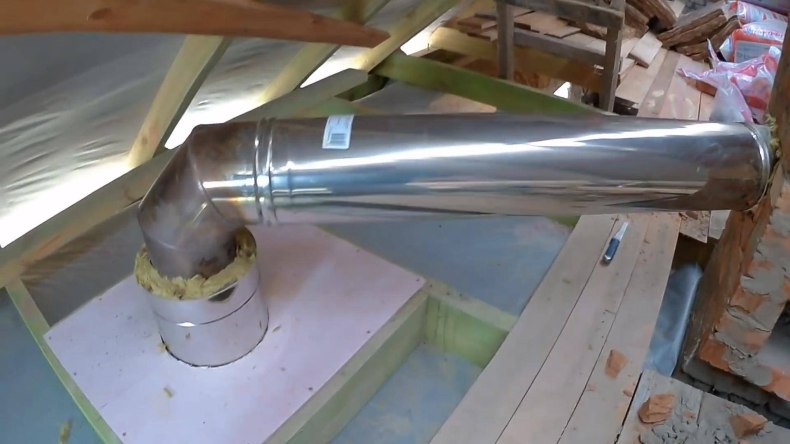

Если сделать поперечный отступ, то в этом месте станет скапливаться предполагаемый конденсат и на стенках образуется толстенный слой сажи. Очистить дымоотвод, имеющий повороты будет сложным делом.

Дымоход квадратной формы

Монтаж квадратного дымохода из кирпича – берёт начало от особого, отдельно созданного фундамента до герметизации примыкания к крыше, что само по себе трудное мероприятие.

  • Также ещё не факт, что всё будет правильно сделано, так как многое обуславливается качеством сырья и мастерством печного мастера.
  • Привычный дымоход из кирпича обладает прямоугольной формой, что не всегда способствует динамике воздушных потоков.
  • При этом самые современные дымоходы из металла и керамики имеют большую простоту в монтировании и обслуживании.

Во всех ситуациях дымоход устанавливается поближе к коньку, за счёт чего уменьшается нагрузка от снега на трубу и снижается количество воды, которая станет обтекать ручейком возле неё.

За счёт этого получится меньший риск протечек. В большинстве случаев трубу в виде прямоугольника устанавливают вдоль расположения ската.

Установка фартука

Предоставляем ход работ:

  • Применяются нижние планки состыковки, которые прикладываются к стенке дымохода и проводится черта в верхней делянке.
  • По этой черте проделывается штроба с помощью болгарки.
  • Нужно убрать пыль так, чтоб компоненты песка или цемента не перенеслись на покрытие крыши. По прошествии времени они способны выступить в качестве абразива и нанести вред материалу крыши.

Когда дымоход не вмещается в дыру меж стропилами, и потребуется отрезать больше 1 доски стропил, тогда следующие стропила понадобится укрепить. Их устраивают двойными.

Когда труба выходит чрез конёк, тогда балку конька монтируют по обе стороны от трубы, а стропила верхушечной делянки опирают на поперечные детали.

Если дымоотвод находится на удалении от конька, то один участок фартука заводится на дымоход, а другой край прячется под кровлю. Когда труба находится рядом, то надо завести защищающий фартук непосредственно под коньковую балку и закрепить её особыми элементами, а потом заделать водоустойчивым герметиком.

Обустройство стропил

Расстояние между стропилами нужно подобрать таким, чтобы между ними прошли трубы через проём. Ещё вариант: к стропилам притягиваются опорные бруски 50×60 мм, на них опираются поперечные элементы и к ним, с помощью опорных брусков или стальных накладок, соединяются рядовые стропила.

  • Но применяя в стропильной системе добавочные брусья, стоит учесть, что древесина и полимеры реагируют на высокие температуры.
  • Согласно СНиП – самая маленькая протяжённость меж трубой дымохода и деталями кровельного пирога должна быть 13 см.
  • Если в ход идёт керамическая труба, не имеющая изоляции, тогда этот промежуток должен быть не меньше 25 см.
  • На трубе в месте проходки чрез крышу создаётся утолщение.

Помимо опорных брусьев, в наше время, немало производителей дымоходов советуют применять особые комплекты для крепежа. Проход дымоотвода чрез крышу, также имеет место крепежа, называемое окапником. Оно монтируется на трубу дымохода, как декорационная и функциональная деталь.

Другие нюансы монтажа трубы

Для достижения необходимой тяги, протяжённость трубы от колосников до устья должна быть не меньше 5 м. Верхушку дымохода нужно хорошо защитить от природных сюрпризов.

В магазинах продаются особые приспособления – дефлекторы, зонтики и прочие насадки, уловители из железной сетки.

  • Когда труба обладает шириной меньше 1 м., и выходит прямиком в ендову, тогда её следует расположить так, чтоб один из верхушечных краёв расположился поближе к серёдке ендовы. Здесь пригодятся добавочные элементы.
  • Когда дымоход получается более 80 см шириной, то с боку конька делается маленькая двускатная кровля – разуклонка. Советуется её сформировать со сходного с крышей материала, в отдельных случаях предпочитается металл.

Однако разуклонка – это проблемная деталь, требующая образования на крыше 2 ендовы, которые сами по себе являются слабыми местами. В такой структуре трудно уложить паровую, тепловую и гидрологическую изоляцию, а также устроить должный уровень вентилирования.

Заделывание стыков прохода

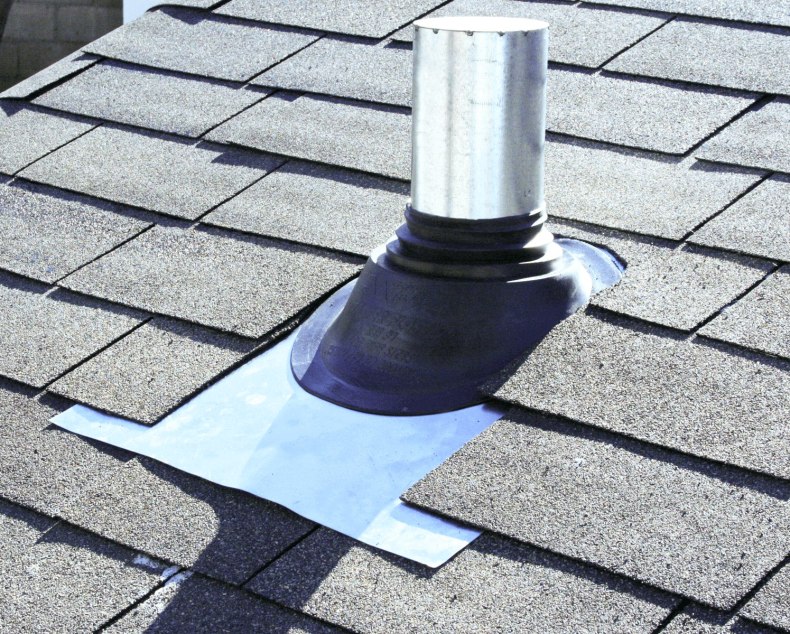

Кровля из композитной черепицы. Труба в нижней части промазывается герметиком. Все компоненты обшивки дымохода должны быть уложены так, чтобы предоставить защиту от погодных воздействий.

Стоит проверить, что обшивка вокруг трубы отводит жидкость. Верхушечный участок обшивки также промазывается герметиком, стойким к влаге и температуре.

  • Квадратная труба с мягкой кровлей. Нижний фартук монтируется с нижней стенки, здесь в штрабу заводится только одна часть фартука.
  • Похожим образом нижний фартук закрепляется по всей площади дымохода.
  • Отдельные детали нужно перекрыть с припуском в 15 см. На места стыковок должен наноситься герметик.

В завершение проводится установка галстука, необходимого для стекания воды на кровельный скат. Его изготавливают из отталкивающего воду материала, затянутого под край фартука.

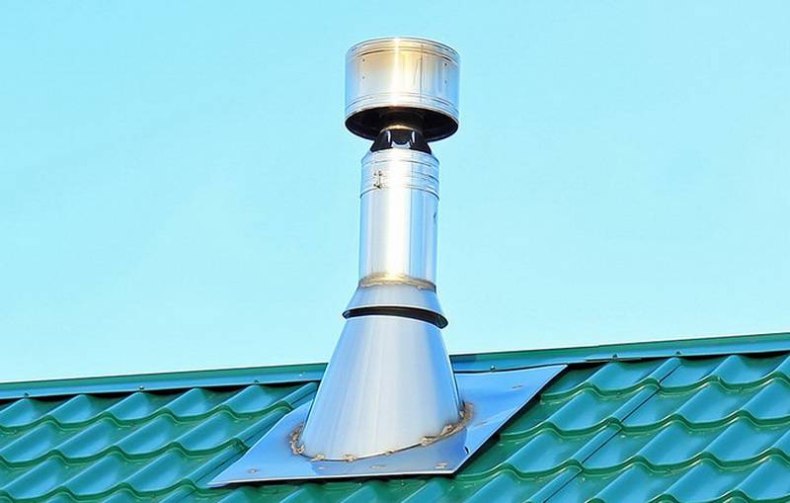

Металлическая кровля. В продаже имеются особые элементы. Вначале устанавливается нижний фартук с помощью установки нижней и верховой планки и боковых элементов. Установка планок берёт начало с нижней части.

Дальше монтируются боковые и верхняя планка. Наплыв планок должен быть 150 мм, не позволяя произойти протеканиям.

Кромки доборных элементов вставляются в штрабу и заделываются герметиком. Планки закрепляются к трубе кровельными саморезами. Под фартук монтируется галстук для стекания воды на покрытие.

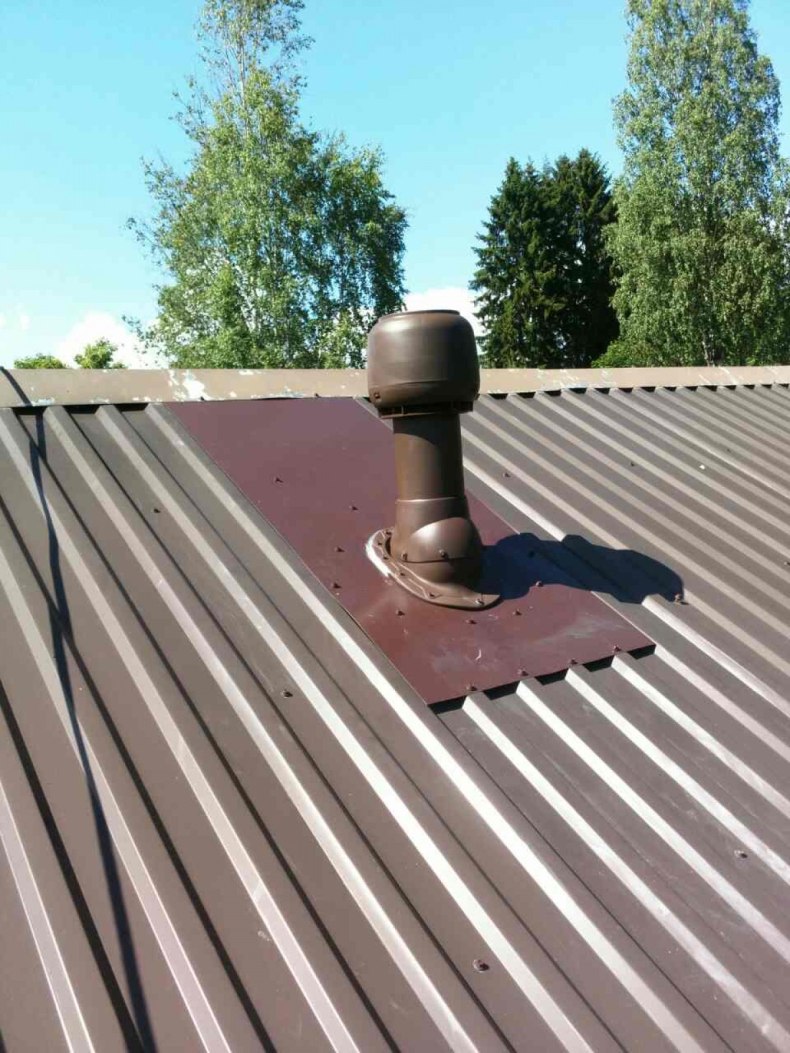

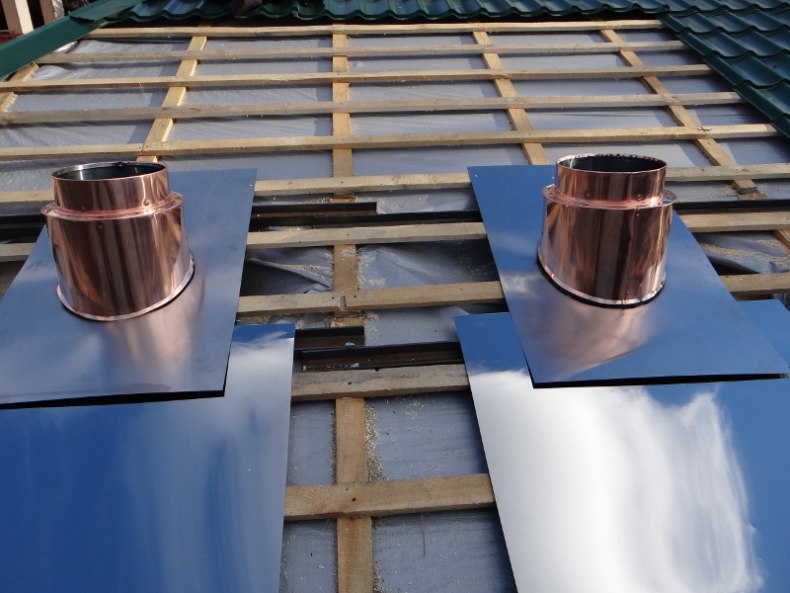

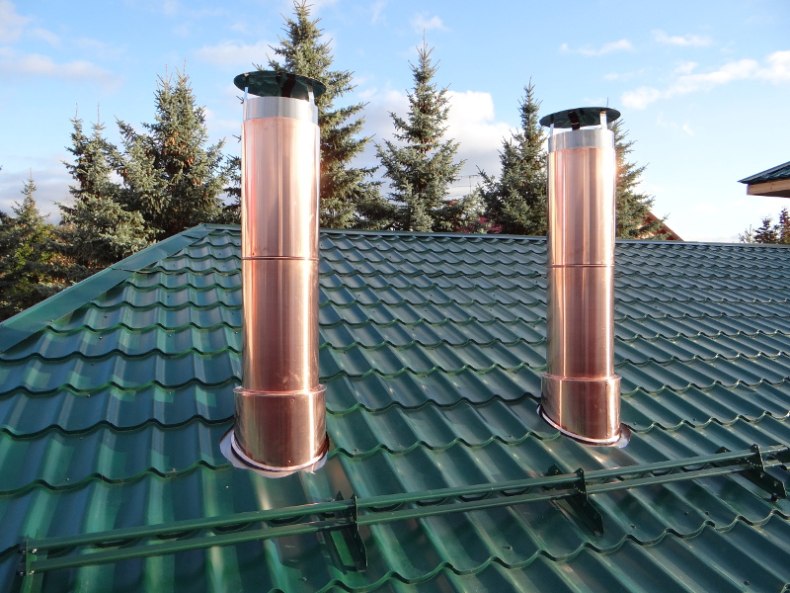

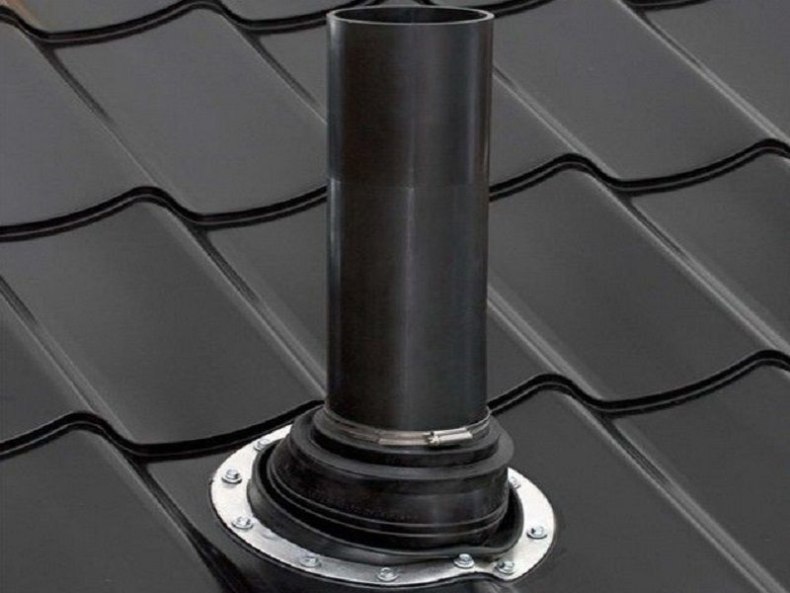

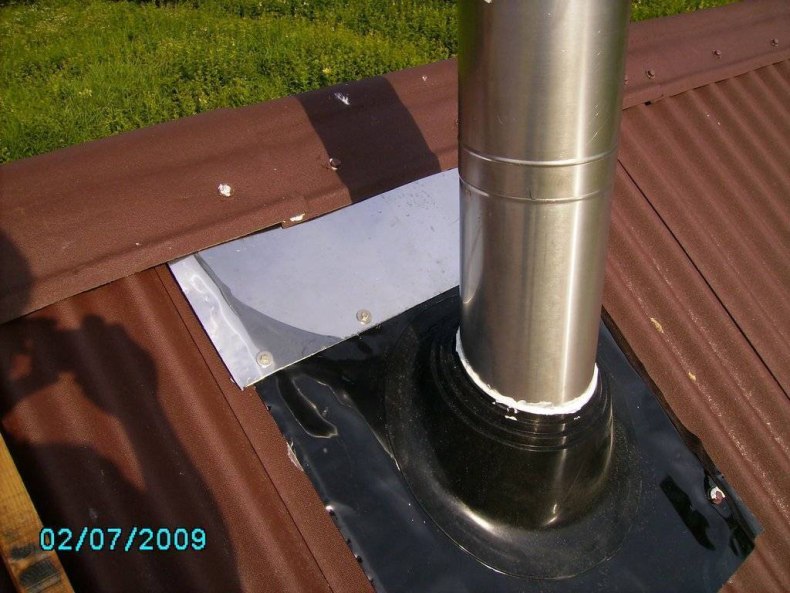

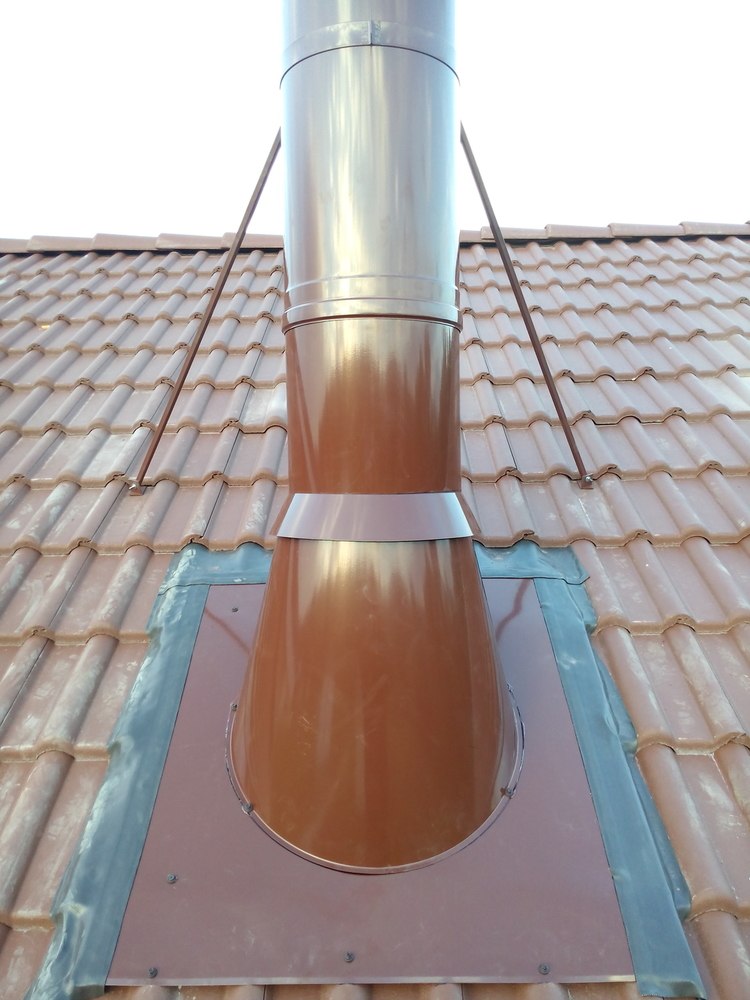

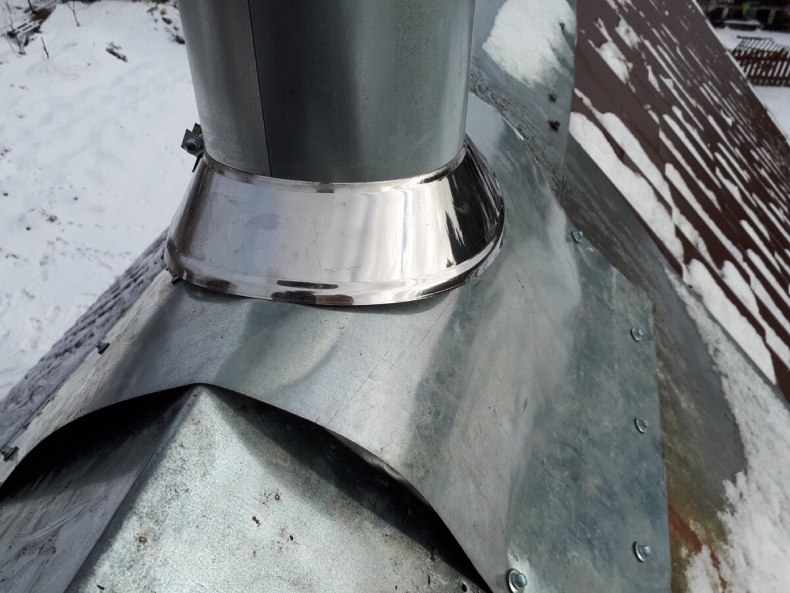

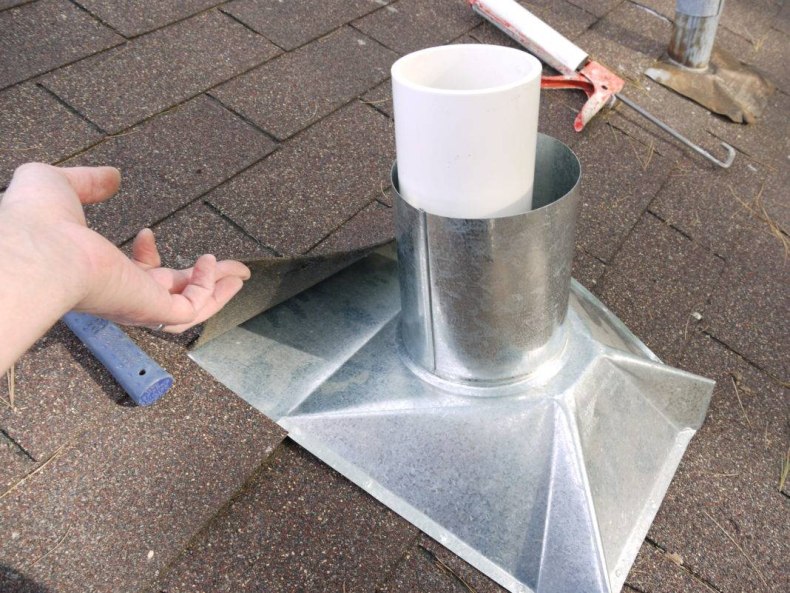

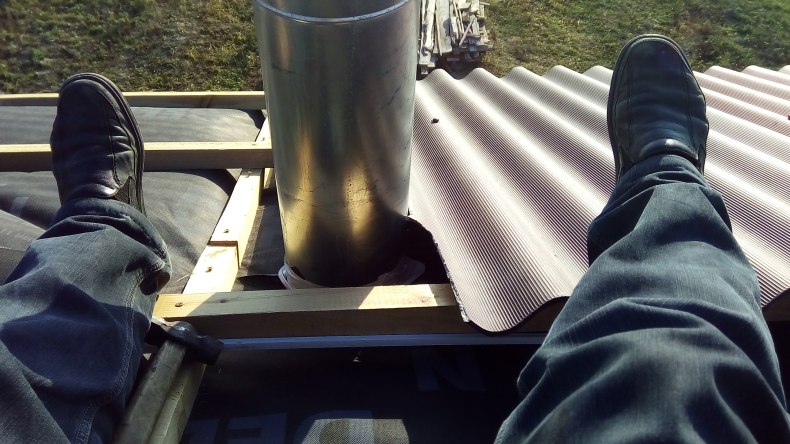

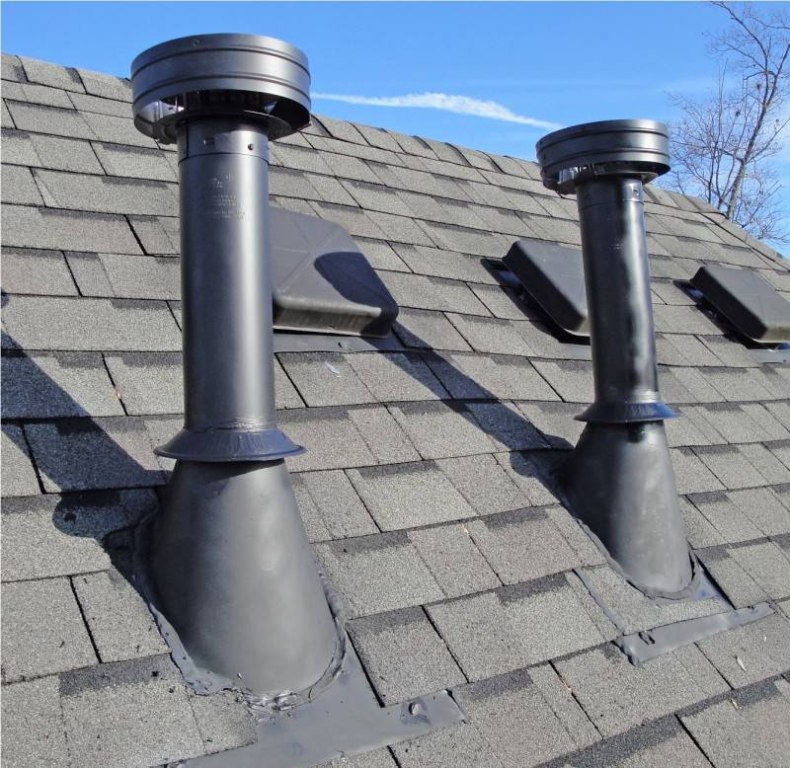

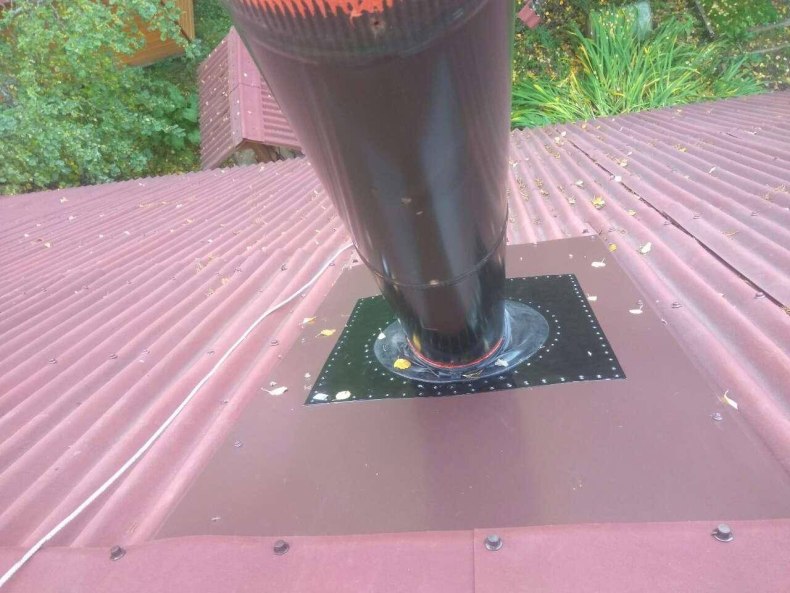

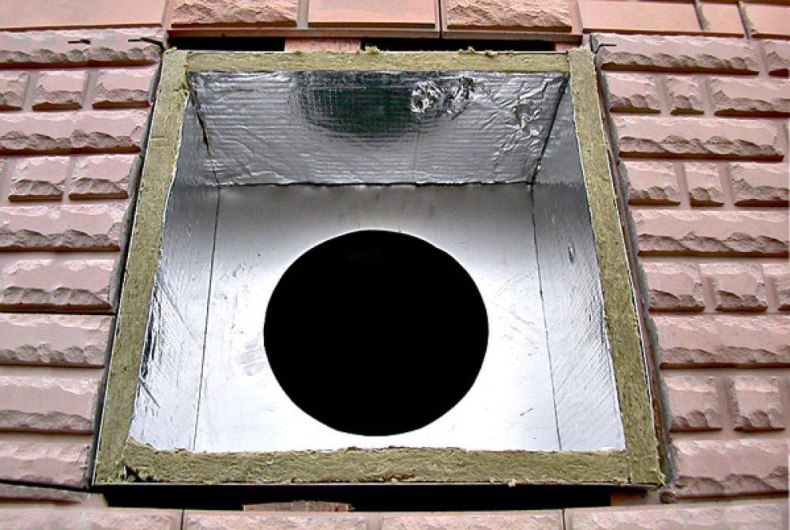

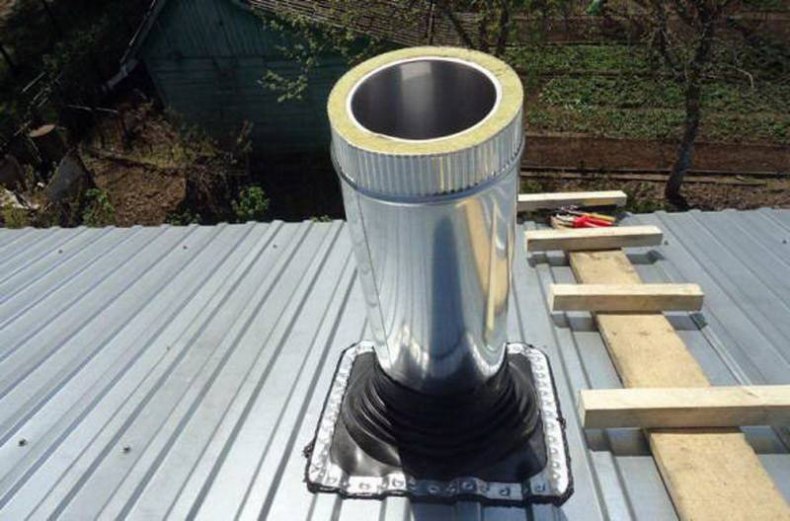

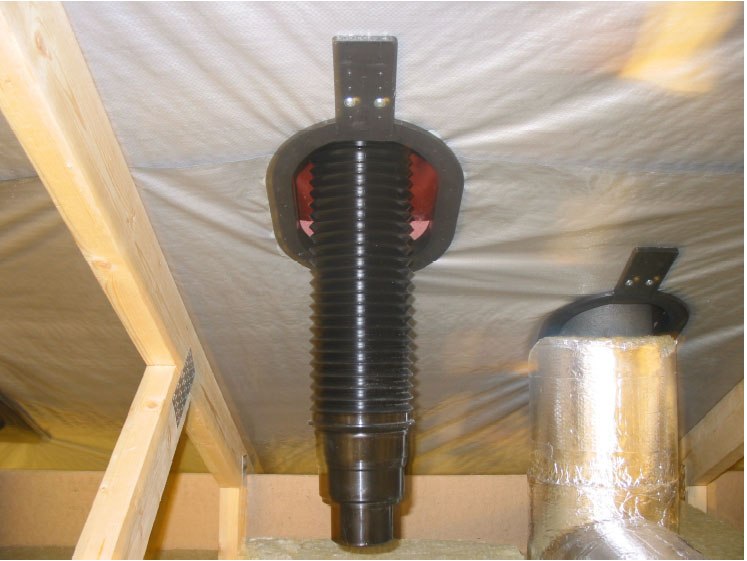

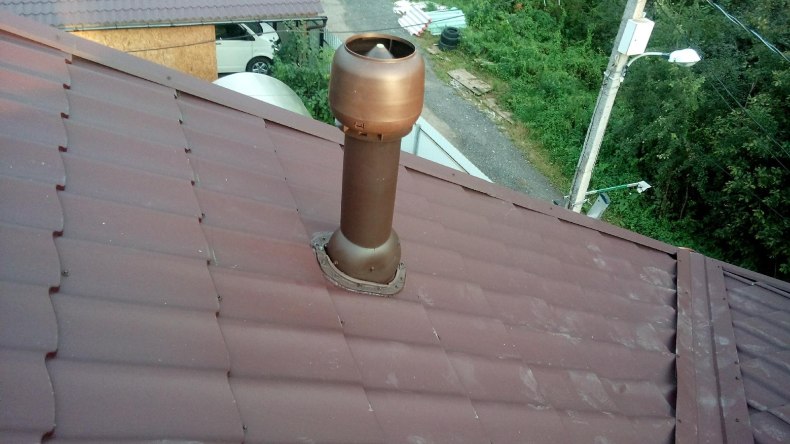

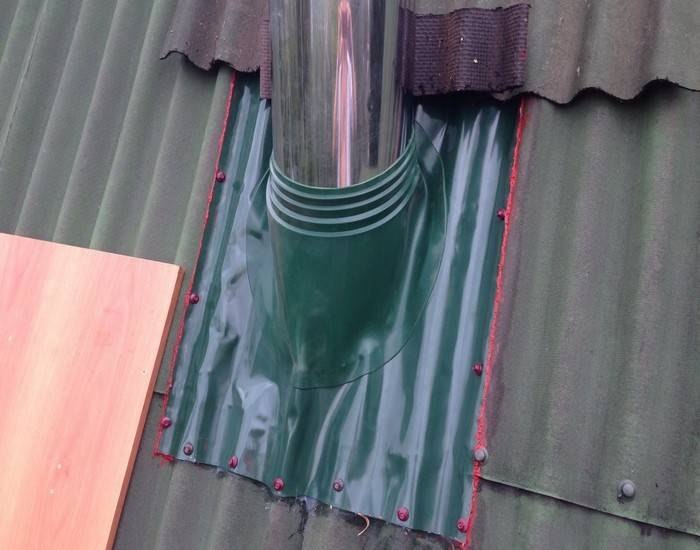

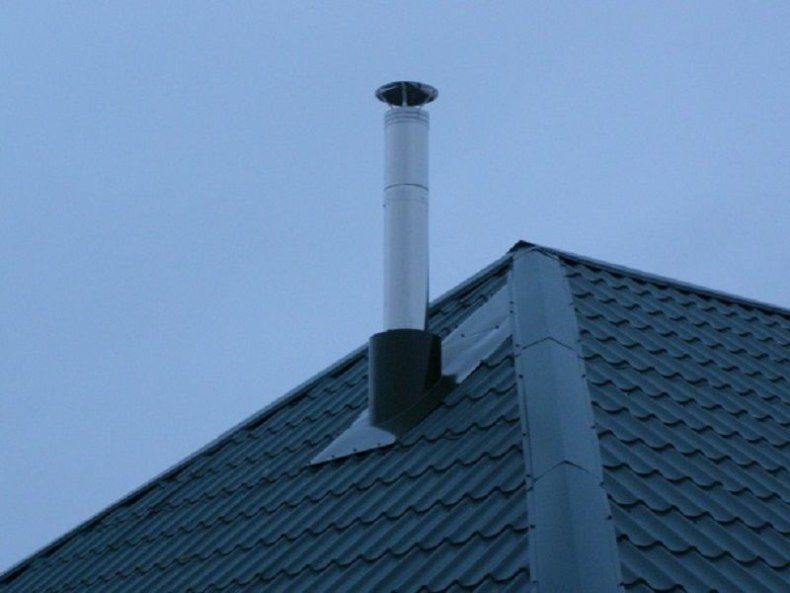

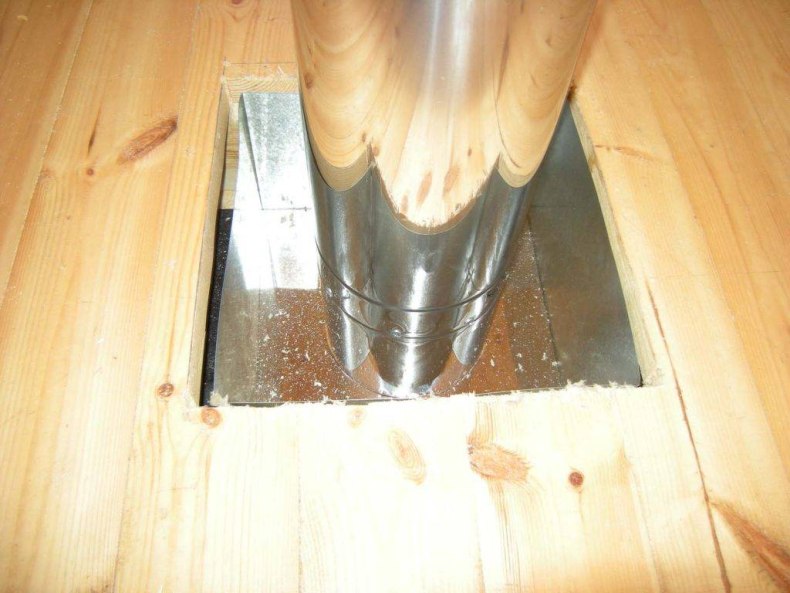

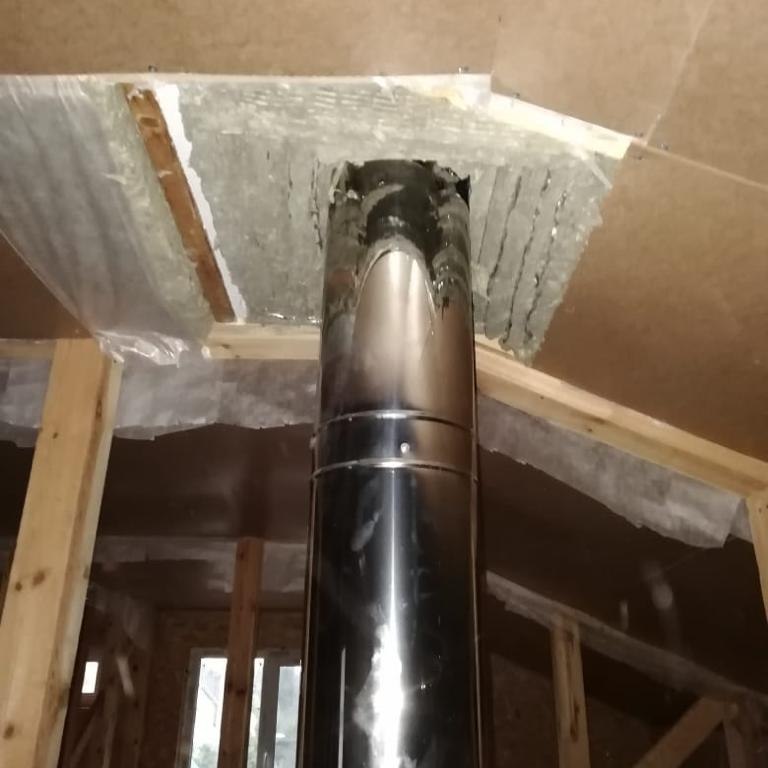

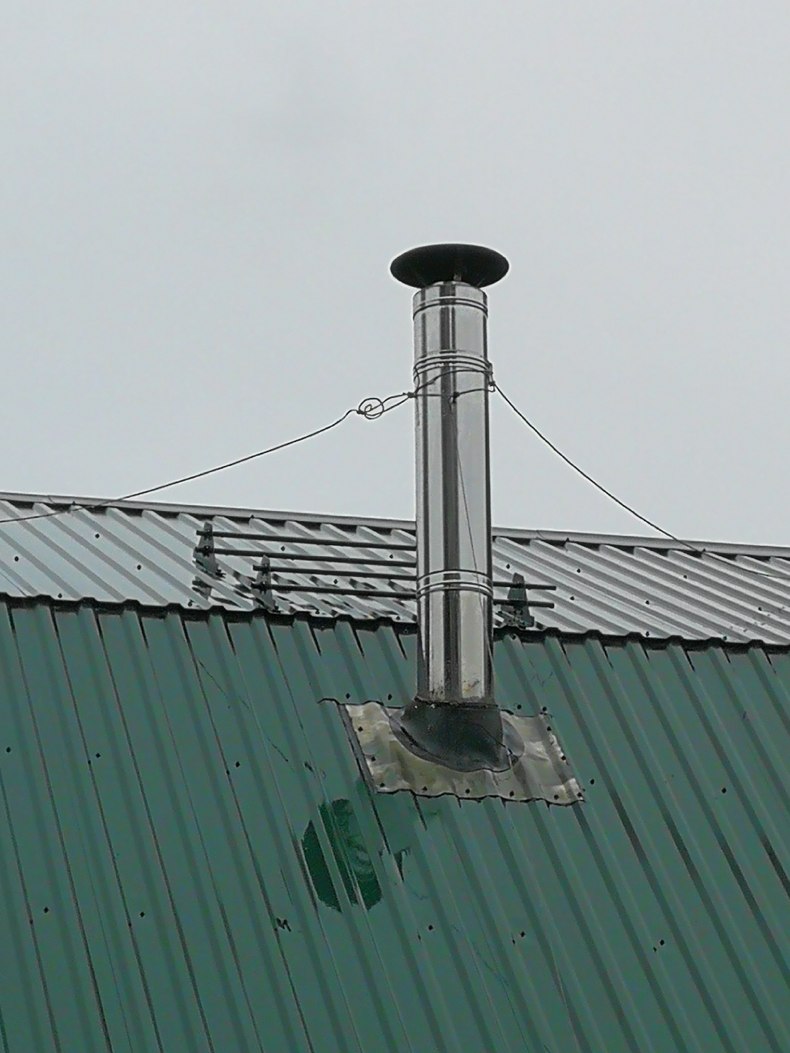

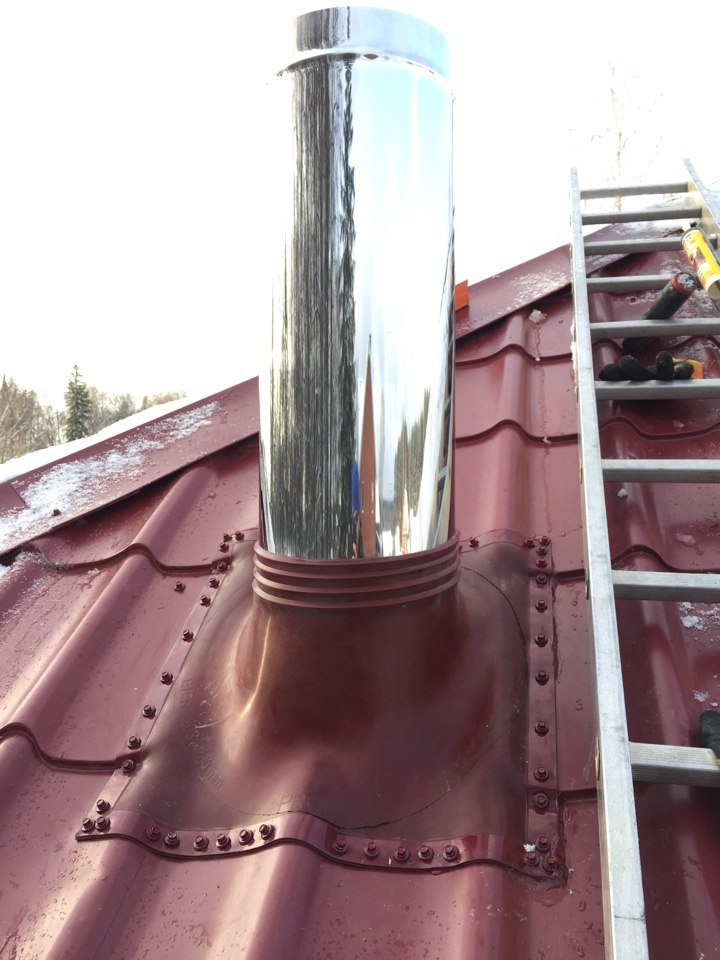

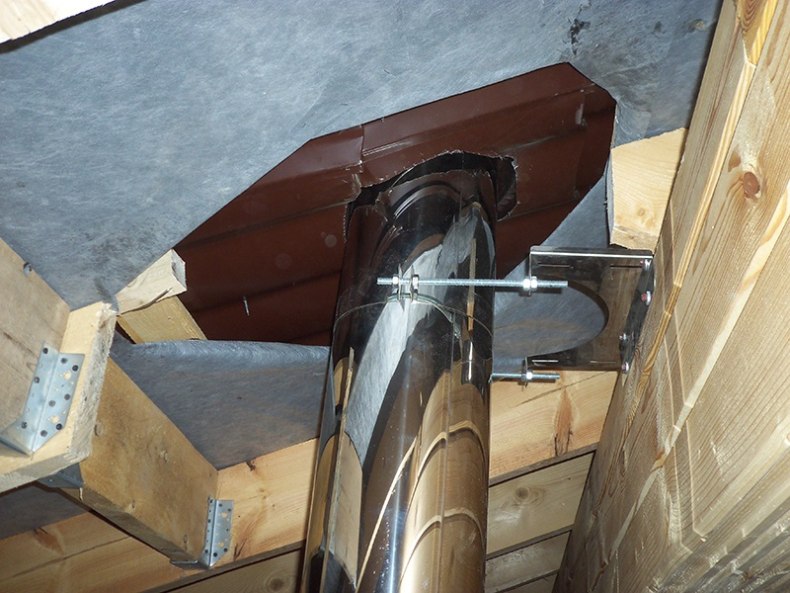

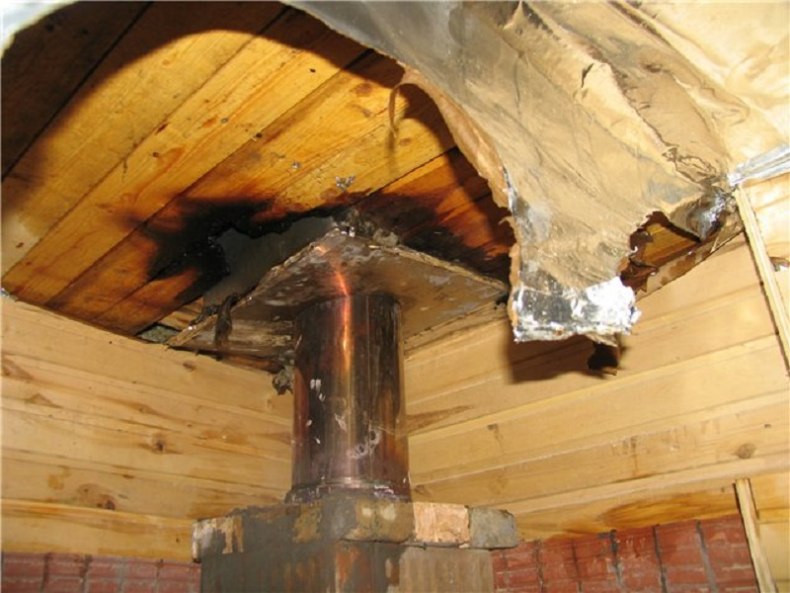

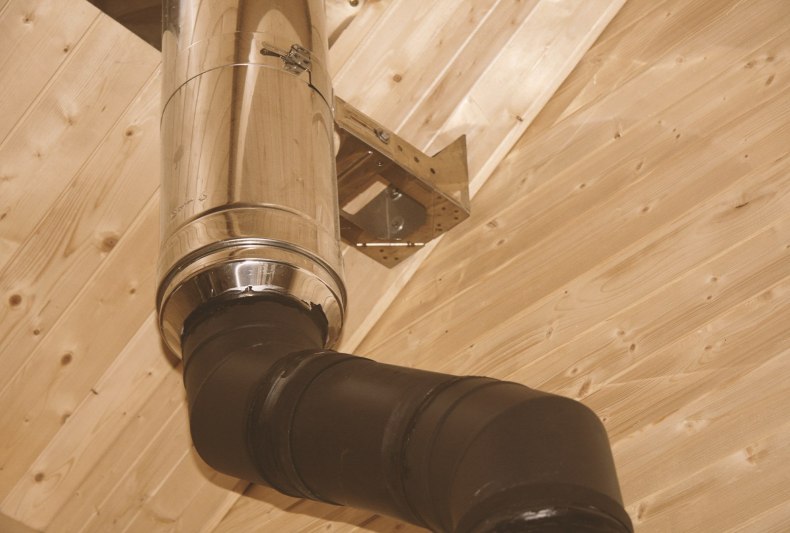

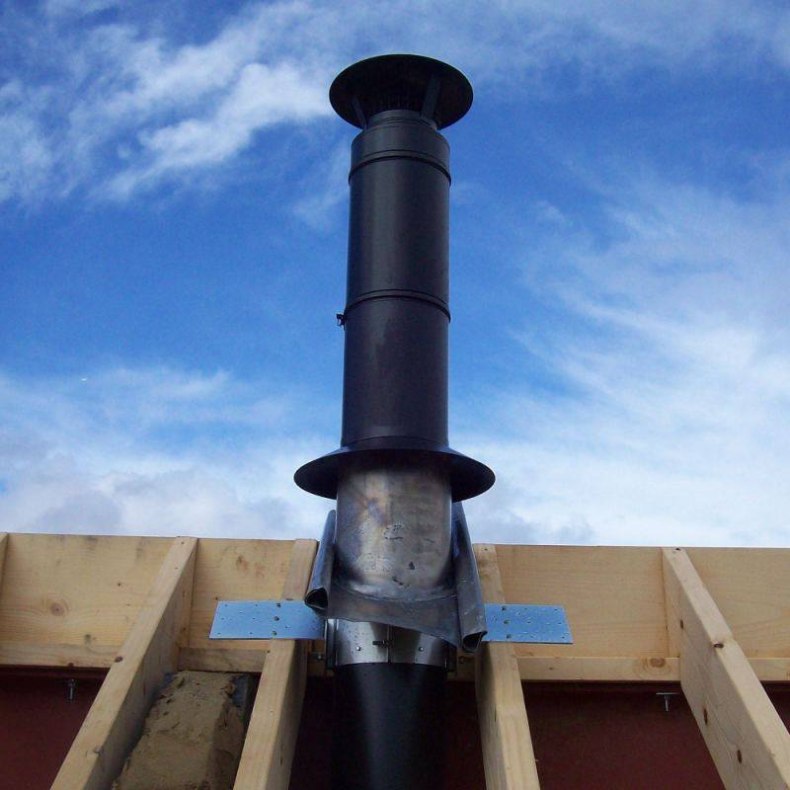

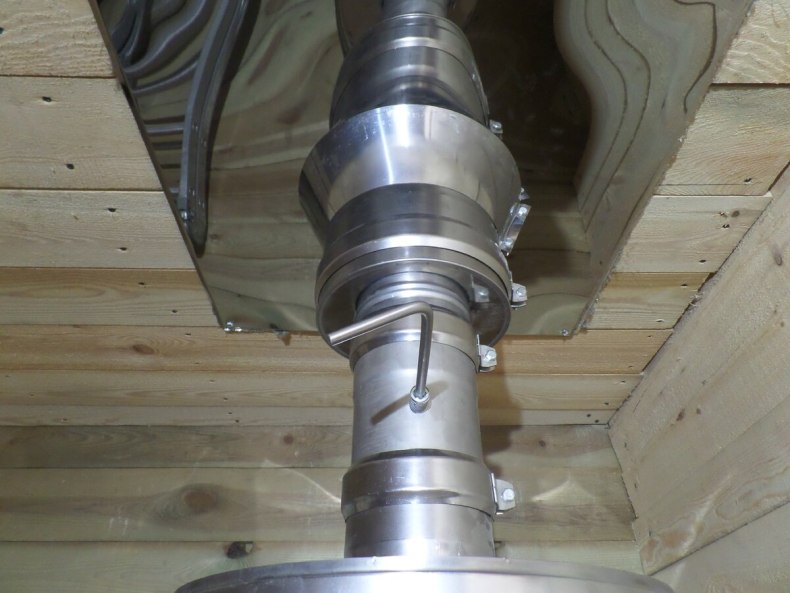

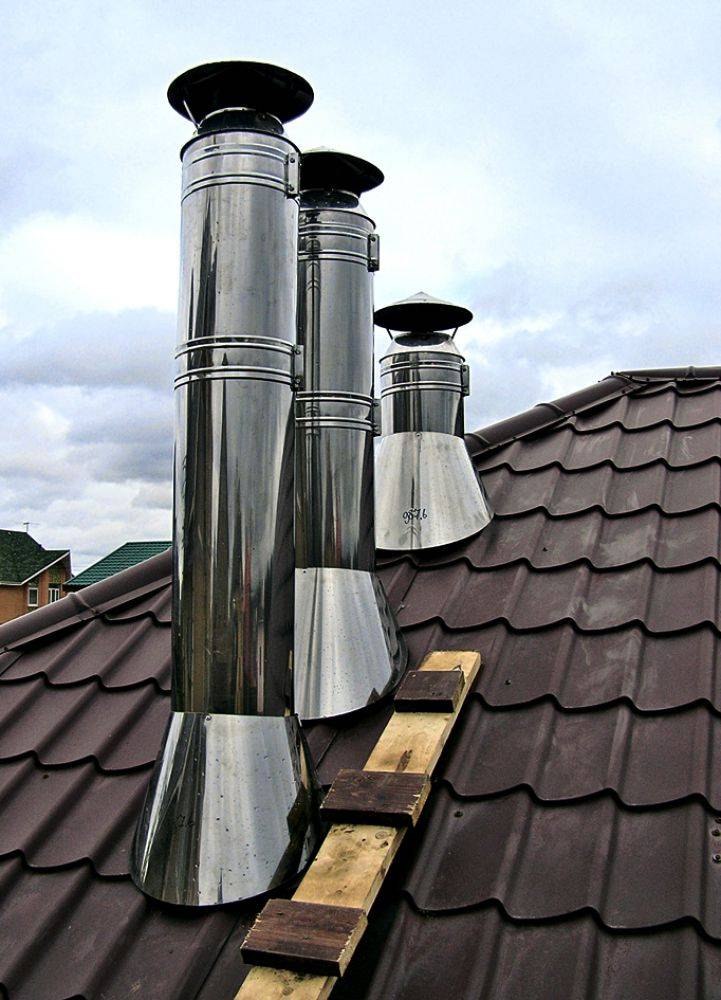

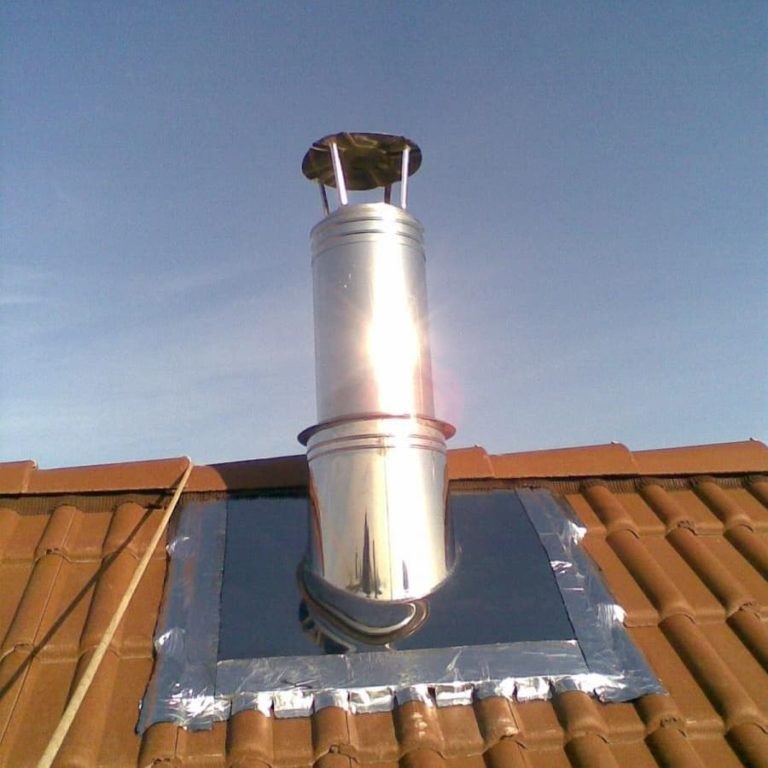

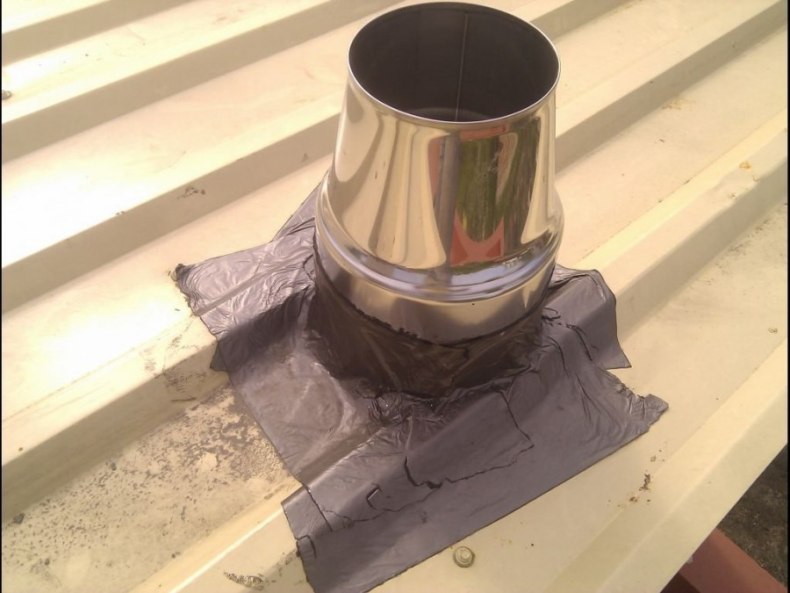

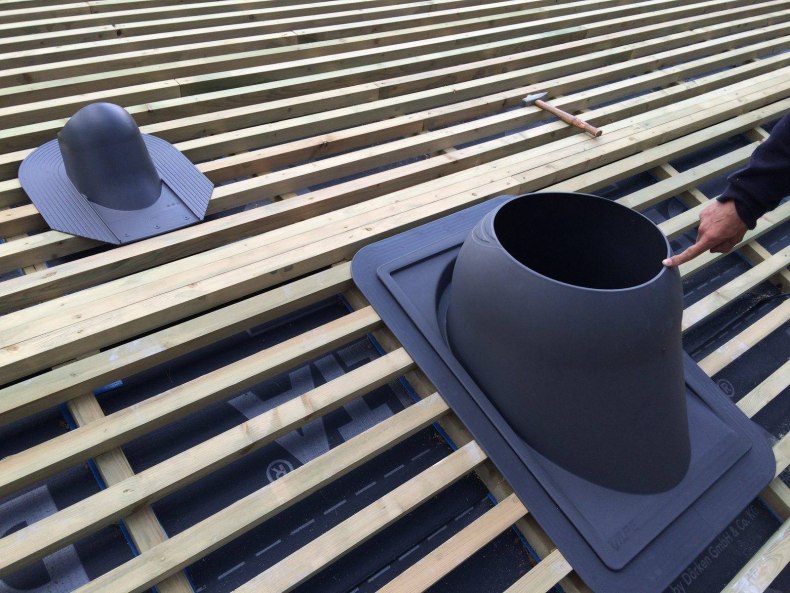

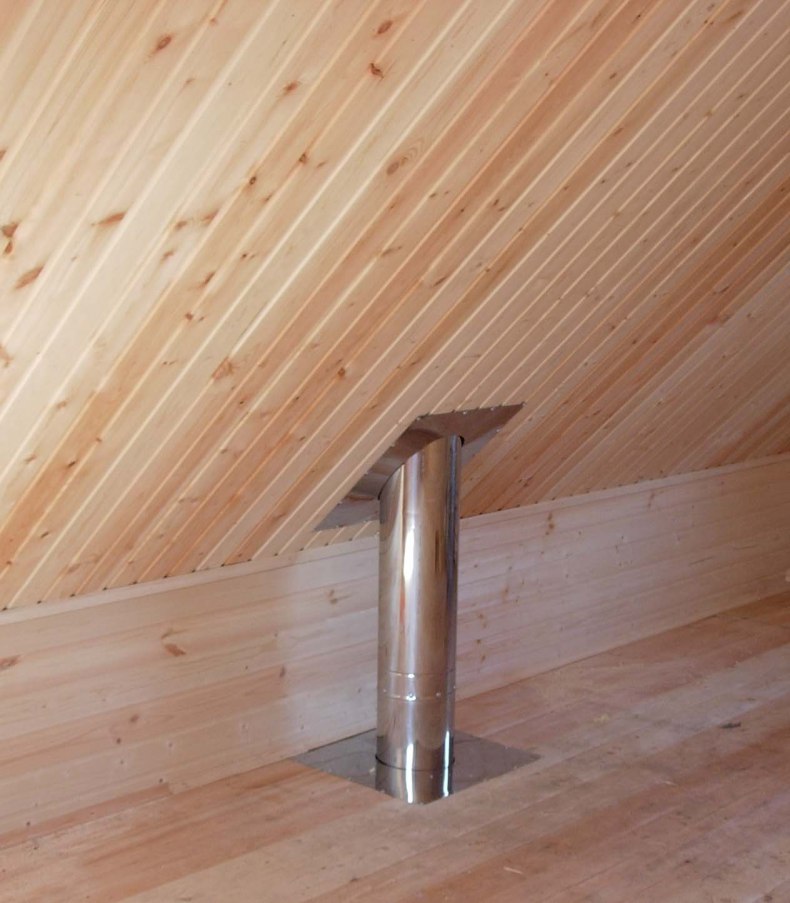

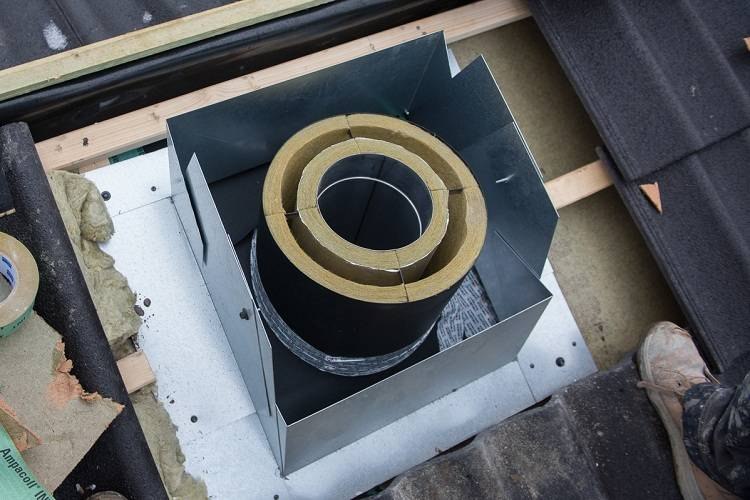

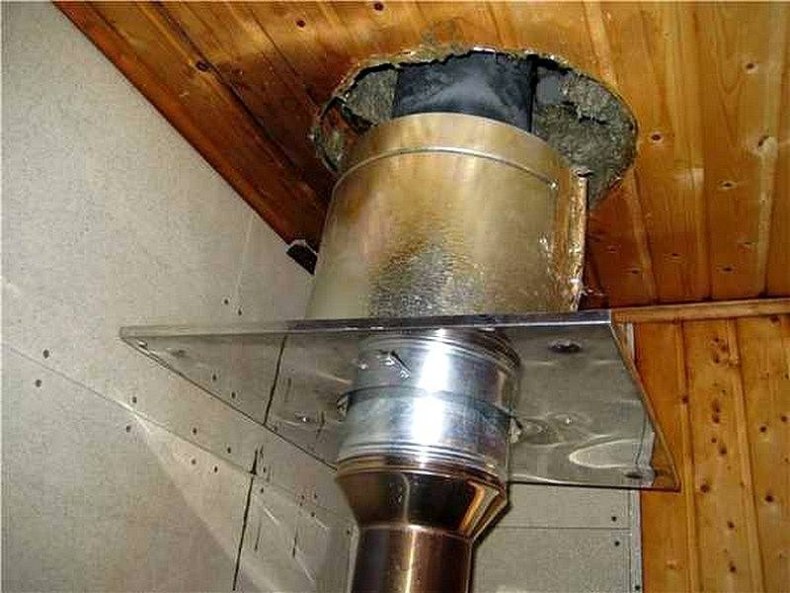

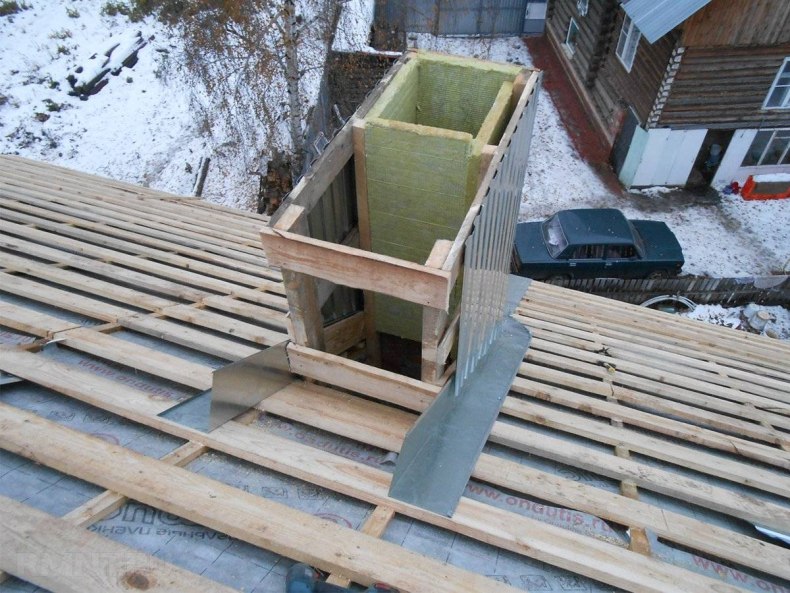

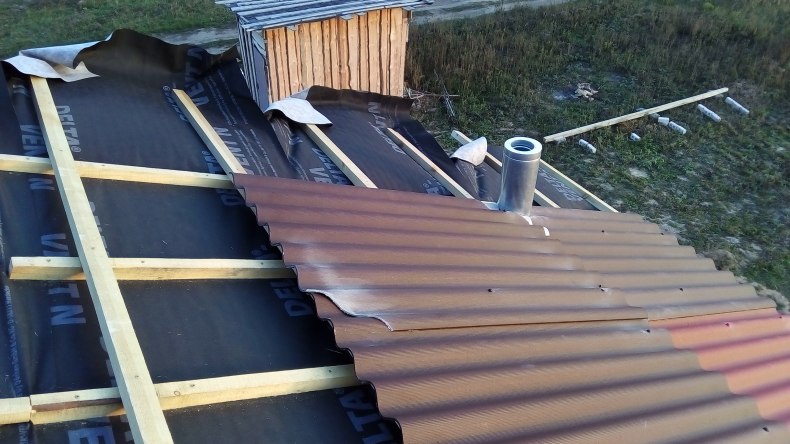

Фото прохода дымохода через кровлю
