Стропильная система двускатной крыши своими руками от А до Я. Советы профи по сборке и установке стропил с расчетами

Венцом строительства коробки любого дома является крыша, это является одним из самых трудоемких и сложных процессов во время возведения дома. Тем более если этот дом строишь собственными руками.

При строительстве частного небольшого дома обычно ее делают двускатной. Популярность заключается в том, что она несложна в исполнении, по сравнению с другими видами и не требует специальных знаний. Достаточно иметь двух помощников, знакомых с плотницким делом, чтобы смонтировать такую крышу от начала до конца самостоятельно.

Такая система хорошо справляется с ветром и снегом, что является одной из положительных характеристик. Стоит отметить всю надежность этой конструкции.

Здесь сочетается баланс между трудоемкостью и затратами, а практичность заключается в том, что чердачное помещение можно превратить в жилое. Подходит любое кровельное покрытие, обходится относительно недорого и наконец она смотрится симпатично.

Необходимо выполнить расчет крыши на допустимые нагрузки, чтобы правильно подобрать материал по характеристикам и его количество, чтобы после стройки было меньше мусора и не так жаль было потраченных денег.

Однако в большинстве своем таким расчетом пренебрегают и выбор материала делают с запасом на основании собственных представлений о безопасности и надежности.

Расчет угла наклона

Нужно определить угол наклона скатов относительно горизонта. От этого зависит жесткость каркаса и его функциональность, а так же тип покрытия. Наименьший показатель в 4 градуса у рубероида, а самый большой у натуральной черепицы — 22 градуса.

Если планируется устроить жилое помещение в чердачном пространстве, то угол наклона должен быть больше. Большой угол будет успешнее справляться со снеговой нагрузкой, а для того, чтобы крыша сама очищалась от снега наклон надо делать в 45 градусов. В тех районах где преобладают сильные ветры рекомендуется делать угол от 30 до 40 градусов.

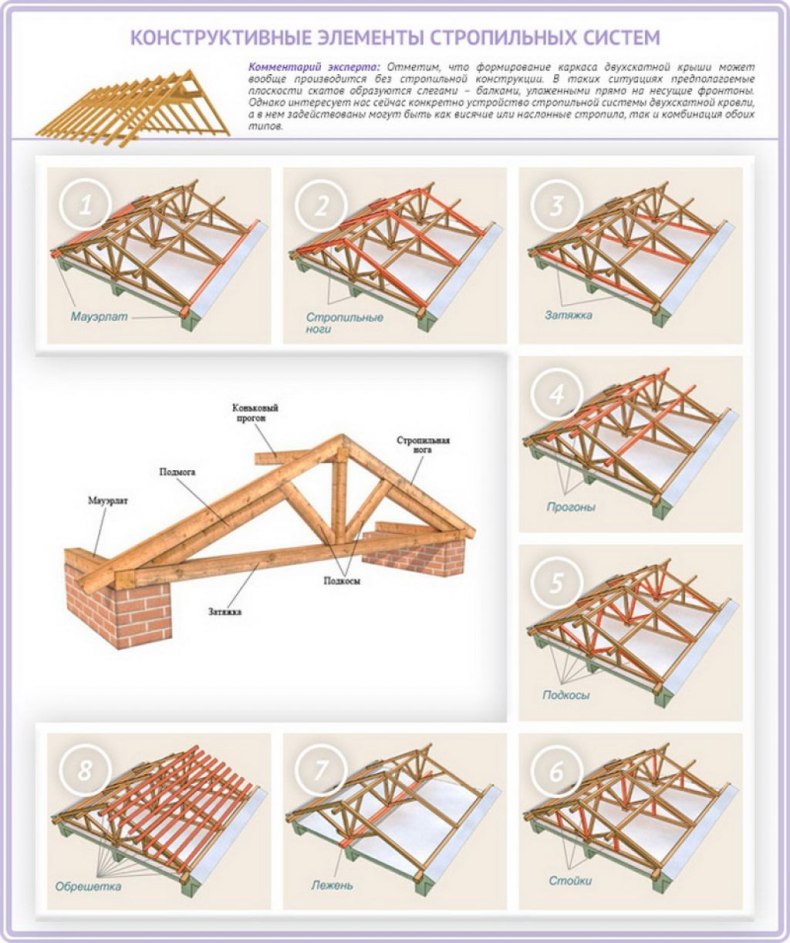

Виды стропильной системы для двускатной крыши

Стропильные системы по своей конструкции разделяют на наслонные и висячие.

Наслонные стропила имеют не менее трех точек опоры и устраиваются над домами с внутренними капитальными стенами при ширине здания от 5 до 14 метров. Нижний конец опирается на мауэрлат, а верхний соединяют с коньковым пролетом.

Стропильные ноги испытывают большую нагрузку только на изгиб, его устраняют подкосами. Чтобы снизить часть нагрузки на стены, устанавливают лежень, он принимает часть нагрузки через стойки.

Если запланировано обустройство чердака, то в качестве опоры наслонных балок используется стена.

Такая система обычно подходит для больших зданий и больших жилых домов.

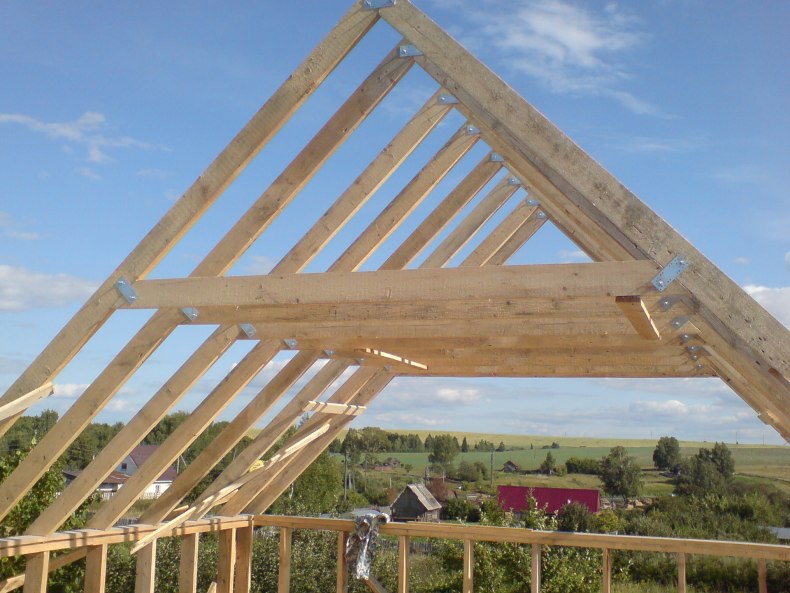

  • Для небольших домов с пролетом до 6 метров применяют висячие типы ферм с двумя скатами и двумя фронтонами.
  • В них нижняя часть стропил опираются своими концами не только на мауэрлат, а верхняя крепится между собой без установки конька.

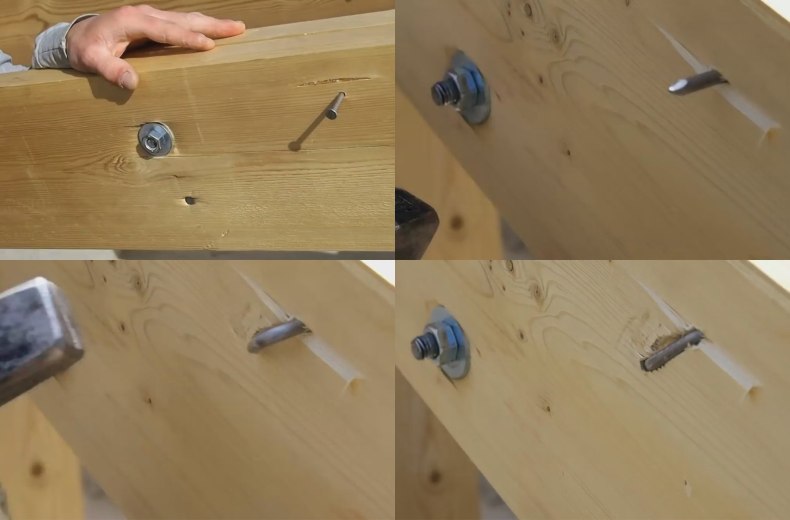

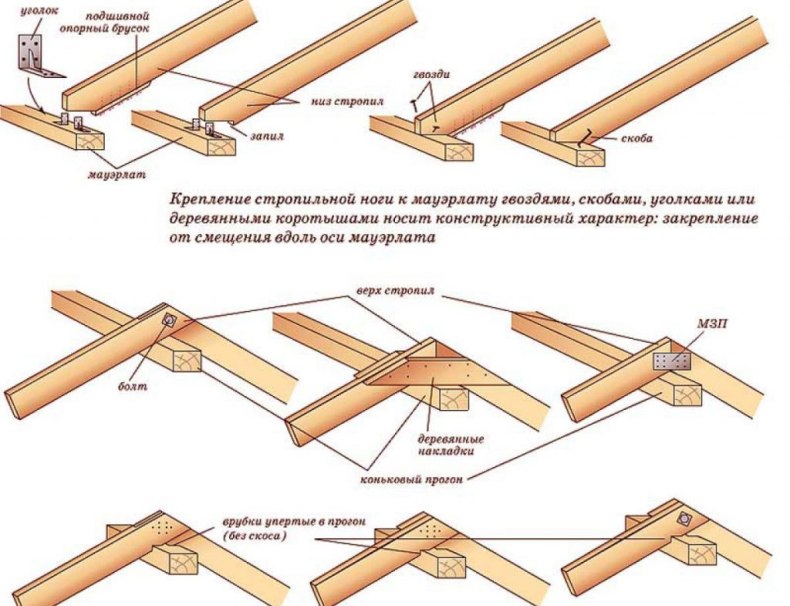

  • Стропильные ноги соединяются с помощью запила в половину дерева и сколачивается гвоздями.
  • Для большей жесткости в верхней части с обеих сторон прибивают накладки с дерева или металла, тем самым надежно скрепляют всю ферму.
  • Обязательно используют затяжки на удалении 50 см от верха, которые нейтрализуют силы на распор.

Для усиления всей фермы устанавливают вертикальные стойки. Для создания свеса стропильные ноги обычно наращивают.

Подготовительные работы по монтажу

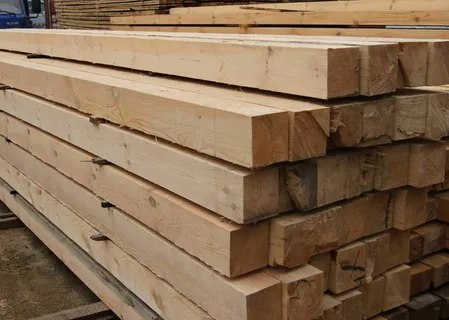

Если пиломатериал был куплен свежим, то его необходимо предварительно просушить естественным способом и обработать антисептиком. Его укладывают на подложки, а потом каждый ряд через прокладки в виде брусков.

Получается хорошо проветриваемый штабель. Сверху надо накрыть рубероидом.

  • Стена на которую будет опираться весь каркас крыши необходимо проверить на горизонт, при необходимости выровнять цементным раствором.
  • Если стены сделаны из газобетона или пенобетона, они не отличаются надежной жесткостью, поэтому сверху кладки надо сделать железобетонный пояс с закладными элементами в виде проволоки или шпильки.
  • Разбег закладных не должен превышать одного метра. Плоскость верхней стенки надо промазать битумной мастикой, а сверху уложить рубероид, все это делается для гидроизоляции.

Мауэрлат

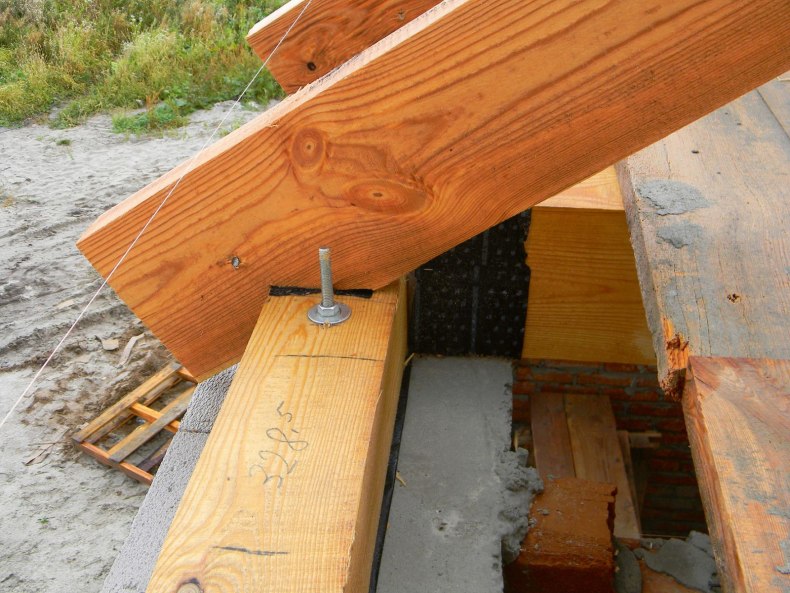

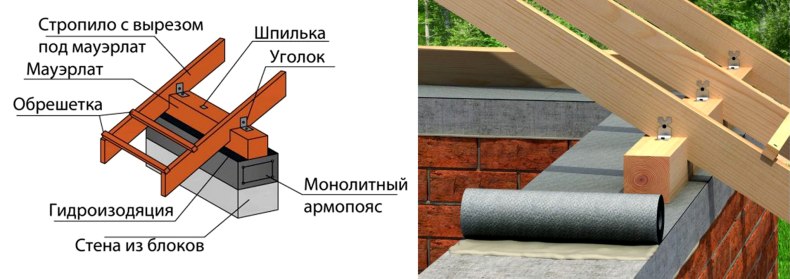

После подготовительных работ приступают к установке мауэрлата, который изготовлен из бруса размером 150х150мм или доски 50х150мм. Он является основанием, которое равномерно распределяет нагрузку всей крыши на несущие стены.

  • Предварительно выровняв по наружному краю стены, закрепляют к верхнему слою кладки с помощью проволоки или шпильки.
  • В брусе делают отверстия в необходимых местах, через них пропускают проволоку и шпильки.
  • Проволоку скручивают с помощью монтировки, а шпильки закручивают гайками, подложив шайбы.
  • Потом в мауэрлате и в стене с помощью дрели делают отверстия, забивают анкерные болты, затягивают ключом.

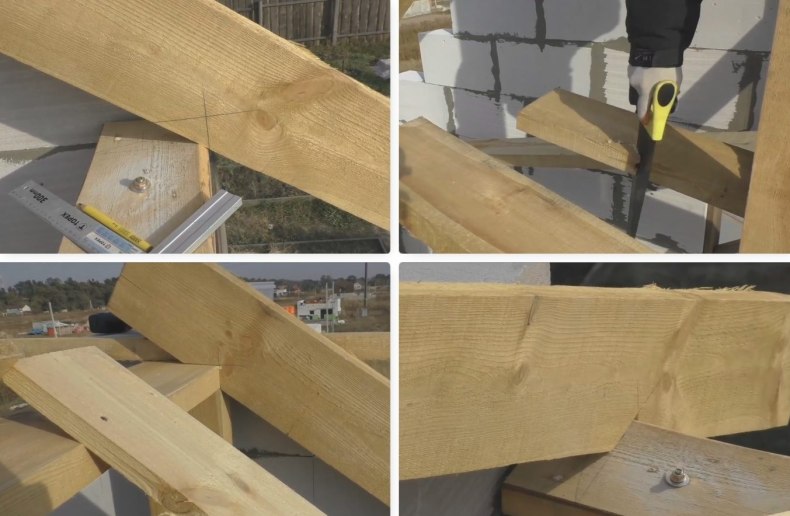

Прямо на крыше по месту сначала делается шаблон из досок в виде треугольника. Для удобства в работе желательно положить на стены балки перекрытия и временный настил.

На земле по шаблону собирают необходимое количество ферм и вручную с помощью веревок поднимают на крышу.

Сборка стропильной системы для двускатной крыши

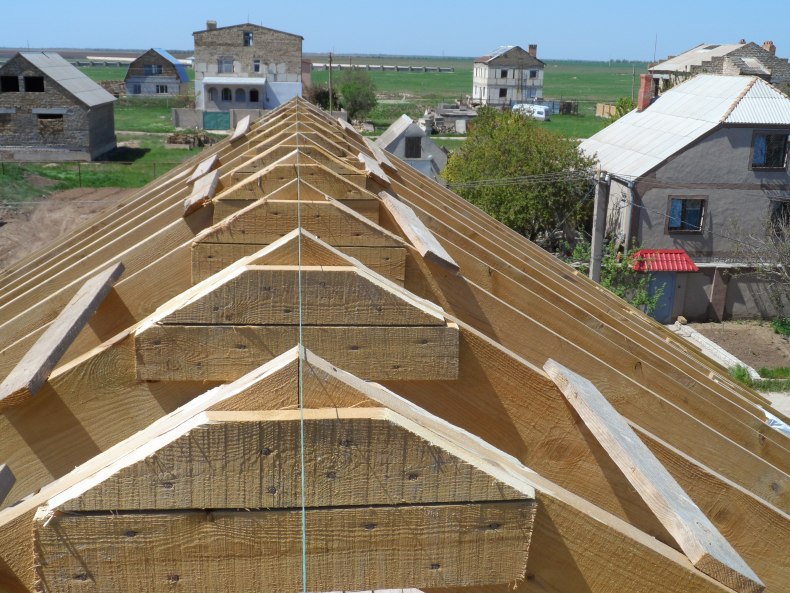

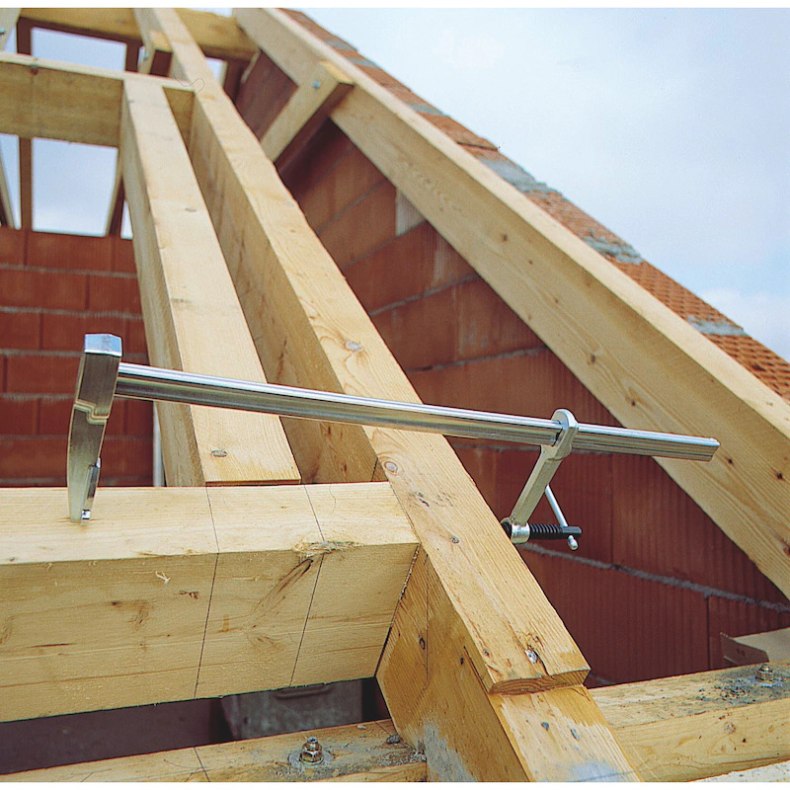

Начинается самая сложная часть работы — это установить фермы правильно по отвесу и по отметкам на мауэрлате. Первыми выставляются крайние фермы, которые являются фронтоном. Обе фермы выравнивают и закрепляют временными упорами.

  1. Между установленными фермами натягивается шпагат по уровню конькового прогона и с двух сторон снизу, проверяют по уровню горизонт.
  2. Если одна из ферм оказалось выше шнурка, то стропильную ногу подпиливают, а если ниже, кладут подложку
  3. Остальные фермы выставляют так же по шпагату и по разметке. Крепят между собой временными распорками, укосинами.
  4. Потом по окончанию монтажа всей системы их уберут.
  5. После окончания монтажа стропильной системы производится установка обрешетки. Сверху ложится гидроизоляционный материал, а потом финишное покрытие.

Монтируя двускатную стропильную систему своими руками вы получаете неоценимый опыт, работаете в удобное для себя время и экономите деньги.

Но для того, чтобы результат был положительным, надо сначала получить как можно больше информации о правилах и технологии монтажа. Потом тщательно и аккуратно выполнить их. Успех будет гарантирован.

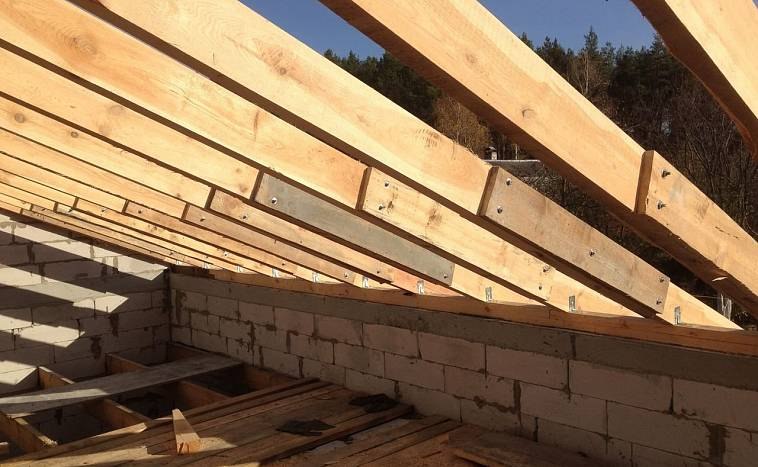

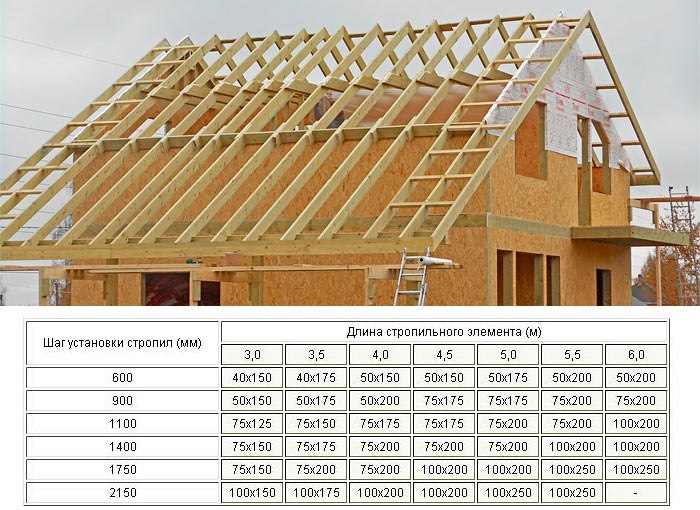

Фото стропильной системы двускатной крыши
