Четырехскатная крыша из металлочерепицы: обзор всех видов крыш + планы, готовые проекты 4х скатной кровли с этапами строительства

Четырехскатные крыши набирают популярность, так как добавляют роскоши к внешнему виду дома. Для такой крыши выбирают прочный и, сравнительно дешевый материал – металлочерепицу.

Виды крыш

Основа конструкций общая, но есть несколько различных типов покрытий:

  • Шатровый – пирамида, имеющая треугольные скаты. Этот вид применяют при строительстве квадратных домов.
  • Вальмовый – два треугольных вальма и два ската трапециевидной формы.
  • Полувальмовый – треугольные скаты укорочены. Такую крышу делают для мансарды.

Такие конструкции, помимо респектабельности, имеют и практическую сторону:

  • Прочность и долговечность;
  • Защита от ветра и осадков;
  • На чердаке всегда будет оптимальная температура;
  • Пространство под крышей можно использовать для оборудования мансарды.

Проектирование четырехскатной крыши из металлочерепицы

Сначала выбирается угол наклона. Он зависит от кровельного материала и количества осадков. Для металлочерепицы наклон может быть 30-60 градусов.

  • Если дом строится в районе, где выпадает большое количество осадков, то наклон должен быть крутым, чтобы снег не задерживался на крыше.
  • Также нужно выяснить, какие будут нагрузки на кровлю, помимо осадков (утеплитель, гидроизоляция, антенны, фонари, окна).

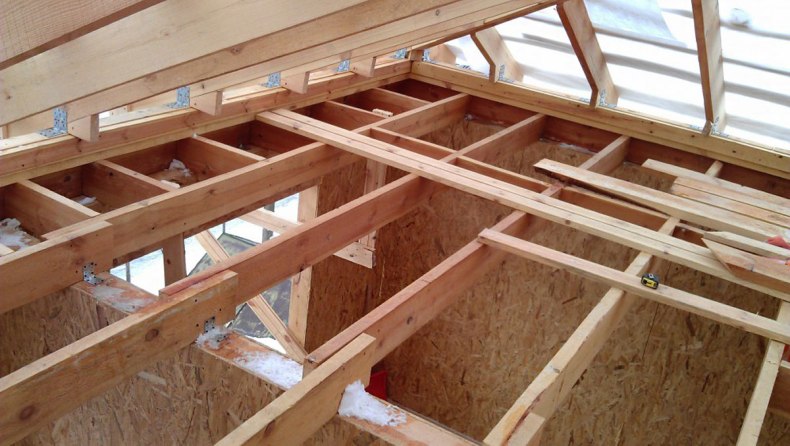

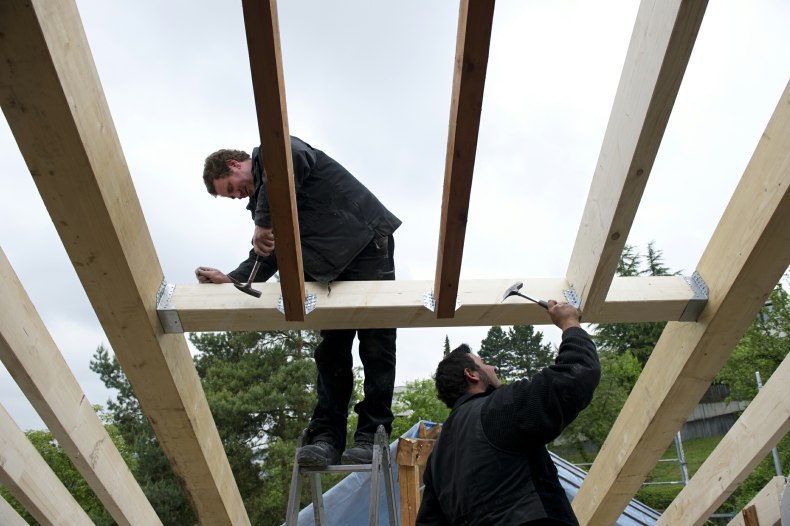

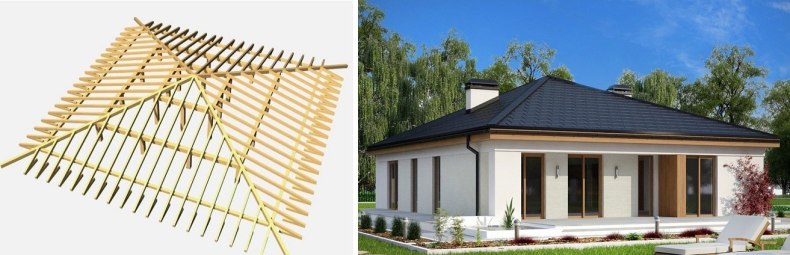

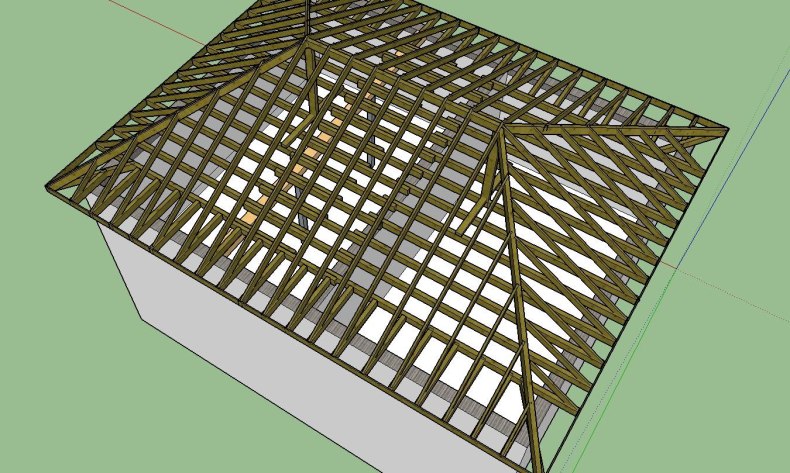

Для стропильной системы берут доски и брус. Для усиления конструкции доски сдваивают. Обязательна обработка антисептиком древесины перед началом строительства.

Правила укладки металлочерепицы

Данные требования обязательны для выполнения, чтобы была обеспечена долговечность кровли:

  • Правильное выполнение кровельного пирога.
  • Создание вентиляции между металлочерепицей и кровельным пирогом. Если это не будет сделано, то скопится конденсат, оказывающий негативное влияние на дерево.
  • Постройка обрешетки.
  • Правильное обустройство стыков и открытых краев скатов доборами. Без них будет скапливаться влага и попадут насекомые.
  • Использование крепежа с герметиком.

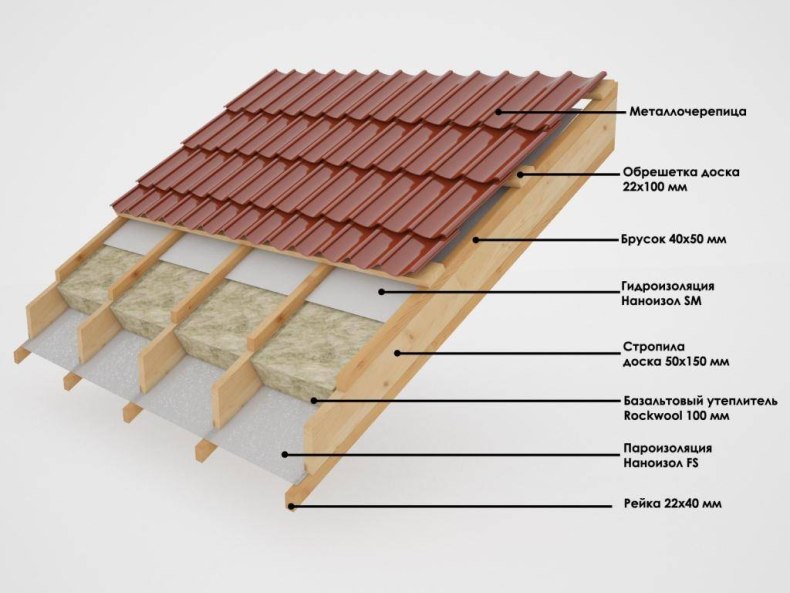

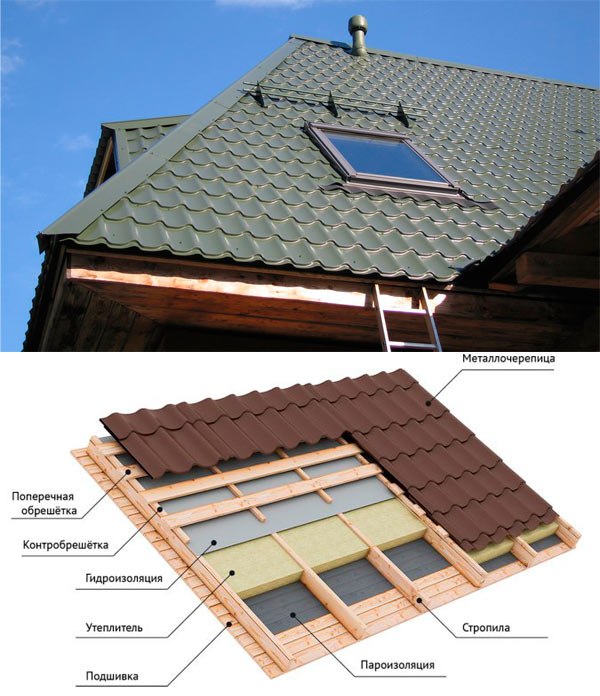

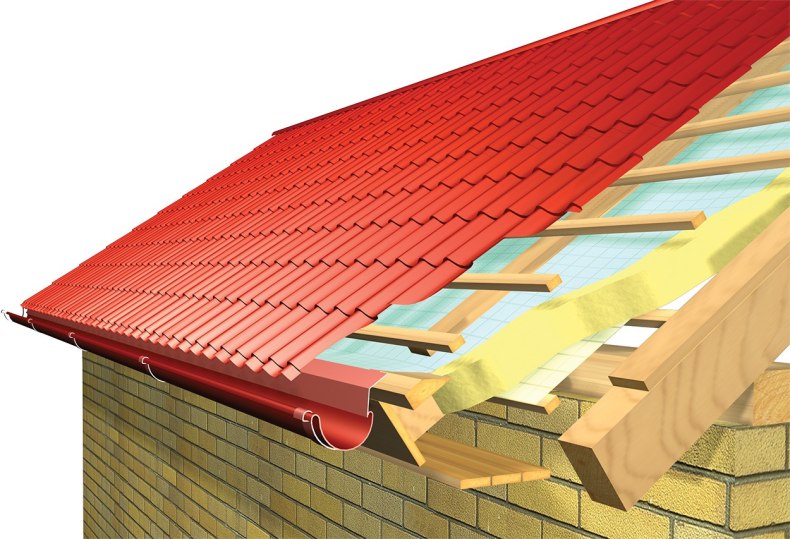

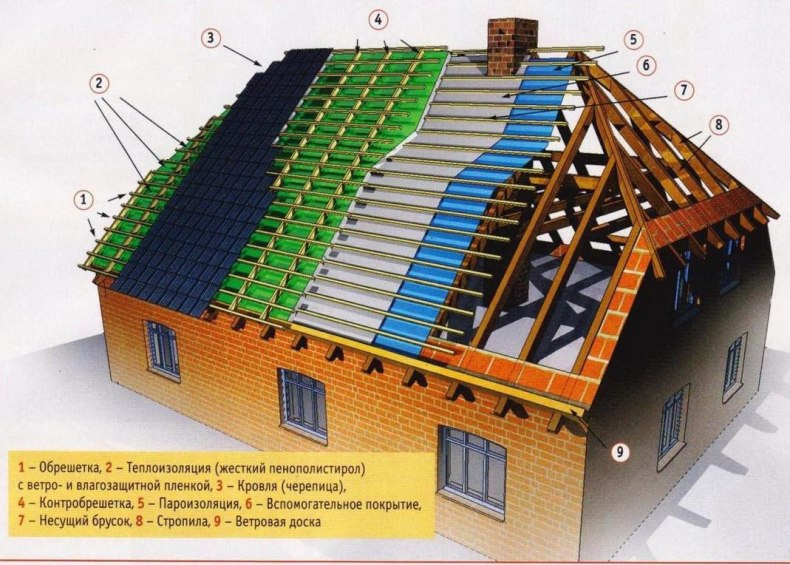

Составляющие кровельного пирога

Для четырехскатной крыши создается такой же кровельный пирог, что и для других видов. Его укладывают в строго установленном порядке:

  • Пароизоляция, уберегающая от проникновения различных испарений.
  • Теплоизоляция, применяемая в утепленных домах. Ее толщина рассчитывается в зависимости от климата.
  • Гидроизоляция, предотвращающая воздействие талой и дождевой вод.

Если кровельная система не утеплена, то используется только гидроизоляция. Не стоит забывать, что под металлочерепицу нельзя применять гидроизоляционные материалы с битумной основой.

Здесь могут быть использованы следующие материалы:

  • Супердиффузные мембраны, препятствующие проникновению конденсата внутрь и выпускающие влагу наружу.
  • Полиэтиленовые армированные пленки, укладывающиеся с провисанием, чтобы не было разрывов. Также их нужно обеспечить вентиляцией с наружной и задней стороны.
  • Антиконденсатные материалы, задерживающие ворсом влагу. Необходимо делать вентиляцию между утеплителем и ним.

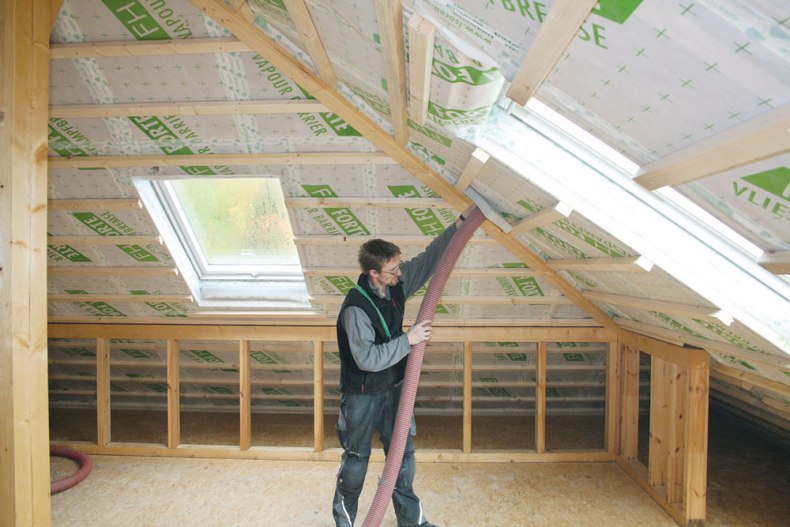

Создание кровельного пирога

Если металлочерепичная крыша с гидроизоляцией, то правила сооружения пирога следующие:

  1. Параллельно карнизному свесу настилается гидроизоляция. Она должна заходить на 20 см на смежный скат. Чтобы влага не попала в утеплитель, вышележащие полосы должны перекрывать нижние. Между собой их склеивают клейкой лентой.

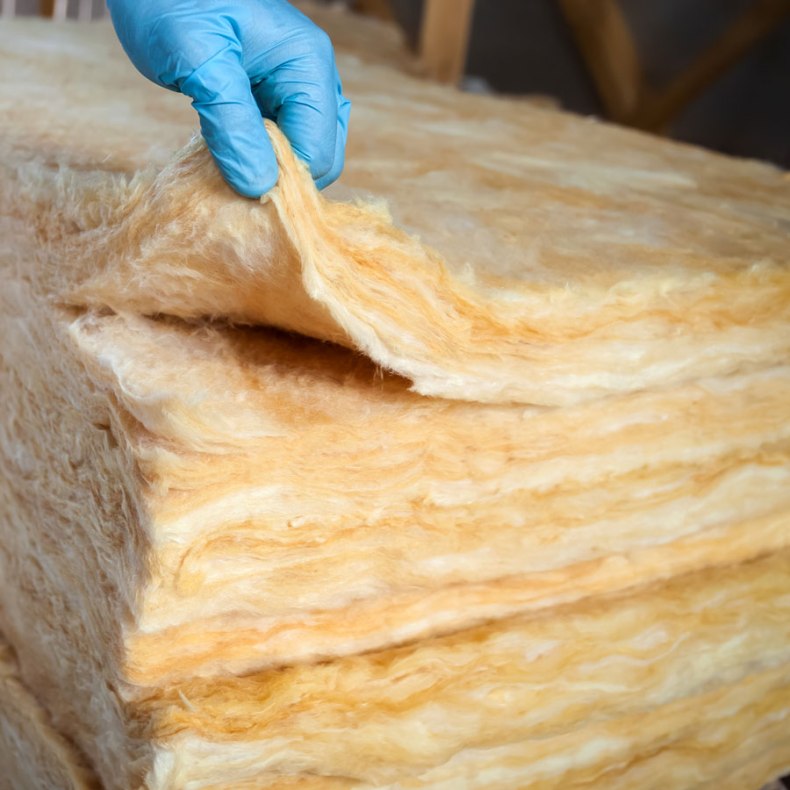

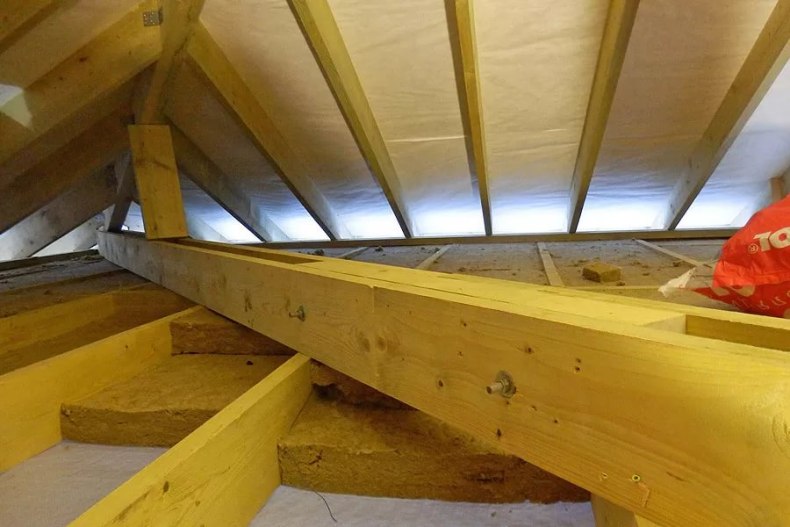

  2. Между стропилами ставятся минераловатные пилы. Размер одной плиты в ширину должен быть больше своего пространства на 1 см.
  3. Теплоизоляцию нужно сжать перед установкой. Он сам расправится и зафиксируется в предназначенном месте.
  4. Пароизоляцию делают изнутри.

Для холодной кровли делают только один слой пирога. Для него нужна вентиляция с двух сторон.ъ

Нужно помнить, что между любым видом гидроизоляции должна быть вентиляция, формируемая обрешеткой.

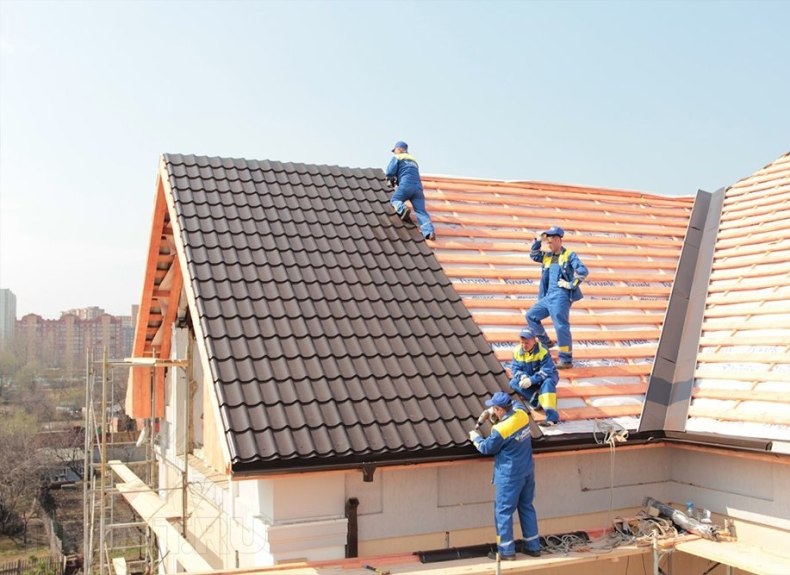

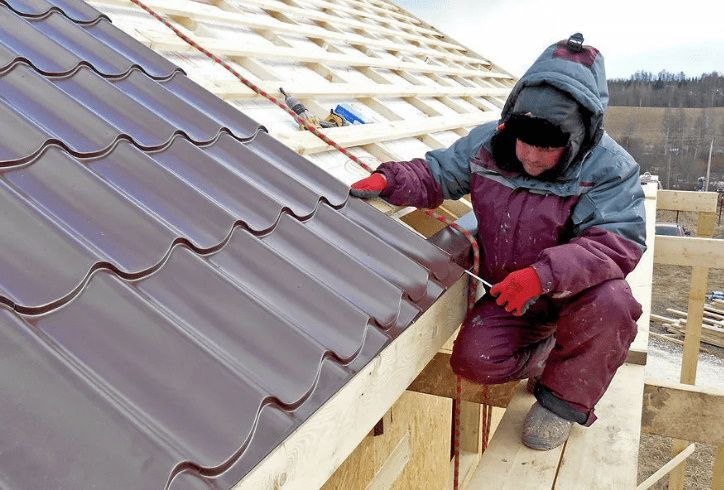

Укладка металлочерепицы

Нельзя резать металлочерепицу болгаркой, потому что происходит повреждение полимерной оболочки. Можно использовать только ножовку или электролобзик. Если резать инструментов, который приводит к появлению искр, то материал испортится.

Также повреждают металл инструменты, нагревающие его. Ножовка или лобзик выбирается в зависимости от количества работ и формы элементов.

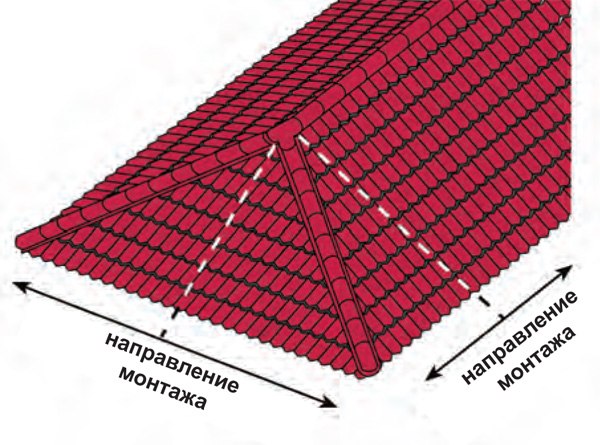

  • Если скаты треугольные, то листы начинают крепить с центра. Центральная ось первого листа должна совпадать с той же линией скатной плоскости.
  • Трапециевидные скаты предполагают начало работы с одного из верхних углов. Здесь должен быть установлен цельный лист.
  • Первый лист должен прикручиваться саморезом, но не затягиваться, чтобы положение можно было изменить. Когда будет уложен соседний лист, тогда крепежи затягивают.
  • Металлочерепицу крепят к обрешетке после того, как элементы будут выровнены в горизонт.

Капиллярные канавки для отвода воды, попавшей под черепицу, ставят слева или справа. На стороне с канавкой каждый новый лист должен перекрывать ее, а с другой стороны подсовываться.

Когда два-четыре листа будут выровнены, их соединяют короткими саморезами. К обрешетке листы крепят длинными саморезами. На 1 м² распределяется 7 точек крепления. Для крепежа применяют шурупы с шестигранными шляпками того же цвета, что и покрытие. У них должны быть уплотнители с гидроизоляцией.

Раскрой листов – самое сложное. Чтобы сделать правильную разметку косых углов, применяют, так называемый, черток. Его делают из четырех досок, закрепленных шарнирами.

Между левой и правой стороной досок должно быть расстояние равное ширине листа металлочерепицы.

  • При разметке черток должен быть приставлен к вальмовому ребру одной стороной, а вторая его часть показывает линию среза.
  • Доски располагаются горизонтально.
  • Когда металлочерепица будет закреплена, вальмовые хребты нужно закрыть коньковыми планками.

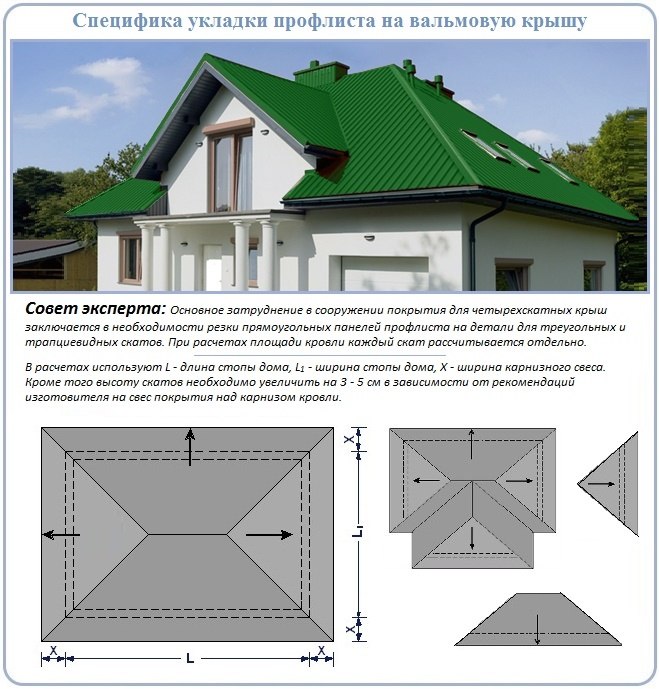

Можно избежать больших затрат на покупку строительного материала. Для этого перед монтажом составляют проект. Этот план должен быть составлен таким образом, чтобы получилось как можно меньше треугольных фрагментарных вставок, которые крепятся по вальмовому ребру.

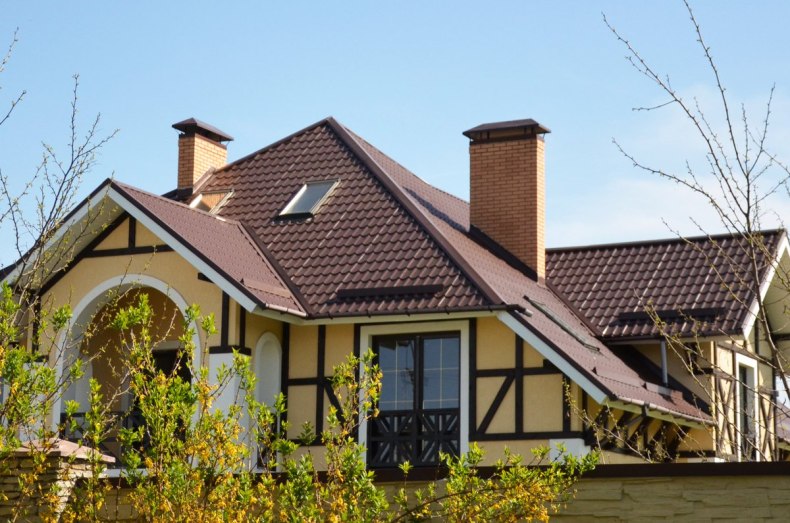

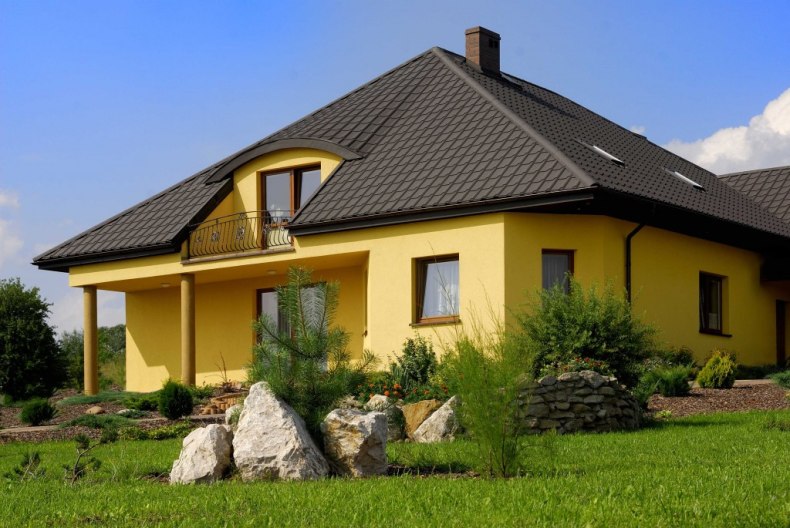

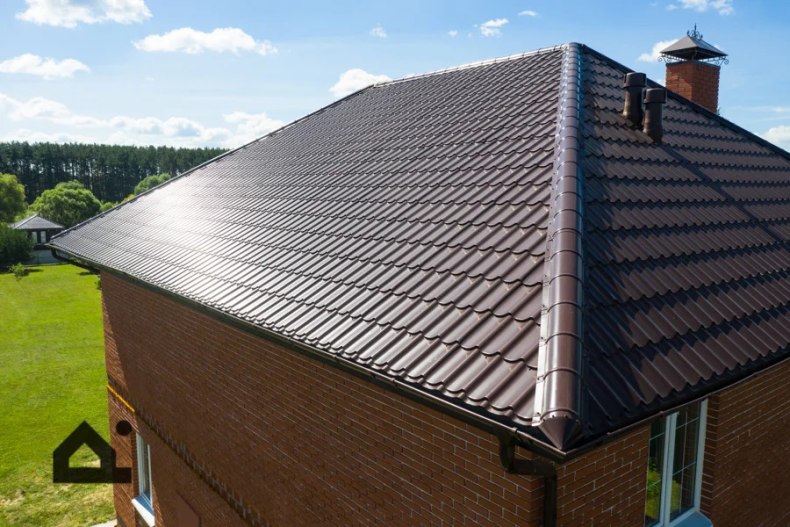

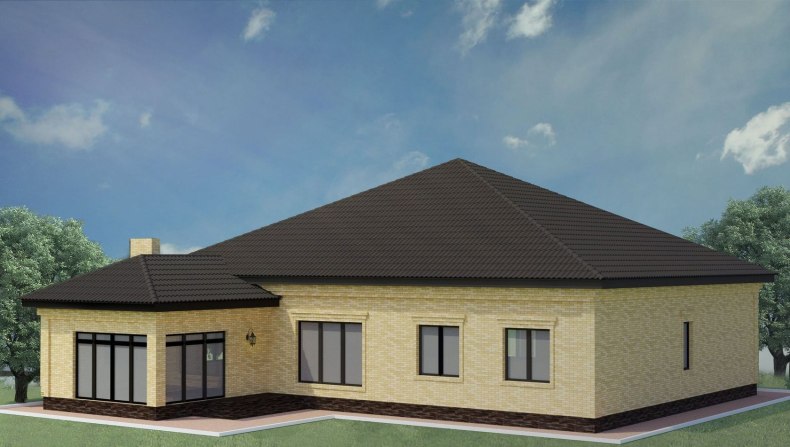

Фото четырехскатной крыши из металлочерепицы
