Стропильная система вальмовой крыши: от проектирования и расчета площади до возведения со схемой простого или сложного каркаса

В начале строительства нужно продумать все до мелочей, начиная от фундамента и заканчивая монтажом крыши. На стадии проектирования дома нужно заранее продумать конструктив кровли, так как даже самые незначительные ошибки могут стать в дальнейшем огромной проблемой.

Вальмовая крыша представляет собой четырехугольную скатную конструкцию. На первый взгляд стропильная система может показаться довольно сложной по конструированию, но вникнув в процесс, зачастую, оказывается, что ничего сложного в монтаже нет.

Перед сборкой каркасной вальмы нужно тщательно разобраться в устройстве крыши.

Преимущества вальмовой кровельной системы

Вальмовая система представляет собой большую геометрическую фигуру в объеме.

Если смотреть сверху на кровлю, то она имеет две большие наклонные плоскости по форме напоминающую трапецию, а две боковые фронтонные стороны имеют форму треугольника.

Несмотря на то, что изготовление и установка четырехскатной вальмовой крыши обходится дороже двухскатной или односкатной, она имеет множество достоинств:

  • Четырехскатная крыша лучше выдерживает снеговые и ветровые нагрузки;
  • Зачастую имеет большие свесы;
  • Не нужно возводить фронтоны, так как их назначение выполняет вальма;
  • При выборе правильного градуса наклона, не нужно счищать снег зимой;
  • Вальмовую конструкцию можно использовать в любых архитектурных стилях;
  • Совместимость с различными кровельными материалами.

Виды вальмовых стропильных крыш

Прежде чем конструировать вальмовую крышу, необходимо знать, что они бывают разные.

В ходе проектирования нужно заложить и рассчитать все необходимые нагрузки.

  • Классическая вальмовая крыша – опирается на коньковую балку диагональными ребрами. Свесы классической вальмовой конструкции расположены на одинаковой высоте по всему периметру. Два ската крыши имеют трапециевидную форму, а два фронтонных ската – треугольную.
  • Шатровая вальмовая крыша – это четырехскатная конструкция, которая со всех сторон имеет вид треугольника. Она отличается отсутствием коньковой балки, так как диагональные основы сходятся в одной вершине. Вместо конька в данном виде конструкции монтируют коньковый узел. Такую крышу можно возводить на здании квадратной формы.
  • Ломовая вальмовая крыша – представляет собой скаты разные по площади, расходящиеся под разным углом. Сложность данного вида крыши заключается в монтаже. Но несмотря на это, многие предпочитают именно этот вид крыши, так как она дает дополнительную площадь для проживания.

Основные элементы вальмовой крыши

Чтобы сделать качественную вальмовую конструкцию, необходимо разобраться из чего же она состоит.

  1. Мауэрлат – это брус, уложенный по всему периметру наружных несущих стен и служит основной опорой для всей кровельной системы. Именно мауэрлат принимает на себя весь вес будущей конструкции и передает ее на несущие стеновые панели. Для этой составляющей обычно используется брус сечением 100*100 мм, 100*150 или 150*150 мм в зависимости от силовых нагрузок.
  2. Конек – это верхний элемент кровельной конструкции, представляющий собой горизонтальное ребро, где сходятся два ската кровли. Коньковая банка, как и мауэрлат, служит опорой для стропил и стропильных ног. Сечение бруса должно быть 100*100 мм или 200*200мм. Сечение древесины подбирается из расчета силовых нагрузок.
  3. Стропила выполняют роль несущих элементов.
  4. Подкосы – это распорки, расположенные по диагонали. Они служат для подпорки нарожников.
  5. Лежень – брус, который располагается на внутренней продольной стене и выполняет роль промежуточного мауэрлата.

Виды стропил для вальмовой крыши

Для сооружения вальмовой конструкции используется всего три вида стропил:

  1. Диагональные – это наклонные ребра, которые сходятся в торце конька. Четыре наклонные балки попарно расположены друг напротив друга. Изготавливают их из бруса сечением 100*150 мм. Диагонали должны быть плотно скреплены с мауэрлатом, так как они являются несущими.
  2. Нарожники сверху крепятся к диагональной стропилине. Отличается данный вид тем, что стропила укорочены. Снизу нарожники соединяются с обвязочным бруском.
  3. Рядовые – это стропила, связанные балками перекрытия, которые при нагрузке работают на растяжение. Такую конструкцию используют в тех случаях, если нет возможности передать нагрузку на внутренние перегородки. В основном используется древесина сечением 150*150мм и 100*150. Размер сечения зависит от предполагаемых нагрузок.

Пирог вальмовой кровли

При возведении вальмовой крыши следует определить с типом стропильной конструкции:

  • Если подкровельное помещение будет использоваться в качестве жилой площади, то лучше применить висячие стропила. В данном случае можно не прибегать к установке вертикальных подпорок.
  • Если площадь кровли будет превышать 100м2, то в данном случае подойдут диагональные стропила. За счет высокой устойчивости, данный вид стропил способен вынести все механические нагрузки при большой площади кровли.

Пирог для теплой кровли:

  1. Утепление может быть выполнено из каменной базальтовой ваты, пеноплекса или пенопласта. Если конструкция будет утепляться минеральной ватой, то плиты теплоизоляции должны ложиться в отсеки строго сверху вниз. Особое внимание следует уделить щелям между плитами. Их быть не должно.
  2. С внутренней стороны крыши монтируется паризоляция. Она не пропускает водяные пары из жилого помещения в утеплитель, тем самым сохраняет все функции теплоизоляционного материала. Монтируется пленка строительными скобами.
  3. С внешней стороны идет прослойка гидроизоляции. Именно гидроизоляционная мембрана не пропускает водяные осадки из внешней среды.
  4. Далее идет обрешетка и контробрешетка сечением 50*50мм и 50*100мм.

Последним этапом монтажа вальмовой кровельной системы является кровельное покрытие. Тут можно применить и гибкую черепицу, и металлочерепицу, и цементно-песчаную черепицу.

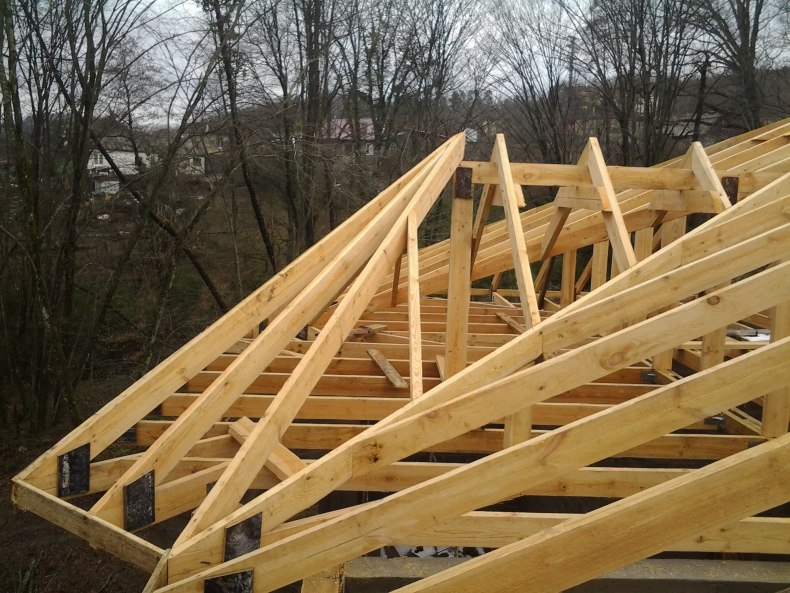

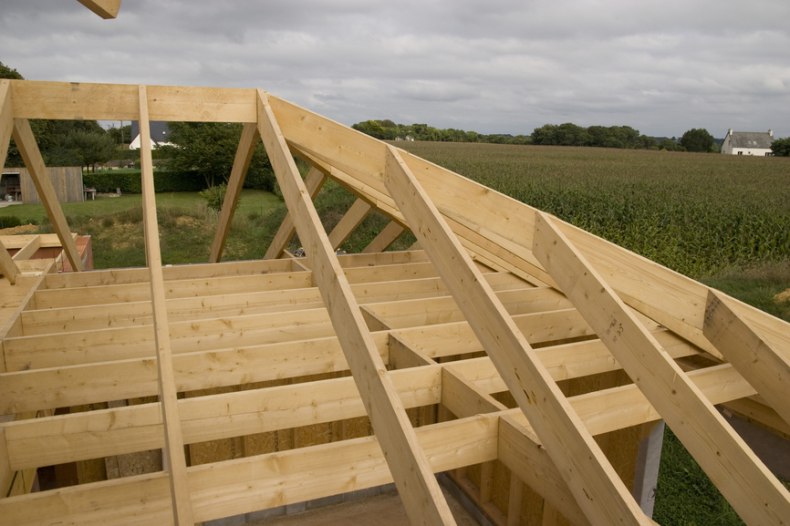

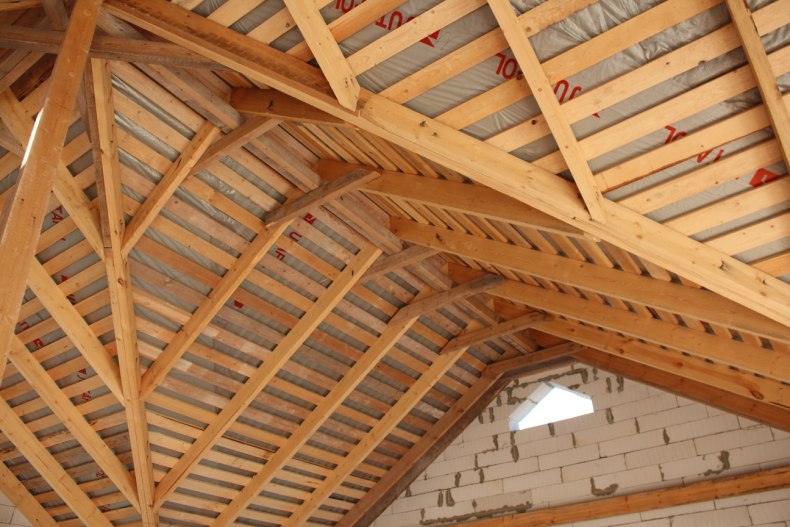

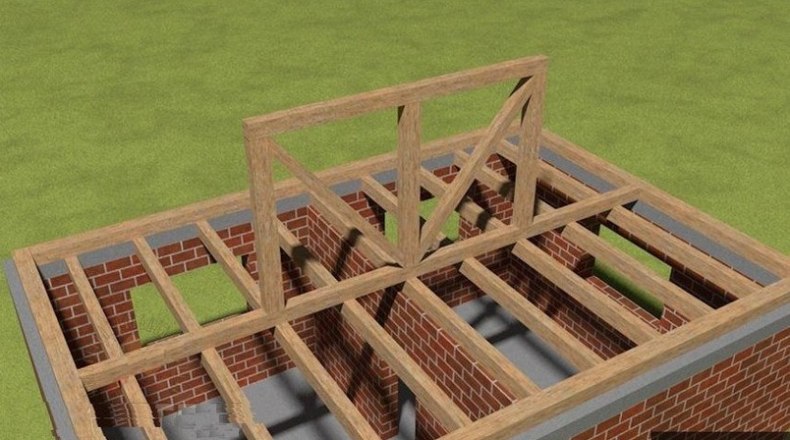

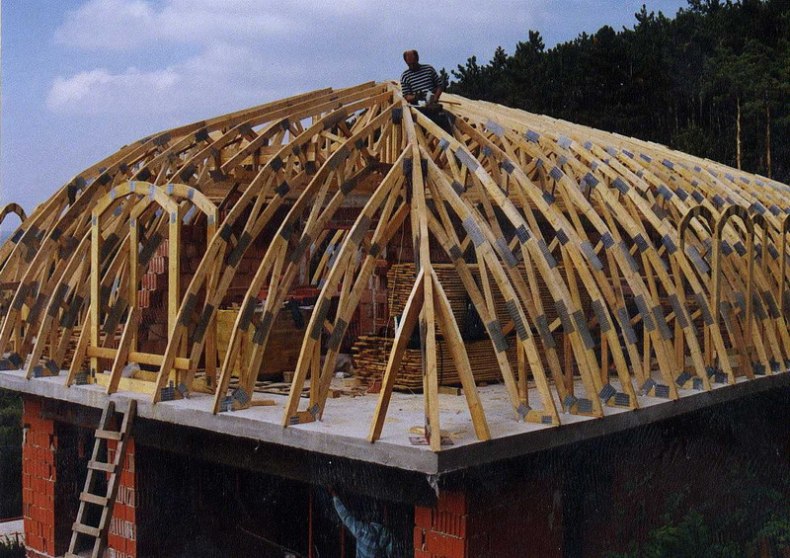

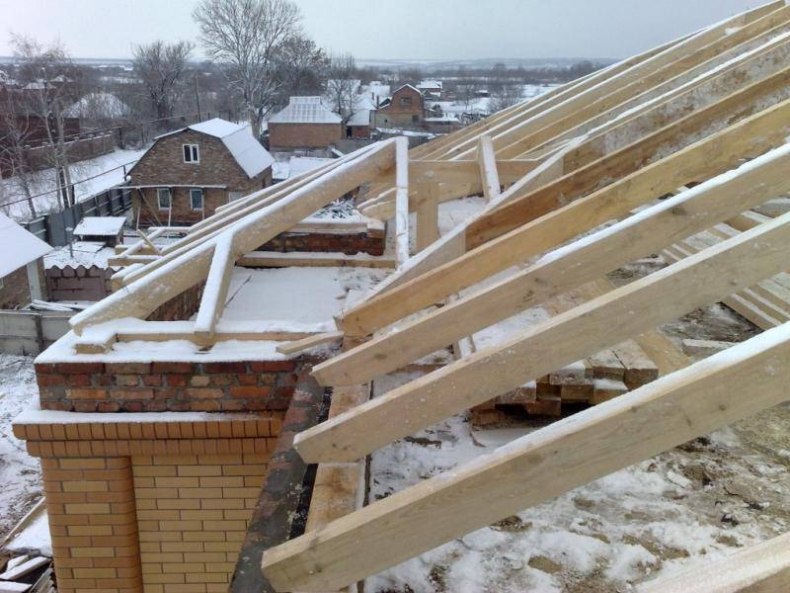

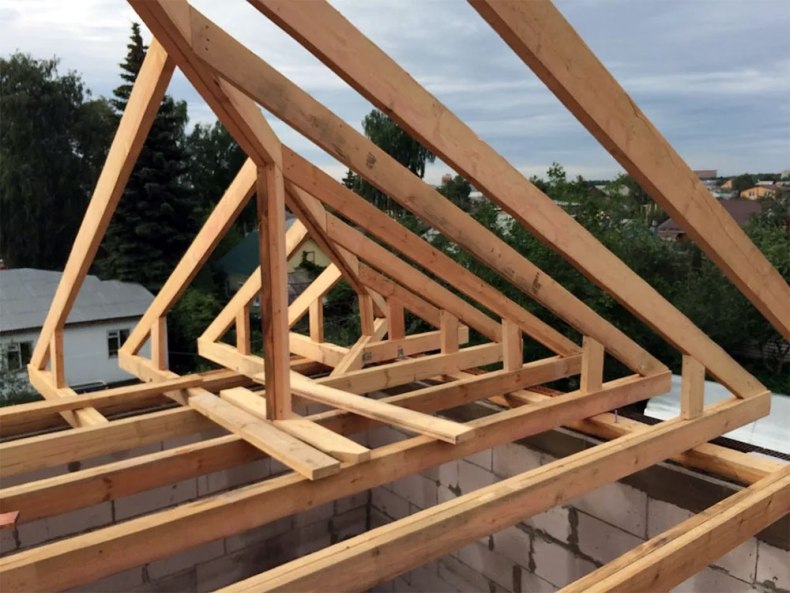

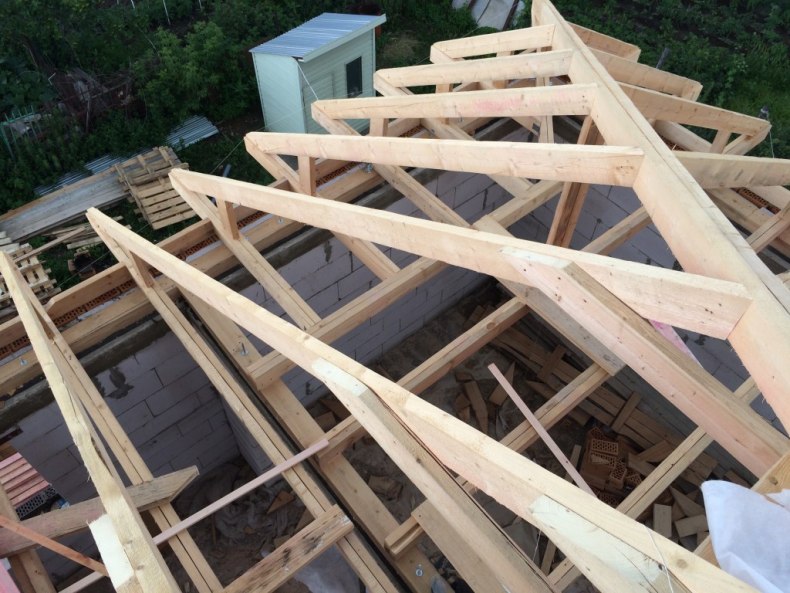

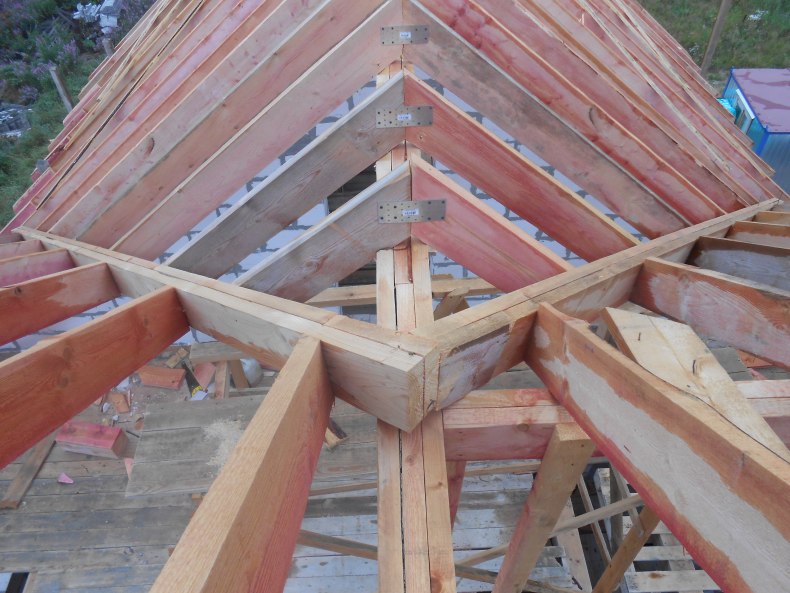

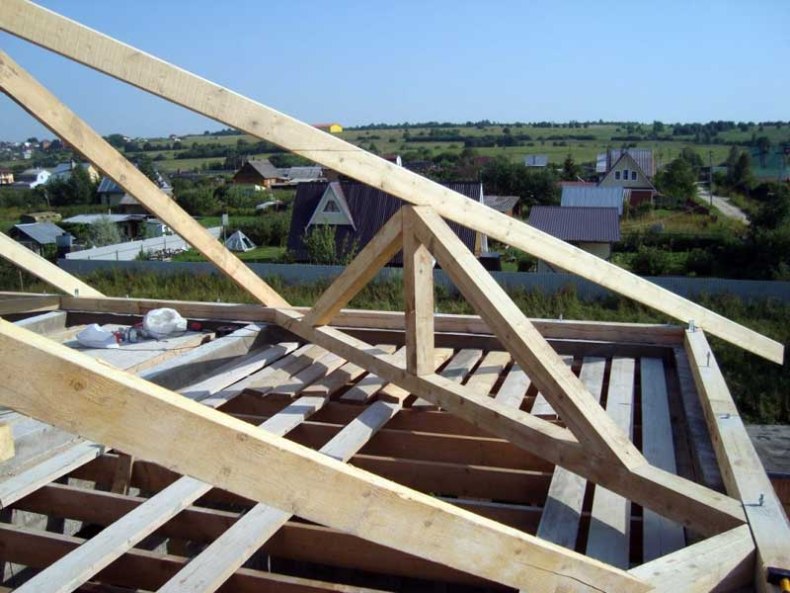

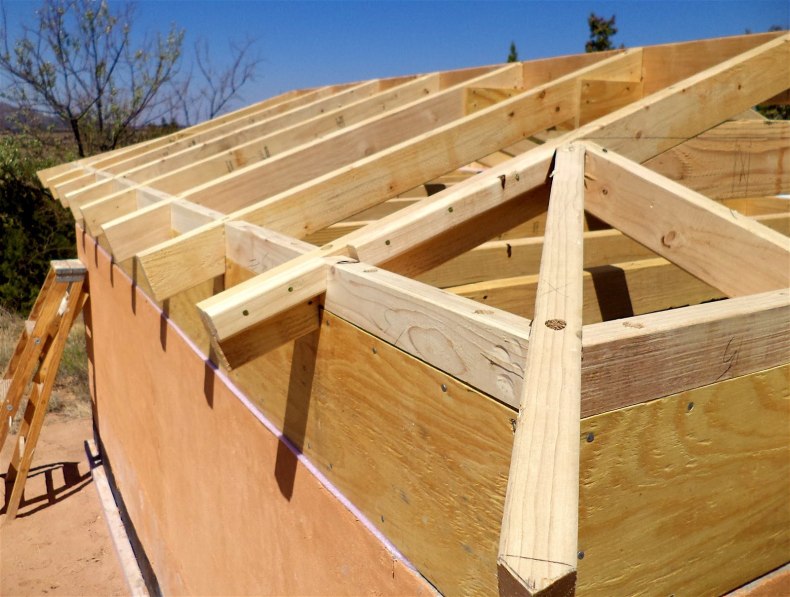

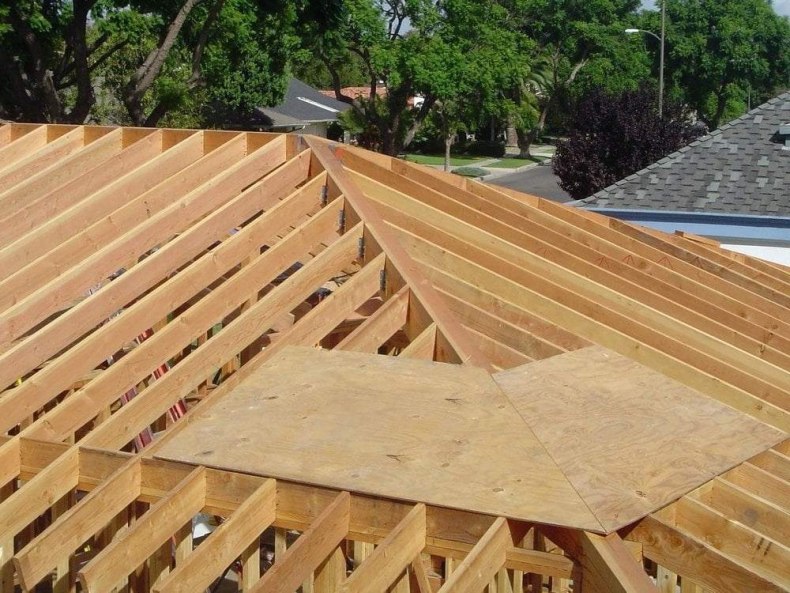

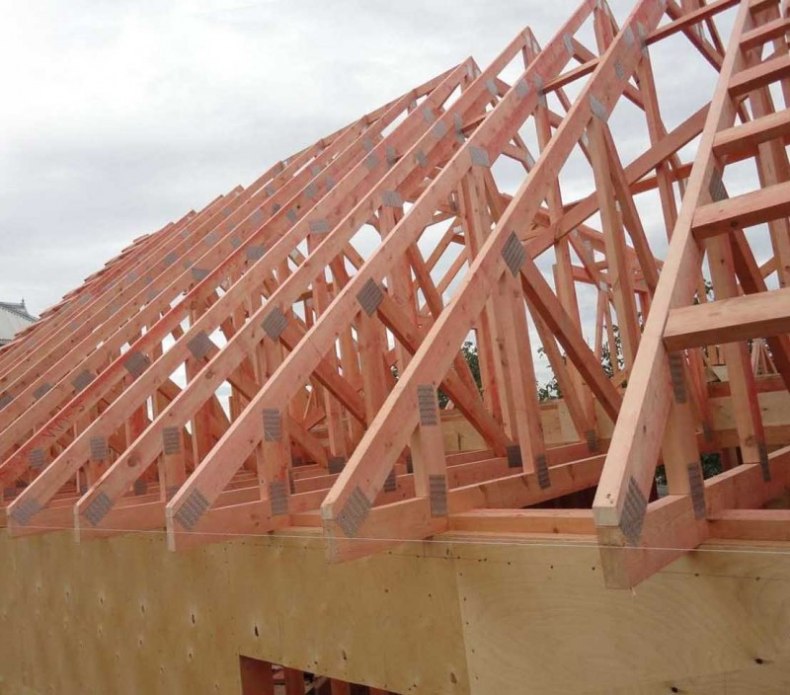

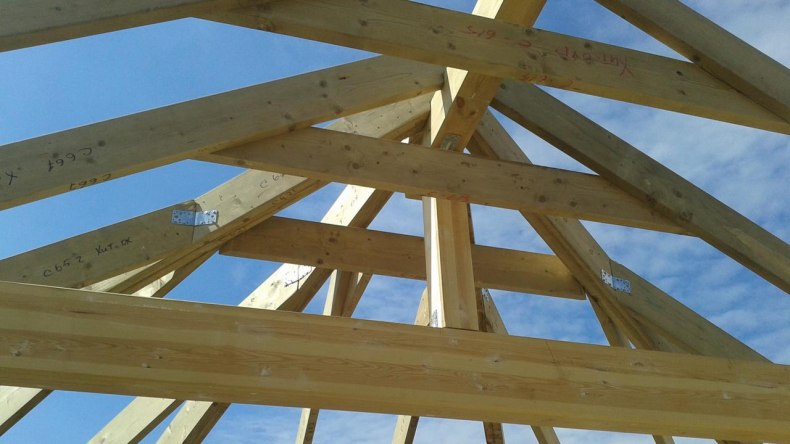

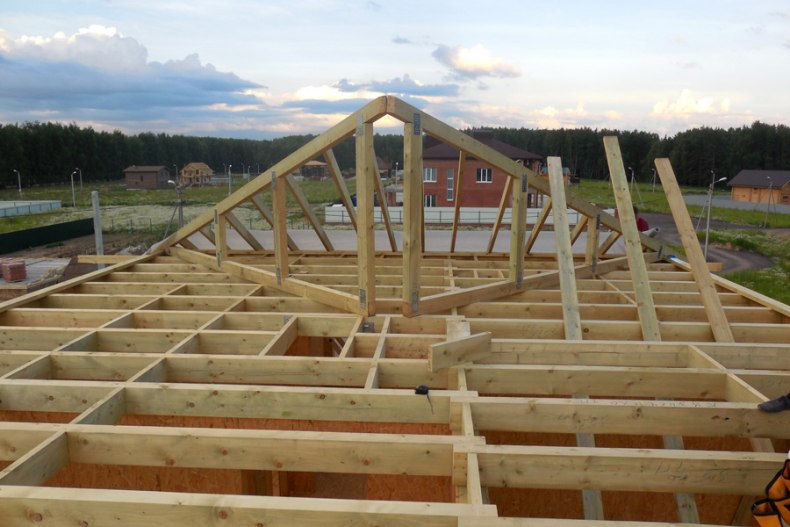

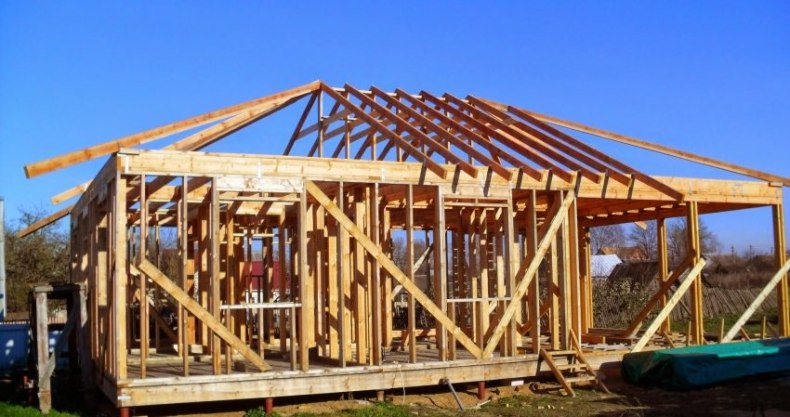

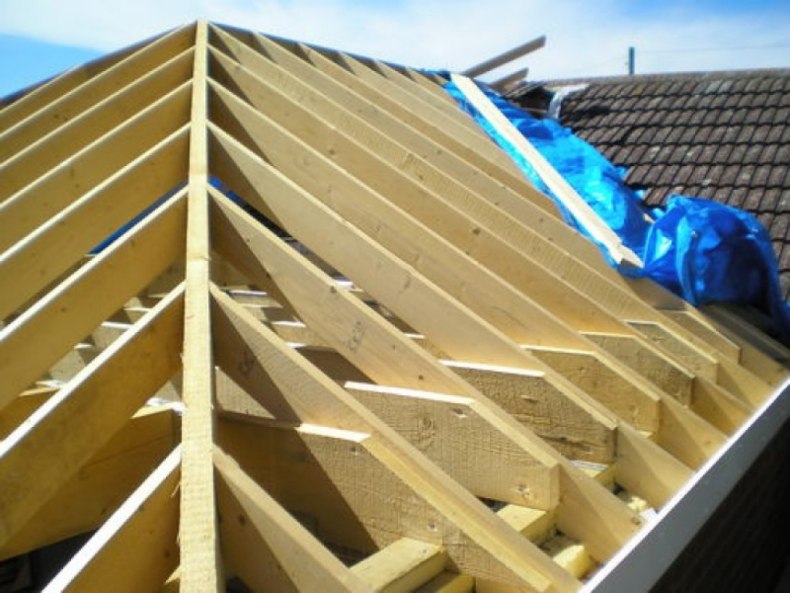

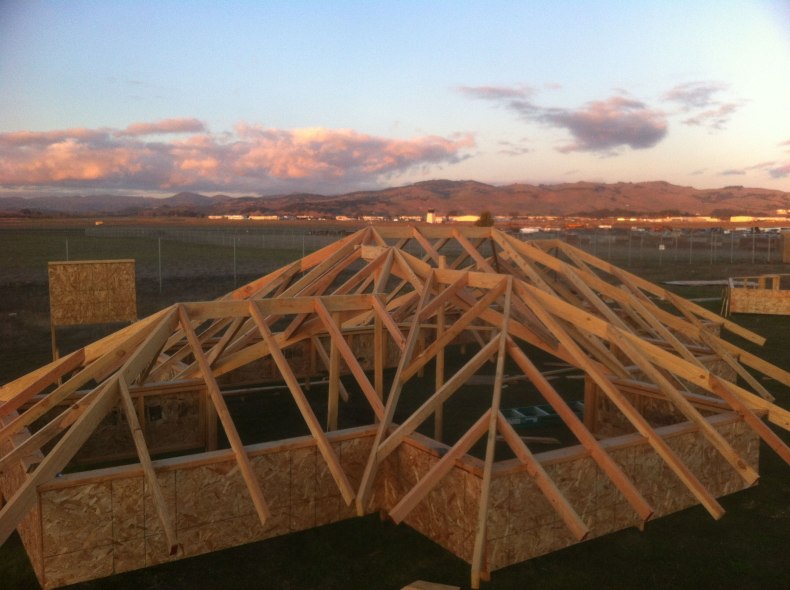

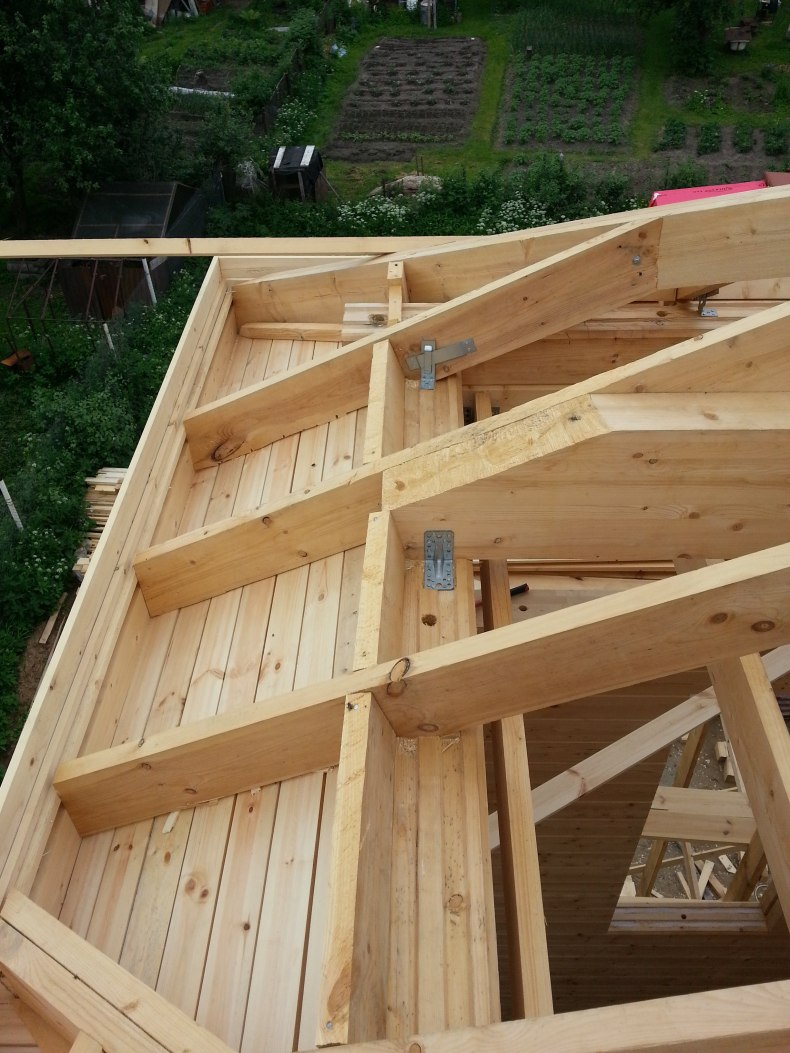

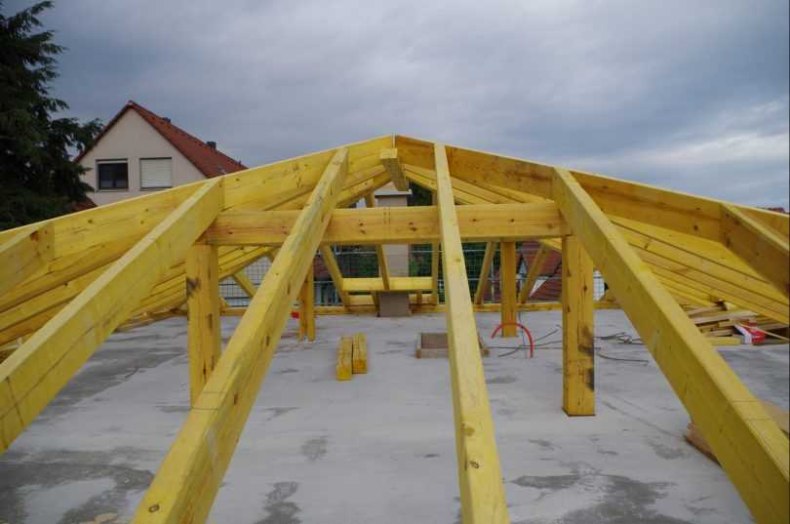

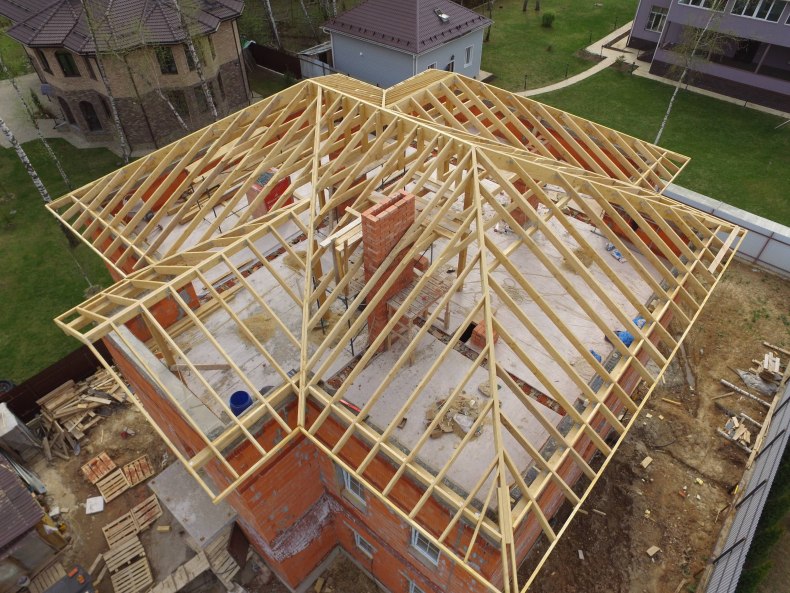

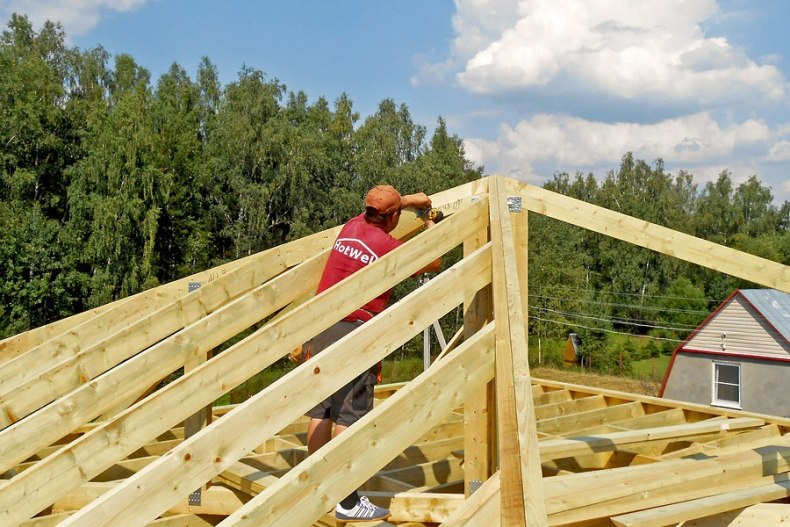

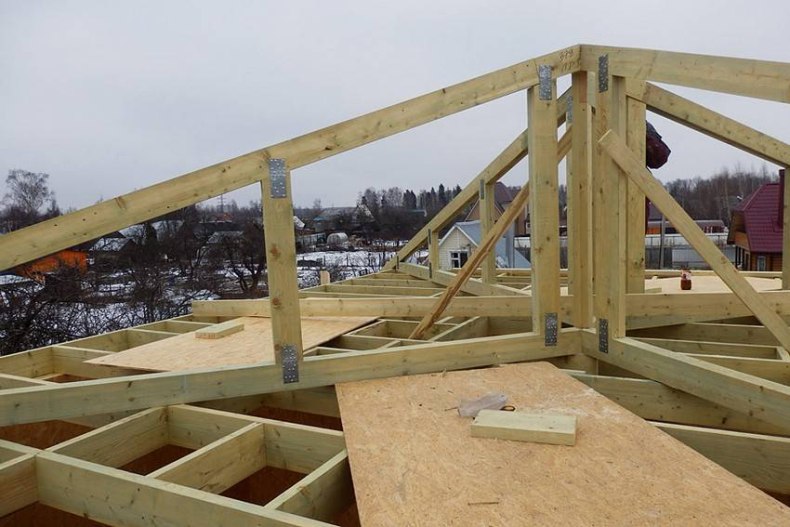

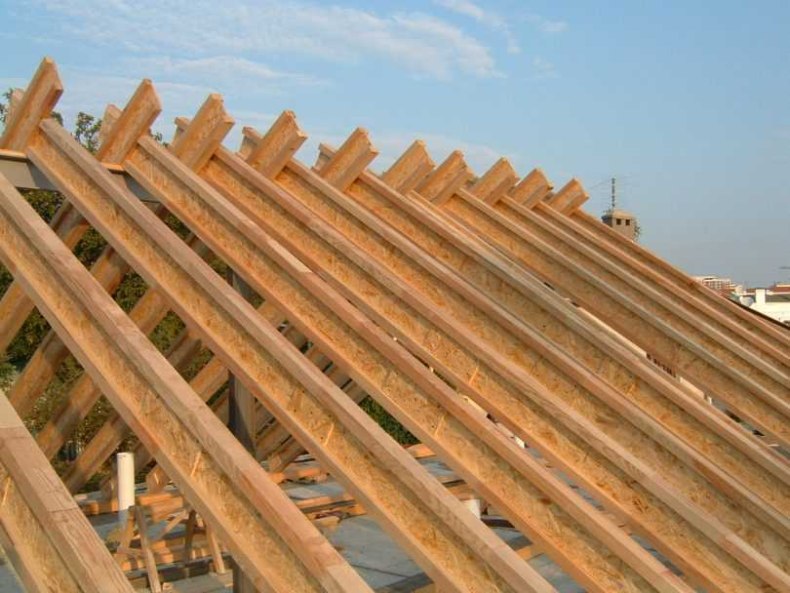

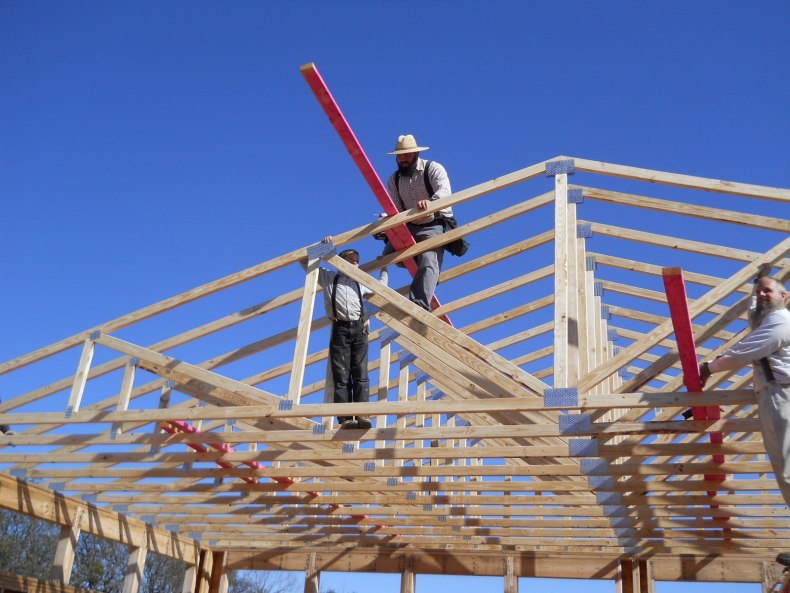

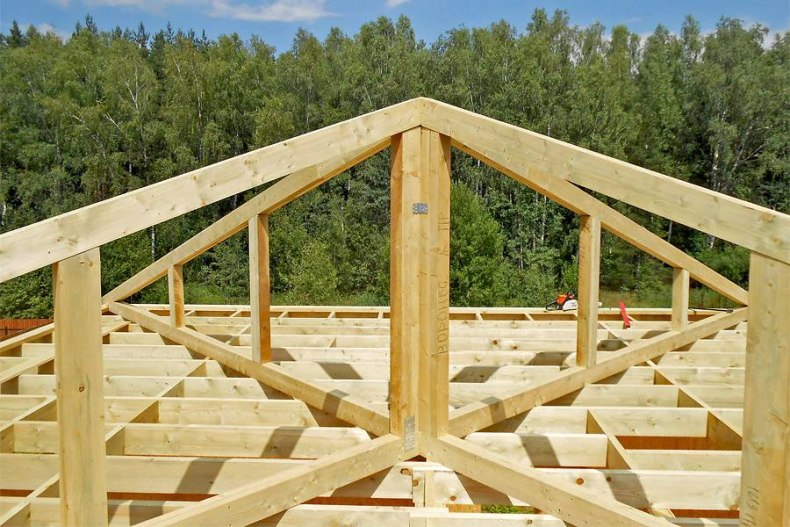

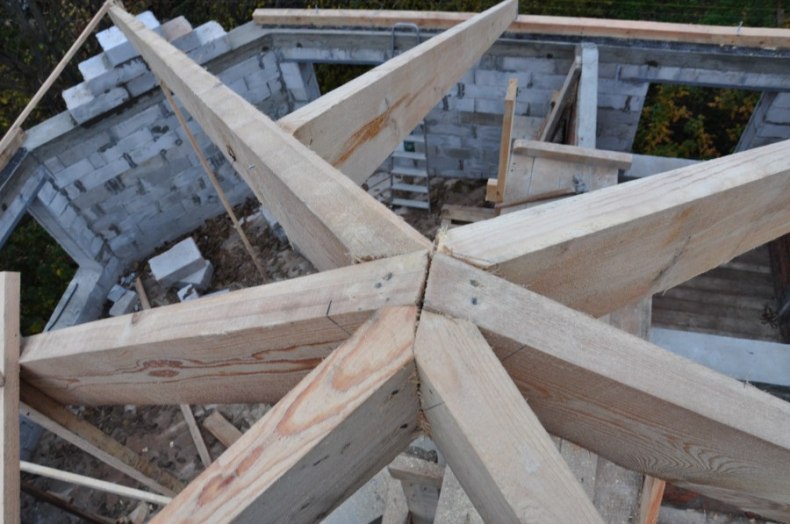

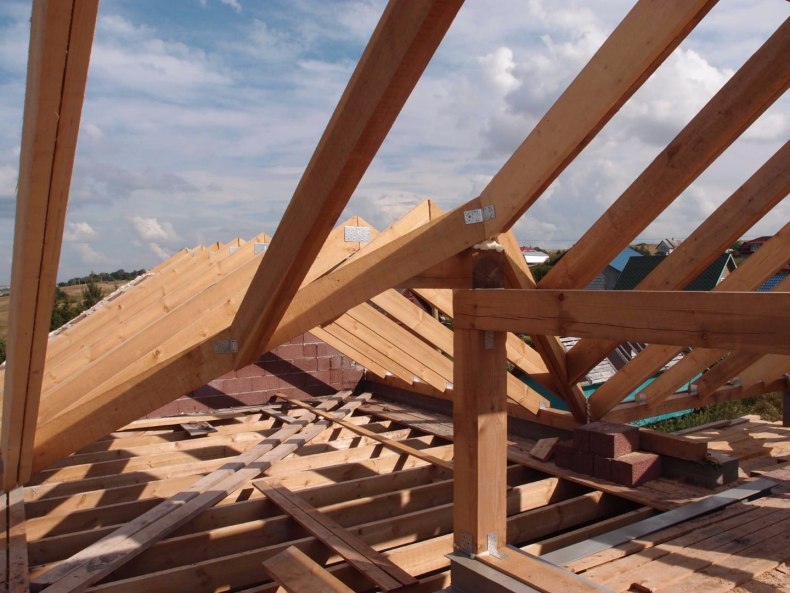

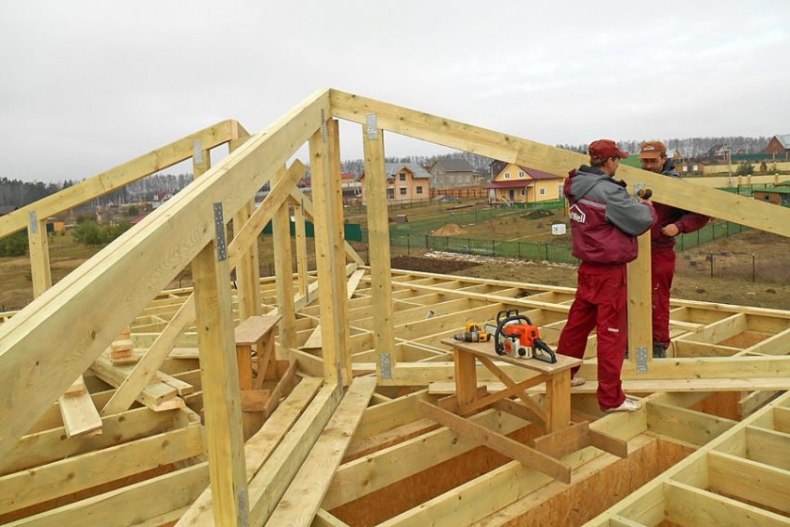

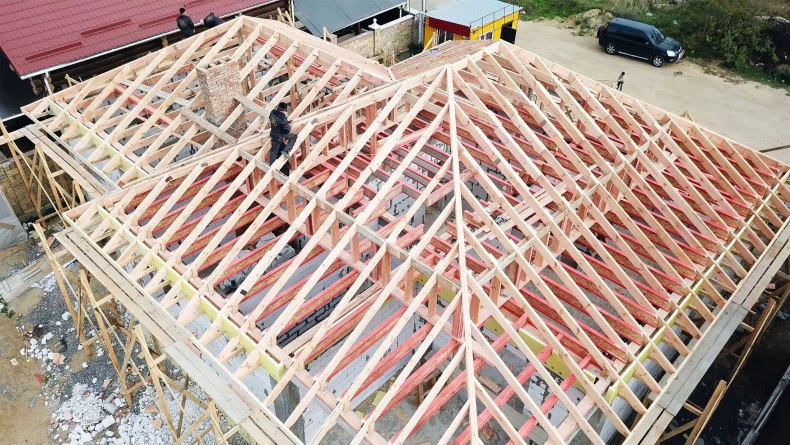

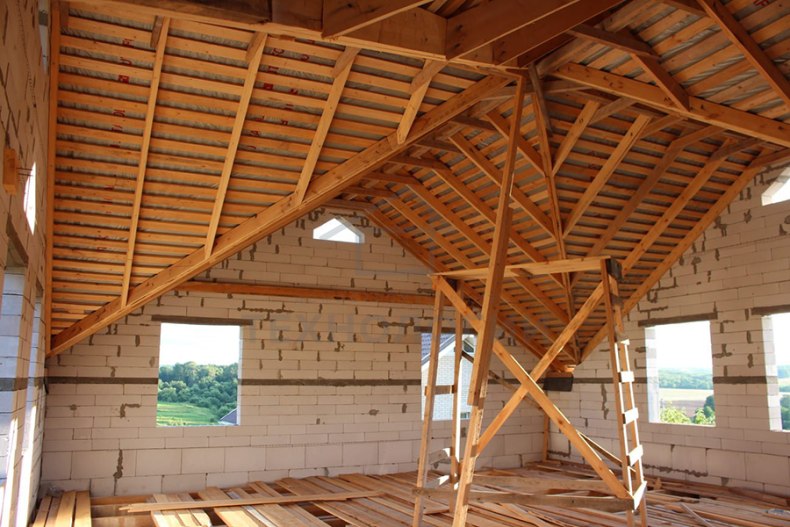

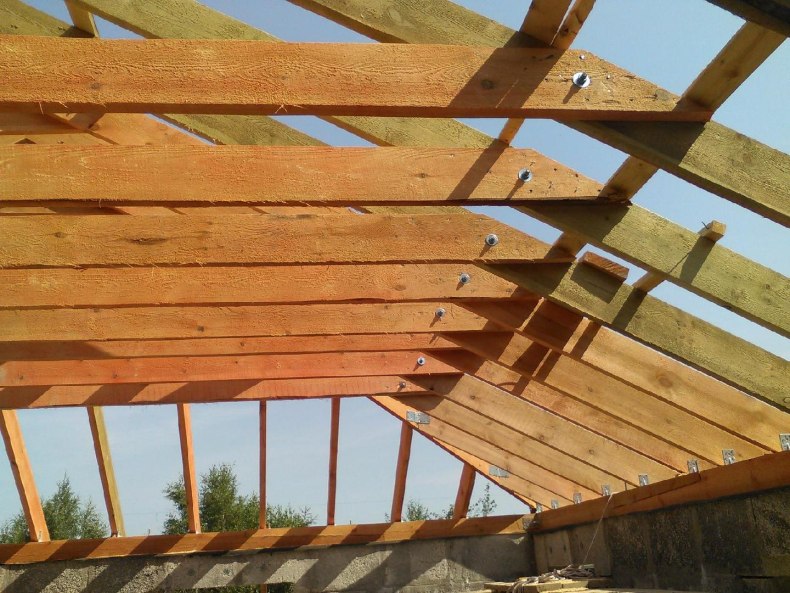

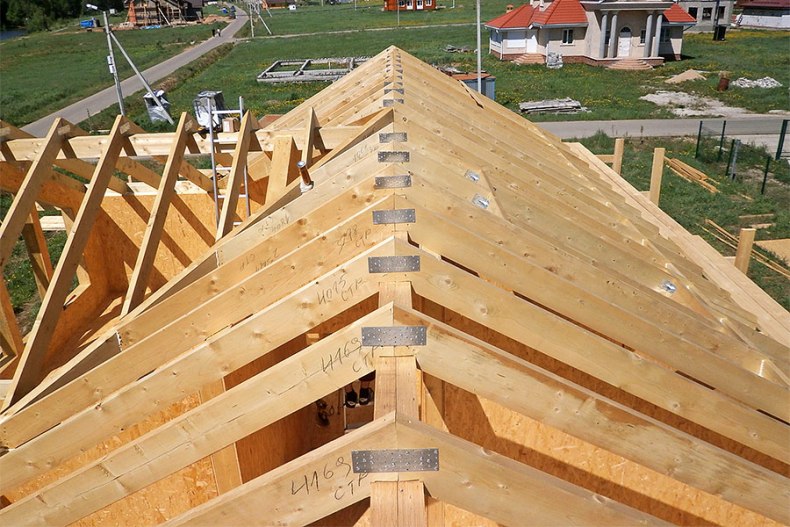

Фото стропильной системы вальмовой крыши
