Односкатная крыша своими руками: от проекта, устройства и чертежа до монтажа. Руководство по возведению конструкции своими руками

Автор: Школа кровельщиков "Артомин"

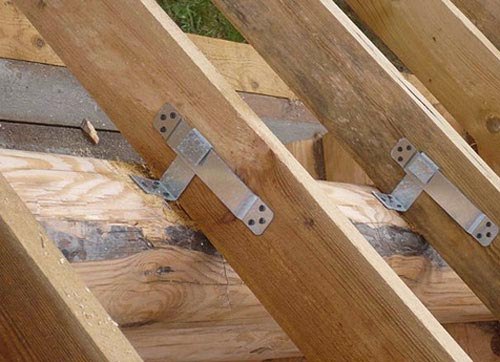

Стропила — это традиционный способ обрамления крыш в виде удлиненных пиломатериалов, которые обычно наклоняются от центральной балки конька и соединяются с внешними стенами.

Строительство крыши с использованием стропил также известно как каркас из палок , что просто означает, что каждое стропило строится на месте из пиломатериалов. Каждый кусок пиломатериала тщательно измеряется, разрезается и с трудом стягивается вместе, чтобы получилось стропило.

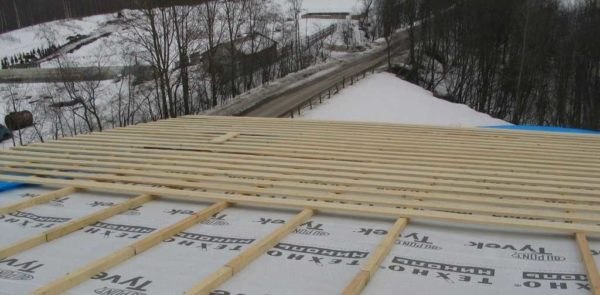

Стропила играют жизненно важную роль, поскольку их основное предназначение — поддерживать крышу, а также настил крыши.

Инструкция по монтажу односкатной крыши

Между стропилами и фермами различаются не только методы строительства и изготовления. Поскольку эти две кровельные системы дают разные результаты, их различия весьма различны.

Как упоминалось ранее, фермы — это сборные конструкции крыши, которые обычно размещаются симметрично. Эти фермы автоматически разрезаются на заводе с максимальной точностью.

Самое главное отличие ферм от стропильных конструкций кровли заключается в их подготовке и процессе монтажа .

Хотя стропила и фермы имеют много одинаковых нагрузок и деталей, включая наклонные доски и нижние балки, функциональное различие между этими двумя кровельными конструкциями заключается в более узких габаритных размерах досок ферм, что делает их менее прочными, чем стропила.
Это, однако, компенсируется использованием большего количества материалов вместо более широких досок. С другой стороны, стропила содержат две основные внешние балки для поддержки конструкции крыши.

Шаг 1: Отметить и отрезать первые концы первого Рефера

Первый шаг в строительстве стропил — это отрезать одну стропильную доску до нужной длины с правильным наклоном концов, а затем разметить и отрезать рот птицы и посадку на стропиле.

Коньковый конец стропила, а часто и канун, нужно будет обрезать до угла ската крыши. Крыша этого сарая имеет наклон 4 на 12, что составляет 18 с половиной градусов на концах доски.

Стропила или скоростной угольник будут иметь отметки для обоих этих углов.

Измерьте расстояние от края стропильной доски до длинной точки, которая будет выступом стропил, и сделайте отметку на доске, это общая длина стропила.
Используйте квадрат, чтобы провести на доске квадратную линию, которая идет от края к краю доски.
Теперь возьмите квадрат и поместите точку поворота в точку, где проведенная линия пересекается с краем доски.
Поверните квадрат до тех пор, пока 4 на общих отметках не совпадут с краем доски. Отметьте доску этим углом.
Вы также заметите, что отметка 18 с половиной на отметках транспортира будет выровнена с краем доски.

Используйте пилу, чтобы пропилить эту линию. Обязательно разрежьте «лишнюю» сторону лески, чтобы размер стропил был максимально точным. Если у вас есть отрезная пила, вы можете установить угол реза гребня на пиле и делать пропилы, не используя угол обрамления или скоростной угольник.

Шаг 2: Отметьте и вырежете сиденье и птицу

Второй шаг — Разрез.

Обратитесь к своим планам, чтобы найти размеры для уклона крыши, который вы режете. Измерьте расстояние от конца стропила до начала вертикальной пасти и сделайте отметку.

Затем измерьте глубину доски, чтобы отметить конец горизонтальной отметки седла.

Используйте квадрат, чтобы поставить отметки по всей доске на двух только что нанесенных точках.
Чтобы отметить угол «Птичий пасть», поместите точку поворота квадрата там, где отметка «Птичий пасть» встречается с краем доски. Поверните квадрат до тех пор, пока 4 на общих метках не совпадут с краем доски. Отметьте доску этим углом.
Сохраняя квадрат на отметке «Птичий пасть», измерьте линию, которую вы только что проложили, и поместите отметку, показывающую глубину «Птичьей пасти» в соответствии с вашими планами стропил.
Чтобы отметить прорезь сиденья, переверните квадрат и поместите точку поворота там, где метка седла встречается с краем доски. Проведите линию от этой точки до линии глубины «Птичьего рта».
Установите циркулярную пилу на максимальную глубину пропила и сделайте рез по линиям «птичьего рта» и сиденья. Убедитесь, что вы вырезаете ненужную сторону линий и разрезаете только там, где линии пересекаются.

Чтобы полностью удалить кусок дерева, вам нужно будет перевернуть стропило и продолжить пропилы до точки их пересечения.

Кусок дерева должен быть легко удален на этом этапе, но в углу все равно останется кусок дерева, который нужно будет вынуть.

Шаг 3: Подготовьте набор Рафтеров

Шаг 3 — использовать изначальное стропило как шаблон для изготовления еще двух стропил. Поместите первое стропило на 2 и 3 доски и нарисуйте углы рта, сиденья. Распилите 2 и 3 стропила и подготовьте их, как вы делали 2 стропила.

Шаг 4: Сделайте Рафтер-Приди

Четвертый шаг — построить временное приспособление на полу сарая, чтобы облегчить сборку стропил.

Используя один конец перекрытия сарая, имеющий ту же ширину, что и стропила, проведите линию точно по центру пола.
Затем измерьте расстояние от края перекрытия сарая и отметьте общую высоту сборки стропил. Этот размер можно найти на планах стропил.
Проверьте установку стропил, установив сиденья для стропил на краю перекрытия сарая и поместив вершину стропил на отметку общей высоты на центральной линии.
Стропильные коньки должны полностью касаться друг друга по прорезам у конька, а сиденья должны быть заподлицо с краем пола сарая по всем прорезам.
Каждое стропило должно нависать над краем пола сарая на полдюйма.

Теперь прикрепите деревянные блоки с каждой стороны стропил, чтобы удерживать их на своих местах. Прикрутите деревянные бруски к полу, чтобы их можно было легко снять после сборки стропил. Используйте 2-дюймовые винты, чтобы прикрепить блоки к полу.

Убедитесь, что они плотно прилегают к краям стропил и что стропила находится в правильном положении.

Шаг 5: Установите вставку на первый Рафтер

Пятый шаг — сделать косынку для стропил и с ее помощью скрепить два стропила вместе.

Используйте планы сарая, чтобы определить размеры косынки, а затем отметьте и вырежьте ее из куска OSB или фанеры.
Убедитесь, что косынка не выступает над верхними краями стропила, а затем прибейте косынку к стропилам с помощью гвоздей 6d. Поместите гвоздь через каждые три дюйма по краям ластовицы.
Установите косынки с обеих сторон всех стропил, кроме концевых стропил фронтона.
