Плоская крыша по деревянным балкам: устройство, преимущества и недостатки конструкции + как подобрать кровельные материалы

Надстройки для плоских крыш могут обеспечить простое и экономичное решение, отвечающее всем требованиям, особенно для многих небольших пристроек.



Сравнительная простота строительства пристроек плоских крыш и их незаметное визуальное воздействие во многих случаях избавляют от необходимости раскошелиться на более дорогую черепичную крышу.

Плоские крыши также могут быть полезны там, где использование громоздкой скатной крыши при строительстве пристройки затмевает или блокирует существующие окна. Там может быть даже дополнительный бонус, когда пространство можно использовать как балкон, конечно, при условии получения разрешения на строительство и строительных норм.

Плоские крыши за долгие годы приобрели незавидную репутацию развивающихся проблем. Если они не были тщательно спроектированы и сконструированы, они, как известно, склонны к утечкам и потерям тепла, а также к дефектам, таким как провисание настила, скопление воды и обильный рост растений.

Это может объяснить, почему страховщики с осторожностью относятся к объектам недвижимости с большими площадями под плоской кровлей.

К счастью, такие опасения можно развеять, если рассмотреть три основных аспекта пристройки плоской крыши: структуру, изоляцию и покрытия.

Конструкция пристройки плоской крыши

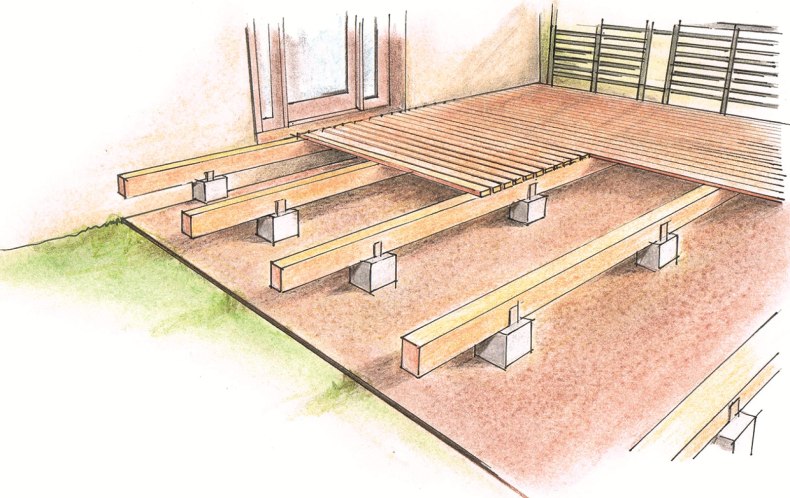

Надставные плоские крыши обычно строятся как деревянные полы, по сути, состоящие из ряда балок с деревянным настилом, прикрепленным к вершине. Очевидно, что важно правильно выбрать размер, тип и расстояние между балками.

  • Строительный контроль обычно требует расчетов инженера-строителя, чтобы продемонстрировать, что завершенная конструкция будет способна выдерживать различные нагрузки и противостоять ветровым подъемам.
  • В конструкции также необходимо будет учесть любые мансардные окна, где необходимо обрезать, обрезать и укрепить балки, а также учесть дополнительные нагрузки, например, там, где ожидается пешеходное движение.
  • Балки плоской крыши обычно вырезают из стандартной мягкой древесины, обработанной C16 или C24, или, реже, они могут содержать изготовленные двутавровые балки или балки Posi.
  • Обычно они располагаются на расстоянии 400 или 600 мм по центру и в большинстве случаев охватывают кратчайшее расстояние между стенами.

Если пролеты превышают 2,5 м, между балками требуются дополнительные распорки или выступы для предотвращения скручивания. Балки обычно поддерживаются стальными балочными подвесками, деревянными стеновыми плитами, балками или перемычками над проемами.

Уклон для отвода воды

Однако, вероятно, наиболее важным соображением при проектировании является обеспечение того, чтобы плоская крыша имела подходящий наклон или «падение» для отвода дождевой воды.

  • Стандартная практика включает укладку клиновидных сужающихся полос древесины, известных как «шпильки», вдоль вершины горизонтальных балок.
  • Для единообразия лучше всего попросить поставщика древесины предварительно распилить их (за небольшую плату).
  • Конечно, ничто не может помешать вам разместить стержни под прямым углом, проходя через вершины балок, хотя это потенциально может привести к локализованным слабым местам там, где они немного тонкие.

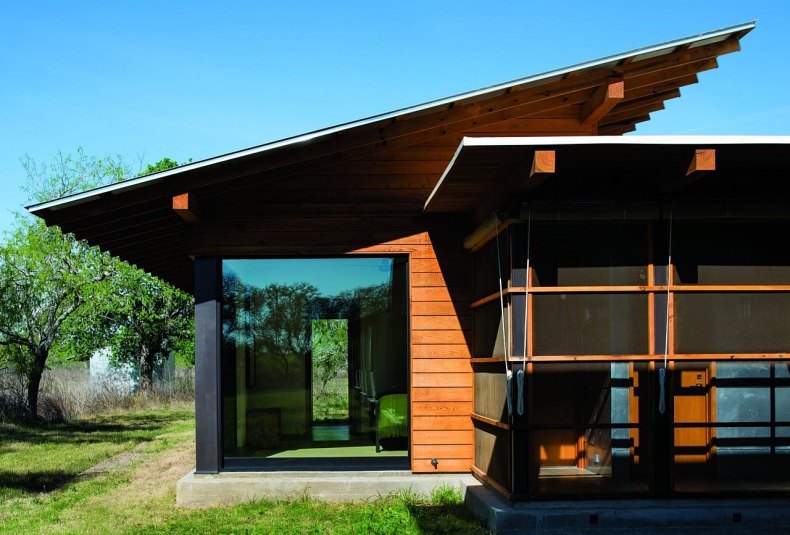

Есть и другие способы достижения подходящего уклона. Вероятно, самый простой способ — сначала расположить балки с требуемым уклоном.

Но это означает, что ваш потолок также будет наклонным, что, возможно, может сделать пристройку немного похожей на отдельную «садовую комнату», которая была прикреплена к дому.

Если у вас достаточно простая прямоугольная пристройка, другой вариант — использовать готовые конические теплоизоляционные плиты со встроенным уклоном, предназначенные для укладки поверх балок.

Установка настила на пристройку плоской крыши

Какой бы метод вы ни выбрали, после того, как каркас будет на месте, следующим этапом будет установка колоды сверху.

  • Традиционно это могут быть доски из мягкой древесины с защитным битумным покрытием. К счастью, некоторые старые плоские крыши использовали панели из ДСП, которые сейчас запрещены из-за их тенденции к разрушению с возрастом и под воздействием влаги.
  • Современные палубы обычно состоят из листов морской фанеры, устойчивой к атмосферным воздействиям и кипячению (WBP) толщиной не менее 18 мм, или плиты из ориентированно-стружечной плиты (OSB) толщиной 18 мм, уложенной поверх балок.
  • Другие материалы, которые вы можете использовать, включают жесткие «древесноволокнистые плиты» (на основе древесины и цемента), железобетон или профилированный металлический настил.
  • Или вы можете выбрать структурные изолированные панели (СИП), которые обеспечивают готовую предварительно изолированную плоскую крышу.

В качестве альтернативы, если вы хотите нарушить условности, этап настила можно вообще пропустить, указав специальные сверхжесткие изоляционные плиты, предназначенные для укладки непосредственно на балки, выполняя комбинированную роль настила и изоляции в одном.

Примером могут служить жесткие теплоизоляционные плиты PIR, облицованные фанерой.

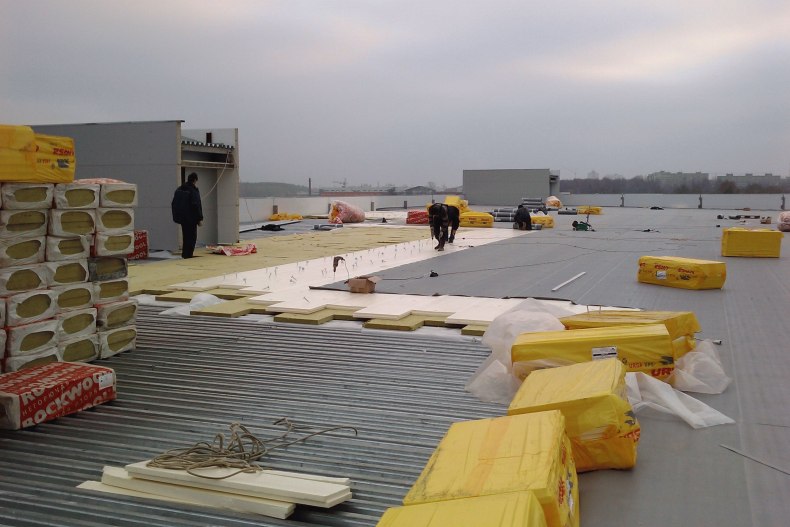

Изоляция пристройки плоской крыши

Традиционно плоские крыши строились с «холодными террасами», где пространства между балками были заполнены изоляцией из минеральной ваты, размещенной над потолком, как на обычном чердаке.

Для этого типа крыши важно обеспечить достаточную вентиляцию, чтобы отвести любую вредную влагу, которая попадает внутрь, поэтому необходим поперечный поток воздуха над изоляционным слоем, обычно через вентиляционные отверстия.

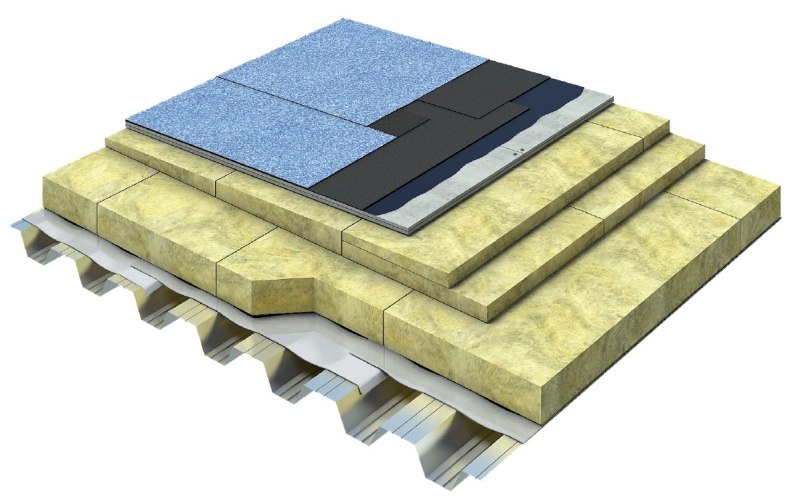

Сегодня большинство плоских крыш построено с «теплыми крышами» (также известными как «теплые крыши», когда изоляция помещается на верхнюю часть кровельного настила), которые проще построить и которые способны обеспечить гораздо лучшую тепловую эффективность.

Конструкция теплой кровли

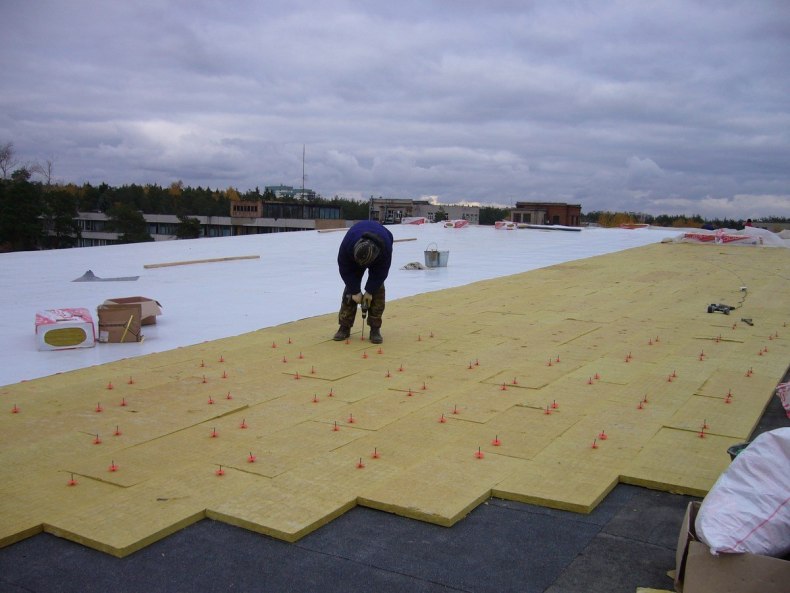

Первым шагом при устройстве теплой кровли является ее герметизация полиэтиленовой пароизоляционной мембраной, размещенной поверх настила.

Это сделано для предотвращения любого риска проникновения влаги из влажного воздуха в помещениях ниже и попадания в деревянную конструкцию. Сверху можно положить изоляцию, например, жесткие плиты PIR (полиизоцианурат) толщиной 100 мм.

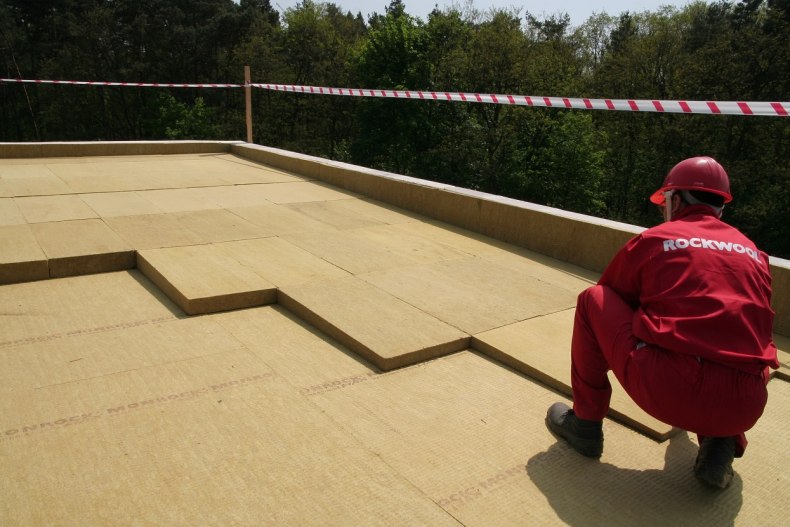

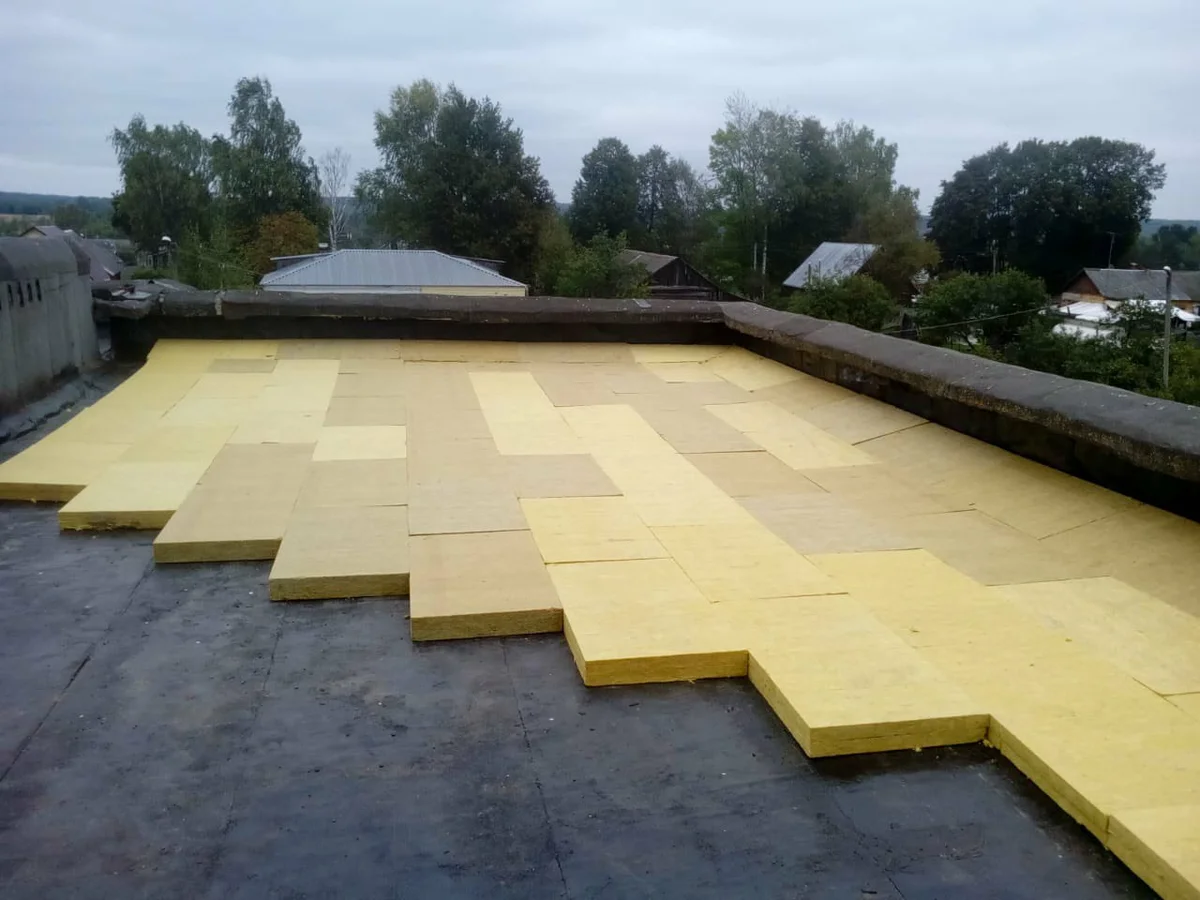

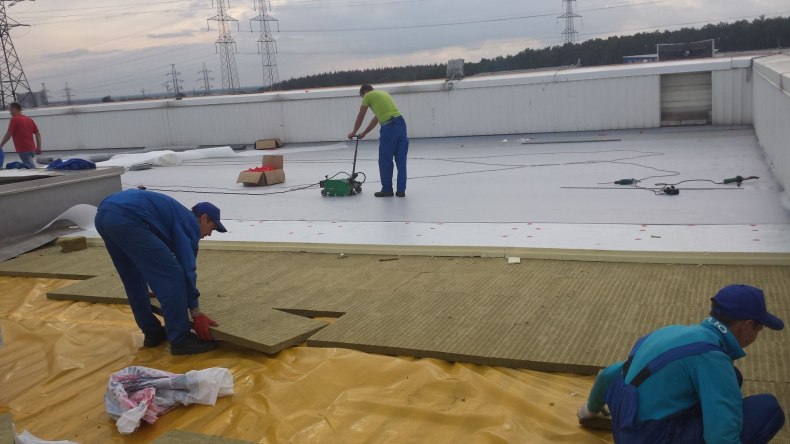

Но существует широкий спектр материалов, способных обеспечить требуемые значения U на плоских крышах, таких как экструдированные полистирольные плиты или сжатое стекловолокно с блокированными краями, предназначенными для повышения герметичности и жесткости конструкции.

Эквивалентные натуральные материалы включают жесткие плиты из древесного волокна или сжатого волокна конопли. Или, как упоминалось ранее, можно использовать специальные предварительно отформованные конические изоляционные плиты для достижения требуемой наклонной поверхности.

  • Одна из загадок с теплыми крышами — как лучше использовать свободное пространство между балками. Как и пустота в полу, это идеальное пространство для прокладки электрических кабелей, встроенного освещения и труб, но в остальном оно в основном пустует.
  • Поэтому, пока он все еще открыт, перед установкой гипсокартонного потолка имеет смысл выровнять нижнюю часть настила дополнительной изоляцией, например, многослойной фольгой.
  • Или вы можете оставить нижние деревянные балки открытыми и установить потолок из гипсокартона немного выше, вместо этого подкладывая между балками. Чтобы соответствовать Строительным нормам, вам потребуется соответствующая противопожарная защита для любых открытых элементов конструкции.

Наконец, перед нанесением поверхностного кровельного покрытия рекомендуется обеспечить прочное основание, обшив изоляцию обшивкой, например, листами фанерного настила толщиной 12 мм или OSB3 толщиной 9 мм. Это, по сути, помещает изоляцию между двумя листами обшивки, как в панели SIP.

Выбор покрытия для пристройки плоской крыши

Оценить относительные достоинства различных кровельных покрытий с точки зрения их стоимости, характеристик и внешнего вида не всегда просто. Но одно можно сказать наверняка — качество изготовления и детализация являются ключом к долговечности.

И чем более недоступна крыша, тем важнее указать прочное, долговечное покрытие с гарантией, потому что каждый раз, когда потребуется повторное покрытие в будущем, это повлечет за собой значительные затраты на строительные леса и рабочую силу.

Таким образом, экономия денег с использованием материалов со сроком службы менее 25 лет в таких областях, как мансардные окна, вероятно, будет большой ложной экономией.

Покрытия для пристройки плоской крыши

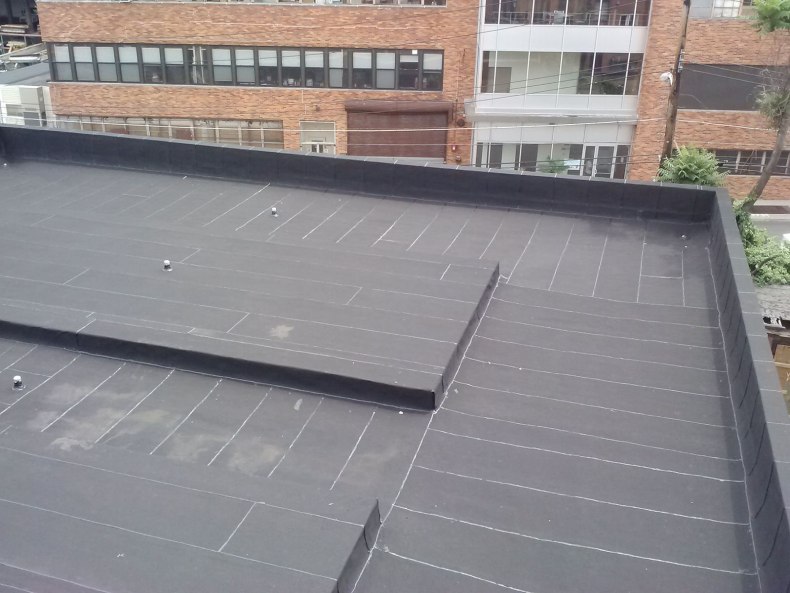

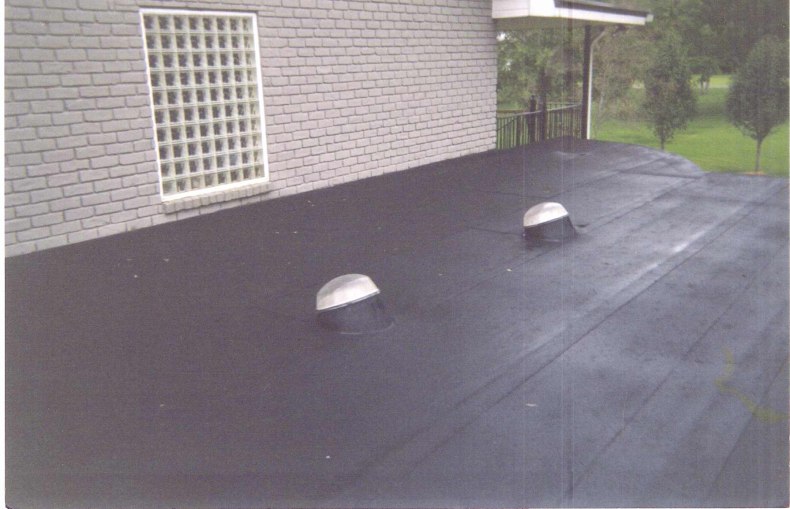

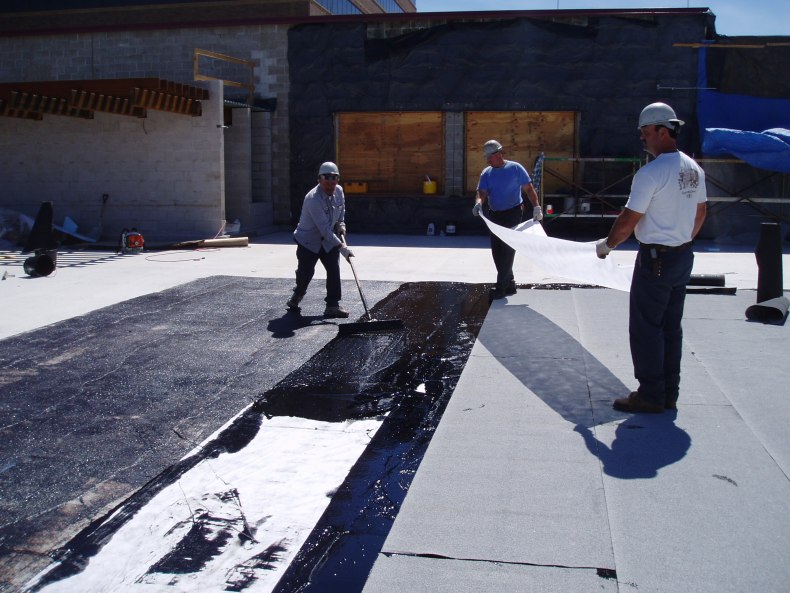

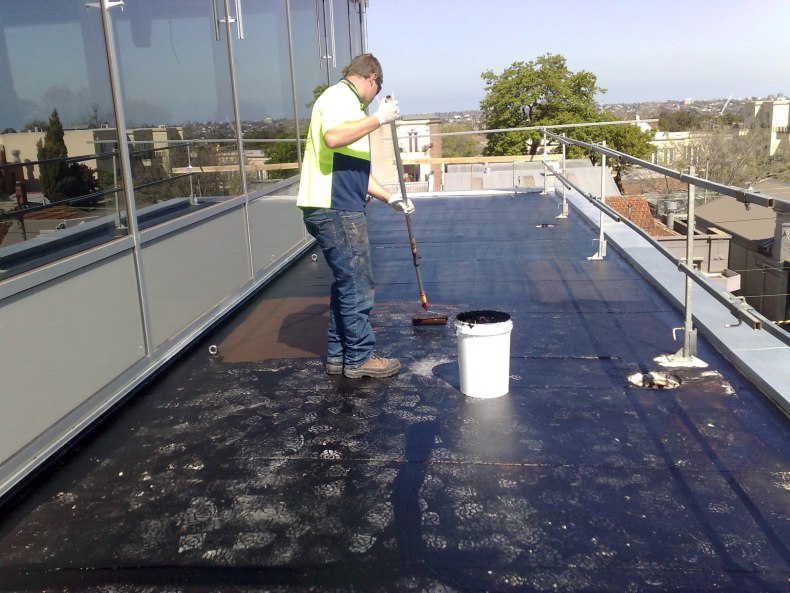

Фетровая плоская крыша с факелом. Современные войлочные системы являются большим усовершенствованием печально известных тонких битумных войлоков прошлого, которые склеивались жидким битумом.

  • Эти современные войлоки укладываются с помощью большой паяльной лампы, которая нагревает нижнюю часть войлока, расплавляя его на конструкции крыши внизу (желательно убедиться, что подрядчики полностью застрахованы от работ, связанных с пламенем!).
  • При нанесении слоями профессиональные установщики обычно используют более прочные трехслойные войлоки, содержащие цельный битум.
  • Войлок с факелом по-прежнему является одним из наименее дорогих покрытий, а его горячее нанесение означает, что его легче формировать вокруг отверстий и углов. Популярные цвета включают зеленый, коричневый, серый и фиолетовый.

Срок службы 20 лет и более должен быть достижим при профессиональном применении и хорошем обслуживании.

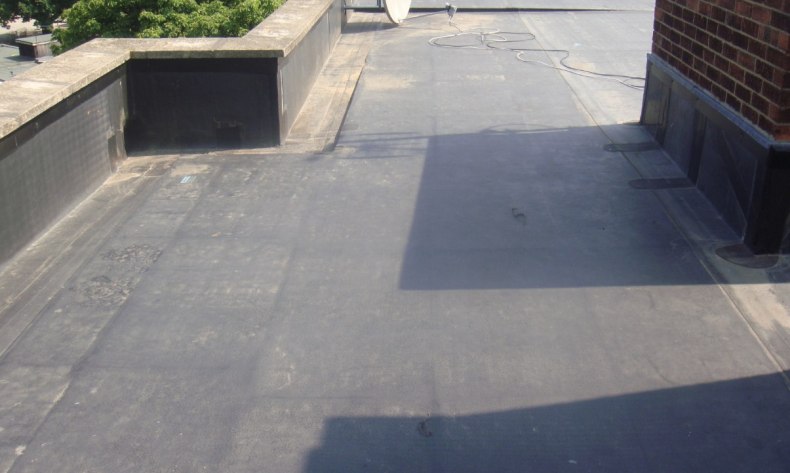

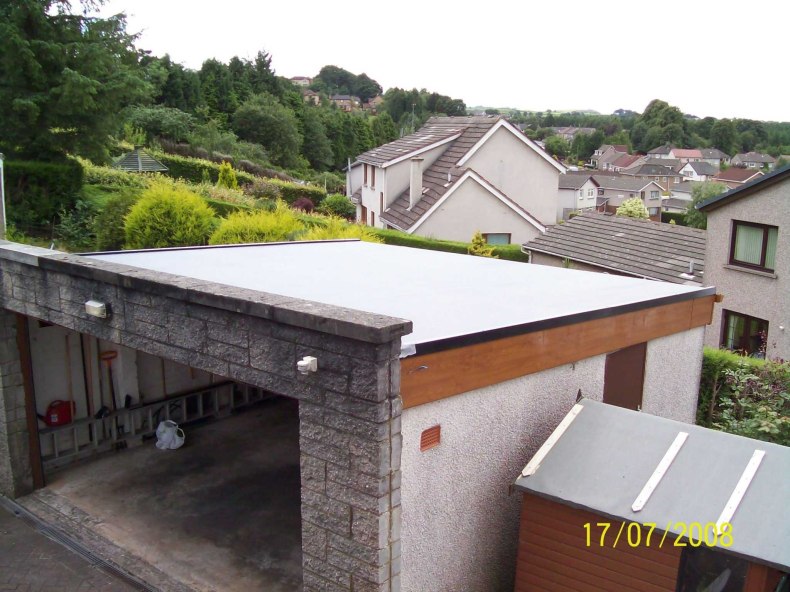

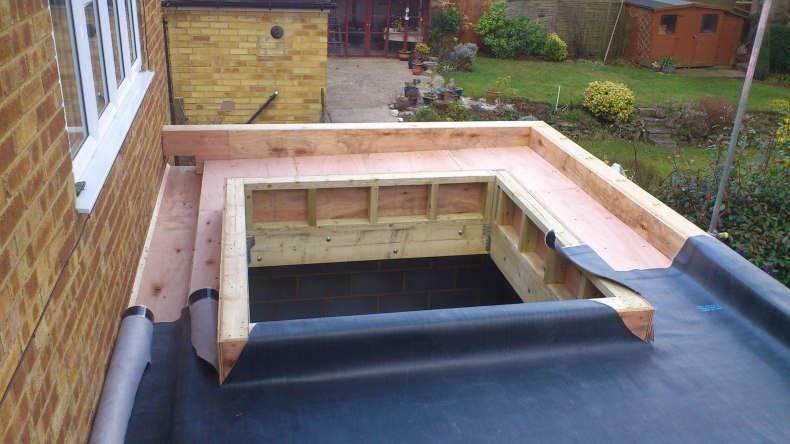

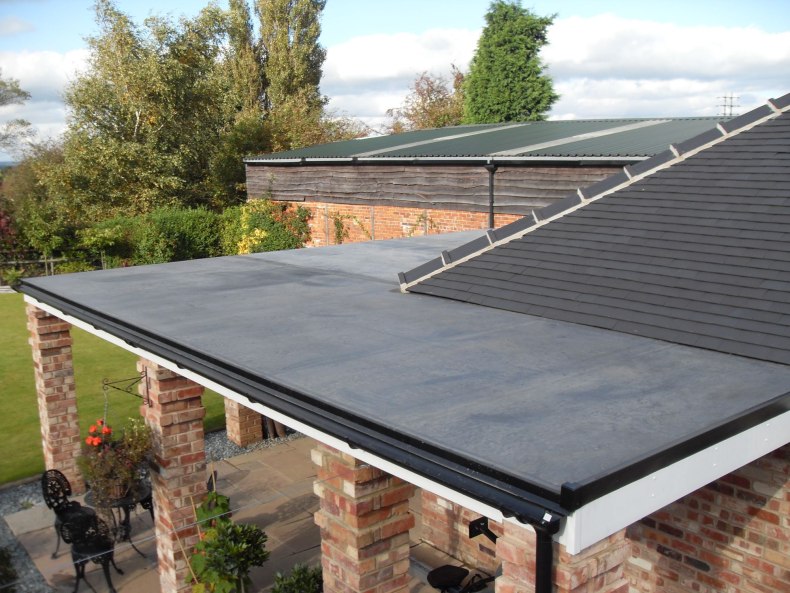

Прорезиненная кровля EPDM

Широко используемый и простой в установке, искусственный каучук на основе этиленпропилендиенового мономера (EPDM) поставляется в рулонах, нарезанных по размеру, с их собственными системами гидроизоляции.

Обычно его можно установить в виде единого бесшовного слоя без стыков, поэтому он не должен иметь утечек.

  • Обычно он приклеивается к основанию с помощью клея и, если все сделано правильно, может прослужить от 30 до 50 лет.
  • Материал легкий, достаточно эластичный и очень прочный. Затраты обычно примерно на 25% выше, чем на качественную фетровую крышу.

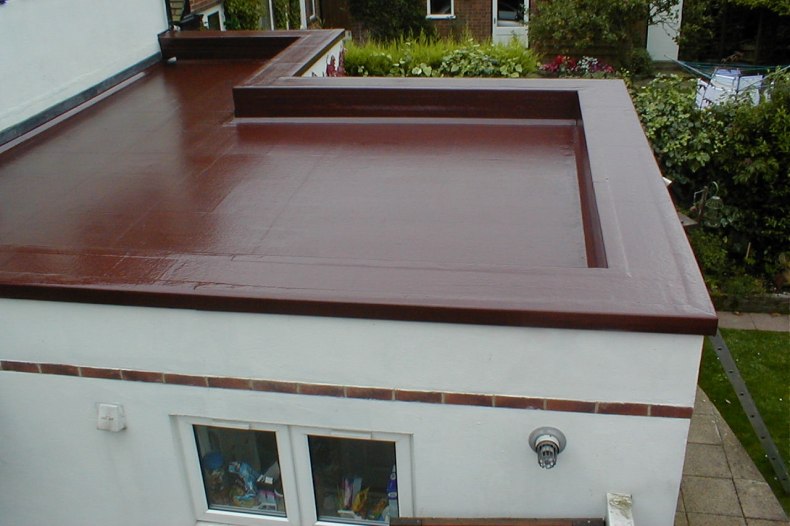

Стеклопластик, армированный стекловолокном (GRP)

Стеклопластик состоит из жидкой полиэфирной смолы, нанесенной на большие маты из стекловолокна для образования прочного ламината.

  • Материал легкий, прочный, без швов и легко формуется, что делает его подходящим для уплотнения сложных форм.
  • Он имеет разумный внешний вид, широкий выбор цветов, но стоит относительно дорого.

Большинство гарантий на крышу из стекловолокна составляет от 20 до 25 лет.

Другие однослойные мембраны

«Однослойный» означает любое кровельное покрытие, нанесенное в один слой. Наряду с листовой резиной и стекловолокном, наиболее распространенными материалами являются ПВХ, наиболее известным брендом является Sarnafil.

Их преимущество в том, что они легкие, гибкие, устойчивые к ультрафиолетовому излучению с ожидаемым сроком службы от 30 до 50 лет, но являются относительно дорогим типом покрытия, устанавливаемым утвержденными установщиками.

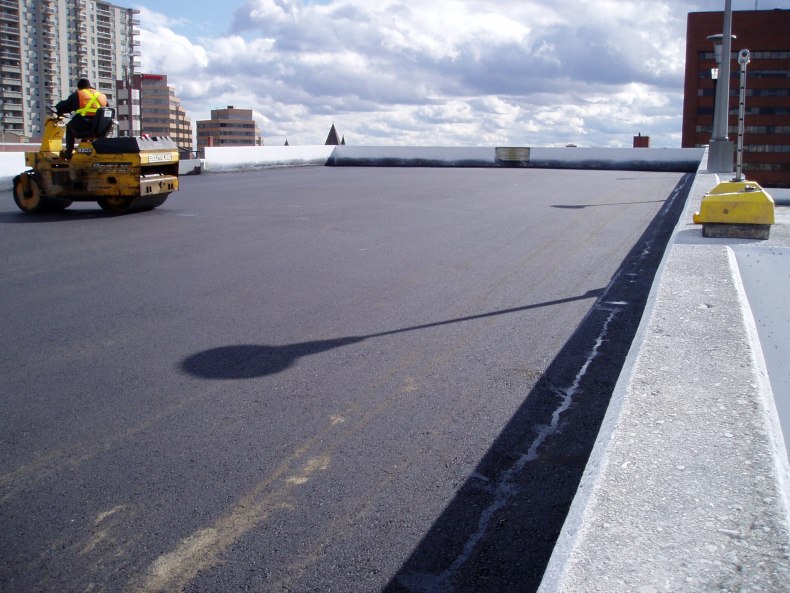

Мастика Асфальт

Одно из самых прочных и долговечных покрытий, асфальт широко используется там, где проходят террасы плоских крыш, часто укладывается в качестве основного слоя под тротуарную плитку.

  • Горячий асфальт можно укладывать на жесткие конструкции, такие как бетон, дерево и металл, а также обрабатывать такие детали, как изгибы, бортики и потолочные светильники.
  • Но асфальт относительно тяжелый, что сказывается на несущей конструкции, и стоит примерно на 30% дороже, чем качественная фетровая крыша.

Долговечность битумных покрытий в последние годы улучшилась, заявленный срок службы составляет до 50 лет.

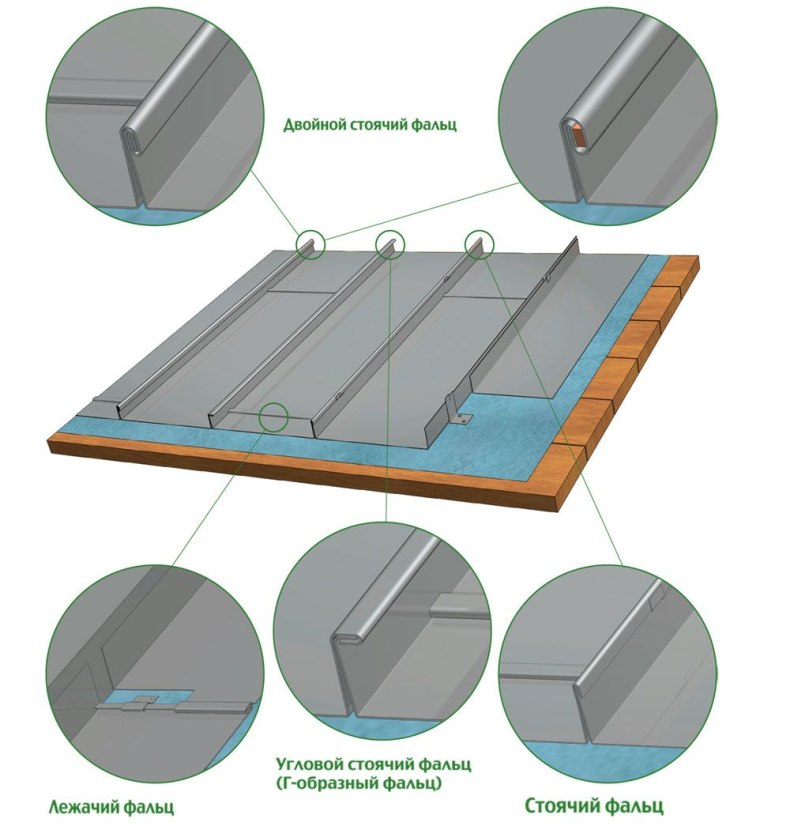

Листовой металл

Облицовка плоских или пологих кровель металлами, такими как свинец, цинк или медь, традиционно была наиболее прочной, но сравнительно дорогой формой защиты. Металлические листы укладываются секциями с деформационными швами между ними.

Одно из недавних нововведений — это соединяющиеся панели из нержавеющей стали, покрытые наподобие цинка или свинца, или разработанные для имитации внешнего вида плитки.

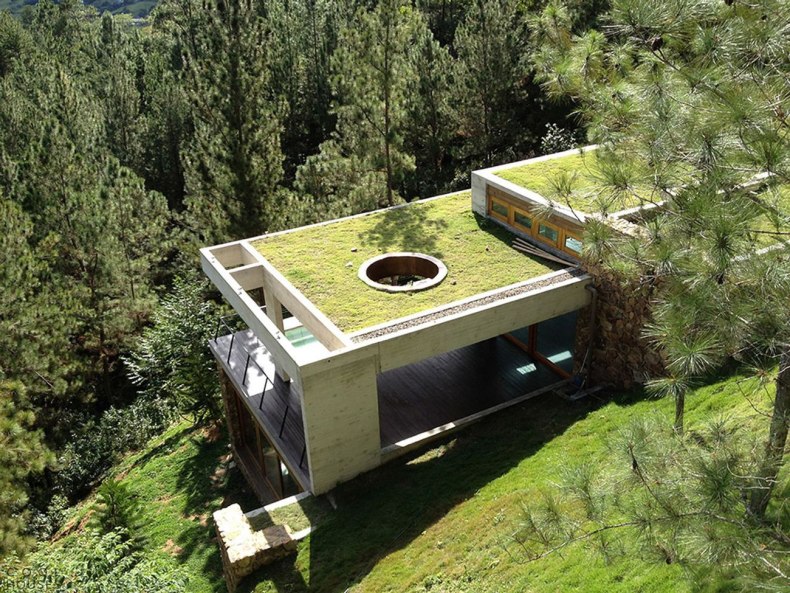

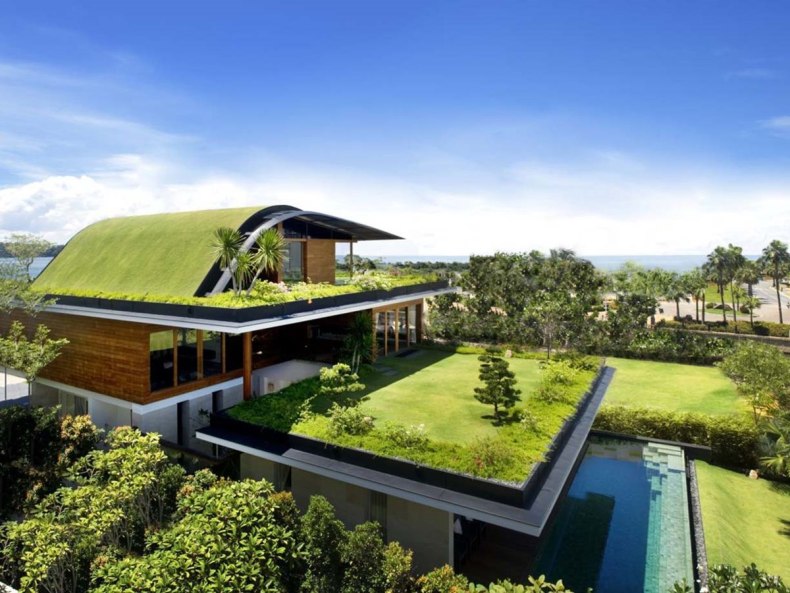

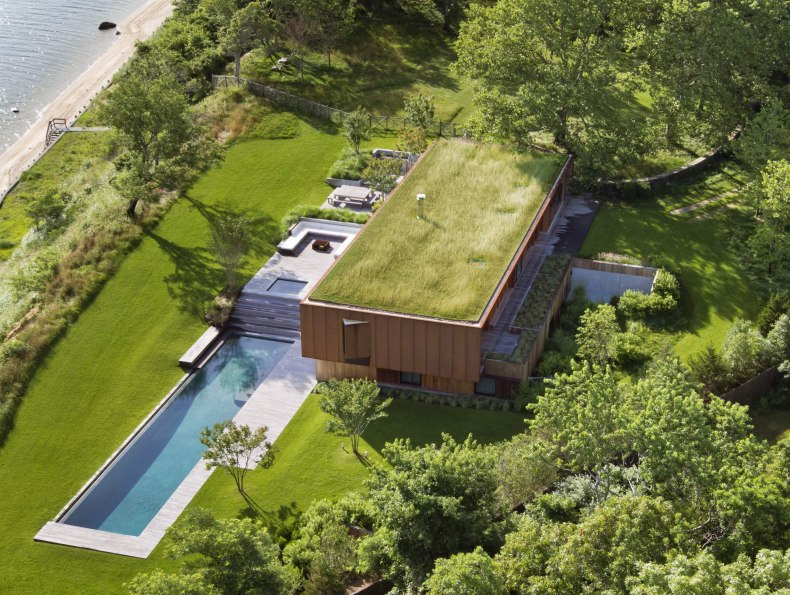

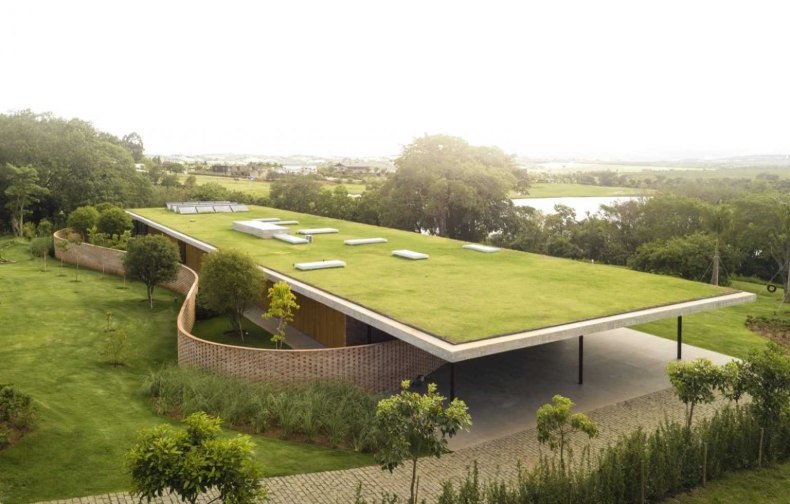

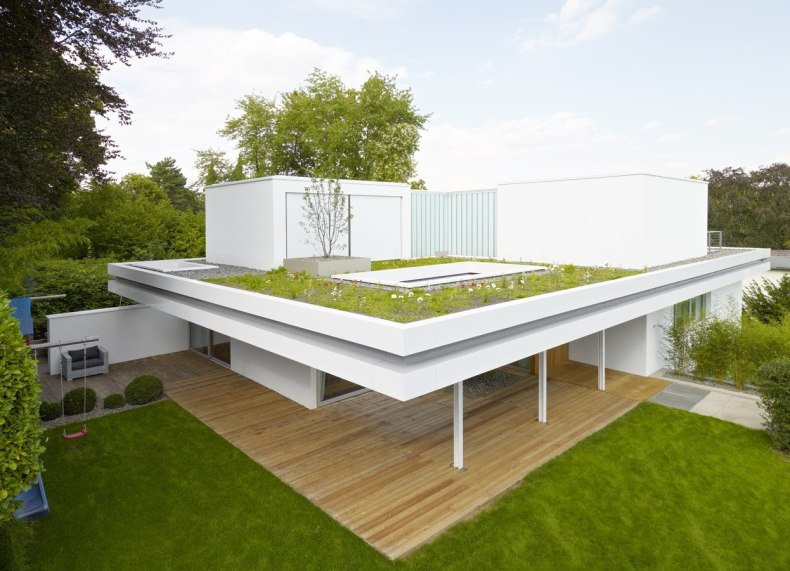

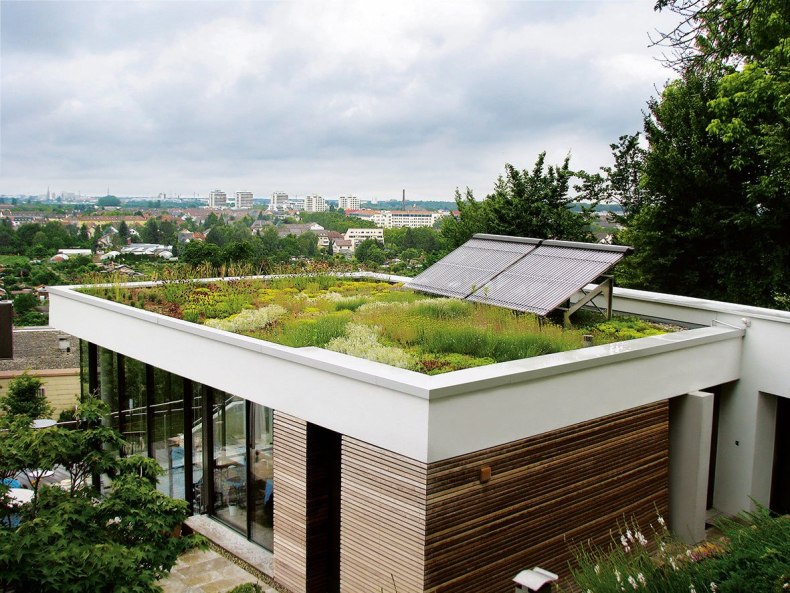

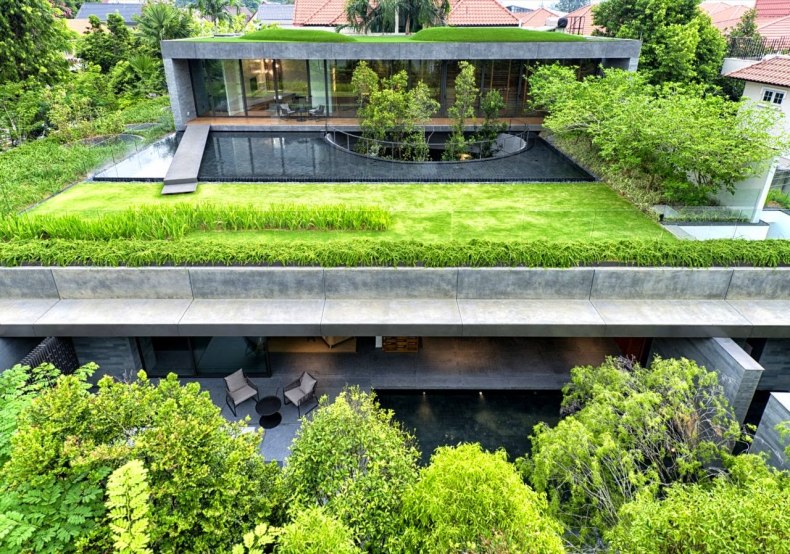

Зеленые плоские крыши

Зеленые крыши редко встречаются на пристройках из-за их стоимости и сложности, но включение трав, очитков и мхов может сделать восхитительную особенность.

  • Им требуется корневой барьер, чтобы растения не взаимодействовали с находящейся под ними гидроизоляцией, и дренажный слой для удержания воды.
  • Наряду с необходимостью более прочных настилов и специальной кромки, чтобы предотвратить утечку растительности, это делает зеленую крышу отличным, но дорогим вариантом.

Лайфхаки от мастера

При всех типах надстроек плоских крыш правильная детализация стыков имеет важное значение для предотвращения проникновения воды и обеспечения долговечности.

  • Большинство типов кровельных покрытий необходимо проектировать так, чтобы избегать острых углов в местах соединения настила с прилегающими стенами, и занимать стену не менее 150 мм, чтобы образовать «выступ» над поверхностью крыши.
  • Хорошей практикой является установка свинцовых плит на стыках и прикрытие бортов для обеспечения водонепроницаемости стыков на стенах и перекрестках.
  • Кроме того, там, где новые удлинители примыкают к существующим стенкам полости, в стене должен быть установлен лоток для полости, чтобы задерживать и отводить любую влагу внутри полости.

И последнее, но не менее важное: Важно обратить внимание на водосточные желоба. Чтобы дождевая вода направлялась к желобам, стороны поверхности крыши, параллельные направлению потока (т.е. не выше желоба), должны иметь небольшие выступы по краям.

На более крупных крышах иногда есть внутренние выпускные отверстия, но их лучше избегать, потому что высока вероятность того, что пренебрежение со временем приведет к проблемам с влажностью, даже если они правильно оснащены защитными ограждениями.

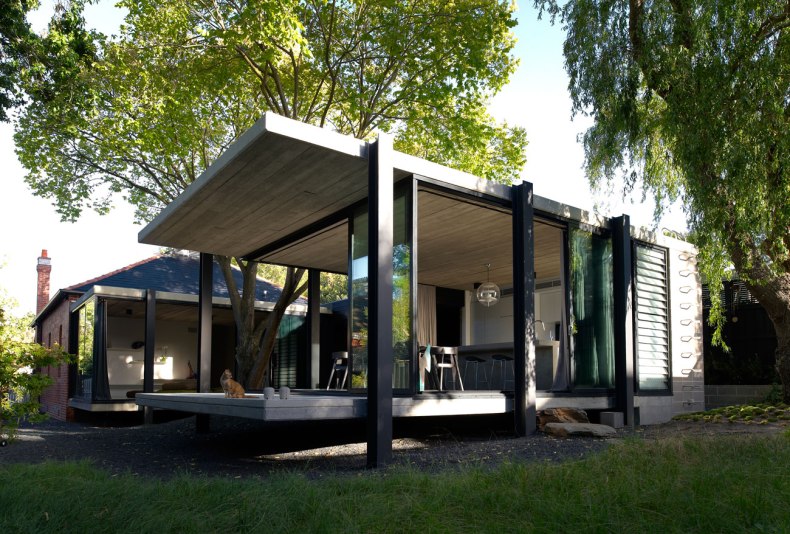

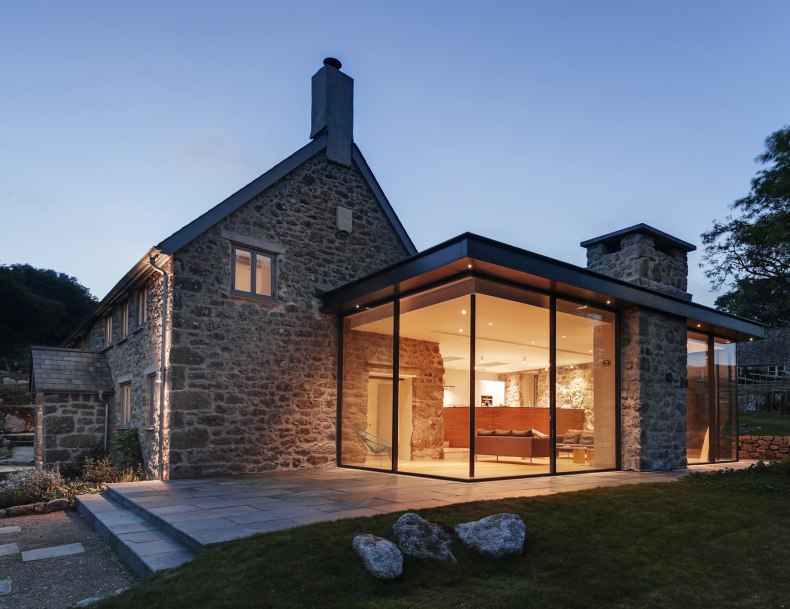

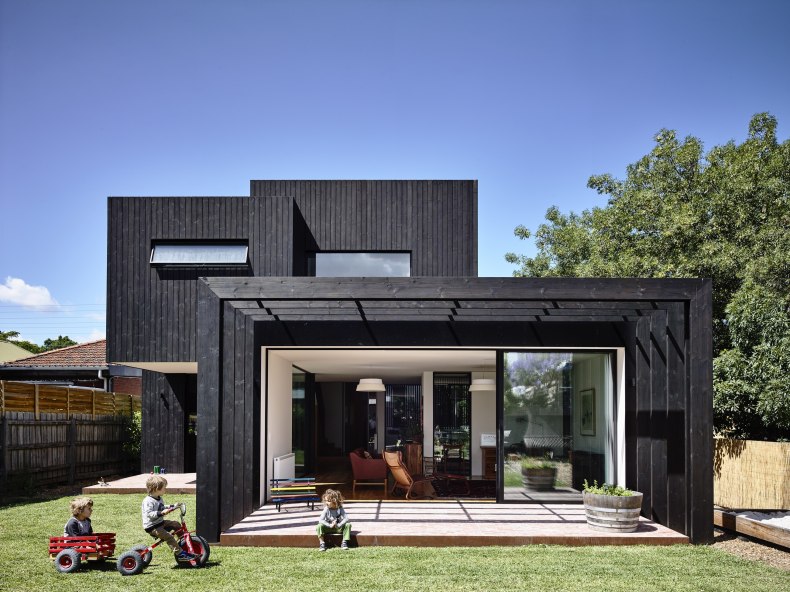

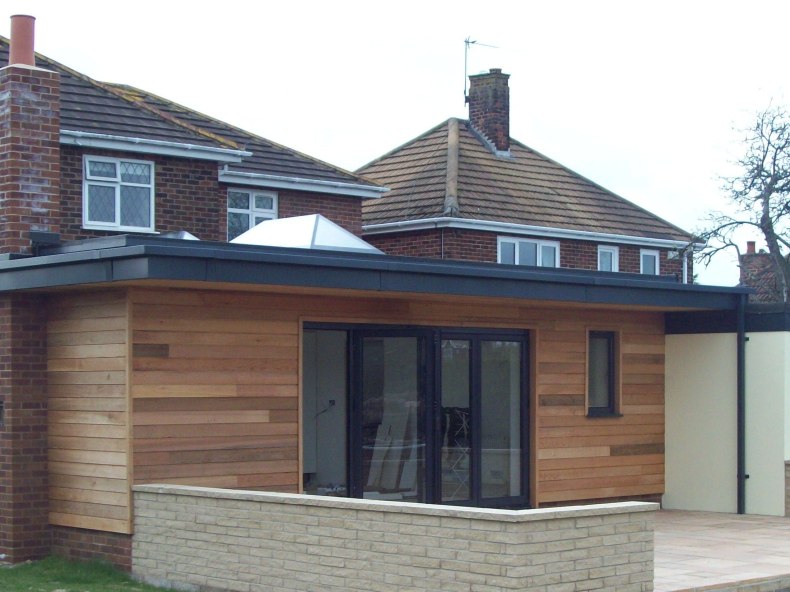

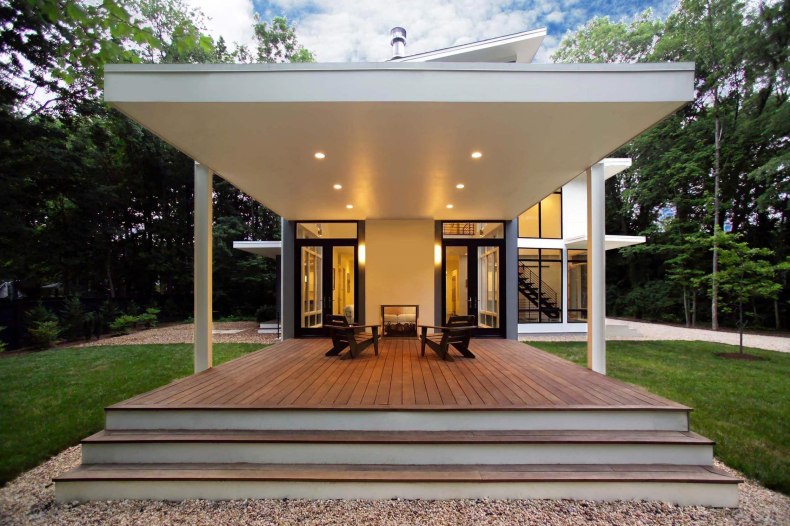

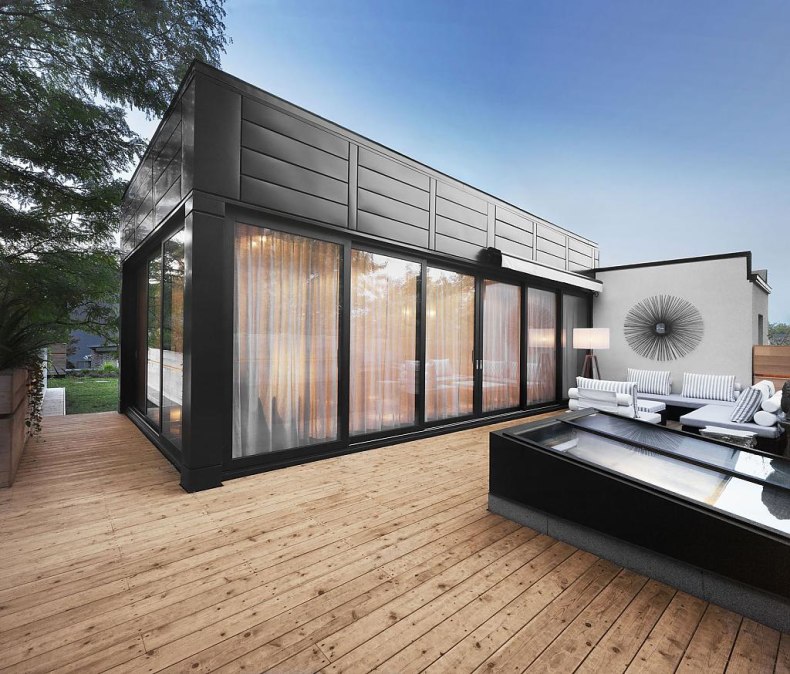

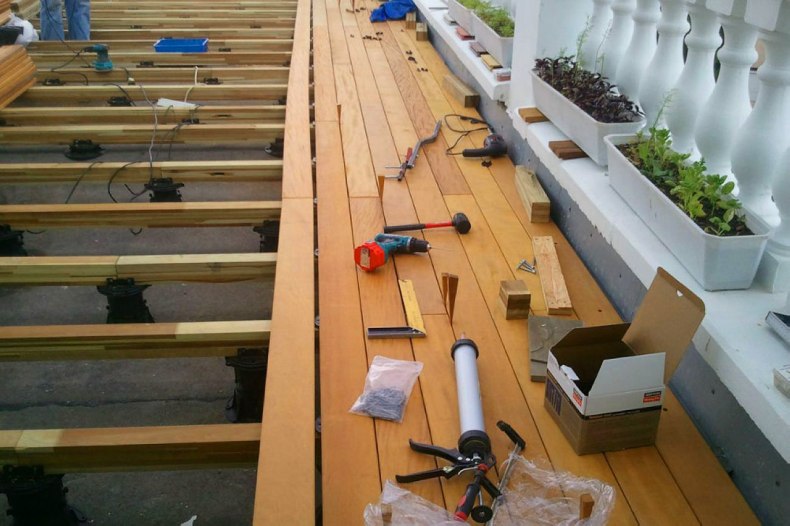

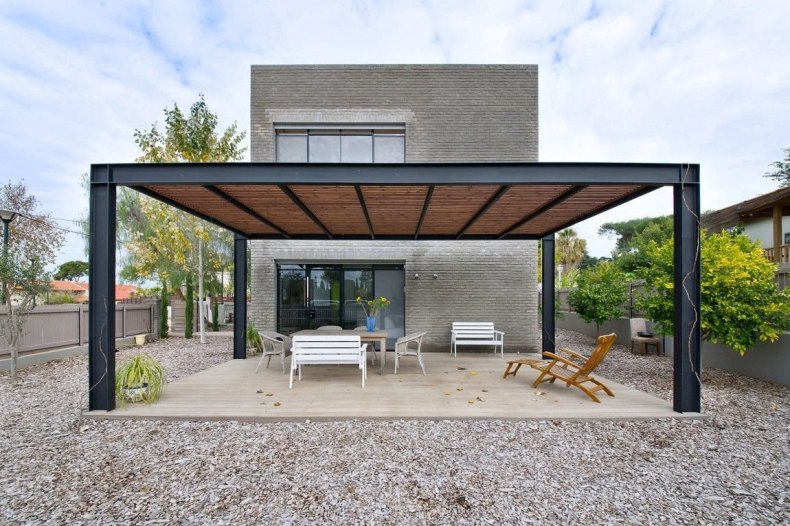

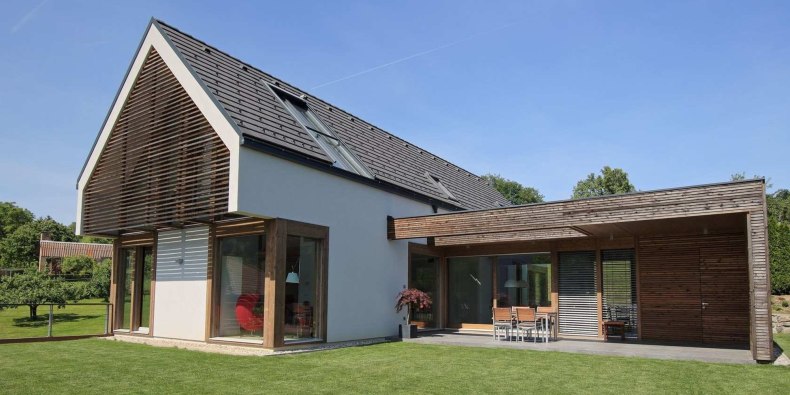

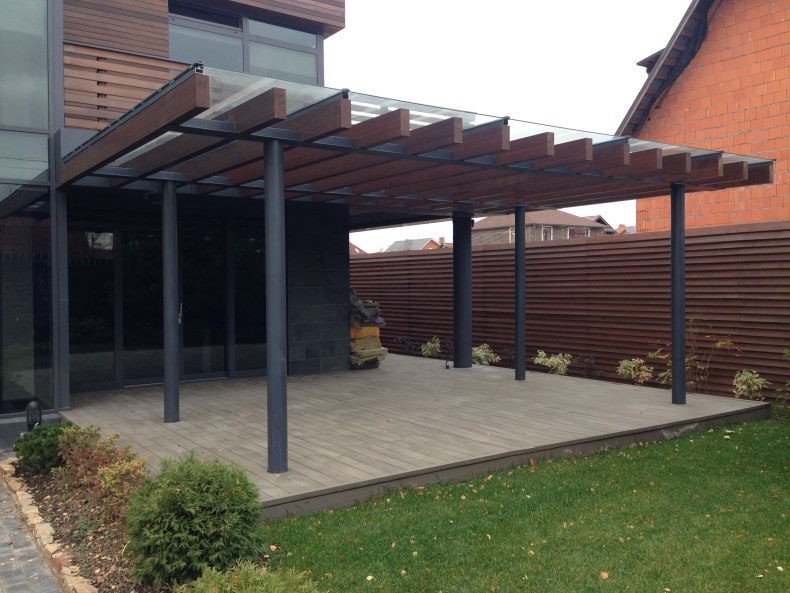

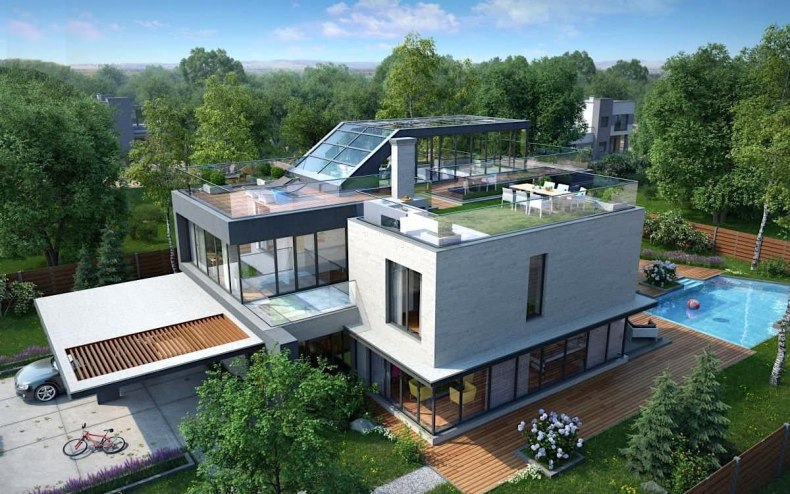

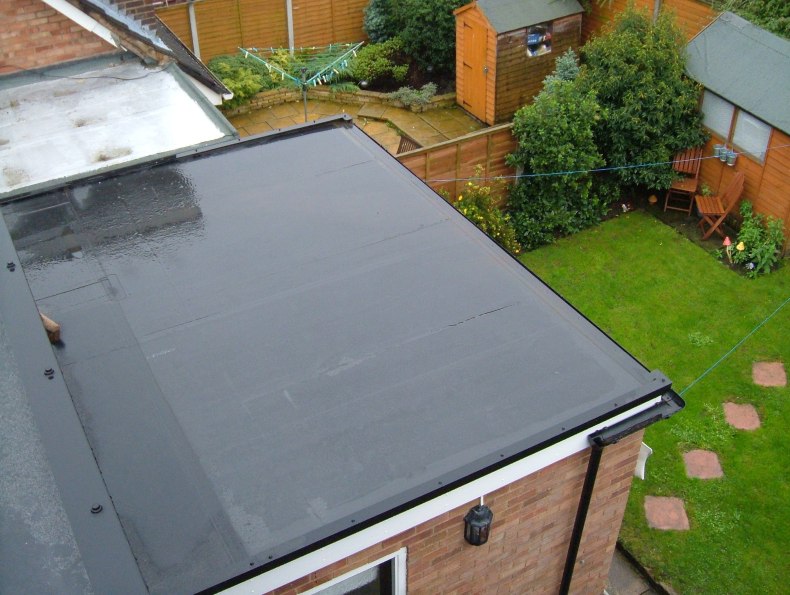

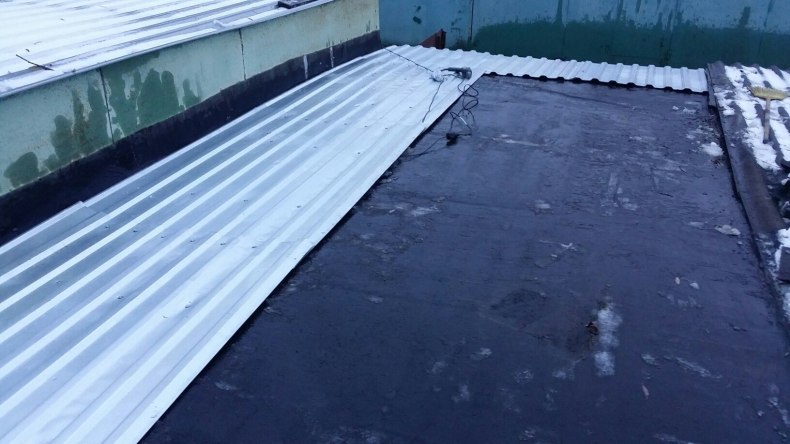

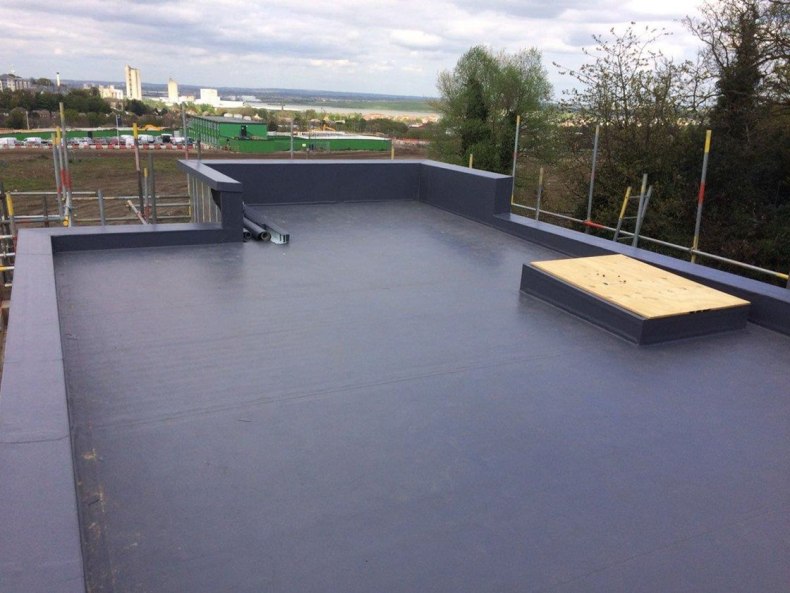

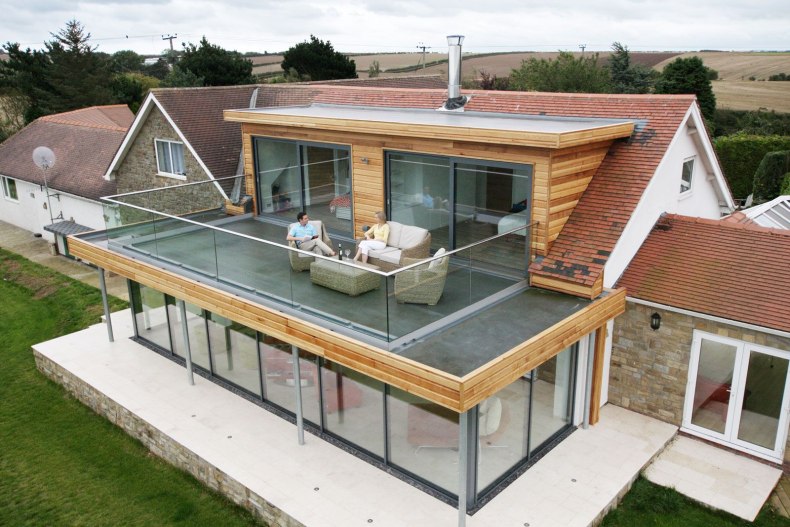

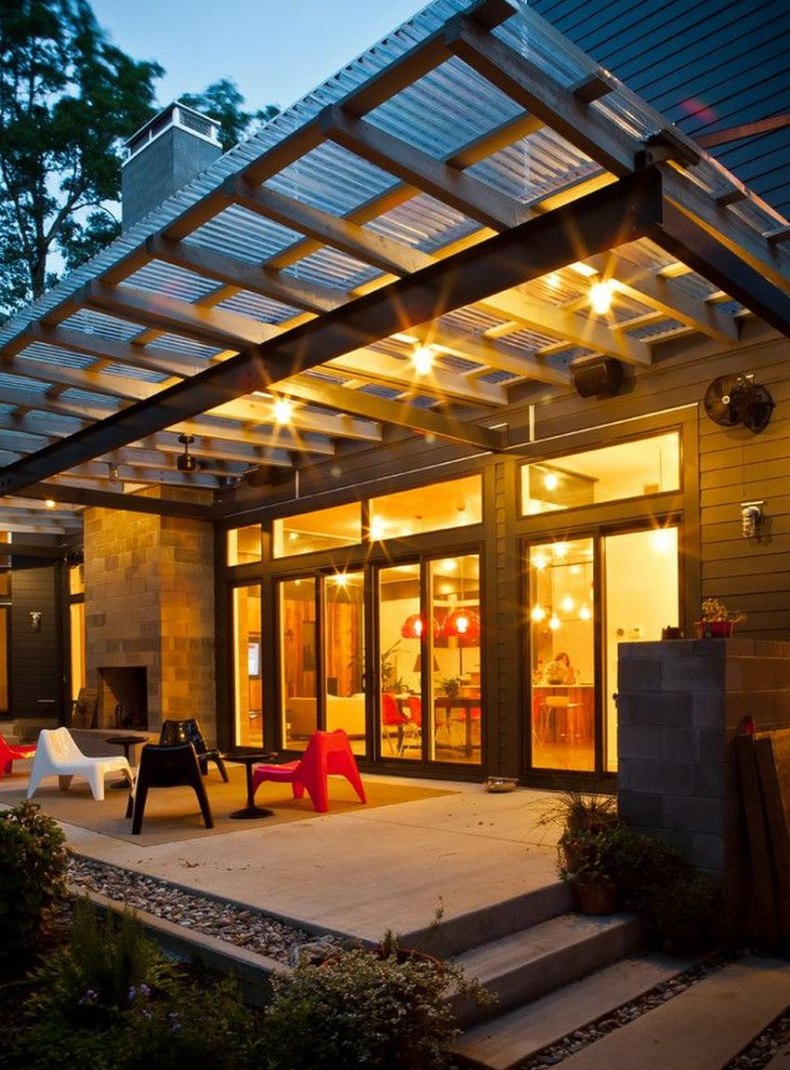

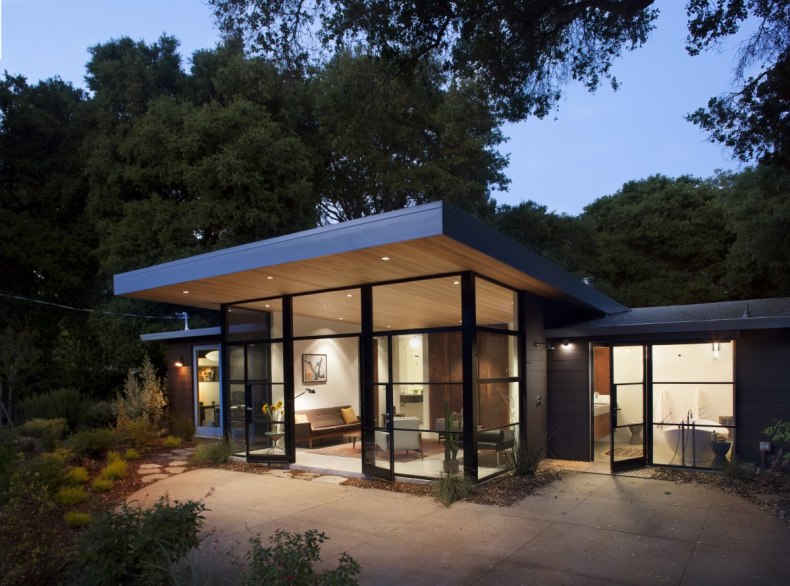

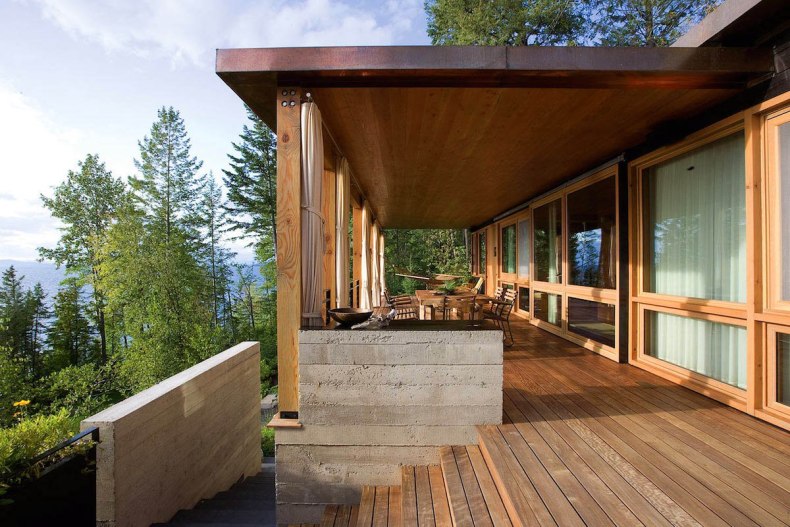

Фото плоской крыши по деревянным балкам
