Что такое крыша конверт — типы, конструктивные особенности и все правила сборки, пошаговая инструкция по возведению крыши

Крыши конверты используются уже достаточно давно, однако, широкое распространения они получили именно в последние годы. Преимущественно данные конструкции выбирают владельцы частных домов, так как такая крыша выглядит наиболее привлекательно.

Далее будет представлены особенности конструкции, а также разбор основных разновидностей крыш конвертов.

Особенности крыши конверт

Свое название крыши получили только из-за того, что при взгляде на них сверху, их форма конструкция визуально напоминает конверт. С ходом времени конструкции и внешний вид таких крыш немного изменился, но название осталось тем же.

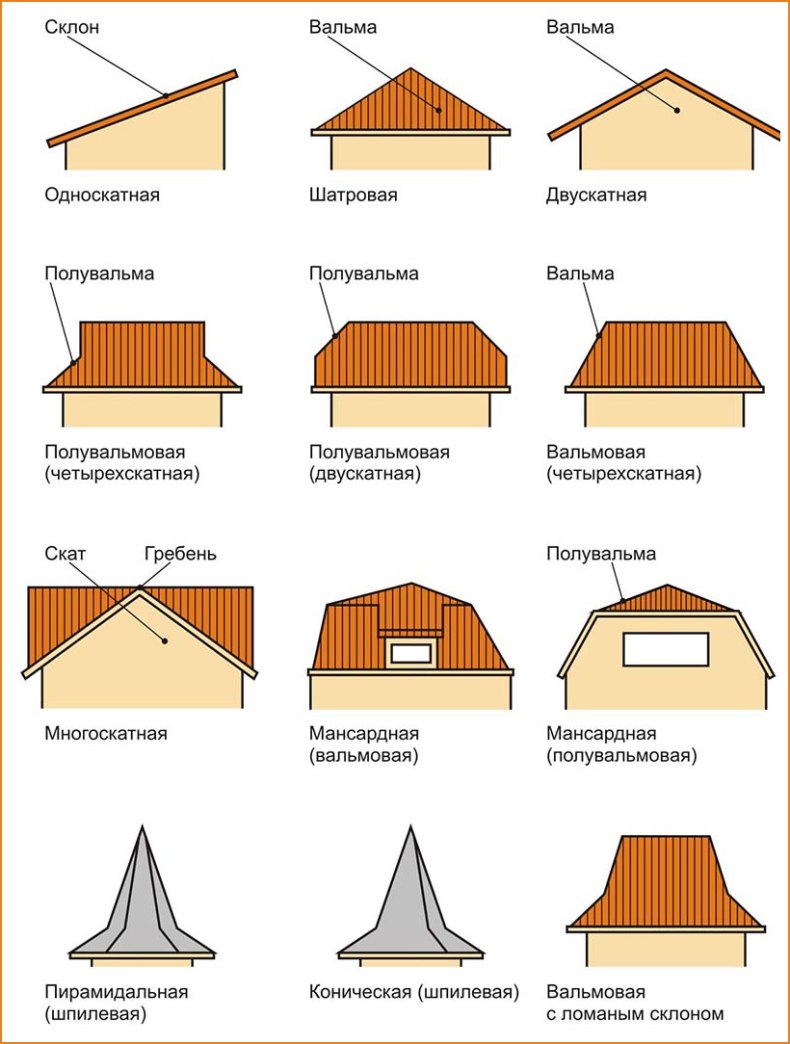

Выделяют две основные разновидности крыш.

  • Вальмовые. Крыша состоит из четырех скатов, где два из них выполнены в форме равнобедренных треугольников, а другие две — в форме трапеций.
  • Шатровые. В данном случае все четыре ската представлены четырьмя треугольниками. Как понятно из названия, визуально они напоминают шатер.

Вариант крыши определяется исходя из формы постройки, для квадратных домов выбирают шатровый вариант, а для прямоугольных — вальмовый. Также к отличиям можно отнести то, что в вальмовых крышах предусмотрен коньковый прогон, чего нет в шатровых.

Однако, не стоит заранее делать вывод о том, что шатровые проще в монтаже и обойдутся дешевле, здесь все наоборот. Это связано с достаточно сложным процессом расчета шатровых конструкций.

Преимущества крыши конверт

Основные достоинства крыш:

  • Образуют под собой большую полезную площадь, которую можно использовать в жилых или складских целях;
  • Конструкция не предусматривает наличие фронтов, которые являются слабыми местами любой крыши из-за влияния осадков и ветров;
  • Достаточно большой уклон обеспечивает эффективный уход воды;
  • Уклоны не позволяют долго скапливаться снегу, что существенно снижает нагрузку на всю конструкцию зимой;
  • Защищают стены постройки от осадков;
  • Подкровельное пространство будет обогреваться равномерно;
  • Имеют отличный внешний вид.

Конструкция крыши конверт

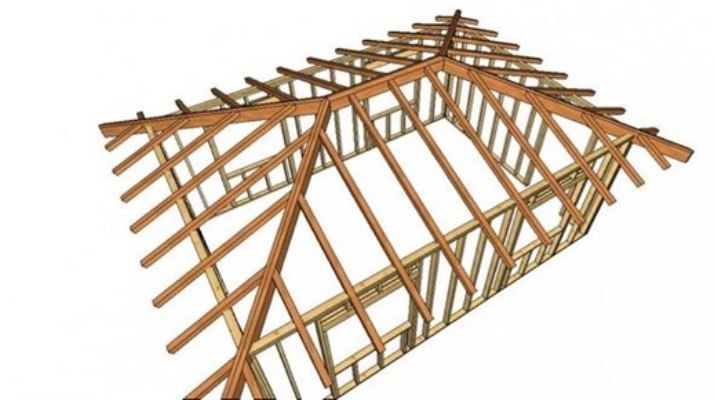

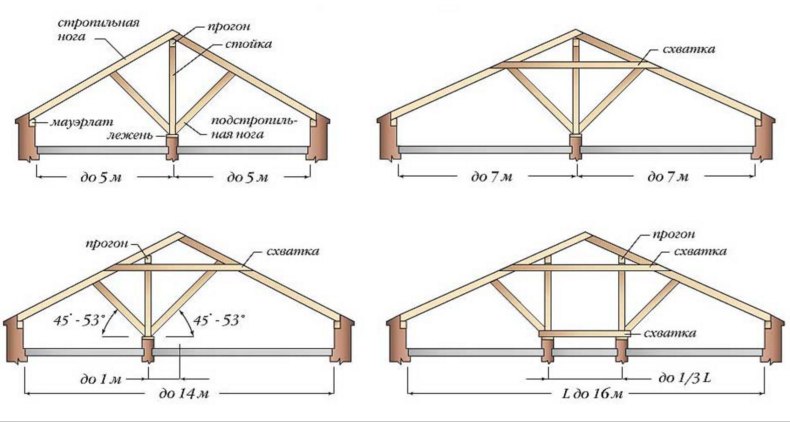

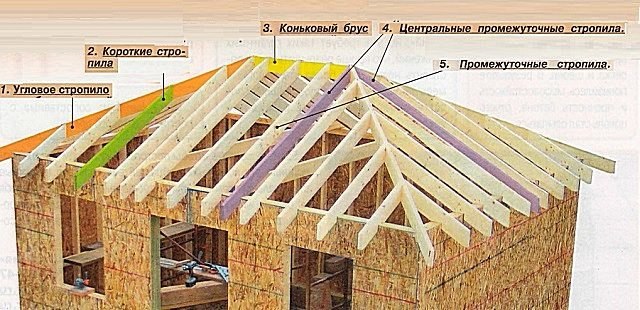

Вальмовая крыша состоит из следующих элементов:

  • Мауэрлат (специальный брус, который располагается по периметру постройки, служащий опорой для ног);
  • Коньковый прогон (верхняя опора для ног);
  • Накосные стропила (формируют ребра скатов);
  • Стропильные ноги;
  • Стропила — нарожники.

Также дополнительно в состав крыши могут входить и прочие элементы, например, лежень-брус, опорные стойки, шпренгель-брус, укосины и так далее. Дополнительные элементы направлены на придание конструкции большей устойчивости.

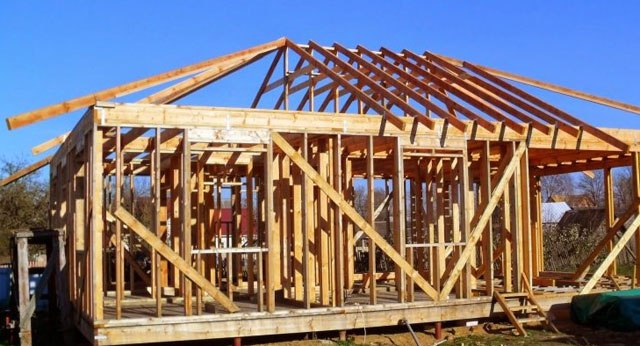

Монтаж крыши конверт

Весь процесс можно условно поделить на несколько основных этапов.

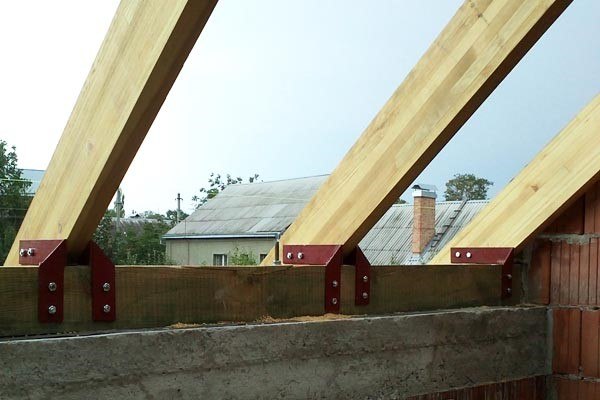

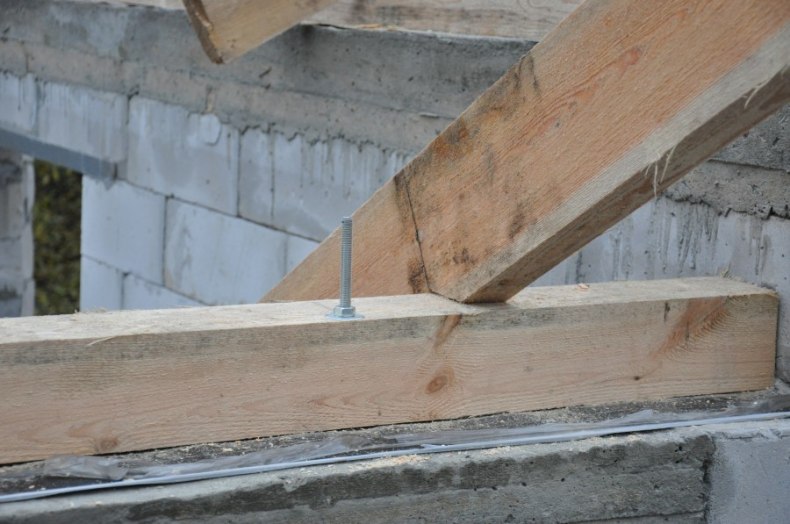

  • По периметру располагают мауэрлат, он фиксируется к стенам постройки, вариант крепежа подбирается исходя из материала стен.
  • Если перекрытие выполнено не балкой или плитой, то необходимо уложить лежень, он укладывается на внутреннюю несущую стену или на перекрытие.
  • К лежню прикрепляют опорные стойки для конькового прогона.
  • К стойкам закрепляется коньковый брус.
  • Выполняется монтаж накосных стропильных ног.
  • В конце монтируются наробжники и рядовые стропила.

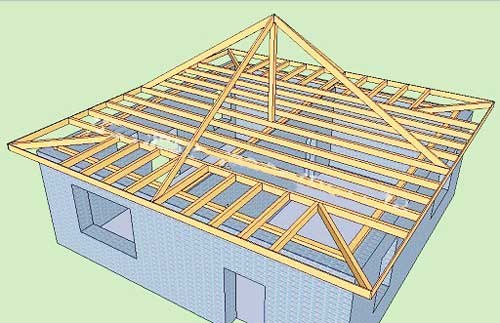

Конструкция шатровой крыши

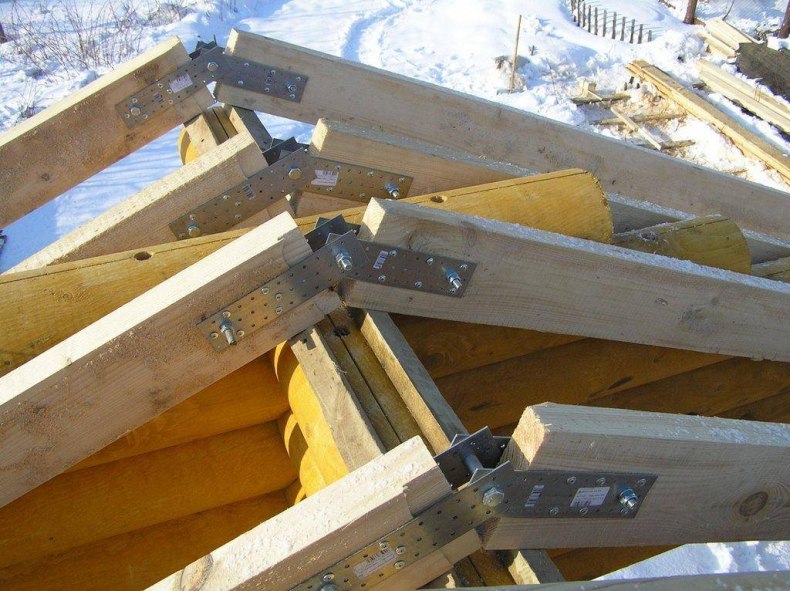

Вместо конькового прогона в данной конструкции предусмотрен коньковый узел, куда и упираются верхними частями стропильные ноги. Ноги представлены двумя разновидностями, они представлены нарожниками и четырьмя накосными ногами.

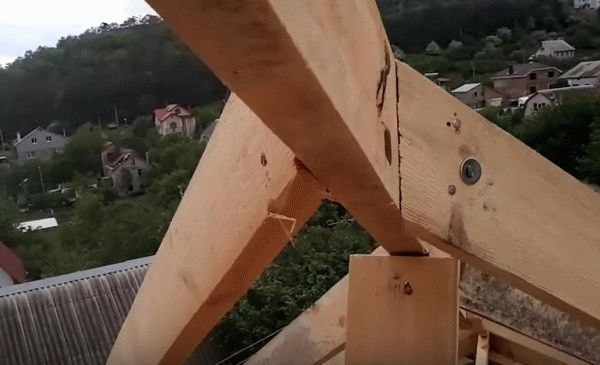

Самым сложным элементом считается коньковый узел. Существует несколько вариантов монтажа конькового узла, некоторые из них предусматривают наличие столба-опоры, а некоторые выполняются без него.

Варианты без столба актуальны для небольших строений, как правило, это различные беседки или хозяйственные постройки. Вариант со столбом используют при строении крупных построек, обычно это жилые дома.

Конструкцию крыши можно разделить на три основных составляющих:

  • Мауэрлат;
  • Опорный брус;
  • Стропильная система.

Сборка шатровой крыши

Монтаж шатрового варианта имеет много общего с монтажом вальмовой крыши. Отличается только верхняя ее часть, где монтаж конькового узла требует особенного внимания.

  • Опорная стойка может быть выполнена из некоторого количества отдельных брусов, тогда каждая стропильная нога будет упираться в отдельный брус.
  • Возведение такой крыши сложнее, чем вальмовой, так как здесь требуются тщательные расчеты размеров для каждого элемента с учетом его назначения и несущей способности.

В случае работы с крупногабаритной крышей, вне зависимости от назначения постройки, важно установить опорную стойку, а также грамотно рассчитать количество брусов в ней, чтобы они могли обеспечить достаточную устойчивость всей конструкции.

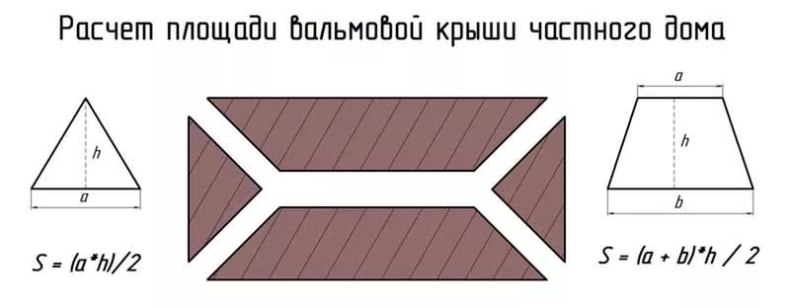

Расчет конструкций

Этот этап для крыш конвертов является существенно сложнее аналогичного процесса для других вариантов кровли. Но все же многие люди не боятся и выбирают именно эти крыши из-за большого количества достоинств.

Многие дома строятся по некоторым типовым размерам, соответственно, не составит труда отыскать в сети уже готовый проект с указанием всех размеров, которые будут удовлетворять габаритам постройки.

  • Если же готового подходящего проекта найти не получилось, то придется рассчитывать крышу самостоятельно, важно понимать, что данный процесс требует наличия специфических знаний и опыта, поэтому разумнее доверить его опытному специалисту.
  • Одних зданий в строительной сфере будет мало, также необходимо отлично ориентироваться в области тригонометрии, так как для большей части расчетов будут использоваться тригонометрические функции.
  • На бумаге рисуется дом и его будущая кровля, рассчитываются все размеры, а также сечения всех элементов, для чего потребуется учесть все факторы, которые будут влиять на устойчивость, например, ветер и снеговая нагрузка.

Данные по нагрузкам можно отыскать в интернете, они предоставлены для каждого конкретного региона, найти их очень просто, но важно их правильно использовать, так как даже небольшая неточность может привести к неприятным последствиям.

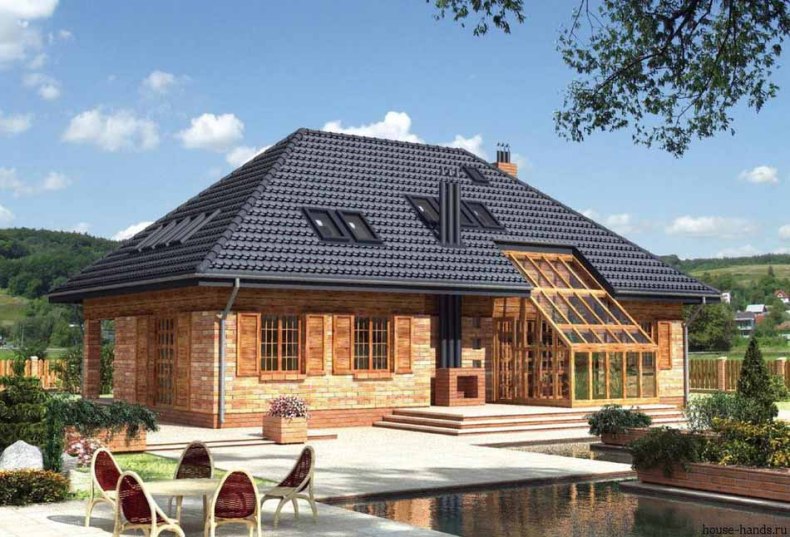

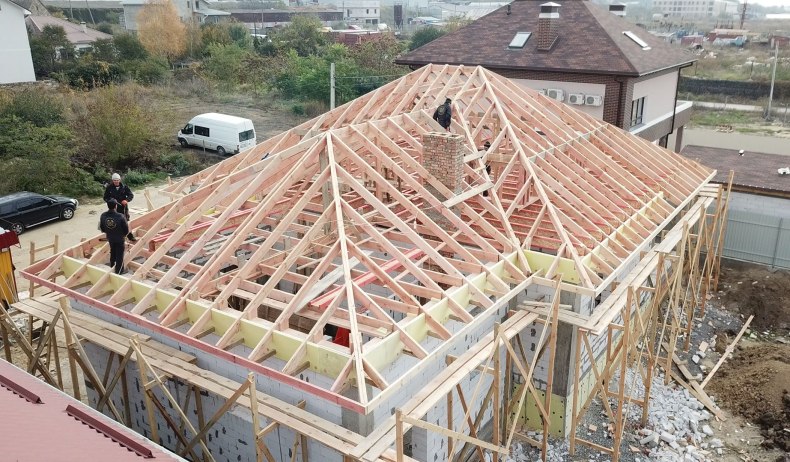

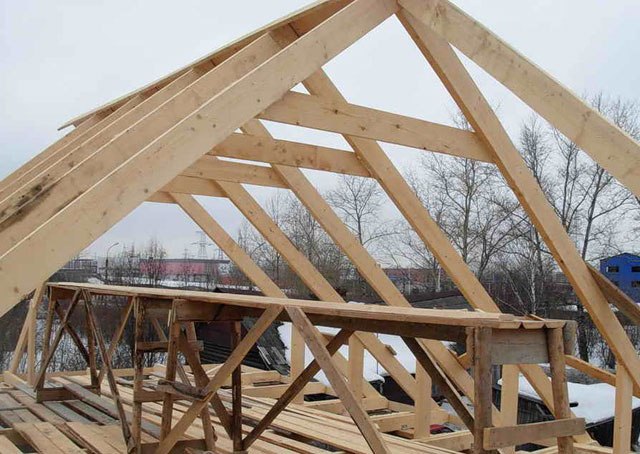

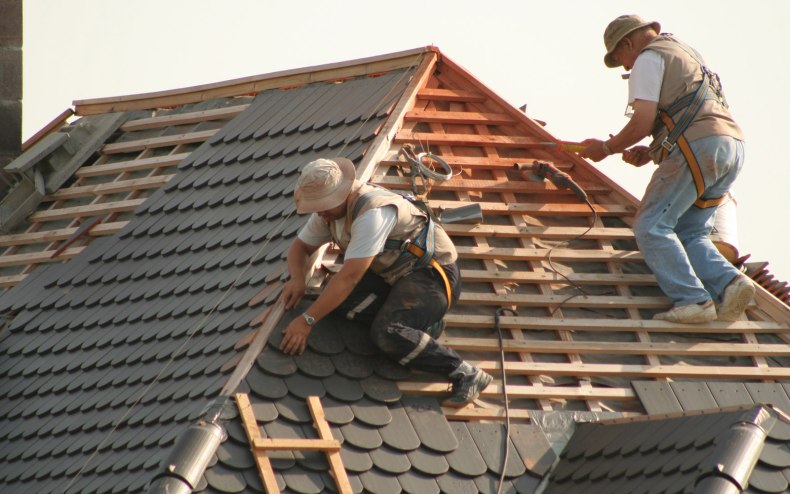

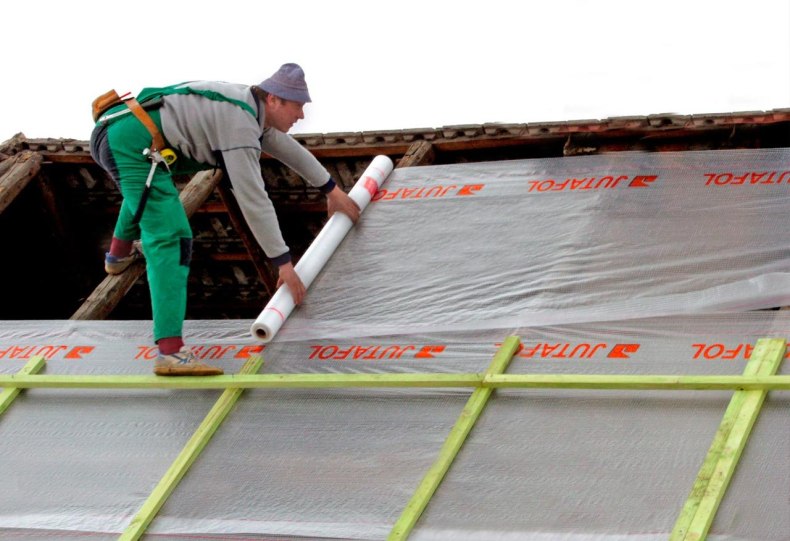

Фото крыши конверт
