Стропильная система вальмовой крыши: проведение расчетов, виды, особенности, плюсы и минусы вальмовой конструкций крыши

Вальмовые крыши характеризуются наличием множества положительных сторон, что обуславливает постоянный рост их популярности. При этом не все хотят использовать такой вариант по причине наличия сложностей, связанных с оборудованием стропильной системы.

Чтобы получить и хорошую крышу, и при этом грамотно выполнить комплекс всех необходимых работ, важно учитывать ряд особенностей.

Отличительные характеристики вальмовой крыши

Главная особенность крыши такого типа состоит в отсутствии вертикальных стен фронтонов. Вместо них в торцах располагаются треугольные скаты, что способствует существенному уменьшению как реального, так и визуального объема скатов.

  • Несмотря на распространенное мнение о том, что благодаря подобным действиям можно значительно уменьшить размер затрат, это не совсем так.
  • Это обусловлено тем, что в процессе раскроя материала для обустройства вальмовых скатов, расходы, наоборот, существенно увеличиваются.

Устанавливаемые вместо фронтонов вальмы, должны располагаться под углом в горизонтальном направлении. Именно поэтому и наблюдаются определенные проблемы, связанные с обустройством.

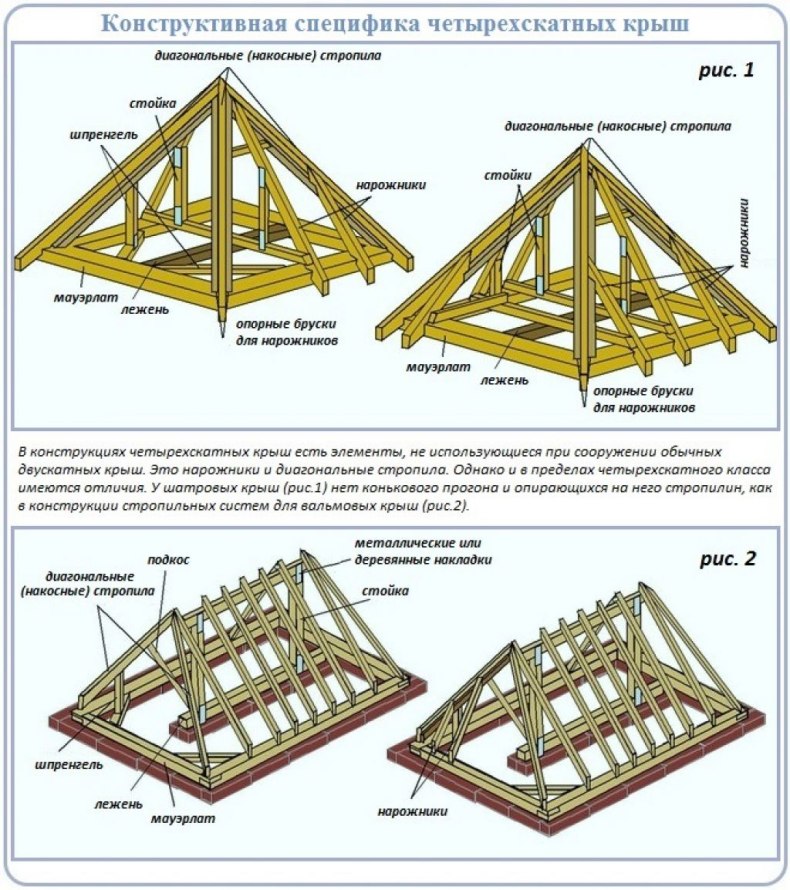

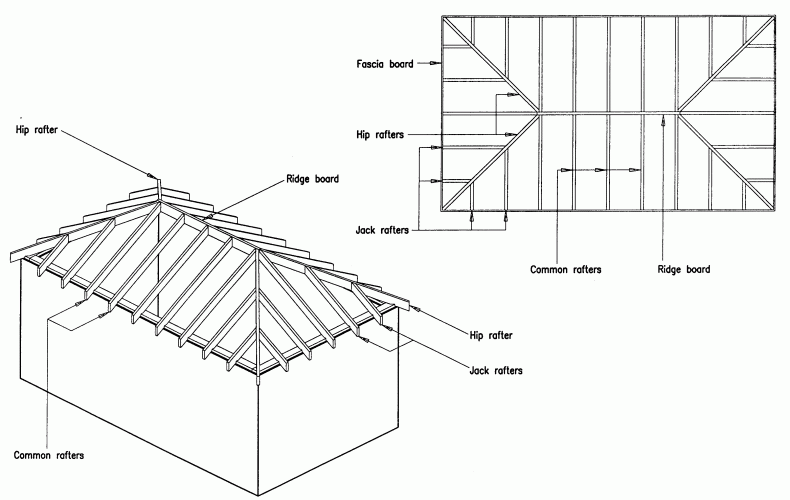

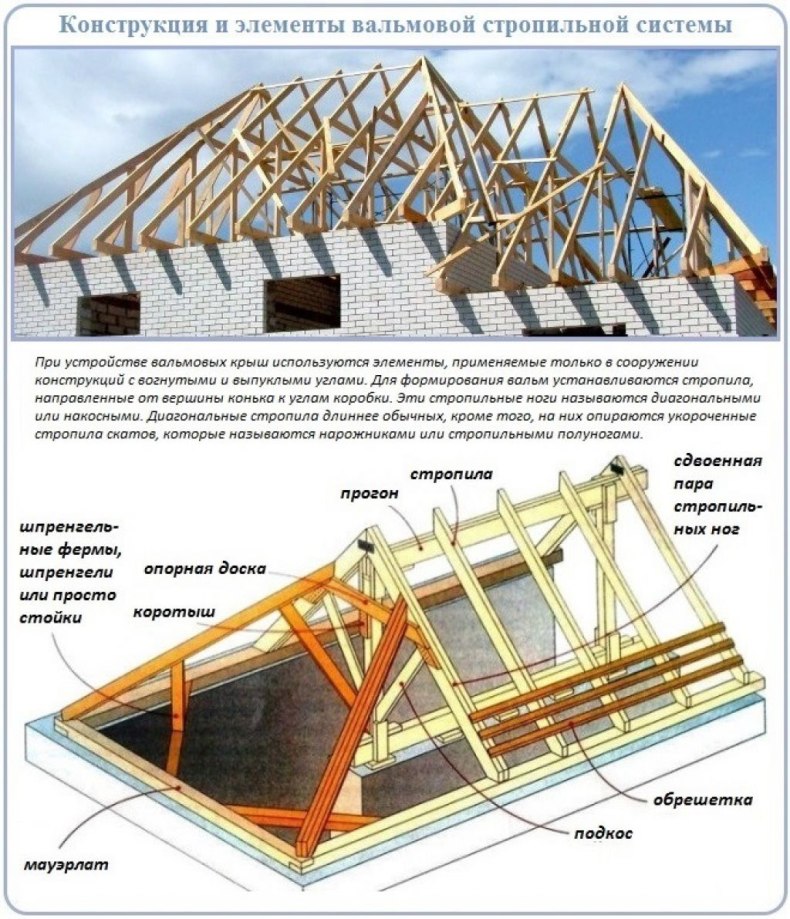

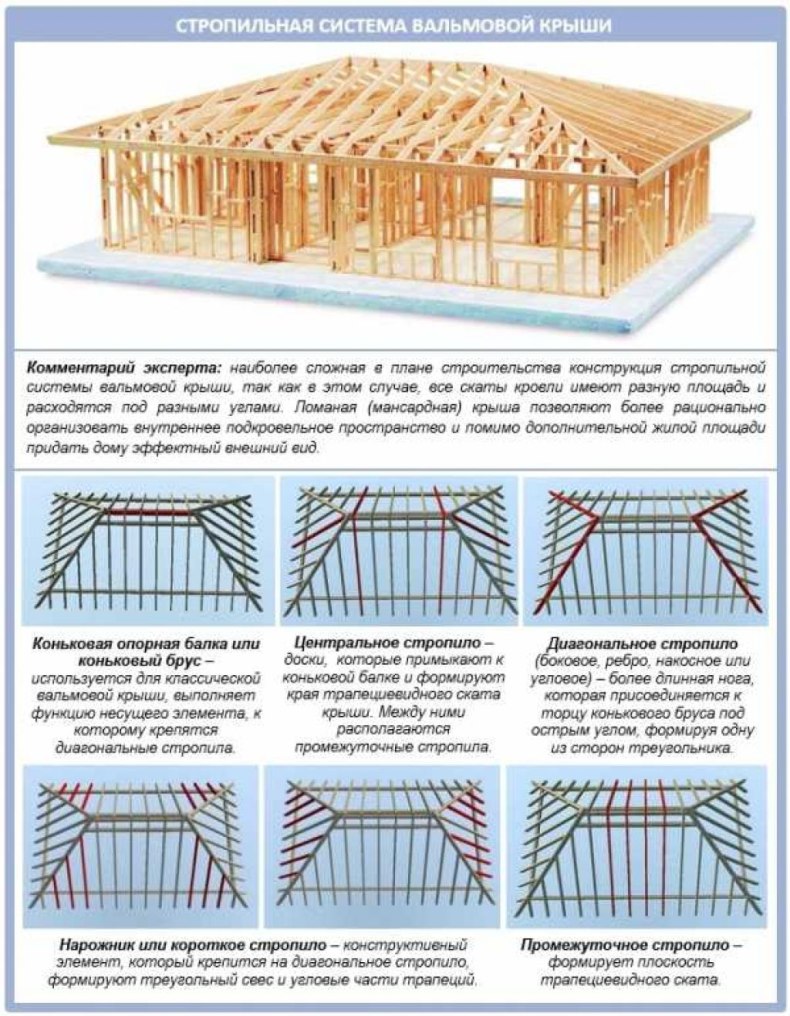

Комплектующие для стропильной системы

Чтобы обустроить полноценный каркас, необходимо учитывать потребность в использовании следующих элементов:

  1. Рядовые стропильные ноги, которые своей нижней частью должны располагаться на балках перекрытия. Исходя из используемого типа опоры, такие ноги могут быть подвесными или же иметь наклон.
  2. Стропилины, располагаемые по диагонали – используются с целью соединения углов крыши, а также краев конькового пробега.
  3. Нарожники применяются для формирования плоскости вальм. Они обязательно должны располагаться по направлению к стропилам.

Особенности установки стропильной системы для вальмовой крыши

Учитывая потребность в обеспечении диагонального расположения, важно то, что длина накосов должна в определенной степени превышать подобный параметр стропильных ног.

Существует потребность в формировании их таким образом, чтобы можно было получить спаренное при помощи двух досок сечение.

Реализация такого варианта позволяет обеспечить решение следующих технических задач:

  • Увеличение нагрузки без дополнительных рисков благодаря обеспечению двойного сечения основного элемента;
  • Получение диагонального элемента конструкции любой длины (в зависимости от первоначально существующей потребности);
  • Отсутствие потребности в приобретении специального бруса для обустройства напольных стропил.

Учитывая длину диагональных стропил, крайне важно устанавливать дополнительные элементы, численность которых зависит от ряда параметров других составляющих.

Использование опоры для стропил

К наиболее распространенным вариантам, которые могут использоваться в данном качестве, необходимо причислить:

  • Стойка – может быть вертикально установлено на перекрытие;
  • Подкос –обустраивается под углом, величина которого может составлять от 30 до 45 градусов; при этом наклон не имеет определенного значения;
  • Шпренгель – короткая балка из бруса, переворачиваемая снизу вверх; ее применение крайне важно при формировании больших пролетов.

Создание дополнительных опор происходит на основании применения сдвоенных досок или брусов, которые должны быть установлены в точках, испытывающих наибольшую нагрузку.

Как должны опираться стропилины

Выбор наиболее приемлемого способа должен зависеть от особенностей конструкции устанавливаемых систем.

К основным правилам необходимо причислить:

  • Если имеется один прогон, расположенный вдоль центральной оси, стропильные ноги должны опираться на консоли;
  • При использовании систем, оборудованных двумя прогонами, а также дощатыми стропильными ногами, рассматриваемые конструкции обязательно основаны на шпренгеле, опирающемся на каждый из используемых прогонов.

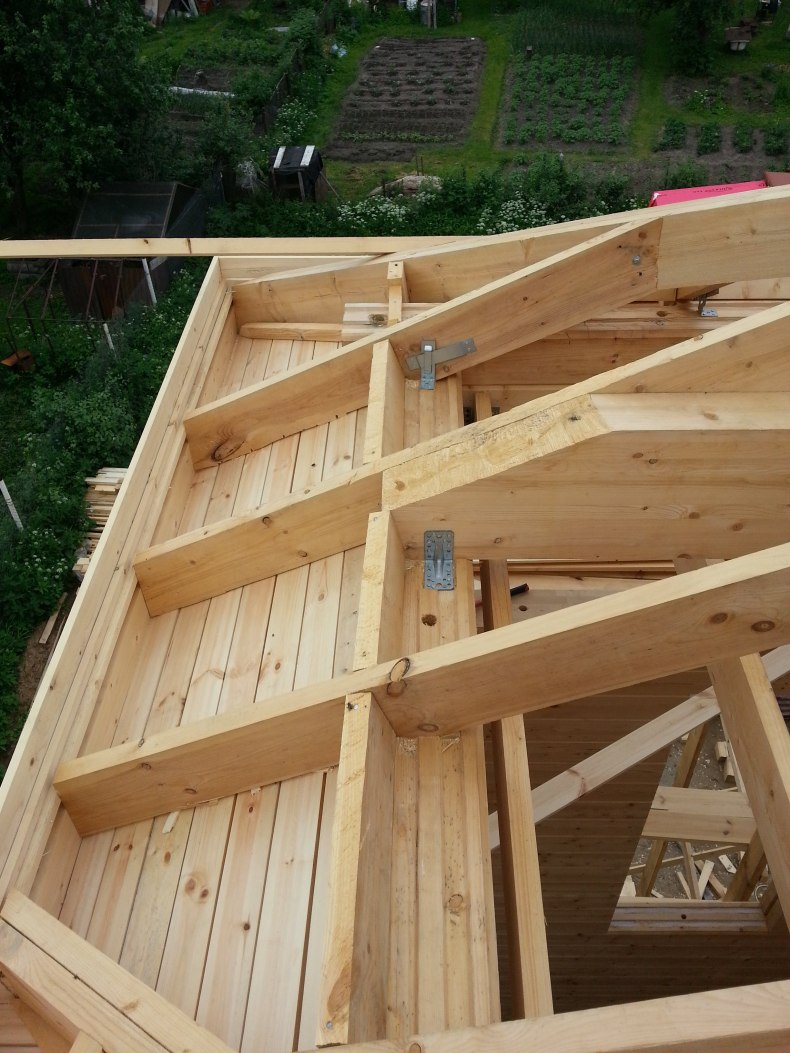

Специфика обустройства нарожников

Использование таких элементов помогает обеспечить формирование вальмов, а также треугольных частей, расположенных в больших скатах.

Крайне важно, чтобы монтаж нарожников проводился одним из следующих способов:

  • Благодаря врубке – в накосах должны выбираться гнезда таким образом, чтобы полуноги смежных скатов не были расположены друг напротив друга; рекомендуемое расстояние должно составлять, как минимум. 20 см;
  • На основании установки черепных брусков, выступающих в качестве опор для полуног; реализация подобного варианта обеспечивает отказ от использования врубок, что в значительной степени способствует ослаблению несущего элемента.

Важно отметить, что применение второго варианта отличается большей простотой при выполнении всех необходимых действий, так как происходил существенное увеличение степени жесткости конструкции.

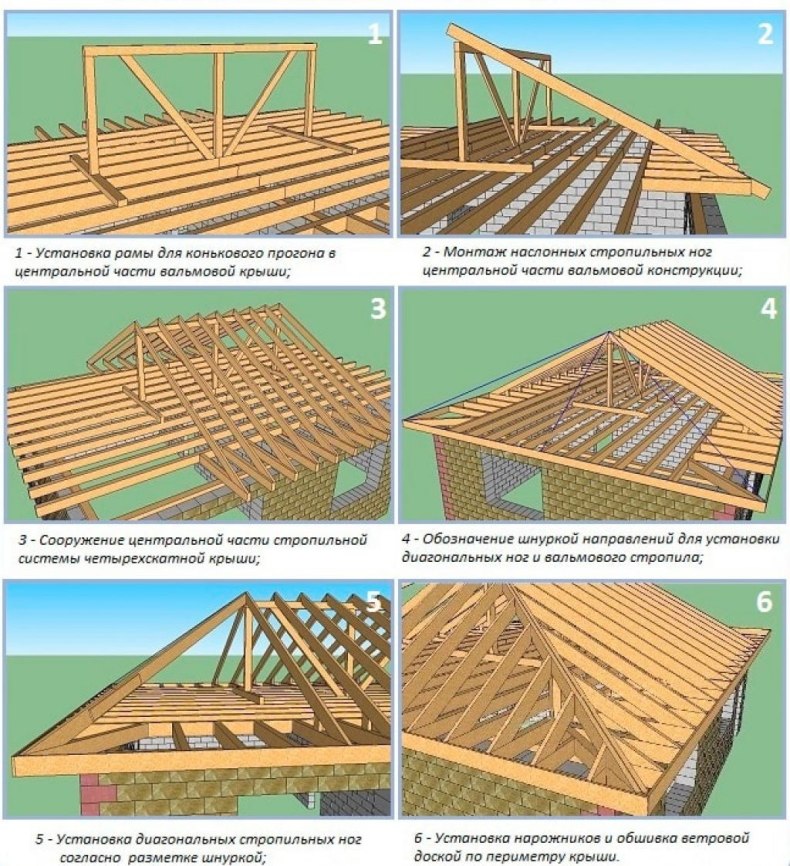

Этапы монтажа стропильной системы для вальмовой крыши

Чтобы получить оптимальную вальмовую крышу, необходимо обеспечить реализацию следующих этапов:

  1. Формирование проекта
  2. Обустройство основной части вальмовой крыши – изначально сооружаются леса из расчета, что между прогоном и плоскостью должно находиться существенное пространство, соответствующее параметрам среднестатистического человека). Проведение монтажа необходимо начинать с обустройства коньковой части конструкции.
  3. Сооружение скатов – после проведения комплекса всех необходимых работ, стропила (при условии их чередования) должны фиксироваться на специальных крючках, что сделает их устойчивыми при сильных порывах ветра.

Важно отметить то, что конструкция четырехскатного типа является более приемлемым вариантом, особенно, если учитывать то, что она смотрится более приемлемо над разнообразными постройками бытового типа.

Учитывая необходимость проведения соответствующих расчетов и проведения работ, существует потребность изначально обратиться за профессиональной помощью и только затем переходить к работам.

При обустройстве нужно помнить о возможности создания на основании такой крыши мансарды, что обеспечивает дополнительный контроль.

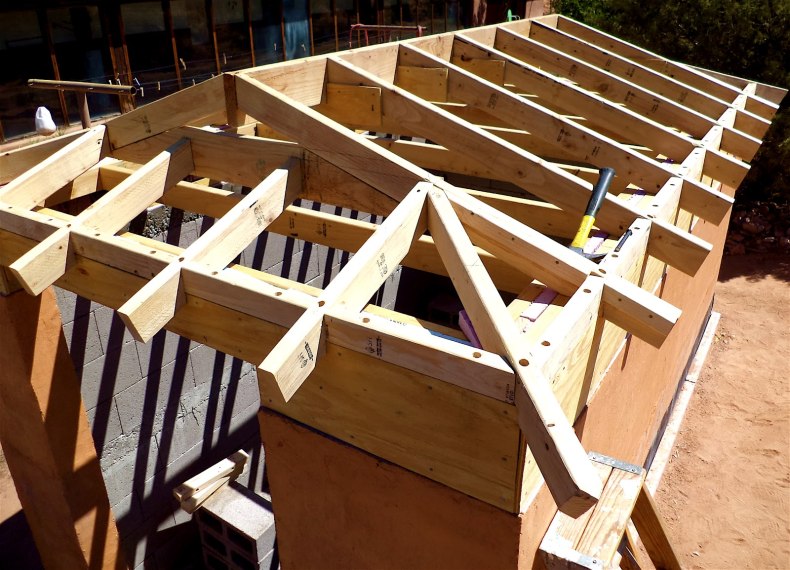

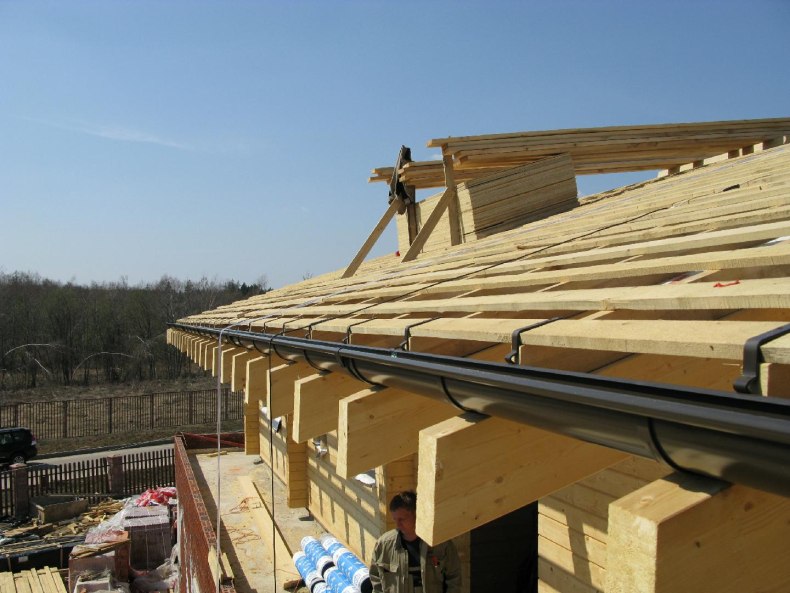

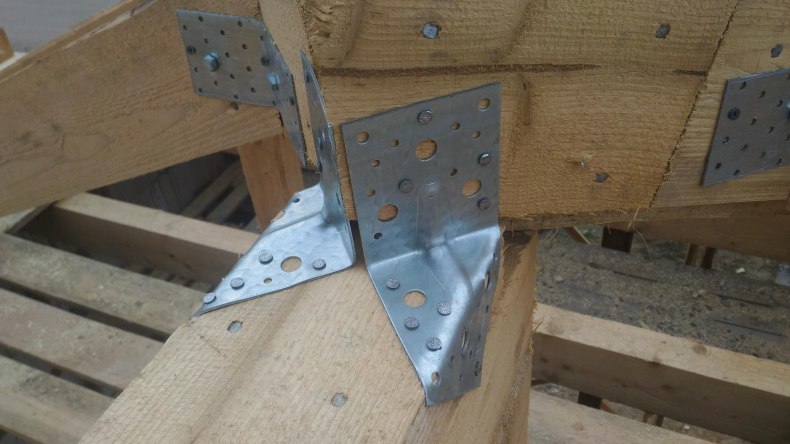

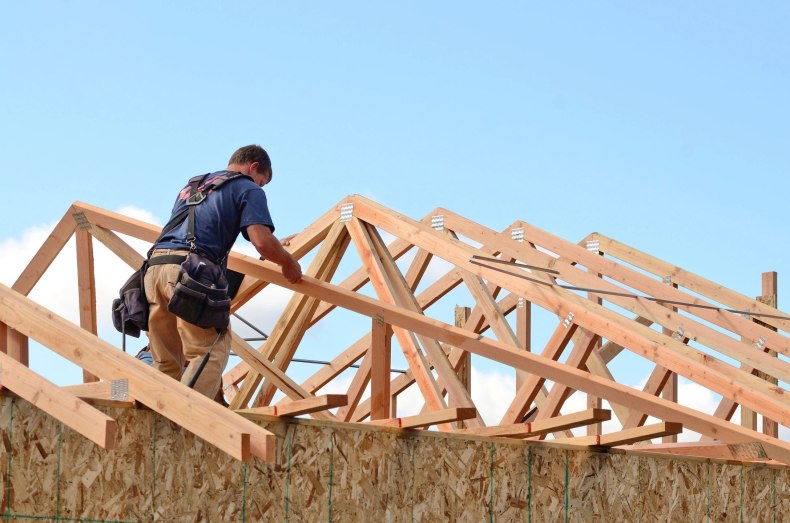

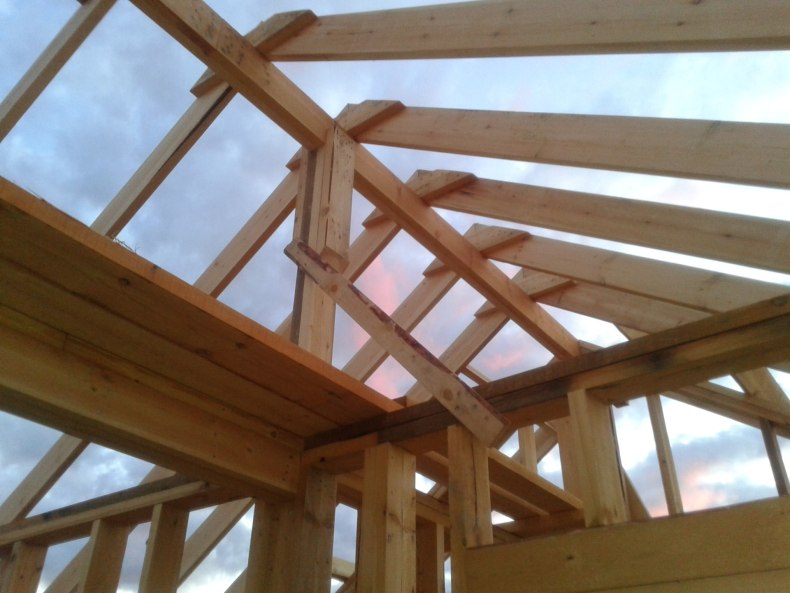

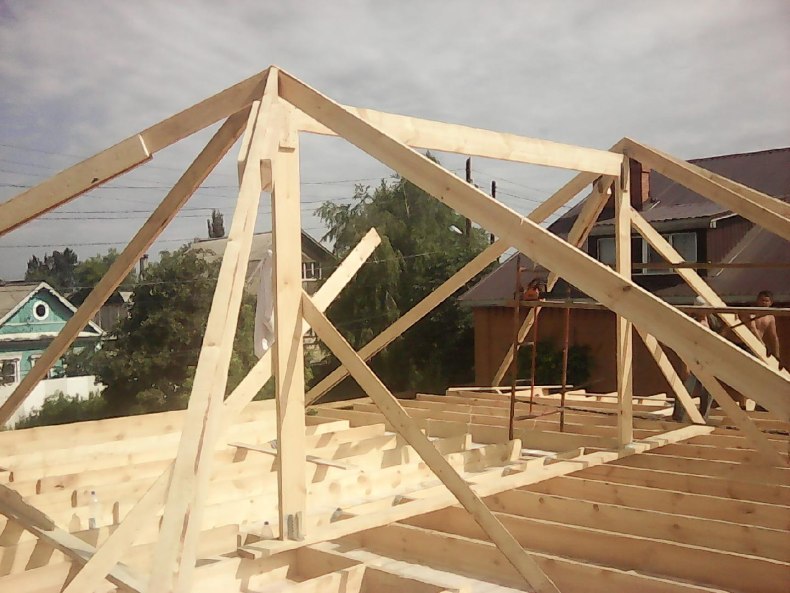

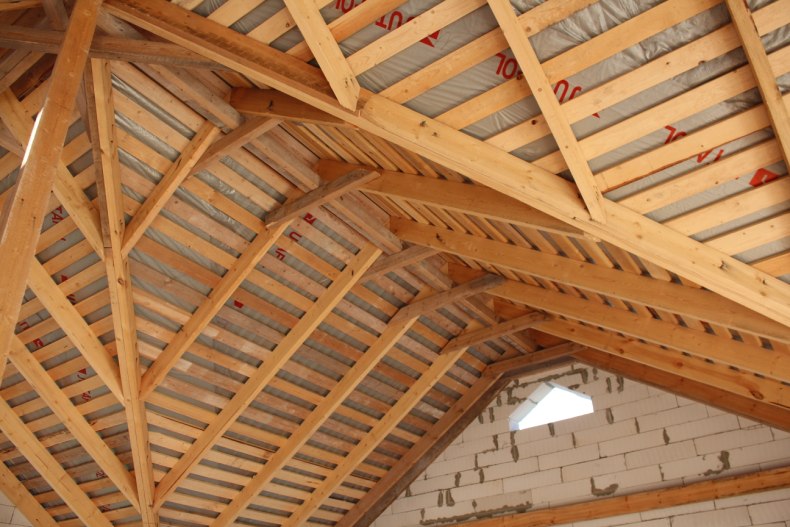

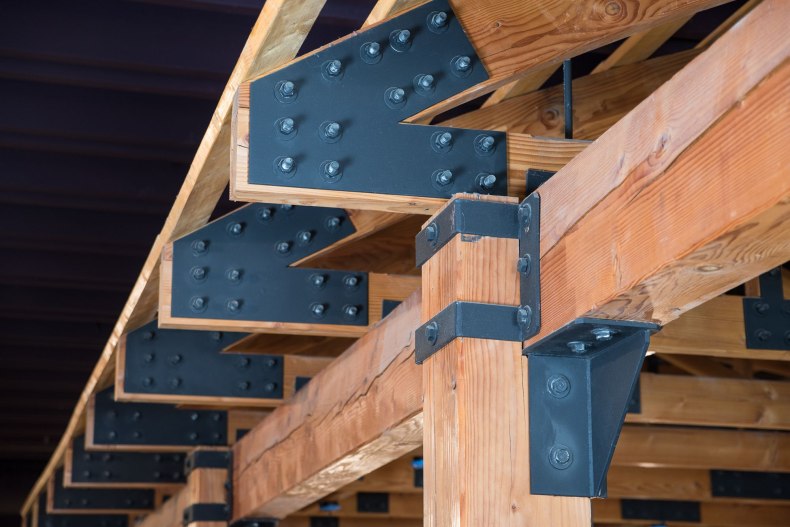

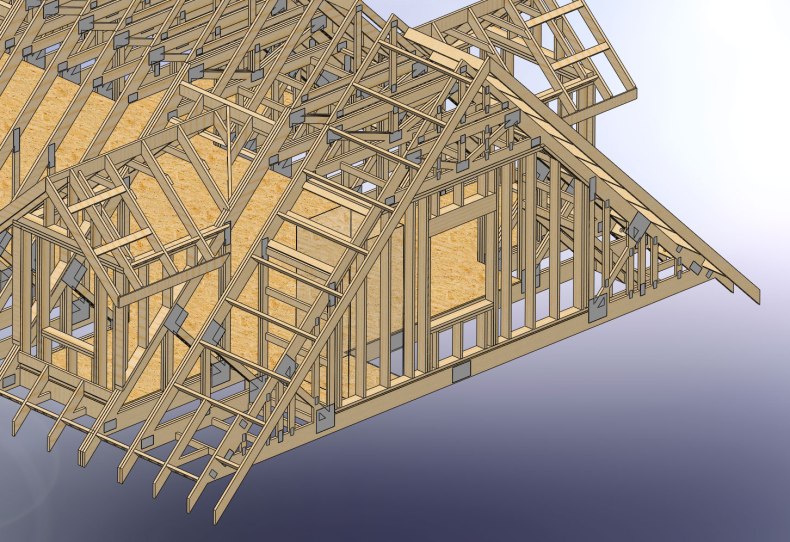

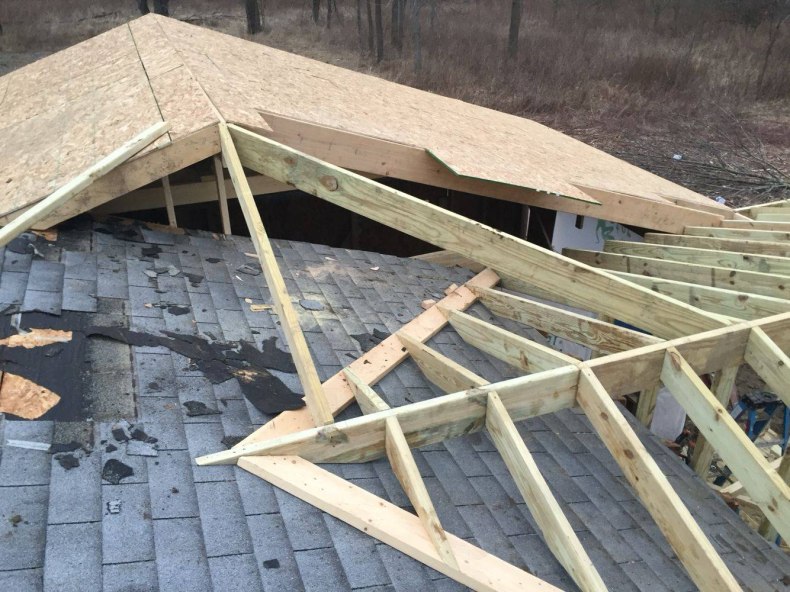

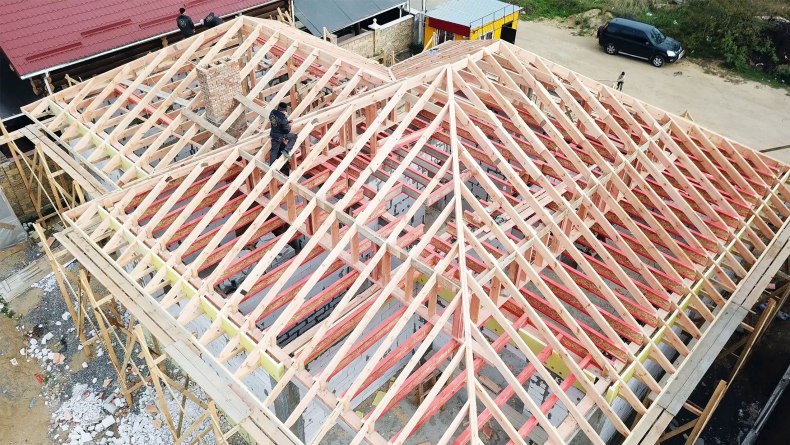

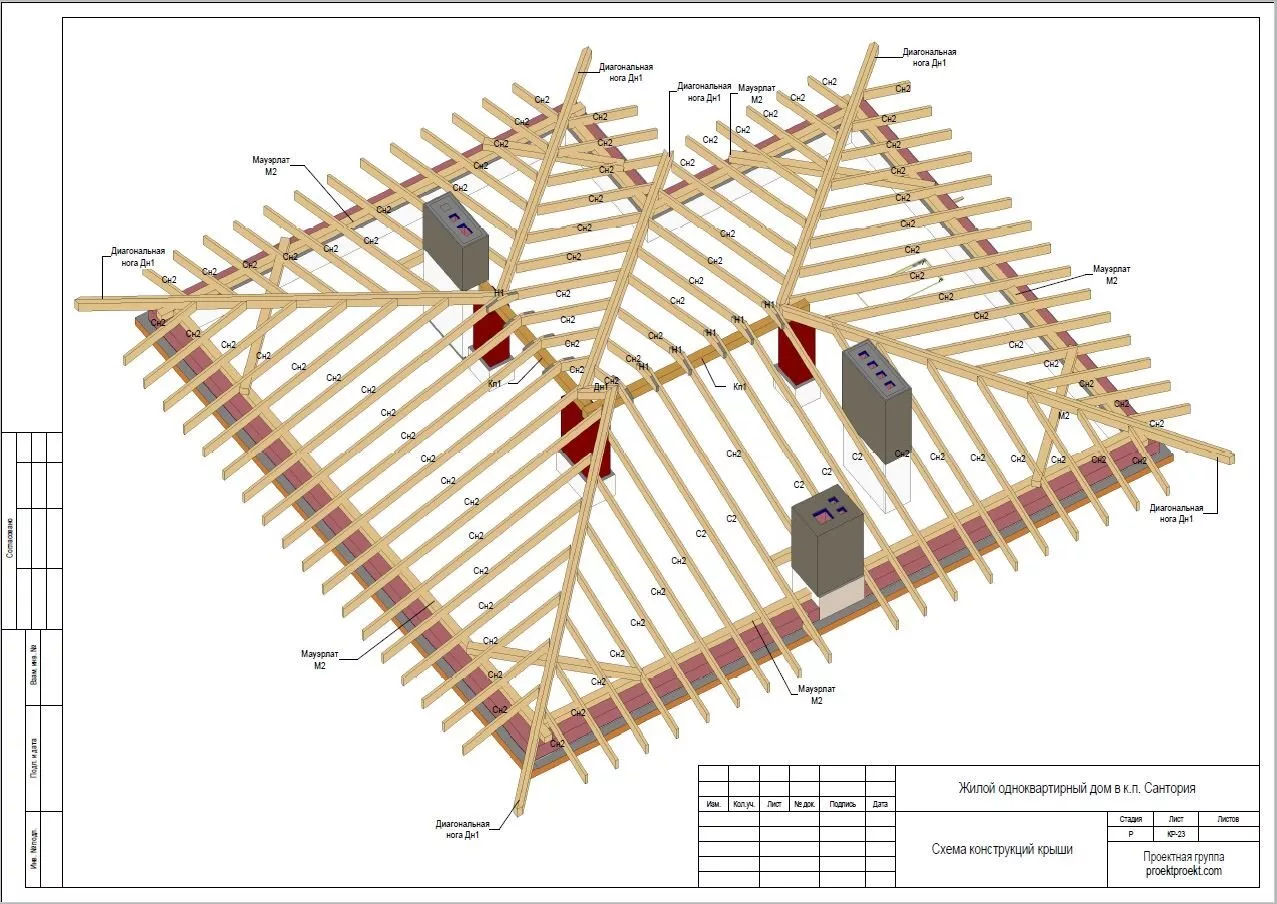

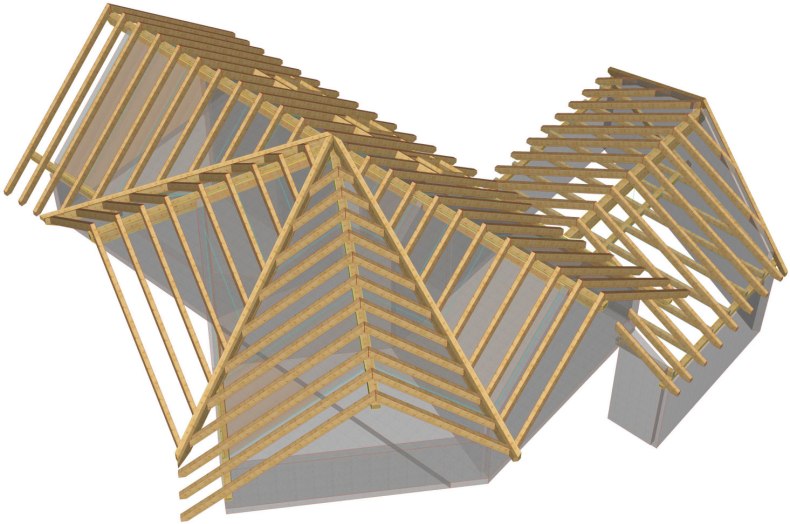

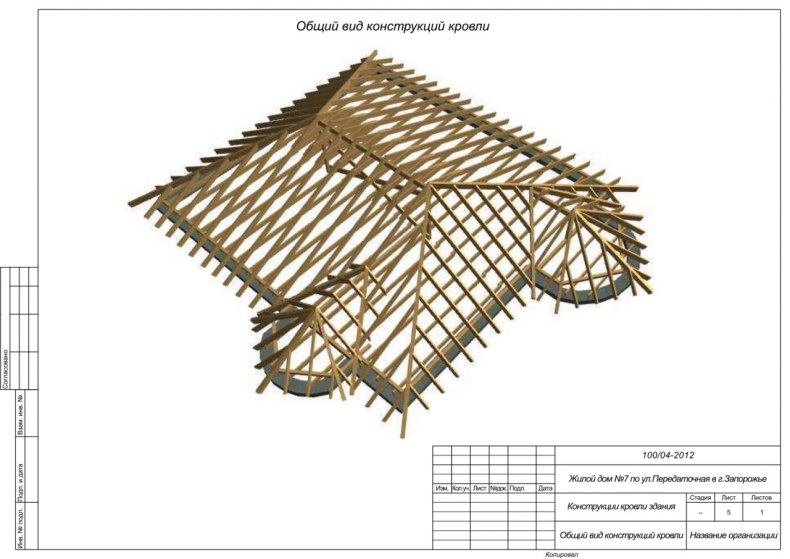

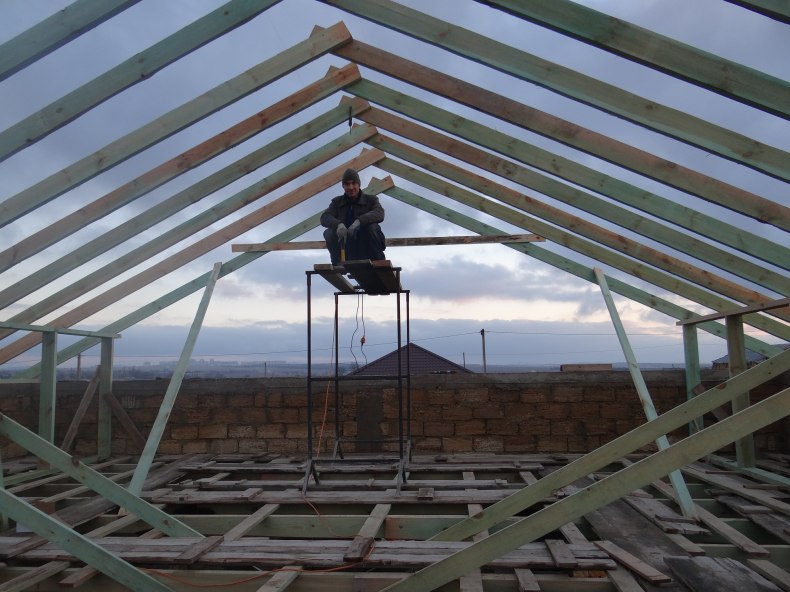

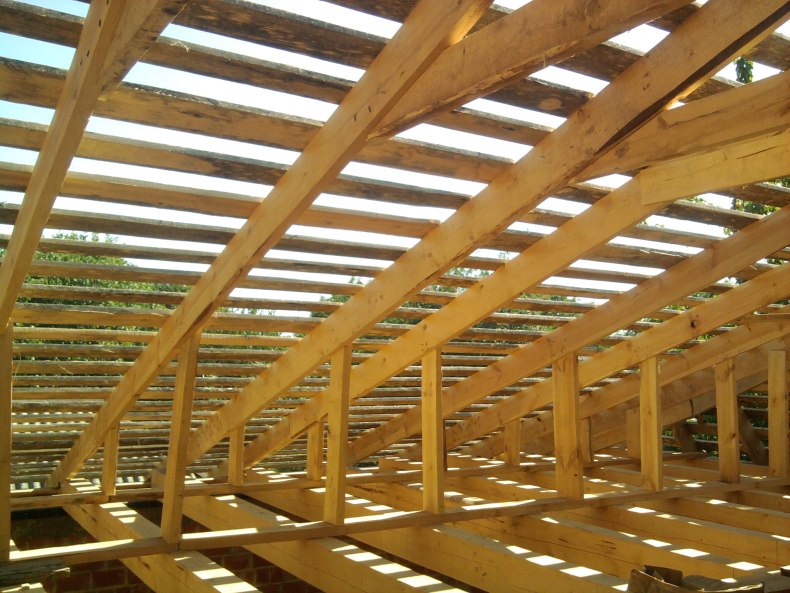

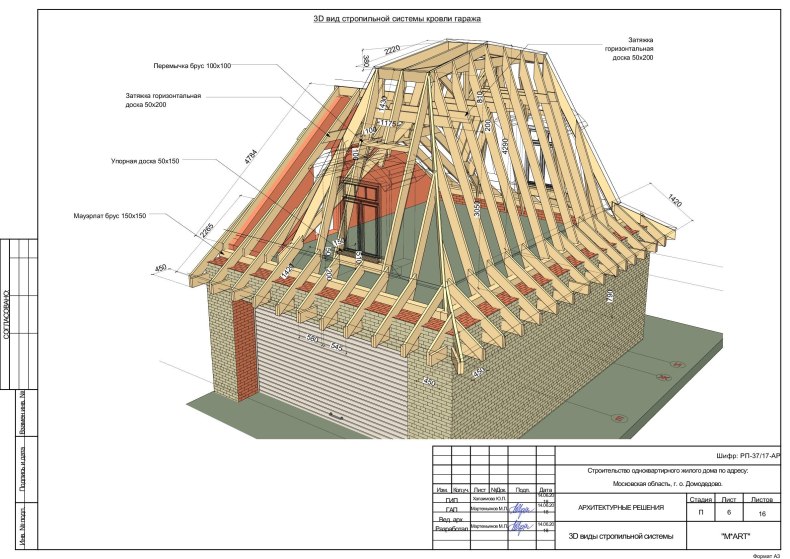

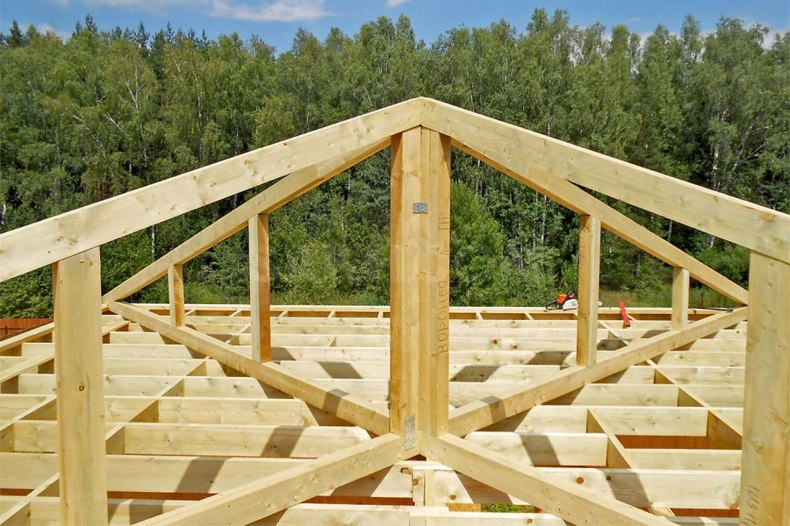

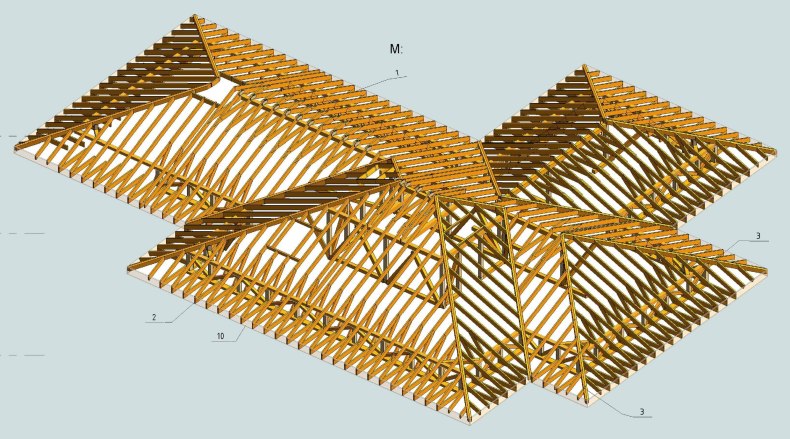

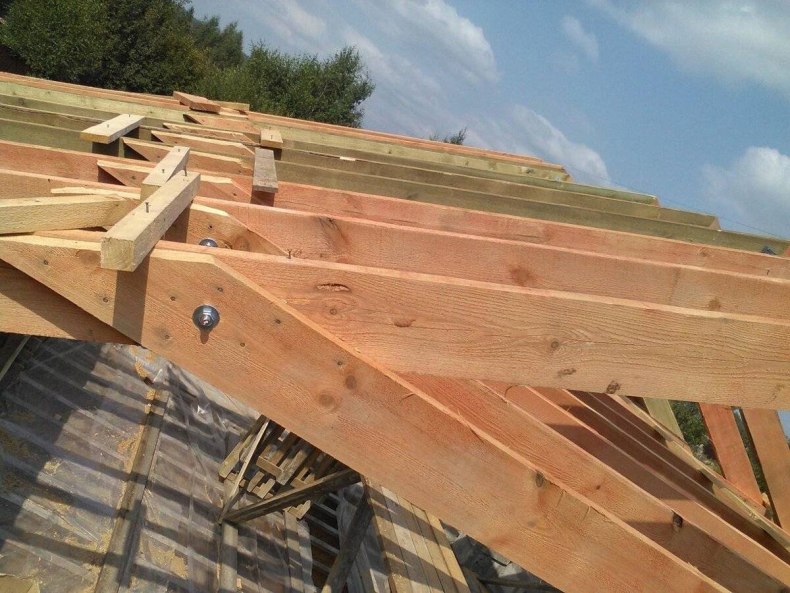

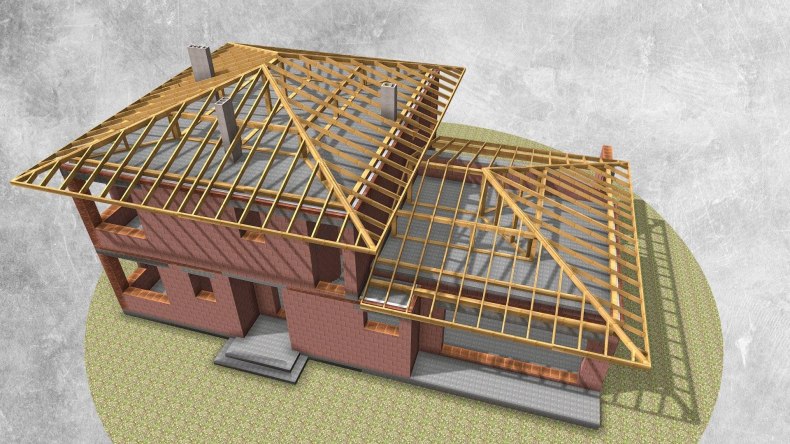

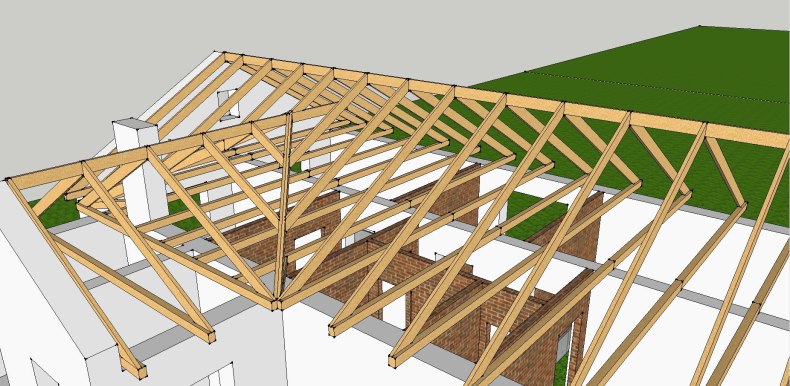

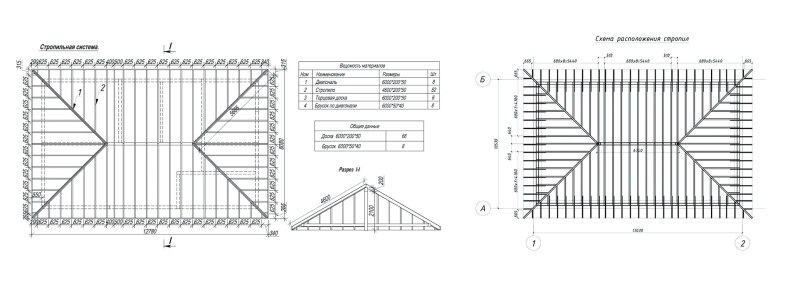

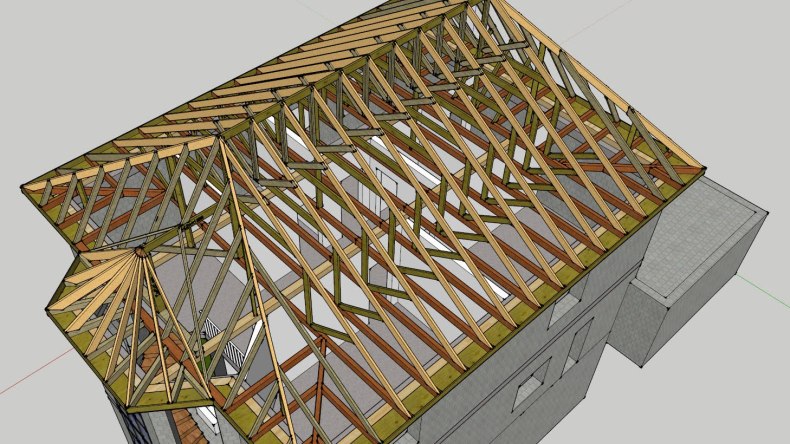

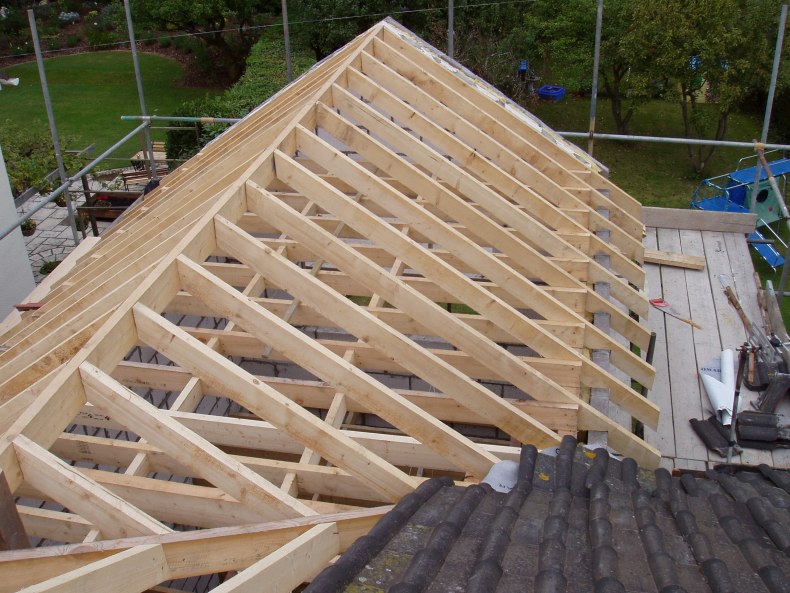

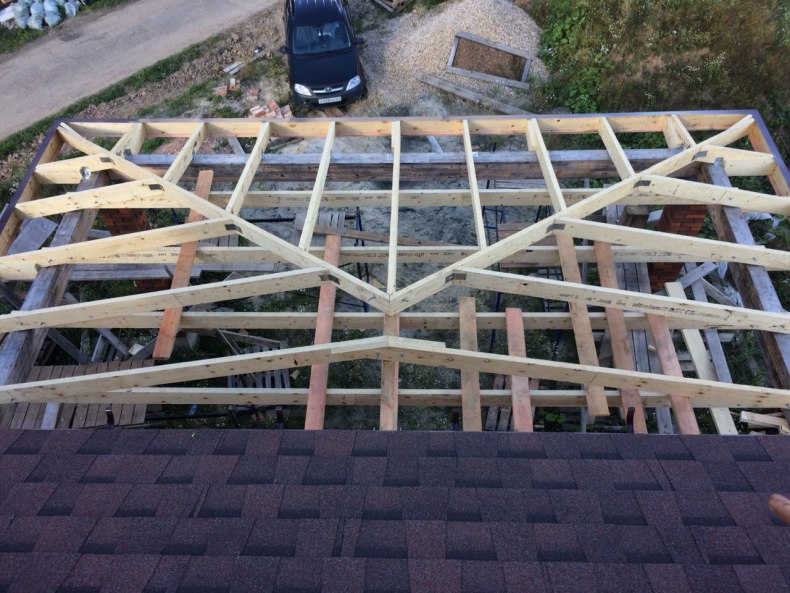

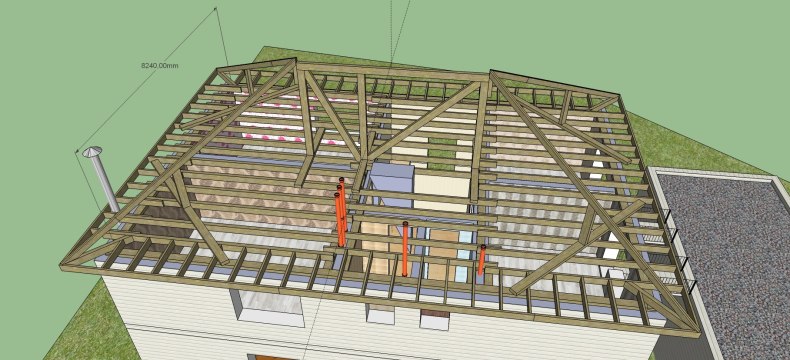

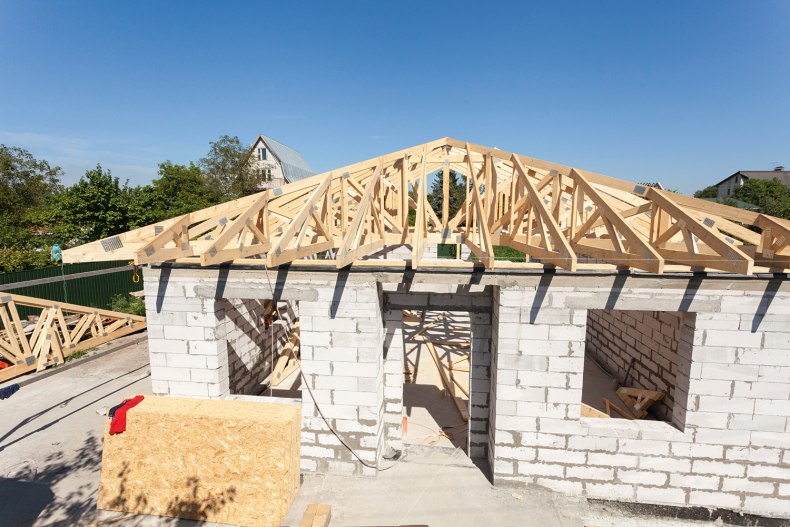

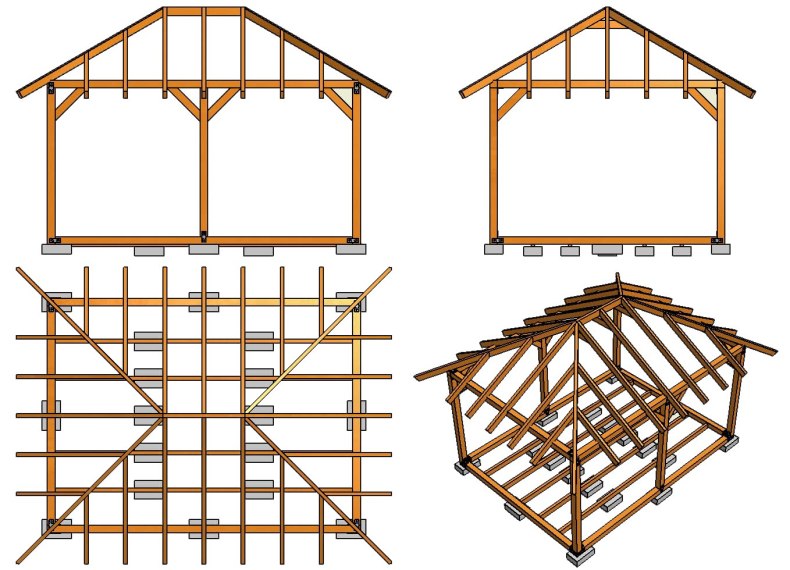

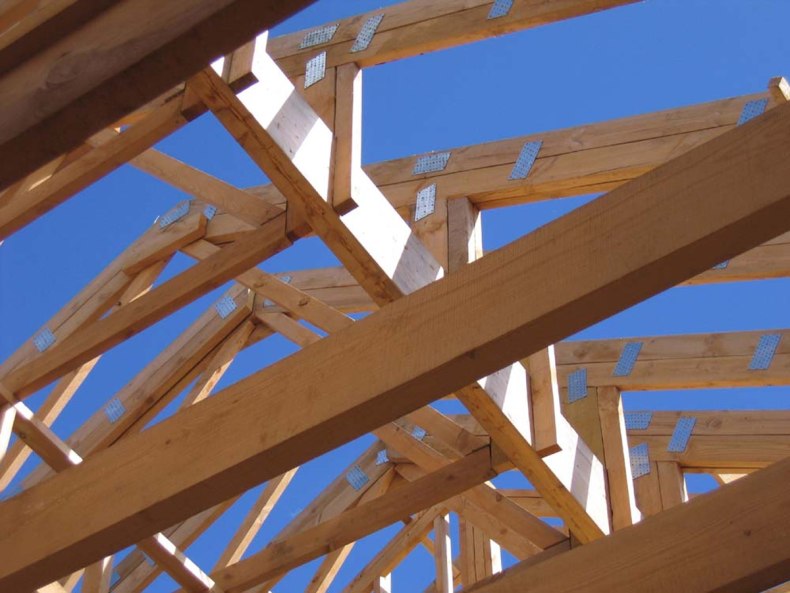

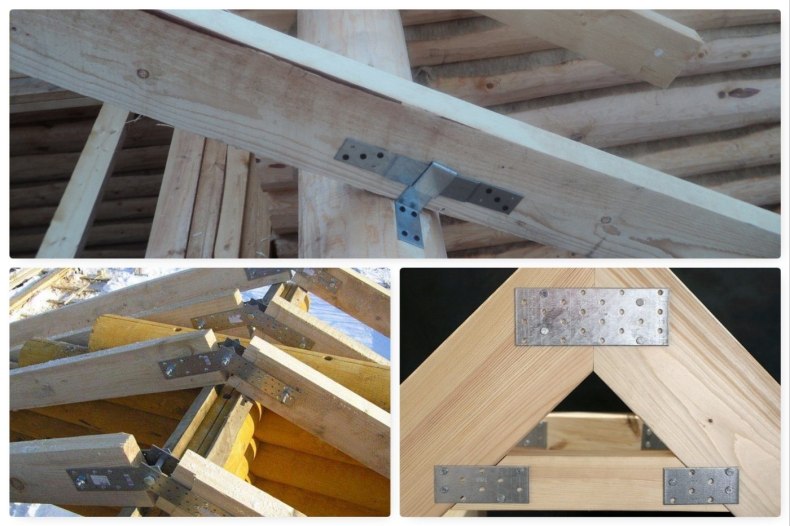

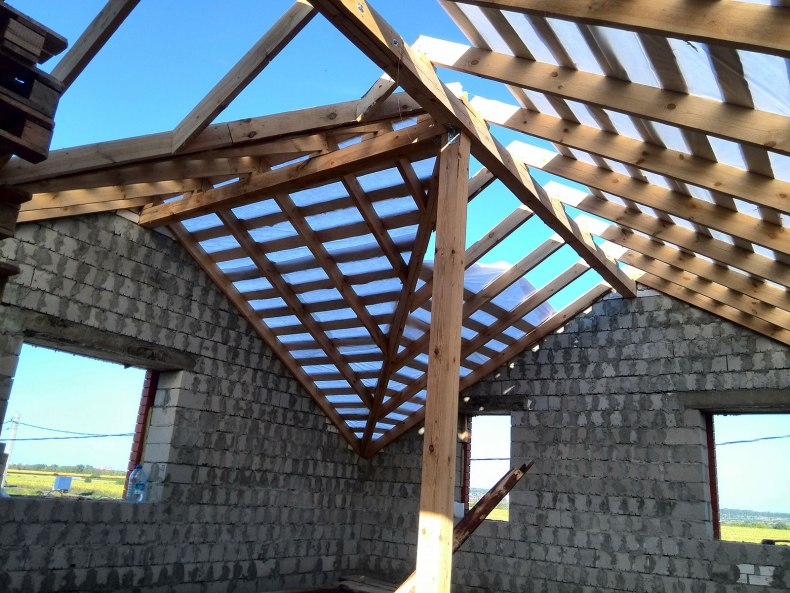

Фото стропильной системы для вальмовой крыши
