Герметизация трубы на крыше из профнастила с помощью фартука. Пошаговая инструкция, как вывести печную трубу через профнастил

Сейчас несколько лет крыши из профнастила стали все чаще использоваться при возведении садовых домиков и прочих частных конструкций.

Подобная крыша абсолютно не поддается ржавчине, ей нестрашно гниение любого рода, возгорания и даже погодные обстоятельства. Такая конструкция по праву считается невероятно практичной, и даже при такой низкой стоимости обеспечивает идеальную гидроизоляцию.

В этой статье вы узнаете, что монтаж такой кровли делается внахлест и не требует особых усилий. Но нужно помнить, что большим нюансом является отделка места примыкания кровли с трубой. Так как же правильно загерметизировать стык?

Причины протечек трубы на крыше

В профилированном листе проделывается множество отверстий (например, вентиляция и дымоход), которые сказываются на качестве гидроизоляции, и это становится причиной появления протечек.

Больше всего трудностей доставляет гидроизоляция соединения трубы и кровельного пирога: очень сложно полностью загерметизировать стык, если монтаж проводится по окончанию кровельных работ.

В такой ситуации возникают несколько проблем:

  • Протечка.
    Если расстояние между дымоходом и профилированным листом не заделать корректно, то в конструкции может появиться протечка.
  • Ржавчина кровельного покрытия.
    При появлении воды под профнастилом происходит корродирование, потому что изнутри защита не настолько прочна, как снаружи. Дело в том, что внешняя сторона профнастила покрывается защитой из полимера, в то время как внутренняя — ничем кроме лака.
  • Отсыревание утеплителя.
    Если оставить стык соприкосновения с дымоходом открытым, то вода попадает в термоизоляцию, вдвое ухудшая утепление.
  • Гниение стропильного каркаса.
    Протечка жидкостей сквозь стык становится причиной отсыревания деревянных конструкционных компонентов, что по итогу привод к деформации стропил.

Место вывода трубы на крыше

Перед началом работы обязательно нужно определиться с расположением вывода самого дымохода и вентиляции наверху, ведь от этого напрямую зависит отделка соединения.

В таких случаях трубы выводятся двумя способами:

  • На конек.
    Наиболее выгодной опцией становится конек конструкции крыши. Таким образом снижается возможность появления протечек и появления конденсата, снежных карманов и прочего. Но здесь есть и большой недостаток — нарушение целостности балки. Если же вентиляция и дымоход выводятся через конек, то для работы понадобится лишь заделать соединение герметиком на силиконовой основе, а потом обшить все фартуком.
  • В 50-70 см от конька.

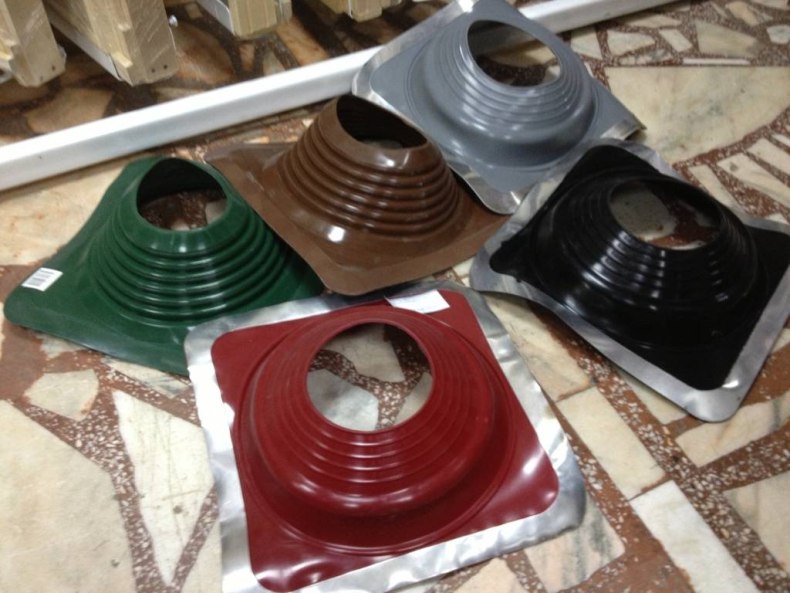

    Здесь плюсом является то, что этот способ так же уменьшает возможность образования протечек и снежных карманов. Настолько большое расстояние помогает стропильной конструкции сохранять свою полноценную функциональность. Для защиты соединения понадобятся эластичные проходки, а также доборные компоненты для создания фартука.

Вам придется запомнить один момент: если трубы находятся низко по скату крыши, то и усилий для гидроизоляции стыка понадобится намного больше.

Герметизация стыка

Теперь стоит перейти к самому процессу герметизации стыка между кровлей и дымоходом. Задача здесь одна, но вариантов множество.

К примеру, нужно понимать, что существуют различия между процессом герметизации стыка с круглым и кирпичным дымоходом. Далее рассмотрены оба варианта.

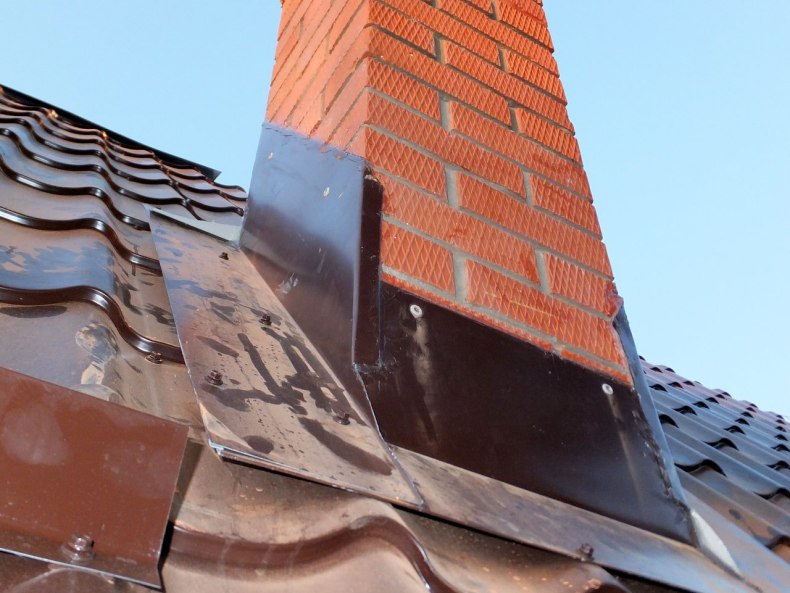

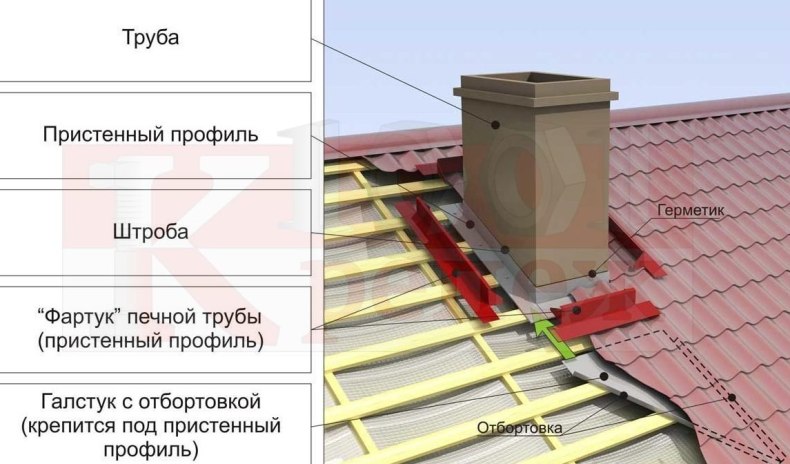

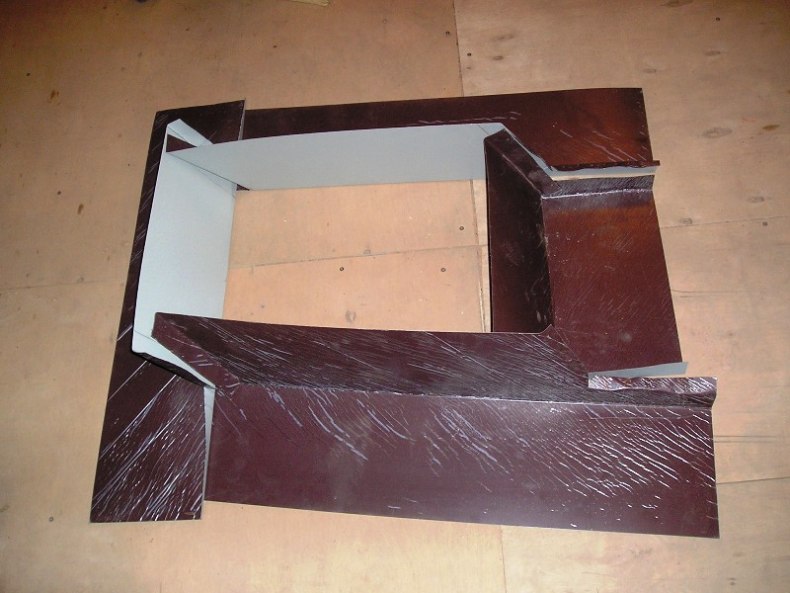

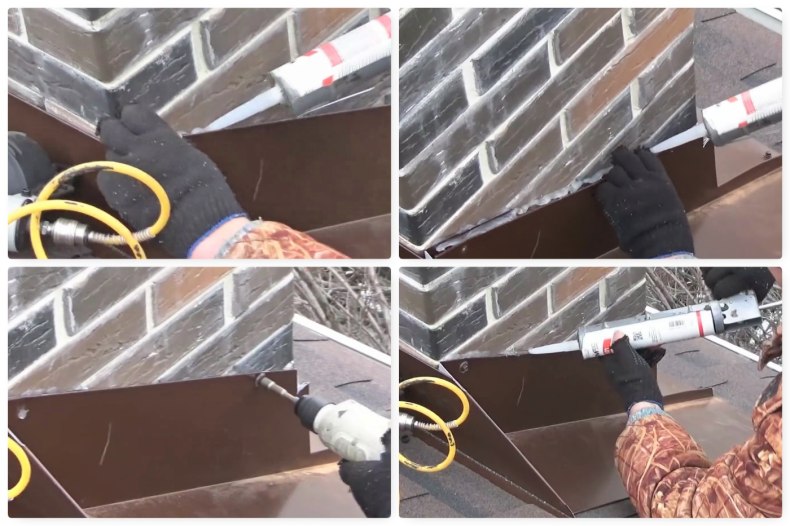

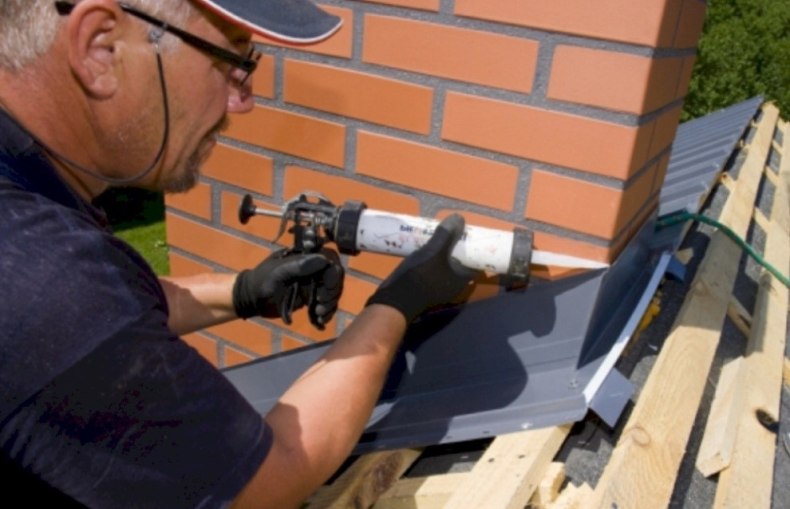

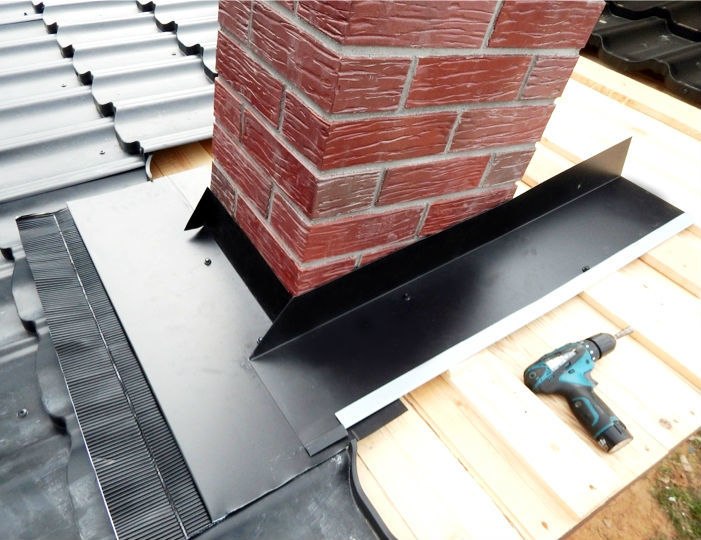

Герметизация квадратного кирпичного дымохода

Стык дымохода из кирпича через профнастил загерметизировать чуть труднее, чем круглый. Всего необходимо несколько этапов для обработки стыка:

  1. По периметру дымохода на расстоянии в пару сантиметров осуществите обрешетку брусом.
  2. Обезжирьте профнастил и трубу, перед этим предварительно их очистив.
  3. Снизу на дымоходе примерьте фартук, а затем обрежьте его таким образом, чтобы он немного выступал со всех сторон дымохода.
  4. Приставьте как можно плотнее фартук к дымоходу и прибейте его гвоздями сверху каждой из волн за исключением крайних.
  5. Два угла снизу дымохода заделайте лентой Ондуфлеш: для этого крепите ее нахлестом на кровлю в одну волну, а на сам дымоход— 100-150 миллиметров. Остатки стоит отрезать и загнуть, прикрепив к фартуку.
  6. Прикрепите к дымоходу боковые планки и отметьте места, где планируется отрезание материала. Места отрезов по форме должны быть такими же, как и труба.
  7. Готовые боковые края фартука прикрепите к трубе к брускам ранее сделанной обрешетки.
  8. Загерметизируйте дымоход сзади лентой Ондуфлеш. Причем нахлест на кровлю должен быть как минимум 150 мм, в то время как на сам дымоход — 100 мм. Повторите лентой форму профнастила во избежание протечек.
  9. Загерметизируйте той же лентой те места, где соприкасаются фартуки и стены. Ширина должна быть 10-15 см.
  10. Сверху фартуков установится планки из металла (прикрепите их саморезами к дымоходу). Нужно, чтобы сверху фартуки были больше крепежных планок на ~5 мм.

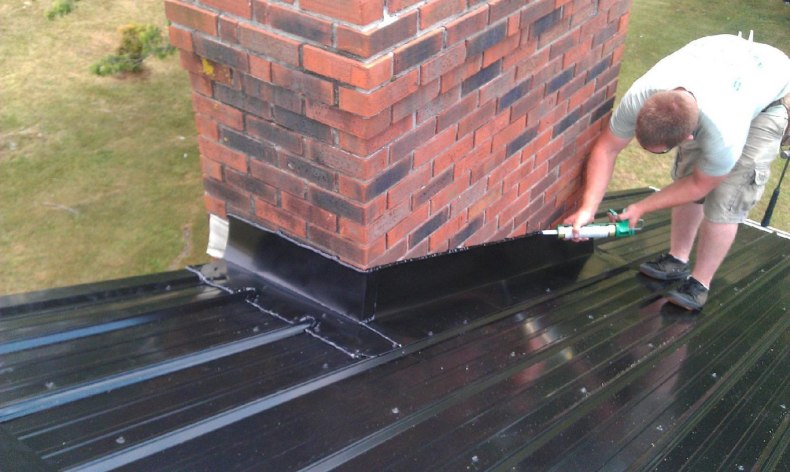

  11. Отогните ленту и фартук для образования промежутка. Заполните его полиуретановым либо силиконовым герметиком.

Поставьте лист кровли сзади дымохода так, чтобы он не доходил до его стенки (~6 сантиметров), и расположите лист под коньковой планкой.

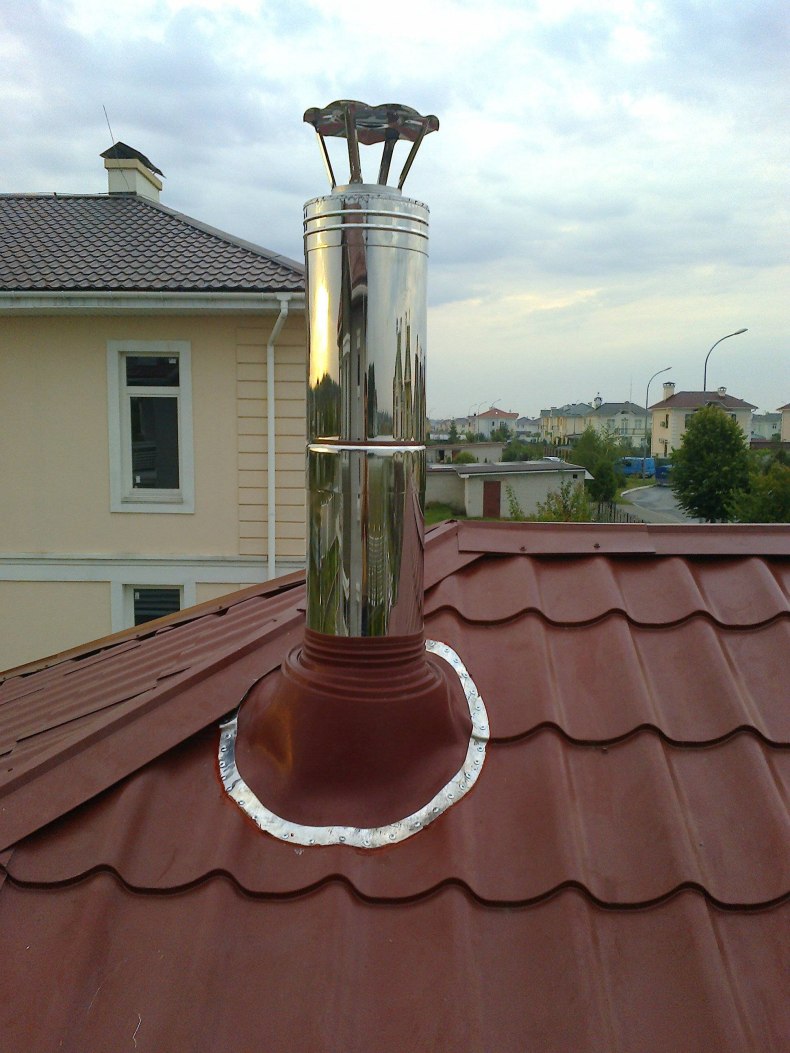

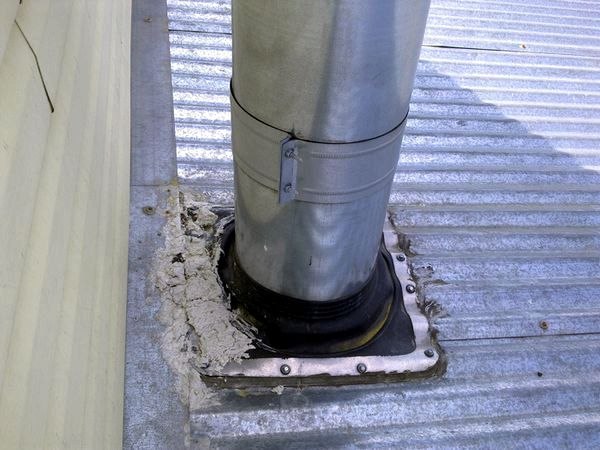

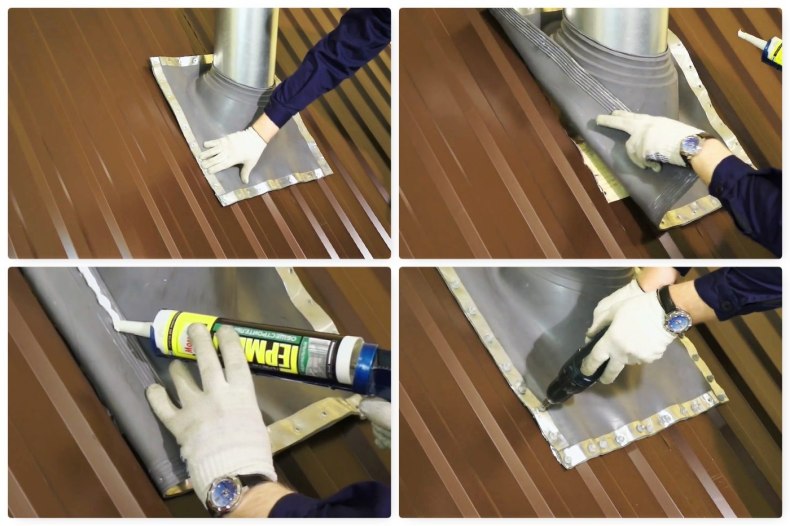

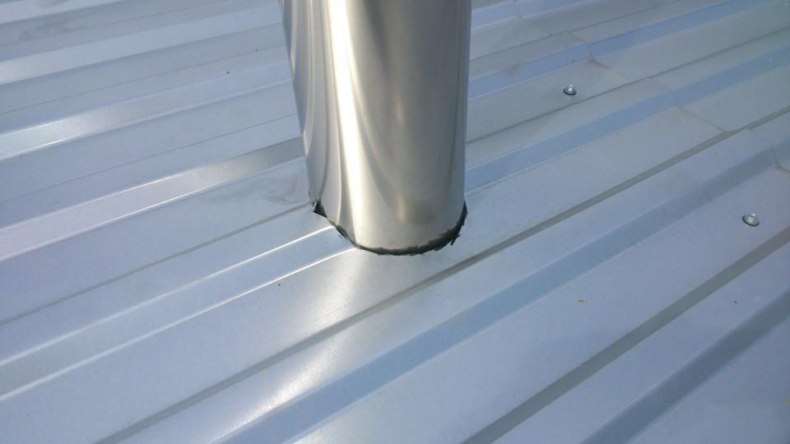

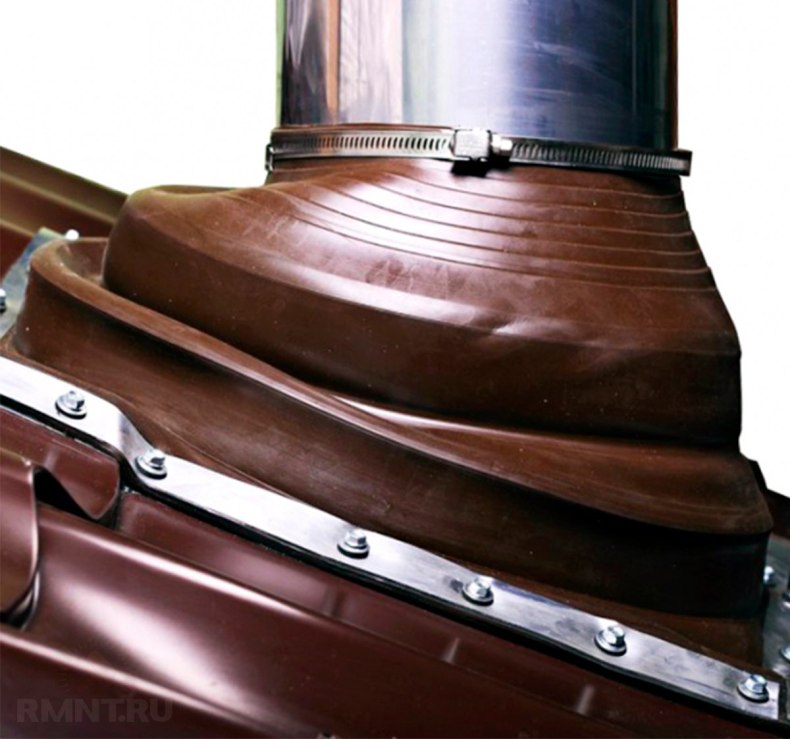

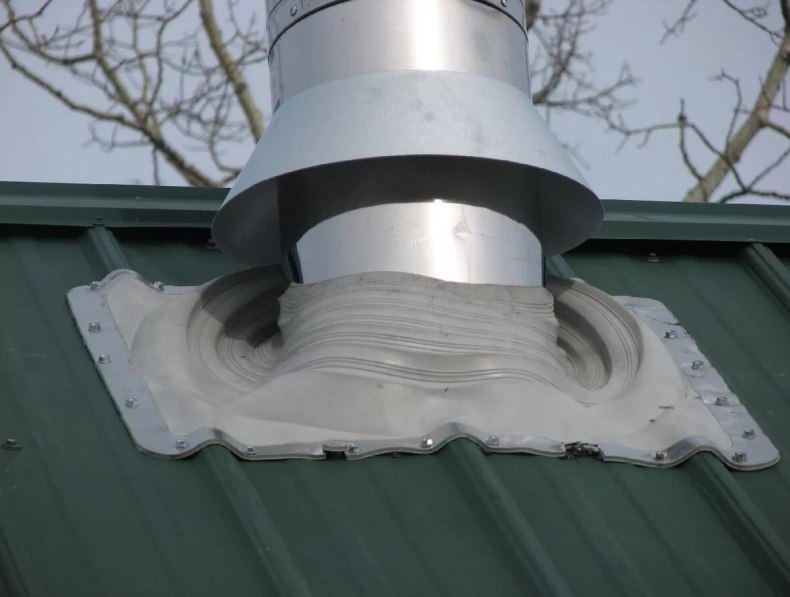

Герметизация круглого дымохода

В данном случае необходимо понимать, что для того, чтобы заделать отверстие между трубой и профнастилом, придется использовать так называемый стальной или металлический фартук, и подобный компонент применим исключительно к такой форме трубы.

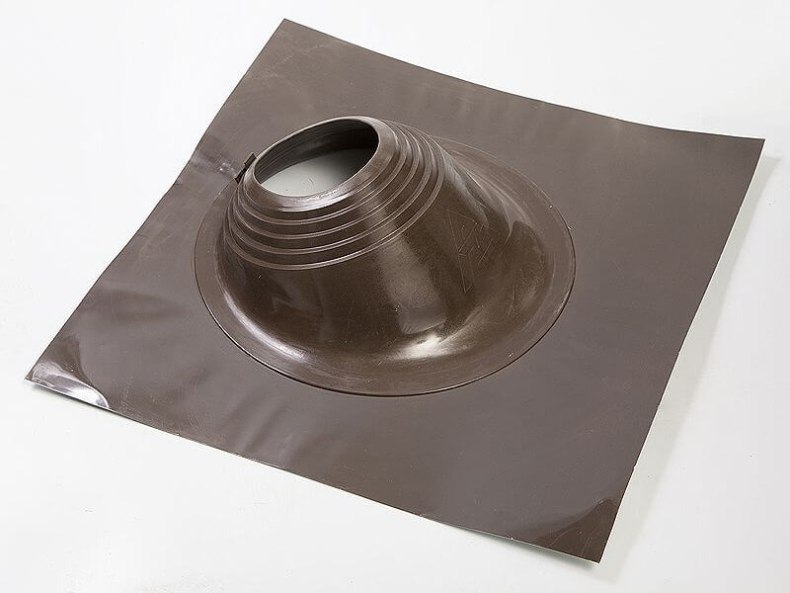

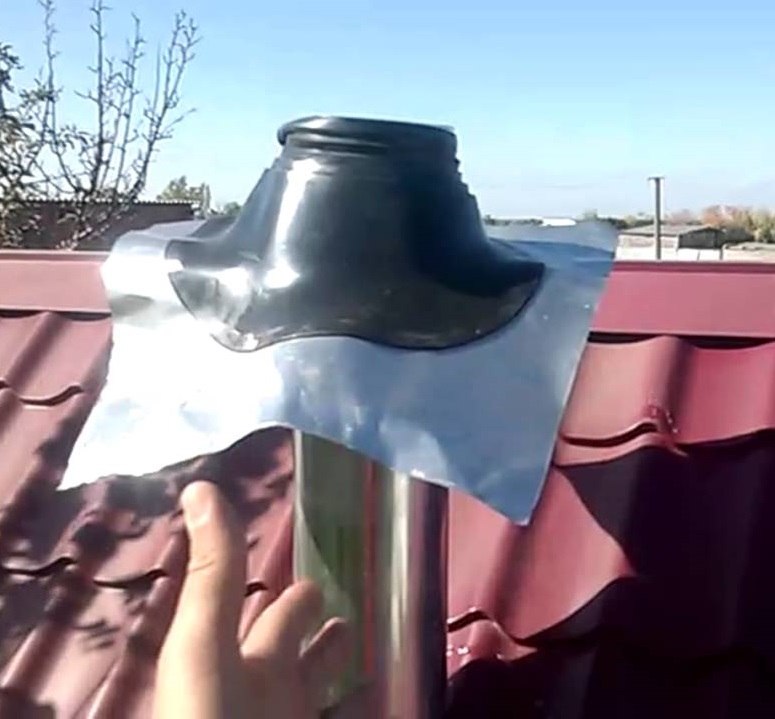

Этот фартук является основой из плоского металлического листа, к которому прикреплен конус без верха. Он нанизывается на круглый дымоход, после чего заделывается стык соприкосновения, а само основание закрепляют на профнастиле.

Для заделки стыка дымохода этим способом необходимо придерживаться следующих рекомендаций:

  1. Очистите трубу и кровлю от загрязнений, а затем промойте водой (только если кровельный пирог с утеплителем пока не завершен).
  2. Наденьте фартук на трубу таким образом, чтобы его основание плотно прилегало к профнастилу и заходило под конек конструкции. Стальной лист можно увеличить, если выход дымохода находится далеко от конька: нужно, чтобы лист заходил под коньковую планку как минимум на 6 см. Если этим пренебречь, то стык будет протекать в любом случае, даже несмотря на количество используемого герметика.
  3. Прикрутите основание к обрешетке саморезами с резиновыми прокладками для защиты стыка от протечек. Также установите саморезы наверху волны: перед их вкручиванием нужно проделать отверстия в кровле.
  4. Загните киянкой боковые края основы фартука таким образом, чтобы они плотно соприкасались с кровлей. Затем промажьте стык силиконовым либо полиуретановым герметиком.
  5. Поставьте хомут на дымоход и сожмите его там, где соединяются труба и фартук.
  6. Загерметизируйте хомут максимально внимательно. Для перестраховки можно использовать воротник с «юбкой» для отведения влаги от шва.
  7. Задуйте пену или вставьте уплотнитель в отверстия между профнастилом и основанием фартука.

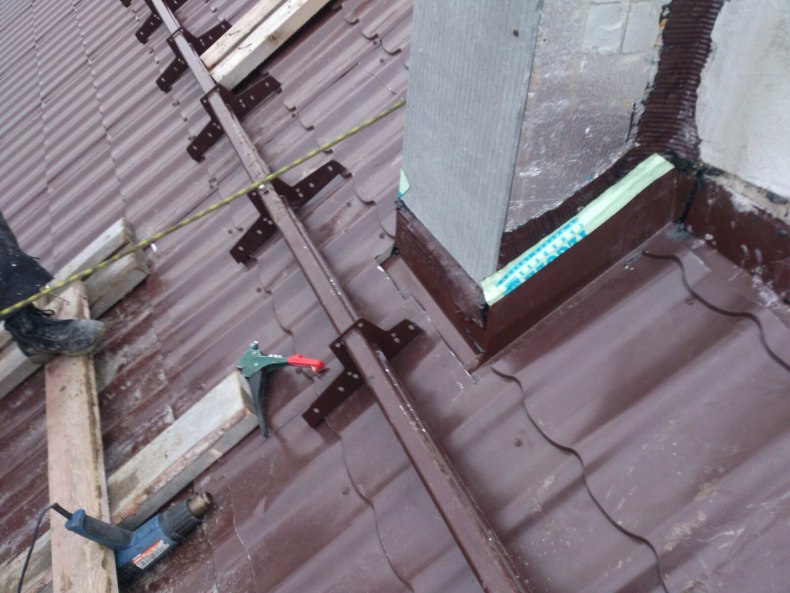

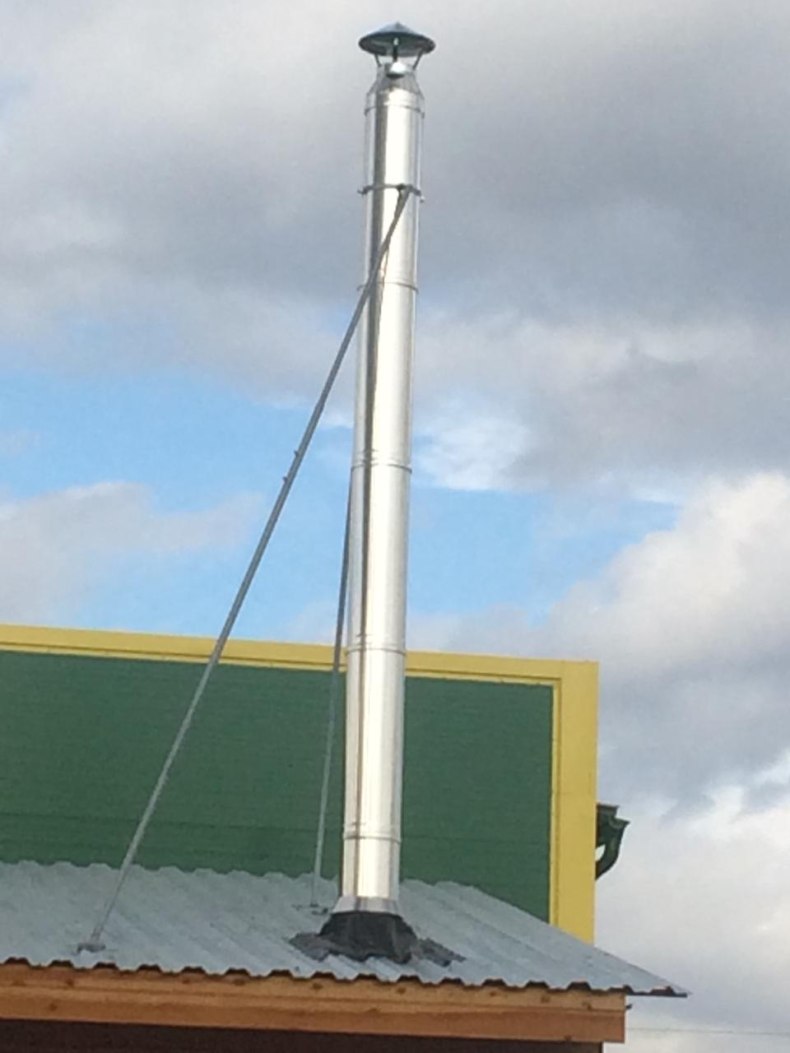

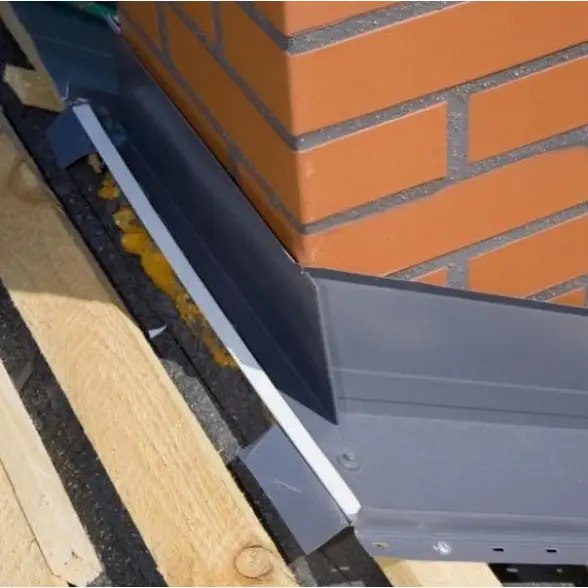

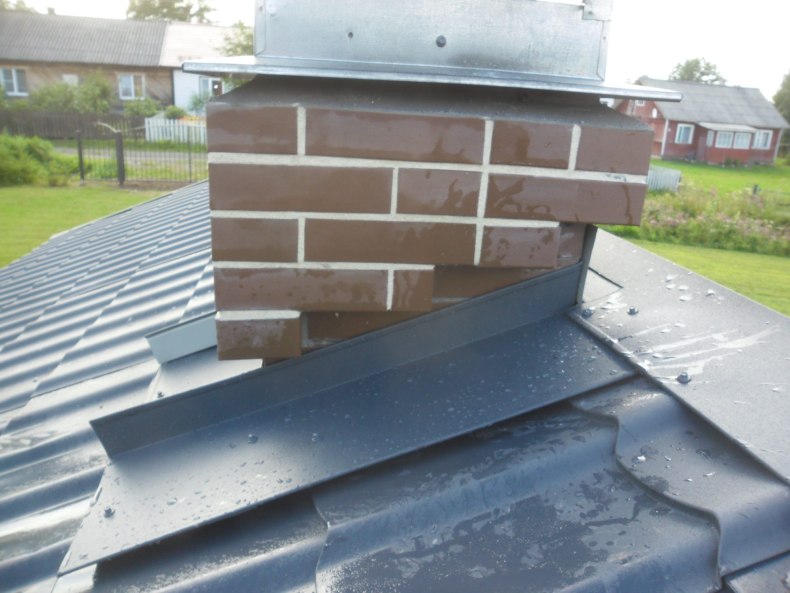

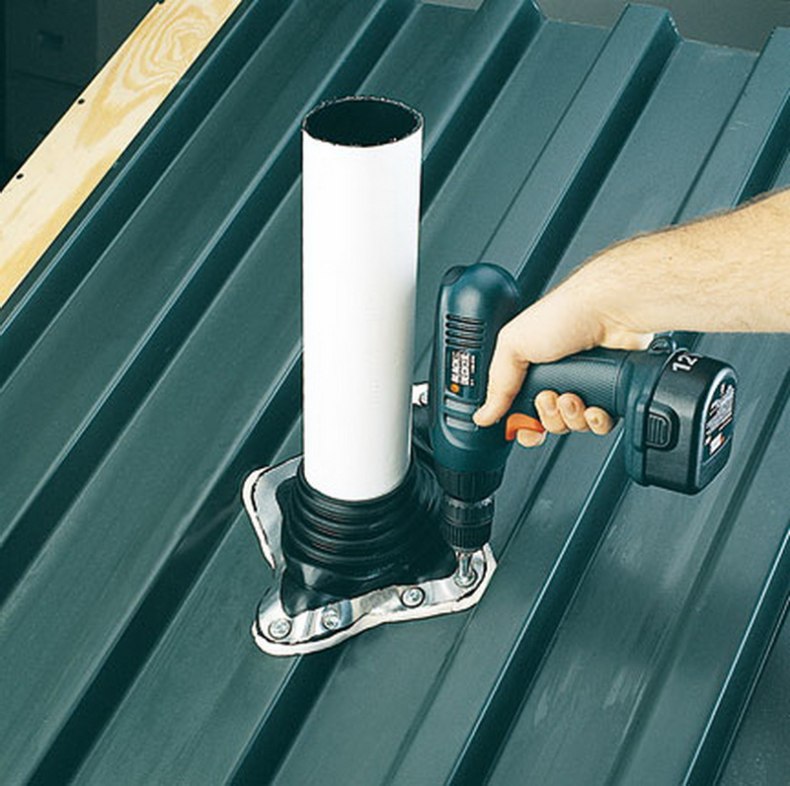

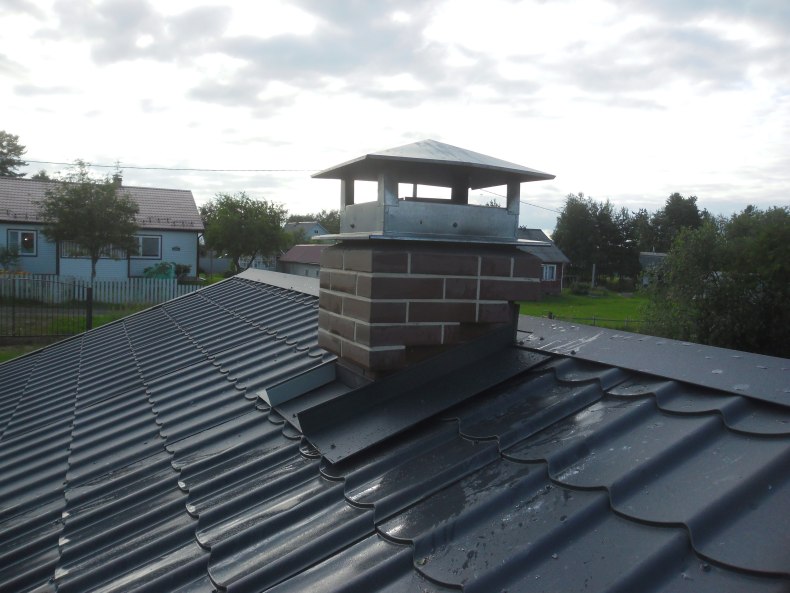

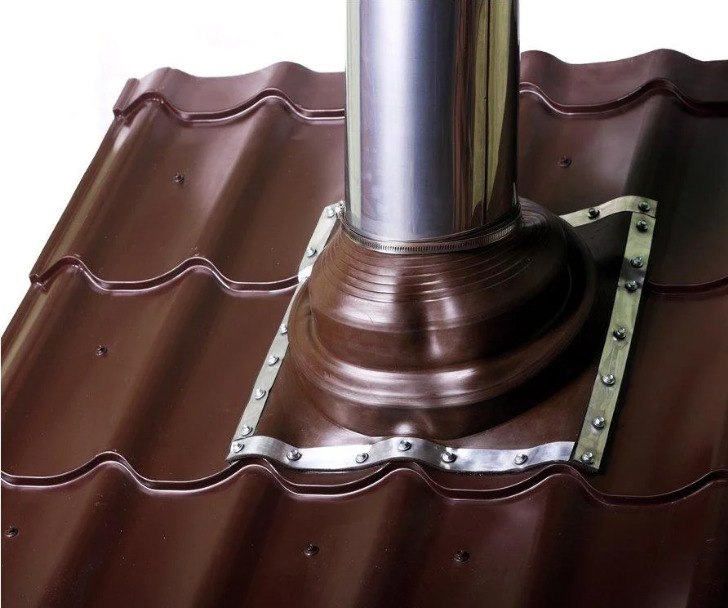

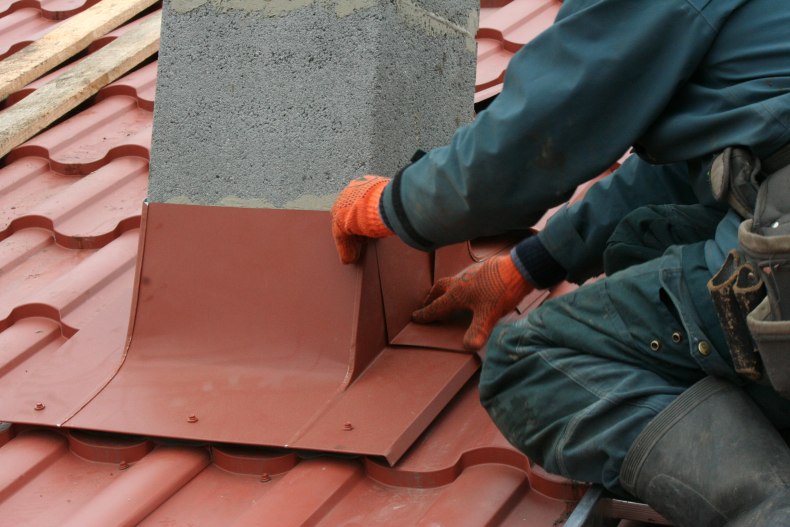

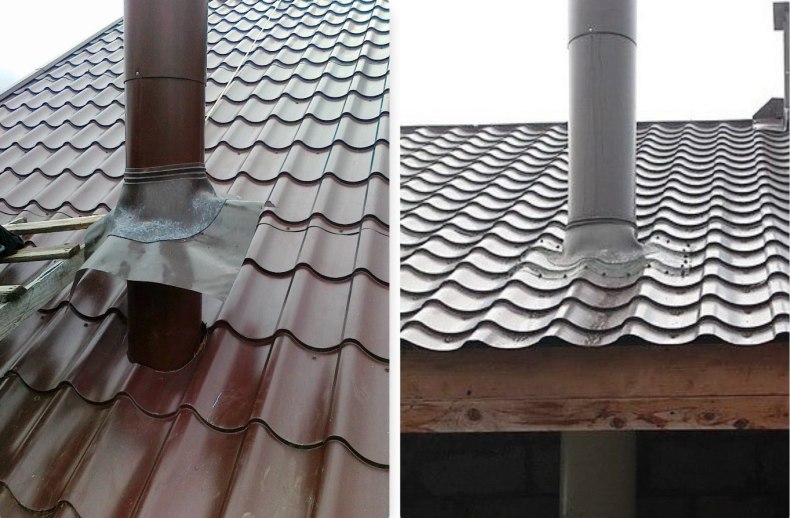

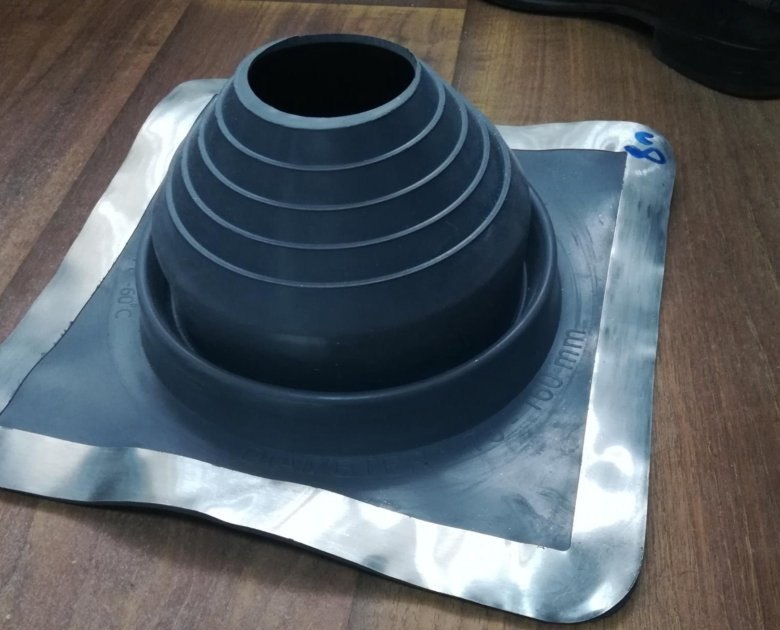

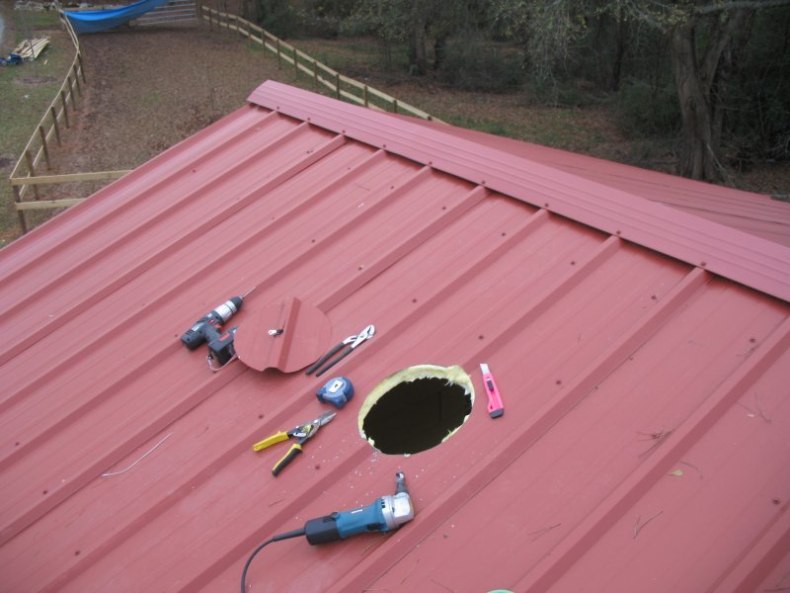

Фото герметизации трубы на крыше
