Висячие стропила: обзор популярных вариантов конструкций + схема установки своими руками стропильной системы для начинающих

Висячие стропила представляют собой конструкцию, не имеющую в самой высокой точке дополнительной опоры, они держат крышу исключительно за счет угла наклона и переноса своего веса на внешние стены.

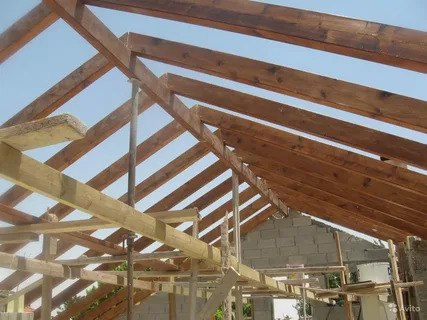

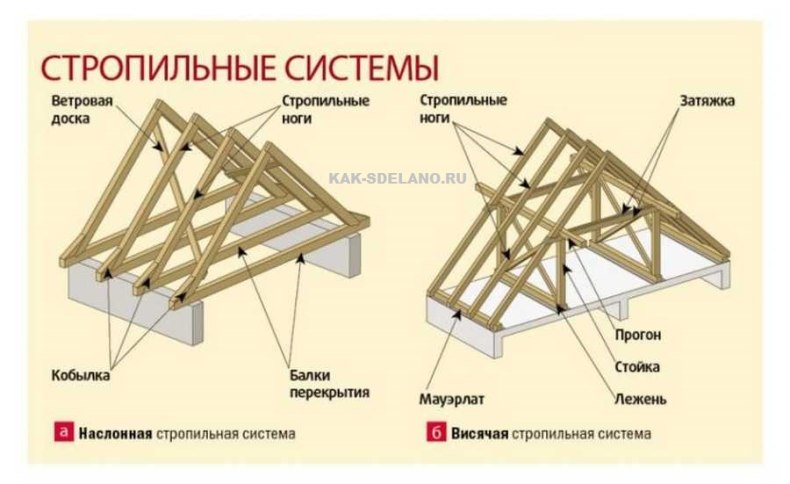

Виды висячих стропил

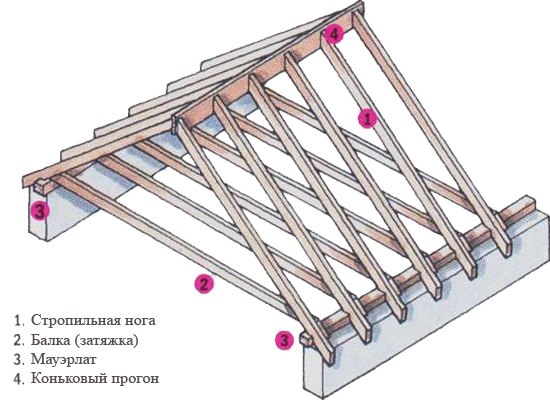

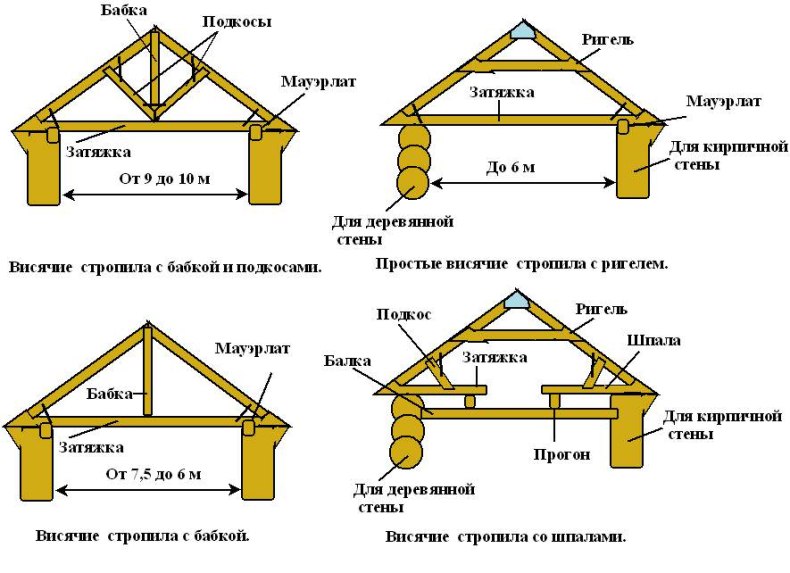

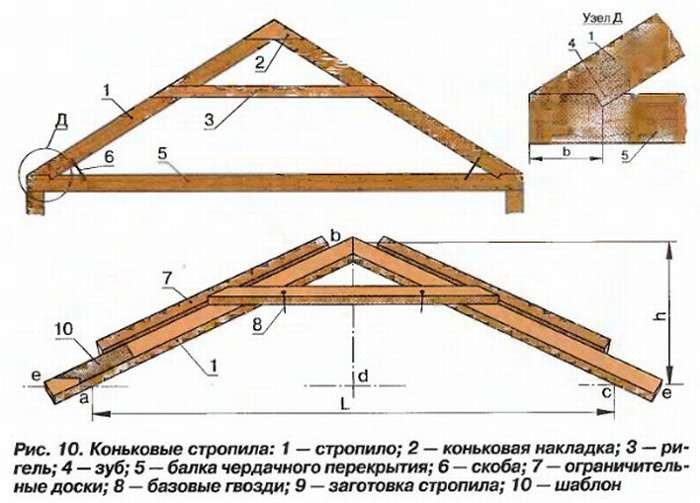

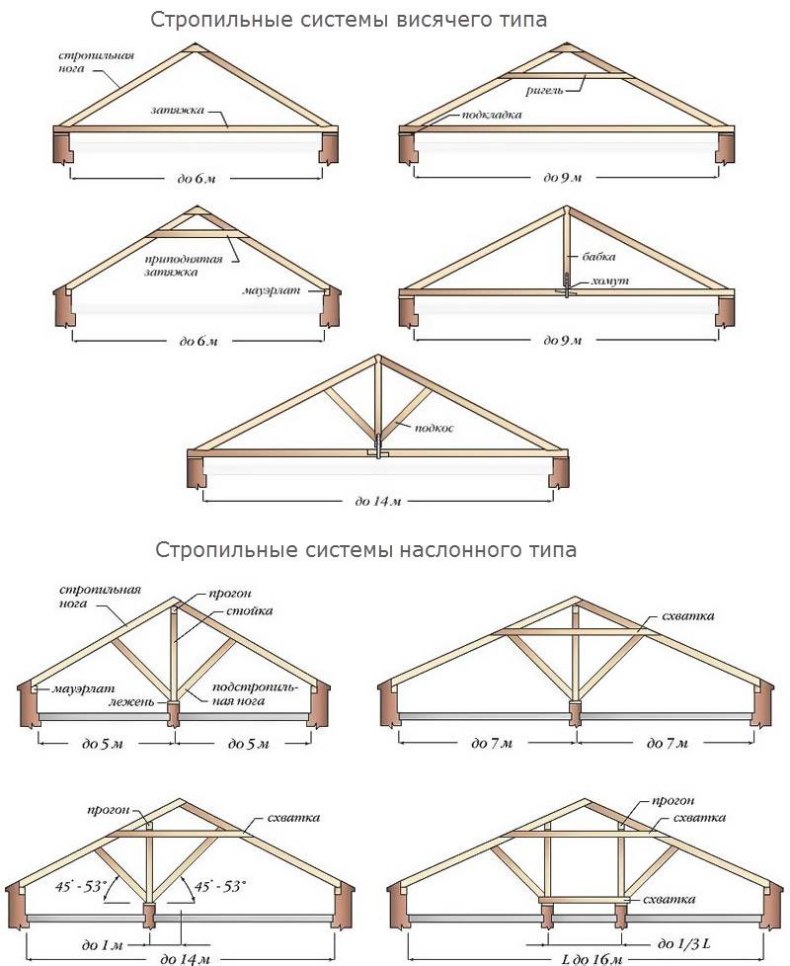

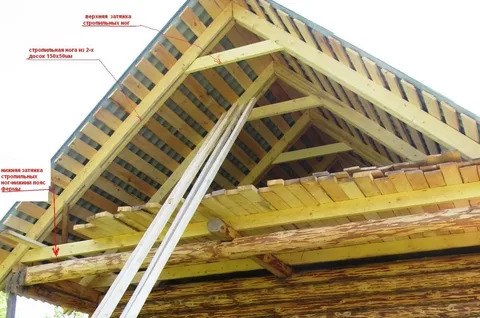

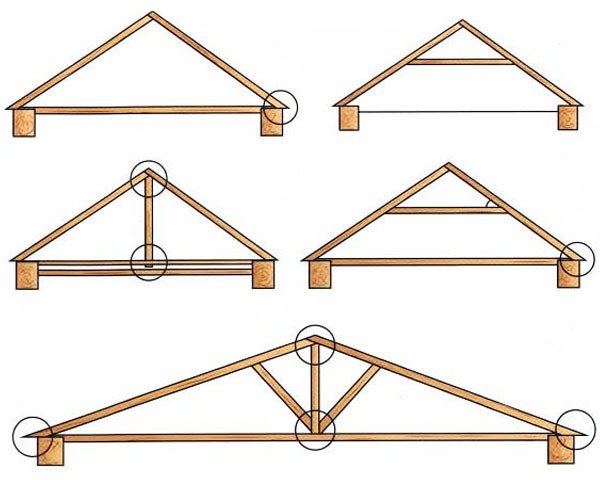

Такие стропила в строительной терминологии имеют названия:

  • Шарнирная треугольной формы;
  • Треугольная с ригелем;
  • С бабкой;
  • С приподнятой затяжкой;
  • С подкосами и подвеской.

Выбор конкретного варианта выполняется в первую очередь проектировщиком в зависимости от пожеланий заказчика. Самостоятельно сделать правильный выбор довольно сложно, а вот после неправильного придется переделывать крышу по новой, что влетит в копеечку.

Сборка висячих стропил

Возведение крыши, как и большинство других работающих над постройкой дома, делится на несколько этапов. Обустройство подвесных стропил — одно из них. Следует отметить, что стропильные системы могут существенно различаться по своим технологическим характеристикам.

  • Основное отличие подвесного варианта — это поддержка элементов конструкции на мауэрлате вверху второго и с нижней или верхней части конька.
  • Это означает, что они размещаются без вертикальной опоры, без которой не обойтись с формированием треугольной системы кровли.
  • Рекомендуется использовать этот вариант при отсутствии внутренних несущих стен в здании.
  • При необходимости также возможно использование чердачного помещения. В качестве примера можно привести строительство мансарды.

Конструкция подвесных стропил переносится на стено-механическую нагрузку — это неизбежная цена отсутствия в составе вертикальных опор. Поэтому возведение такой стропильной системы не может без так называемой стяжки.

Это горизонтально расположенный элемент, притягивающий плечи ног, благодаря чему стены подвергаются меньшей нагрузке. Следует отметить, что по мере уменьшения степени оседания ракеля эффективность нанесения увеличивается.

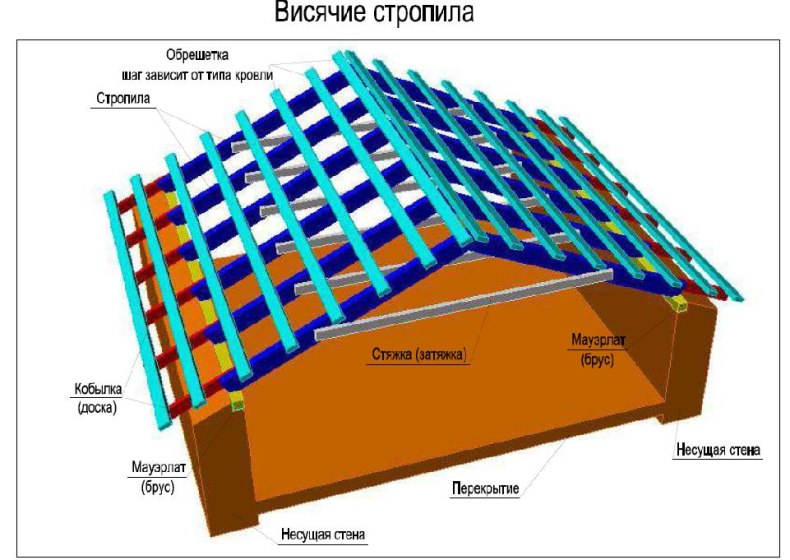

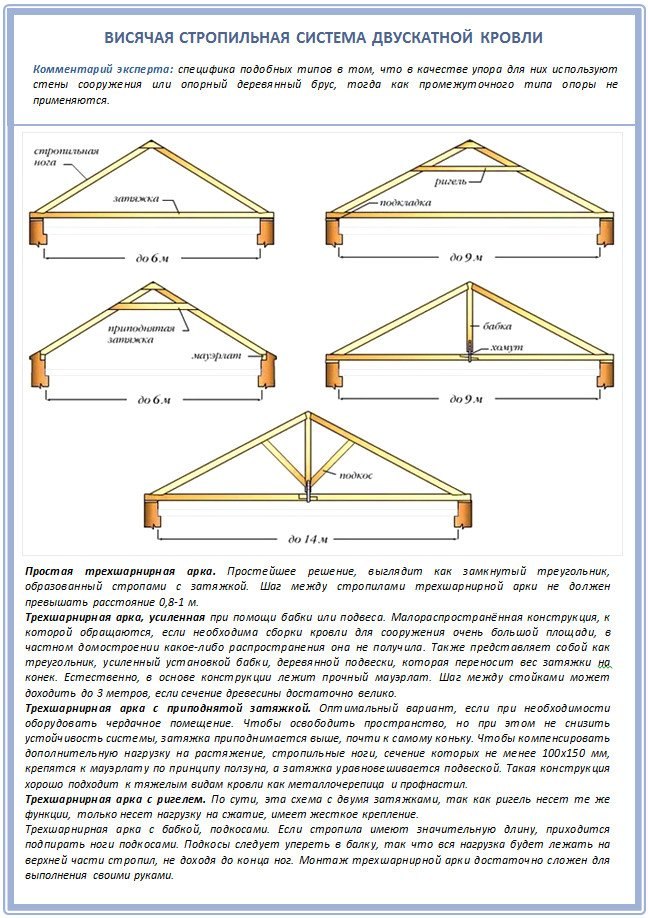

Арка треугольная на шарнирах

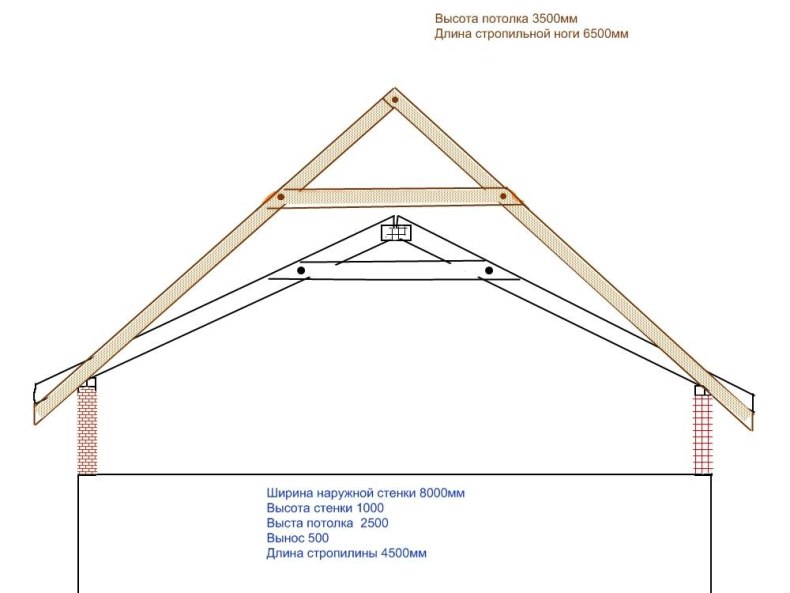

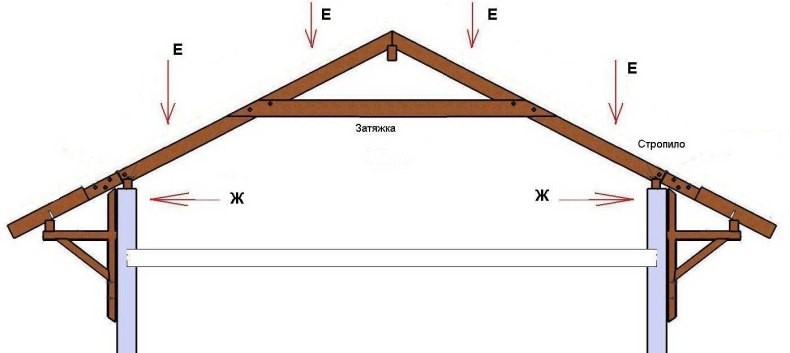

Это самый простой вариант фермы. В основе арки — три элемента: горизонтальная балка (натяжная), фиксирующая подвесные стропила в середине пролета или у основания, а также две совмещенные наверху наклонные ножки.

  • Затяжка, созданная из стальных стержней или деревянных балок, принимает на себя опорную силу, так что только внешняя вертикальная нагрузка передается на внешние стены дома.
  • Это значительно упрощает установку опорной балки на стеновую конструкцию: ее заменяют плоской пластиной вместо мауэрлата, который используется для перераспределения имеющейся нагрузки.

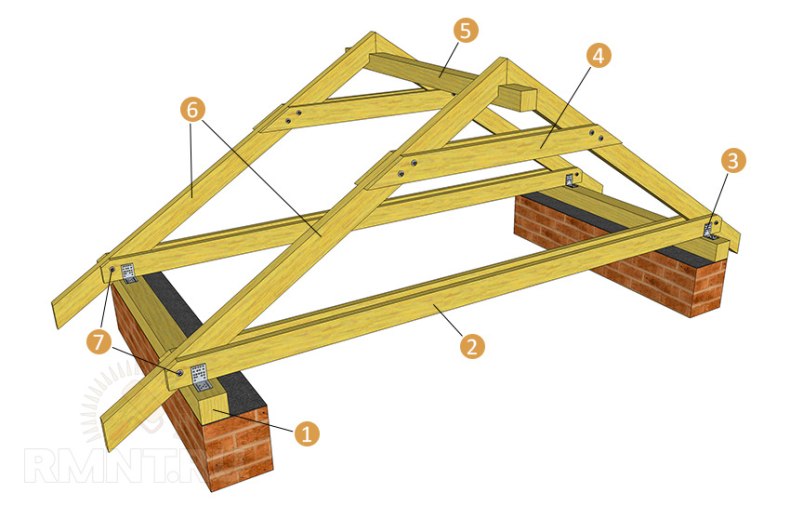

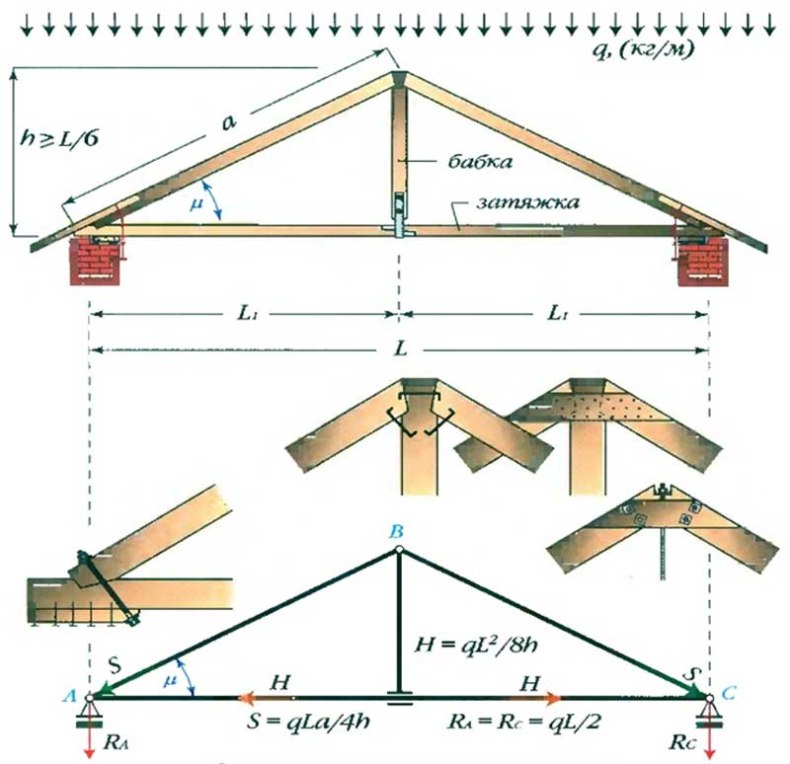

Шарнирно-сочлененная арка с подвеской

Если крыша с подвесными стропилами имеет ширину более 6 м, оборудовать трехэтажную простую ферму сравнительно сложно.

  • Во-первых, чтобы сделать затяжку такого размера, потребуется много времени на поиск стержня.
  • Во-вторых, из-за большого веса длинный поворот висит посередине.
  • Поэтому подвеска используется как дополнение к арке — деталь, которая объединяется за счет затягивания центра и верхней части арки.

Тяговый элемент состоит из двух частей посредством винтового соединения. Деревянную подвеску часто называют бабкой и ригелем, в зависимости от формы.

Преимущества висячих стропил

Стропильная система, выполненная с подвесом, имеет ряд положительных эксплуатационных характеристик. Качественная и грамотная конструкция обеспечит достаточную прочность кровли и снизит воздействие на нее нагрузки. По сравнению с системой наклона она имеет меньший вес, что снижает общую нагрузку на конструкции стен и, следовательно, на основу дома.

За счет использования меньшего количества деталей требуется меньше материала для создания несущей конструкции.



Перекрытие и подвесные стропила

Если в доме большая внутренняя стена, при возведении крыши в роли несущей конструкции используется наиболее часто используемая система. Его главное отличие заключается в наличии внутреннего дополнительного элемента, подчеркивающего колонну или внутреннюю подпорную стенку.

По этой причине нагрузка передается только на изгиб. К достоинствам такой конструкции можно отнести относительно небольшой вес и необходимость использования небольшого количества материала для строительства.

  • В определенных случаях, например, при устройстве одной кровли через несколько интервалов, необходимо одновременно использовать как многослойные, так и подвесные системы.
  • Стропила, узлы многоуровневого строительства в этом варианте используются в той части дома, где соответственно установлены внутренние опоры. Там, где их нет, устраивается другая система.

Этапы возведения висячих стропил

После определения типа стропил можно брать за саму постройку. Сначала делается схематический рисунок. Стоит сразу отметить, что желательно доверить специалистам, так как это требует специальных знаний и опыта в данной сфере.

  • Выполнение расчетов на уровне непрофессионала является относительно опасной мерой, так как могут возникать ошибки проектирования, которые впоследствии могут привести к изменению целостности кровельной системы или ее разрушению.
  • После создания чертежа выполните другие задачи — установку мауэрлата. Его используют для этого деревянного бруса, который имеет сечение 20х20 см, размещают по периметру стен и армируют.

Следует обратить внимание на то, что мауэрлату необходима защита от влаги, поэтому под него кладут специальный материал, например, кровельный.

При использовании блоков или кирпича для возведения стен необходимо по периметру нанести бетонную стяжку, прежде чем это может быть мауэрлат.

В качестве материала для стропил лучше всего использовать деревянную балку диаметром 20 х 5 см, при необходимости обрезать до подходящей длины, сделать специальные пропилы снизу и обеспечить прочную опору в мауэрлате.

  • Подвесные стропила можно установить с помощью коньковой балки, что придает конструкции дополнительную жесткость. При устройстве кровли без нее соединение балок в верхней части следует производить с упором, а не внахлест.
  • Возможны два варианта установки: установите первые две внешние пары ножек с помощью гребня, а затем положите остальные, либо нормально. Это более выгодно в первом варианте осуществления, в результате чего может быть получена экономия времени, а также более надежная конструкция, устойчивая к различным типам нагрузок.

Для изготовления перекрытий это тот же материал, что и для висячих стропил. Затяжка в горизонтальном положении. Чем ниже ее положение, тем лучше его свойства.

Этот факт необходимо учитывать, что особенно важно, если вы планируете эксплуатировать чердачное помещение. При отсутствии древесины подходящего размера для создания затяжки можно использовать фрезер для швов.

Фото висячих стропил
