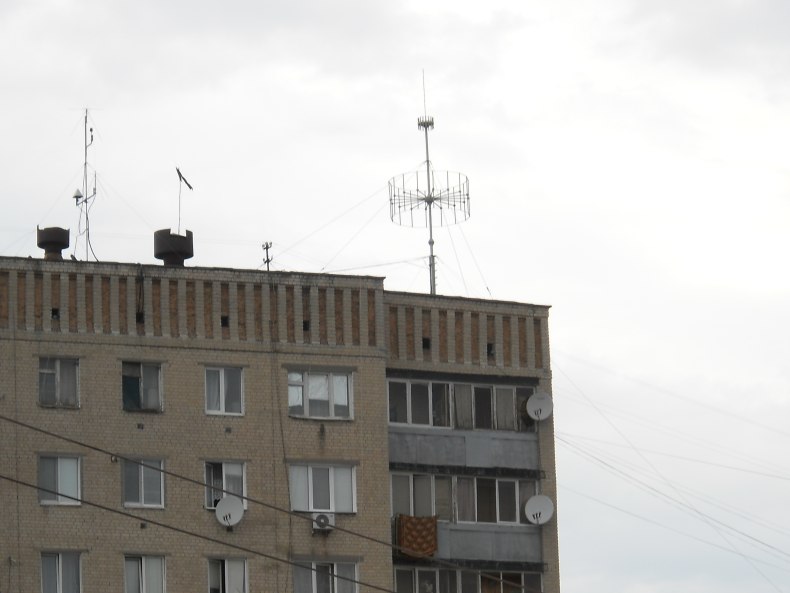

Установка антенны на крыше дома (частного или многоквартирного). Юридические тонкости законодательства с вариантами подключения
В частном доме качество ТВ-сигнала и количество каналов зависит только от хозяина жилища, а именно от того – какую и как антенну он будет использовать. Качество приема сигнала зависит также и от способа установки этого устройства.
Отчасти то же можно отнести и к качеству работы интернета и сотовой связи. Хотя эти виды коммуникаций обеспечивает провайдер, но любой владелец может легко усилить сигнал с помощью специального оборудования. Главное при этом – соблюсти все юридические аспекты.

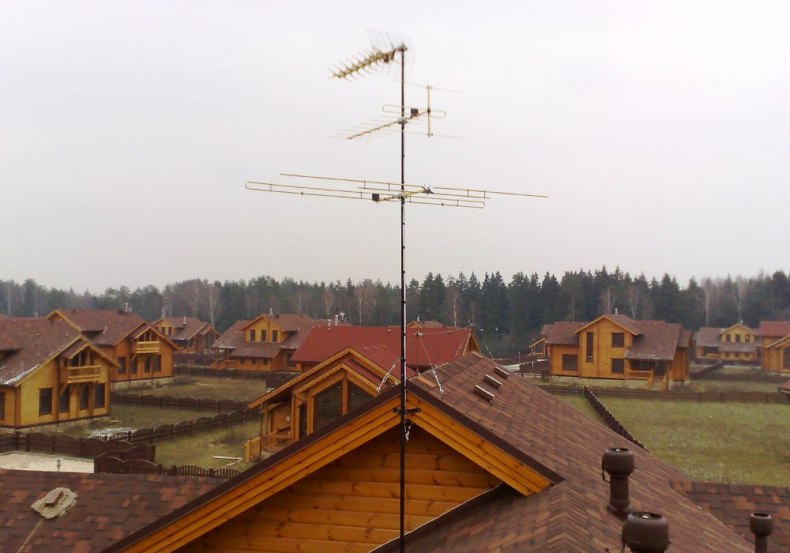

Виды антенн с креплением для крыши
Все устройства, которые предназначены для приема слабых волн и их усиления, а также для отделения самого сигнала от шума называются антеннами.
Антенны для цифрового телевидения, которое сейчас транслируется на территории всей России, делятся на несколько групп:
- Всеволновой канал. Принимает волны от ближайшей телевизионной вышки. Имеет наиболее простую и надежную конструкцию. Может работать как с аналоговым, так и с цифровым сигналом.
- Линейная решетка, которая состоит из толстого стержня и небольших поперечных трубок, длина которых к концу постепенно уменьшается. Хорошо ловит даже самый слабый сигнал, но она легко деформируется от сильного ветра или от птиц.
- Логопедическая антенна, которая имеет два центральных стержня и более толстые поперечные трубки. Она довольно крепкая и легко ловит даже самый слабый сигнал.
- Спутниковая антенна. Сложное устройство в виде тарелки, которое принимает сигнал напрямую от спутника и не нуждается в телевизионной вышке поблизости. Существует несколько видов этих антенн.
Недавно появился и новый вид антенн – это приборы для усиления волн голосовой связи и интернета. Они существенно отличаются от телевизионных, так как работают в принимающем и транслирующем режиме.
Таких антенн существует несколько видов, а их установка ограничивается определенными юридическими моментами.
Виды спутниковых антенн
Все бытовых спутниковых антенн существует три основных вида. Все они оснащены классическими тарелками, которые ловят сигнал со спутника и собирают его на конвектере.
Также антенны различаются между собой по материалам, из которых они изготовлены.
Виды спутниковых антенн:
- Офсетные. Имеют не идеально круглую, а вытянутую форму, которая позволяет им отражать сигнал со смещением. Из-за этого они имеют больше возможностей для поворотов относительно своей оси и хорошо могут противостоять ветру. Из-за их вертикального положения зимой здесь снег не задерживается.
- Прямофокусные, которые имеют идеально круглую тарелку, которая концентрирует сигнал точно в центре. Тарелка всегда устанавливается так, чтобы она смотрела в небо. Минусом ее является то, что на большой площади тарелки зимой накапливаются огромные объемы снега. Они затрудняют прием сигнала и увеличивают нагрузку на кровлю.
- Тороидальные. Новый тип тарелок, который имеет сразу два отражателя: большой и малый. На этих тарелках можно устанавливать сразу несколько конвекторов. Благодаря этому одна тарелка может улавливать сигналы одновременно с 3-4 спутников.
Прием волн зависит и от величины тарелки. Но важно учитывать, что большая площадь также хорошо ловит и ветер.
Поэтому важно выбирать диаметр тарелки наиболее подходящий для сигнала спутника, который осуществляет трансляцию в конкретном регионе. Подобрать размер антенны можно по таблице соотношения мощности волн спутника и диаметра тарелки:
Мощность сигнала в dBW | Диаметр тарелки в метрах | Мощность сигнала в dBW | Диаметр тарелки в метрах |
49 | 0,75 | 42 | 1,69 |
48 | 0,85 | 41 | 1,9 |
47 | 0,95 | 40 | 2,13 |
46 | 1,07 | 39 | 2,39 |
45 | 1,2 | 38 | 2,68 |
44 | 1,34 | 37 | 3 |
43 | 1,5 | 36 | 3,38 |
Важно! Чтобы тарелка хорошо ловила в ненастную погоду лучше выбрать тарелку с запасом падения мощности сигнала на 2-3 dBW.
Виды усилителей для антены
Для увеличения сигнала интернета и голосовой связи в диапазонах GSM, 3G и 4G существуют приборы разных типов. Они различаются между собой мощностью и сложностью конструкции:
- Всенаправленная антенна. Самая простая конструкция, которую достаточно просто установить на крышу. Ее не нужно специально куда-то направлять. Она обладает наименьшей мощностью и ограниченным радиусом в 5 км.

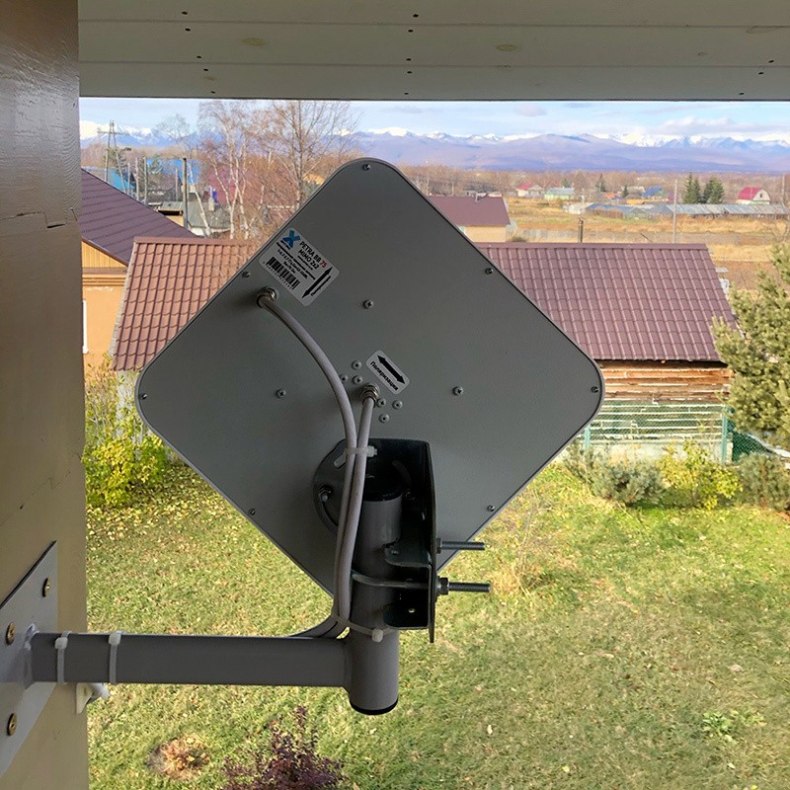

- Панельная антенна. Также простая по конструкции модель, может принимать сигнал на расстоянии 5-25 км. Именно ее чаще всего устанавливают в частных домах.
- Волновой канал. Устроены также, как устройства для ТВ, но имеют трубки другой формы, которые расположены с другим шагом. Ловят сигнал на расстоянии 20-25 км, но сложны в установки и обслуживании.
- Параболические антенны. Сложны в установке, так как требуют тонкого позиционирования по направлению к базовой станции. Отличаются большим радиусом действия в 45 км. Идеально подходят для удаленных населенных пунктов.
Все приборы для усиления беспроводного интернета и телефонной связи поставляются в комплекте со специальными репитерами, которые распространяют пойманный антенной сигнал на ограниченной территории, например, внутри дома.
Правила установки антенны на крыше
С законодательной стороны ограничений для применения телевизионных антенн никаких ограничений нет. Это обусловлено тем, что они своей работой не в состоянии помешать другим людям на большом расстоянии.
- Антенны, которые усиливают сигнал интернета или сотовой связи, могут создавать радиоволновые шумы, которые будут мешать работе другого оборудования в округе.
- Административный Кодекс России налагает запрет на подобные устройства, их использование грозит штрафами обычным людям до 5000 рублей, а компаниям – до 300 000 рублей.
- Если антенна будет мешать другим пользователям или даже работе операторов сотовой связи, то это быстро зафиксируют и штраф будет неизбежен.
Важно! Чтобы не попасть на штраф, необходимо использовать только сертифицированное в России оборудование.
Кроме того, перед покупкой и установкой лучше проконсультироваться со своим поставщиком интернета и голосовой связи. Возможно, проблему плохого сигнала удастся решить как раз на его стороне.

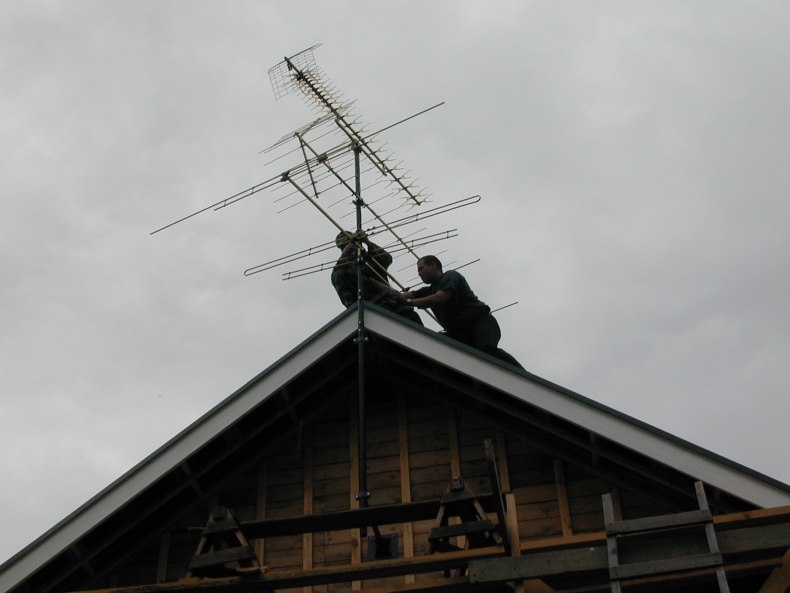

Инструкция по монтажу антенны на крыше
При монтаже любой мачты на здании необходимо сначала выбрать место для ее установки, затем произвести сам крепеж и установить защиту от молнии. Мачту нельзя крепить к дымоходу, водостоку или газопроводу, на боковые стены здания под свесами.
Варианты мест установки мачты:

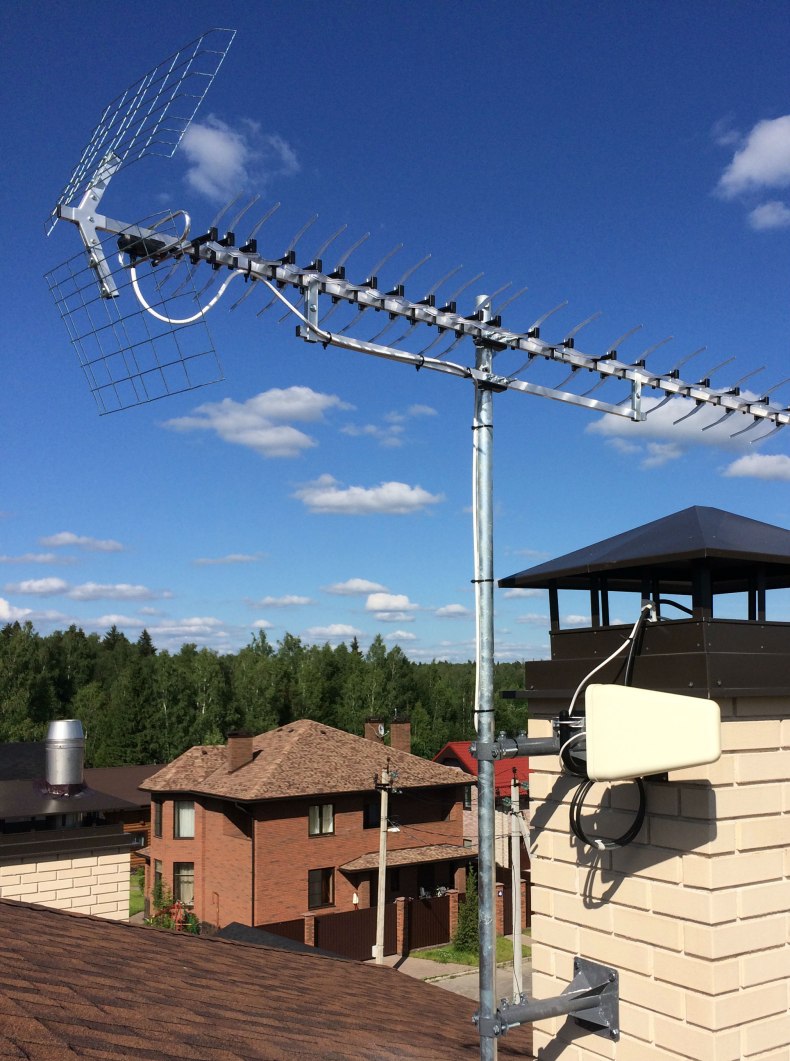

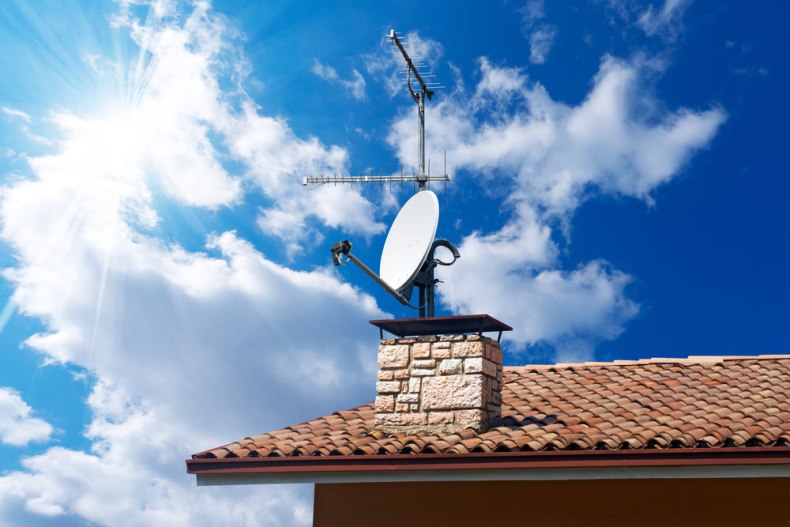

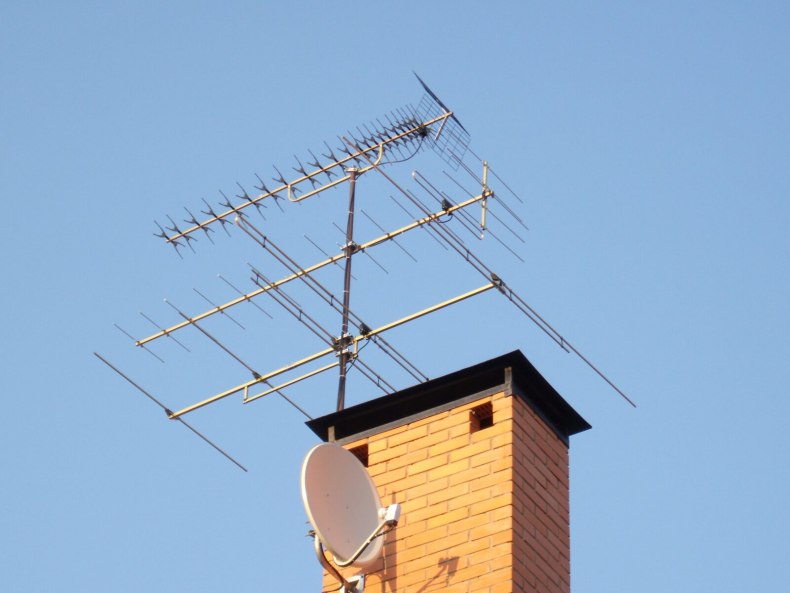

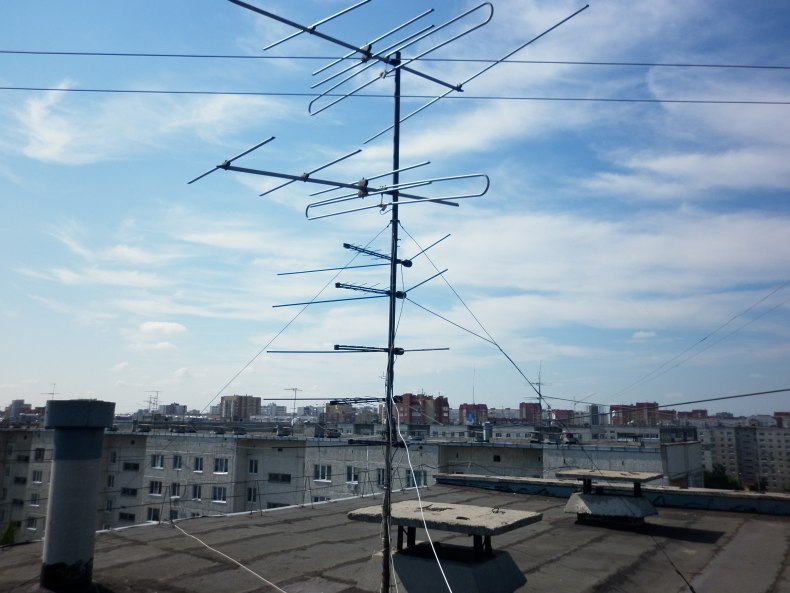

- К кирпичным шахтам системы вентиляции. Такой способ будет наиболее простым, надежным и удобным.

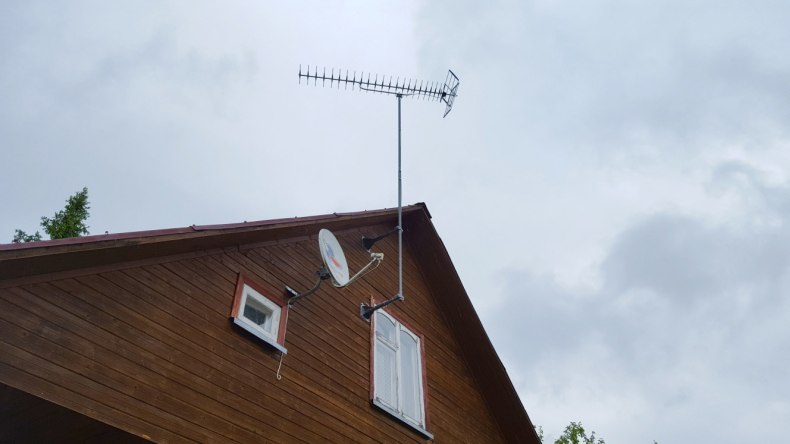

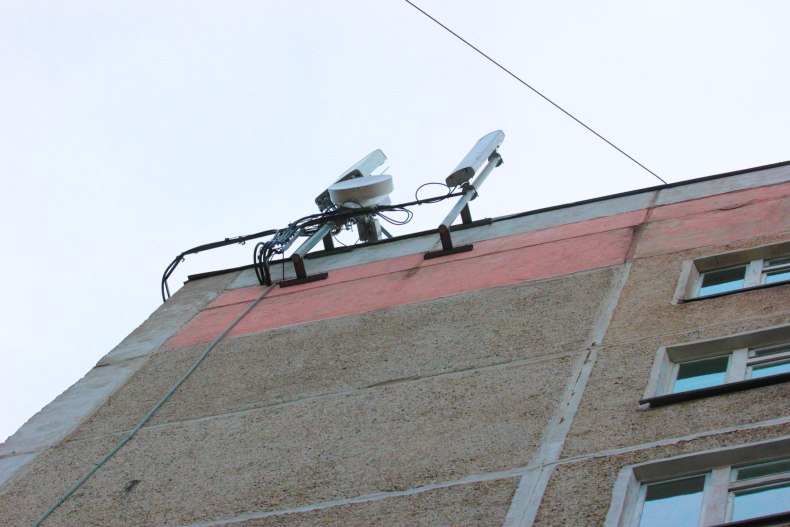

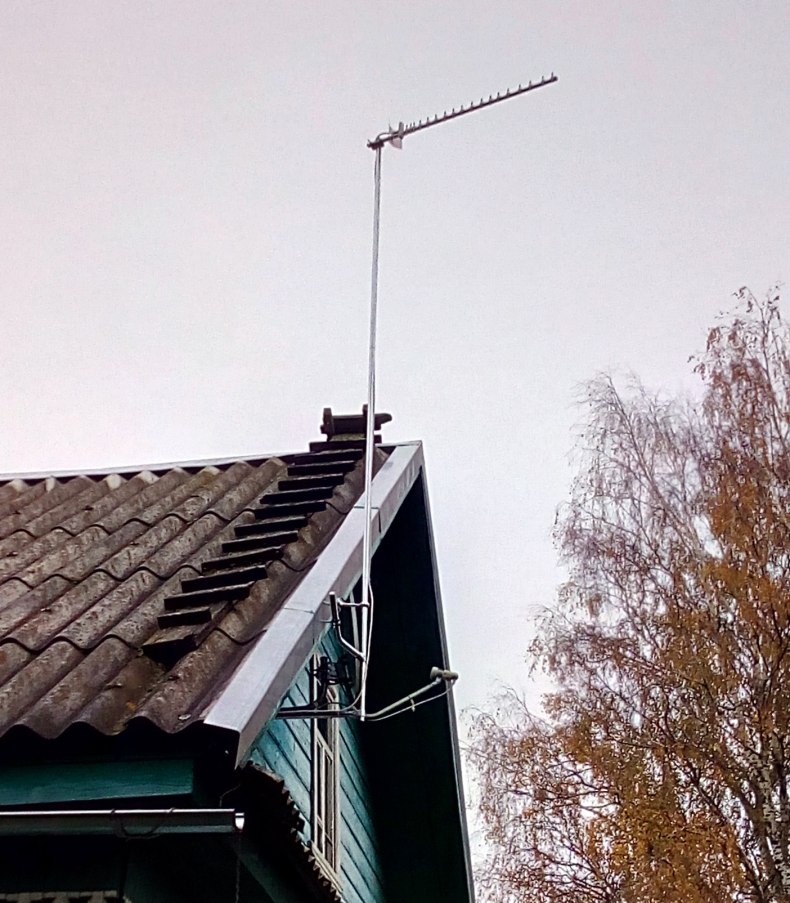

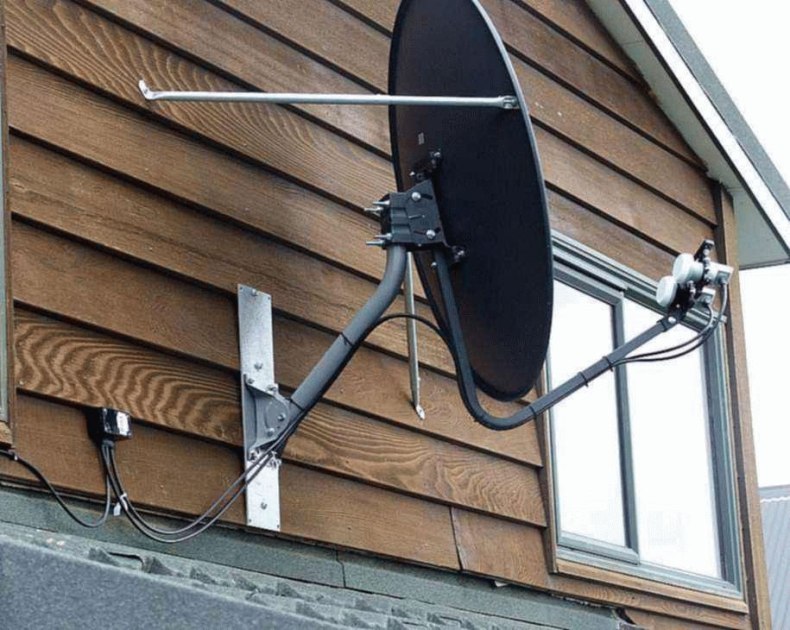

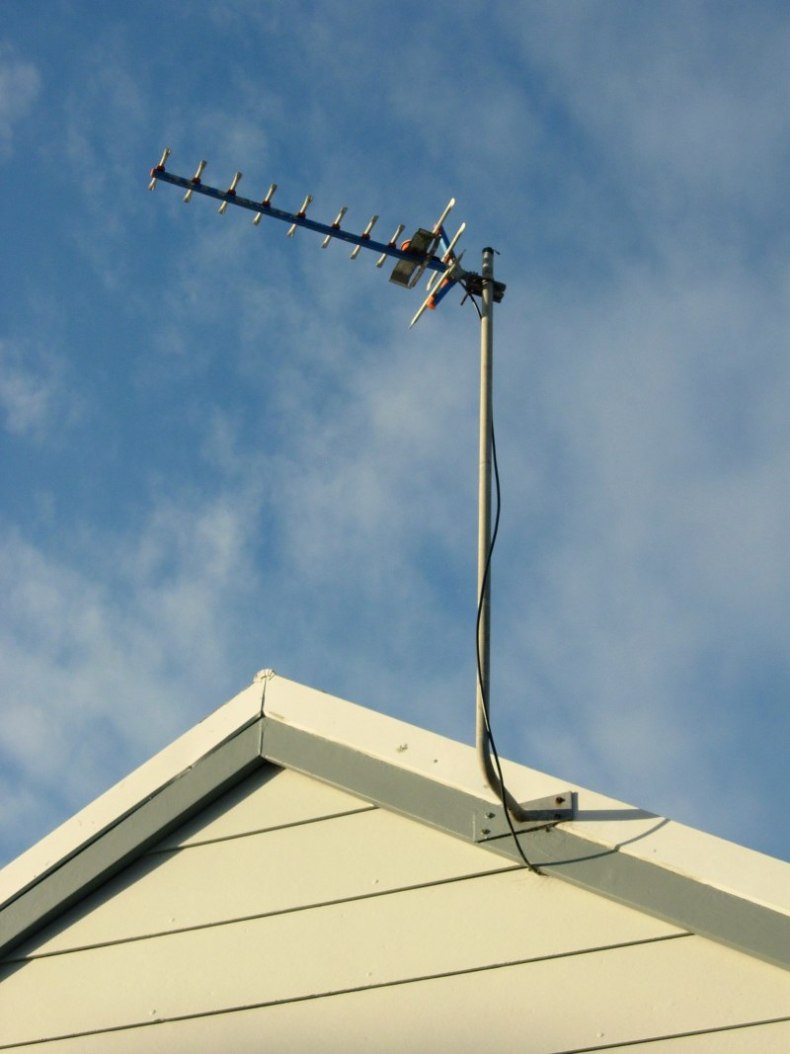

- К фасаду здания. В этом случае крыша не затрагивается, а значит, повредить ее невозможно. К стене антенна крепится за счет двух перпендикулярных кронштейнов. Такую антенну проще обслуживать.

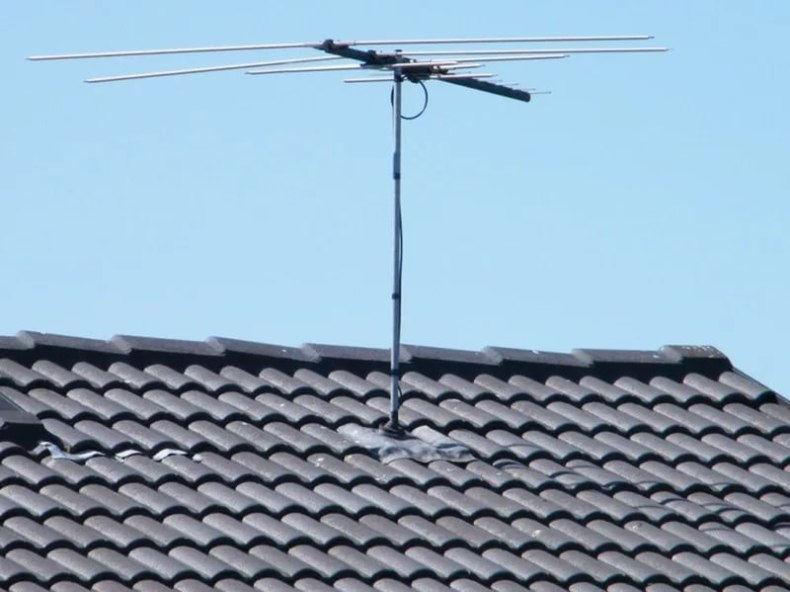

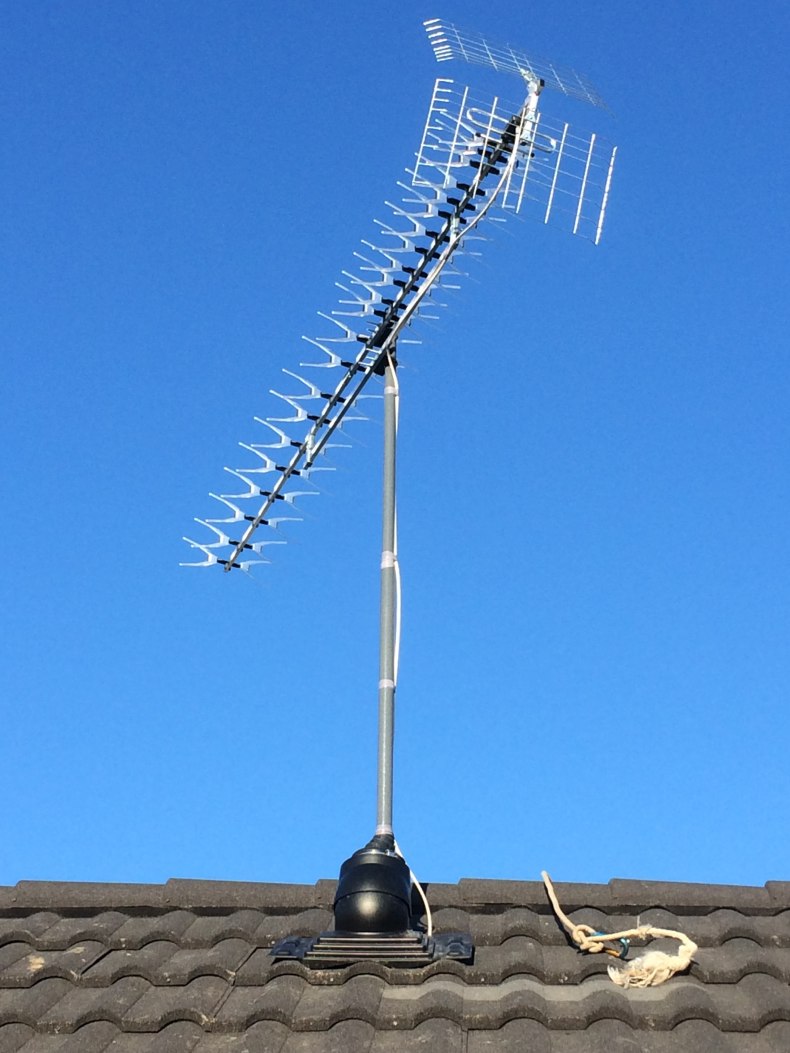

- На скате крыши. В этом случае придется проделать сквозь весь пирог крыши и загерметизировать его. Также следует надежно закрепить антенну 2-3 специальными растяжками.

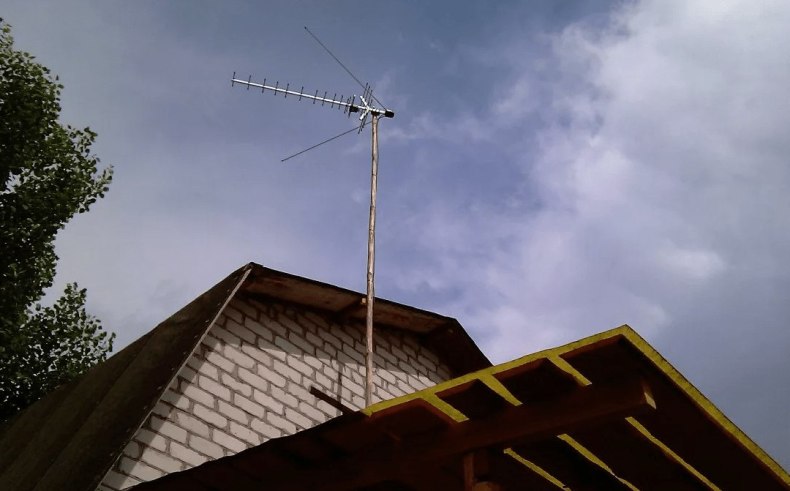

- На конек крыши. Этот способ позволяет сократить длину мачты, так как антенна будет находиться максимально высоко. Место крепления устройства необходимо обязательно загерметизировать.

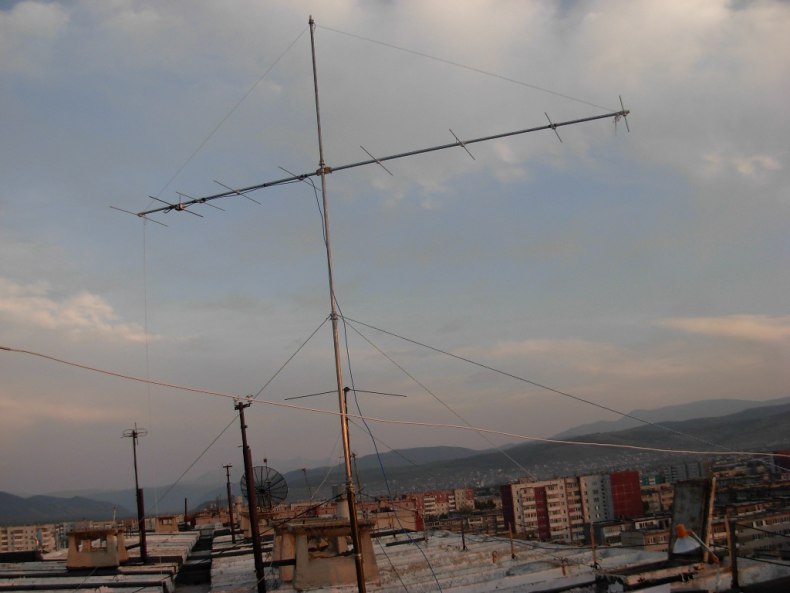

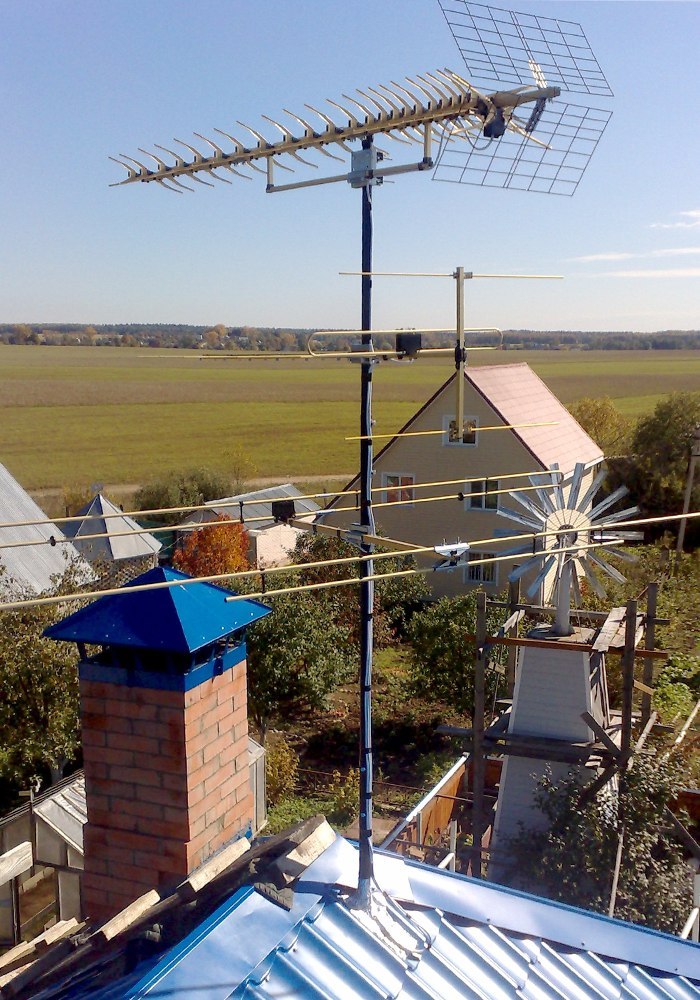

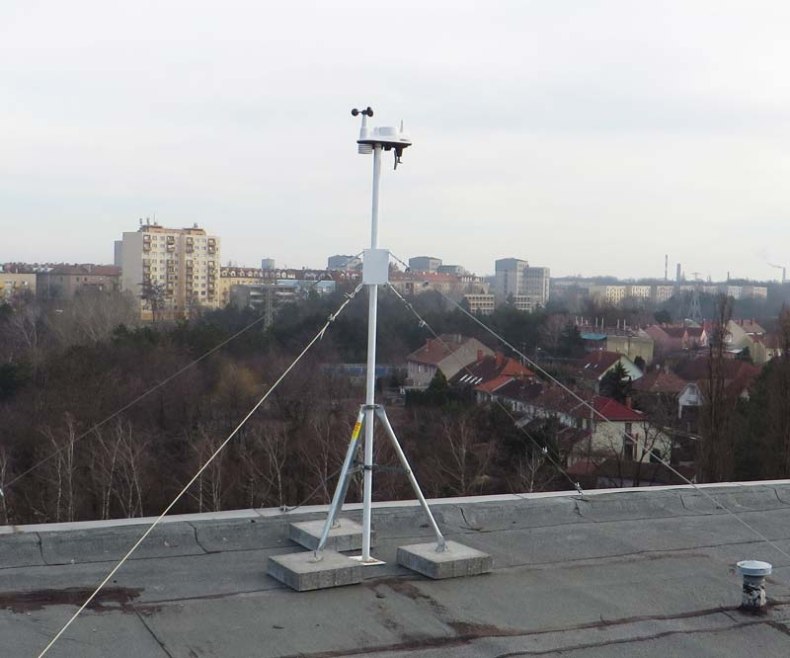

При установке мачты на самом коньке или скате здания ее закрепляют 3-мя растяжками при высоте мачты до трех метров. При большей высоте потребуется 2 ряда растяжек – 5 в нижнем, 3 – верхнем.
После установки антенны необходимо смонтировать отвод молнии.
- Для этого над антенной устанавливают мачту молниеприемника, к которой крепят токоотвод, которым послужит обычный стальной трос сечением не менее 4 см2.
- Он отводит напряжение молнии к заземлению – стальной трубе, вбитой на 2-3 метра в почву.
- После этого установку антенны можно считать завершенной.
Грамотная установка антенны позволит наслаждаться всеми благами цивилизации: телевидением, интернетом и связью прямо на природе без лишних хлопот.
