Стропильная система полувальмовой крыши своими руками: чертежи с размерами, конструктивные особенности и технология сооружения

Наиболее сложными из существующих конструкций четырехскатных кровель являются полувальмовые. Процесс возведения крыши североевропейского типа возможно осуществить неподготовленным строителям, но только при наличии необходимых проектных разработок, с подробными чертежами.

Необходимо также подробное описание последовательности действий, составленных на основании индивидуальных особенностей здания и возможных атмосферных нагрузок в регионе.

Особенности каркаса стропильной системы

Наличие 4-х скатов кровли предполагает устройство опорных мауэрлатов по всему периметру перекрытия последнего этажа. Основание для стропильного каркаса необходимо заложить под каждой из сторон стропильной системы.

  • Треугольные плоскости крыши формируются путем сборки сложной конструкции, состоящей из нескольких разновидностей стропил, таких как диагональные, вспомогательные и рядовые.
  • Конек кровли лежит на вертикальных стойках опоры, которые в свою очередь распределяют нагрузки на лежень или перекрытие чердака.

Верхний коньковый брусок поддерживается чаще всего сложной системой деревянных ферм, которые усиливаются прогонами, ригелями и подкосами.

Обтекаемая форма скатов является особенно адаптированной к холодным, порывистым ветрам и возможных снежным заносам.

Преимущества полувальмовых крыш

Крыша данного типа отличается от классических вальмовых или шатровых конструкций тем, что 2 противоположных ската имеют укороченный вид и опираются на несущие стены фронтонов.

При этом фронтоны подняты над уровнем чердачного перекрытия и могут иметь вставки из слуховых или мансардных окон.

Среди заметных преимуществ полувальмовых кровельных систем можно отметить следующие:

  • Разнообразие вариантов, предлагаемых в проектах малоэтажной застройки.
  • Украшают архитектурный вид домов, построенных в любом стиле, благодаря оригинальности индивидуальных проектов.
  • Поднятые стены фронтонов облегчают обустройство мансардных и чердачных помещений, что увеличивает общую площадь дома.
  • Обладают хорошими изоляционными качествами, а уклон скатов обеспечивает быстрое удаление осадков.
  • Успешно противостоит воздействию вибраций, особенно в регионах с повышенной сейсмической опасностью.

Из сложностей строительства полувальмовой крыши главными являются: повышенные требования к квалификации кровельщиков, увеличение общей стоимости строительства.

Расход дополнительных материалов обусловлен необходимостью большого количества досок и бруса для устройства стропильной системы, а также увеличением площади листового покрытия кровли. Соответственно требуется больше утеплителя, влагозащитной пленки и других вспомогательных элементов массивной конструкции.

Проектирование и расчет кровельных работ

В первую очередь определяется назначение чердачного пространства, предназначенное для обустройства мансарды или хранения различных предметов и сельскохозяйственных запасов.

При расчете основных нагрузок от всей массы кровельной конструкции на несущие стены и чердачное перекрытие, учитывают сечение деревянных деталей стоек, стропил, ригелей и ферм, а также угол наклона и общий вес покрытия.

  • Особенное внимание при проектировании полувальмовой крыши здания уделяется углам наклона всех скатов, которые напрямую зависят от особенностей климата в регионе, наличия большого количества осадков в виде снега и сильного ветра.
  • Большое значение для распределения шага и расчета сечений пиломатериалов имеют технологические особенности укладки кровельного покрытия и его масса, так как разница между керамической черепицей и профлистом на практике является очень существенной.

Поэтому, даже калькуляцию, сделанную с помощью онлайн-программ, необходимо обсудить с профессионалами.

Варианты полувальмовых крыш

Первоначальным образцом строительства 4-х скатной кровли конвертом служил традиционный шатер.

В случае сооружения укороченных противоположных вальм, крыша представляет собой промежуточный вариант между 4-х и 2-х скатными вариантами и в ее конструкции присутствуют оба строительных принципа.

Различают полувальмовые крыши также по особенностям укороченных вальм, которые бывает 2-х типов – датского и голландского.

  • В первом случае, укороченные торцевые части лежат на возвышении фронтона трапециевидной формы.
  • Во втором – полувальмовые трапеции 2-х противоположных скатов кровли примыкают к вертикальным треугольным фермам, на которых лежит коньковый брус.

Плоскость треугольников может быть сплошной или со встроенными слуховыми проемами. На базе основных принципиальных схем проектируется множество разнообразных конструктивных вариантов, которые отличаются размерами, высотой, пропорциями и формой деталей.

Особенности монтажа полувальмовой крыши

При самостоятельном сооружении сложной кровельной конструкции необходимо укрепить несущие стены из кирпича или блоков армирующим поясом по всему периметру.

  1. Мауэрлат укладывают по всем сторонам 4-х скатной крыши, в том числе на поднятых стенках фронтонов.
  2. Затем приступают к установке лежня и вертикальных опор, к которым крепится главный коньковый брус.
  3. Стропила крепят к коньку наслонным методом, в нижней части упирая их в мауэрлат, под который в досках выпиливают опорные выемки.
  4. Шаг стропил обычно составляет от 60 до 120 см, а при проектной длине доски учитывают дополнительно запас от 40 см на свес карниза.

Стропильная система после установки укрепляется диагональными элементами, которые монтируются в верхней части гвоздями, а в нижней – с помощью металлического уголка.

В особенно массивных конструкциях диагональные стропила делают из сдвоенных досок. Затем приступают к монтажу укороченных полувальм над фронтонами, по аналогии с устройством основных скатов.

Стропильный каркас покрывают обрешеткой под разновидность кровельного материала, затем укладывают слой гидроизоляции и приступают к установке покрытия.

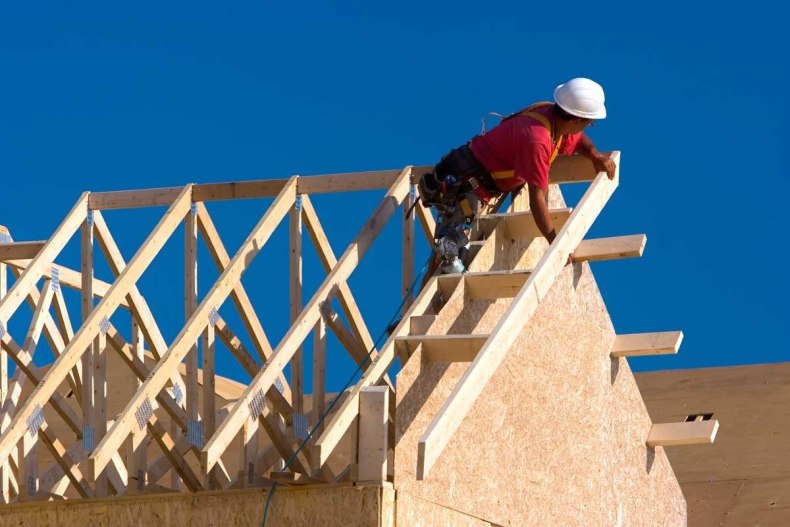

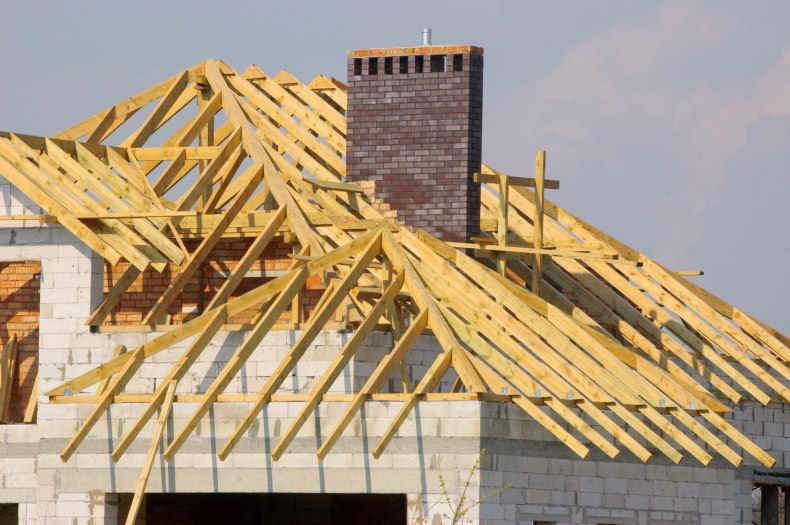

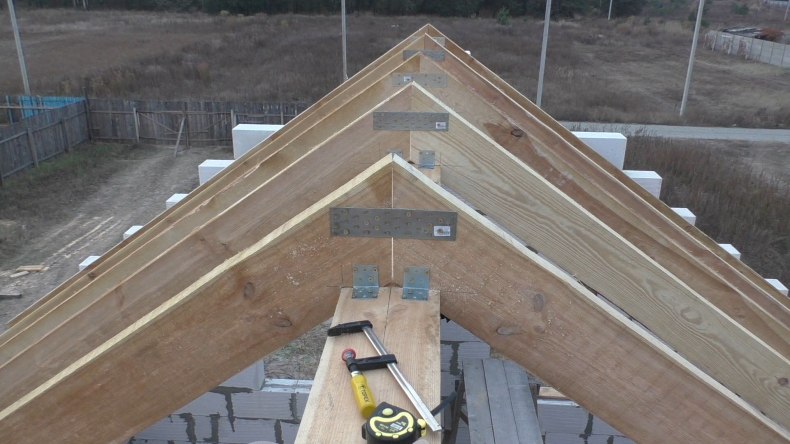

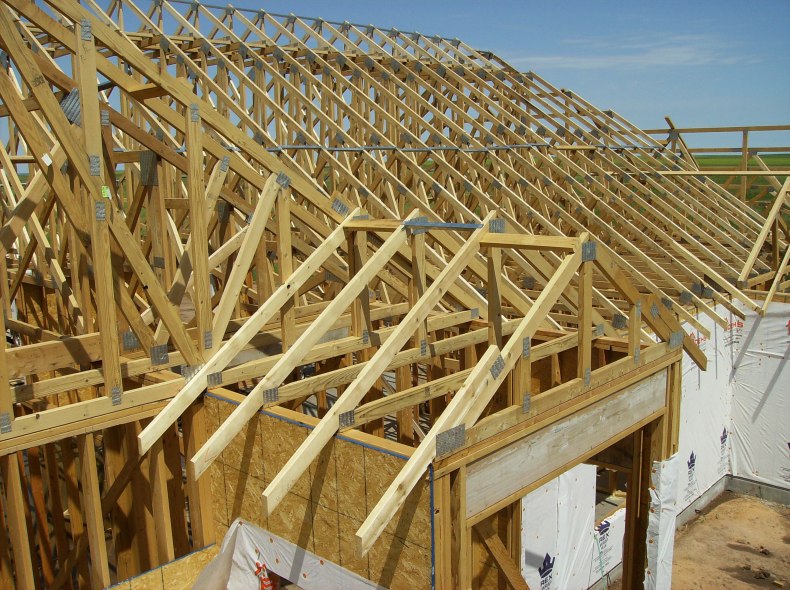

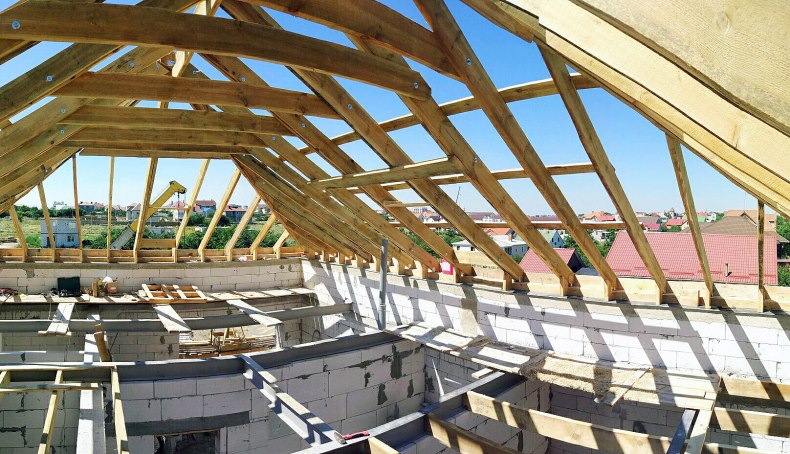

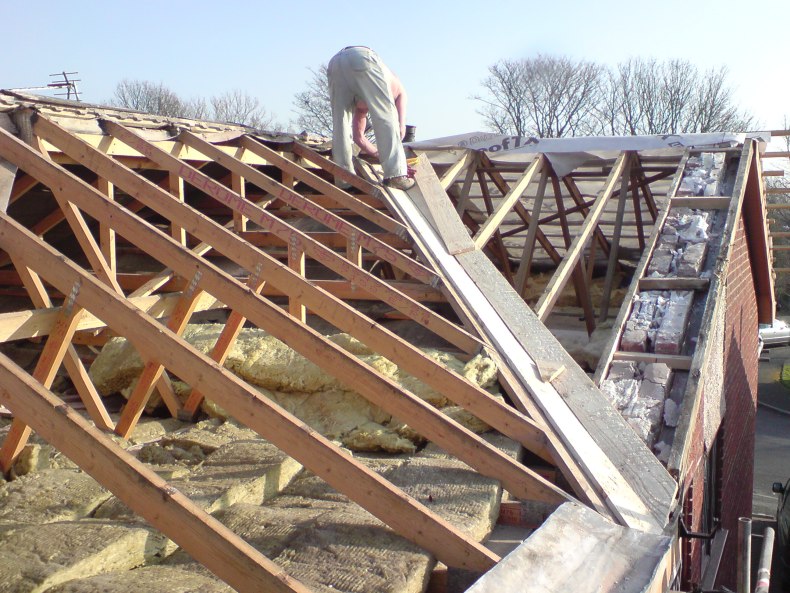

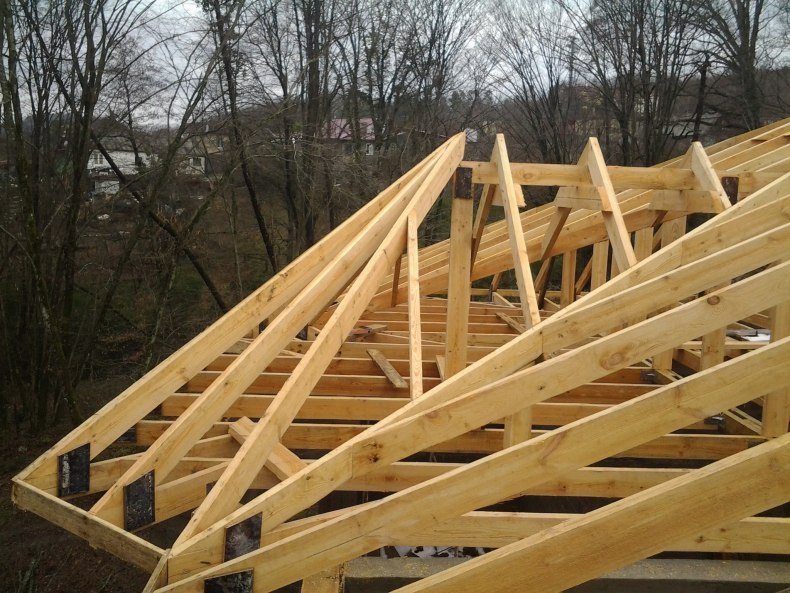

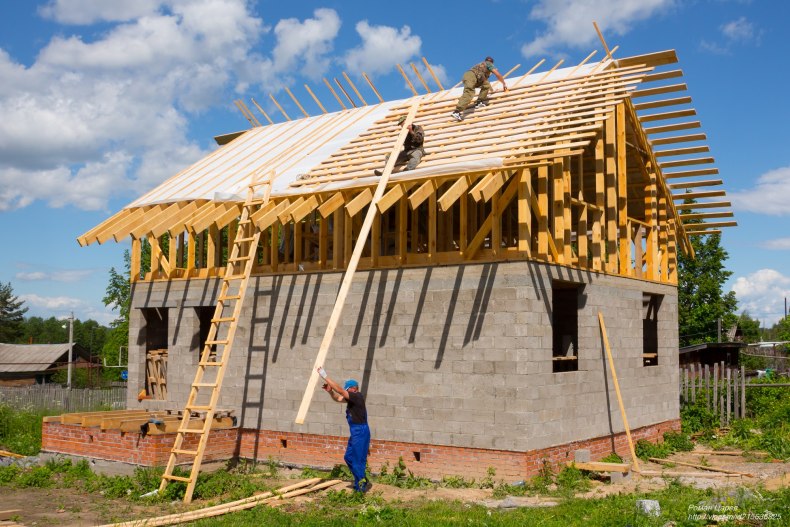

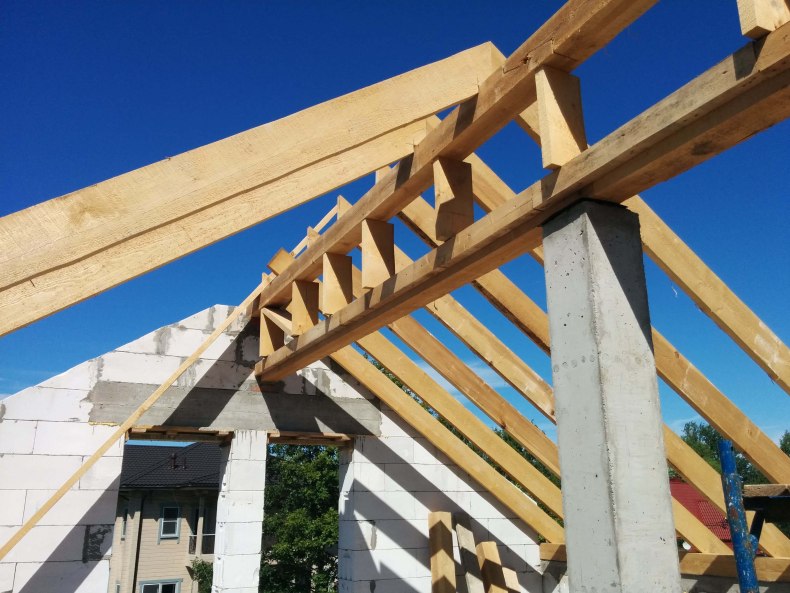

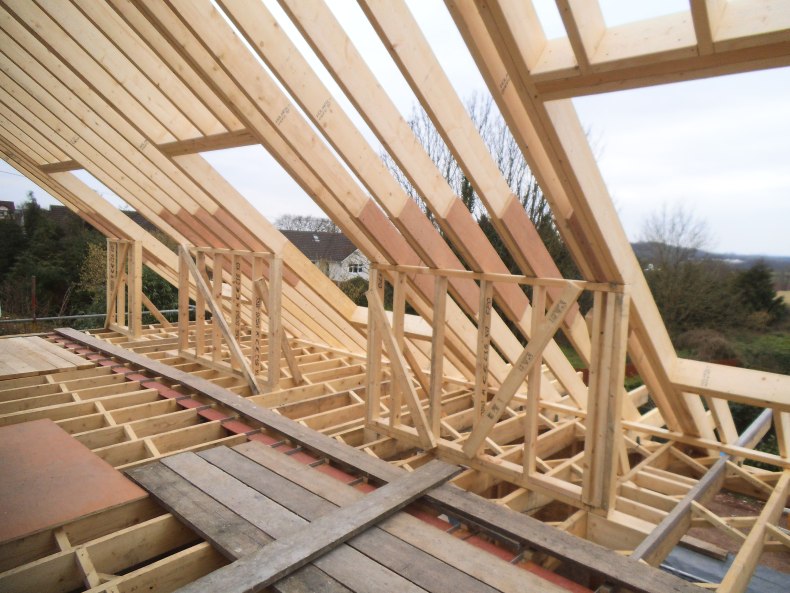

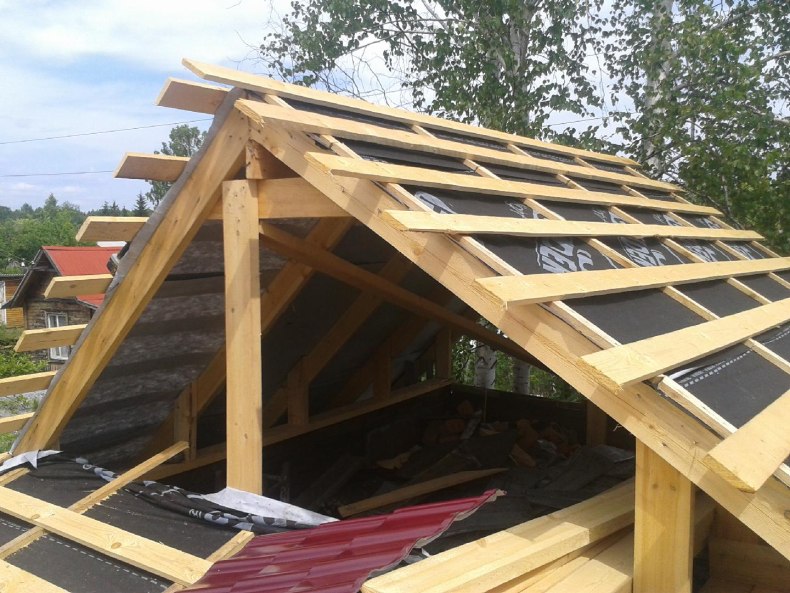

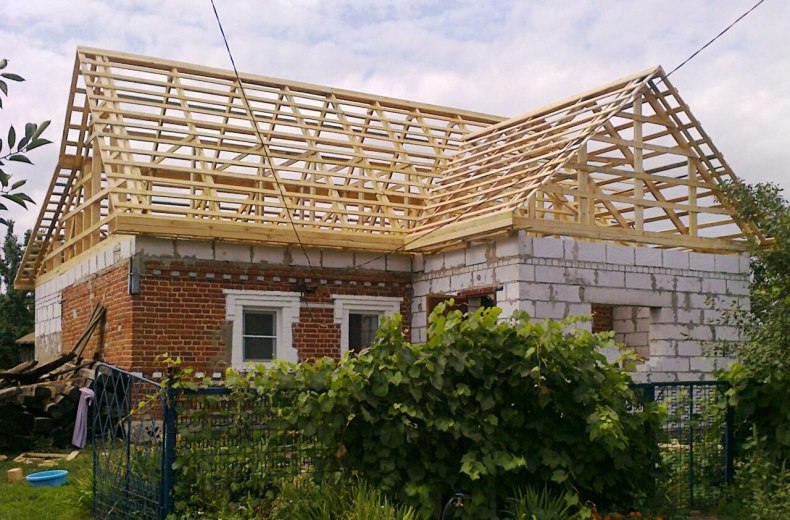

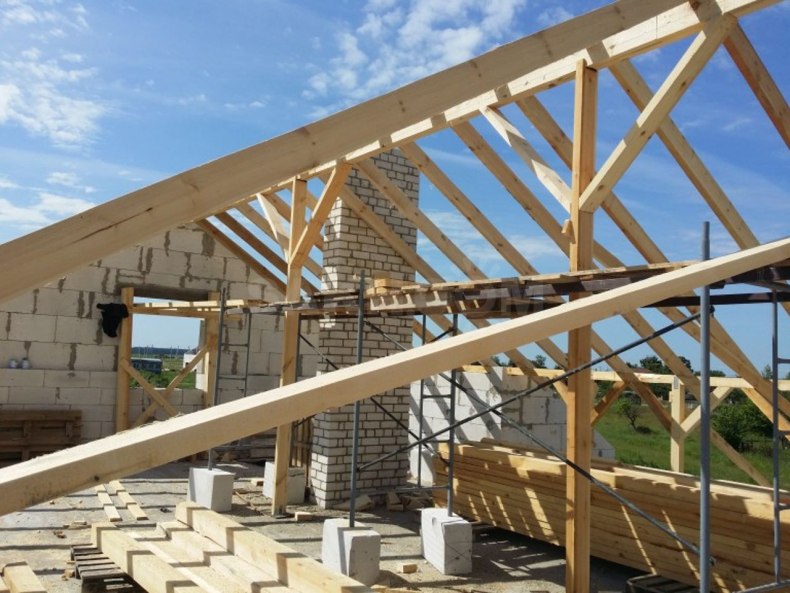

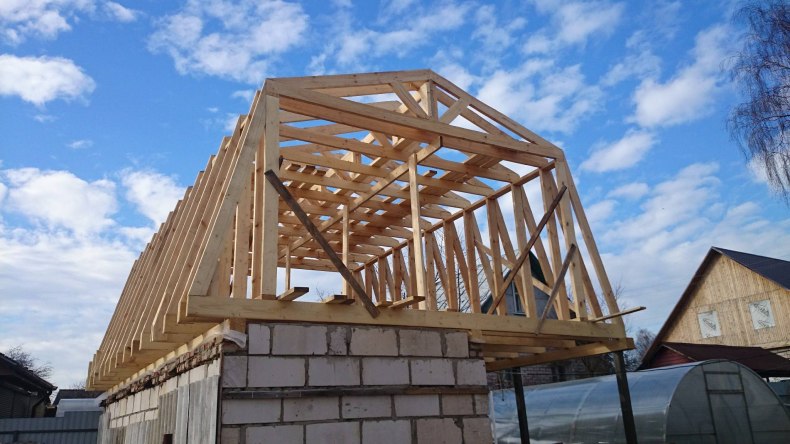

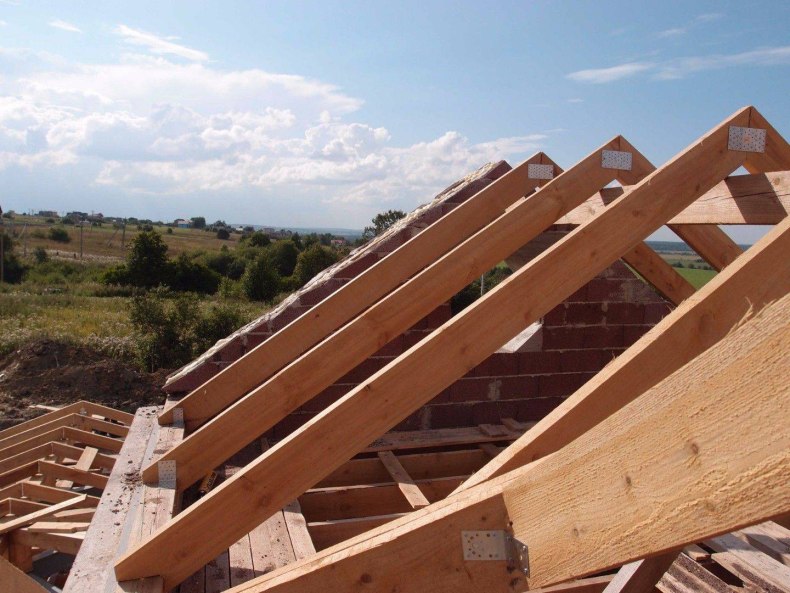

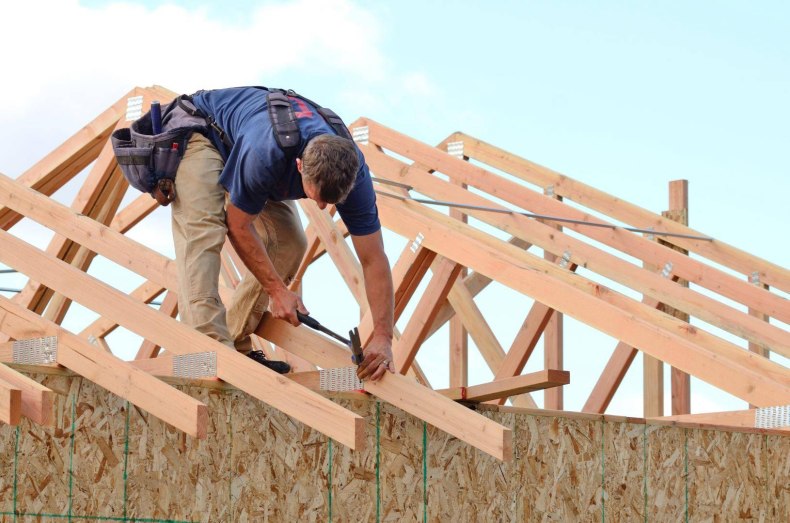

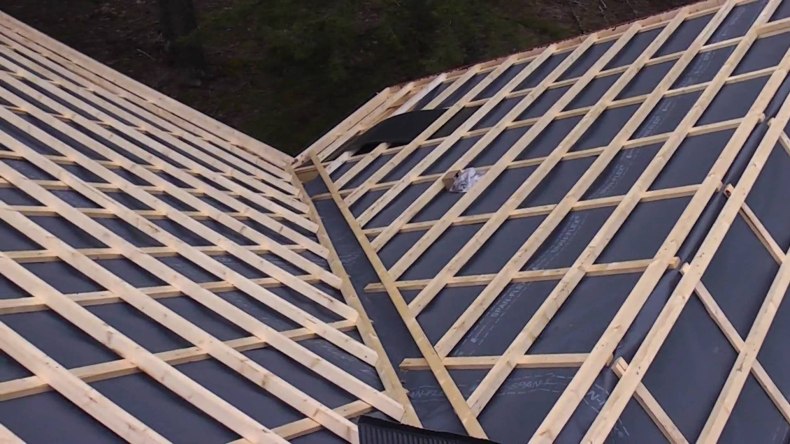

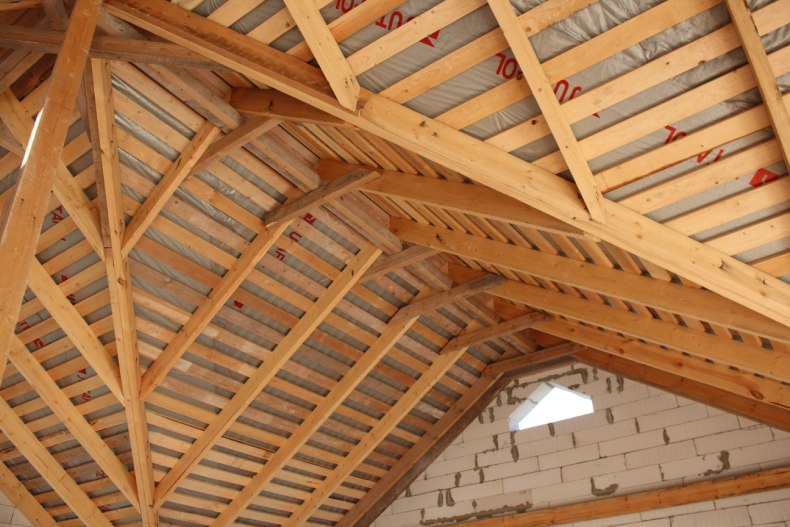

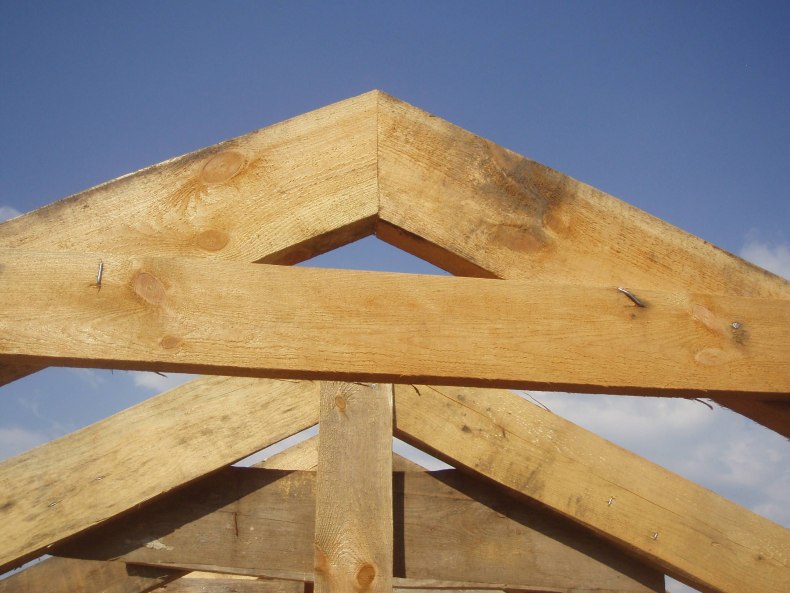

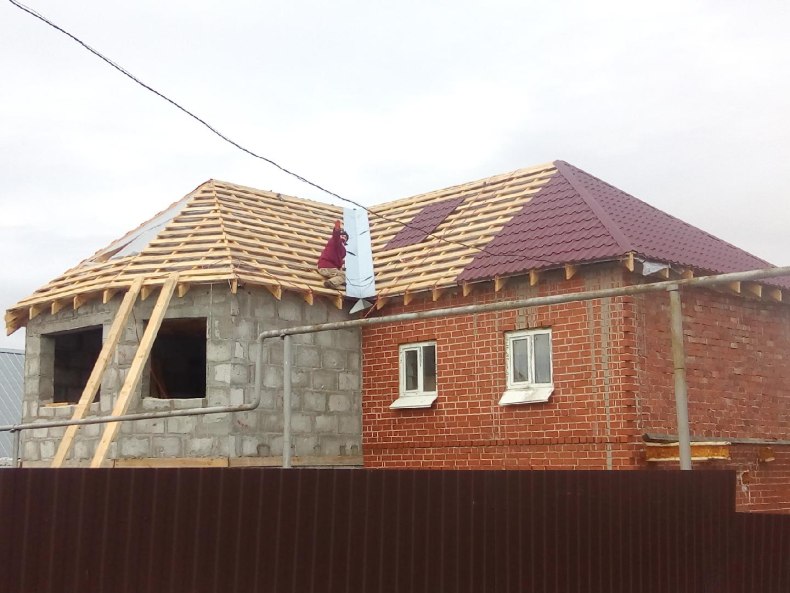

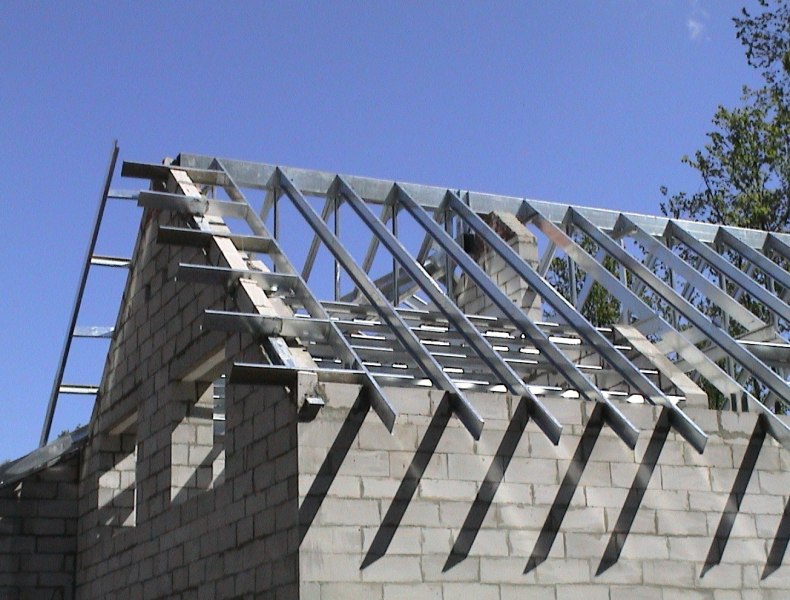

Фото стропильной системы полувальмовой крыши
