Сращивание стропил по длине — пошаговая инструкция! 5 способов наращивания, удлинения и соединения стропил для начинающих

Стропильная система представляет собой наиболее сложную часть здания. Грамотность и точность ее сборки решающим образом влияют на пригодность дома для проживания, его удобство и долговечность.

Вот почему планирование стропильной системы и вычисление ее параметров можно поручать только многоопытным строителям или архитекторам, прошедшим курсы сопромата и материаловедения.

Когда нужно сращивать стропила по длине

Правильно составить проект деревянной стропильной системы далеко не так просто, как аналогичного сооружения из металлоизделий. Данный факт объясняется тем, что в природе просто невозможно найти пару досок со стопроцентно идентичными прочностными параметрами.

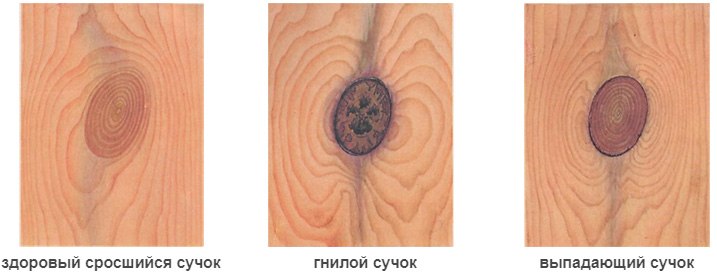

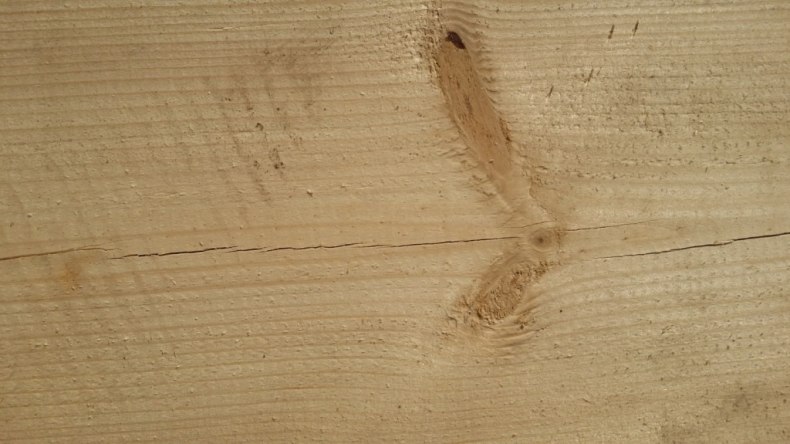

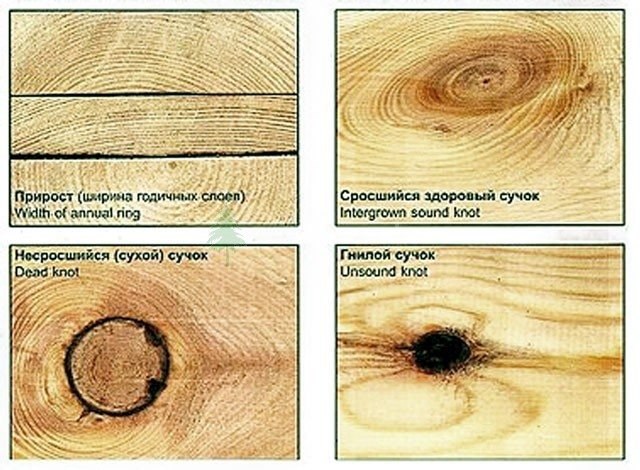

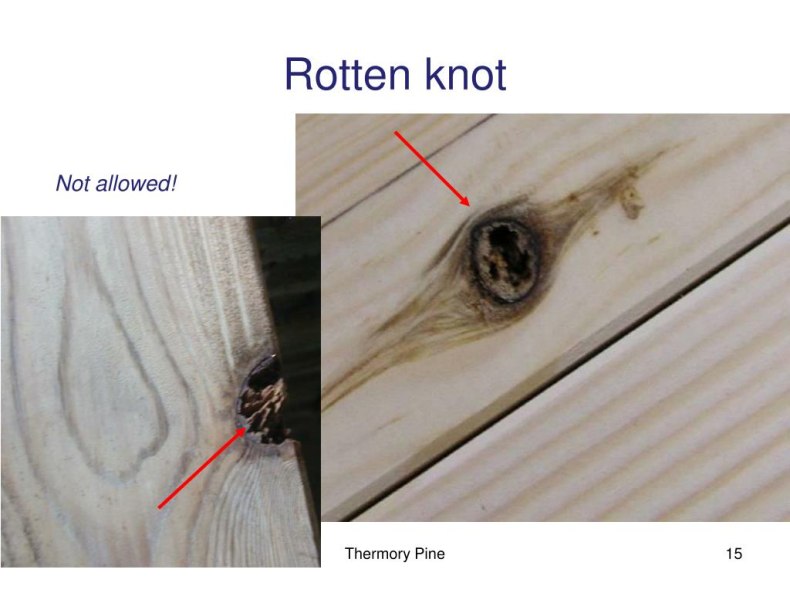

Наличие целых и гнилых сучков

Слишком много факторов влияет на упругость и жесткость доски. Она может быть почти без сучков или же содержать их в большом количестве.

Некоторые из них будут здоровыми, а некоторые — подгнившими. Какие-то сучки вообще никак не влияют на жесткость доски, а некоторые серьезным образом ее уменьшают.

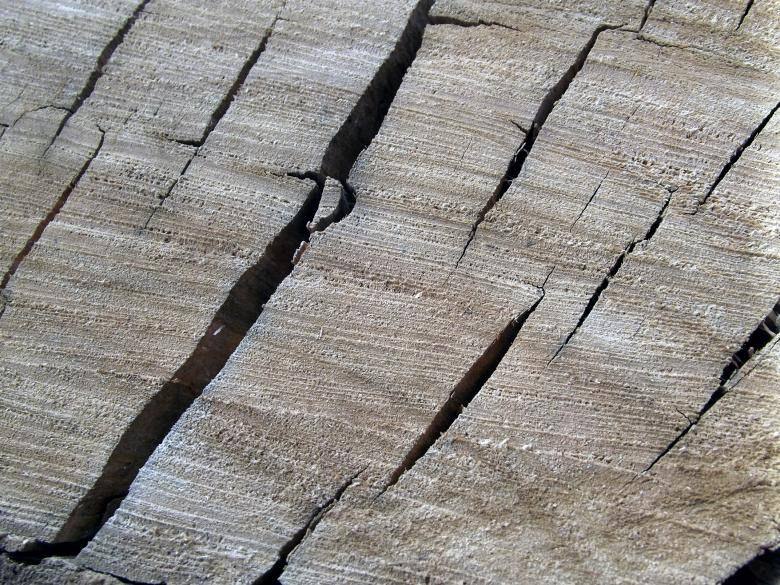

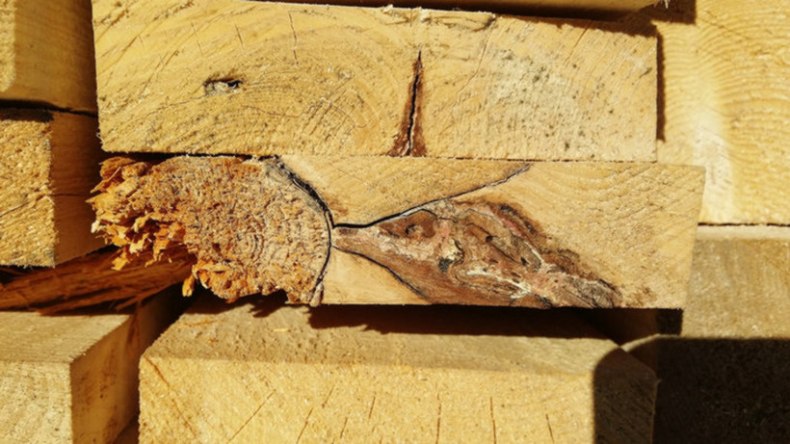

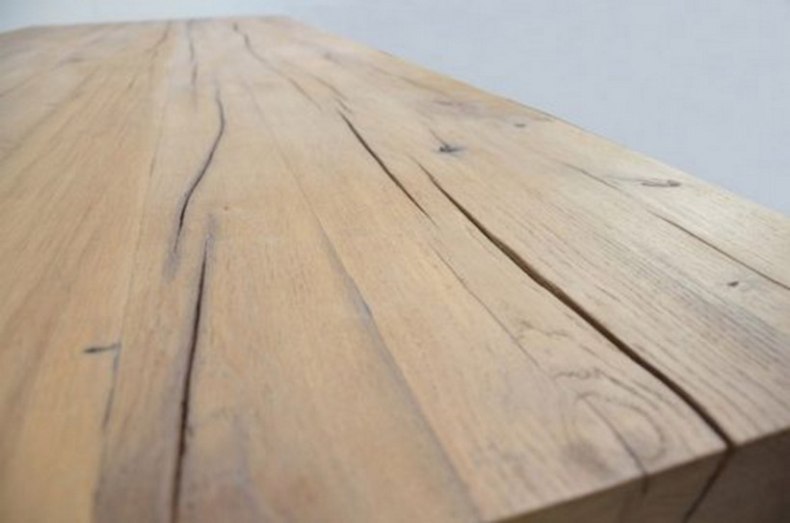

Наличие множества трещин

От того, каким именно способом сушились доски после распиловки, зависит, появятся ли в них трещины. Где именно произошло растрескивание и насколько глубоко оно проникло в структуру дерева, установить практически невозможно.

Соответственно, никак не удастся определить, сильно ли такие дефекты повлияли на прочность стройматериала.

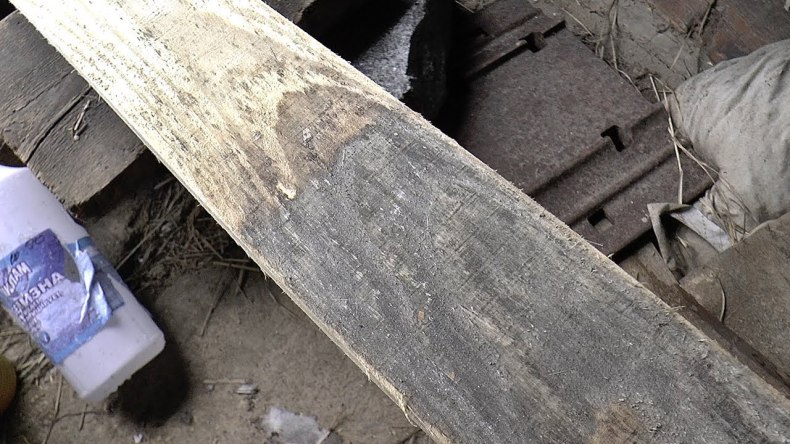

Риск разрушения дерева грибком

Нередко стропильная древесина бывает заселена малозаметными колониями патогенных микроорганизмов. Часть из них может активизироваться и обнаружить себя только после установки досок в кровельную сборку.

Но даже если на них в процессе строительства не было никакого грибка, то он с большой вероятностью появится там спустя какое-то время после начала эксплуатации здания.

Для чего сращивают стропила

Необходимость в сращивании стропил появляется обычно по следующим причинам.

  1. Протяженность крыши оказывается больше, нежели типовая длина кровельных досок. Стандарт протяженности таких пиломатериалов укладывается в шесть метров. В том случае, если конкретный скат простирается на большее расстояние, кровельные стропила придется наращивать.
  2. Нередко в процессе стройки сохраняется немало отличного качества досок длиной от трех до четырех метров. Для того, чтобы удешевить строительный проект и сократить число отходов, при установке стропил есть смысл воспользоваться данными отрезками, тщательно подогнав их друг к другу.

Уменьшение прочности стропил при сращивании

Всякий кровельщик должен отдавать себе отчет в том, что жесткость сращенных стропил окажется существенно ниже, чем цельнотельных.

Соответственно, при использовании технологии сращивания нужно стремиться к тому, чтобы участок компоновки оказался как можно ближе к вертикальным упорам.

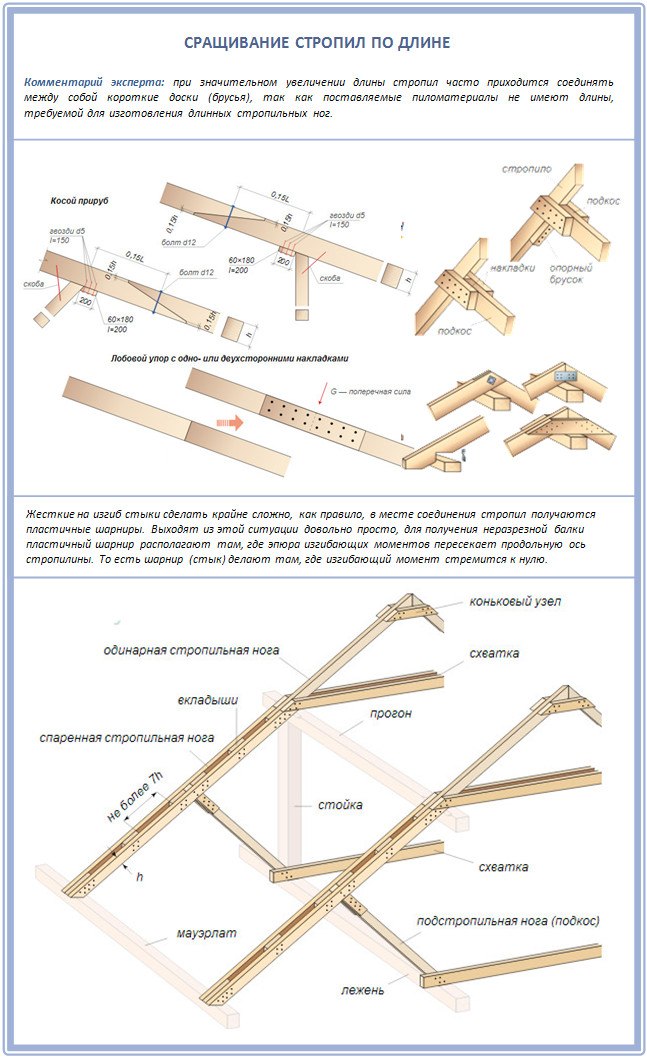

Методы сращивания стропил

В настоящее время применяется сразу целый ряд способов сращивания, при этом выделить среди них наиболее эффективный не представляется возможным.

На каждом конкретном объекте монтажники обычно принимают решение о выборе подходящего и удобного способа исходя из архитектурной специфики и собственных профессиональных навыков.

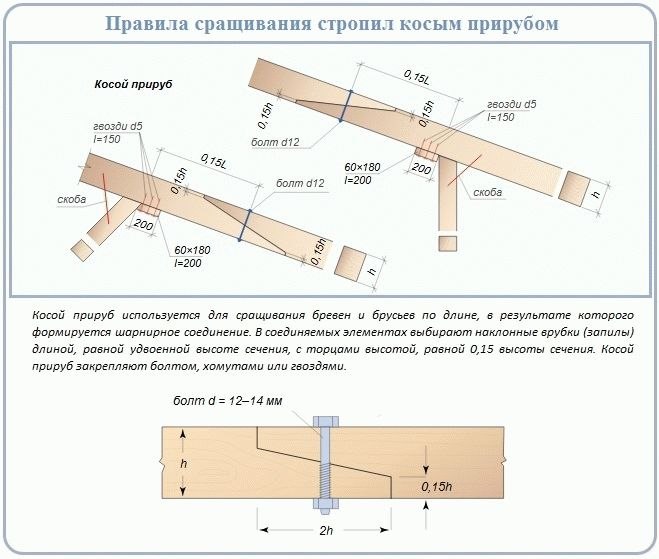

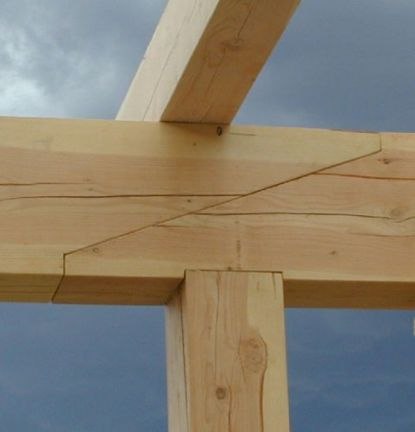

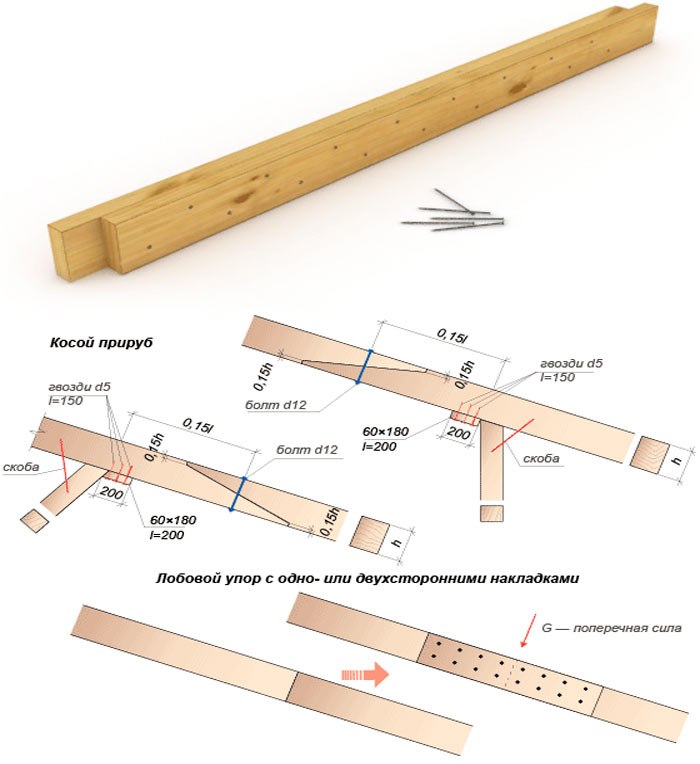

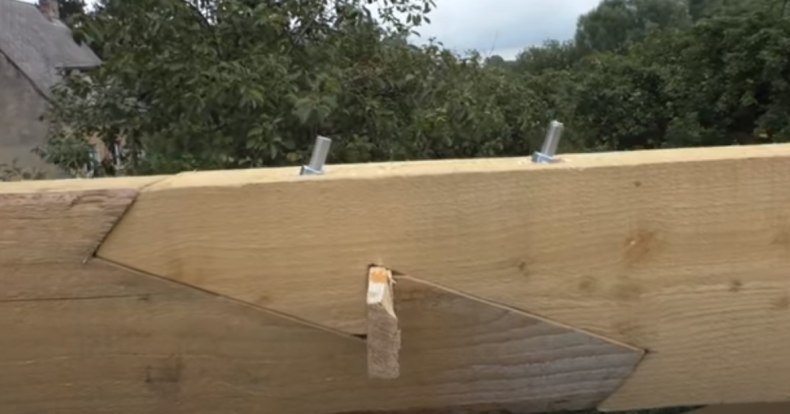

Косой прируб

Этот метод применяется при работе с досками, толщина которых превышает 35 мм. Данный способ считается технически трудным, поэтому прибегать к нему желательно только при наличии солидного опыта в плотницком ремесле.

  • При всем этом косой прируб обеспечивает наименее прочное соединение.
  • Нельзя не отметить и выгодную сторону такого способа, которая заключается в существенной экономии пиломатериалов.
  • В повседневной практике косой прируб применяют довольно редко.

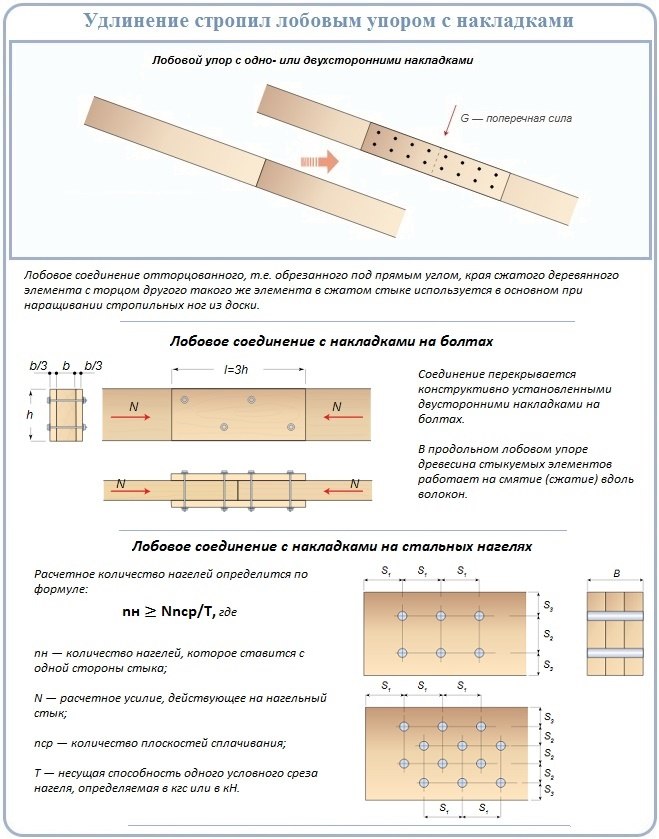

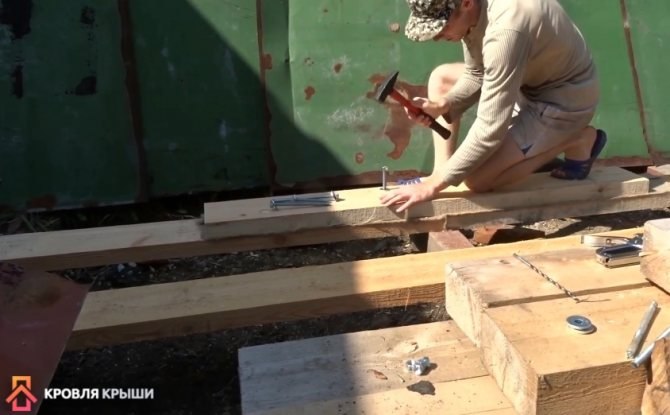

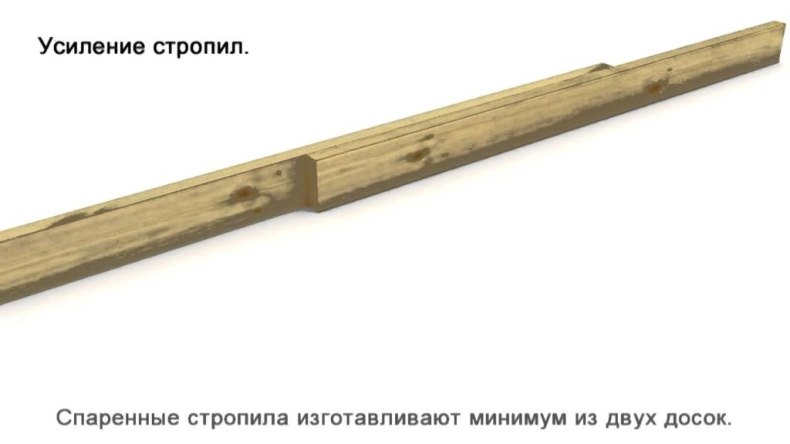

Сращивание кровельных досок встык

В данном случае протяженность стропил увеличивается с помощью накладки, которая может быть сделана как из дерева, так и металла.

  • Если длина стропильной доски слишком мала для реализации конкретной стропильной сборки, то сращивание двух досок встык позволяет эту проблему решить.
  • Стыковой метод выгодно отличается безупречной прочностью на изгиб. Он нашел широкое применение при возведении как жилых, так и хозяйственных построек.

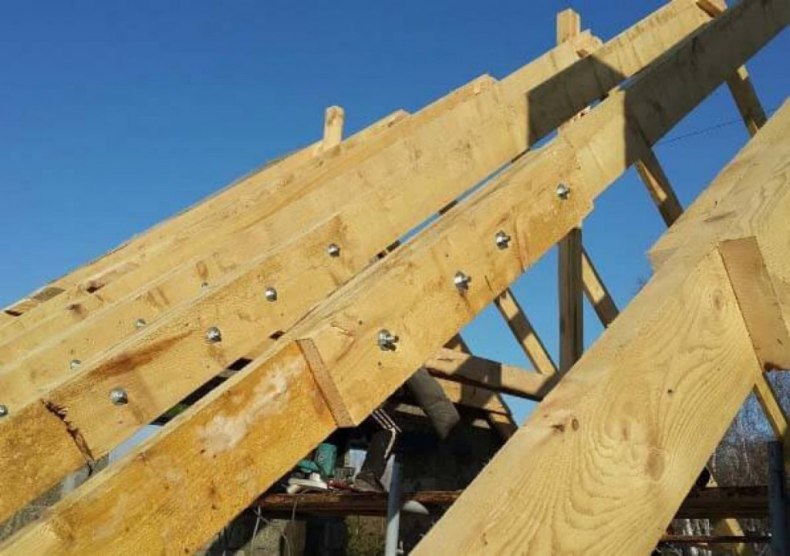

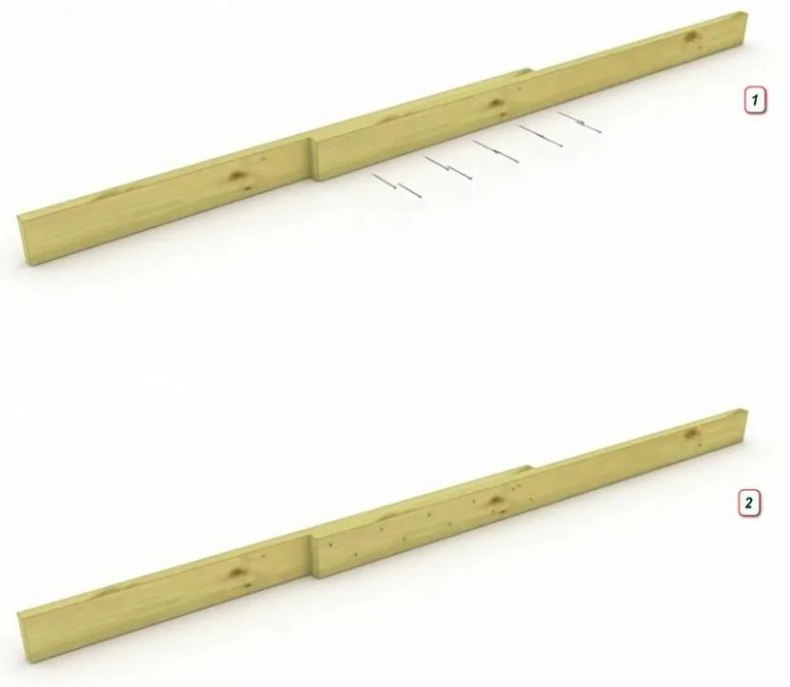

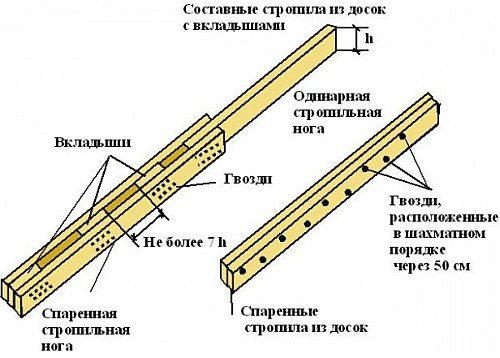

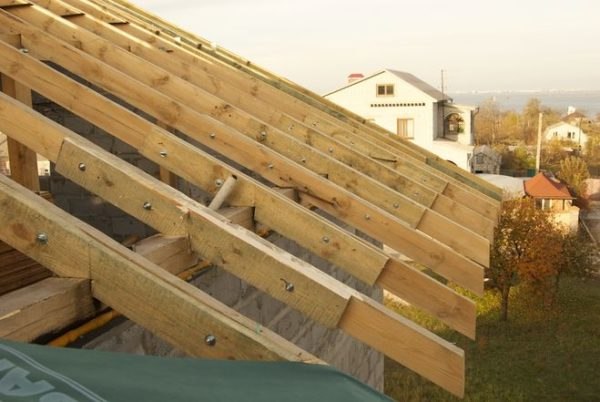

Сращивание стропил внахлест

При таком конструктивном решении две доски закрепляются путем простого прикладывания боковых поверхностей. Это предельно простой способ, при этом по надежности он уступает компоновке встык.

Слабой стороной данного метода является тот факт, что суммарная протяженность двух досок окажется несколько больше, нежели расчетная длина стропильной ноги.

Нормы и правила сращивания стропил

Технически ошибочное сращивание стропил по длине чревато как существенным снижением устойчивости кровельной сборки к воздействию весовой нагрузки, так и полным стремительным обвалом крыши.

Чтобы предотвратить такое развитие событий, необходимо строго придерживаться существующих строительно-инженерных нормативов.

Они оговаривают такие важные вопросы, как

  • Определение размера необходимого крепежа;
  • Точные места его фиксации;
  • Протяженность накладок.

Необходимость в запасе прочности

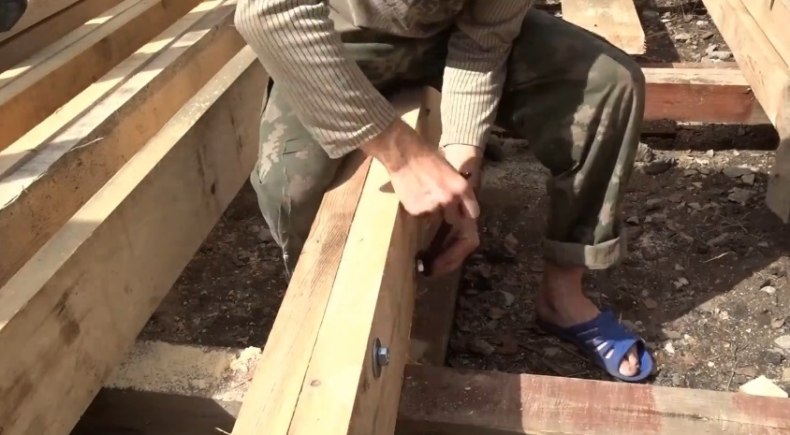

Технические нормативы сращивания стропил по длине разработаны на основе продолжительной строительной практики. Одним из таких полезных правил является сращивание не с помощью гвоздей, а с применением железных шпилек.

В большинстве случаев рассчитать параметры соединения можно самостоятельно, воспользовавшись для этого инструкцией.

Независимо от твердости стропильной древесины в высшей степени желательно проектировать соединение так, чтобы оно обеспечивало солидный запас прочности, например, на случай обильного снегопада.

Технические характеристики шпилек

Диаметр шпилек должен быть как минимум 8 мм. Менее широкие аналоги слишком ненадежны, и потому их применение для монтажа кровельной конструкции считается нерациональным.

Протяженность нахлестного соединения

Данный показатель должен в 4 раза превышать ширину доски. Например, если ширина стропил составляет 25 см, то длина нахлеста должна быть как минимум 1 метр. Каким именно сделать нахлест по длине, решает непосредственно на месте мастер-кровельщик.

В своих расчетах он опирается на следующие характеристики:

  • Структурные особенности пиломатериала;
  • Угол, под которым наклонены стропила;
  • Дистанция между ними;
  • Масса строительных материалов;
  • Интенсивность и продолжительность снегопадов, дождей, ураганных ветров.

Дистанция между шпильками

Желательно устанавливать крепежные элементы на расстоянии как минимум 7-ми диаметров шпилек. При этом важно, чтобы от края стропила шпилька отстояла как минимум на три диаметра.

Данные параметры считаются минимальными. В действительности они должны корректироваться ради повышения запаса прочности.

Число стягивающих стропила шпилек

Оно рассчитывается по непростой формуле, которая на практике почти не применяется. Чаще всего ради обеспечения долговечности сборки монтажники просто ставят шпильки в два ряда. При этом отверстия под крепеж проделывают в шахматном порядке.

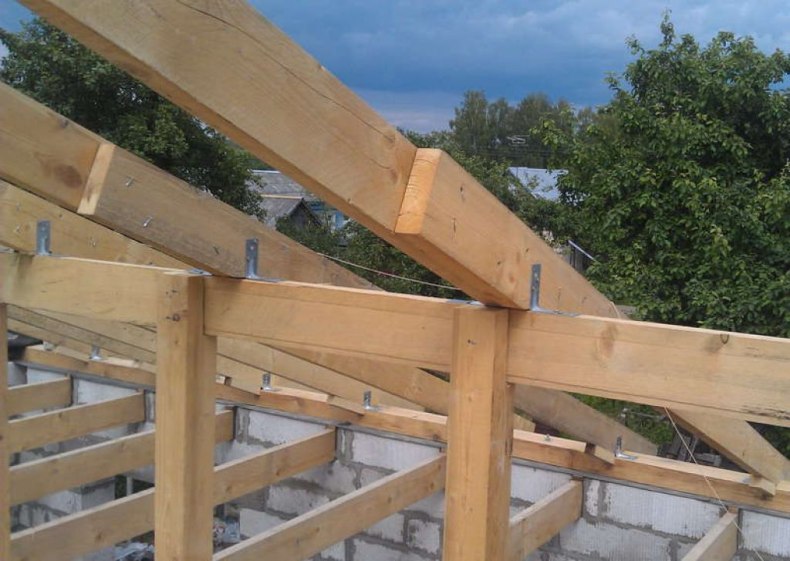

Фото сращивания стропил по длине
