Обрешётка под ондулин: возведение своими руками. Пример расчета расстояния между досками с советами чем крепить обрешетку

Для покрытия крыши в территории малоэтажной застройки, получится подобрать сырьё для кровли разного вида, конфигурации, расцветки и содержимого. Для любого из них разработаны свои методики ведения установочных работ.

В статье будет рассмотрено, как правильно подобрать материал и установить обрешётку для ондулина. Познакомимся с аспектами выбора деревянных материалов и вида опорной системы. В статье будут приводиться советы от специалистов этого дела.

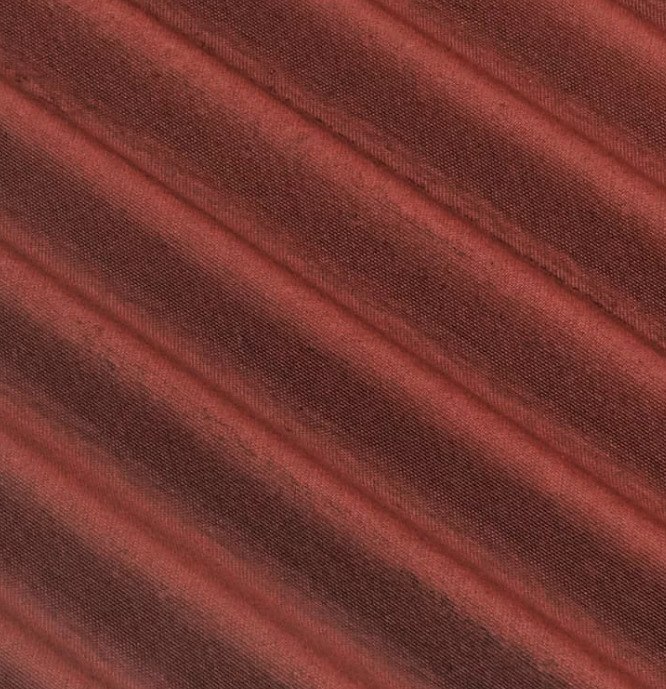

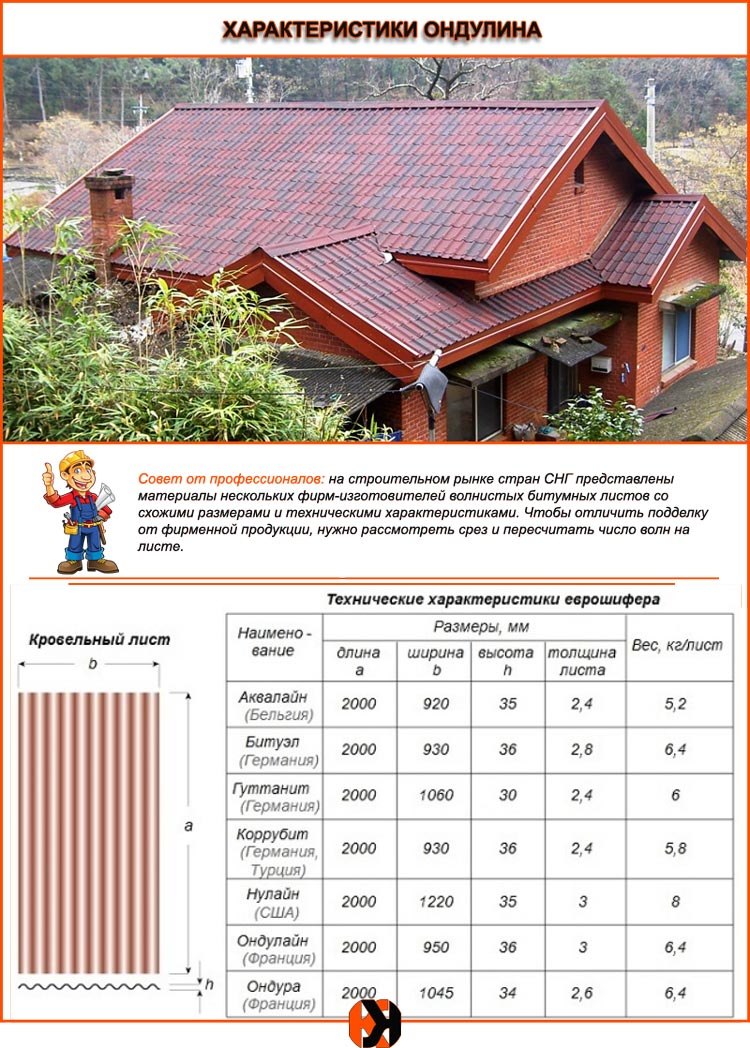

Виды ондулина

Продукт выпускается таких видов:

  • Compact – вес 2,6 кг;
  • SMART – весом 6,3 кг;
  • DIY – масса 5,2 кг.

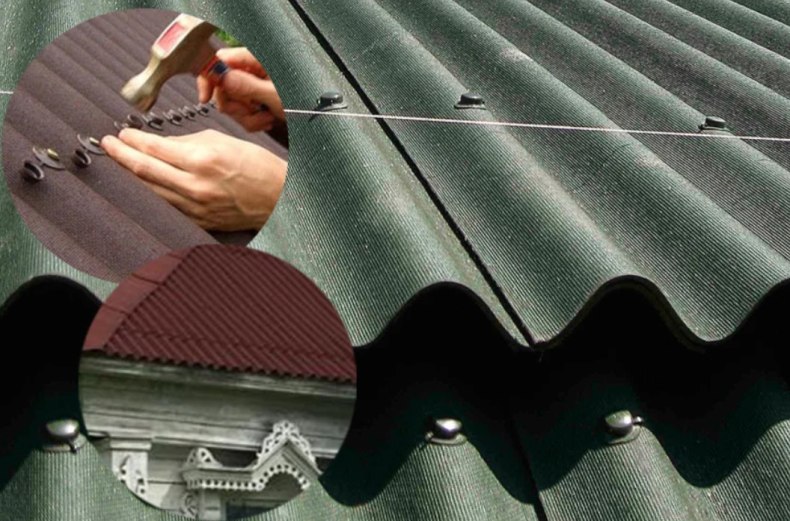

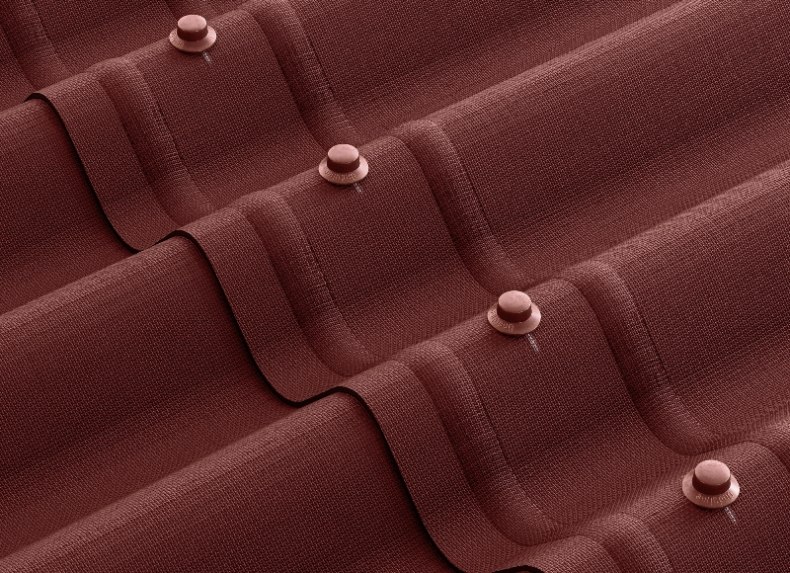

У всех их различные размеры и вес, а общее только протяжённость и высота волны. На 1 лист уйдёт 20 штук особых гвоздей для закрепления покрытия.

Вес 20 гвоздей – 200 г., это тоже принимается во внимание при установке кровли.

Такие показатели относятся к фирменному ондулину. Покрытие для крыши, остальных производителей, может обладать другой массой и габаритами листа евро шифера.

Свойства ондулина

При избрании типа обрешётки для ондулина, как и для остального кровельного сырья, нужно учесть его физические свойства.

Маленький вес

Покрытие на 1 м2, весит 6-7 кг. Эти показатели можно не брать для расчётов, ведь все стропильные системы с учётом ветровых нагрузок и снега, согласно действующим государственным нормам должны переносить до 250 кг/м2.

  • Это означает, что не нужно принимать во внимание сведения от изготовителей ондулина, что их сырьё даёт возможность сэкономить на древесных материалах при возведении крыш.
  • Это основывается на том, что самая большая нагрузка в средних областях России равняется 180 кг/м2, такое число нельзя сравнить с весом ондулина.

Никакой хозяин не построит систему стропил отдельно под металлический профиль, ондулин. Небольшие различия затрагивают протяжённость меж обрешёткой и объясняются они не весом, а механическими качествами сырья для крыш.

Стойкость к отрицательному влиянию погоды

Ондулин не является долговечным покрытием для кровли. По прошествии 5-6 лет у него происходит деформирование и могут загибаться края, гребни под своим весом, при нагреве, становятся ровными.

Крыша теряет, как свой эстетичный вид, так и основную функцию непроницаемости.

  • Для продления срока применения таких покрытий, советуется в самых ответственных и загруженных местах кровли формировать сплошную обрешётку.
  • Это не зависит от угла склона скатов. Идёт речь о таких местах: коньки, ендовы, боковые плоскости скатов, карнизы.
  • В таких местах сохраняются большие риски задувания снега либо дождя. Помимо всего, по технологии монтажа ондулин следует отрезать.

В результате он может начать быстро терять свои изначальные качества.

Для препятствия возникновения протечек ещё в период установки нужно устроить прочное закрепление листов к делянкам сплошной обрешётки.

Пониженная прочность на изгиб

Этот фактор заметно влияет на размерность обрешётки. Ондулин вырабатывается из остатков целлюлозы, они особым способом прессуются, высушиваются, напитываются битумом, снова высыхают и создаются по форме волнового профиля.

  • Целлюлоза относится к непрочному сырью, в отсутствие волн на профиле – стойкость к изгибанию равняется нулю.
  • Только благодаря волнам листы могут переносить нагрузки на изгибание, но эти показатели весьма скромны.

Эти физические качества вынуждают надлежащего основания под крышу, листы должны укладываться и спокойно лежать на обрешётке. Учитывая это подбирается, как тип обрешётки, так и промежутки меж рейками.

Применяемые материалы для крыши из ондулина

В наше время для строительных целей существует выбор разных типов древесных материалов, годных для возведения обрешётки к ондулину.

Имеются различия только в стоимости, а на рабочие параметры вид сырья обрешётки не оказывает воздействия.

Рассмотрим подробнее:

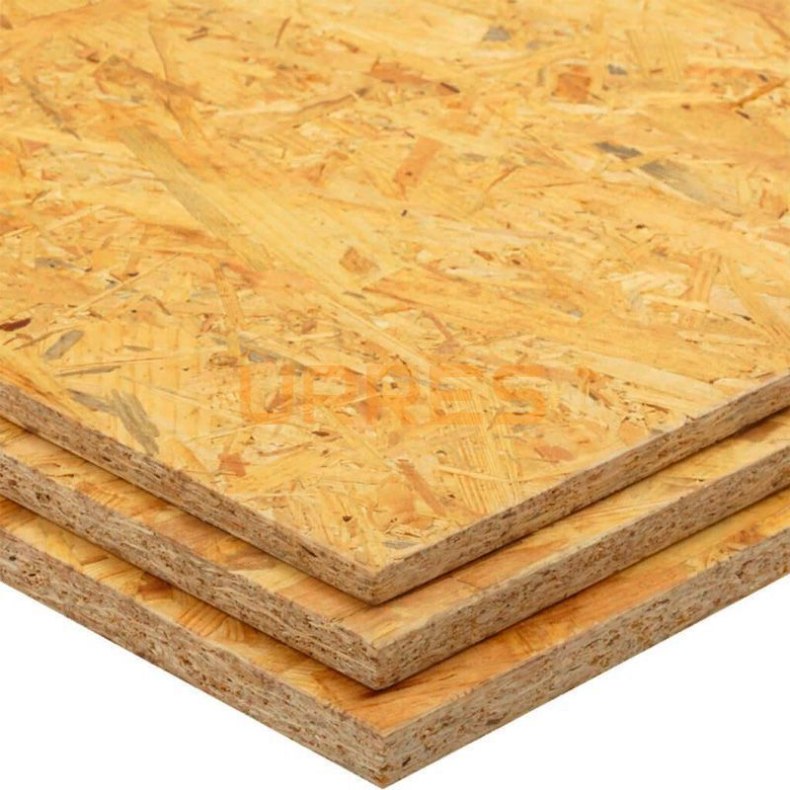

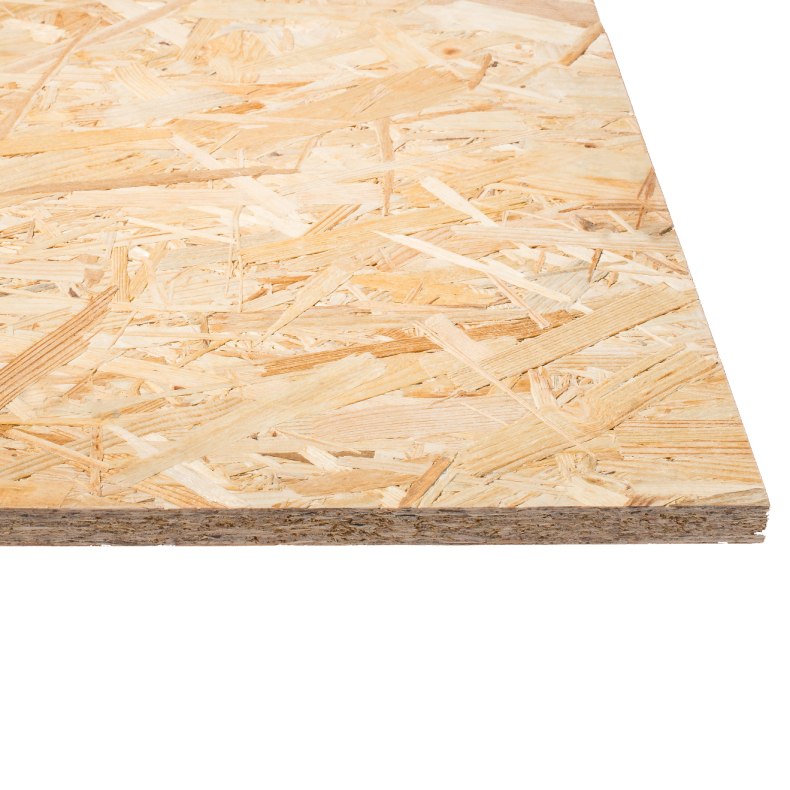

  • ОСП плиты – советуется использовать устойчивые к влаге сорта, они не так отрицательно реагируют на плохие условия. Плиты применяются для крыш с углом наклона 5-10 градусов. Отрицательная сторона – это стоимость плит, которая сходна со стоимостью ондулина. Ещё данным крышам свойственны низкие показатели непроницаемости и долговечности;

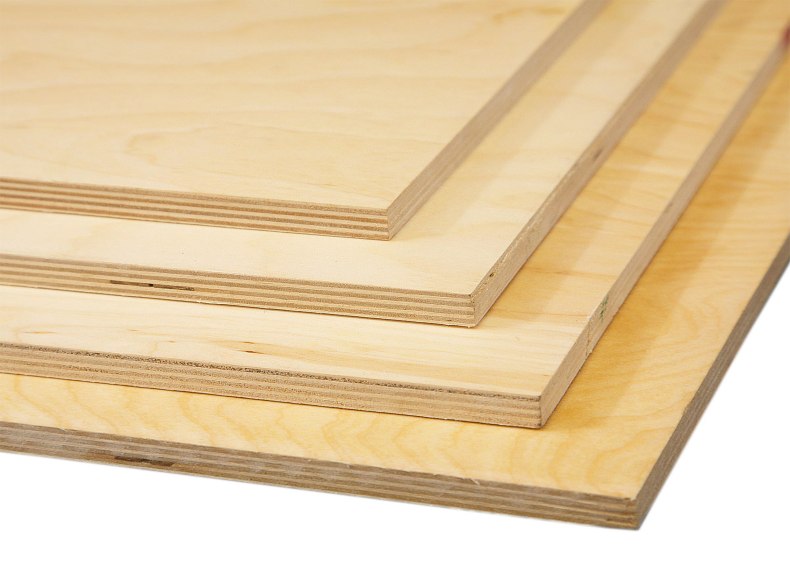

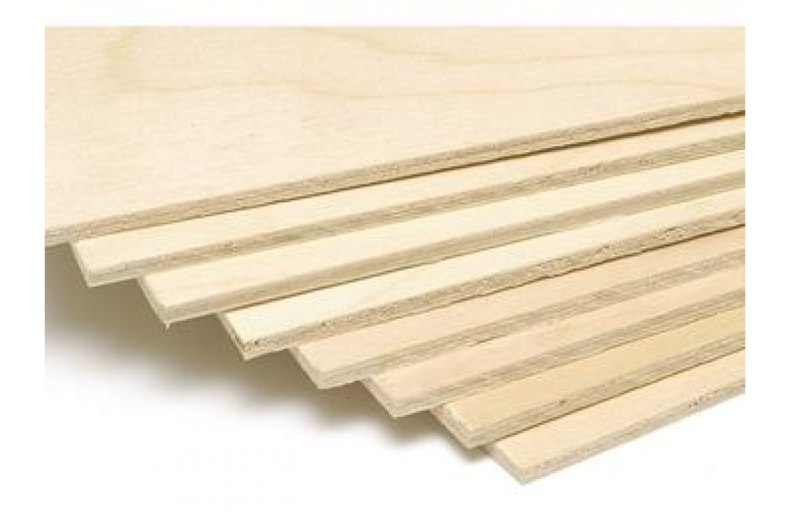

  • Фанера клеенная. Тоже используется для формирования сплошной обрешётки. Отдельные сорта стоят намного дороже ОСП. Применение на крышах с этим материалом не оправдывает своей цели;

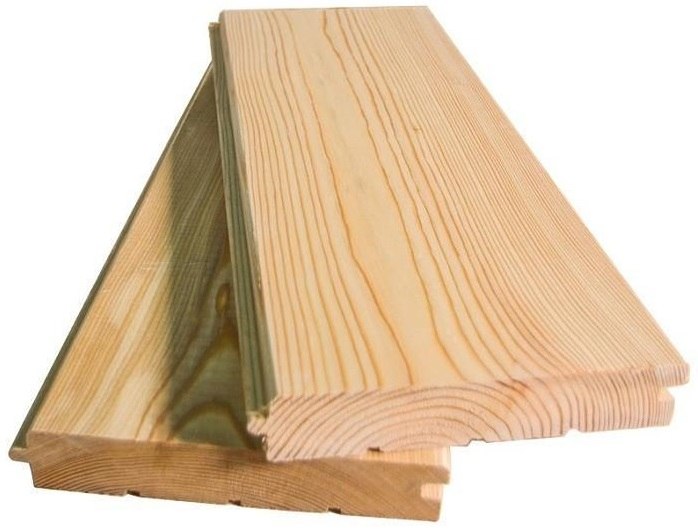

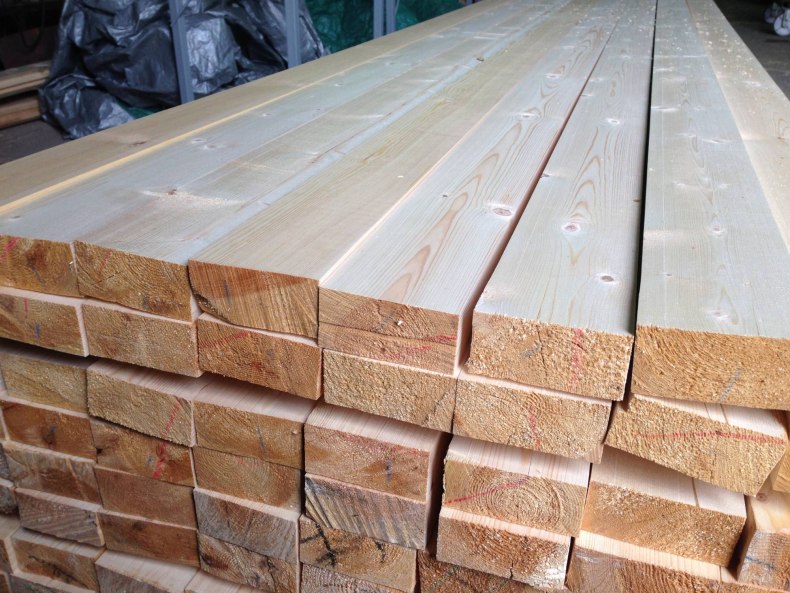

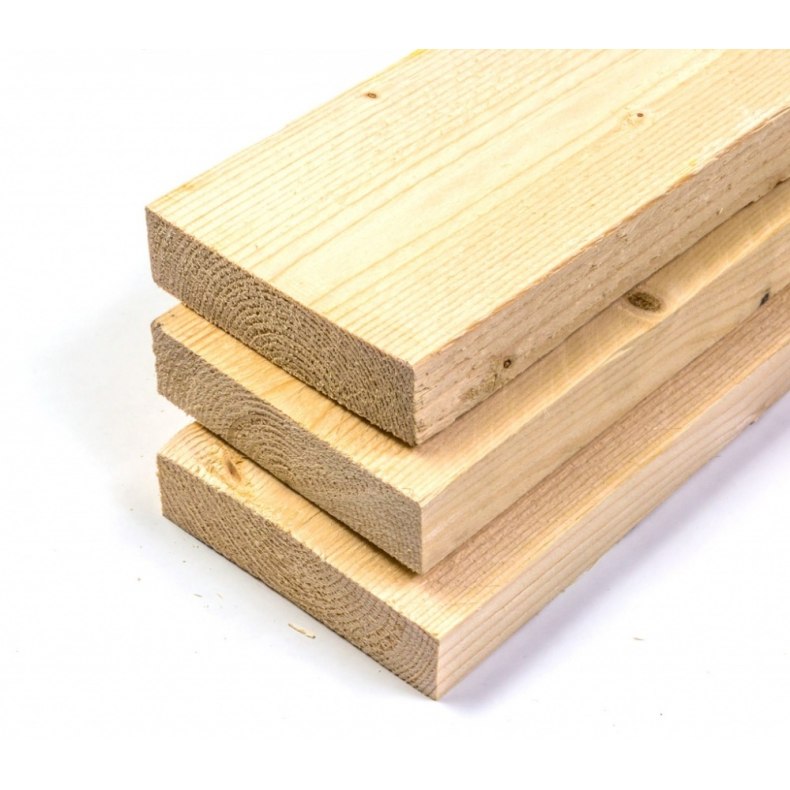

  • Доска обрезная. Сырьё разностороннего использования, из них получится создать сплошные и обычные обрешётки. Новёхонькие доски обладают прекрасными параметрами прочности, с ними не трудно работать, обрешётка выглядит добротно. Один минус – по цене такое сооружение будет стоить меньше только ОСП и клееной фанеры;

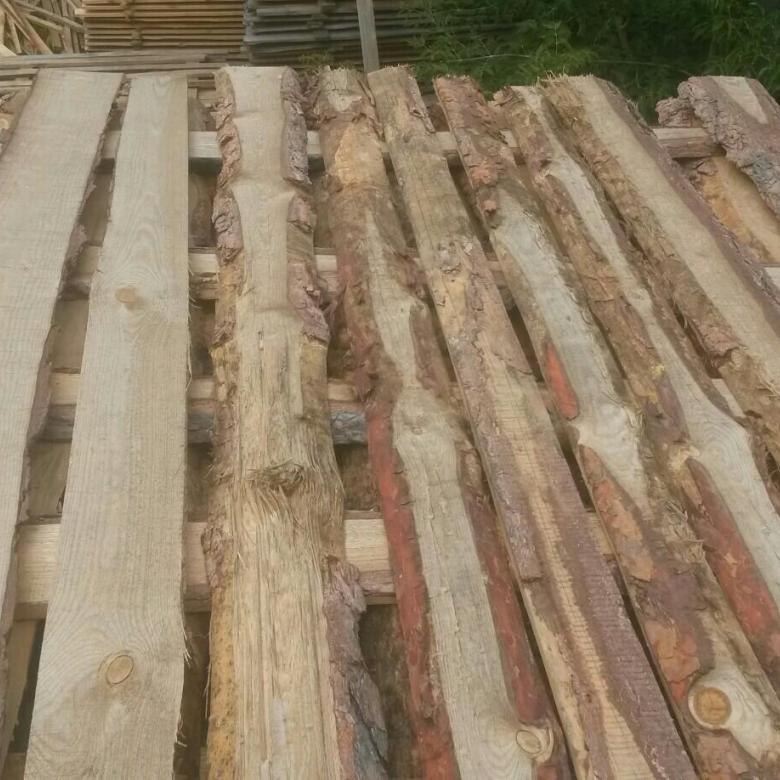

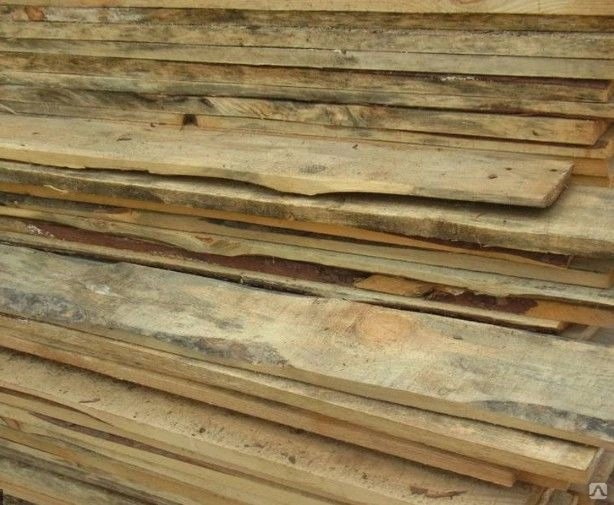

  • Доска не обрезная. Профессионалы рекомендуют использовать такой материал. Имеется условие – с досок нужно снять кору. Под корой скоро появляются короеды, способные за 2-3 года перетереть всё в опилки;
  • Рейка – используется чаще всего, но опытные строители не советуют такой материал. Дело в том, что строителям с минимальным опытом будет затруднительно попасть гвоздями в рейку. Если гвозди проскочили мимо и не закрепились в рейке, то от первого сильного ветра ондулин может снять;
  • Обрезки дерева. Ондулиновая крыша устраивается на разных хозяйственных пристройках, где вид обрешётки не играет роли. Она закрывается кровельным покрытием. Можно применять разные отрезки, состаренные материалы из древесины.

Угол наклона ската для крыши из ондулина

Одним из достоинств ондулина является его лёгкий вес, за счёт чего можно экономить на материалах для стропильной системы.

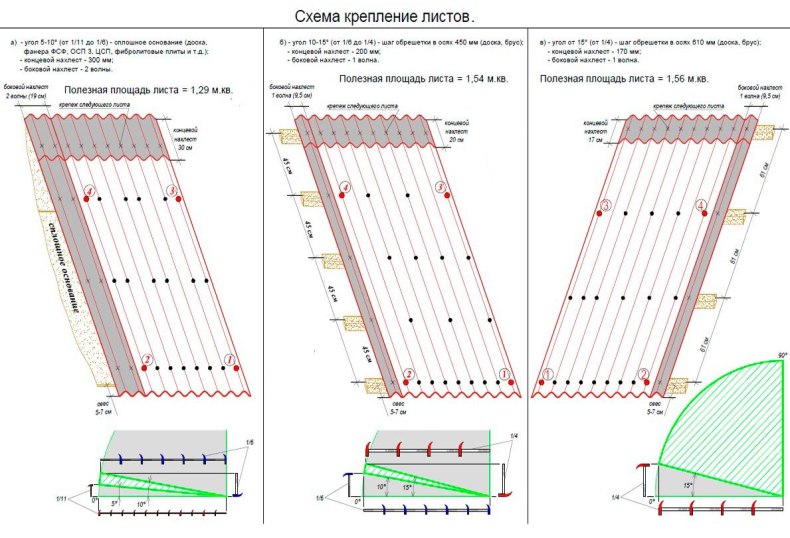

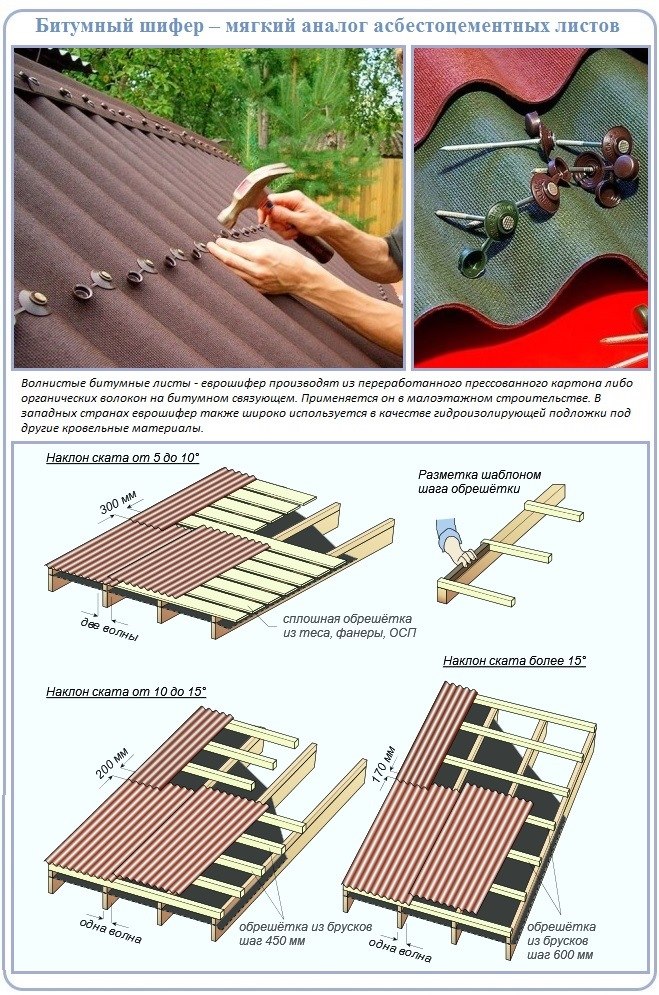

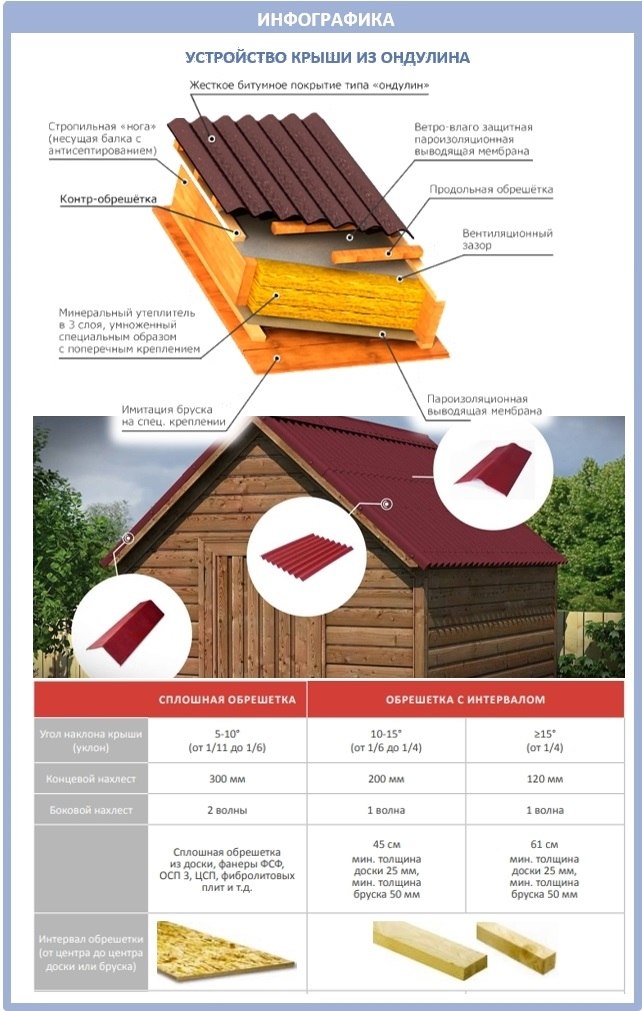

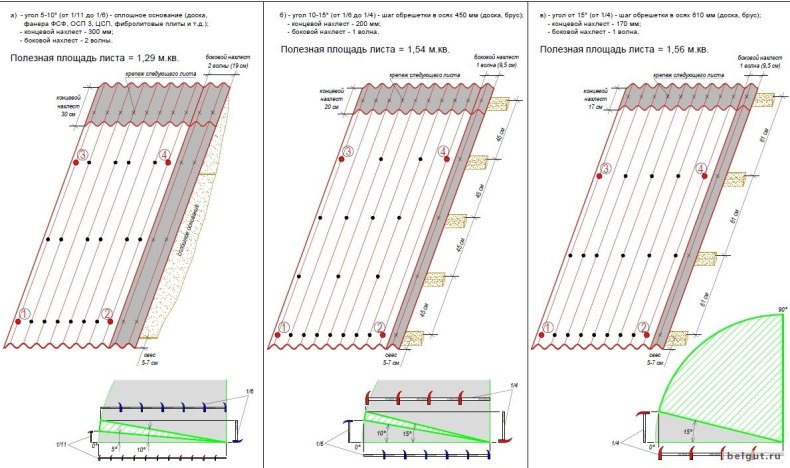

Шаг обрешётки при монтаже покрытия обуславливается уклоном кровли.

  1. Угол уклона крыши 5-10 градусов. Понадобится создать сплошную обрешётку. Кровельное покрытие укладывается с наплывом 300 мм и перекрытием с боку в 2 волны.
  2. Уклон крыши 10-15 градусов. Нуждается в обрешётке сделанной из брусков 40×50; 50×60 мм. Установка деталей обрешётки формируется с отступом на 40-45 см. Такой угол склона даёт возможность уменьшить наплыв листов до 200 мм, перекрытие с боку проводится в 1 волну.
  3. Угол уклона больше 15 градусов. Отступ обрешётки под ондулин увеличивается до 60 см. В территориях с большой нагрузкой от снега советуется уменьшить промежутки меж элементами обрешётки до 45 см. Благодаря этому, кровельное перекрытие не будет прогибаться под тяжестью снега. Припуск верхнего ряда покрытия на нижний должен быть 170 см, покрытие с боку в 1 волну.

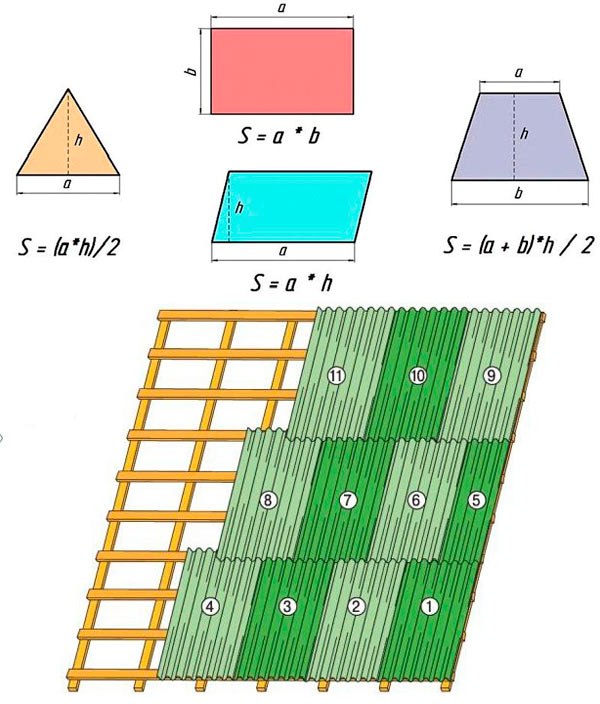

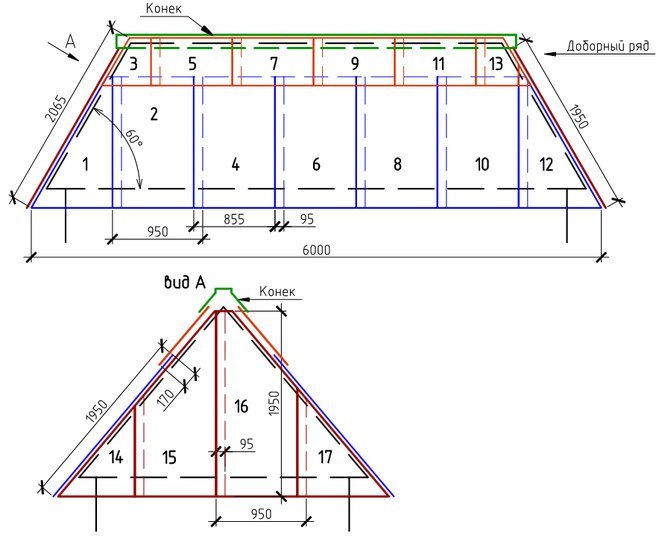

Расчёт размеров ондулина

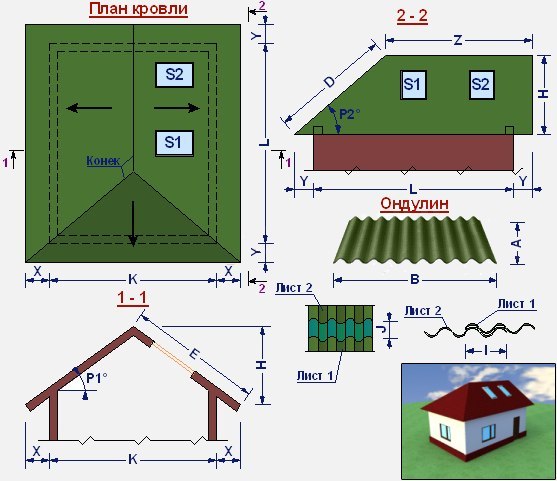

Габариты обрешётки под ондулин высчитываются после измерения скатов крыши. Обладая такими данными, дальше проводится подсчёт кубов древесных материалов, отталкиваясь от выбранного шага обрешётки.

К тому же понадобится вычислить, сколько сырья понадобится на контр обрешётку – этот параметр обуславливается количеством стропильных ног, к которым она закрепляется.

Отдельно проводится подсчитывание материала для установки сплошного настила в слабых делянках:

  • Около дымоходов;
  • Около слуховых и мансардных окон;
  • В местах состыковки крыши к стенам;
  • Под ендовами;
  • У карниза и конька.

К полученным числам надо приплюсовать 10% на установочные расходы.

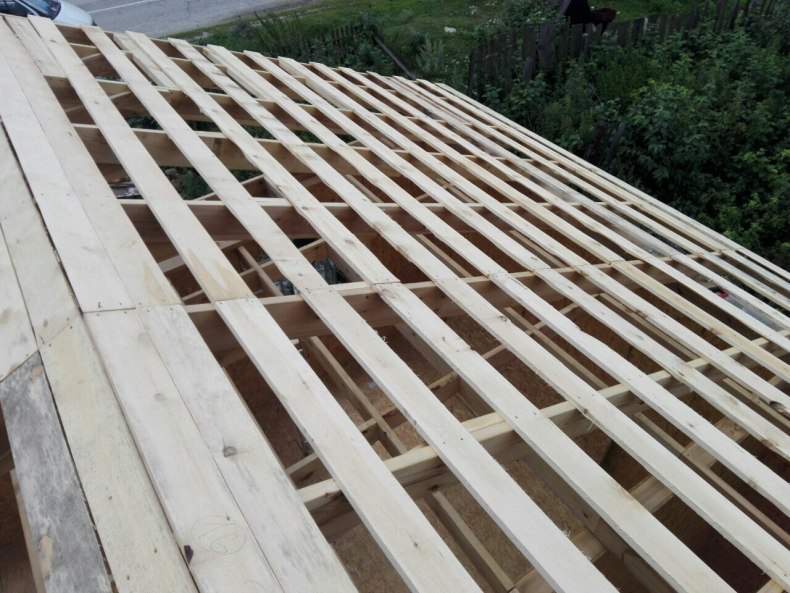

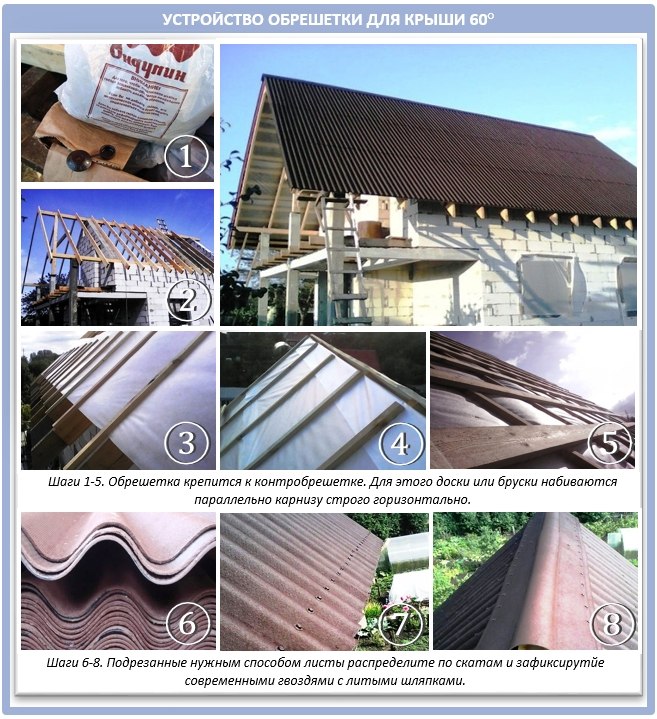

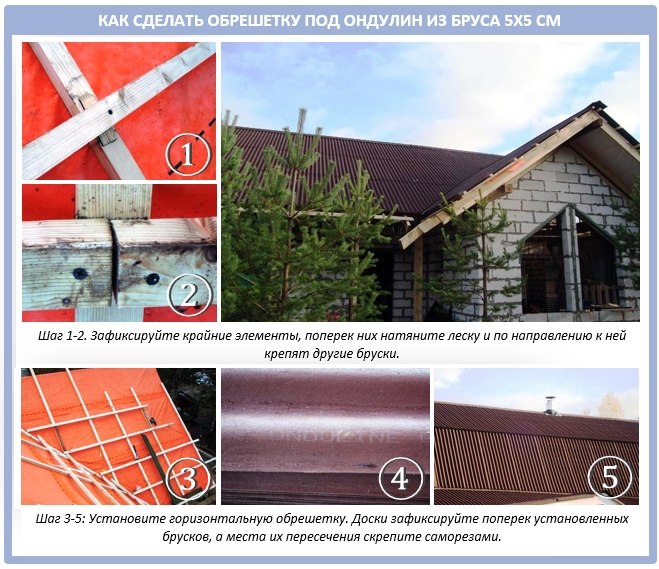

Установка обрешётки под ондулин

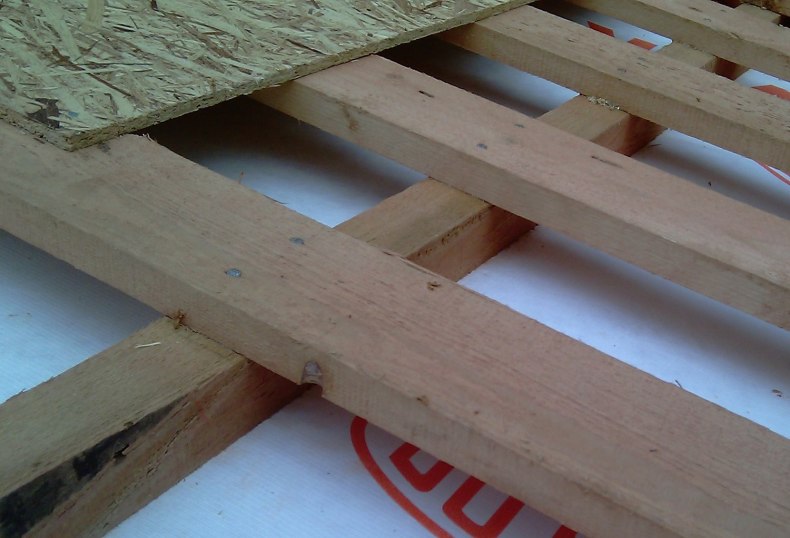

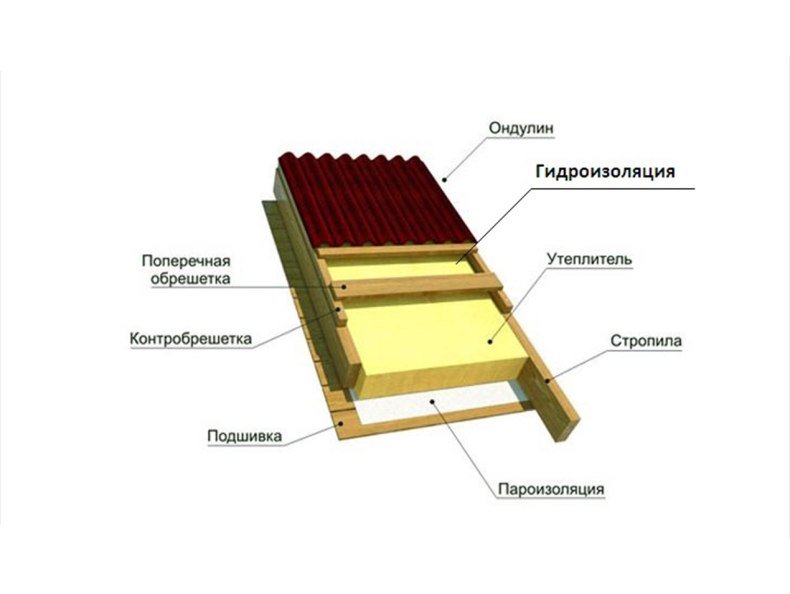

Обрешётка монтируется после укладки слоя гидроизоляции, а также набивки брусков контр обрешётки вдоль стропил.

Действия по установке:

  1. Вначале отделывается карниз. Закрепляется 1 доска у свеса с произвольного края крыши на шурупы или гвозди.
  2. Для завершения 1 ряда, за счёт ножовки или ручной дисковой пилы, отрезается доска в согласии с оставшейся длиной. Здесь нужно отрезать 2 метра, ведь длина крыши равна 8 метрам, а доски 6 метров.
  3. Обрезанный кусок устанавливается вплотную, торцом к 1 доске и закрепляется к стропилам. В местах примыкания досок не должно быть перепадов по высоте.
  4. Второй ряд начинается с установки оставшейся доски на 4 метра. Её надо установить параллельно карнизу. Промежуток от 1 до 2 ряда стоит сделать маленьким – приблизительно 30 см.
  5. Берётся последующая доска и отрезается аналогично с предыдущей и завершается 2 ряд.
  6. Потом процесс повторяется до верхушки крыши.

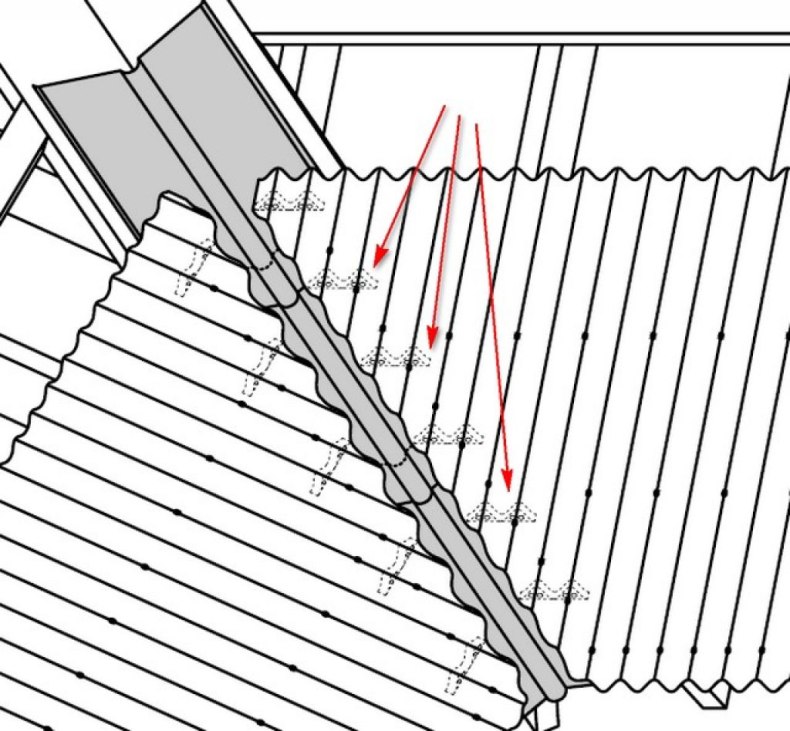

Для крепежа элементов конька на верхнем ребре кровли, по 2 стороны скатов и по центру, понадобится установить добавочные доски.

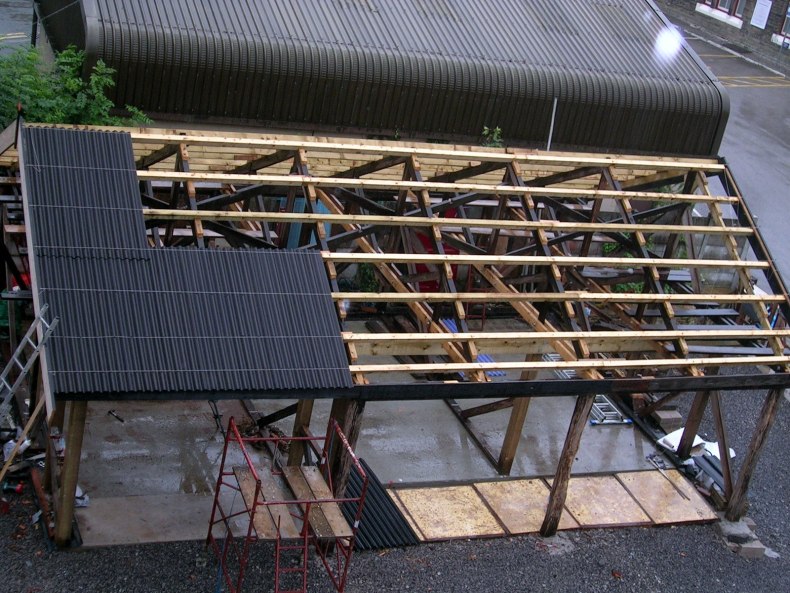

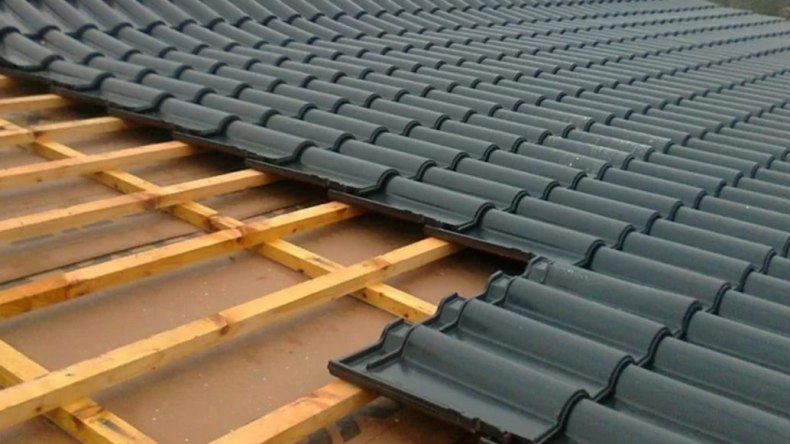

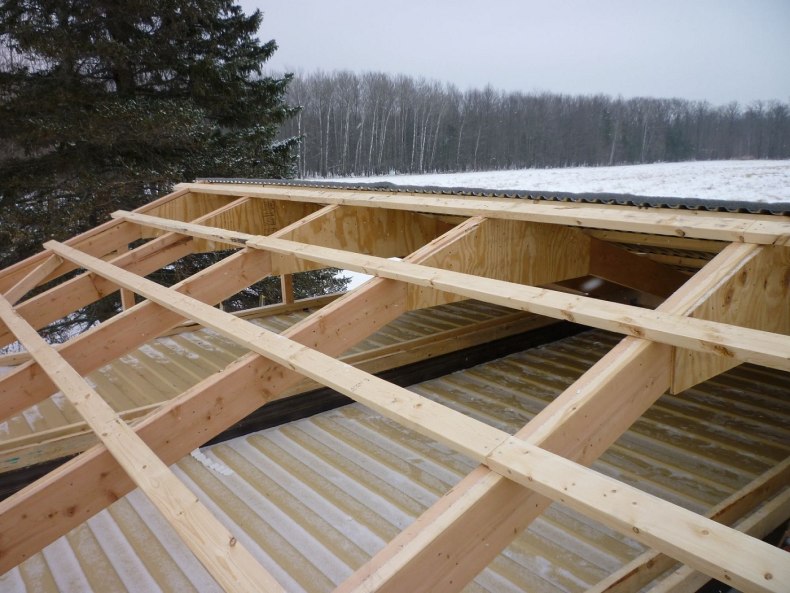

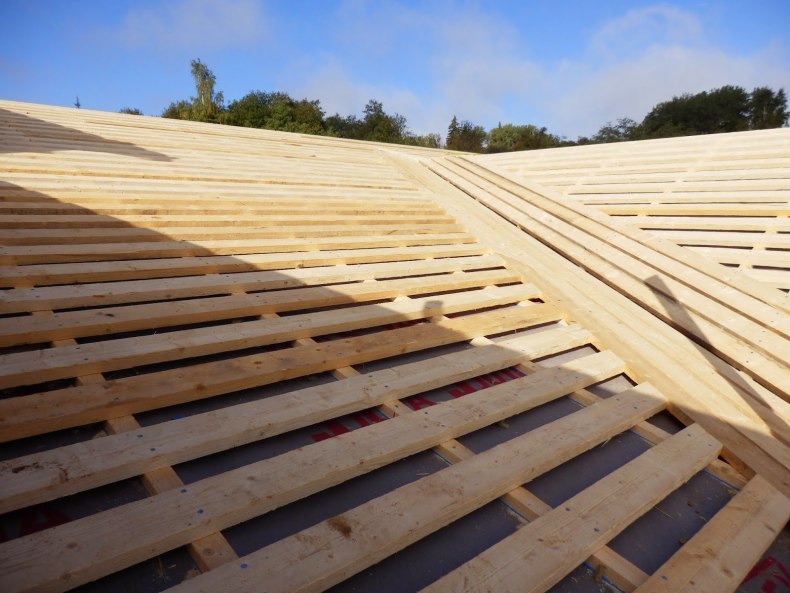

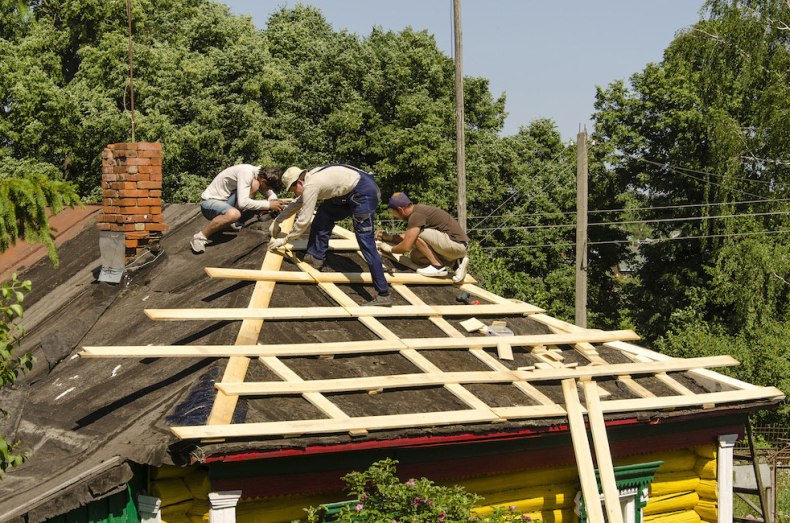

Фото обрешётки под ондулин
