Металлическая двухскатная крыша: простая технология сооружения двускатной крыши со стропильной системой под профнастил

Устройство двухскатной крыши является наиболее простым из всех возможных, так как она состоит из двух наклонных плоскостей прямоугольной формы. Соединение скатов представляет собой верхний стык кровли и называется коньком.

Применение металлопокрытия позволяет быстро осуществить устройство стропильной системы и уложить профнастил, ознакомившись со спецификой строительного метода.

Особенности металлической двухскатной крыши

Крупногабаритные профильные листы из оцинкованной стали сравнительно недавно заняли место популярного кровельного материала в сферах промышленного, торгового и жилого строительства.

Владельцы загородных участков особенно оценили марки металлического покрытия с волнистым и средневысоким видами профильного сечения.

  • Прочность, легкость монтажа и надежность в использовании привлекают внимание многих застройщиков к этому виду кровельного материала.
  • Разноцветное полимерное покрытие стальных листов дает возможность использовать профнастил в сочетании с разными вариантами оформления фасадов здания и прилегающих территорий.

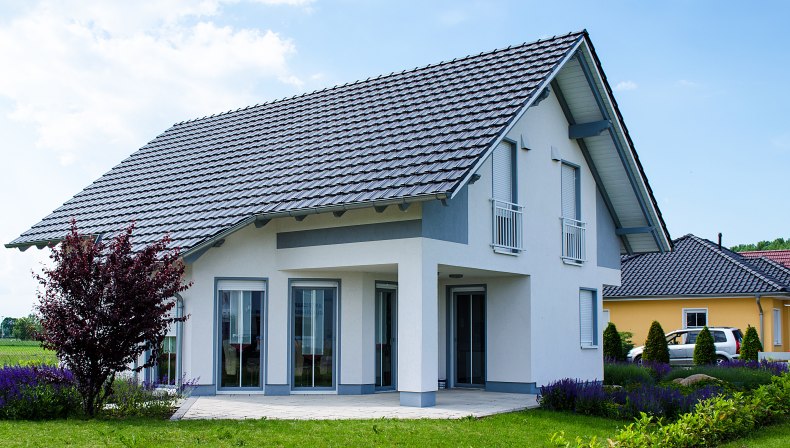

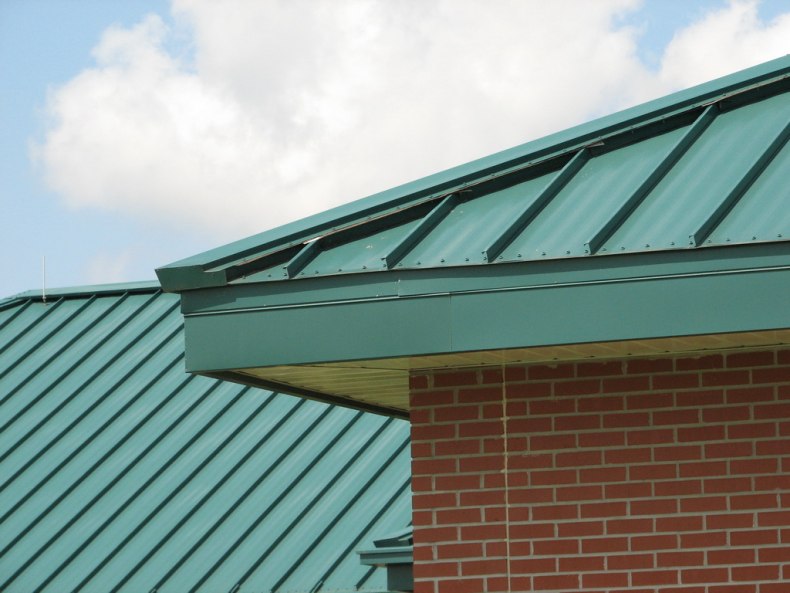

С помощью двухскатной металлической крыши можно придать многим сооружениям уникальный и эстетически привлекательный вид.

Обустройство двухскатной кровли

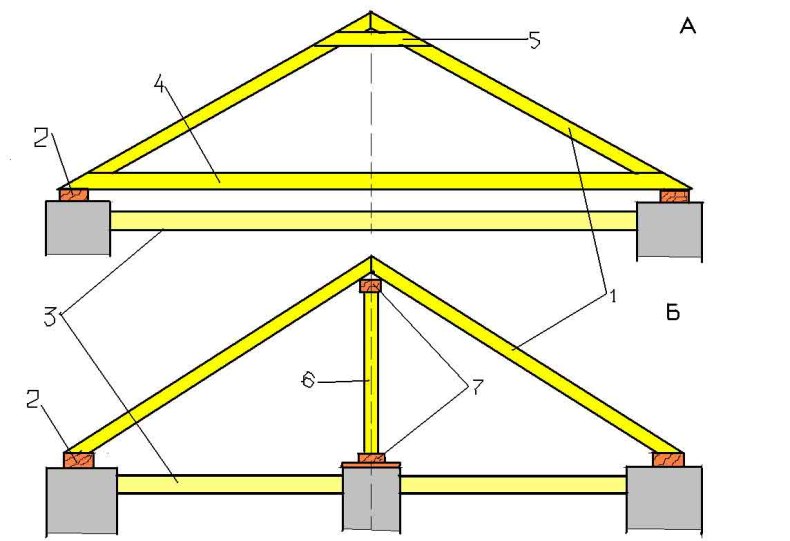

Простую конструкцию из стропил выполняется 2-мя способами, один из которых является наслонным, а другой – висячим. Устройство этих систем отличается технологическими особенностями.

Наслонный способ

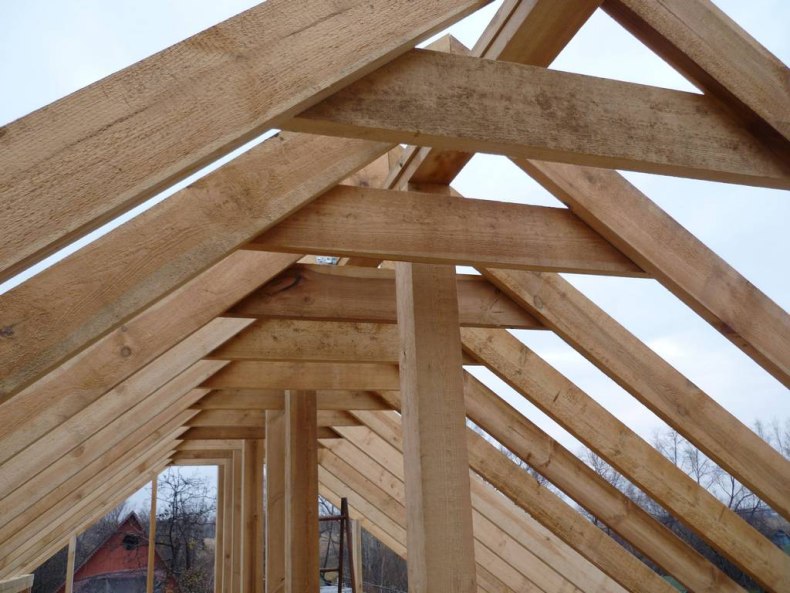

В данном случае стропильная система должна упираться в средний коньковый брус, к которому крепятся конструктивные элементы.

  • В нижней части стропила монтируются на нижний прогонный брус, который, в свою очередь, опирается на опорные стойки, выходящие из перекрытия нижнего этажа.
  • Они делаются из бревен или досок, при этом параметры прогонного бруса составляют не менее 100Х100 мм, и сечение стропил должно быть 50Х200 мм и более. Часто прогонные брусья бывают составными, собранными из двух досок, по 50 мм толщиной.

Стропильную систему наслонного типа обычно собирают непосредственно на крыше, заранее подготовив основные элементы.

Висячий способ

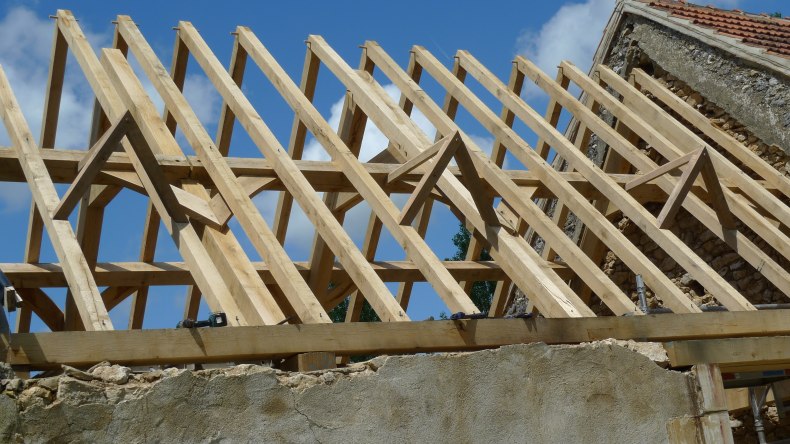

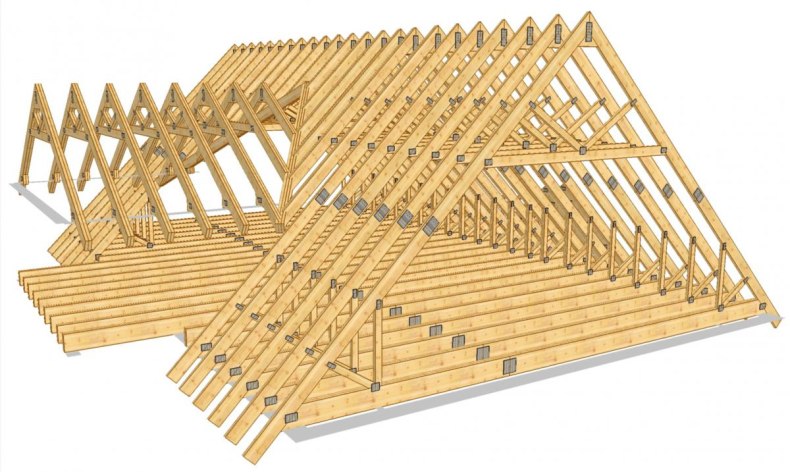

Висячие стропила представляют собой доски, которые в верхней части упираются в такие же элементы, находящиеся с противоположной стороны. При таком способе соединения трудно обойтись без дополнительной затяжной детали, которая не дает двум стропильным доскам разъезжаться в стороны наклона.

  • Она выглядит как фрагмент доски, расположенный поперек парных стропил, который может находиться ближе к верхней или нижней части конструкции.

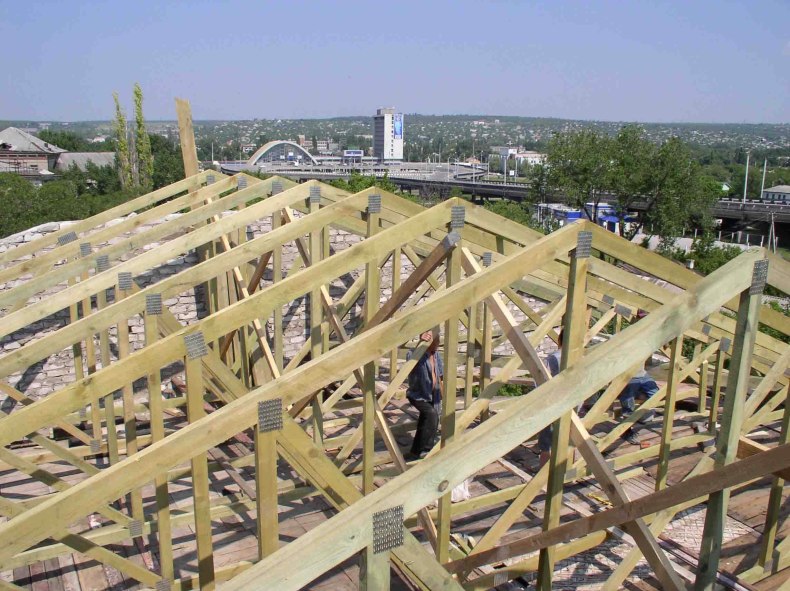

  • Отдельные части висячей системы двухскатной кровли собирают на ровной площадке, рядом с сооружением, а затем поднимают и устанавливают.
  • В местах соединения нижних концов стропил с перекрытием подкладывают куски досок, закрепленные на расстояниях, соответствующих шагу.

Из-за склонности к провисанию, такой тип крыши не рекомендуется использовать для слишком длинных зданий.

Важные элементы двухскатной крыши

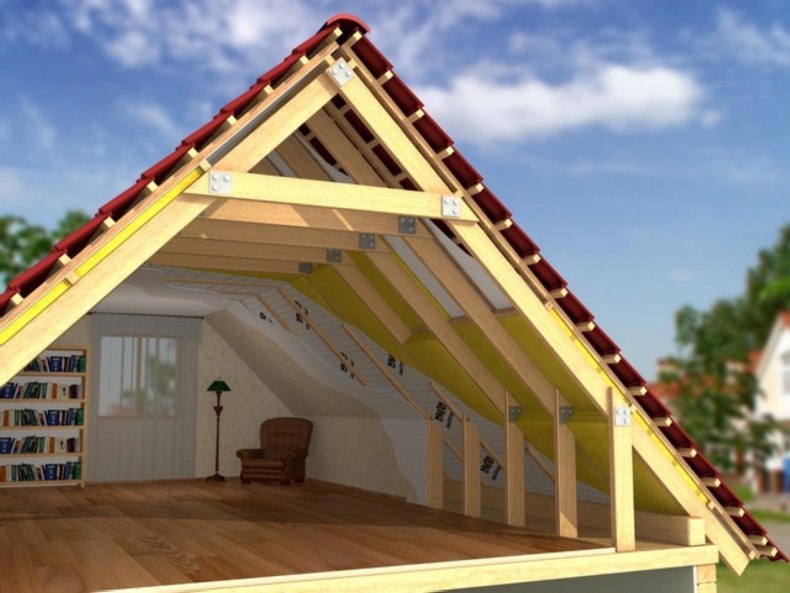

При взгляде на устройство скелета кровли без покрытия, можно видеть стропильную систему с набитой на нее обрешеткой. Однако очень важный элемент крепления верхней части крыши к дому часто не заметен для непосвященных в порядок сборки.

Он представляет собой прочный деревянный брус, сечением 100Х150, 150Х150 и 150Х200 мм, и называется мауэрлатом.

Кроме закрепления стропильной конструкции, обвязка перекрытия из мауэрлатов позволяет распределять точечную нагрузку каждой стропильной ноги на несущие стены равномерно.

В домах, собранных из бревенчатого сруба или бревен, задачу мауэрлата принимает на себя верхний венец нижнего уровня. При бетонной заливке перекрытия в армирующем каркасе предусматривают шпильки, облегчающие привязку брусков под установку стропил.

Порядок установки двухскатной кровли

На перекрытие первым делом монтируют мауэрлат, состоящий из брусков, равных по длине сторонам здания. Соединительный замок по краям брусьев можно выполнить традиционным способом, сделав вырубку на половину толщины с двух сторон каждого элемента деревянной обвязки периметра.

Сейчас для этих целей можно приобрести готовый перфорированный профиль, который надежно соединит детали любых пиломатериалов, облегчив процессы монтажа.

  • Рассчитав угол наклона обоих скатов, можно выяснить высоту конька крыши и установить его на стойки, расположенные через каждые 1-3 метра.
  • Нижняя часть деревянных стоек крепится к плоскости перекрытия с помощью болтов или перфорированных профилей.
  • Из какого бы материала не было сделано перекрытие, его плоскость не бывает идеально ровной, поэтому каждая стойка выравнивается по высоте посредством подкладки кусков доски.

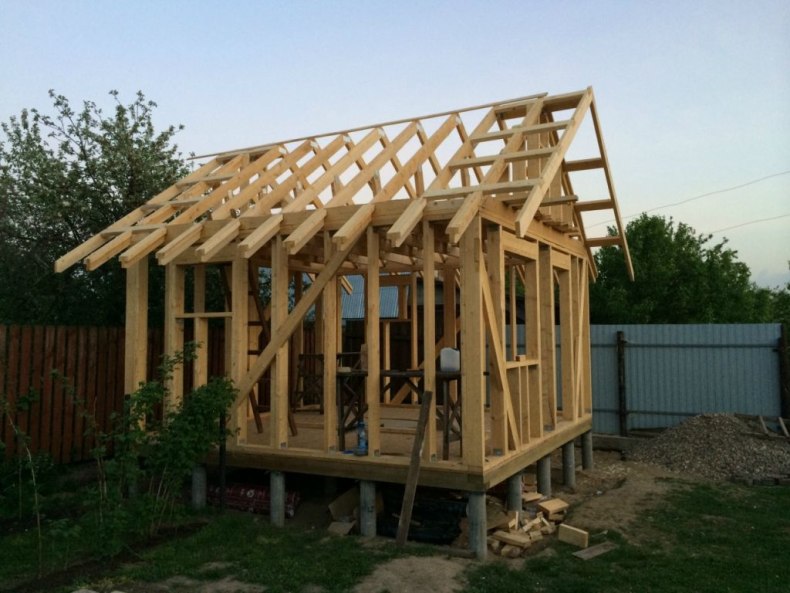

Когда конек кровли установлен на стойки, можно начинать монтаж стропильной системы из боковых ног, строго подогнанных по проектным размерам.

Чтобы добиться ровного наклона крыши, надо начать установку первых пар стропильной системы с противоположных фронтонов, а затем натянуть между ними несколько рядов строительной нити. По заданному шаблонным параметрам затем монтируют остальные фрагменты стропил, делая деревянные подкладки, в случае необходимости.

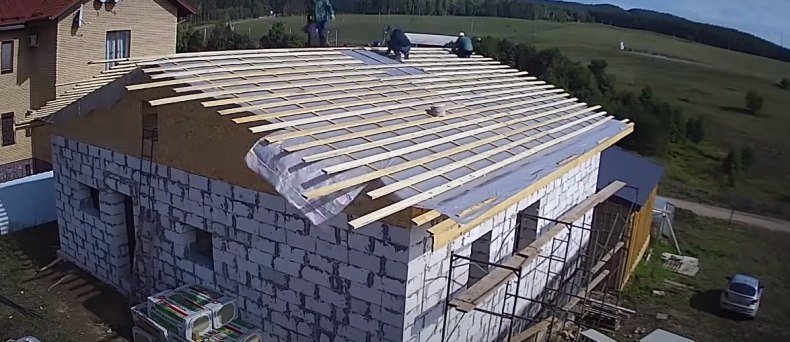

Обрешетка и укладка металлических листов

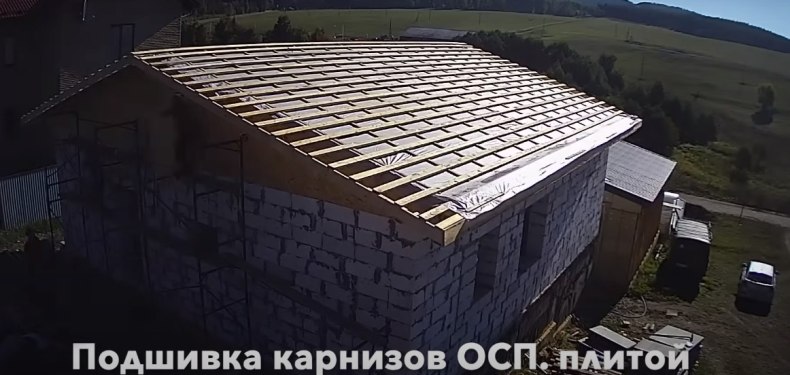

Для надежной эксплуатации кровли из профилированного листа большое значение имеет правильно рассчитанный шаг обрешетки.

  • Стальные листы отличаются по высоте и ширине волнового сечения профиля, а также по толщине металла.
  • От технических характеристик профнастила зависит его несущая способность, степень сопротивляемости внешним нагрузкам, в виде ветра, снега и других воздействий.
  • Однако на параметры обрешетки влияет не только вида металлического покрытия, но и угол наклона двухскатной конструкции.
  • Специалисты уже определили основные нормативы и требования к размерам стропильной системы двухскатного типа.

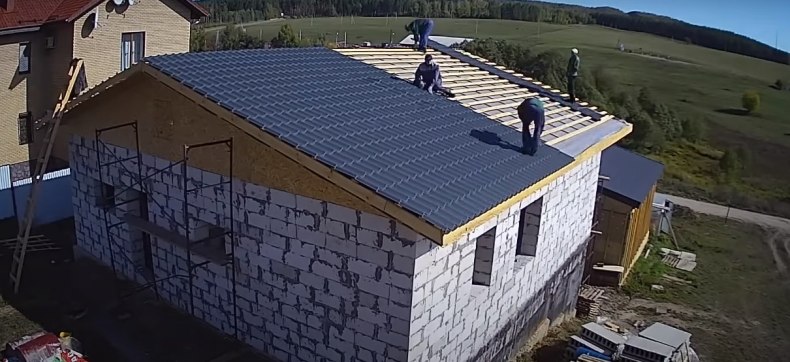

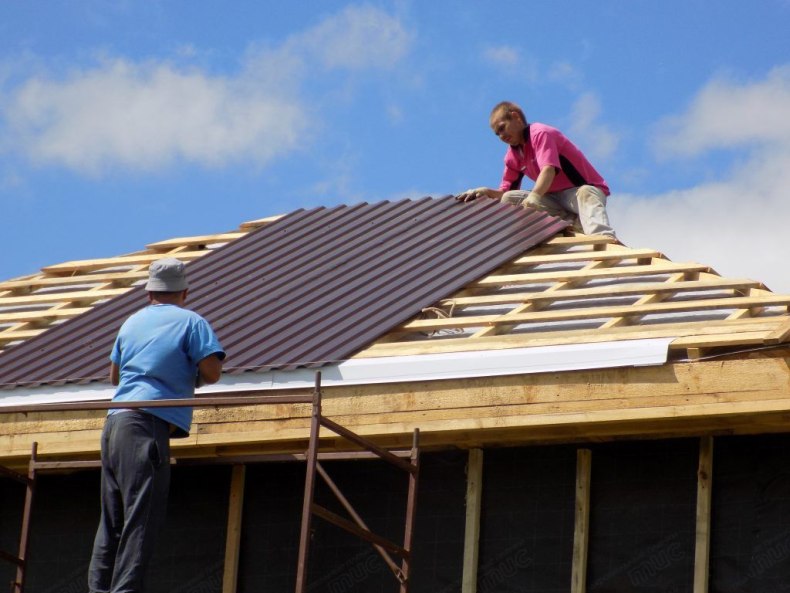

Например, для профильного листа марки С8 и наклона стропил более 15 градусов, надо делать сплошную обрешетку, а металлическую кровлю марки Н60 можно монтировать на обрешетку с шагом в 3 метра, с углом от 8 градусов.

Чаще всего в частном малоэтажном домостроении используют для покрытия сооружений стальной профнастил с волной 35-миллиметровой высоты, которая способна выдерживать давление до 600 кг/квадратный метр. Для таких технических параметров достаточно обрешетки с размерным шагом в 1,5 метра.

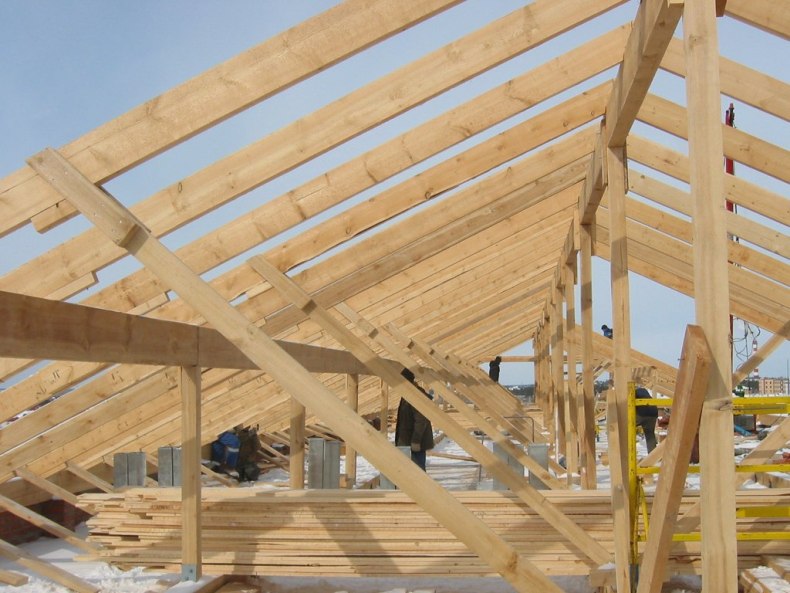

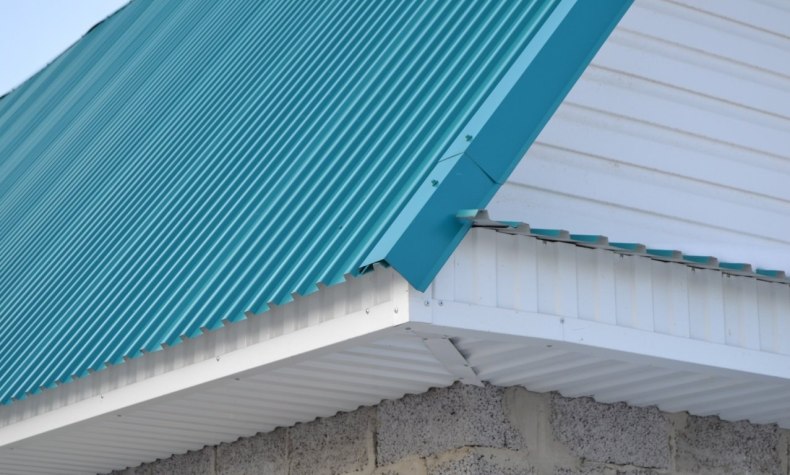

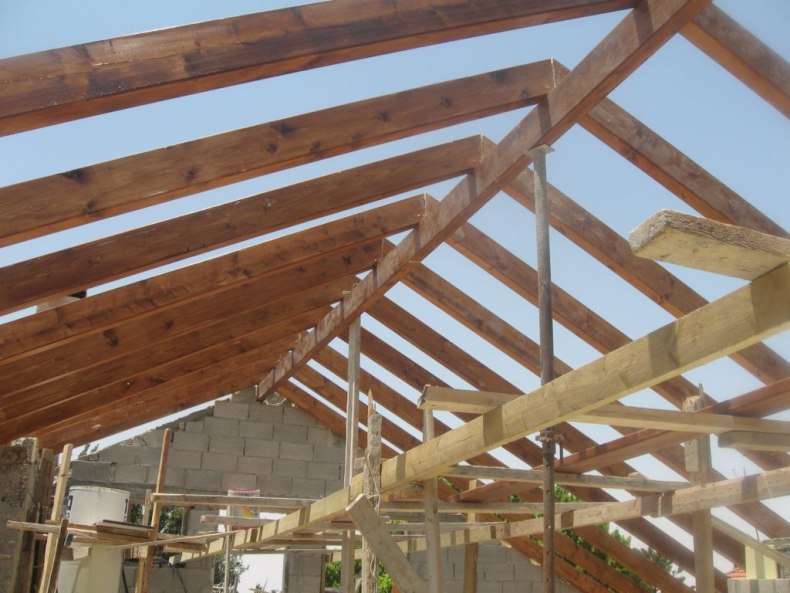

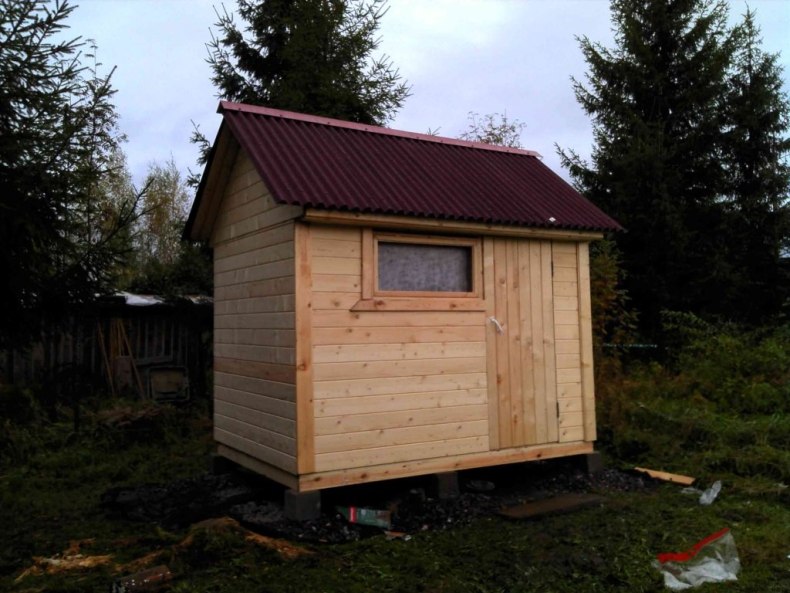

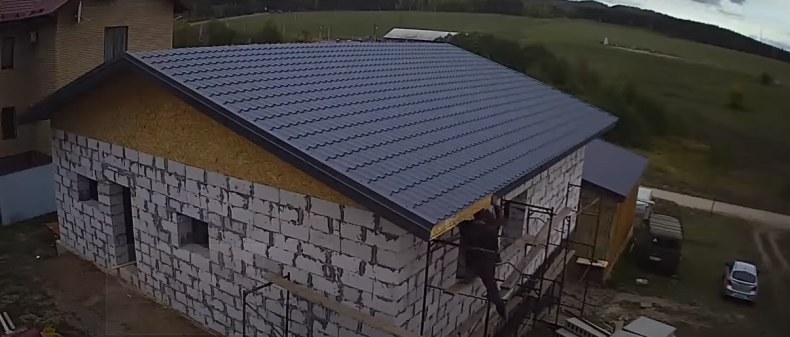

Фото металлической двухскатной крыши
