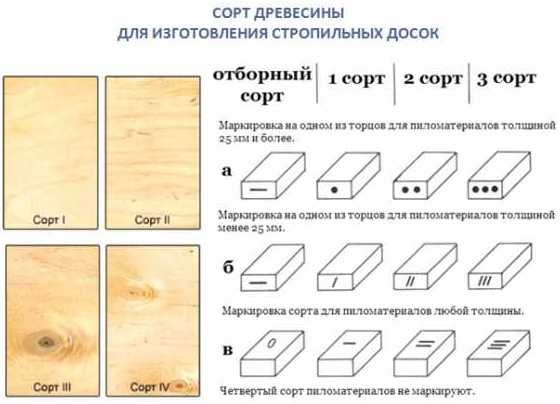

Крепление стропил односкатной крыши: поэтапный план монтажа стропил, обрешетки и слоев кровельного пирога своими руками

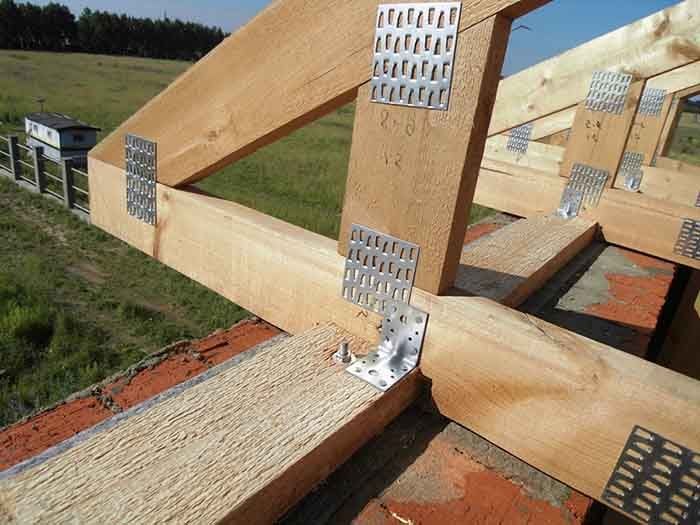

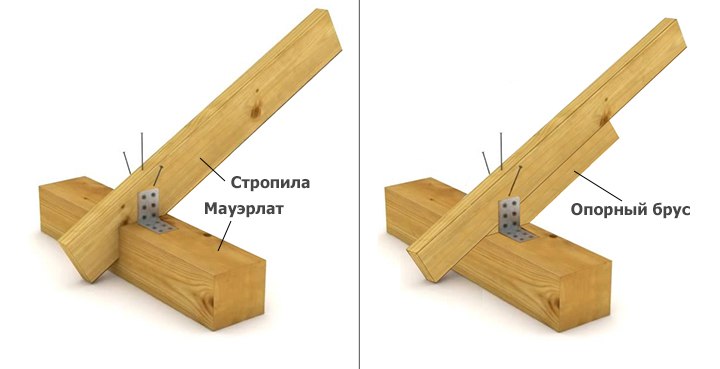

Соединение стропил с кирпичной кладкой или муэрлатом является самым важным соединением всей конструкции. Опора стропильной системы крыши зависит от правильности конструкции и выполнения этого соединения.

Узлы можно разделить на нижние и верхние, порядок стыковки которых всегда отличается. Если один из них – подвижный, то другой должен быть закреплен наглухо.

Продольные узлы с упором вверху

Устанавливаем горизонтальные балки на стык (склейку) или обшивку. Дополнительно их можно укрепить с помощью металлических скоб или шурупов.

Такой стык является самым простым и выполняется там, где балка поддерживается либо по всей длине (например, в кладке), либо поддержка частична. При формировании такого узла всегда требуется поддержка в виде мауэрлата или кирпичной кладки.

Стропила в этом узле могут быть:

  • Прямыми;
  • Наклонными;
  • Клиновидными;
  • Булавочными
  • В форме ласточкина хвоста.

Боковое отклонение, если болты не имеют штифта или клина, предотвращается скобами, которые входят в балки либо сверху, либо с обеих сторон. Они должны быть достаточно длинными, чтобы их можно было отодвинуть достаточно далеко от начала узла. Рядом с сочленением они могут расколоть конец стропила.

Балки могут быть защищены от бокового прогиба деревянными или стальными скобами, односторонними или двусторонними, встроенными или утопленными, зубьями, дюбелями и т. д.

С каждой стороны стыка должно быть по два болта. Прочность соединения увеличивается за счет длины крепления и пропорционального увеличения количества болтов. Однако, если на одной и той же длине будет размещено больше болтов, прочность соединения не увеличится, поскольку прочность стали не будет использоваться.

Размах балки или объемные углубления ослабляют узел, поэтому используются более качественные крепления (особенно с деревянными дюбелями). Дюбели повышают жесткость соединения и помогают предотвратить скольжение и толкание.

Опора с шарнирно-подвижным низом

Если узел не поддерживается или плохо поддерживается, используется опора с шарнирно-подвижным низом, которое имеет множество различных вариантов.

Шарнирно-подвижный низ может быть:

  • Прямым или косым;
  • Параллельным, косым или клиновидным;
  • Нисходящим или восходящим;
  • С зубцом,
  • С клиньями.

Пластины фиксируются от бокового смещения двумя шпильками из дуба или бука круглого, квадратного, шестиугольного или восьмиугольного сечения. Их укладывают по диагонали на 1/3 расстояния.

Для напряженных балок мы заменяем деревянные шпильки на стальные болты и укрепляем стыки металлическими соединениями (болты из высушенного дерева не выпадают и впоследствии могут быть затянуты).

Узлы крепления с одной или двумя степенями свободы

Грани установленных стропил прижимаются к кирпичной кладке или мауэрлату, поэтому соединение является довольно простым. Опасность возникает при использовании более высоких и тонких стержней, что может снизить прочность конструкции.

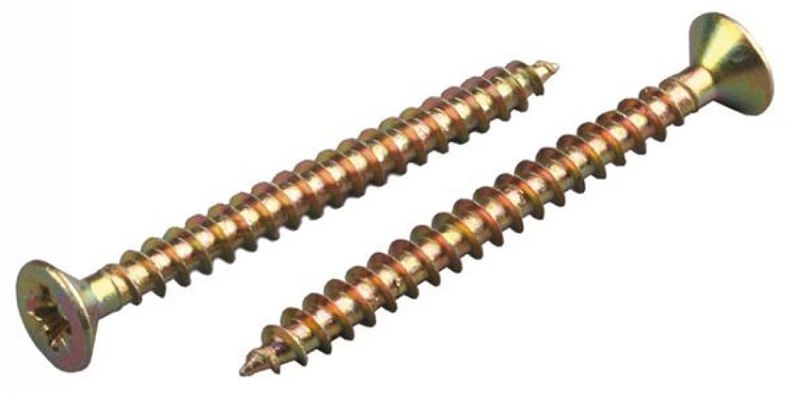

В этом случае стык нужно регулировать при помощи дополнительных элементов крепления: дюбелей, скоб, шурупов.

  • Если одна балка заканчивается другой балкой, она обычно соединяется штифтом. Нарезание резьбы было наиболее распространенным соединением для плотников. Это зависит от угла стыковки балок: различают прямоугольные и косые отводы.
  • Штифт — это выступ на передней части балки, который вставляется в выемку (паз) во второй балке (порог, рейка). Штифт обычно составляет одну треть ширины балки, от четверти до половины длины балки.

Канавка делается примерно на 10 мм глубже, чем длина стержня, и ее нельзя разрезать поперек волокон. Соединение обычно укрепляется шпилькой.

  • В случае прямоугольного нарезания резьбы различают средний штифт и боковой штифт.
  • Средний штифт соединяет балки примерно одинаковой толщины, боковой штифт используется, если есть разница в толщинах соединяемых балок.
  • Боковой штифт достигает половины ширины балки, но паз не должен быть шире трети толщины порога.
  • Оба типа штифтов имеют несколько вариантов. Наклонные штифты также используются как средние и боковые.
  • Они соединяют наклонные балки с горизонтальными и часто дополняются одинарными или двойными углублениями.

Для соединения стропил с горизонтальными балками используют специальный штифт, так называемый ведомый. Он закруглен по радиусу, равному длине полосы, а также может быть встроен в готовую конструкцию. Защищается от выпадения шпилькой.

Жесткое крепление

Верхняя балка всегда поддерживается нижней балкой, поэтому можно ослабить поддерживаемую балку больше, чем нижнюю опорную балку. Перекрытие заключается в выполнении выреза в обеих балках по стыку и вставке балок друг в друга в вырезах в одной плоскости. Возможно полное и частичное чередование.

Полное перекрытие таково, что вырезы в обеих балках достигают половины высоты каждой балки, так что верхняя и нижняя грани обеих балок находятся в одинаковых плоскостях.

Частичное перекрытие выполняется путем выбора выреза менее половины высоты балки (обычно четверти высоты) из каждой балки. Грани обеих балок смещены друг относительно друга по высоте.

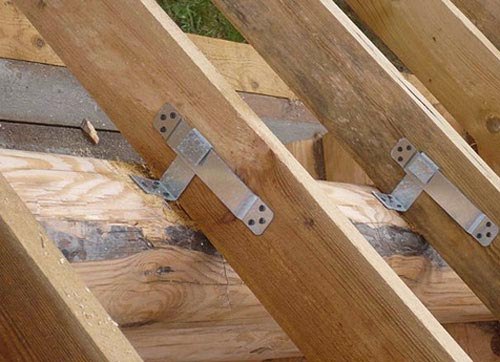

Соединение стропил подвижно

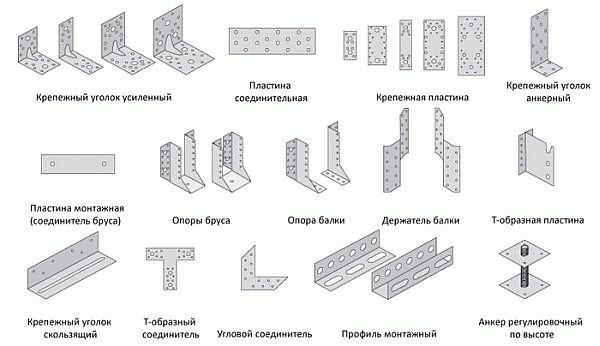

Наиболее часто используемый узел — это соединение внахлест. Перекрытие подвижное, оба элемента мягко зафиксированы относительно друг друга. Для фиксации соединения используются гвозди, шурупы или стальные профили.

Раньше для фиксации соединения использовались дубовые штифты.

  • Соединяемые элементы образуют друг с другом прямой или разный угол.
  • Соответственно чередование делится на перпендикулярное и наклонное.
  • В двух элементах создаются соответствующие вырезы, и таким образом элементы подходят друг к другу.

Седловой узел для стропил

Седлование применяется для балок, расположенных в двух плоскостях. Седло чаще всего используется при соединении стропил с кладкой. На стропиле вырезается седло, которое должно достигать максимум 1/3 высоты стропила, что обычно делается на стропиле с вылетом в 13 сантиметров.

Седло обычно утоплено на 5 сантиметров и всегда образует прямой угол в плоскости стропила, так что опирается на две стороны кладки, но также может принимать разные формы.

  • Самый простой случай — обыкновенное седло, имеющее прямой угол с обеих сторон стропила.
  • В случае первой пары смотровых стропил обычное седло обычно превращается в полуседло, которое создается частичным смещением кладки в седле.

Если кладка сходится или расходится, седло можно сделать наклонным. Наклонное седло либо поднимается, либо опускается.

Наиболее требовательными к изготовлению являются угловые и водосточные седла. Для крыш с небольшим уклоном классическое седло превращается в нишу.

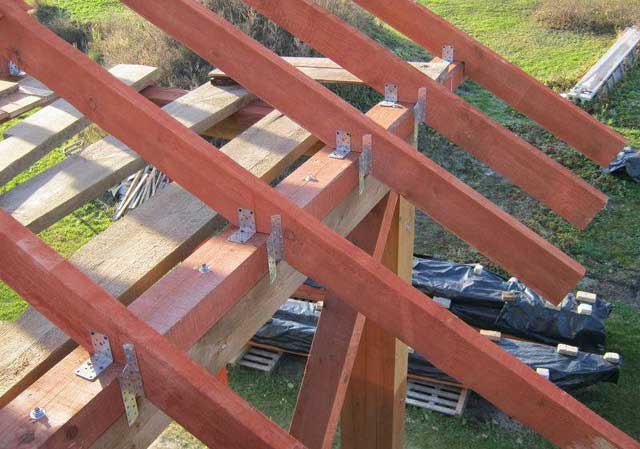

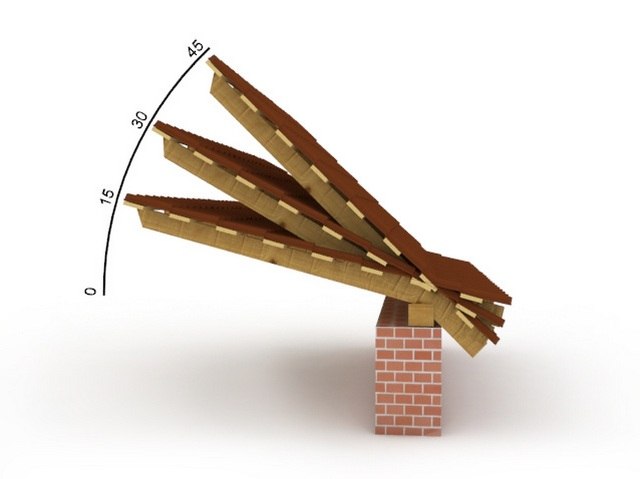

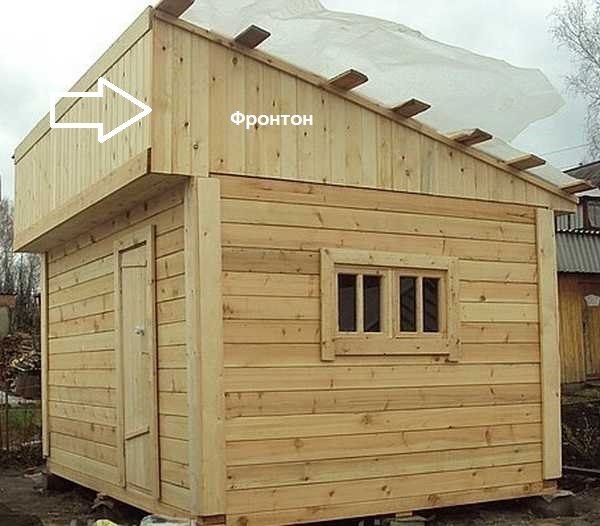

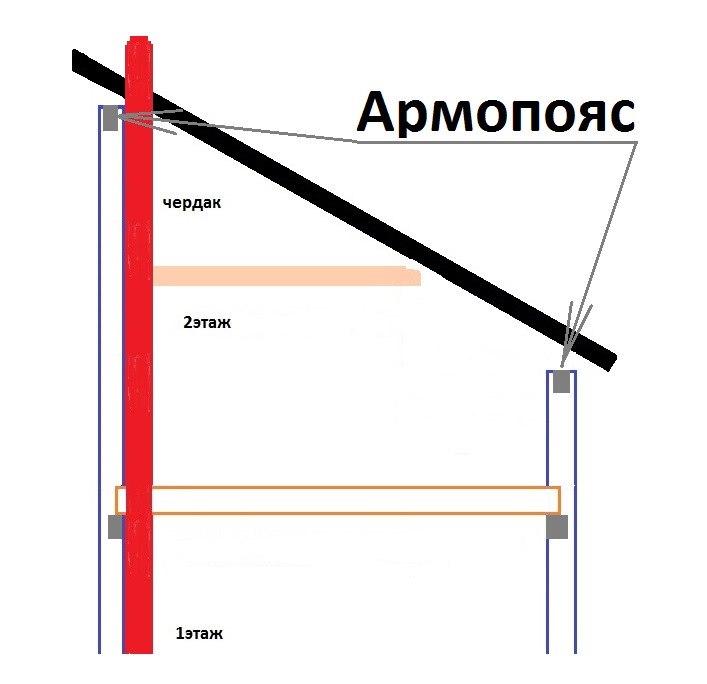

Фото крепления стропил односкатной крыши
