Костыль кровельный (Т, Г, Н-образные): для парапетов и отливов. Все о разновидностях, технологии изготовления и сферы применения
Сооружение крыши считается завершающим этапом строительства жилого и промышленного здания. Главная задача данной конструкции заключается в защитных свойствах.
Она помогает создать комфортную атмосферу внутри пространства, поддерживать нормальную температуру. При соблюдении рекомендаций профессиональных кровельщиков удаётся возвести сооружение, защищающее от осадков, мусора и пыли.
Качественная кровля должна изготавливаться с использованием гидроизоляционного и теплоизоляционного покрытия, пиломатериалов и металлических элементов. Все составляющие должны справляться с внешними факторами и нагрузкой.
При строительстве крыши с использованием оцинкованной стали рекомендуют выбирать надежную модель кровельного костыля. Именно от его устройства и надежности зависят эксплуатационные характеристики всей крыши.
Как выглядеть и как выбрать кровельный костыль? Что необходимо учитывать перед покупкой подобного изделия для обустройства крыши? В этом материале мы поговорим об устройстве данной конструкции и способах монтажа.
Особенность кровельного костыля
Данный тип изделия представляют собой разновидность металлического крепежного элемента, который применяют на этапах возведения кровли.
Главное значение данного элемента заключается в создании надёжного соединения для желобов.
Для чего предназначен кровельный костыль?
- Простое устройство данного изделия выполняют несущую роль.
- С помощью этого элемента удаётся усилить крышу и предотвратить её деформирование под воздействием внешних факторов.
- Например, сезонные осадки, снежные массы могут стать причиной обвала кровли.
У крыш, в конструкции которых предусмотрены парапеты костыль предназначен для выполнения защитной функции, а также для закрепления металлического фартука.
Для объектов с множеством труб и шахт с вентиляциями использование металлического костыля позволяет снизить нагрузку на несущие конструкции.
Размеры и модели кровельного костыля
Из чего состоит изделия? Для его изготовления выбирают металлический сплав, не подвергающимся процессам коррозии.
В основном для этого используют оцинкованную сталь. Кровельные костыли выполняют в виде следующих форм:

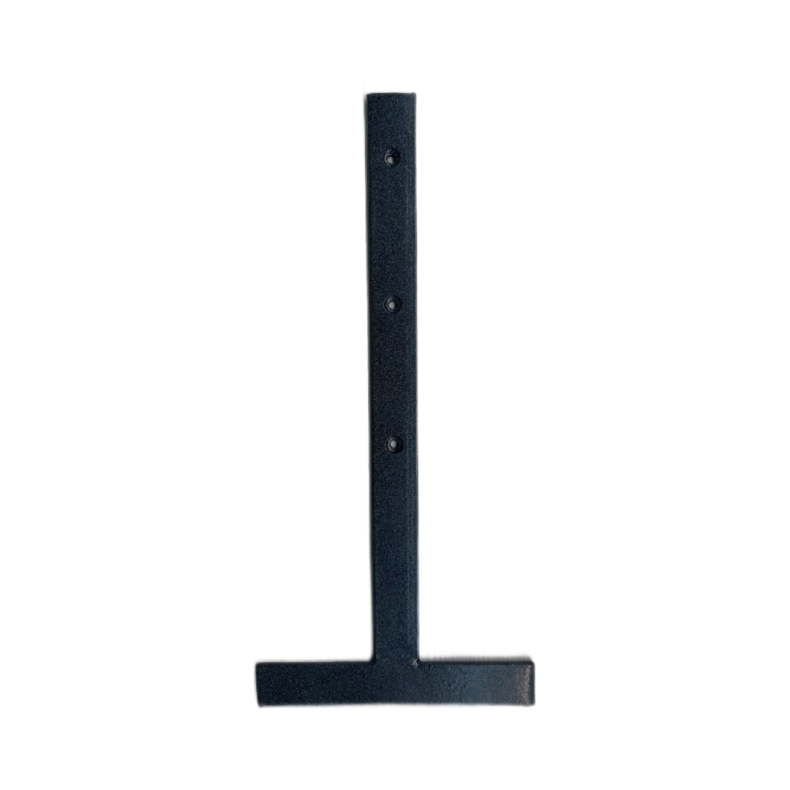

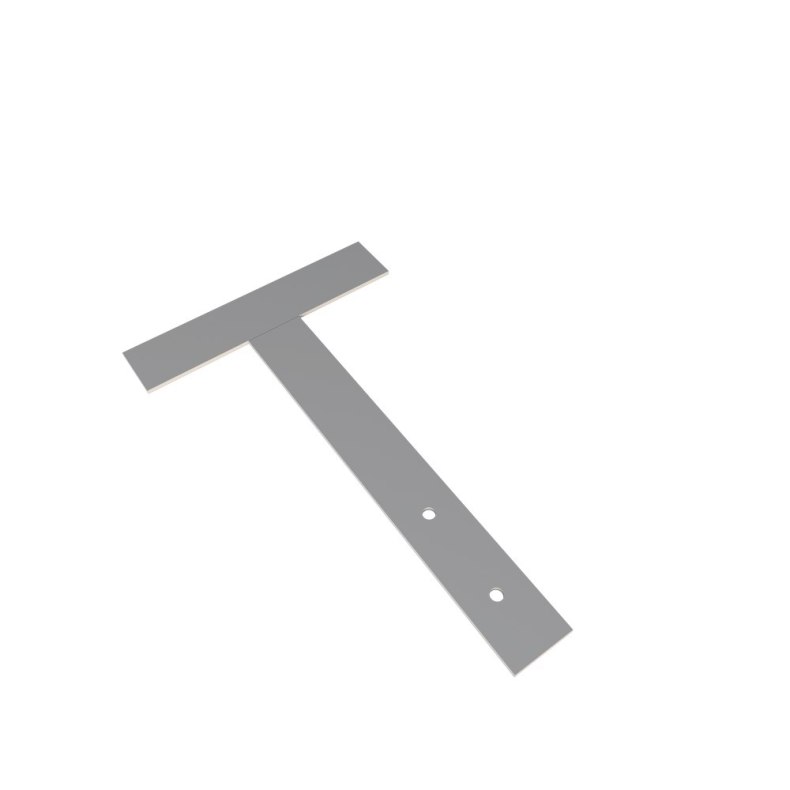

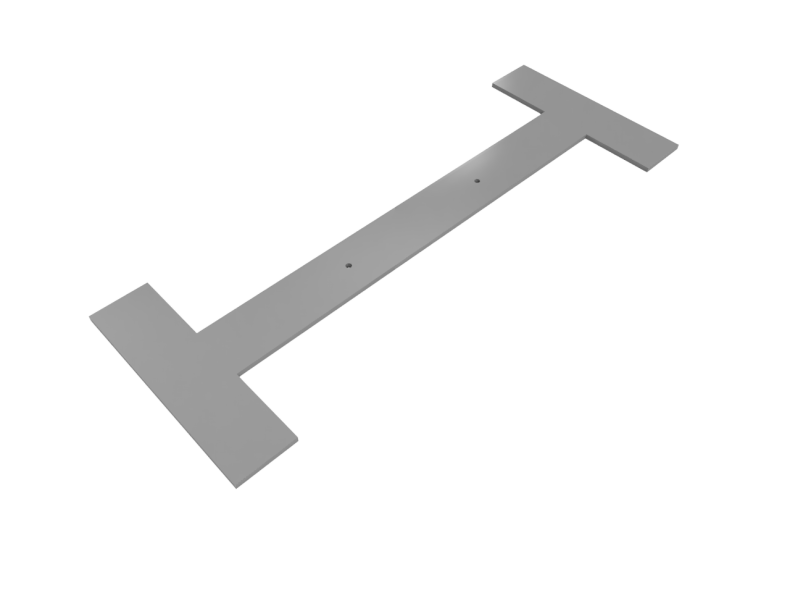

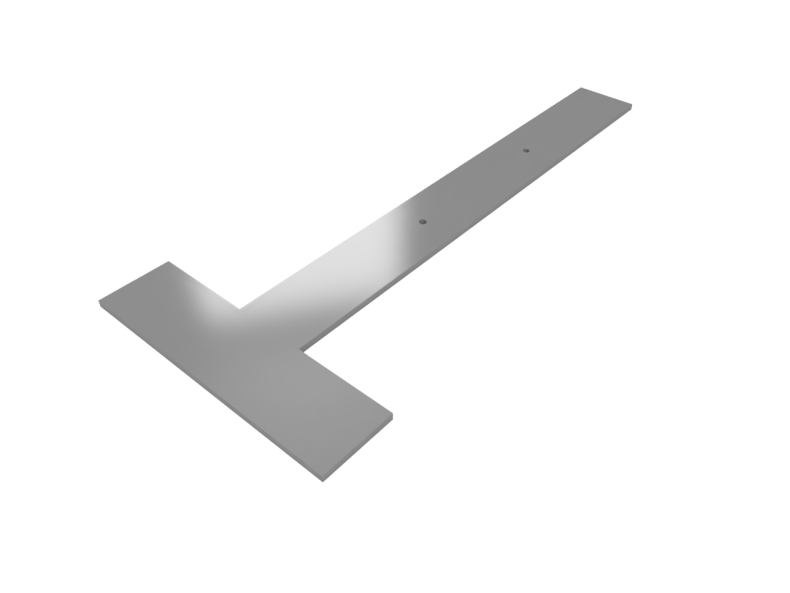

- Т образная. Данную модефикацию изделий считают самой крепкой и устойчивой. Профессиональные кровельщики часто выбирают её для создания кровельных конструкций. В строительных магазинах можно обнаружить двухсторонние варианты изделия;
- Модели в виде буквы Г. Этот вид элемента предназначен для укрепления кровельных карнизов. Они имеют меньшую жесткость. Конструкция не так популярна у профессионалов в отличие от Т образного элемента;

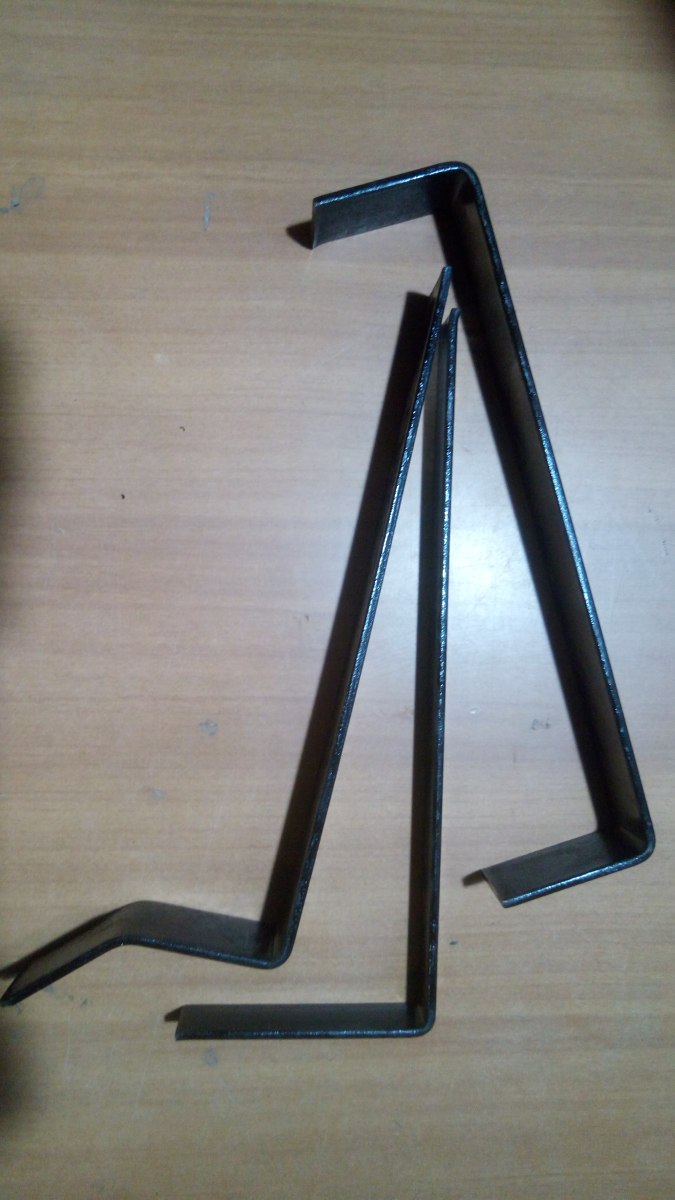

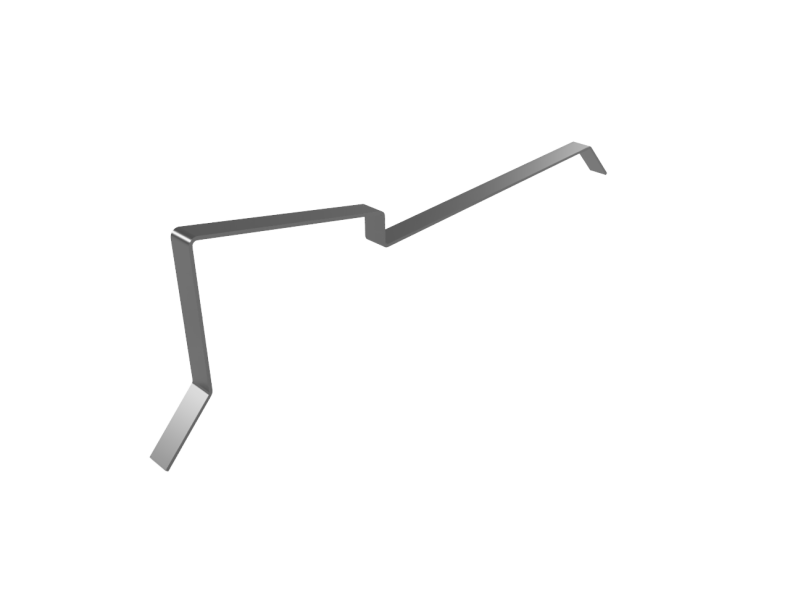

- Гнутая. Такую форму выбирают в редких случаях. Монтаж изделия осуществляется для создания прочного сочленения в зоне оконных блоков и фасадной части здания. В качестве крепежей используют фасонные метизы.
Что же касается размеров костыля, то его габариты определяются ГОСТом. Как правило, они составляют:
- 200мм х 45 мм;
- 250 мм х 5 мм;
- 450 мм х 45 мм.

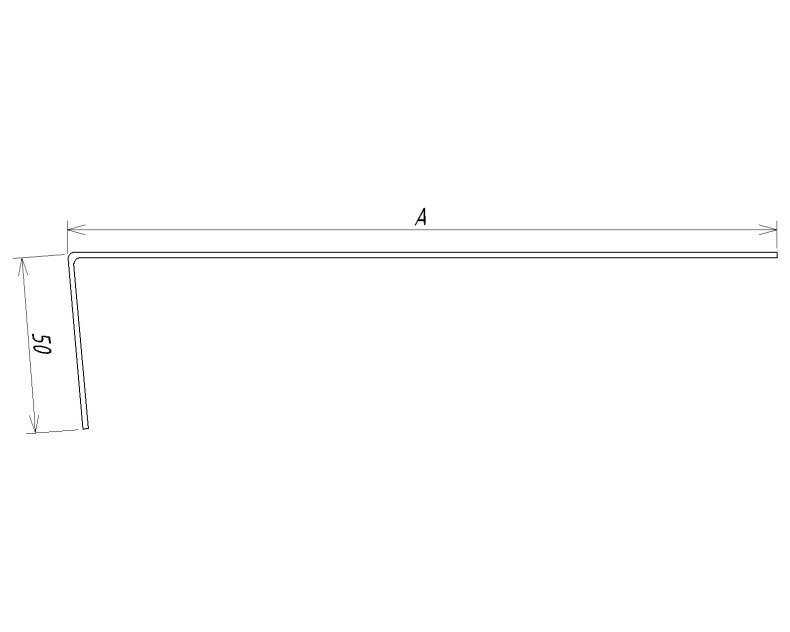

Модели Г — образной формы имеют стандартную длину, которая составляет 500 мм. Ширина самой полосы в данном случае не превышает 45 мм. Что же касается толщины элемента, то она варьируется в пределах от 3 до 5 мм.
Вес кровельного костыля составляет 0,50 кг. Для фиксации изделия используют специальные марки дюбель гвоздей. Крепежи располагаются на расстоянии 750 мм друг от друга.
Виды кровельных костылей

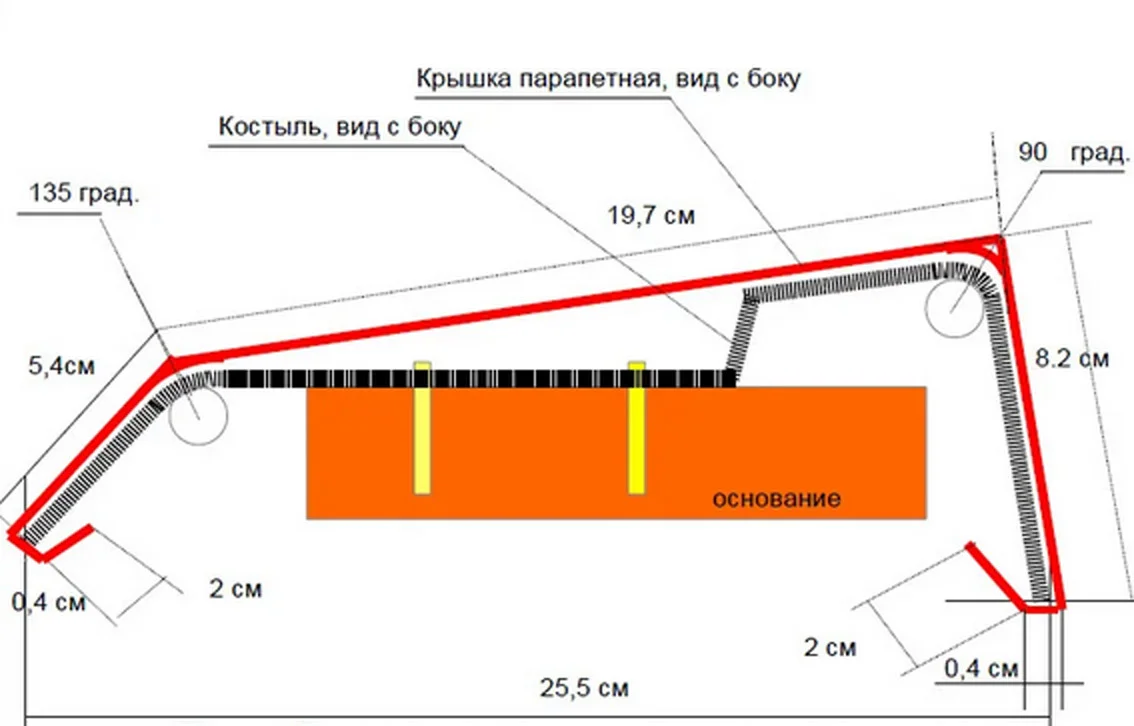

Изделия для укрепления парапетной части. Данная разновидность кровельного костыля используется для создания остального фартука в зоне парапетной кладки. Такие элементы применяют для вентилируемых фасадов.
- Модели для отливов изготавливаются для укрепления системы слива. В данном случае могут использовать Г — образную и Т- образную конструкцию.
- В устройстве изделия присутствует металлические полки. 1 часть крепится к поверхности цоколя, а другая в зоне оконного проёма.
- В некоторых случаях полку могут использовать в качестве капельника, позволяющего избавиться от чрезмерной влажности в момент сезонных осадков.
- Он располагается в нижней части окна при этом отлично вписываясь в дизайн фасада. При выборе важно учитывать устройство крыши и её разновидность.
Кровельные костыли в зоне оконных отливов используются для укрепления гидроизоляционной мембраны. В данном случае важно правильно осуществить монтаж оконного обрамления.
Как изготавливают кровельные костыли
Для создания подобных изделий используют углеродистую сталь. Отличным решением считаются модели, выполненные из оцинкованного сплава. На этапах создания используют широкую полосу, толщина которой составляет 5 мм.
- Железную заготовку разрезают с помощью специальных ножниц или оборудование, оснащенного абразивными кругами.
- Для создания Т-образных модели используют два железных отрезка. Длина перпендикулярных элементов может составлять от 100 до 200 мм, а продольных 200-400 мм.
- Для изготовления Т -образных конструкций элементы фиксируются под прямым углом. Для этого используют точечную сварку.
- Крепёжный шов будут накладывать с 2 сторон. Изделия, предназначенная для высокой нагрузки используют несколько слоёв сварочного шва. Благодаря этим элементом удаётся увеличить прочность фиксируемых поверхностей.
- Следующим шагом будет сверление сквозных отверстий, предназначенных для крепления железной детали к поверхности крыши.
Стоит отметить, что только 2 сквозные точки используются для монтажа. Диаметр этих элементов рассчитывается исходя из толщины кровельной основы.
Зафиксировать кровельный костыль на поверхности истины можно при помощи деревянных досок или металлической обрешётке. Для этого используют дюбель гвоздь минимального размера или саморезы.
Завершающим этапом производства изделия считает его тщательную зачистку. Таким образом удаётся удалить металлические потёки, сгладить режущие поверхности и подготовить поверхность для дальнейшей покраски.
Фото кровельных костылей
