Как закрепить стропила: простые и надежные методы, как выполнить крепление стропил к коньковому брусу или балкам перекрытия

Крыша будет надежно выполнять свои функции при условии, если ее стропильная система сделана правильно с расчетом на ветровые и снеговые нагрузки района в котором расположено здание.

Вверху стропила соединяют между собой на коньковом прогоне, а внизу они ложатся на мауэрлат. Оба соединения являются самыми важными при монтаже конструкции крыши.

Мауэрлат фактически выполняет функцию крышного фундамента. На него ложится вес всей крыши, а также распорные силы стропильной системы. Поэтому его задача распределить равномерно всю нагрузку на несущие стены здания. Обычно роль мауэрлата выполняет брус 15х15 см, иногда широкая доска с толщиной 5 см

Виды соединительных узлов для стропил

Существуют подвижные и неподвижные крепления стропил к мауэрлату.

Подвижные крепления, их еще называют скользящие, состоят из двух частей, одна из которых может двигаться по отношению к другой. Состоит из уголка, он одной стороной крепится к мауэрлату, а в другой есть вырез, в который устанавливается петля с отверстиями для крепления к стропильной ноге.

  • Благодаря такому устройству, когда вертикальная часть уголка не закреплена, появляется возможность стропилу свободно смещаться.
  • Поэтому негативное влияние при снеговой и ветровой нагрузке уменьшается.
  • Неподвижное крепление или распорное сделано по тому же принципу.
  • Разница только в том, что металлическая петля вставляется в проушину и загибается вниз, таким образом все соединение фиксируется.

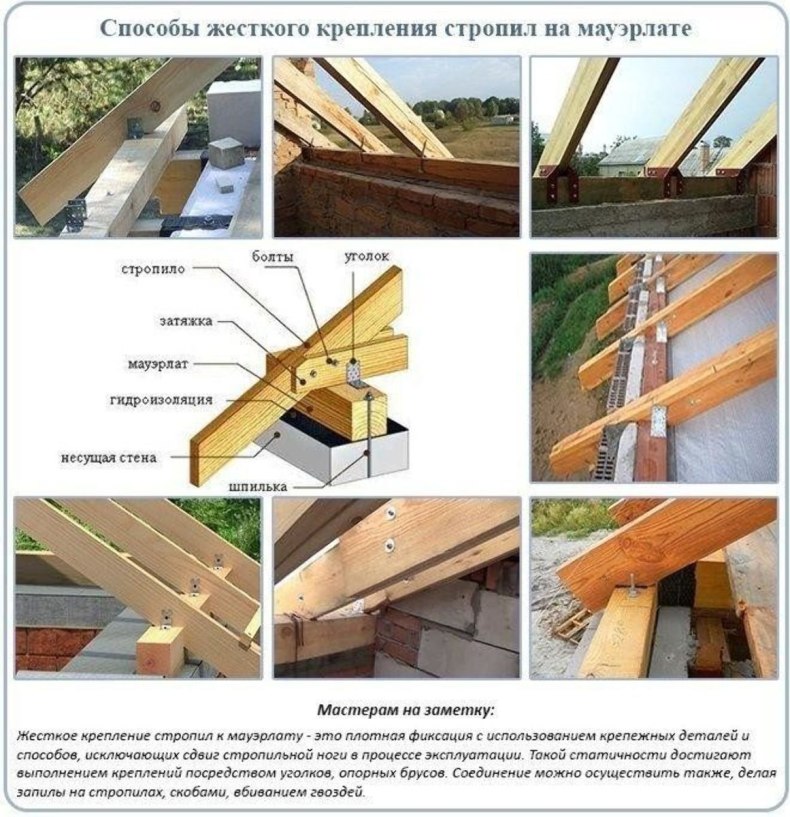

Есть жесткие крепления. Их очень много. Подбираются они исходя из массивности всей кровельной системы, а также способа установки стропильных ног к мауэрлату.

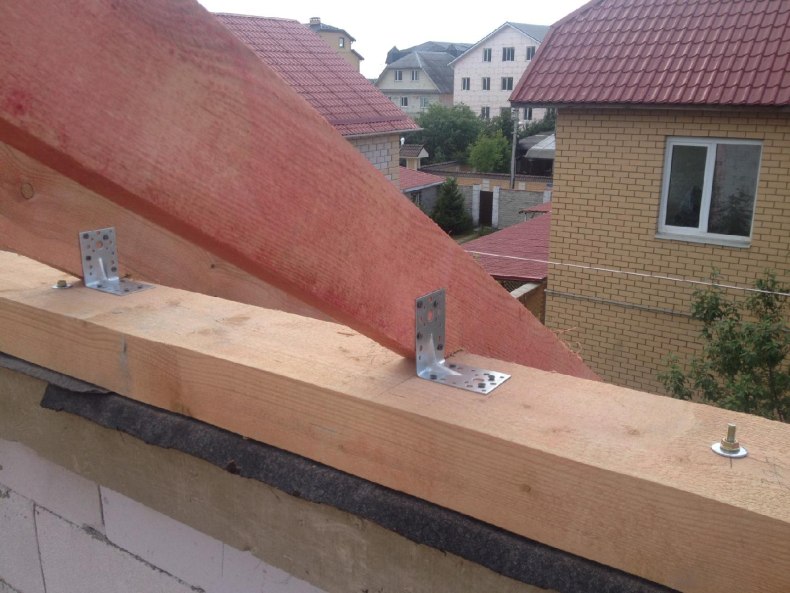

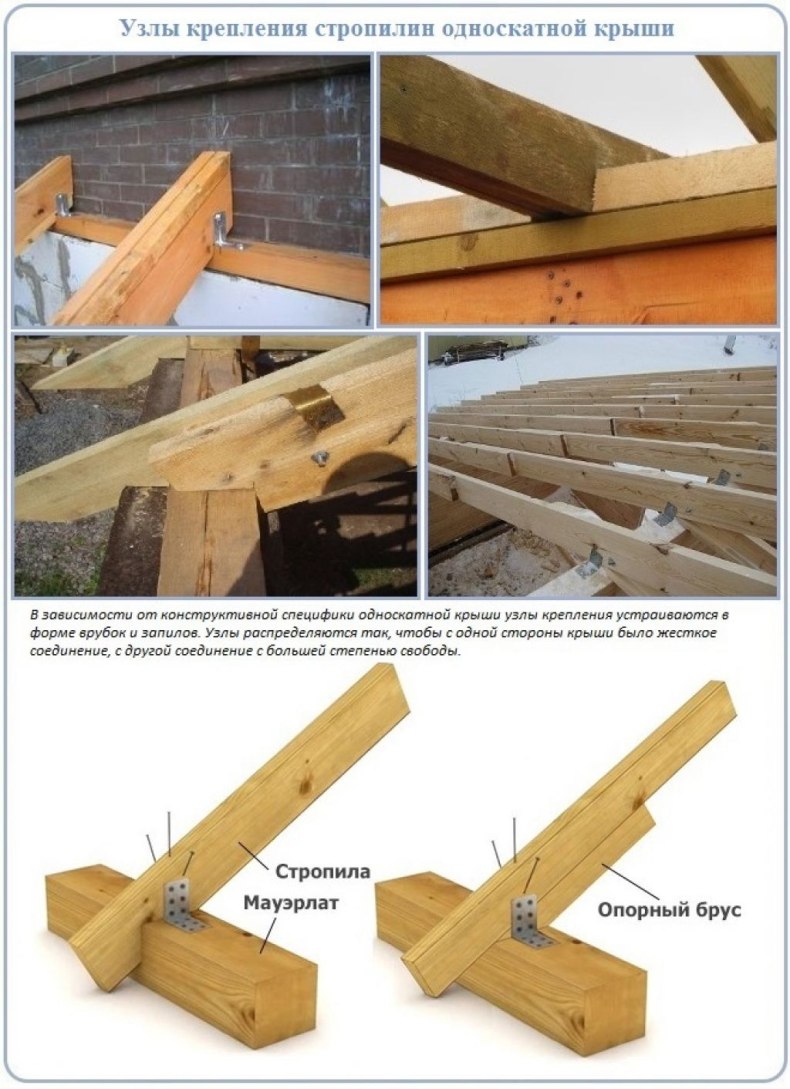

Используется много металлических уголков разной конфигурации и разных размеров. Такие уголки можно подобрать под любую толщину доски или бруса. Изготавливаются они из металла толщиной до 3 мл, поэтому считаются надежным соединительным элементом.

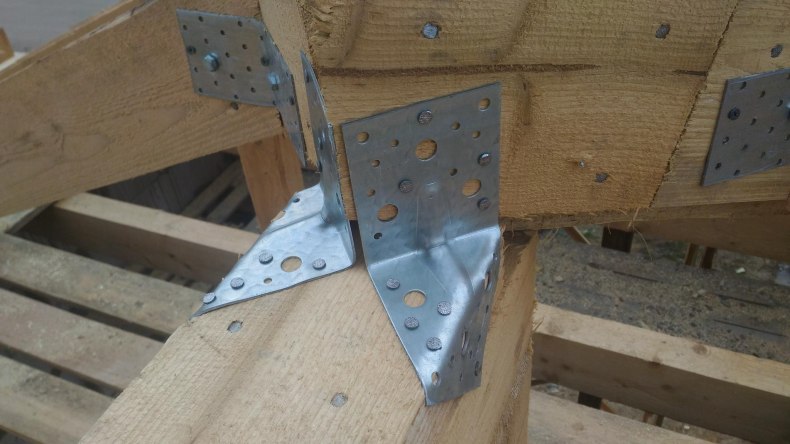

Так же они обеспечивают жесткость при соединении стропил и мауэрлата. Желательно уголки ставить с двух сторон для большего эффекта.

Для жесткого соединения применяются так же скобы, кронштейны, перфорированная лента, всевозможные хомуты.

Выбор стропильной системы для крыши

Существует большое количество способов крепления стропил мауэрлату. Многие причины влияют на выбор того или иного способа. В первую очередь это конструктивные особенности и размер здания.

  • Играет роль возраст здания. Недавно построенное здание будет давать усадку из-за изменения температурных режимов атмосферы или от плотности грунта на котором оно стоит.

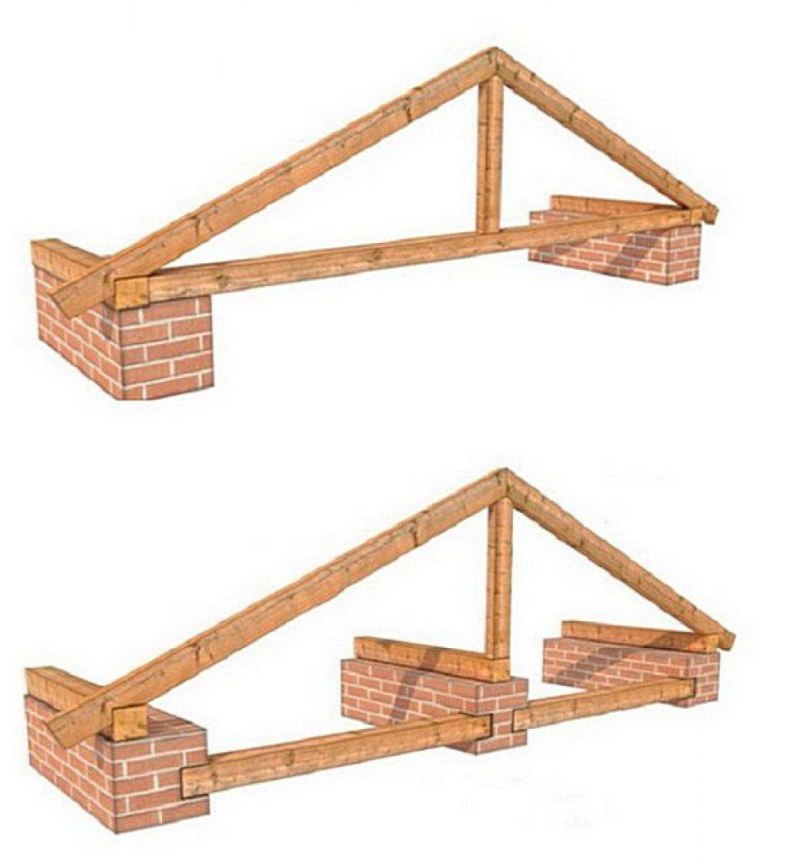

  • Есть два вида стропильных систем. Это с наслонными стропилами или с висячими.

Обе системы будут надежными и прочными если выбран правильный шаг расположения стропил. Это зависит от конструкции крыши, от толщины и длины стропильных ног.

Нужно учесть нагрузку на стропильные ноги и мауэрлат вес финишного покрытия. Поэтому перед монтажом стропил на мауэрлате делают разметку, где будут соединительные узлы

Висячая система

Висячие стропила применяют на небольших по ширине зданиях, обычно до 6 метров.

В этом случае стропильные ноги и вся нагрузка конструкции крыши ложится на мауэрлат и имеет всего две точки опоры. Поэтому стропила крепят к мауэрлату жестким соединением.

Обычно крепят скобами или металлическими уголками разных видов и размеров.

  • Играет роль толщина мауэрлата. Если он сделан из бруса 15х15 см, то в нем можно сделать запил под конкретную ногу, но не больше 1/3 толщины.
  • Когда мауэрлат сделан из доски, то здесь можно сделать запил на стропильной доске под определенным углом, но он не должен превышать 1/4 толщины ноги. Весь этот узел надежно фиксируют уголками.

Висячая схема стропил создает большую нагрузку на стены потому, что действует на распор. Уменьшают эту нагрузку с помощью затяжек и подкосов.

Наслонная система

Наслонная стропильная система отличается от висячей тем, что у нее есть дополнительная точка опоры кроме наружных стен.

  • Это может быть одна или две внутренние стены. Здесь стропильная система крепится к мауэрлату с помощью подвижных элементов.
  • Это исключает деформацию кровли при усадке дома. Особенно если дом новый.
  • Для уменьшения нагрузки крыши на стены также используют затяжки и устанавливают боковые стойки.

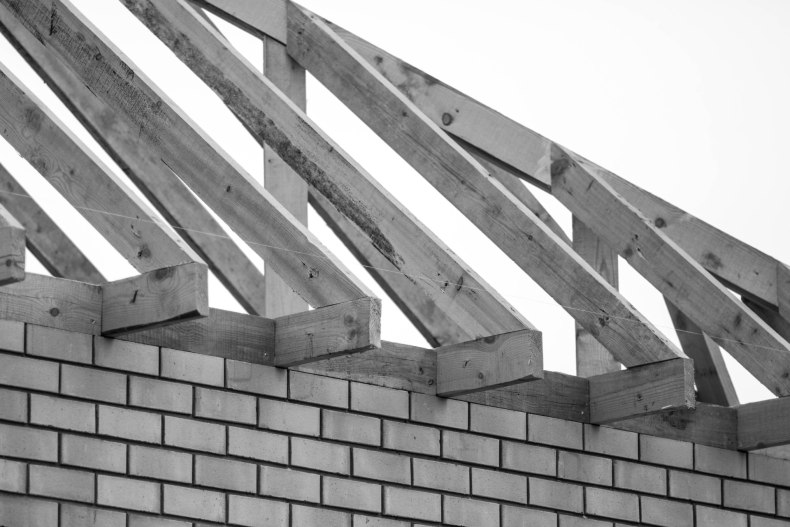

Для более надежного крепления стропильной ноги на ней делают шип. На мауэрлате запил делать нельзя, он ослабит его.

Пошаговая инструкция по креплению стропил

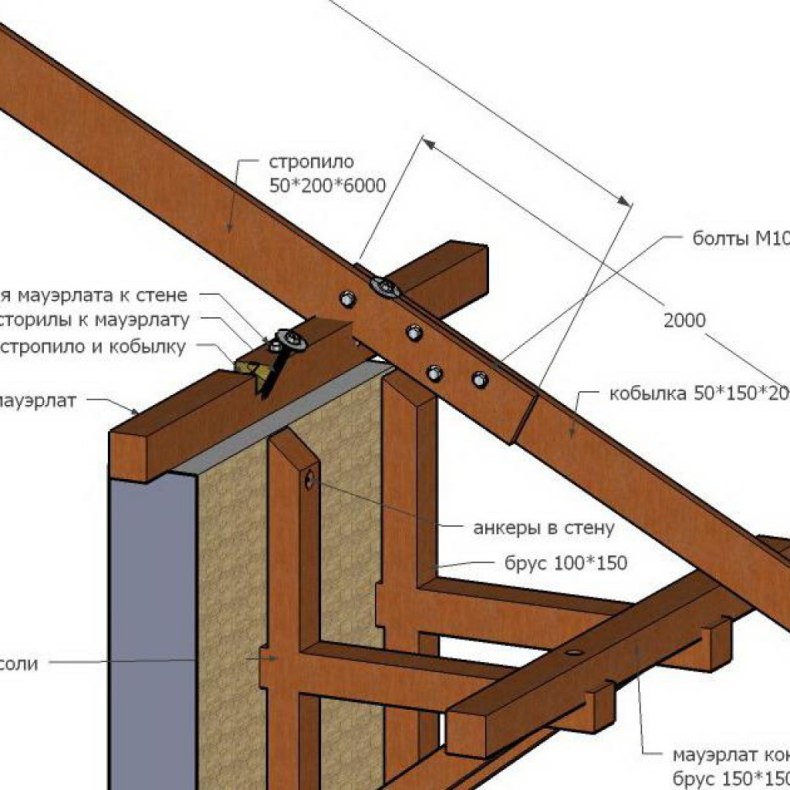

Иногда стены дома не достаточно крепкие и надежные, чтобы использовать в стропильной системе мауэрлат. В таком случае для крепления стропильной ноги в нижней ее части используют балки перекрытия.

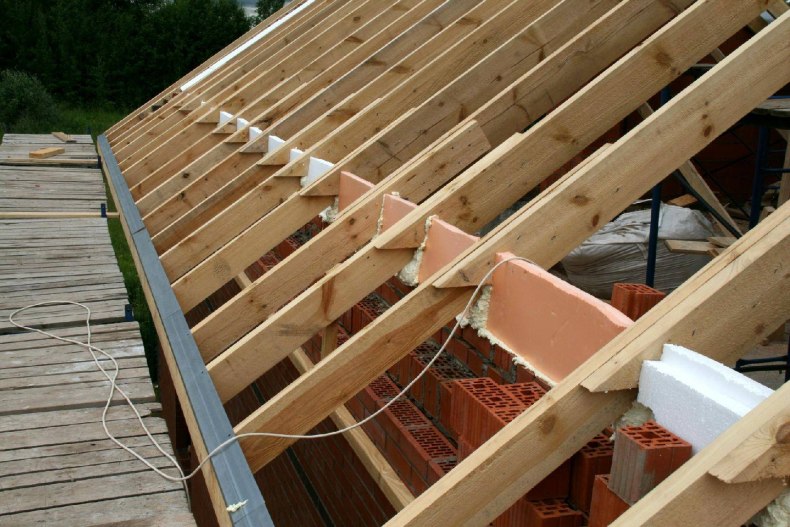

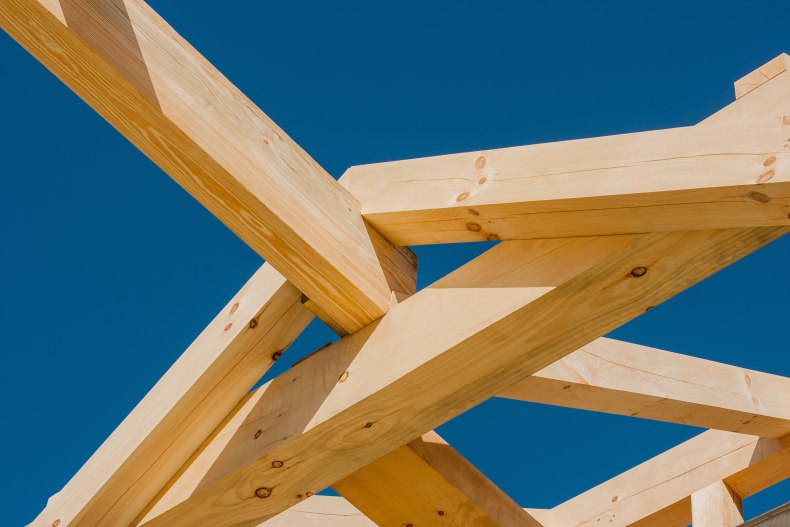

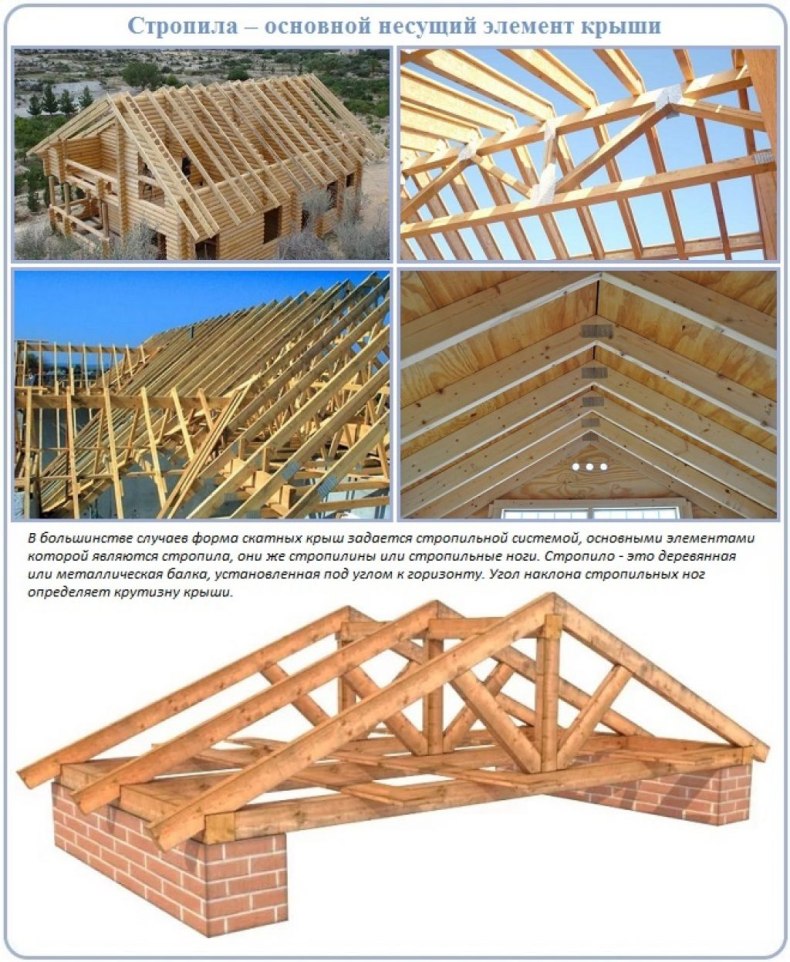

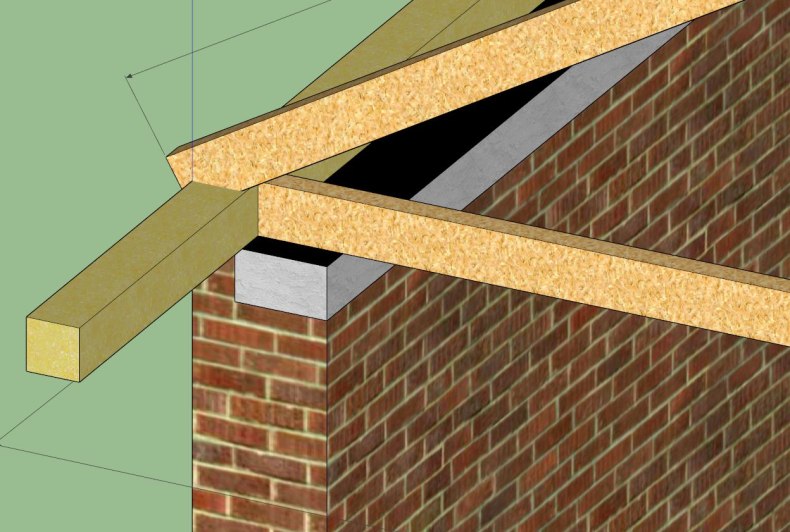

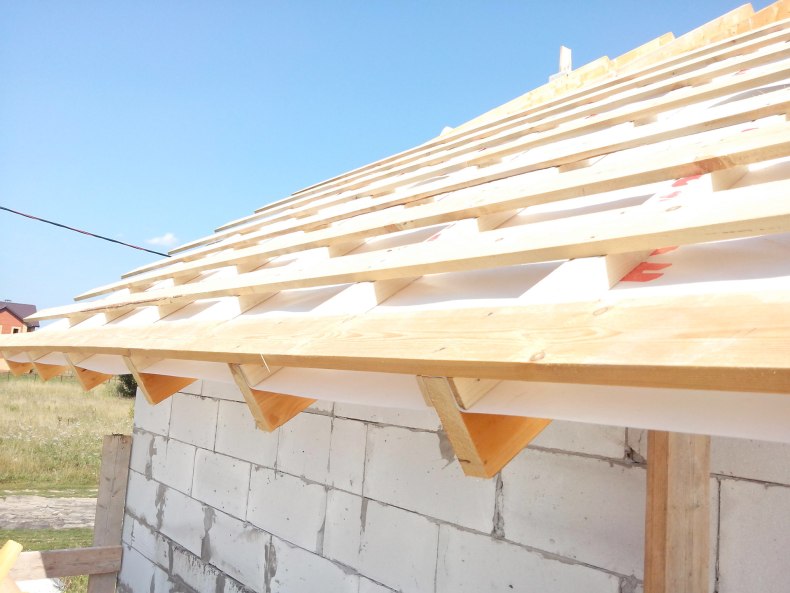

Необходимо обеспечить свес крыши, для этого балки должны выступать за границы стен дома на 50 см. На такое расстояние выходят и стропильные ноги, потому, что крепить их надо на краю балки.

Одной из самых надежных методов крепления этого узла считается устройство монолитного пояса по всему периметру дома немного выше балок. В таком случае стропильная нога не сможет пойти за границы дома.

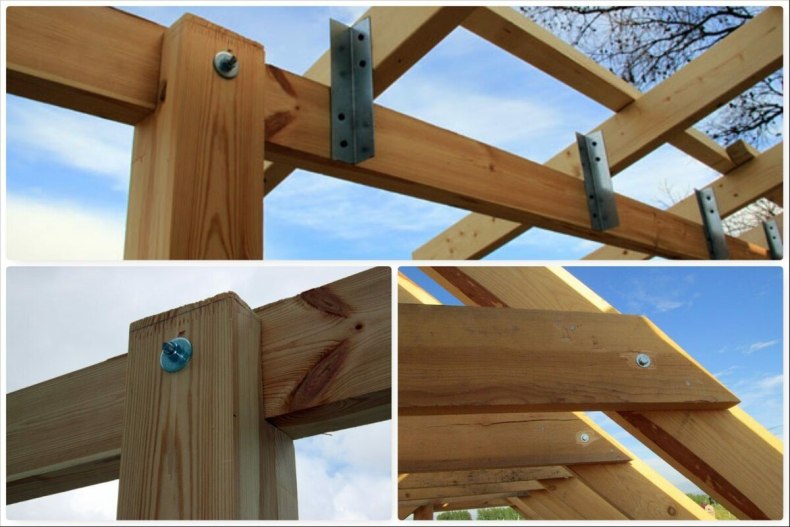

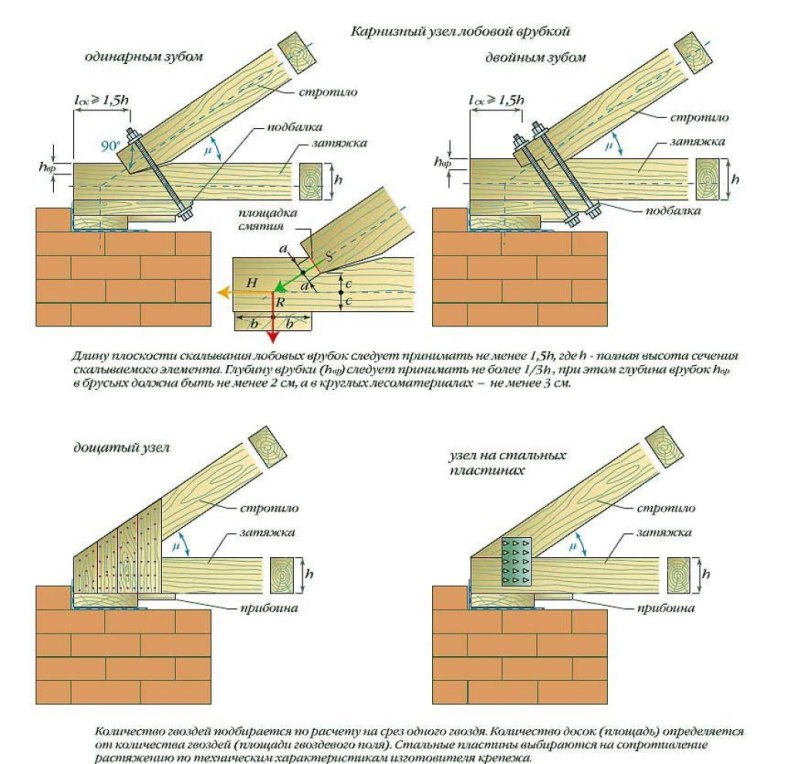

Для жесткого соединения балки и стропила есть много способов.

  • После того как стропильную ногу с шипом установили на балку, то можно весь узел просверлить и вставить металлический болт с резьбой. Затянуть гайкой, подложив под оба конца широкую шайбу.
  • Можно на балке сделать одну или две врубки разные по глубине, а на стропиле сделать запил на один или два шипа. Таким образом будет исключено скольжение ноги по балке. Потом для жесткости устанавливают металлические уголки, скрепив стропилу и балку в одно целое.

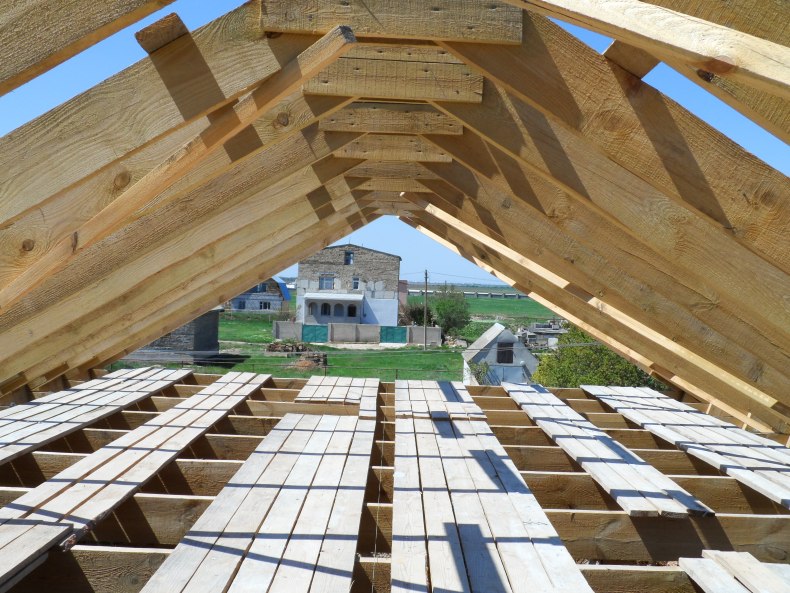

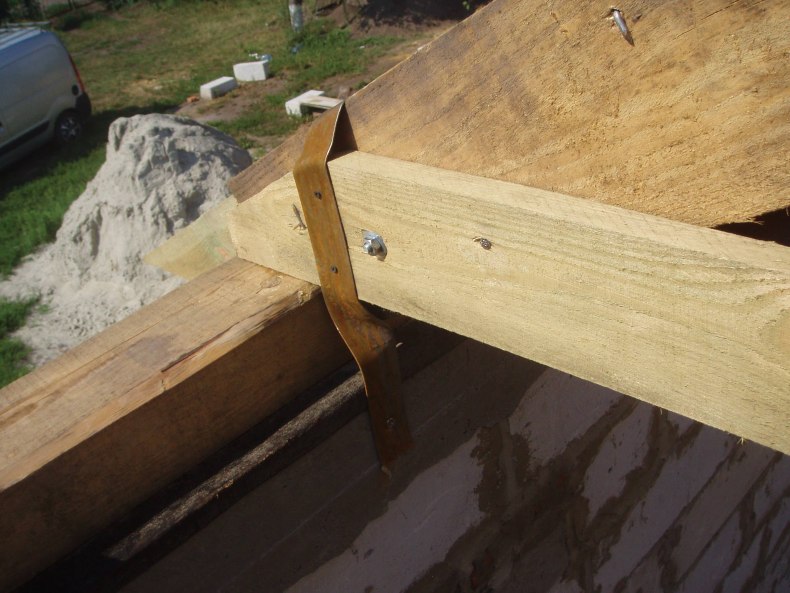

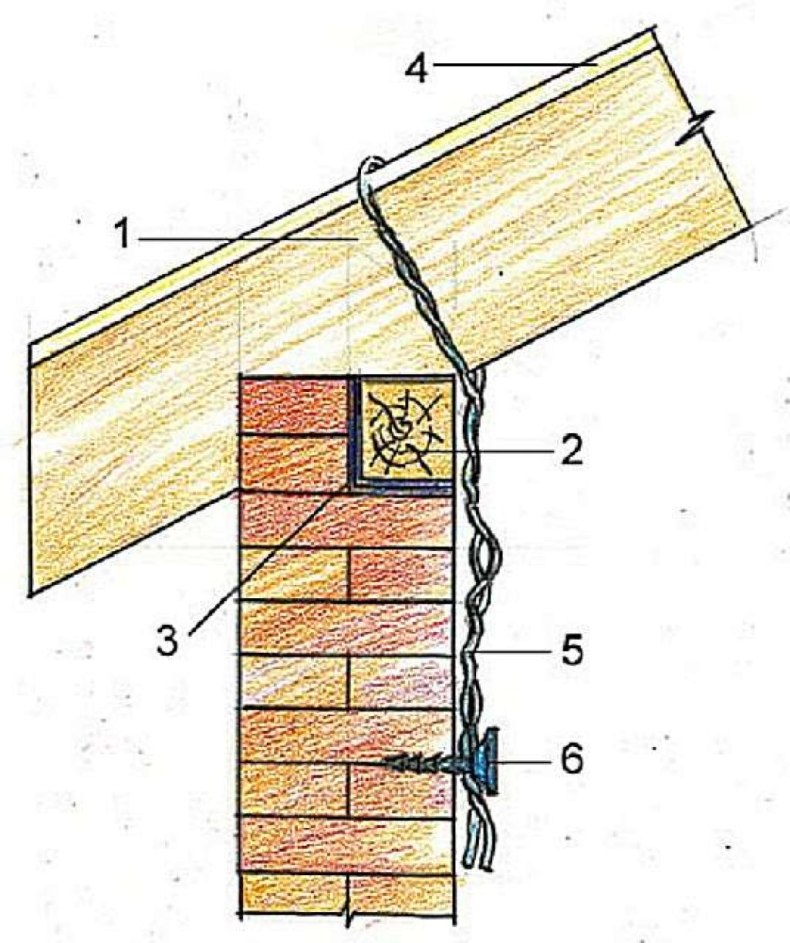

  • Есть также простой и надежный способ крепления с помощью катанки толщиной 6 мл. Для этого в период строительства в кирпичной кладке закладывают проушину на расстоянии 40 см от верха стены. Пропускают через нее катанку в два слоя, завязывают на стропильной доске.

Если во время кладки не установили болт с проушиной, то можно просверлить стену и забить в нее анкер. После чего к нему с помощью катаной проволоки крепят весь узел.

Крепление стропил к стене

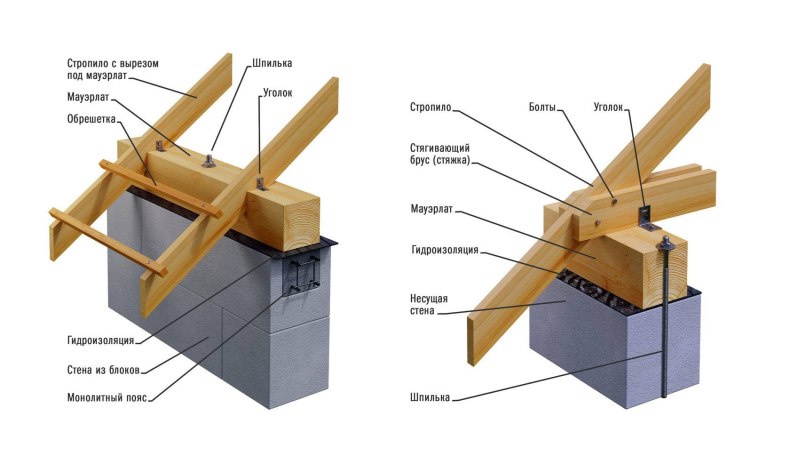

Специалисты рекомендуют крепить стропильную систему к стене обязательно с использованием мауэрлата. Исключение составляют только деревянные дома, собранные из бруса и бревен, щитовые дома, а так же дома с набивными стенами.

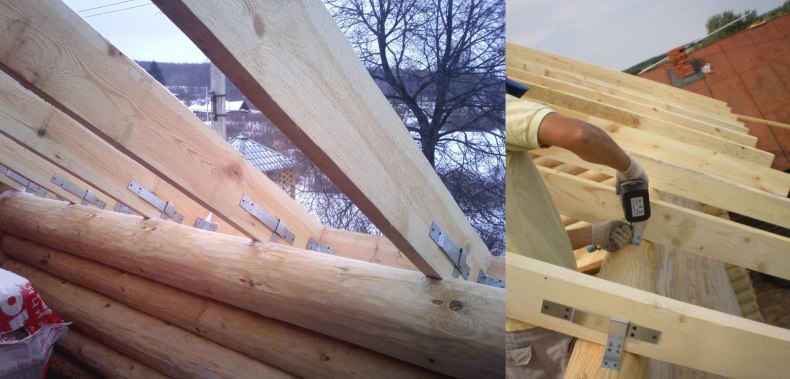

  • Здесь стропильные ноги крепятся внизу к деревянной балке, которая обвязывает весь периметр дома.
  • Применяется обычно подвижная система соединительного узла.
  • Это объясняется тем, что дома перечисленные выше, склонны к усадке и легкой деформации от атмосферных явлений.

Подвижная система применяется не только внизу стропильных ног, но и при креплении к коньку.

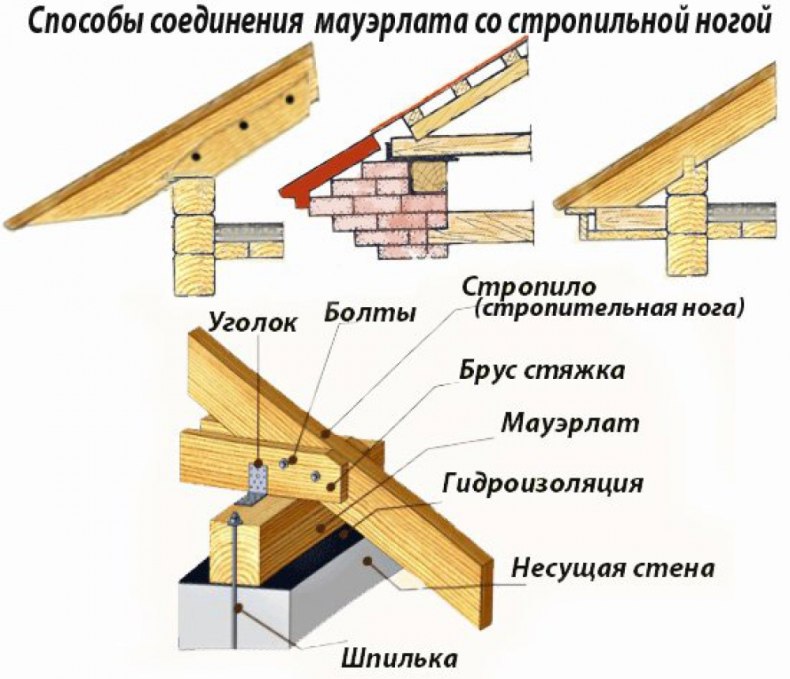

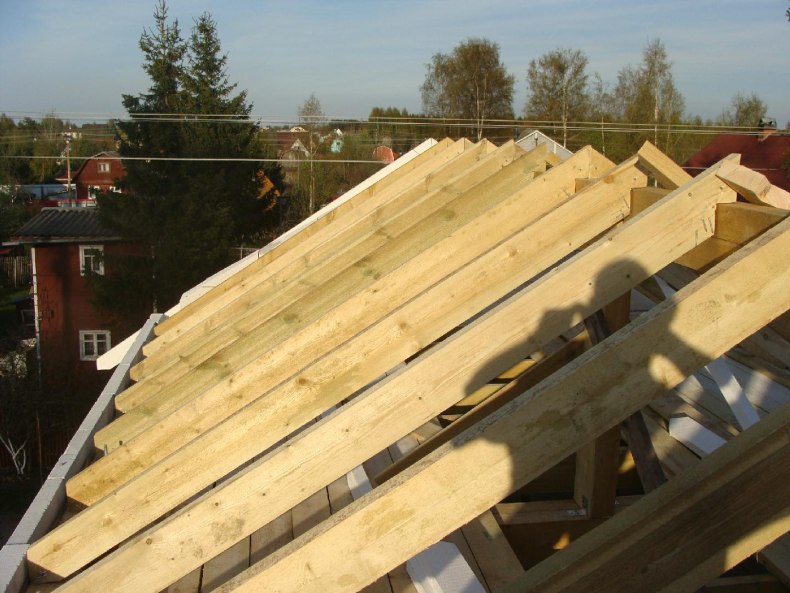

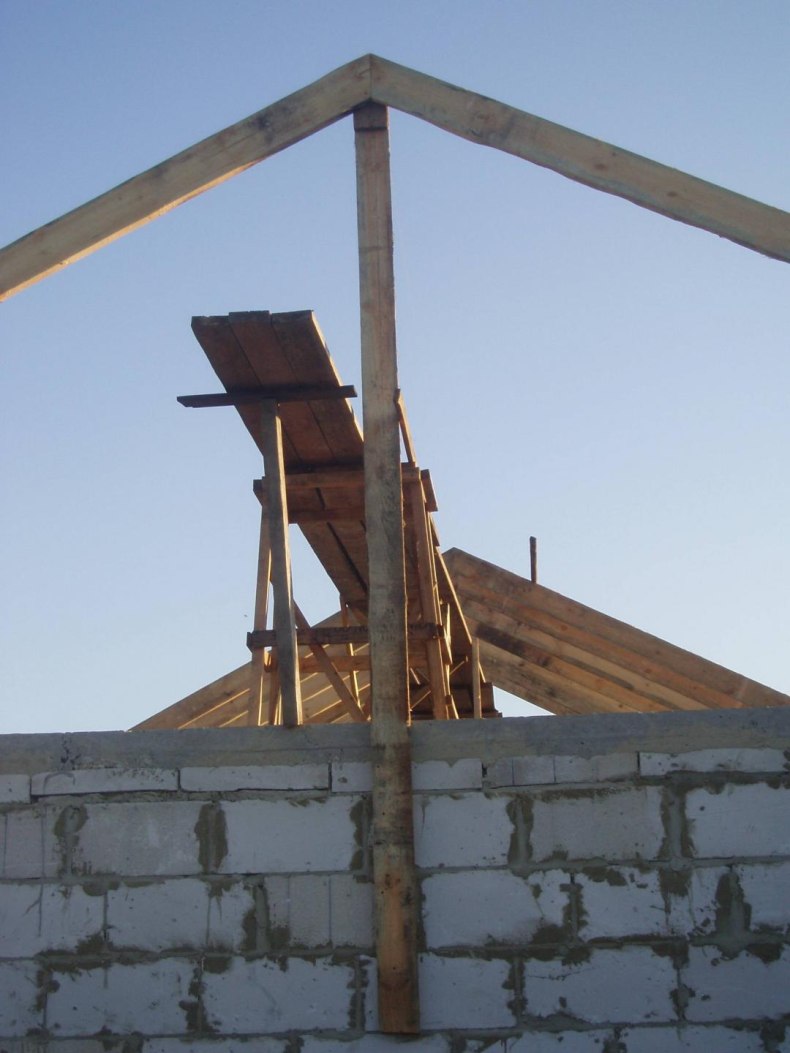

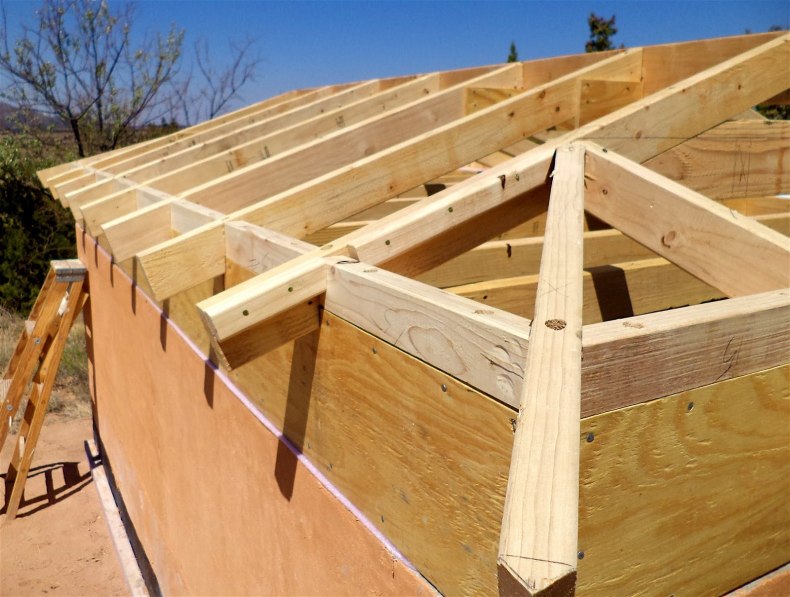

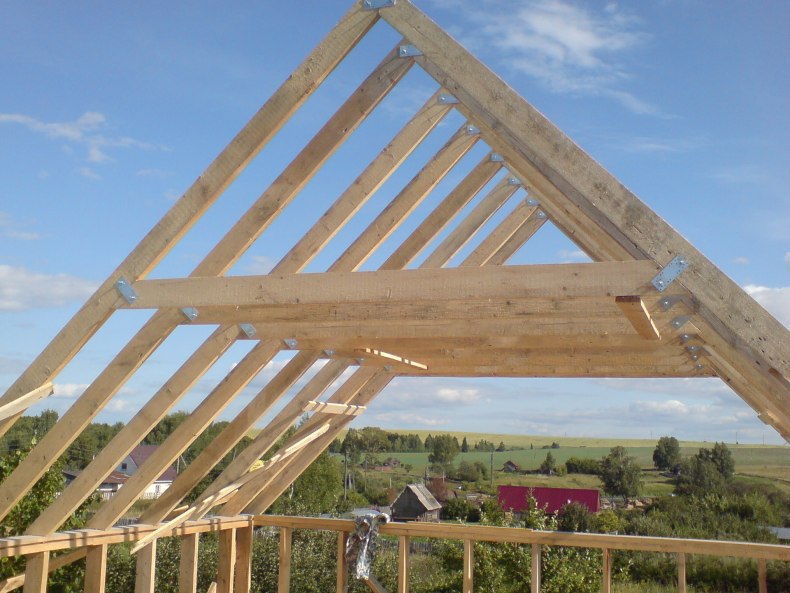

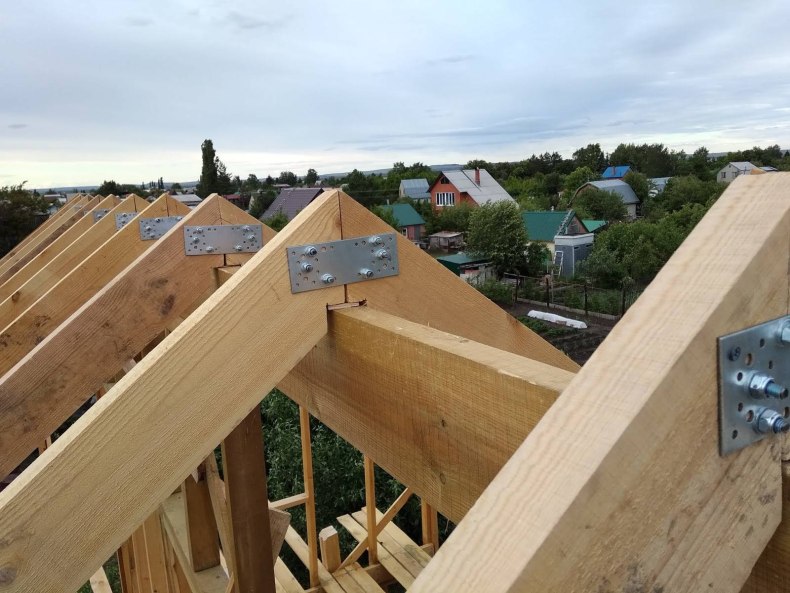

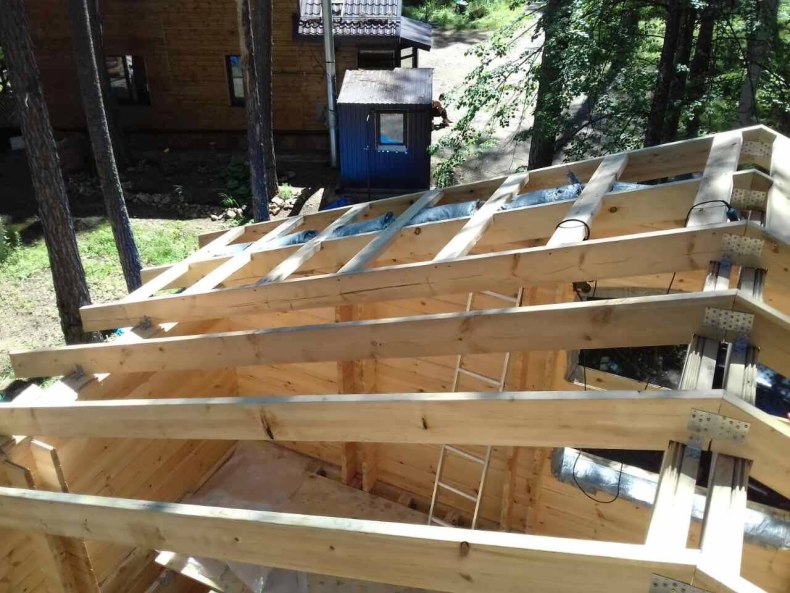

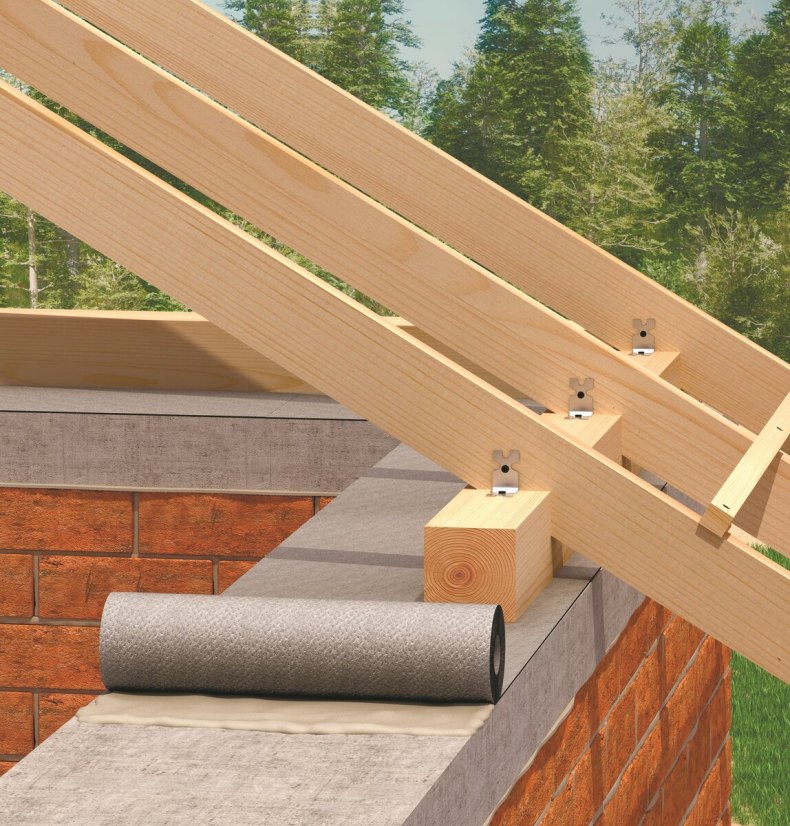

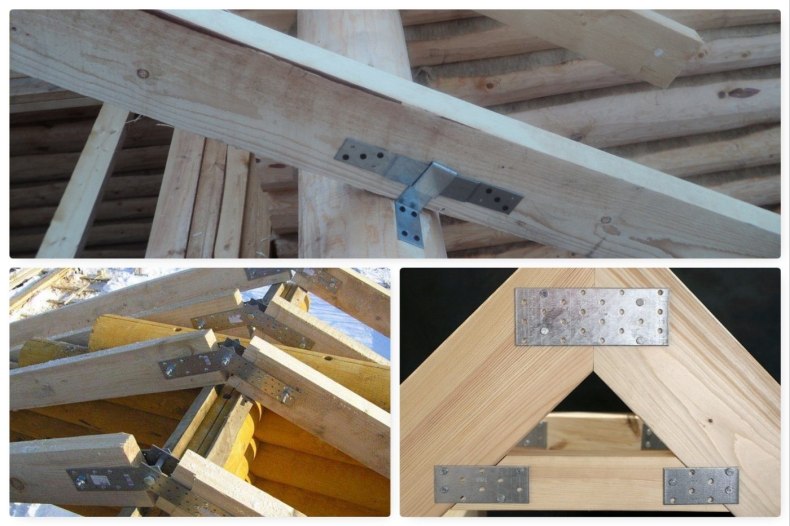

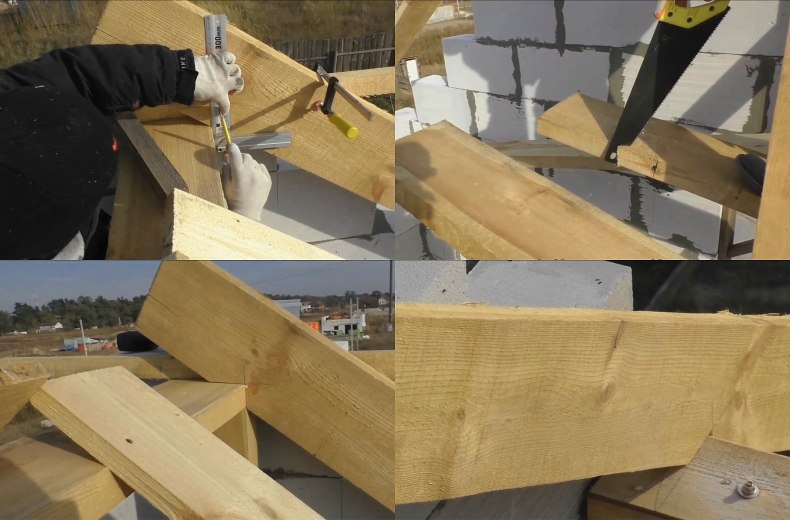

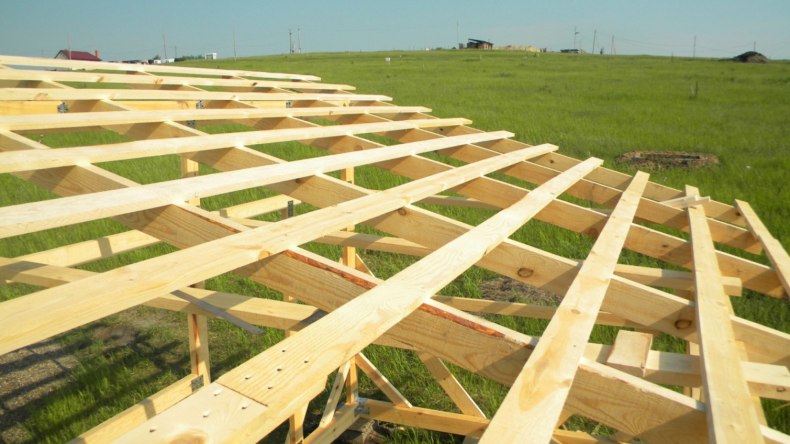

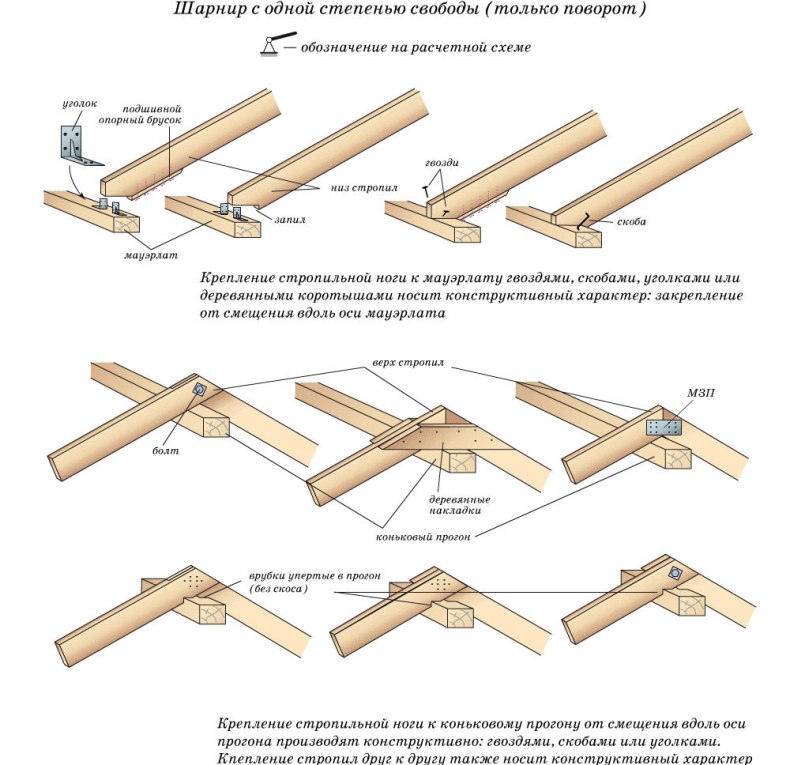

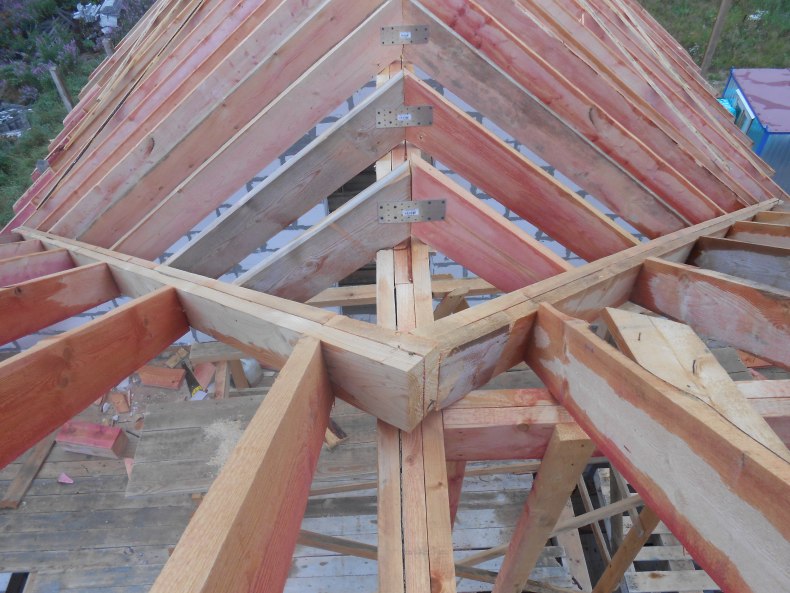

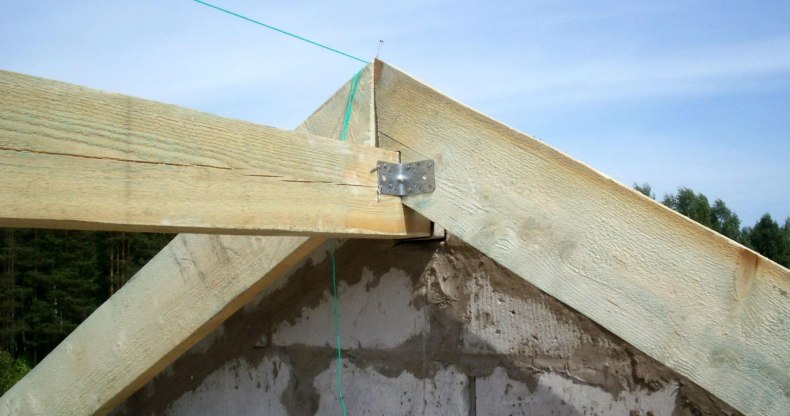

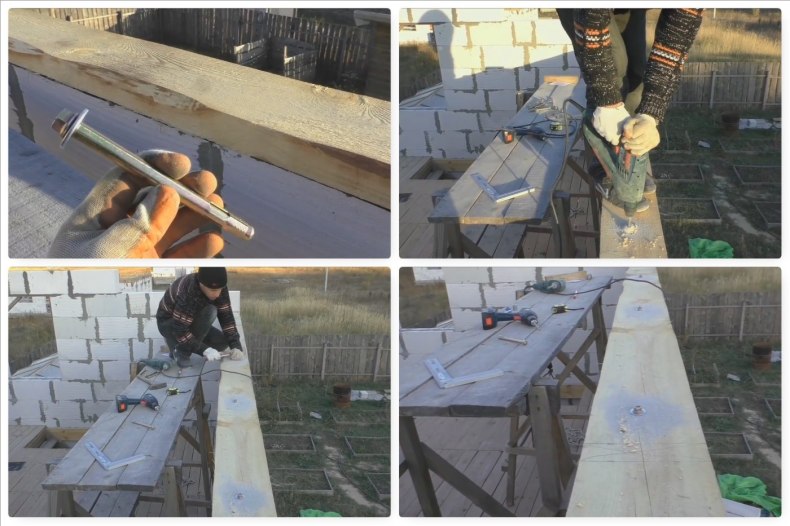

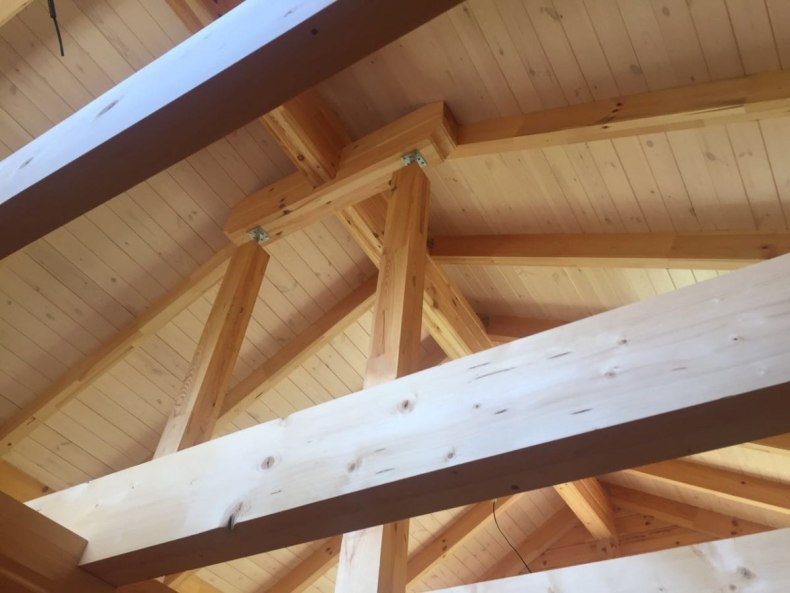

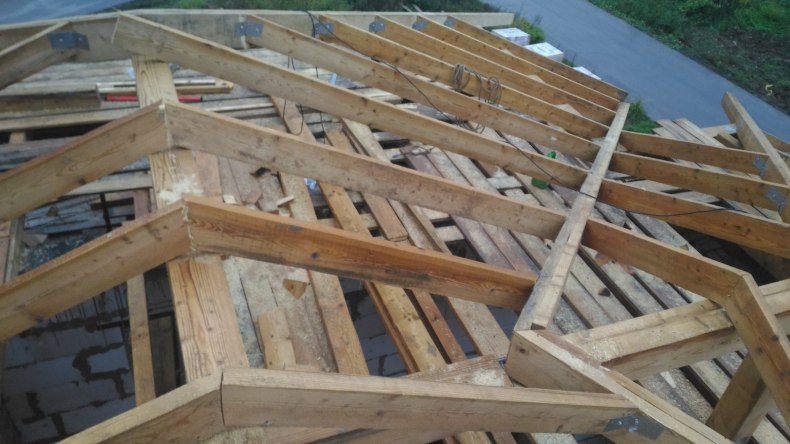

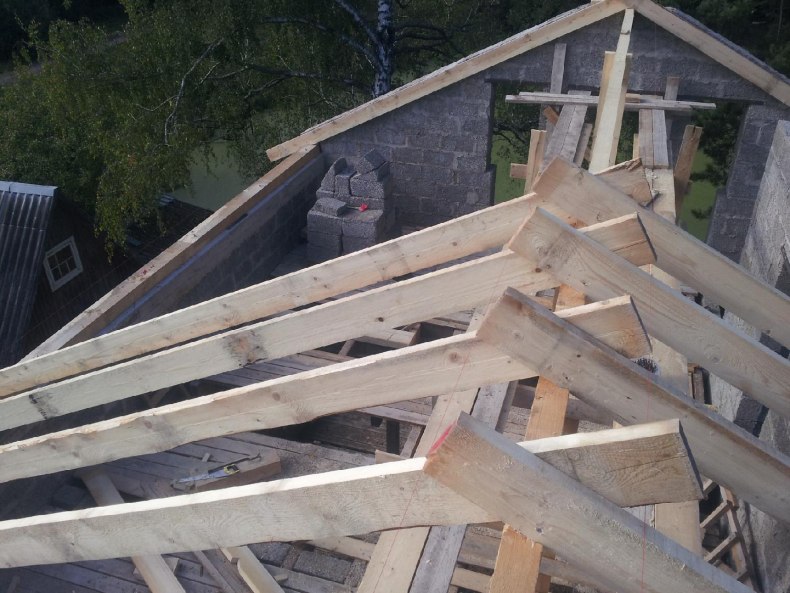

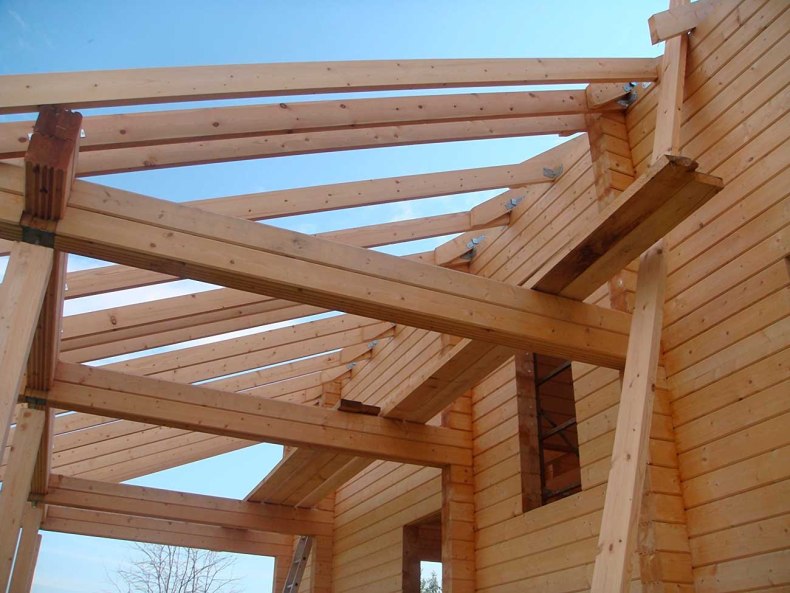

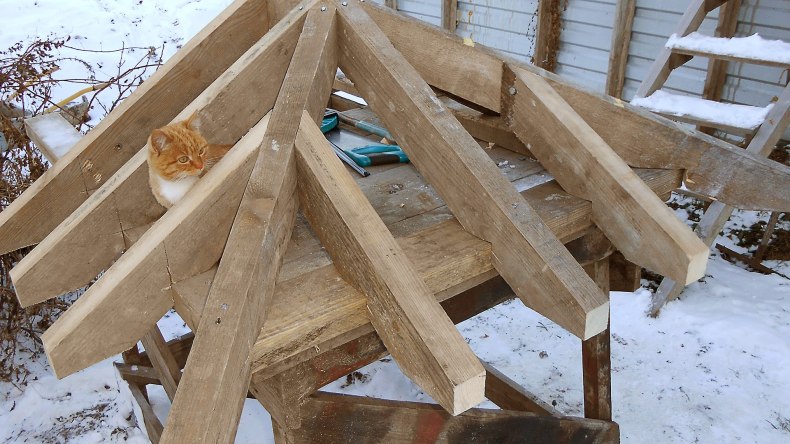

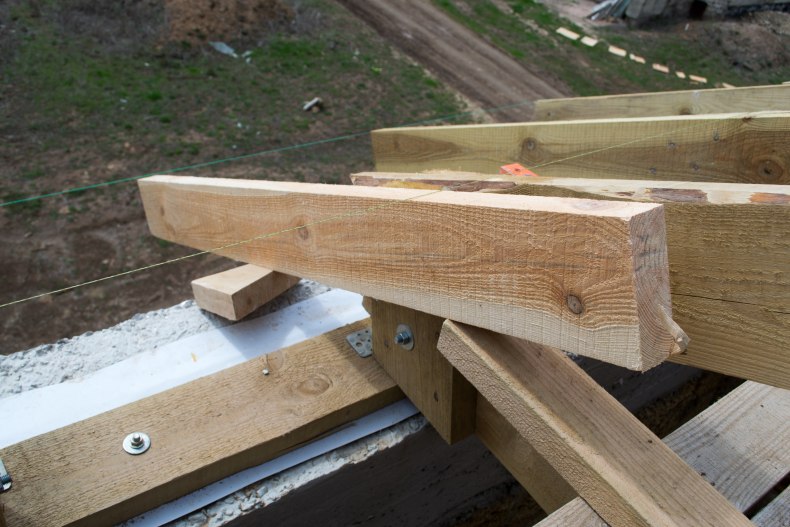

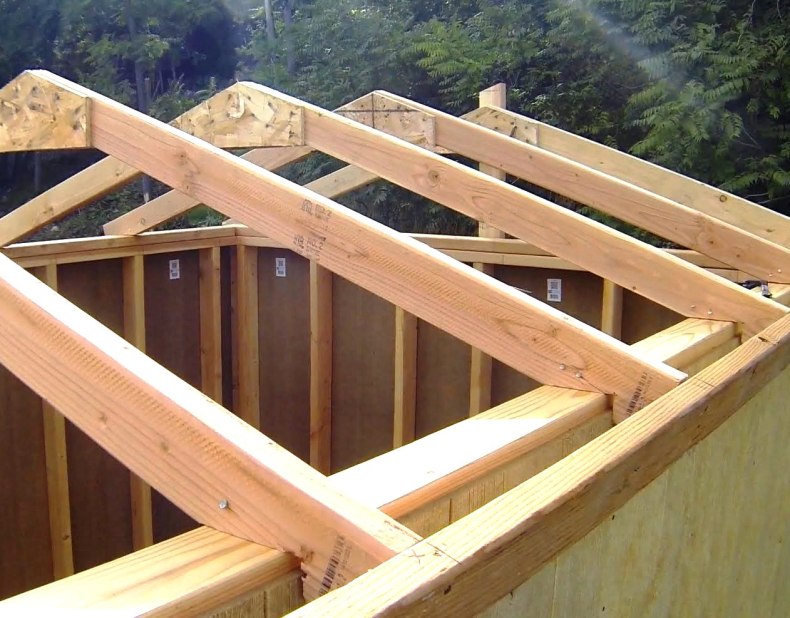

Фото примеров, как закрепить стропила
