Как рассчитать высоту конька для двухскатной или вальмового типа кровли: методы, формулы и примеры точного расчета к ширине дома

Автор: Школа кровельщиков "Артомин"

Во время строительства крыши для дома строителям приходится учитывать довольно много нюансов. К одному из них можно отнести расчеты высоты конька.

Знали ли вы, что высота его расположения напрямую влияет на эстетические характеристики, архитектуру самой конструкции и прочие характеристики. Более того, на этапе составления проекта и проведения расчетов необходимо правильно рассчитать площадь и самой крыши.

Предлагаем вашему вниманию несколько ориентиров, которые помогут разобраться в этом нелегком деле, а также несколько способов определения высоты вашего конька.

Содержание

Высота конька

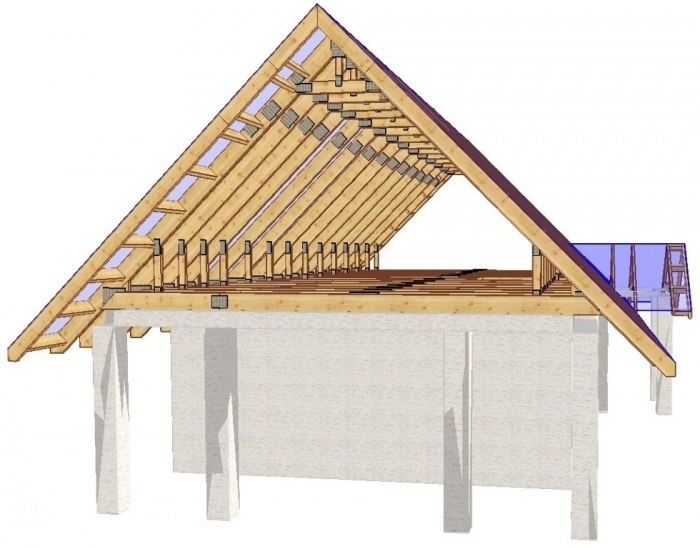

Под коньком подразумевают горизонтальное ребро крыши, получаемое в результате соединения скатов. Такой параметр, как его высота, можно отнести к самым важным показателям величины, поскольку от него зависит дальнейший вид всей крыши.

При проведении неправильных вычислений можно прийти к тому, что конек будет располагаться занижено или завышено.
И то, и другое приведет к проблематичной эксплуатации крыши и чердачного помещения.
Для тех, кто хочет реализовать собственную дизайнерскую идею, нередко приходиться сверяться с техническими нормами, чтобы в дальнейшем избежать ошибок и серьезных проблем.

Стоит понимать, что все размеры крыши находятся в тесной взаимосвязи друг с другом. Например, если у вас отличается тип кровельного покрытия от требований высоты конька, ваша конструкция может периодически страдать от протечек. В худшем случае сама крыша изнашивается в разы быстрее.

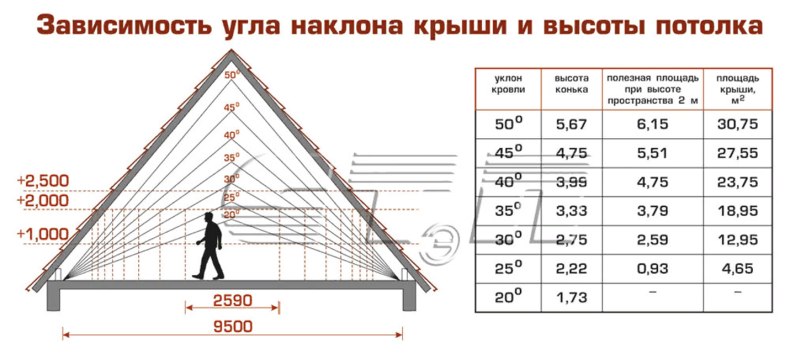

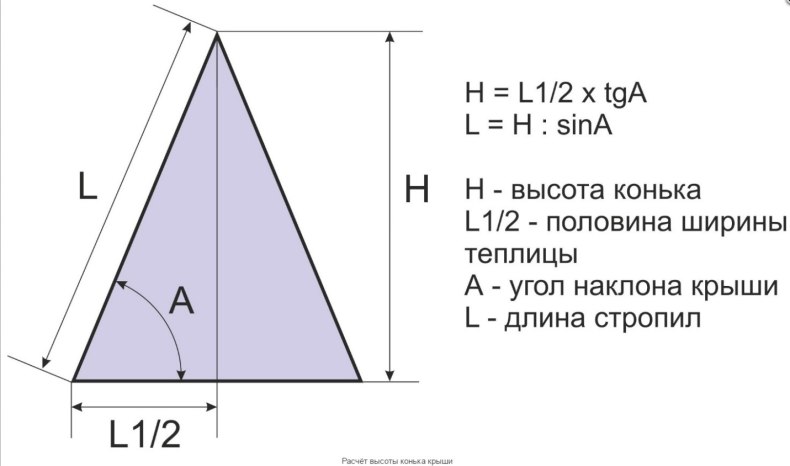

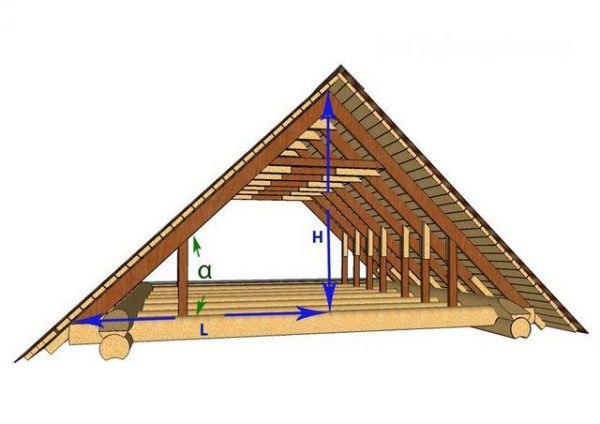

Для упрощения понимания принципа определения искомой величины вам понадобится представить, что форма вашей крыши — это равнобедренный треугольник.

После, его необходимо разбить на два прямоугольных треугольника. Высотой конька в данном случае будет служить ось симметрии (катет).

Предлагаем вам рассмотреть три основных ориентира, которые помогут вам правильно сориентироваться.

Особенности точного расчета высоты конька

Вы не можете поменять климатические условия. Однако, вам по силам построить такое сооружение, которое максимально соответствовало бы требованиям выбранной местности.

Вам нужно учесть следующее:

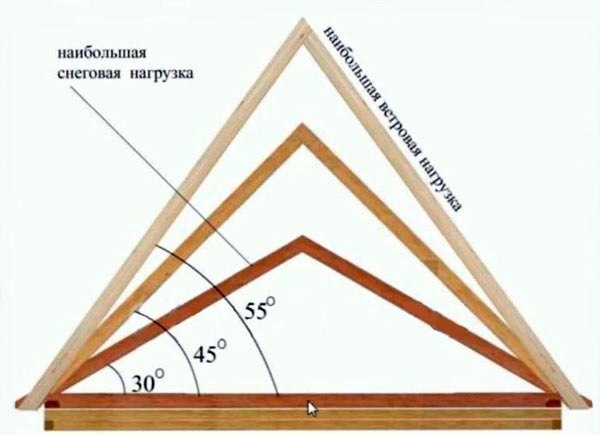

Сила ветра: если вы приняли решение поселиться в местности с умеренным климатом и слабыми ветрами, вы не ограничены в угле наклона скатов. Однако, там, где дует сильный ветер уклон конструкции должен быть до 10 градусов.
Осадки: именно они представляют самую главную угрозу, поскольку от них зависит, как часто будет протекать кровля, а также портиться стропильная система. Вот почему угол наклона скатов должен быть больше 45 градусов, поскольку, чем круче скаты, тем быстрее с них сходят осадки.
Максимальное количество выпавшего снега: масса снежного покрова представляет собой дополнительную нагрузку, что крайне неблагоприятно сказывается на общем состоянии конструкции. С более плоских крыш понадобится самостоятельно счищать снег, чем с крутых.

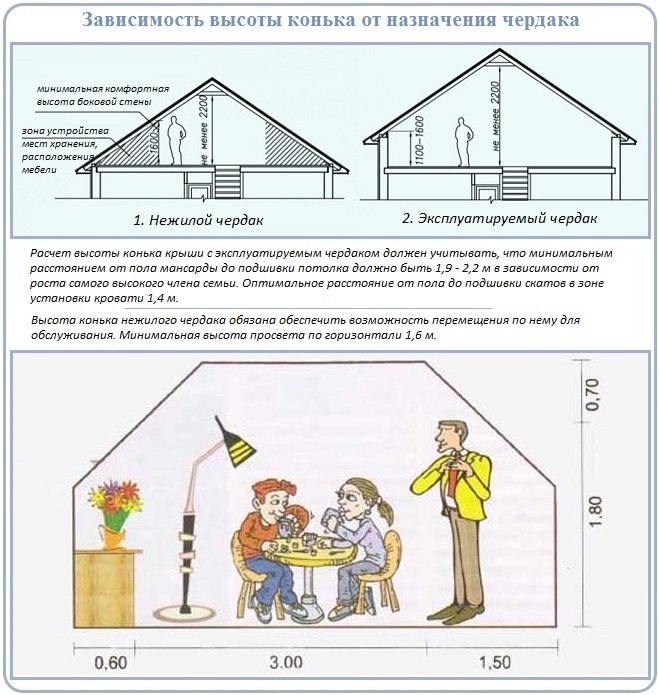

Чердак

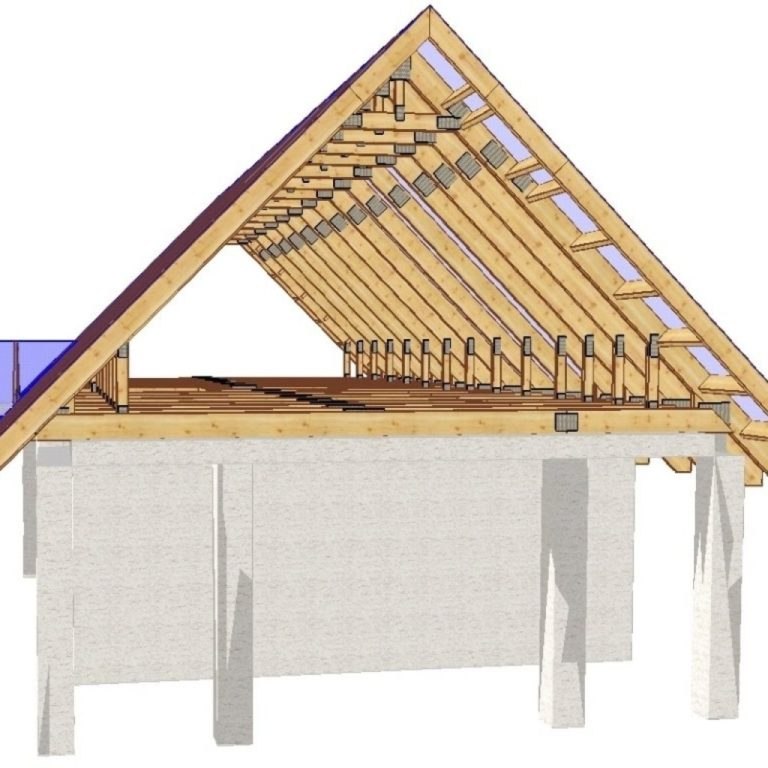

Во время строительства двускатной крыши вы можете выбрать конструкции, которые подразумевают наличие чердака, а можете сделать свой выбор в пользу бесчердачных вариантов.

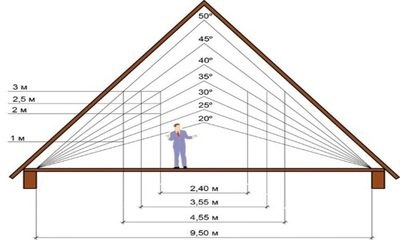

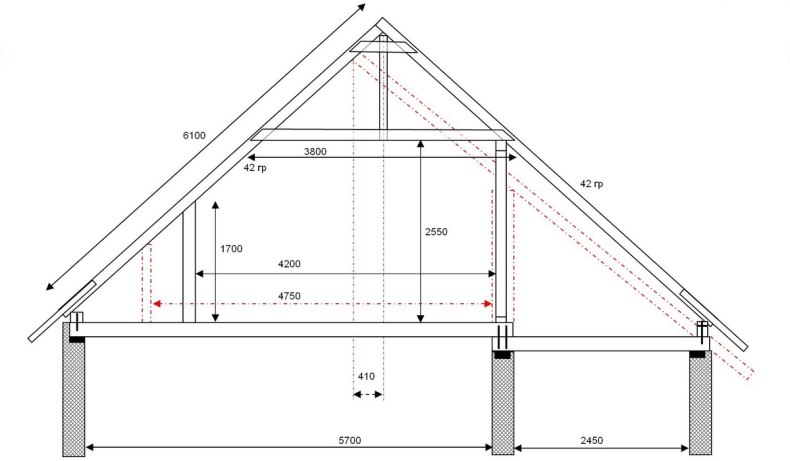

Наличие чердака дает вам дополнительное пространство, которое можно сделать как жилым (обустроить мансарду), так и нежилым. Для мансардных помещений параметр высоты обуславливается удобством эксплуатации помещения.

В крышах, где отсутствует чердак, несущие элементы являются одновременно и перекрытием, и стенами. Высота равна расстоянию от наивысшей точки пересечения скатов до основания. Также, на этот параметр оказывают влияние противопожарные нормы.

Кровельное покрытие

Как уже говорилось раннее, для упрощения расчетов необходимо представить крышу в виде равнобедренного треугольника.

Для проектировщиков важны параметры не только высоты, но и угла наклона, который определяет технические характеристики эксплуатируемого помещения. Однако, не стоит забывать и про важность подбора кровельных материалов.

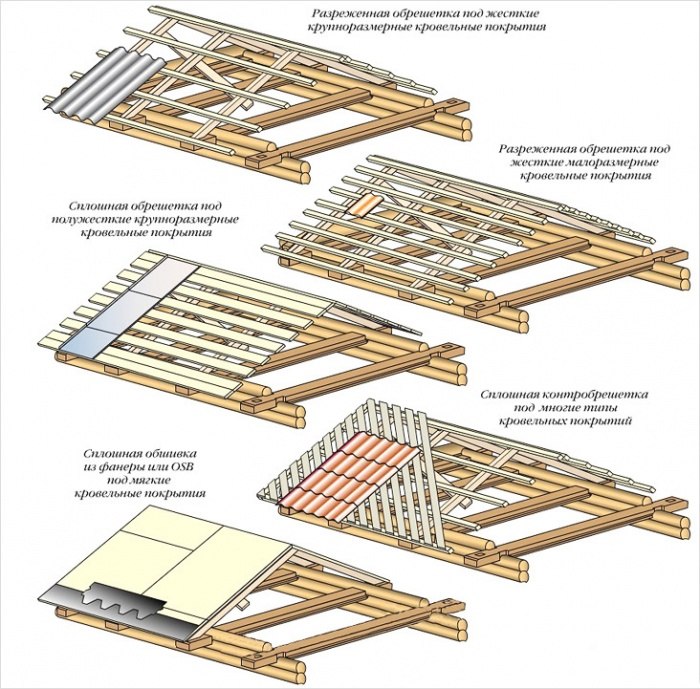

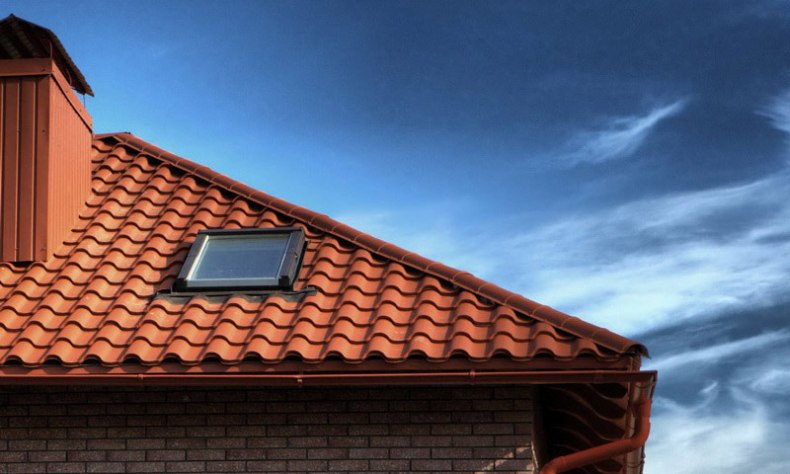

Предлагаем вашему вниманию несколько правил, которые стоит учитывать при выборе кровли:

Если вы хотите, чтобы у вас была кровля, состоящая из маленьких элементов, ее скаты должны быть крутыми. В противном случае большое количество стыков между элементами увеличивает вероятность протечек.
Если вы планируете сделать крышу небольшой высоты, на ней должно быть минимальное количество стыков и швов. Желательно отдавать предпочтение крупнолистовому материалу.
Если вес вашего покрытия относительно большой, конструкция должна иметь острый угол наклона. Следовательно, чем выше расположен конек, тем равномерней распределится вес, и меньше давления будет оказано на стропила с мауэрлатом.

Однако, стоит учитывать, что такая крыша влетит в копеечку, поскольку на ее создание уйдет гораздо большее количество материалов.

Рекомендации по поводу применения того или иного материала для кровли можно посмотреть в инструкции.
Например, угол наклона ската может быть дан в виде процентов, градусов или дроби.
Что касается дробного показателя, числитель указывает на рекомендуемую высоту горизонтального ребра, а знаменатель — половинное значение от длины пролета.

Прислушаться к указаниям производителей того или иного материала стоит хотя бы по той причине, что это значительно продлит срок службы постройки.

Более того, если у вас имеются рекомендации касательно рекомендованного угла наклона и прочих элементов, то в ходе расчетов у вас не возникнет особых сложностей с вычислением подходящей высоты.

Методы определения высоты конька

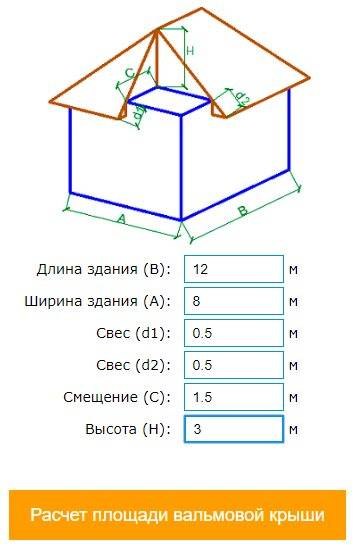

Вычислить значение данной величины можно при помощи специальных программ. Поскольку вычисления делает программа, вы можете получить искомое значение достаточно быстро.

Однако, если вы введете ошибочные данные, то убедиться в том, что результат ошибочен, вы сможете только на стройке.

Поэтому провести вычисления самостоятельно можно двумя популярными методами — математическим и графическим.

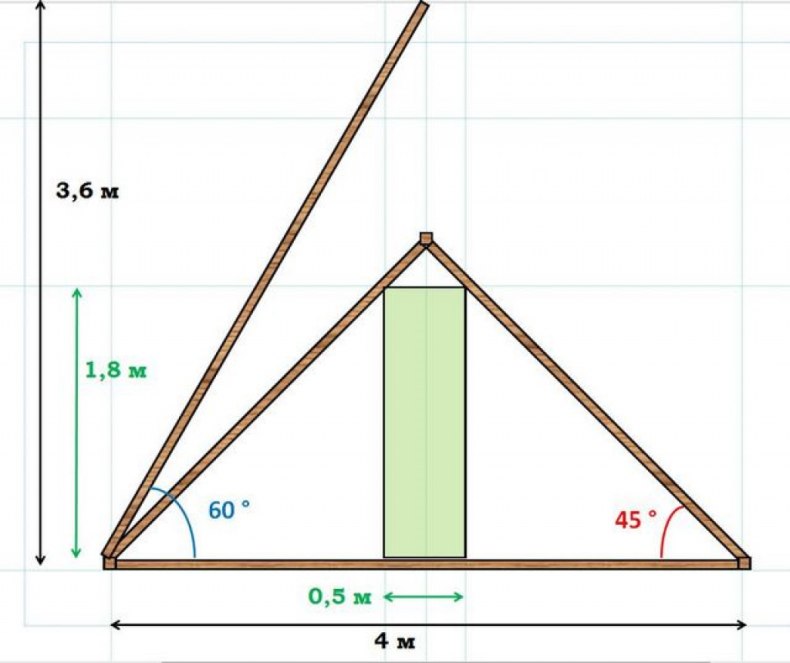

Принцип работы графического метода состоит в создании схемы, размеры которой подвергаются масштабированию.
А вот математический метод требует знания формул геометрии и умения работы с ними.

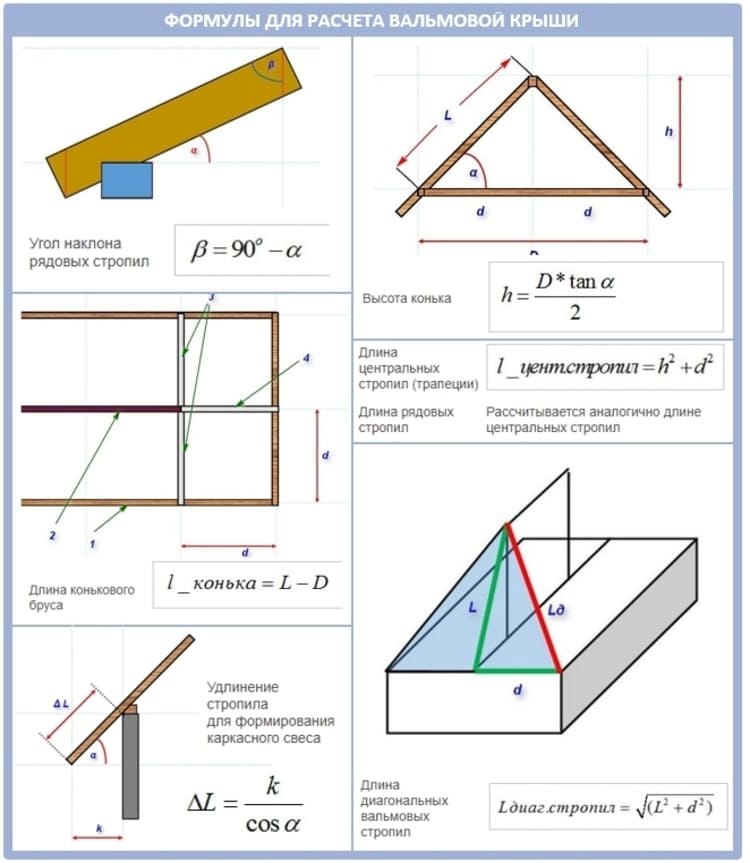

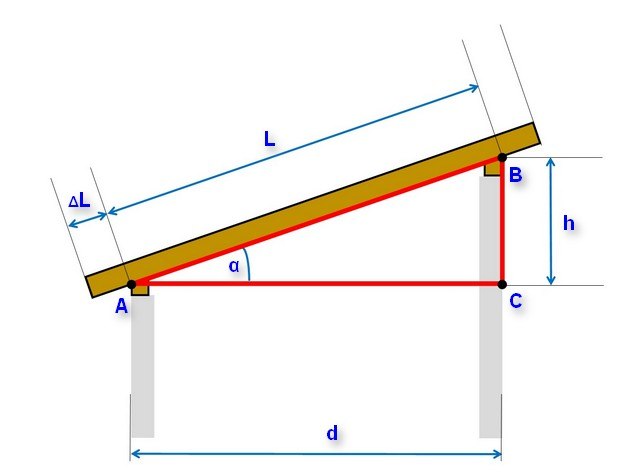

Например, при проведении математических вычислений высота конька будет равна половинному значению ширины пролета умноженному на угол наклона. Угол наклона владелец подбирает в зависимости от технических требований и рекомендаций.
