Дымоход из сэндвич-труб: технические характеристики, особенности, плюсы и минусы конструкции + выбор типа вывода и диаметра трубы

Сэндвич-трубы обладают высокими показателями безопасности и надежности. Данные конструкции стремительно набирают популярность. Их установка и обслуживание не требует от владельца дома сложных профессиональных навыков.

Сегодня мы разберем вопросы, связанные с выбором материалов и монтажом дымоходов из сэндвич-труб.

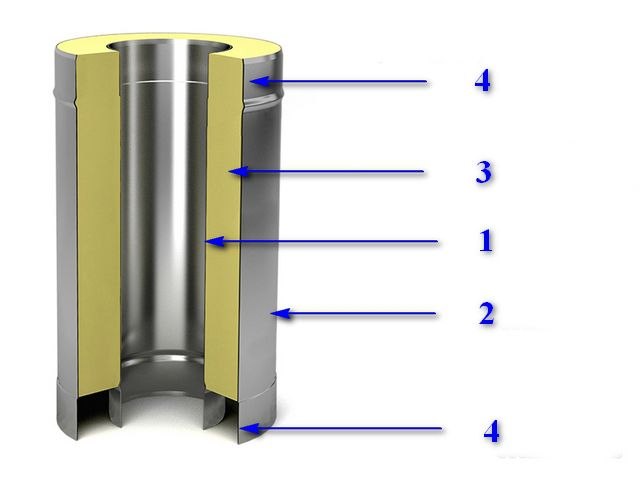

Сэндвич-труба является двуслойной конструкцией, состоящей из:

  1. Двух металлических труб различных по диаметру.
  2. Слоя материала теплоизоляции, выполняющего функции изолята и утеплителя.

Каждая из труб имеет вполне определенные функции. Внешняя труба защищает конструкцию от механического воздействия и возможных повреждений, а внутренняя регулирует высокие температуры.

Функциональные преимущества сэндвич- труб

  1. Повышение показателей тяги. Благодаря гладкой поверхности трубы, происходит естественное повышение тяги дымохода.
  2. Слой теплоизоляции не допускает критического нагревания наружной трубы.
  3. Отличается удобной и простой в монтаже конструкцией.
  4. Имеет рабочую температуру в пределах 850 градусов.
  5. Позволяет повысить общую шумоизоляцию, избавляясь от шумов, которые обычно возникают во время тяги дыма.
  6. Обеспечивает пожаробезопасность помещения
  7. Позволяет сэкономить место в доме.
  8. Обладает приятными ценовыми показателями.

Расчет диаметра и высоты сэндвич-трубы

Диаметр

Данный параметр определяется в зависимости от конкретных условий, в которых производится установка.

Показатели мощности печки зависят от площади помещения и планируемого температурного диапазона.

  • Для отопления каждых десяти квадратных метров помещения необходим примерно 1кВт. После определения примерно мощности, вам будет легче выбрать конкретную модель, подходящую под индивидуальные требования.
  • Для успешной работы необходимо учитывать вид, используемого топлива и мощность котла. Нагрев котла зависит от температуры газов. Газовые котлы могут нагреваться до 200 градусов, а угольные- до 700 градусов.

Приступая к выбору сэндвич трубы, необходимо определиться с диаметром внутренней трубы. Чем мощнее печь- тем шире диаметр. Это ключевое правило, влияющее на успешное функционирование системы в целом.

Высота

Определившись с диаметром трубы, обратите своё внимание на показатель высоты. Длина конструкции по нормам не может быть больше пяти метров.

В обратном случае возможно возникновение опасного эффекта обратной тяги.

  • Обратите внимание на основные правила вывода дымохода сквозь кровлю.
  • Скатная кровля должна располагаться выше конька на минимум 0, 5 метра, в случае если середина трубы располагается на расстоянии равном полутора метров.

Если расстояние составляет от полутора до трех метров, то дымоход должен закончиться на едином уровне с коньком.

Варианты размещения дымоходов из сэндвич-труб

Существует два основных варианта расположения дымоходов сэндвич труб. Выбор способа установки зависит от множества факторов. Основное различие способов заключается в том, что одни виды дымоходов устанавливаются внутри помещения, а другие- снаружи.

Наружные дымоходы

Данный вид установки имеет свои безусловные плюсы. Он помогает сэкономить место в доме.

  • Элементы данной конструкции располагаются внутри помещения и соединяются пи помощи проходной трубы.
  • Длина участка проходной трубы по правилам не превышает ста сантиметров.

При монтаже соблюдается уклон в три градуса. Так конденсат не сможет попасть в печь. Крыша должна располагаться в пятидесяти сантиметрах и более от края основной внешней трубы.

Внутренние дымоходы

Такой вид дымоходов представлен внутренней частью общей системы и наружной, которая выводится через крышу. Части конструкции стыкуются между собой.

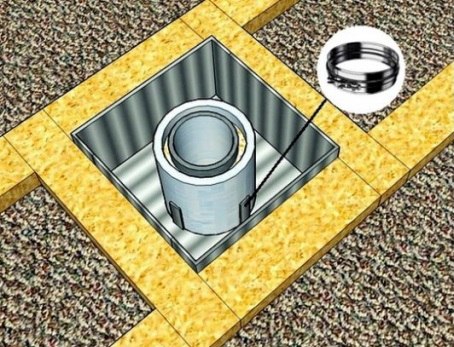

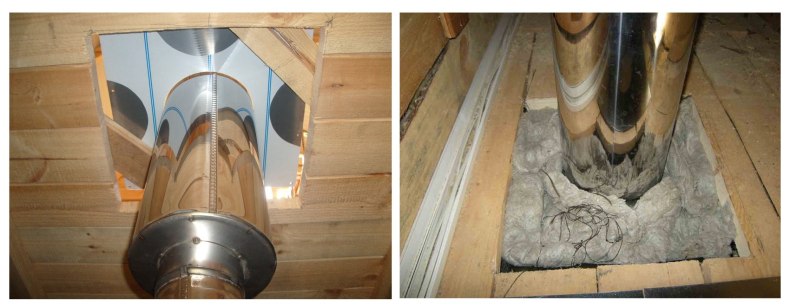

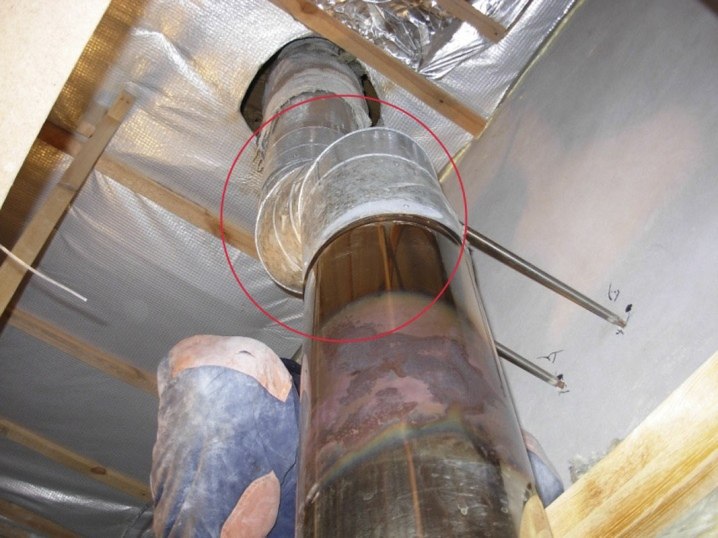

Лучше не делать стык в межэтажном перекрытии. Это может повысить риск возникновения пожаров.

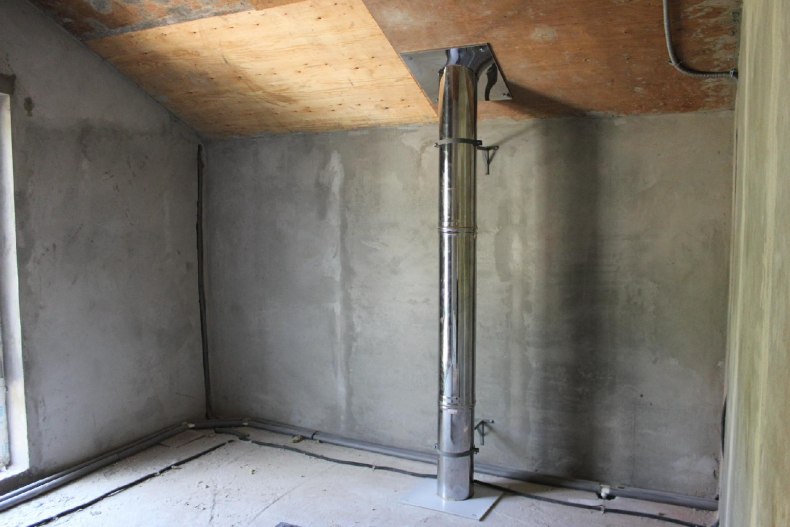

  • Хорошие результаты дает вертикальное расположение. Это стабилизирует тягу и упрощает уход за дымоходом.
  • Если возникла ситуация упора дымохода в перекрытие, возможно осуществить изгиб трубы. Для этого используются соединительные колени.

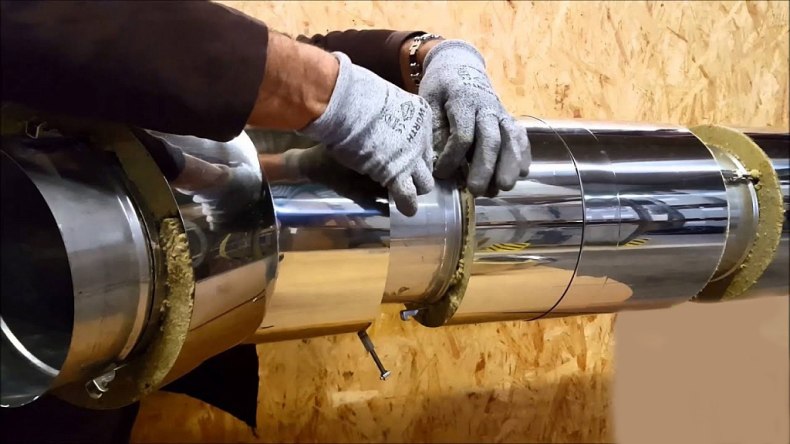

Как соединять из сэндвич-трубы

Стыковка труб-важный и ответственный момент. Функциональными считаются представленные ниже варианты:

  1. Стыковка по дыму. В данной ситуации внутрь верхней трубы должна войти нижняя. Так вы обеспечите возможность выхода продуктов горения.
  2. Стыковка по конденсату. В данной ситуации в нижнюю трубу необходимо вставить внутреннюю верхнюю. Наружные трубы будут собраны наружу своей верхней стороной. Необходимо соблюдать полную герметичность конструкции, чтобы продукты горения не попадали в помещение. Данный способ снижает риски попадания воды в слои утеплителя.

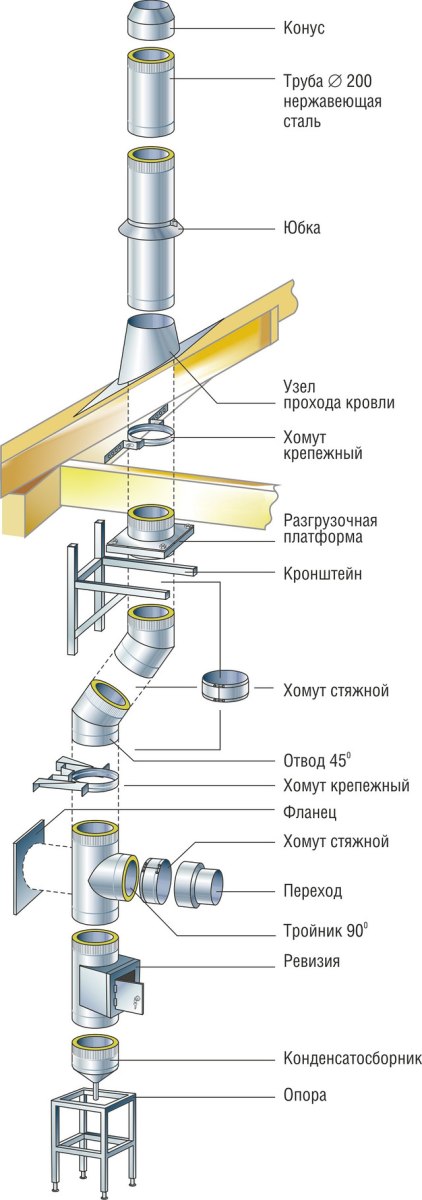

Процесс сборки дымохода

После приобретения необходимых элементов конструкции, выбора утеплителя и изучения основных правил, можно перейти к сборке.

  1. После установки утеплительного прибора, стену изолируют при помощи силиката кальция или минерита.
  2. Для соединения моно-трубы и патрубка высверливается отверстие под кронштейн.
  3. Герметиком обрабатываются детали выходных отверстий прибора.

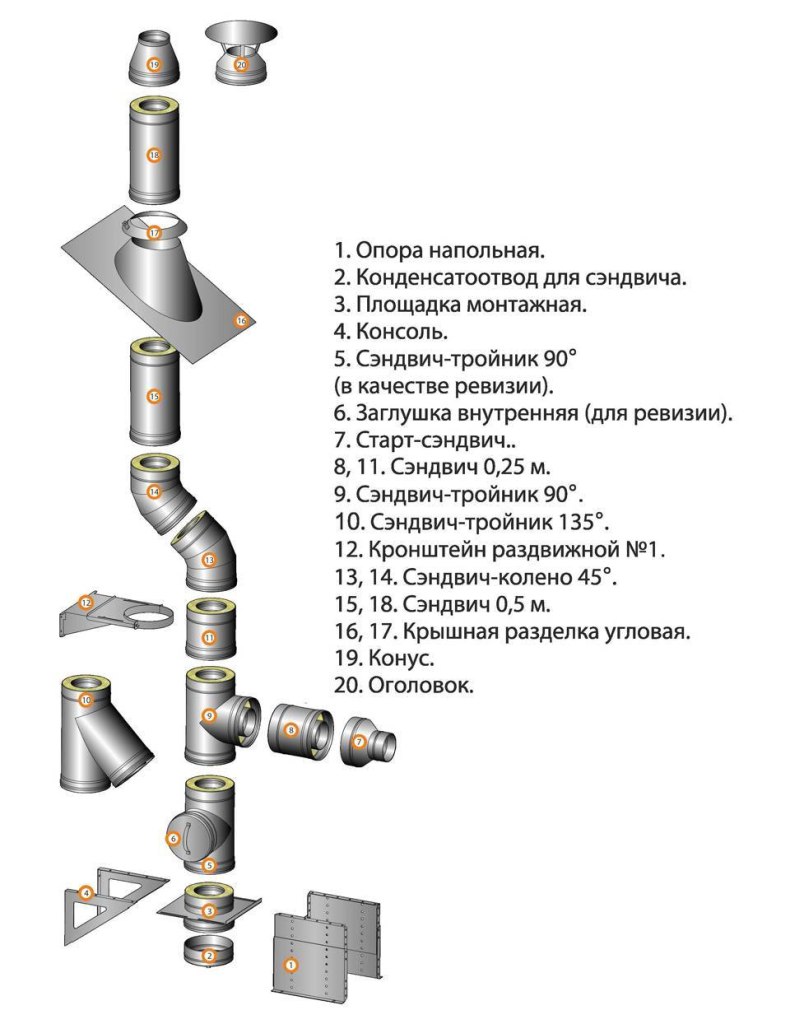

  4. Тройник необходимо присоединить к патрубку печи. Тройник должен содержать заглушку и прибор для сбора конденсата.
  5. С другой стороны тройника присоединяют моно-трубу. Тройник после помещения на патрубок задвигают и стягивают при помощи хомута.

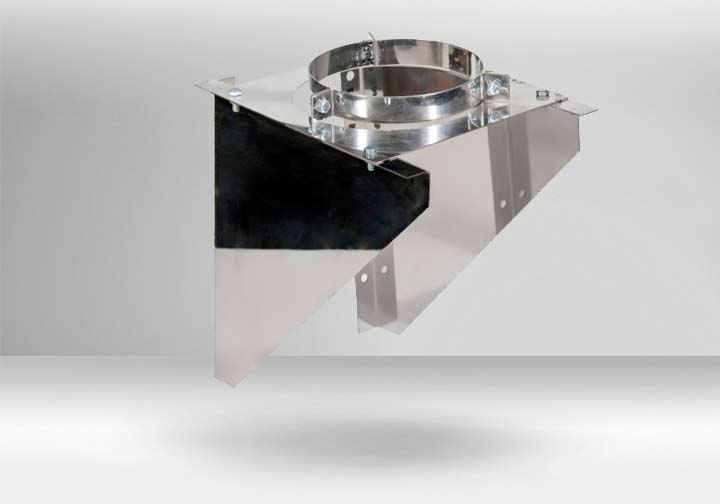

  6. Первый элемент следует закрепить к стене при помощи опорного кронштейна.
  7. Далее следует соединение труб тем способом, который вы выбрали. Стыки необходимо зафиксировать герметиком с жаростойкими свойствами.
  8. Дальнейшая установка частей зависит от расположения дымохода. При внутренней установке помещают бак. Который будет нагревать воду или сетку-каменку.

Грамотное использование труб сэндвичей увеличивает общую безопасность конструкции дымохода. Перед установкой необходимо ознакомиться со всеми этапами работы с сэндвич трубами.

Отталкивайтесь от конкретных параметров помещения и обязательно соблюдайте правила пожарной безопасности.

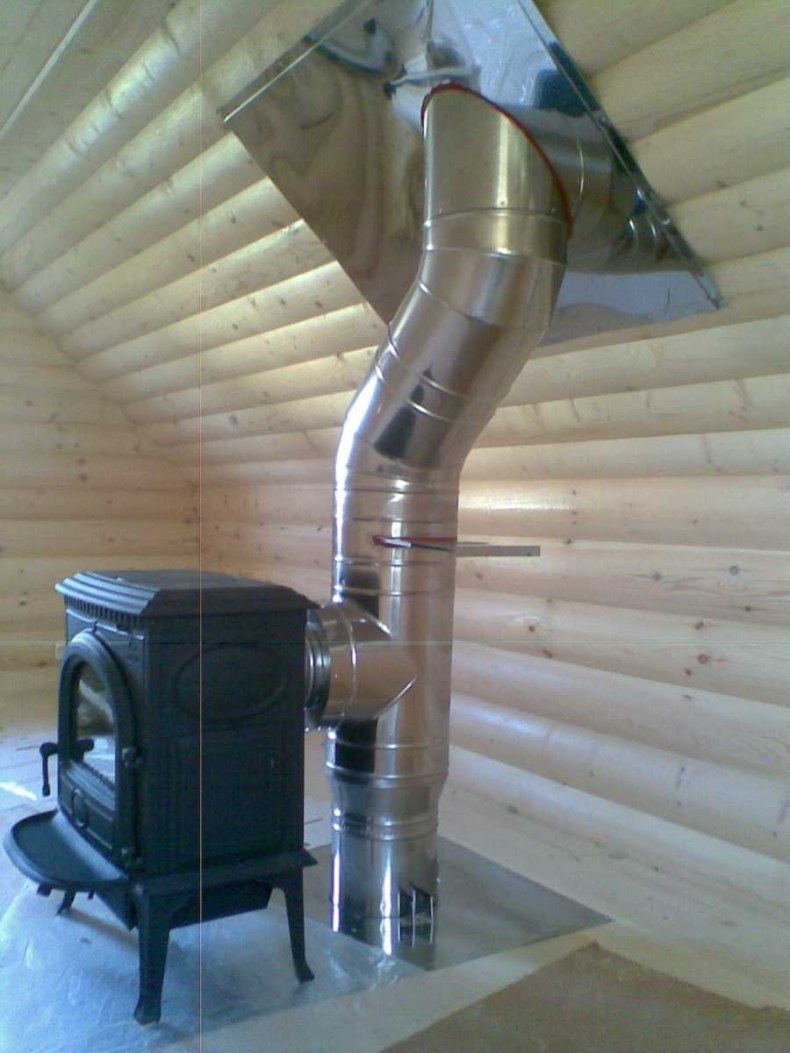

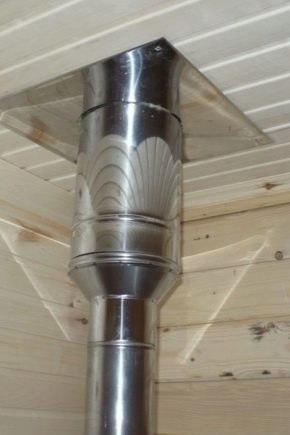

Фото дымохода из сэндвич-труб
